6A-50 ENGINE MECHANICAL

23. Oil Pan
24. Spacer Rubber

Above works refer to “CYLINDER BLOCK” section
in this manual.

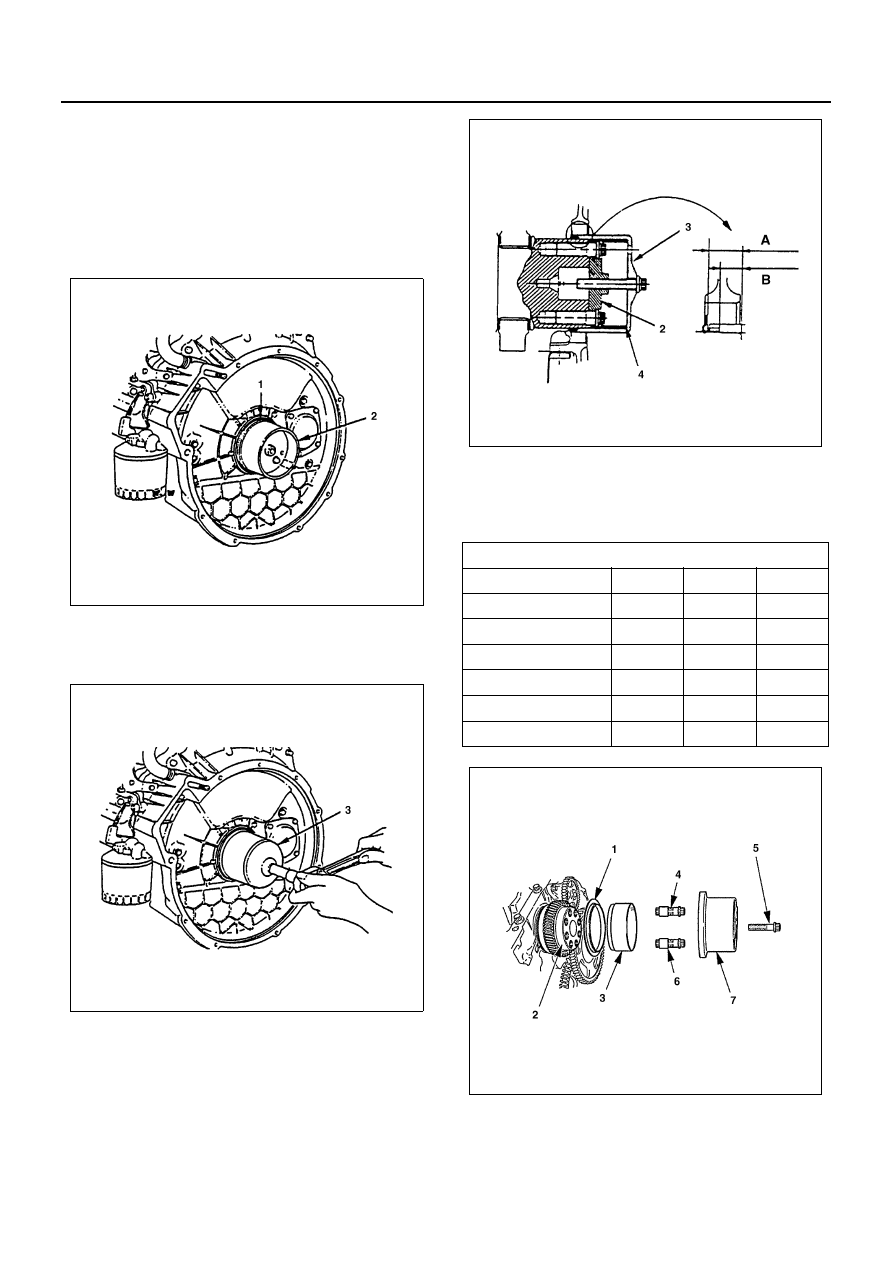

25. Crankshaft Rear Slinger

Press in the slinger using oil seal setting tool kit.
1) Insert the slinger (1) into the end of the adapter

(2) and install the adapter on the crankshaft.

2) Cover the sleeve (3) and tighten the bolt until

the sleeve comes to contact the adapter stop-
per (4).

3) Make sure of measurements specified in the il-

lustration as well as of slinger deflection.
(A): 17.3

± 0.3 mm (0.681 ± 0.012 in)

(B): 10.8

± 0.1 mm (0.425 ± 0.004 in)

Notice:
Be sure to replace the slinger and oil seal as a set.

Oil Seal Setting Tool Kit: 5-8840-2431-0

N6A0235E

N6A0236E

Rear slinger and oil seal setting tools

Part Name

Stamp

Slinger

Oil Seal

Adapter

RR

❍

❍

Sleeve

RR

❍

❍

Oil seal adapter ring

RR

❍

Center bolt

—

❍

❍

Adapter bolt

—

❍

❍

Adapter bolt collar

RR

❍

❍

N6A0237E

N6A0238E

ENGINE MECHANICAL 6A-51

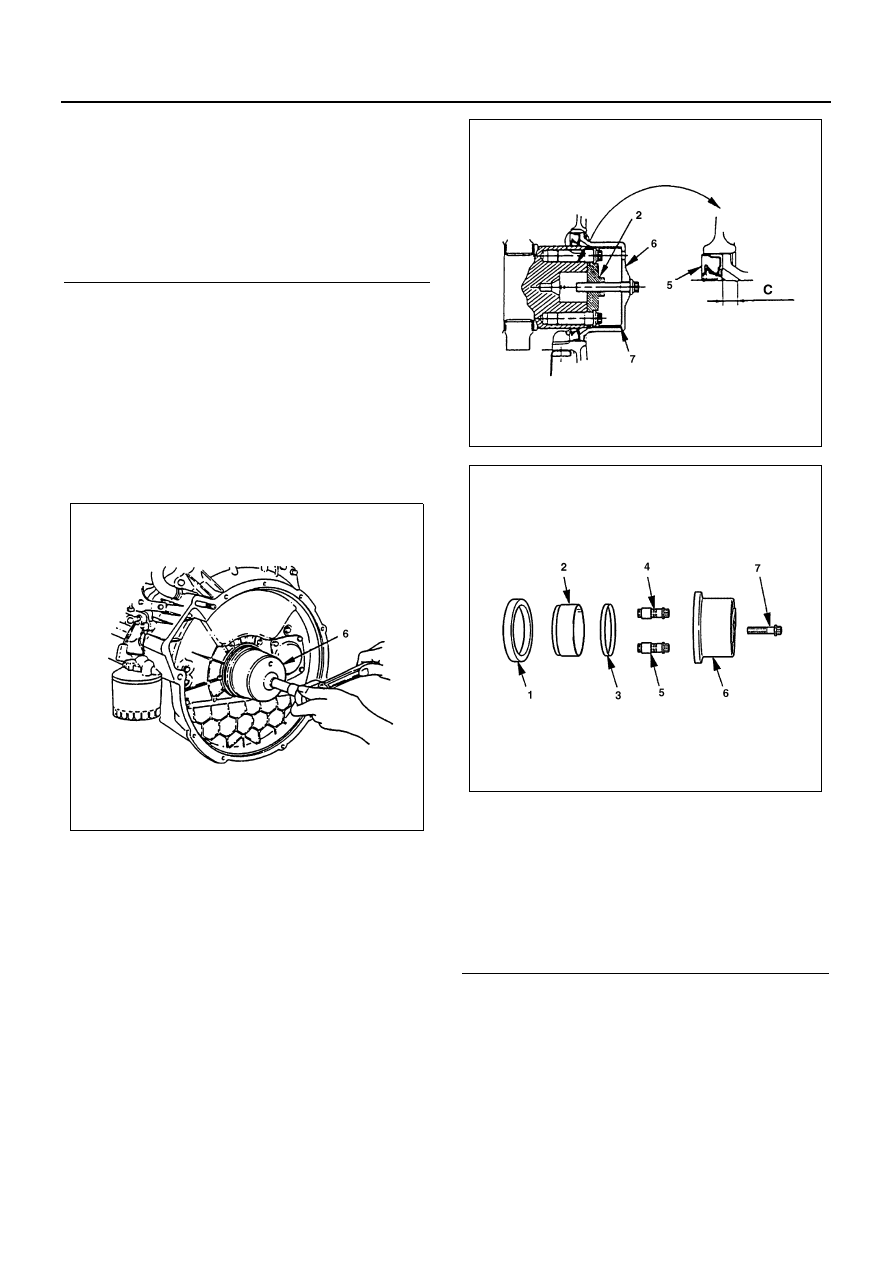

26. Crankshaft Rear Oil Seal

1) Apply engine oil to the lip of the oil seal.
2) Press in the oil seal using rear oil seal setting

tool kit.

3) Remove the slinger sleeve and insert the oil

seal (5) into the adapter (2).

4) Install the adapter ring into the sleeve.
5) Install the oil seal sleeve (6) to the adapter (2)

and tighten the center bolt until the sleeve
comes to contact the adapter stopper (7).

6) With the oil seal pressed in, make sure of the

measurements specified in the illustration.
(C): 7.8

± 0.3 mm (0.307 ± 0.012 in)

27. Flywheel Assembly

1) Apply molybdenum disulfide grease to the fly-

wheel bolt threads and setting faces.

2) Align the flywheel with the crankshaft knock pin

and temporarily tighten the flywheel bolts.

3) Use the crankshaft stopper to prevent the

crankshaft from turning.
Crankshaft Stopper: 5-8840-2230-0

4) Install the washer and the flywheel bolts and

tighten to the specified torque in numerical or-
der show in the illustration.

Legend

1. Slinger
2. Crankshaft
3. Adapter
4. Adapter bolt
5. Center bolt
6. Collar
7. Sleeve

N6A0239E

Legend

1. Oil seal
2. Adapter
3. Ring
4. Adapter bolt
5. Collar
6. Sleeve
7. Center bolt

N6A0240E

N6A0241E

6A-52 ENGINE MECHANICAL

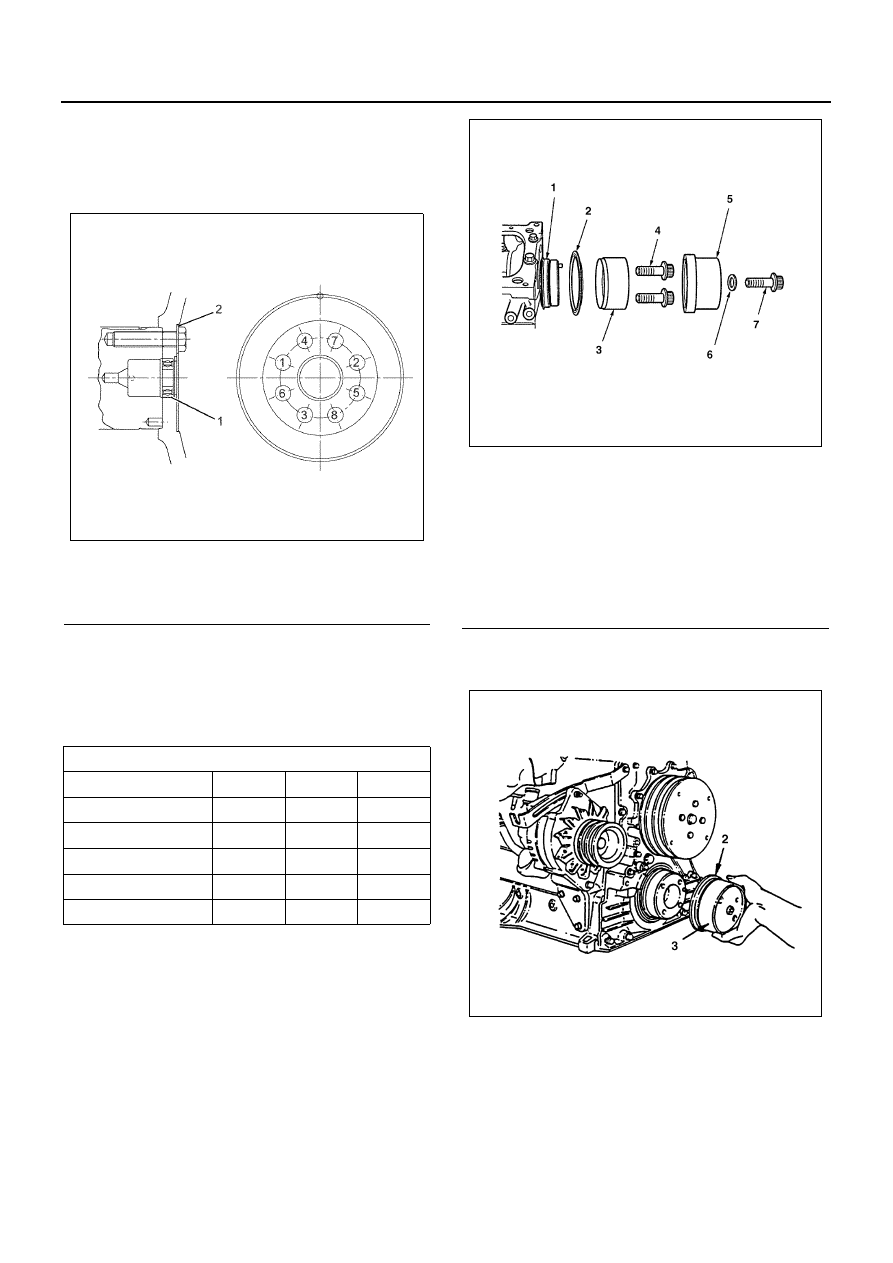

Tighten:
Flywheel bolt to

• 1st step: 78 N

⋅m (8.0 kg⋅m / 58 lb⋅ft)

• 2nd step: 90 — 120

°

5) Remove the crankshaft stopper.

28. Crankshaft Front Slinger

Press in the slinger using the oil seal setting tool
kit.
Oil Seal Setting Tool Kit: 5-8840-2431-0

1) Insert the slinger (2) into the end of the adapter

(3) and install the adapter on the crankshaft.

2) Cover the sleeve (5)and tighten the bolt until

the sleeve comes to contact the adapter stop-
per (8).

Legend

1. Washer
2. Pilot bearing

Front slinger and oil seal setting tools

Part Name

Stamp

Slinger

Oil Seal

Adapter

FT

❍

❍

Sleeve

FT

❍

❍

Oil seal adapter ring

FT

❍

Center bolt

—

❍

❍

Adapter bolt

—

❍

❍

N6A6504E

Legend

1. Crankshaft
2. Slinger
3. Adapter
4. Adapter bolt
5. Sleeve
6. Washer (5 mm (0.20 in))
7. Center bolt

N6A0243E

N6A0244E

ENGINE MECHANICAL 6A-53

3) Make sure of measurements specified in the il-

lustration as well as of slinger deflection.
(A): 40.5

± 0.3 mm (1.594 ± 0.012 in)

(B): 34.0

± 0.1 mm (1.339 ± 0.004 in)

Notice:
Be sure to replace the slinger and the oil seal as a set.
Use about 5mm (0.20 in) thickness plain washer on the
center bolt.

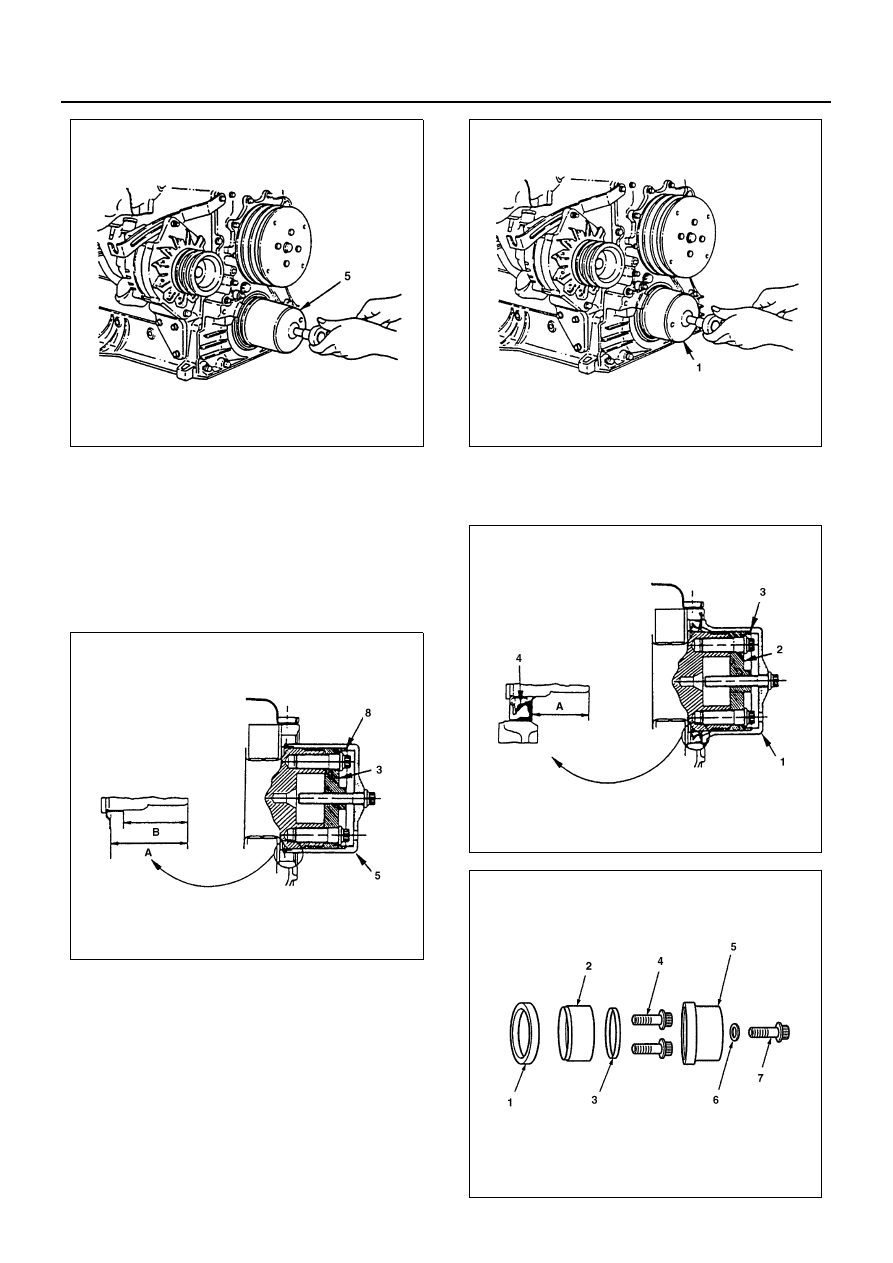

29. Crankshaft Front Oil Seal

1) Apply engine oil to the lip of the oil seal.
2) Press in the oil seal using the front oil seal set-

ting tool kit.

3) Remove the slinger sleeve and insert the oil

seal (4) into the adapter (2).

4) Install the adapter ring into the sleeve.
5) Install the oil seal sleeve (1) to the adapter (2)

and tighten the center bolt until the sleeve
comes to contact the adapter stopper (3).

6) Make sure of the measurements specified in

the illustration.
(A): 31

± 0.3 mm (1.220 ± 0.012 in)

N6A0245E

N6A0246E

N6A0247E

N6A0248E

N6A0249E
