6A-30 ENGINE MECHANICAL

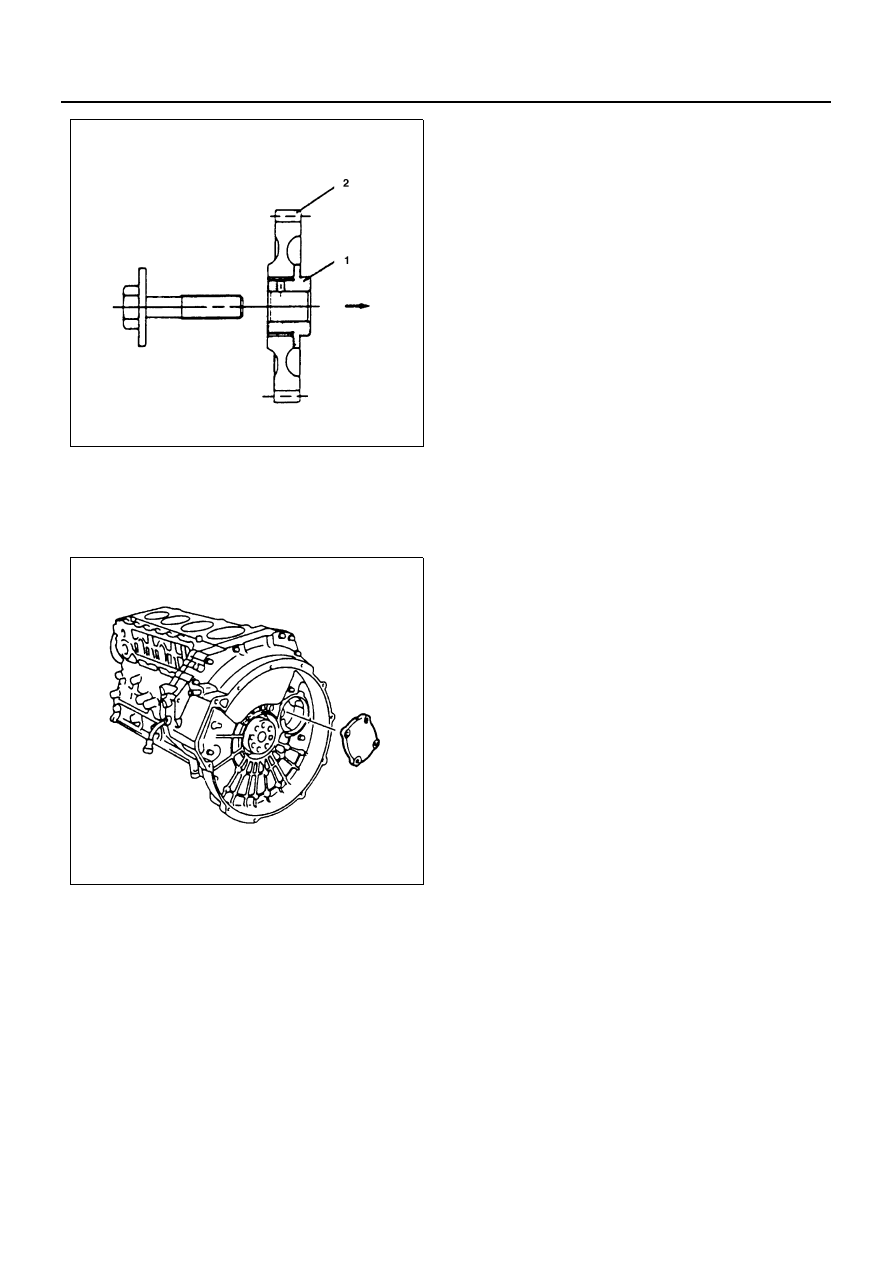

11. Power Steering Pump Idle Gear Cover

Install the gear cover with the O-ring.

Tighten:
Gear cover bolt to 19 N

⋅m (1.9 kg⋅m / 14 lb⋅ft)

N6A0184E

N6A0185E

ENGINE MECHANICAL 6A-31

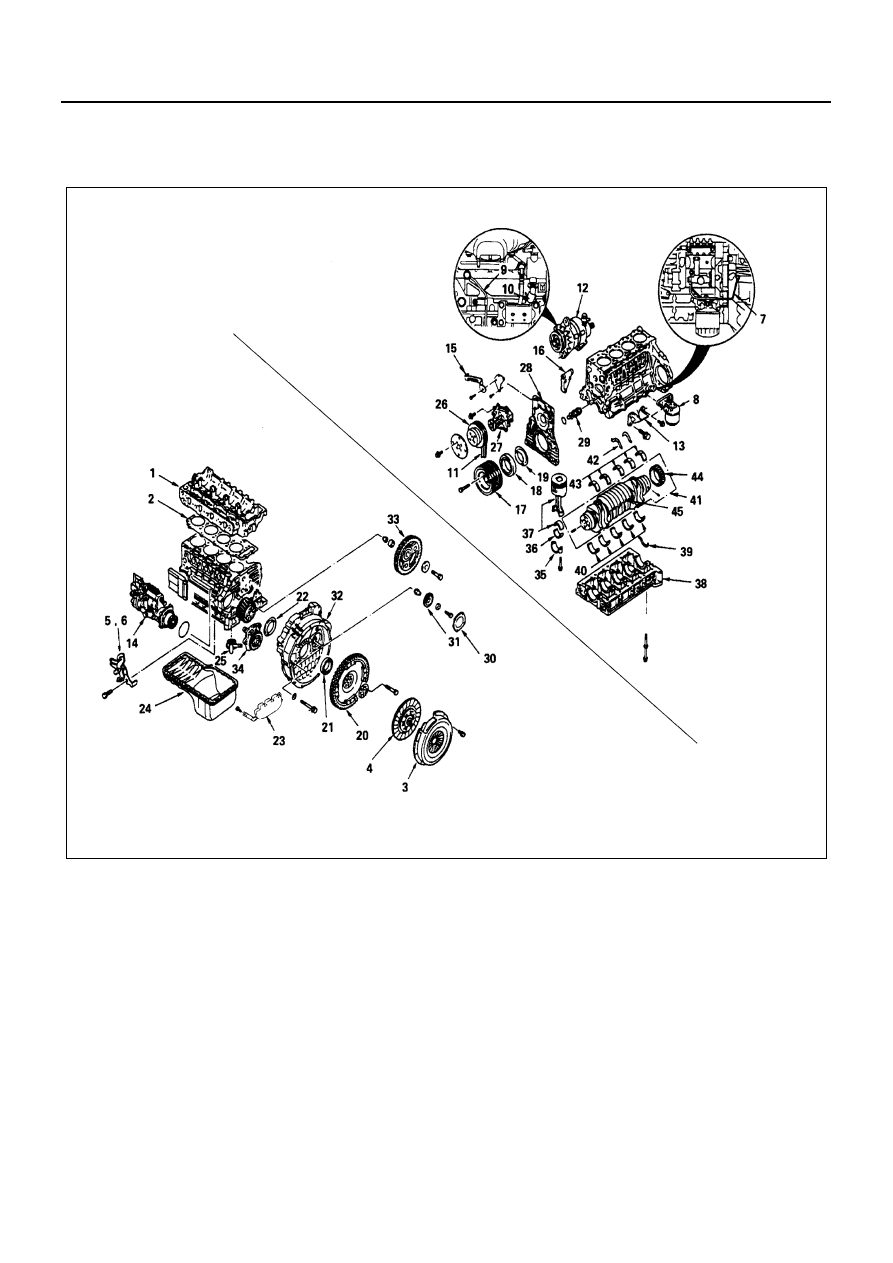

CRANKSHAFT

Component

N6A1621E

6A-32 ENGINE MECHANICAL

Disassembly

1. Cylinder Head Assembly

Above works refer to “CYLINDER HEAD” section
in this manual.

2. Cylinder Head Gasket

Caution:
Do not reuse the cylinder head gasket.

3. Clutch Pressure Plate Assembly
4. Driven Plate
5. Engine Control Wire
6. Engine Control Lever Assembly
7. Oil Pipe
8. Oil Filter Assembly
9. Vacuum Pump Oil Pipe

10. Vacuum Pump Rubber Hose
11. Fan Belt
12. Generator
13. Engine Foot
14. Injection Pump Assembly
15. Fan Belt Adjust Plate
16. Generator Bracket

Above works refer to “CYLINDER BLOCK” section
in this manual.

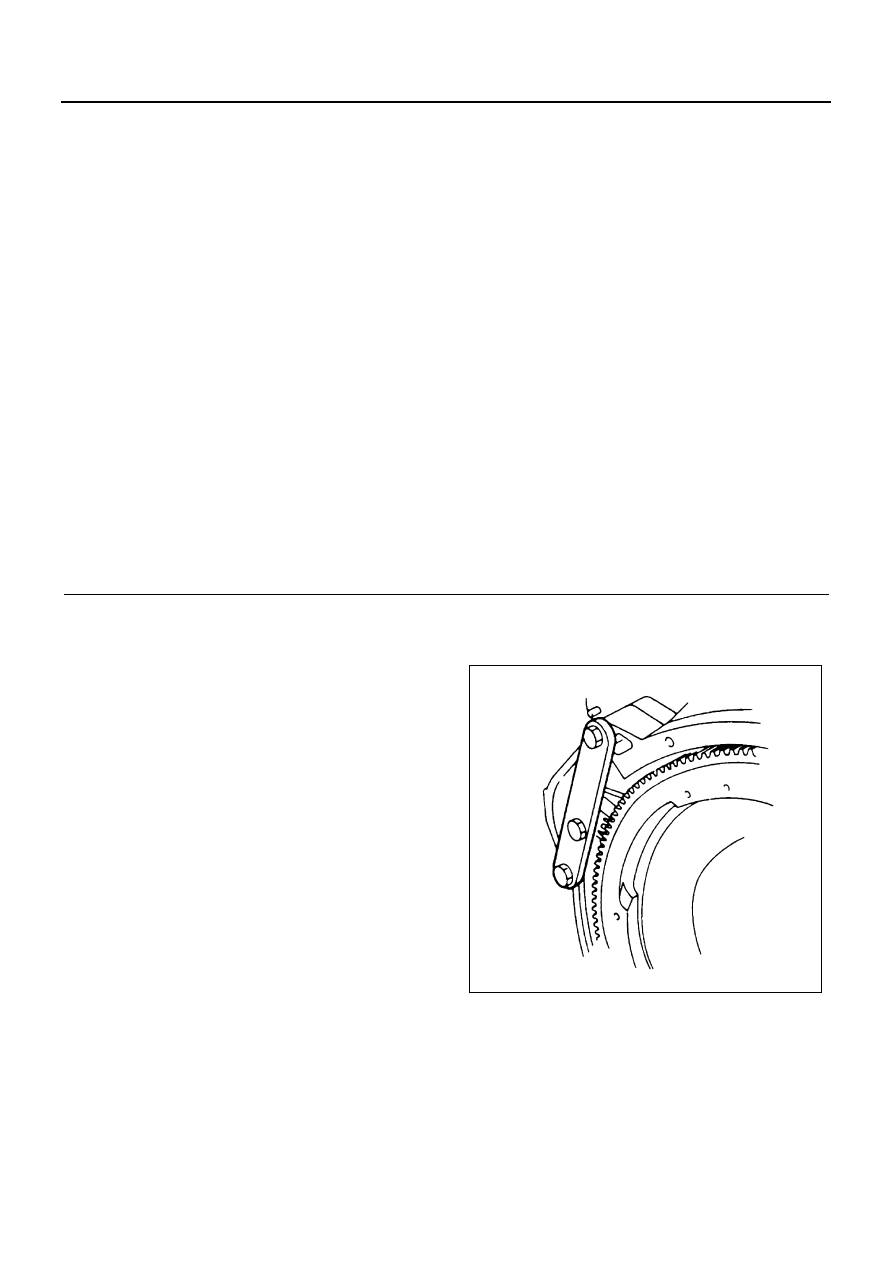

17. Crankshaft Damper Pulley

1) Use the crankshaft stopper to prevent the

crankshaft from turning.
Crankshaft Stopper: 5-8840-2230-0

2) Loosen the damper pulley bolts and remove

the damper pulley.

18. Crankshaft Front Oil Seal

Caution:
Be careful not to damage the crankshaft oil seal contact
surface during the removal procedure.

Legend

1. Cylinder head assembly

24. Oil pan

2. Cylinder head gasket

25. Oil pump strainer

3. Clutch pressure plate assembly

26. Water pump pulley

4. Driven plate

27. Water pump

5. Engine control wire

28. Front retainer

6. Engine control lever assembly

29. Oil thermo valve

7. Oil pipe

30. Power steering pump idle gear cover

8. Oil filter assembly

31. Power steering pump idle gear

9. Vacuum pump oil pipe

32. Flywheel housing

10. Vacuum pump rubber hose

33. Idle gear A

11. Fan belt

34. Oil pump assembly

12. Generator

35. Connecting rod cap assembly

13. Engine foot

36. Connecting rod lower bearing

14. Injection pump assembly

37. Piston and connecting rod assembly

15. Fan belt adjust plate

38. Crankcase

16. Generator bracket

39. Thrust bearing lower

17. Crankshaft damper pulley

40. Crankshaft bearing lower

18. Crankshaft front oil seal

41. Crankshaft assembly

19. Crankshaft front slinger

42. Thrust bearing upper

20. Flywheel

43. Crankshaft bearing upper

21. Crankshaft rear oil seal

44. Crankshaft gear

22. Crankshaft rear slinger

45. Crankshaft

23. Spacer rubber

N6A0186E

ENGINE MECHANICAL 6A-33

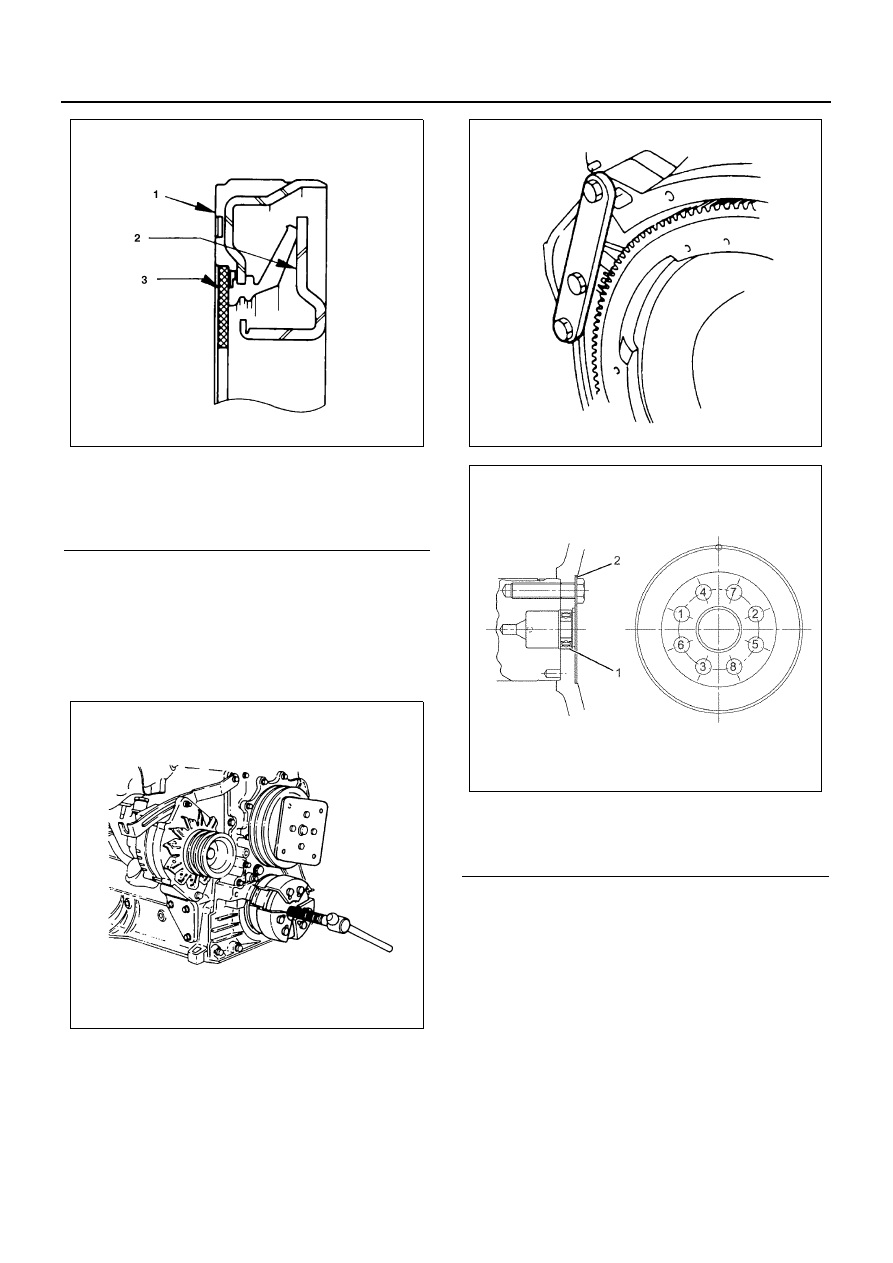

19. Crankshaft Front Slinger

Use the slinger puller to pull out the slinger.
Slinger Puller: 5-8840-2360-0

Notice:
If the oil seal has been removed, both the oil seal and
slinger must be replaced as a set.

20. Flywheel Assembly

1) Use the crankshaft stopper to prevent the

crankshaft from turning
Crankshaft Stopper: 5-8840-2230-0

2) Loosen the flywheel bolts in numerical order a

little at a time as shown in the illustration.

3) Remove the flywheel stopper and the flywheel

assembly.

21. Crankshaft Rear Oil Seal

Caution:
Be careful not to damage the crankshaft oil seal contact
surface during the removal procedure.

Legend

1. Oil seal
2. Slinger
3. Felt

N6A0187E

N6A0188E

Legend

1. Washer
2. Pilot bearing

N6A0186E

N6A6504E
