FRONT AXLE 4C-63

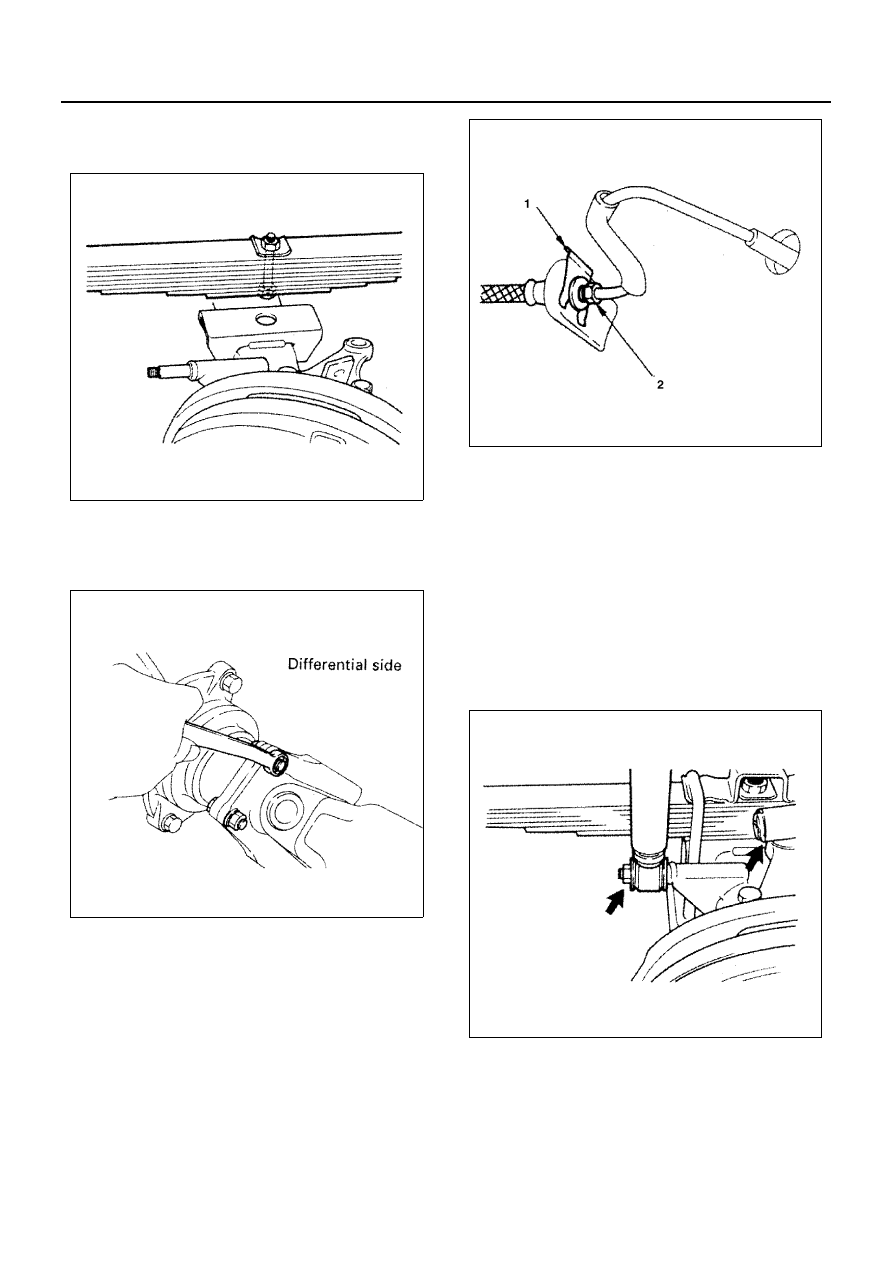

Tighten:
U-bolt nut to 126 N

⋅m (12.9 kg⋅m / 93 lb⋅ft)

3. Front Propeller Shaft

Tighten:
Front propeller shaft bolt to 103 N

⋅m (10.5 kg⋅m / 76 lb⋅ft)

4. Stabilizer Assembly

1) Refer to STABILIZER.

5. Brake Flexible Hose

Set first the wheels in the straight going position,
then attach the flexible hose to the bracket without
torsion using a clip (1).
Connect the pipe, then tighten the nut (2) to the
specified torque.

Tighten:
Brake flexible nut to 16 N

⋅m (1.6 kg⋅m / 12 lb⋅ft)

Perform bleeding operation after installation of the
brake flexible hoses.
Refer to “Service information” for brake fluid air
bleeding procedure.

6. Tie Rod Assembly

Refer to STEERING LINKAGE (4

× 4 Model).

7. Drag Link

Refer to STEERING LINKAGE (4

× 4 Model).

8. Shock Absorber

Tighten:
Shock absorber under side nut to 95 N

⋅m (9.7 kg⋅m / 70

lb

⋅ft)

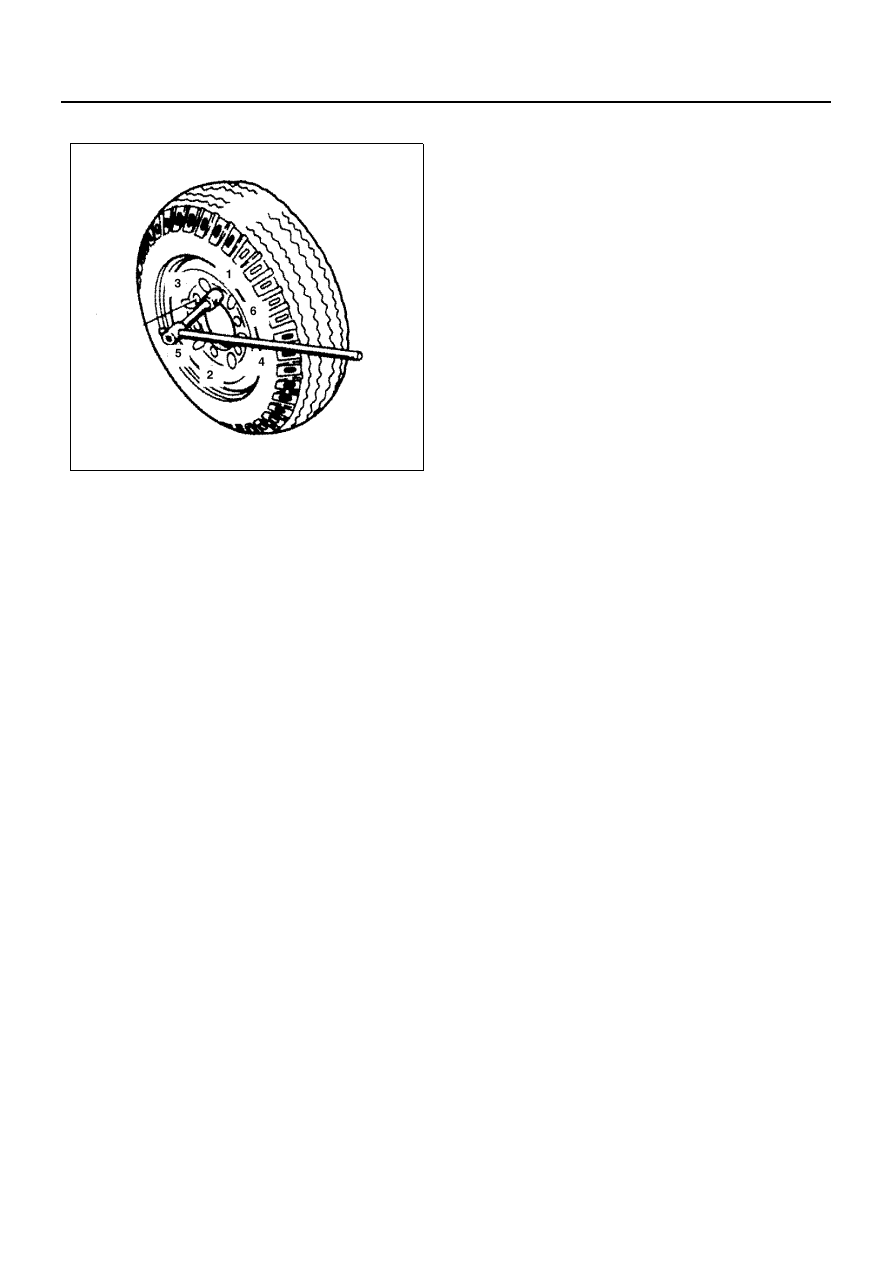

9. Wheel and Tire

Tighten:
Wheel nut to 441 N

⋅m (45 kg⋅m / 325 lb⋅ft)

N4A0405E

N4A0406E

N4A0407E

N4A0409E

4C-64 FRONT AXLE

6 studs

N4A0410E

FRONT AXLE 4C-65

UNIT REPAIR

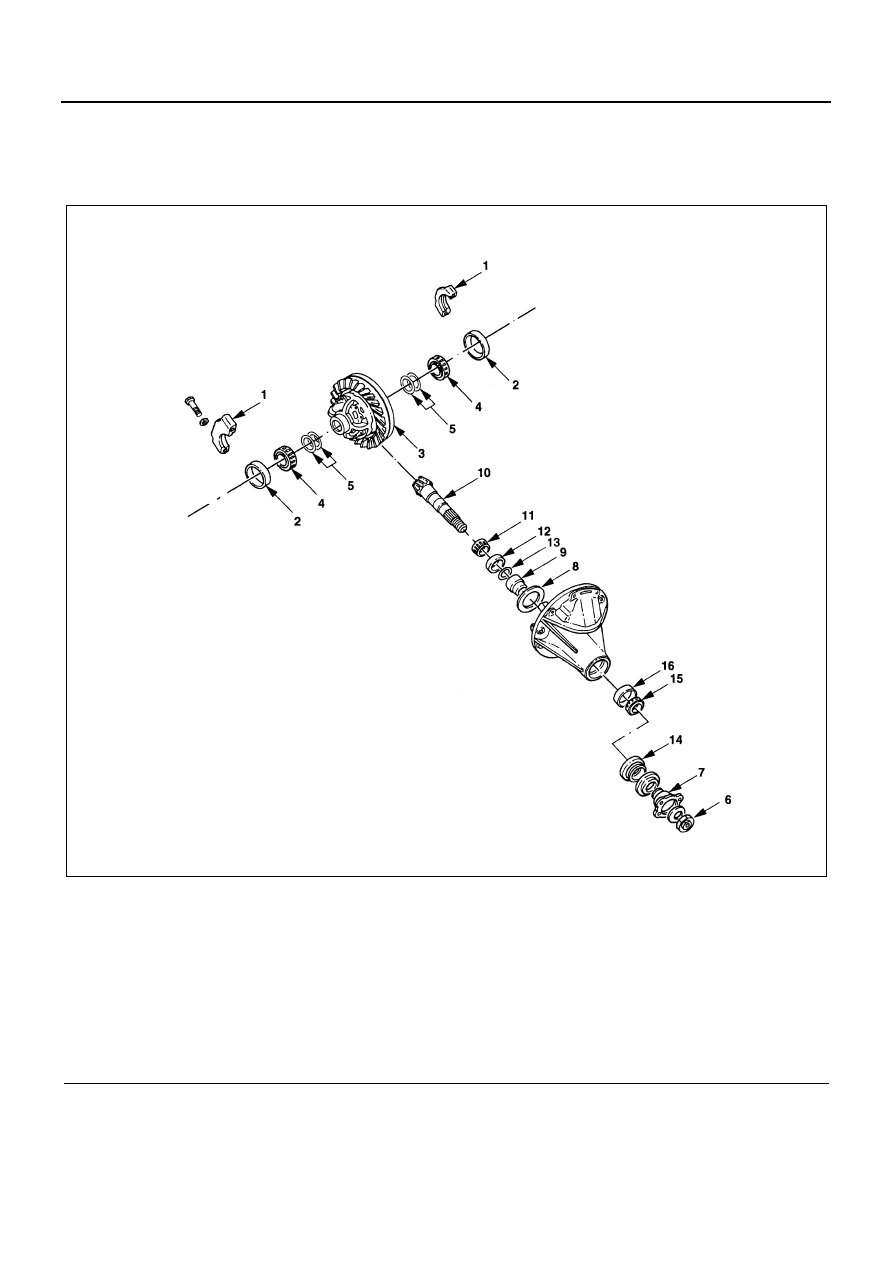

Front Differential

Major Components

Legend

1. Bearing cap

9. Distance piece

2. Side bearing outer race

10. Drive pinion

3. Differential cage assembly

11. Inner bearing inner race

4. Side bearing inner race

12. Inner bearing outer race

5. Backlash and preload adjusting shim

13. Pinion depth adjusting shim

6. Flange nut

14. Oil seal

7. Flange

15. Outer bearing inner race

8. Bearing preload adjusting shim

16. Outer bearing outer race

N4A0411E

4C-66 FRONT AXLE

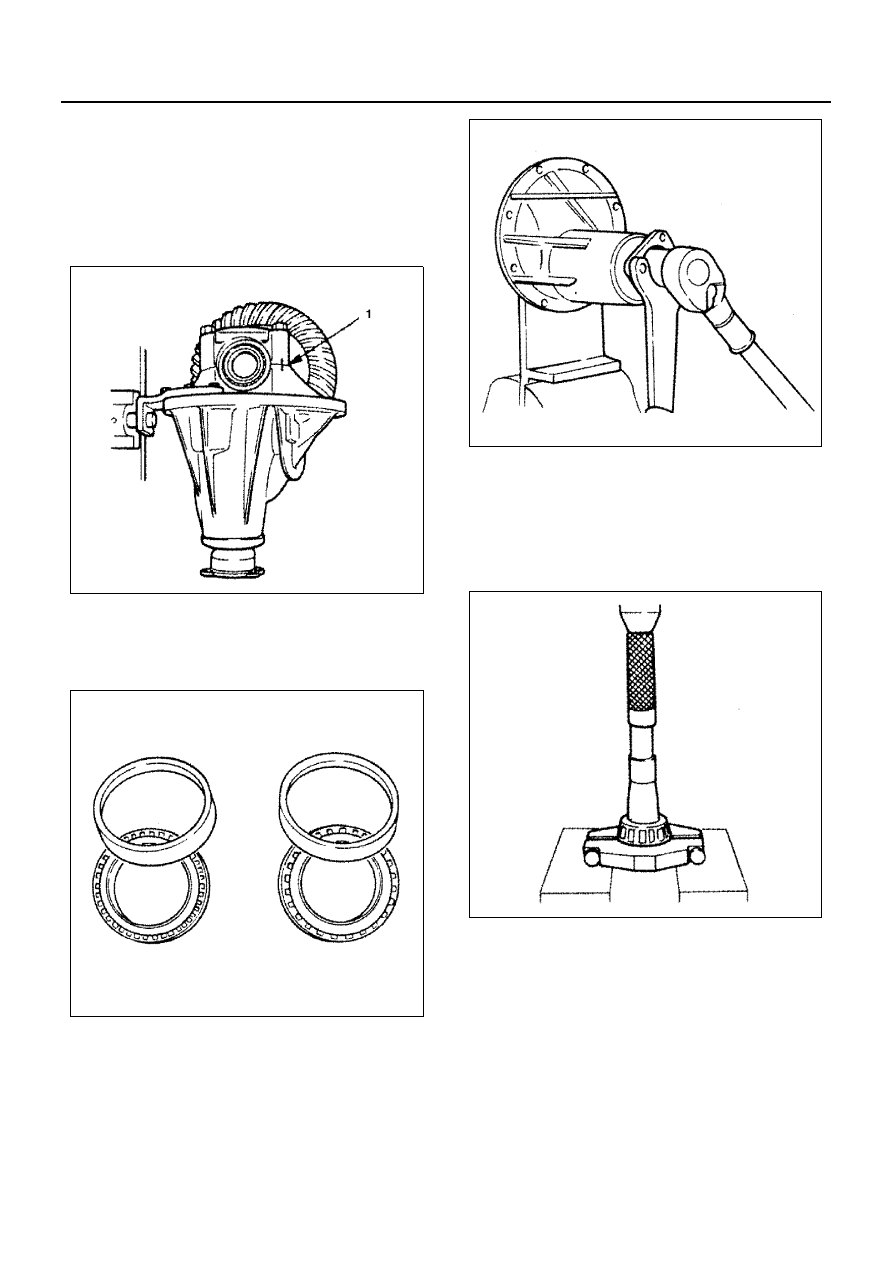

Disassembly

1. Bearing Cap

Set the differential assembly onto a special fixture.
Apply a setting mark (1) to the side bearing cap
and differential carrier.
Fixture: 5-8840-2029-0
Base: 5-8840-0003-0

2. Side Bearing Outer Race

After removal, keep right and left side bearing as-
semblies separate to maintain inner and outer race
combinations.

3. Differential Cage Assembly
4. Side Bearing Inner Race

Remover: 9-8521-0061-0
Adapter: 5-8840-2031-0

5. Backlash and Preload Adjusting Shim
6. Flange Nut

Holding wrench: 9-8511-1507-0

7. Flange
8. Bearing Preload Adjust Shim
9. Distance Piece

10. Drive Pinion
11. Inner Bearing Inner Race

Remover: 5-8840-0015-0

12. Inner Bearing Outer Race
13. Pinion Depth Adjusting Shim
14. Oil Seal
15. Outer Bearing Inner Race
16. Outer Bearing Outer Race

Drive out the inner bearing outer race or the outer
bearing outer race together with the outer bearing
inner race and oil seal by using a proper bar
through two notches.
