Isuzu N-Series. Manual - part 179

FRONT AXLE 4C-11

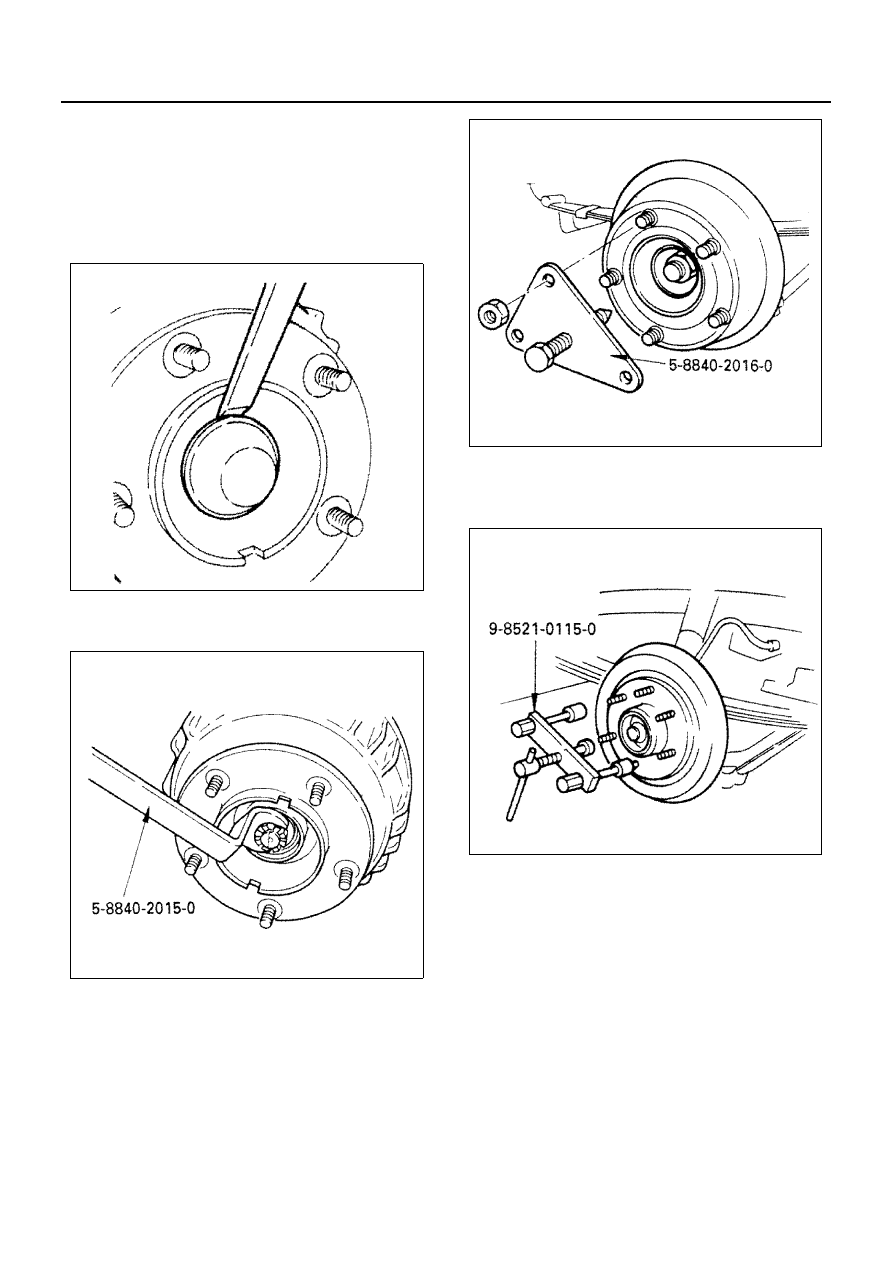

Removal

Preparation:
Jack up and support the vehicle on stands.

1. Wheel and Tire
2. Hub Cap

When removing hub cap, exercise care so as not
to scratch or distort hub fitting face.

3. Hub Bearing Nut

Hub Nut Wrench: 5-8840-2015-0

4. Lock Washer
5. Hub with Brake Drum Assembly

5 studs
Hub Remover: 5-8840-2016-0

6 studs
Hub Remover: 9-8521-0115-0 (NHR, NKR rear
small tire)

6. Distance Piece
7. Outer Bearing
8. Oil seal
9. Inner Bearing

10. Inner Bearing Outer Race

Drive out the inner bearing outer race together with
the oil seal with a proper bar through two notches.

N4A0235E

N4A0236E

N4A0237E

N4A0238E

4C-12 FRONT AXLE

11. Outer Bearing Outer Race
12. Brake Drum
13. Hub

Inspection and Repair

Make the necessary adjustments, repairs, and part re-
placements if excessive wear or damage is discovered
during inspection.
Visual Check
Inspect the following parts for wear, damage or other ab-
normal conditions.

• Hub
• Hub bearing, oil seal
• Knuckle spindle
• Brake
• Brake shoe, lining etc.

(NHR, NKR MODELS)
Check bolt for looseness.

Installation

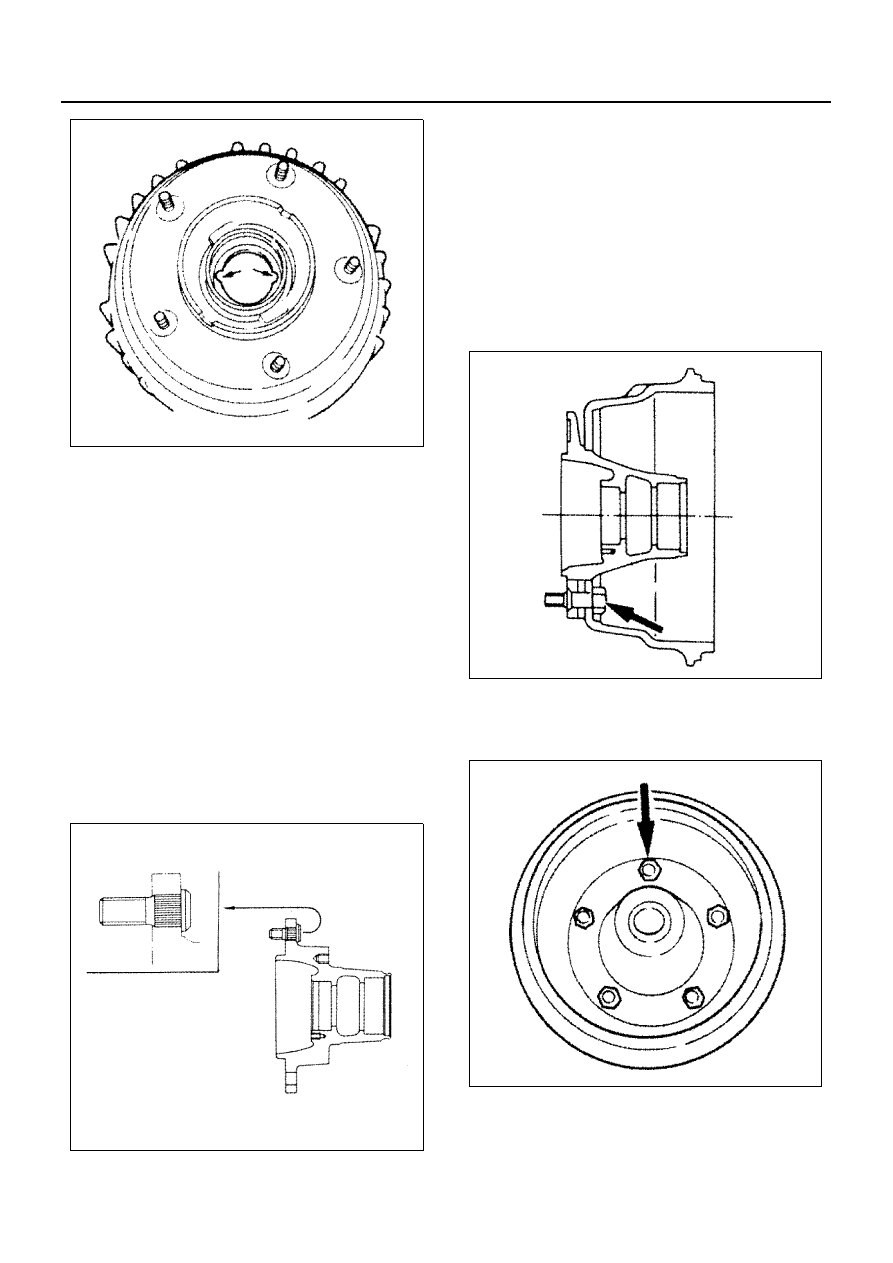

1. Hub
2. Brake Drum

Tighten the brake drum wheel nuts to the specified
torque.

Tighten:
Wheel nut to

• Brake lining width 75 mm: 343 N

⋅m (35 kg⋅m / 253

lb

⋅ft)

• Brake lining width 100 mm: 392 N

⋅m (40 kg⋅m / 289

lb

⋅ft)

When replacement of hub or drum is completed,
stake 3 portions of each wheel pin nut.
This illustration is based on 5 studs.

3. Outer Bearing Outer Race
4. Inner Bearing Outer Race

N4A0239E

N4A0241E

N4A0242E

N4A0243E

FRONT AXLE 4C-13

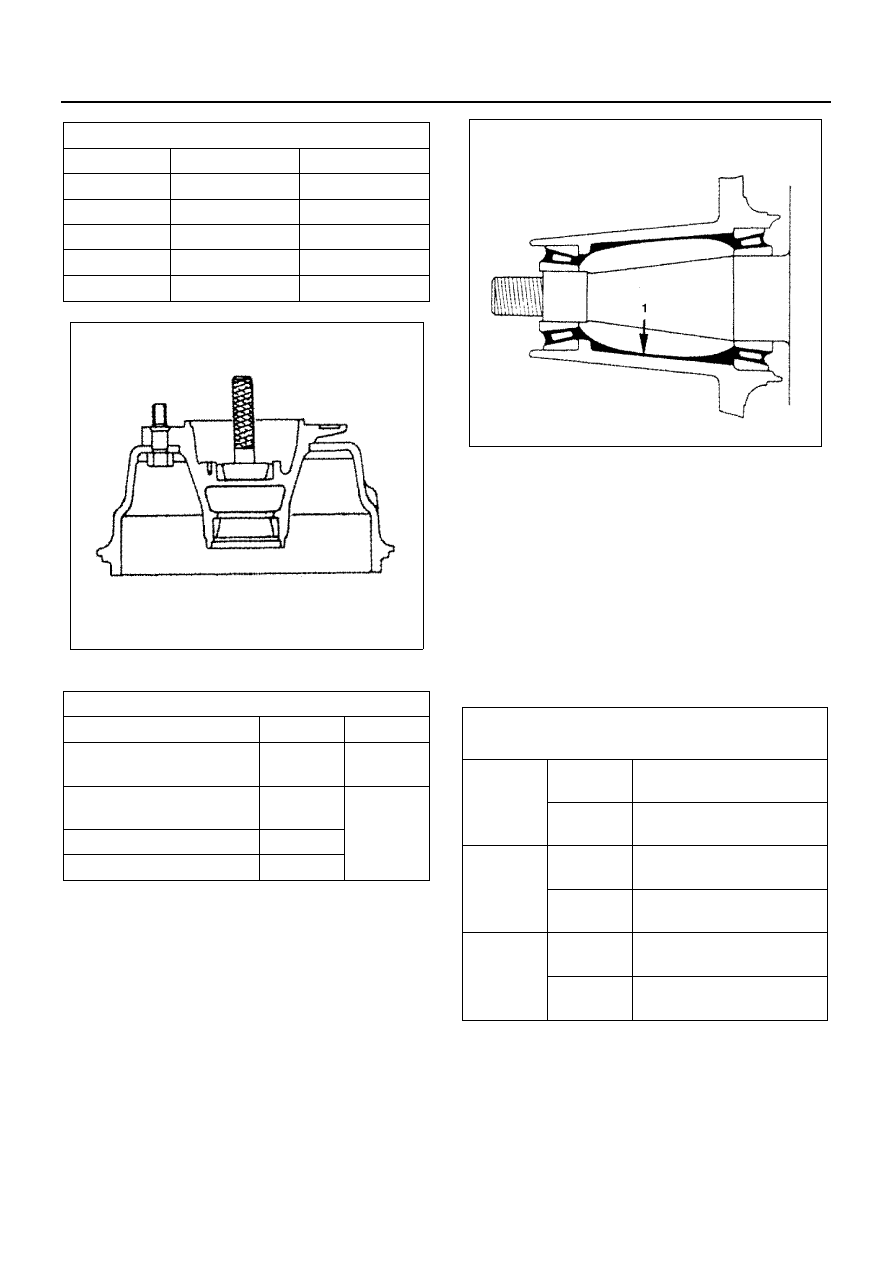

Apply grease (1) in the hub and bearing rollers

5. Inner Bearing
6. Oil Seal

Drive the oil seal into the hub flush with the hub end
surface.

7. Outer Bearing
8. Distance Piece
9. Hub with Brake Drum Assembly

10. Lock Washer
11. Hub Bearing Nut

Check the brake lining clearances first to avoid fric-
tion loss.

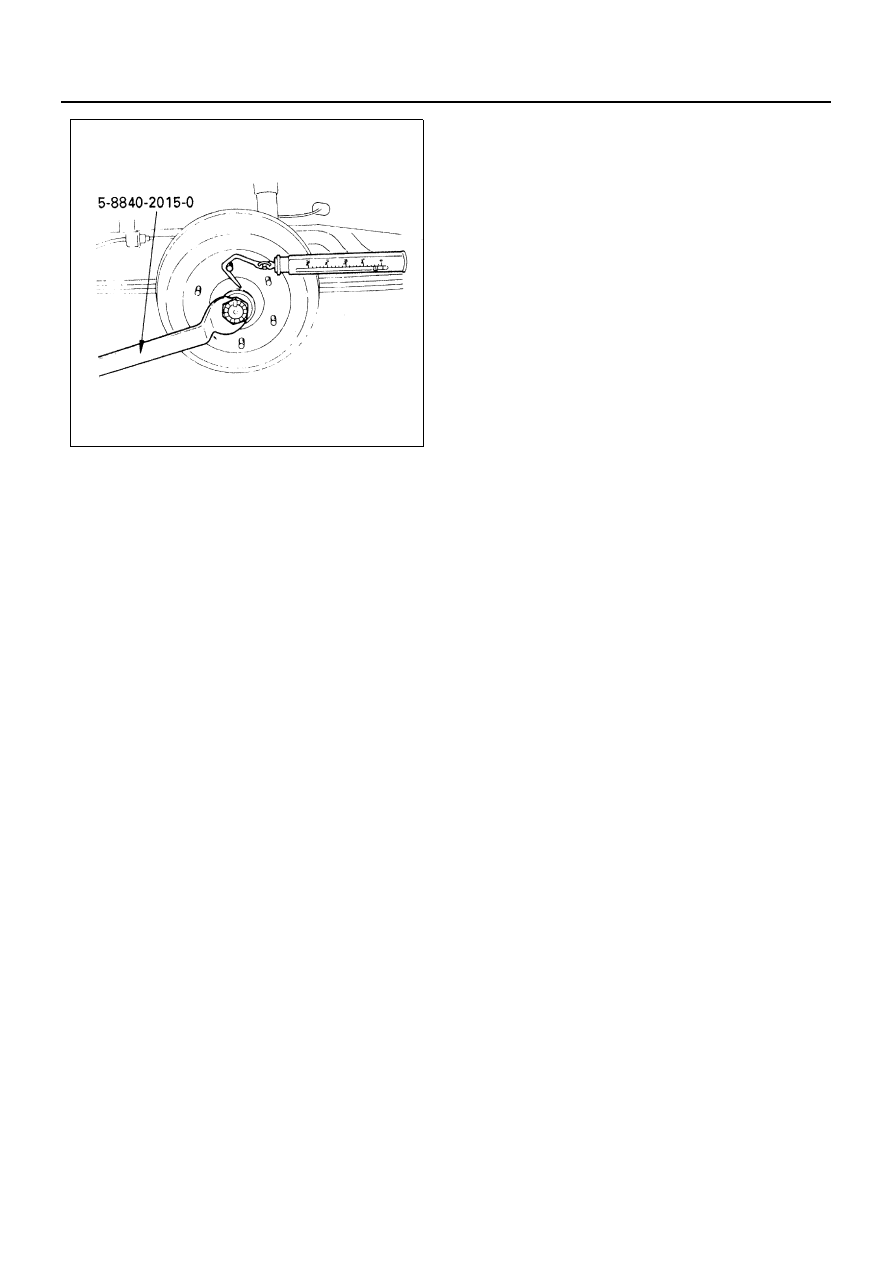

Adjust the hub bearing preload at the wheel pin.

Hub Nut Wrench: 5-8840-2015-0
In case of misalignment of locking hole, align in di-
rection of retightening.

Bearing Outer Race Installer

Parts No.

Remarks

All

9-8522-1148-0

Grip

NHR

5-8840-2023-0

Inner Bearing

NKR

5-8840-2025-0

Outer Bearing

NPR

5-8840-2024-0

Inner Bearing

NQR

5-8840-2026-0

Outer Bearing

Hub Grease Amount

g (oz)

Hub

Hub cap

NHR

Rear Single and

Dual Small Tire

55 (1.9)

30 (1.1)

NKR

Rear Single and

Dual Small Tire

80 (2.8)

40 (1.4)

NKR

Rear Dual Tire

90 (3.2)

NPR

NQR

160 (5.6)

N4A0244E

Hub Bearing Preload (at Wheel Pin)

N (kg/lb)

NHR

New

9.8 — 34.3

(1.0 — 3.5/2.2 — 7.7)

Reused

7.8 — 22.5

(0.8 — 2.3/1.8 — 5.0)

NKR

New

11.8 — 26.5

(1.2 — 2.7/2.6 — 5.9)

Reused

6.9 — 21.6

(0.7 — 2.2/1.5 — 4.8)

NPR

NQR

New

9.8 — 34.3

(1.0 — 3.5/2.2 — 7.7)

Reused

4.9 — 19.6

(0.5 — 2.0/1.1 — 4.4)

N4A0245E

4C-14 FRONT AXLE

12. Hub Cap
13. Wheel and Tire

N4A0246E
