Isuzu N-Series. Manual - part 177

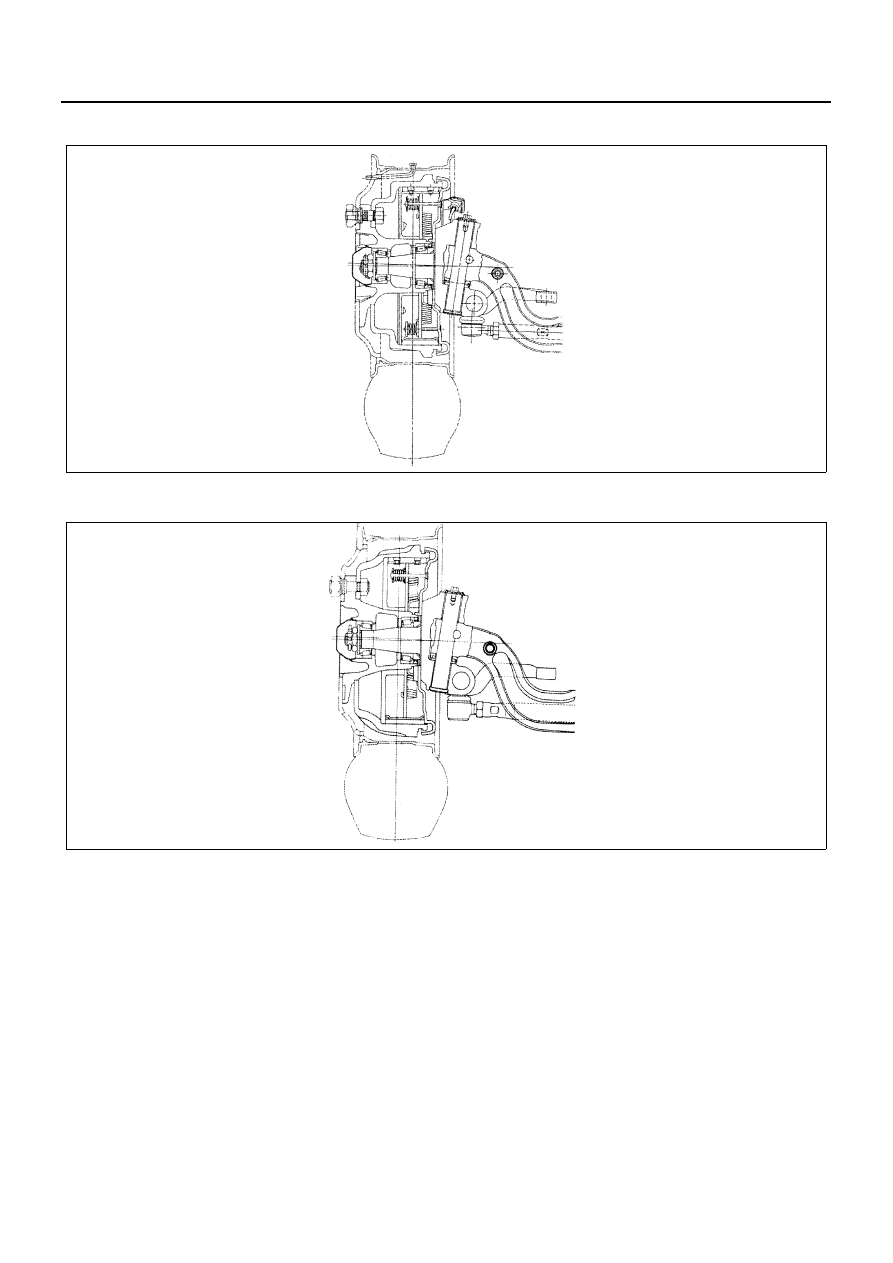

FRONT AXLE 4C-3

NKR Front Drum Brake Model (Rear Dual Tire) (4

× 2 Model)

NPR, NQR Front Drum Brake Model (4

× 2 Model)

N4A0222E

N4A0223E

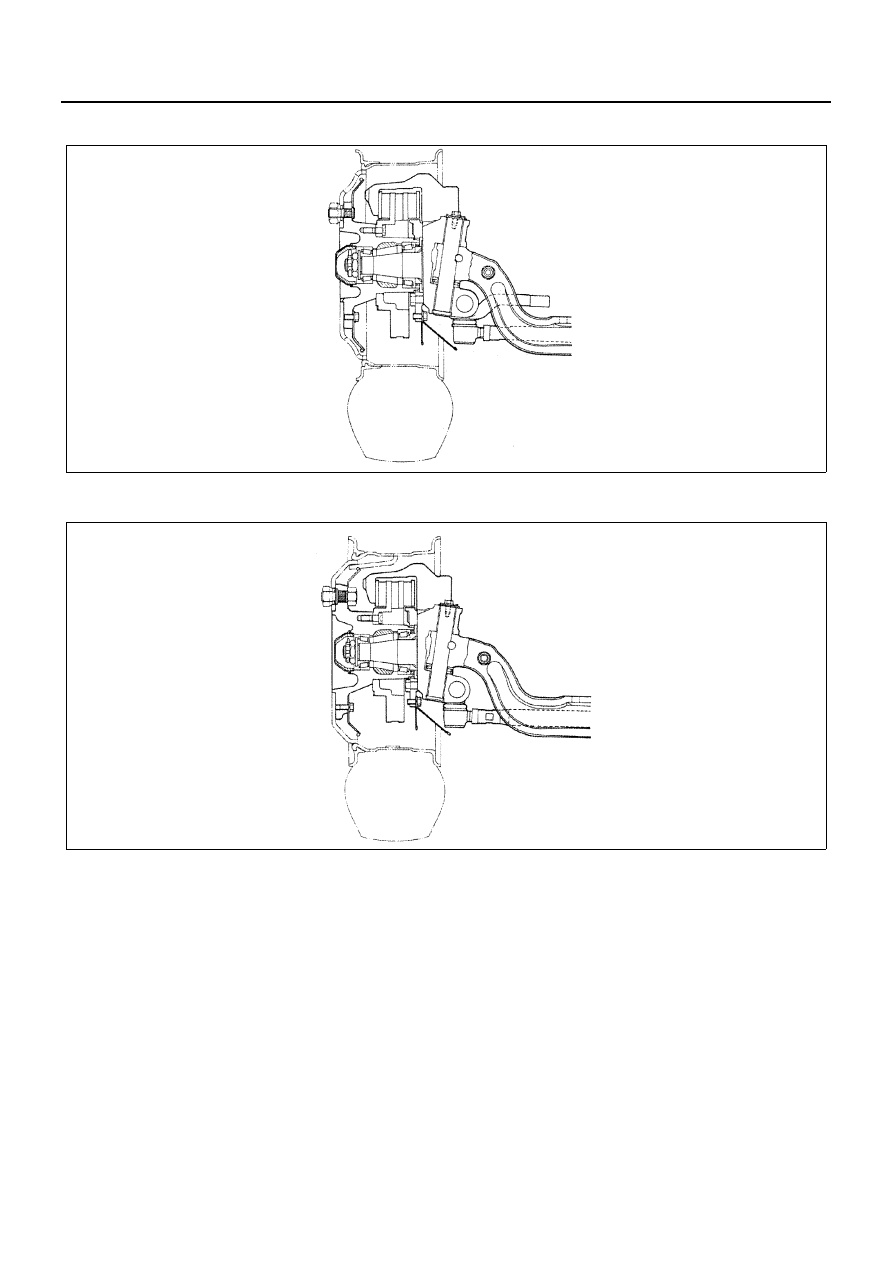

4C-4 FRONT AXLE

NKR Front Disc Brake Model (4

× 2 Model)

NPR Front Disc Brake Model (5 studs) (4

× 2 Model)

N4A0224E

N4A0225E

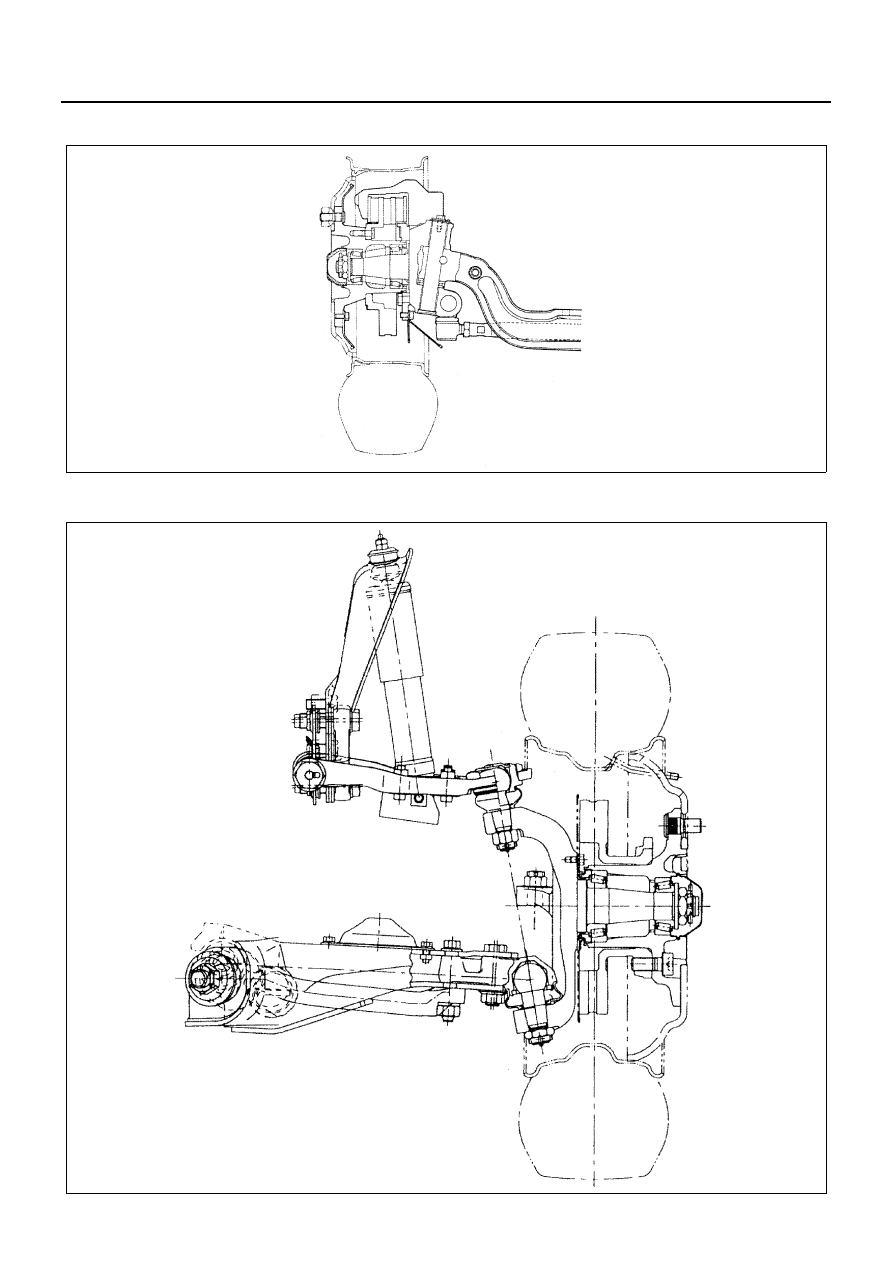

FRONT AXLE 4C-5

NPR, NQR Front Disc Brake Model (6 studs) (4

× 2 Model)

NKR Front Disc Brake Model (Independent Suspension, 4

× 2 Model)

N4A0226E

N4A0227E

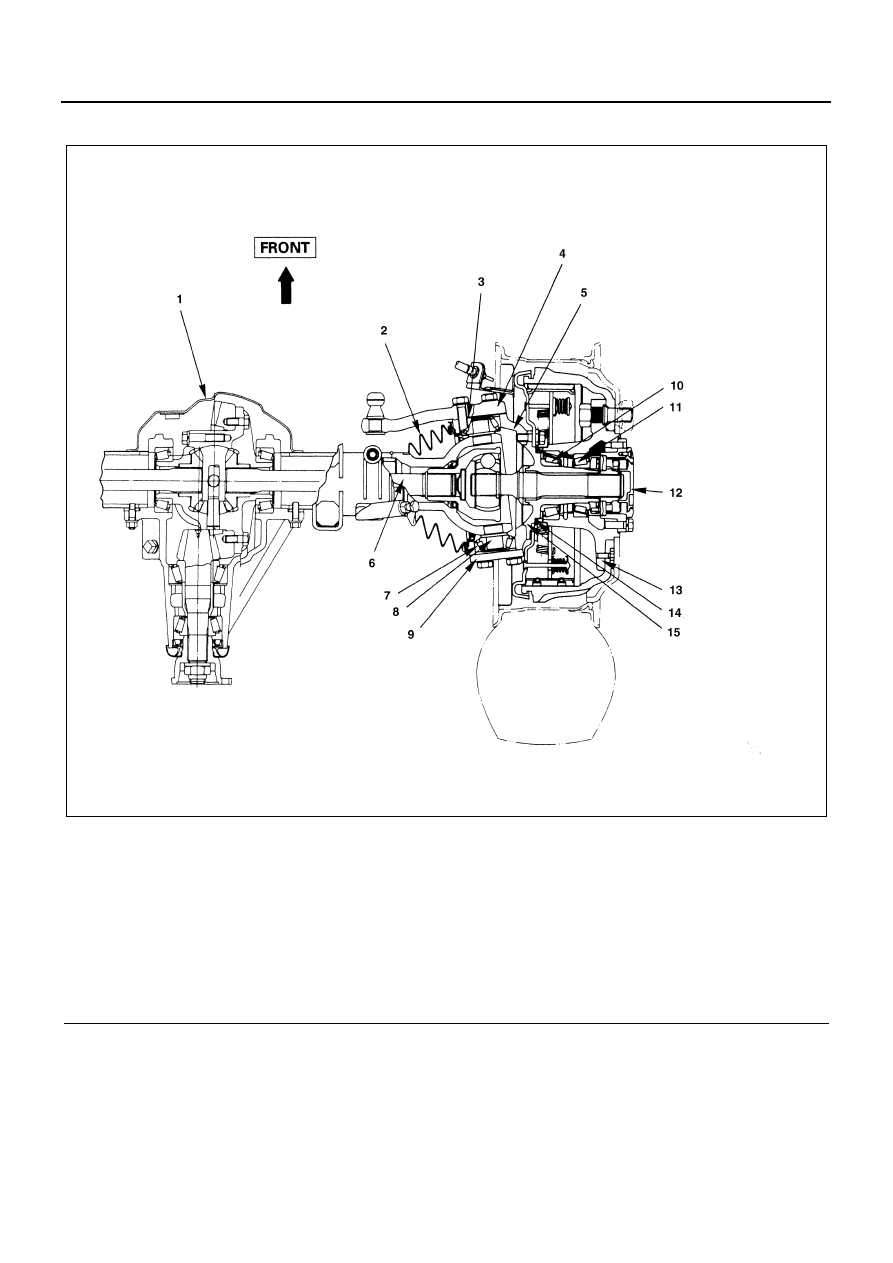

4C-6 FRONT AXLE

Front Axle (4

× 4 Model)

The front axle is full floating axle tube type with Birfield joints. The front axle supports the weight of the front of the
vehicle and transfers it to the front tires. It also functions as a part of the steering system. The front axle is also de-
signed to transmit the driving force to the front wheels in the four wheels drive mode.

Legend

1. Front final drive

9. King pin cover

2. Front axle tube end boot

10. Front axle hub inner bearing

3. Shim

11. Front axle hub outer bearing

4. Knuckle arm

12. Free wheel hub

5. Front axle knuckle

13. Front axle hub

6. Front drive shaft

14. Front hub oil seal

7. King pin bearing

15. Spindle

8. King pin

N4A0228E
