REAR SUSPENSION 3D-7

Tighten:

• Shackle pin nut to

NHR, NKR Single tire, Flat low: 202 N

⋅m (20.6 kg⋅m/

149 lb

⋅ft)

NKR Dual tire, NPR, NQR, NPS: 332 N

⋅m (33.8 kg⋅m/

244 lb

⋅ft)

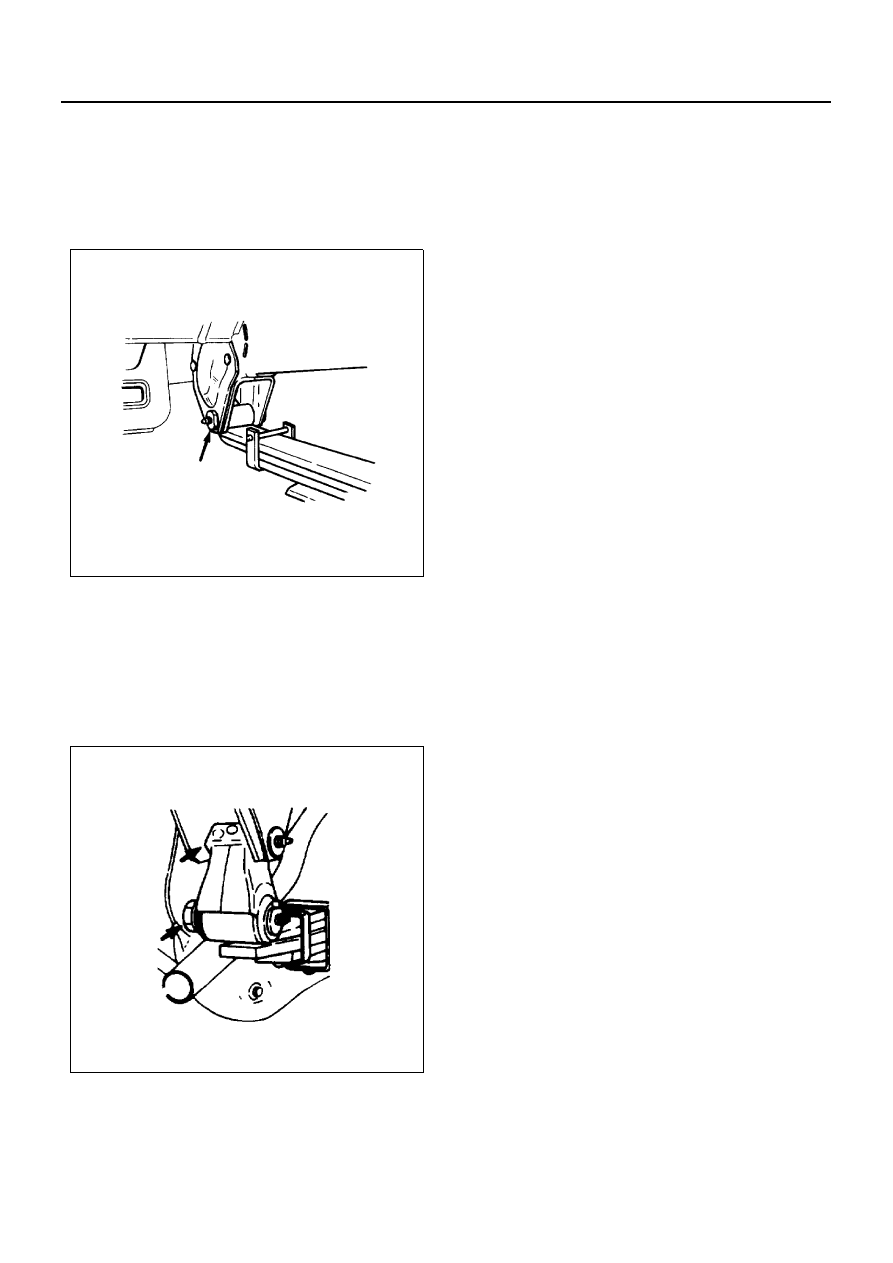

5. Shackle Pin Nut and Washer

Finger tighten first, and tighten to specified torque
after lowering the vehicle to ground.

Tighten:

• Spring pin nut to

NHR: 137 N

⋅m (14 kg⋅m/101 lb⋅ft)

Except NHR: 177 N

⋅m (18 kg⋅m/130 lb⋅ft)

6. Shock Absorber

Tighten:

• Shock absorber upper nut to

NHR, NKR single tire: 61 N

⋅m (6.2 kg⋅m/45 lb⋅ft)

Except above models: 95 N

⋅m (9.7 kg⋅m/70 lb⋅ft)

• Shock absorber lower nut to

NHR, NKR Single tire: 61 N

⋅m (6.2 kg⋅m/45 lb⋅ft)

NKR Dual Tire: 95 N

⋅m (9.7 kg⋅m/70 lb⋅ft)

NPR, NPS, NQR: 40 N

⋅m (4.1 kg⋅m/30 lb⋅ft)

N3A0416E

N3A0425E

3D-8 REAR SUSPENSION

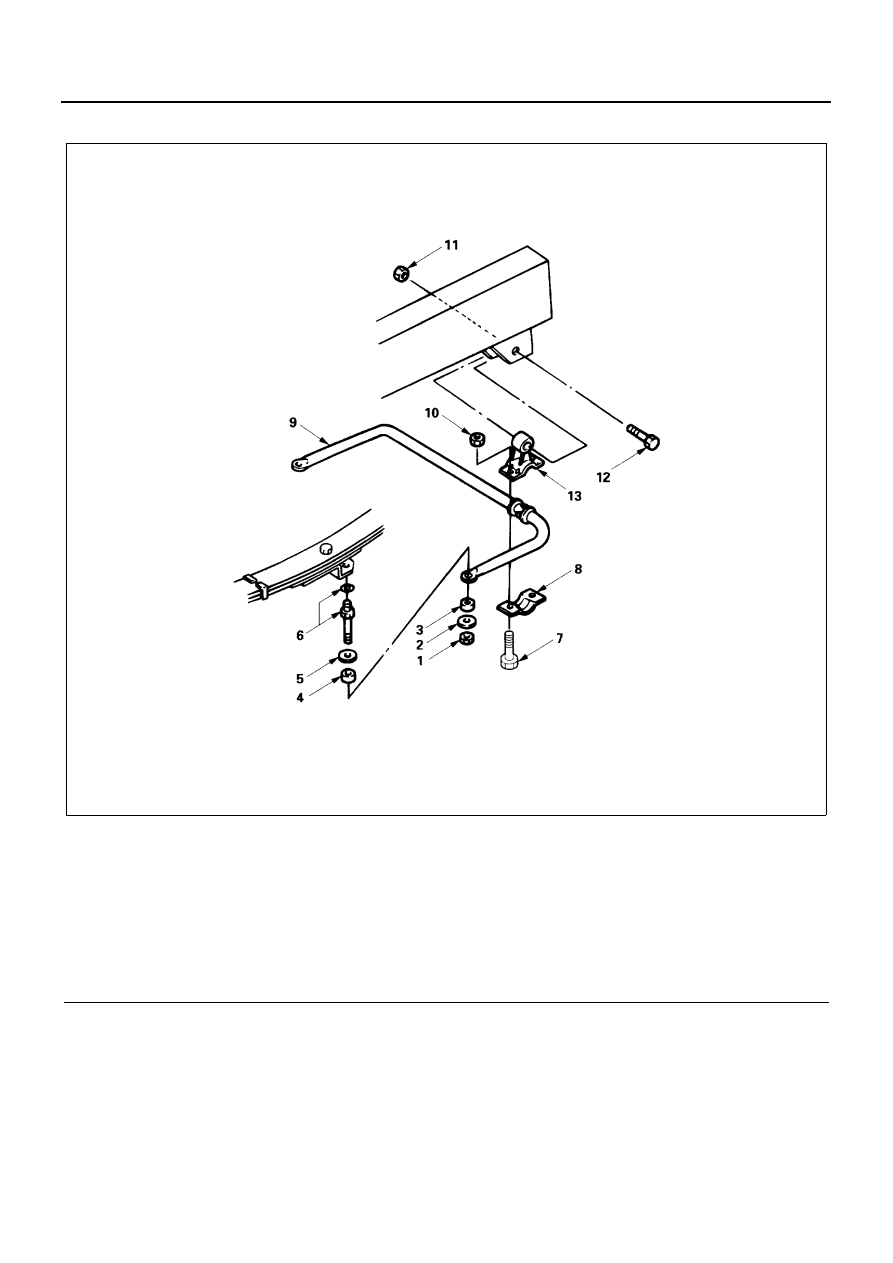

Stabilizer

Legend

1. Nut

8. Rod link cap

2. Washer

9. Stabilizer bar

3. Rubber bushing

10. Nut

4. Rubber bushing

11. Nut

5. Washer

12. Bolt

6. Stud bolt and spring washer

13. Rod link

7. Bolt

N3A0373E

REAR SUSPENSION 3D-9

Removal

1. Nut
2. Washer
3. Rubber Bushing
4. Rubber Bushing
5. Washer
6. Stud Bolt and Spring Washer

7. Bolt
8. Rod Link Cap
9. Stabilizer Bar

10. Nut
11. Nut
12. Bolt
13. Rod Link

Inspection and Repair

Make necessary correction or parts replacement if wear,
damage or any other abnormal conditions are found
through inspection.
Stabilizer
Inspect the stabilizer bar and attachments for the follow-
ing conditions:

1. Cracks, bends or damage to the bar.
2. Worn bushings.
3. Damaged brackets.

• Replace any worn or damaged parts.

Installation

Notice:
During installation, place the vehicle on flat ground and
tighten each part to the specified torque.

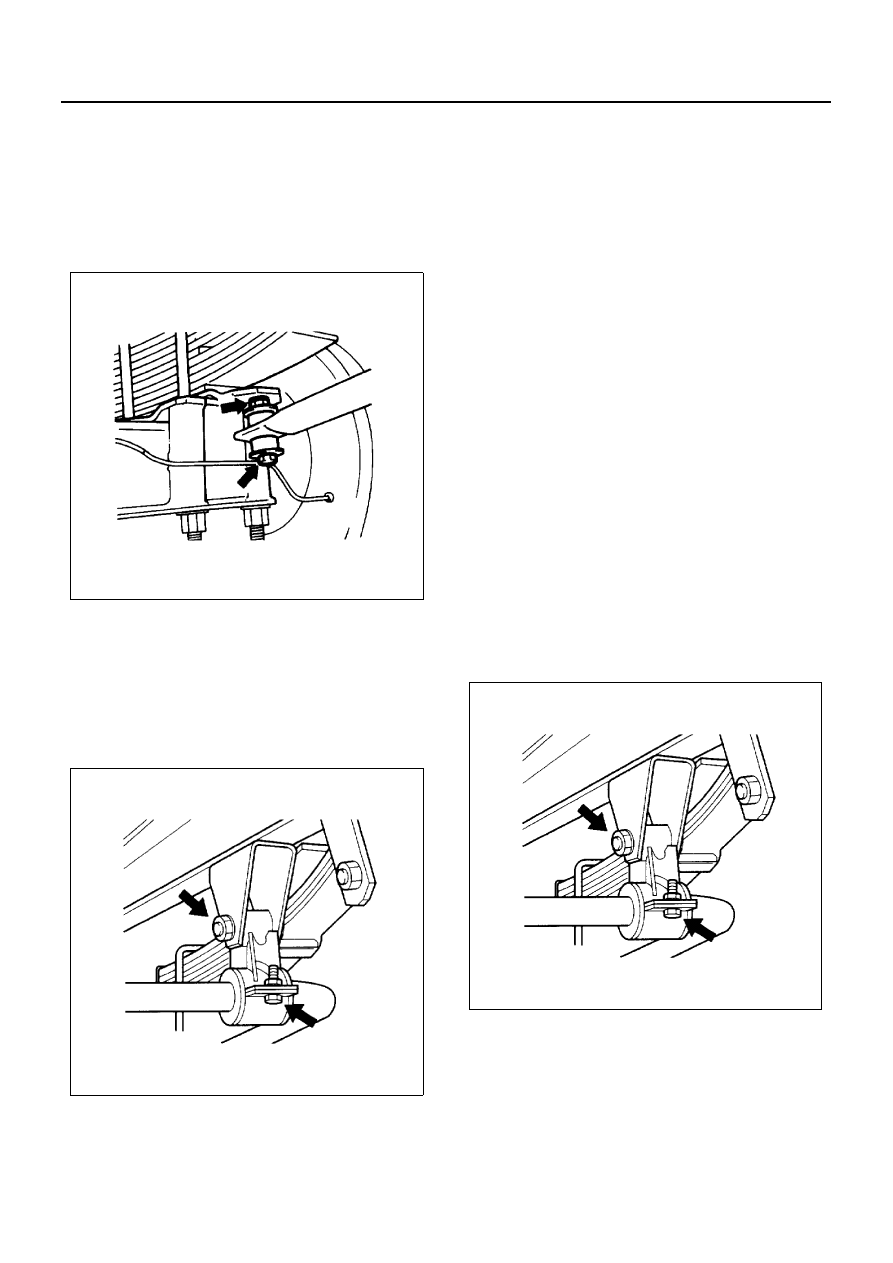

1. Stabilizer Bar
2. Rod Link
3. Rod Link Cap
4. Bolt
5. Nut
6. Bolt
7. Nut

Tighten:

• Nut to

Rod link cap nut: 57 N

⋅m (5.8 kg⋅m/42 lb⋅ft)

Rod link bracket nut: 127 N

⋅m (13 kg⋅m/94 lb⋅ft)

8. Stud Bolt and Spring Washer
9. Washer

10. Rubber Bushing
11. Rubber Bushing
12. Washer
13. Nut

N3A0426E

N3A0427E

N3A0427E

3D-10 REAR SUSPENSION

Tighten:

• Stud bolt and nut to

Stud bolt: 117 N

⋅m (11.9 kg⋅m/86 lb⋅ft)

Nut: 29 N

⋅m (3.0 kg⋅m/22 lb⋅ft)
