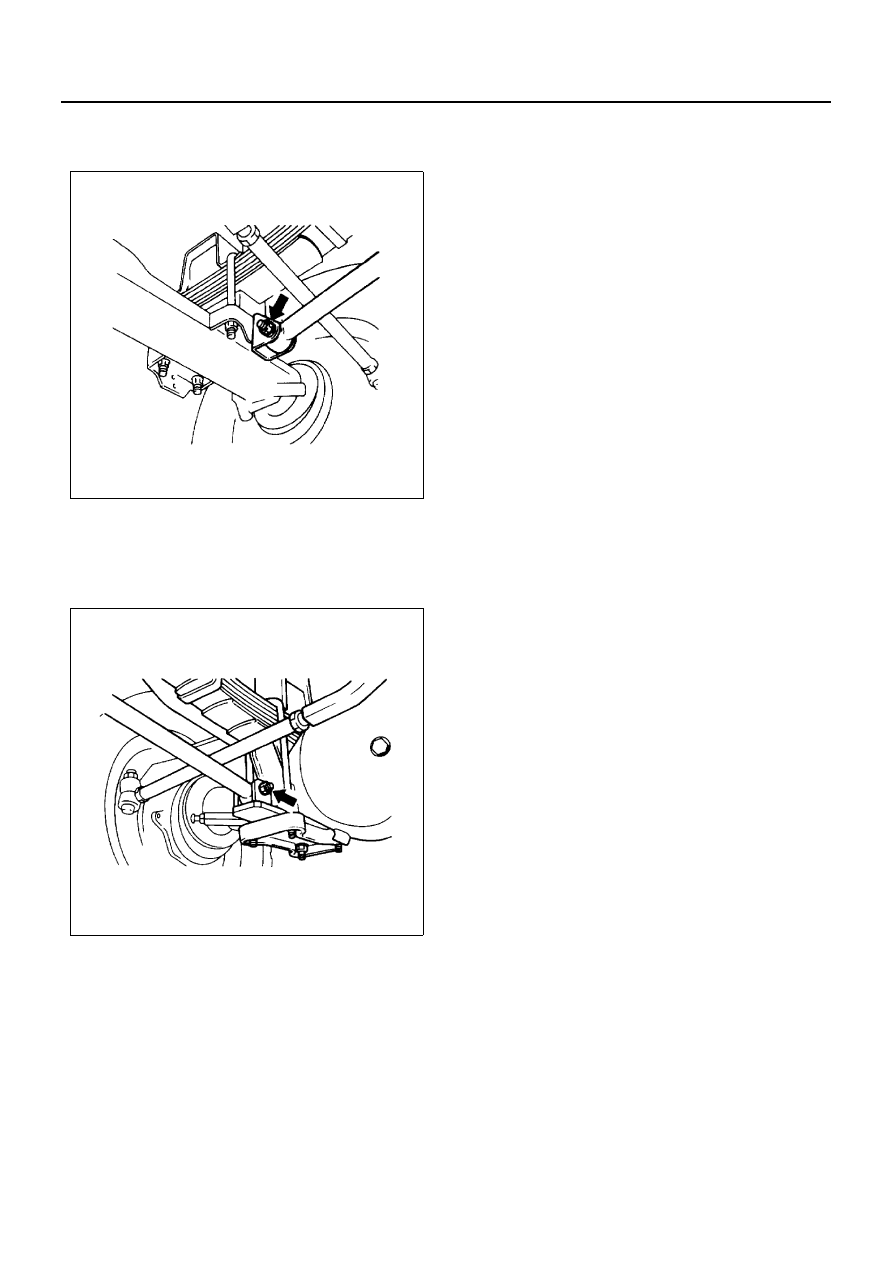

3C-16 FRONT SUSPENSION

Tighten:

• Nut to 127 N

⋅m (13 kg⋅m/94 lb⋅ft)

12. Bolt
13. Nut and Spring Washer

Tighten:

• Nut to 127 N

⋅m (13 kg⋅m/94 lb⋅ft)

N3A0370E

N3A0369E

FRONT SUSPENSION 3C-17

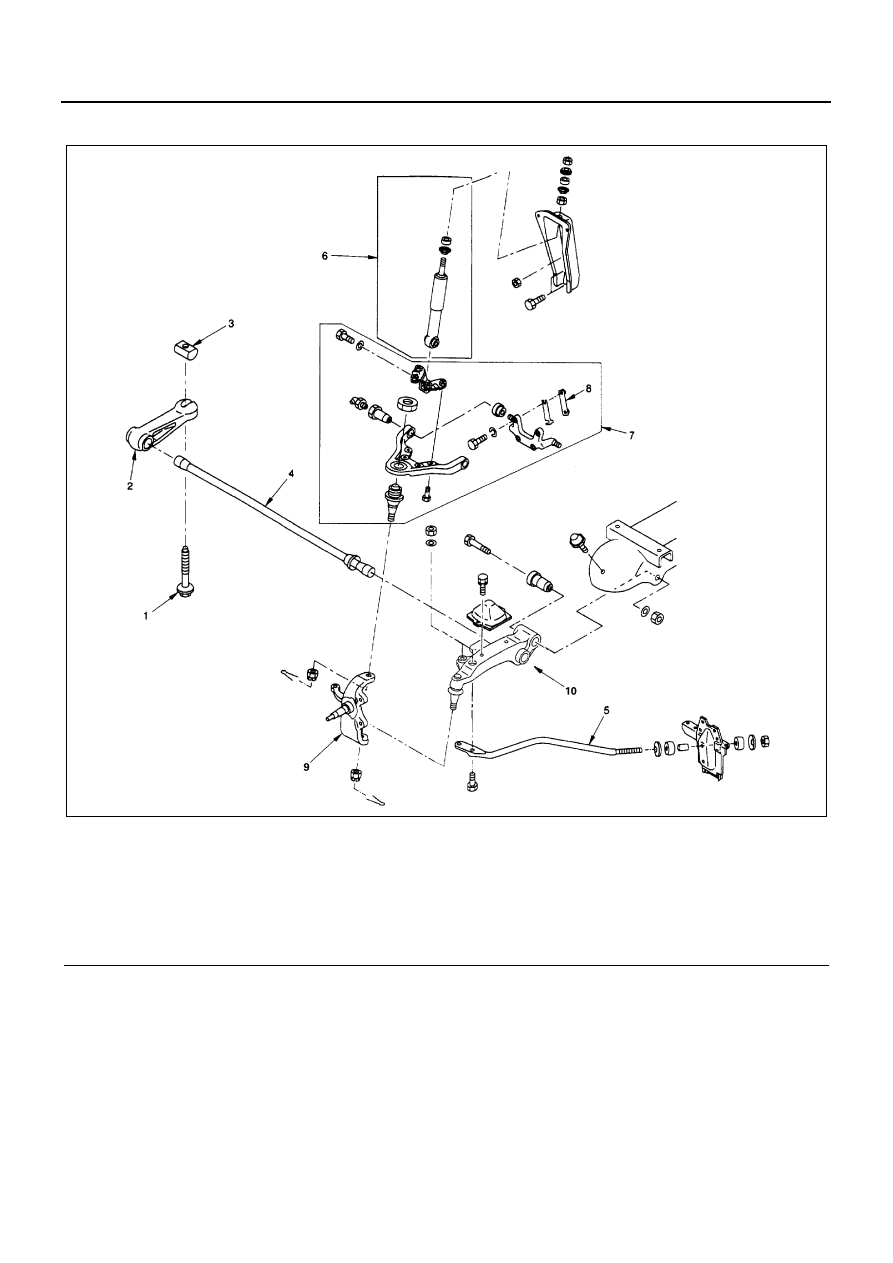

Front Suspension (Wishbone Suspension)

Legend

1. Adjusting bolt

6. Shock absorber assembly

2. Height control arm

7. Upper link assembly

3. End piece

8. Adjusting shim

4. Torsion bar

9. Knuckle

5. Strut bar assembly

10. Lower link

N3A0380E

3C-18 FRONT SUSPENSION

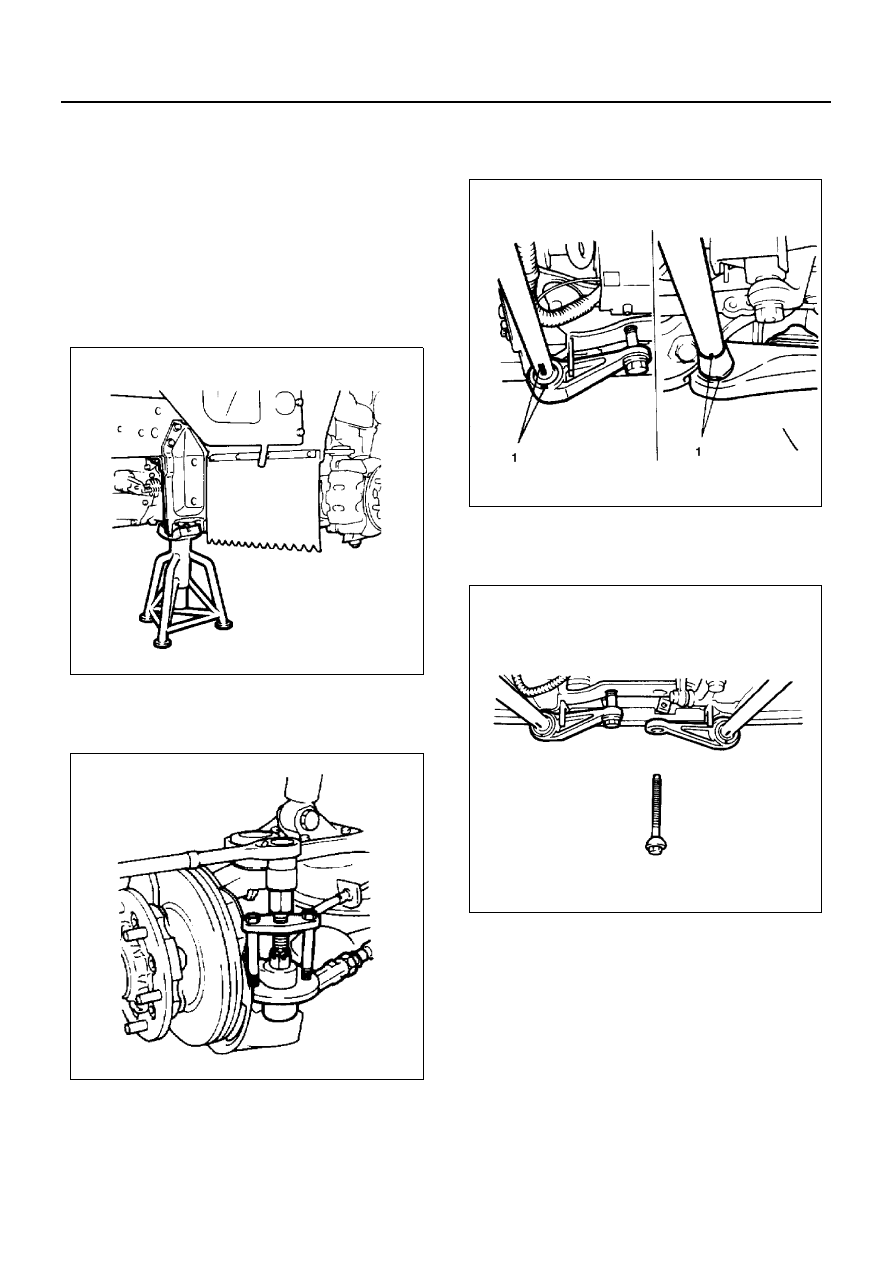

Removal

Preparations

• Raise the vehicle and support the jack up point with

suitable safety stands. Refer to “Lifting Instruction”
in Section 0A.

• Remove front tire and wheels. Refer to “Wheels

and Tires” in Section 3E.

• Remove brake caliper assembly. Refer to “Hydrau-

lic Brakes” in Section 5A.

• Remove hub and rotor assembly. Refer to “Front

Axle” in Section 4C.

• Disconnect the outer track rod ball joint from the

knuckle.
Remover: 5-8840-2017-0

1. Adjusting Bolt
2. Height Control Arm
3. End Piece
4. Torsion Bar

• Apply setting marks (1) to torsion bar, height

control arm and lower link to ensure installation
of the parts in their original position.

Apply setting marks to adjusting bolt threads to en-
sure installation of the parts in their original posi-
tion.

5. Strut Bar Assembly

• Raise and support the lower link with a jack.
• Loosen the rear side nut, and remove the nut,

washer and rubber bushing.

• Loosen two fixing bolts of lower link side and re-

move the strut bar to front side.

N3A0381E

N3A0382E

N3A0383E

N3A0384E

FRONT SUSPENSION 3C-19

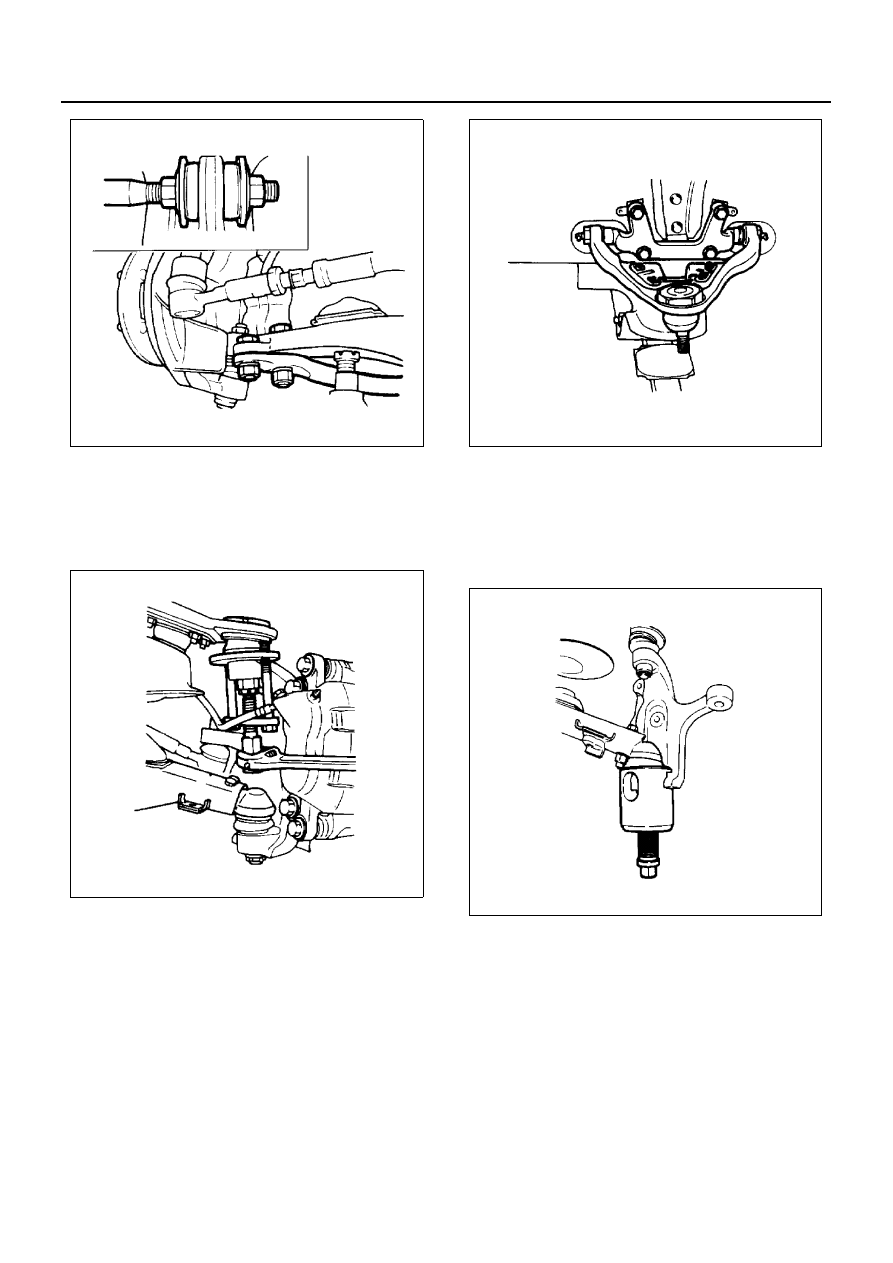

6. Shock Absorber
7. Upper Link Assembly
8. Adjusting Shim

Disconnect upper link joint ball at the knuckle.
Remover: 5-8840-2017-0

• Remove the fulcrum pin fixing bolt.
• Note the thickness and number of shims.

9. Knuckle

• Disconnect the lower link ball joint at the knuck-

le.
Remover: 5-8840-2366-0

• Remove two fixing bolts and the ball joint from

lower link.

10. Lower Link

N3A0385E

N3A0386E

N3A0387E

N3A0388E
