3C-8 FRONT SUSPENSION

NPR, NQR and NPS

1. Leaf Spring

Refer to NHR and NKR.

2. Helper Rubber
3. U-Bolt and Nut

Tighten:

• U-bolt nut to

NPR, NPS: 127 N

⋅m (13 kg⋅m/94 lb⋅ft)

NQR: 196 N

⋅m (20 kg⋅m/145 lb⋅ft)

4. Spring Pin, Nut and Washer

Refer to NHR and NKR.

Tighten:

• Shackle pin nut to 202 N

⋅m (20.6 kg⋅m/149 lb⋅ft)

5. Rubber Bushing
6. Shackle
7. Shackle Pin, Nut and Washer

Refer to NHR and NKR.

Tighten:

• Shackle pin nut to 202 N

⋅m (20.6 kg⋅m/149 lb⋅ft)

8. Shock Absorber

Tighten:

• Shock absorber nut to

Upper nut: 21 N

⋅m (2.1 kg⋅m/16 lb⋅ft)

Lower nut: 95 N

⋅m (9.7 kg⋅m/70 lb⋅ft)

FRONT SUSPENSION 3C-9

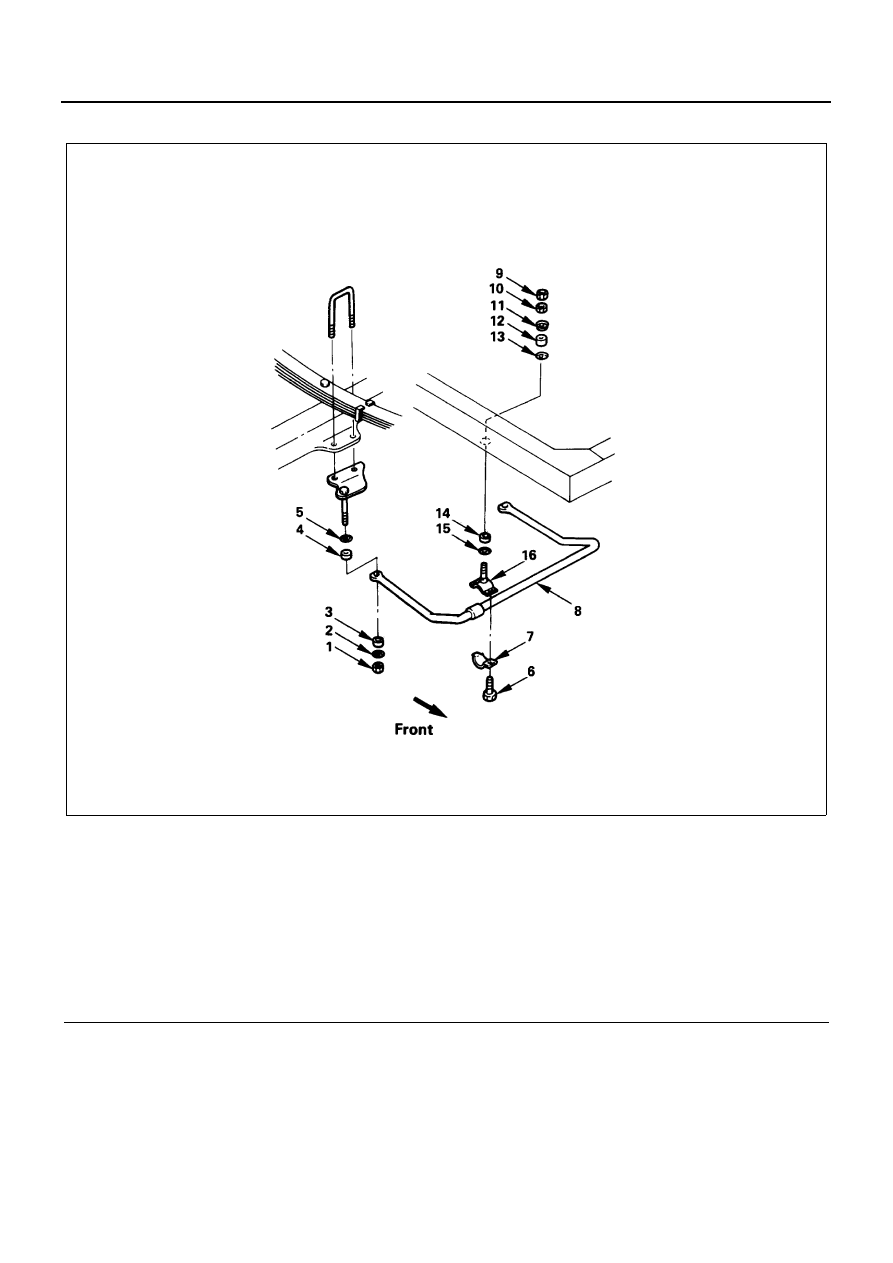

Front Stabilizer (NKR)

Legend

1. Nut

9. Nut

2. Washer

10. Nut

3. Rubber bushing

11. Washer

4. Rubber bushing

12. Rubber bushing

5. Washer

13. Washer

6. Bolt

14. Rubber bushing

7. Rod link cap

15. Washer

8. Stabilizer bar

16. Rod link

N3A0361E

3C-10 FRONT SUSPENSION

Removal

1. Nut
2. Washer
3. Rubber Bushing
4. Rubber Bushing
5. Washer

6. Bolt
7. Rod Link Cap
8. Stabilizer Bar
9. Nut

10. Nut
11. Washer
12. Rubber Bushing
13. Washer
14. Rubber Bushing
15. Washer
16. Rod Link

Inspection and Repair

Make the necessary adjustments, repairs and part re-
placements if excessive wear or damage is discovered
during inspection.
Stabilizer
Inspect the stabilizer bar and attachments for the follow-
ing conditions:

1. Cracks, bends or damage to the bar.
2. Worn bushings.
3. Damaged brackets.

• Replace any worn or damaged parts.

Installation

Notice:
During installation, place the vehicle on flat ground and
tighten each part to the specified torque.

1. Stabilizer Bar
2. Rod Link
3. Rod Link Cap
4. Bolt
5. Washer
6. Rubber Bushing
7. Washer
8. Rubber Bushing
9. Washer

10. Nut
11. Nut

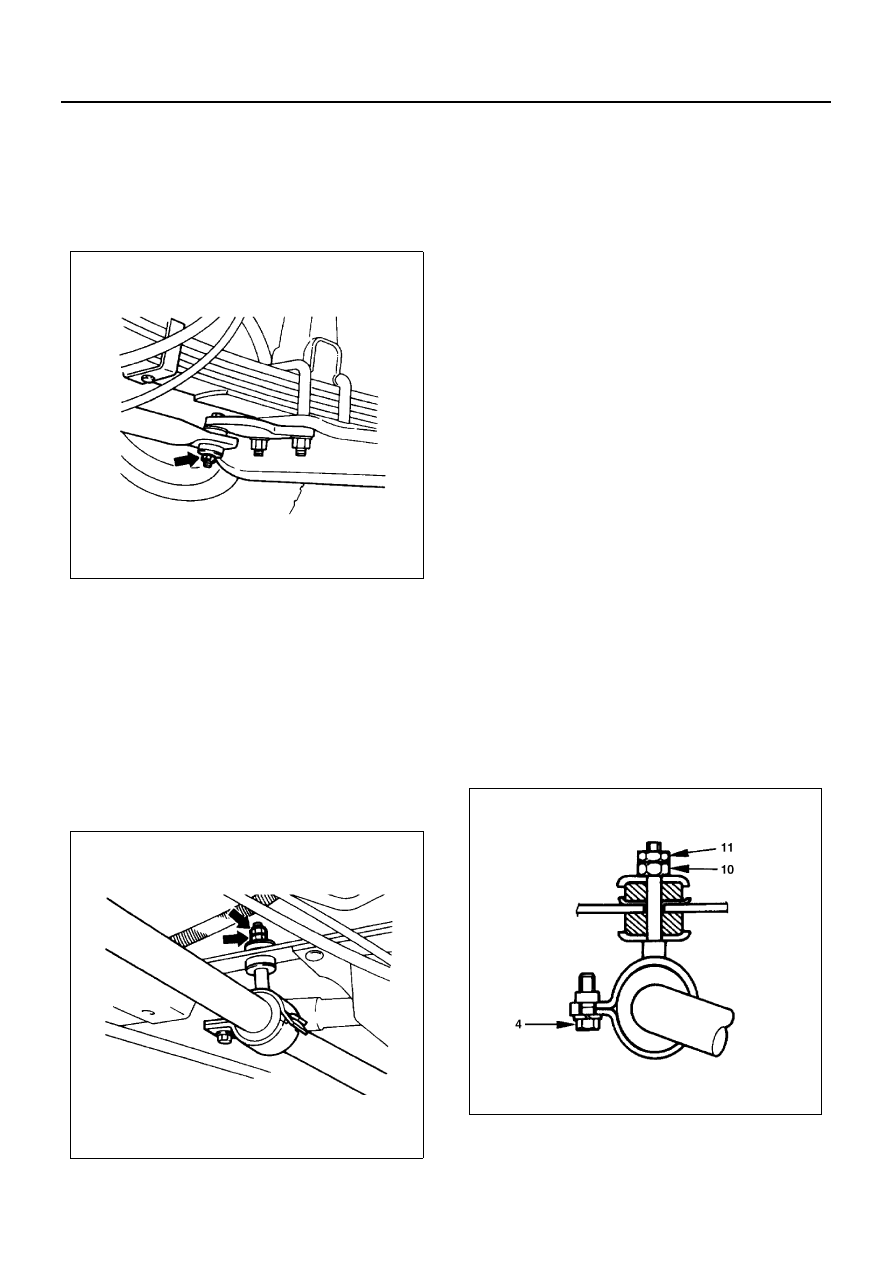

Tighten:

• Rod link bolt and nut to

4. Bolt: 57 N

⋅m (5.8 kg⋅m/42 lb⋅ft)

10. Nut: 20 N

⋅m (2.0 kg⋅m/14 lb⋅ft)

11. Nut: 40 N

⋅m (4.1 kg⋅m/30 lb⋅ft)

12. Washer
13. Rubber Bushing
14. Rubber Bushing

N3A0362E

N3A0363E

N3A0364E

FRONT SUSPENSION 3C-11

15. Washer
16. Nut

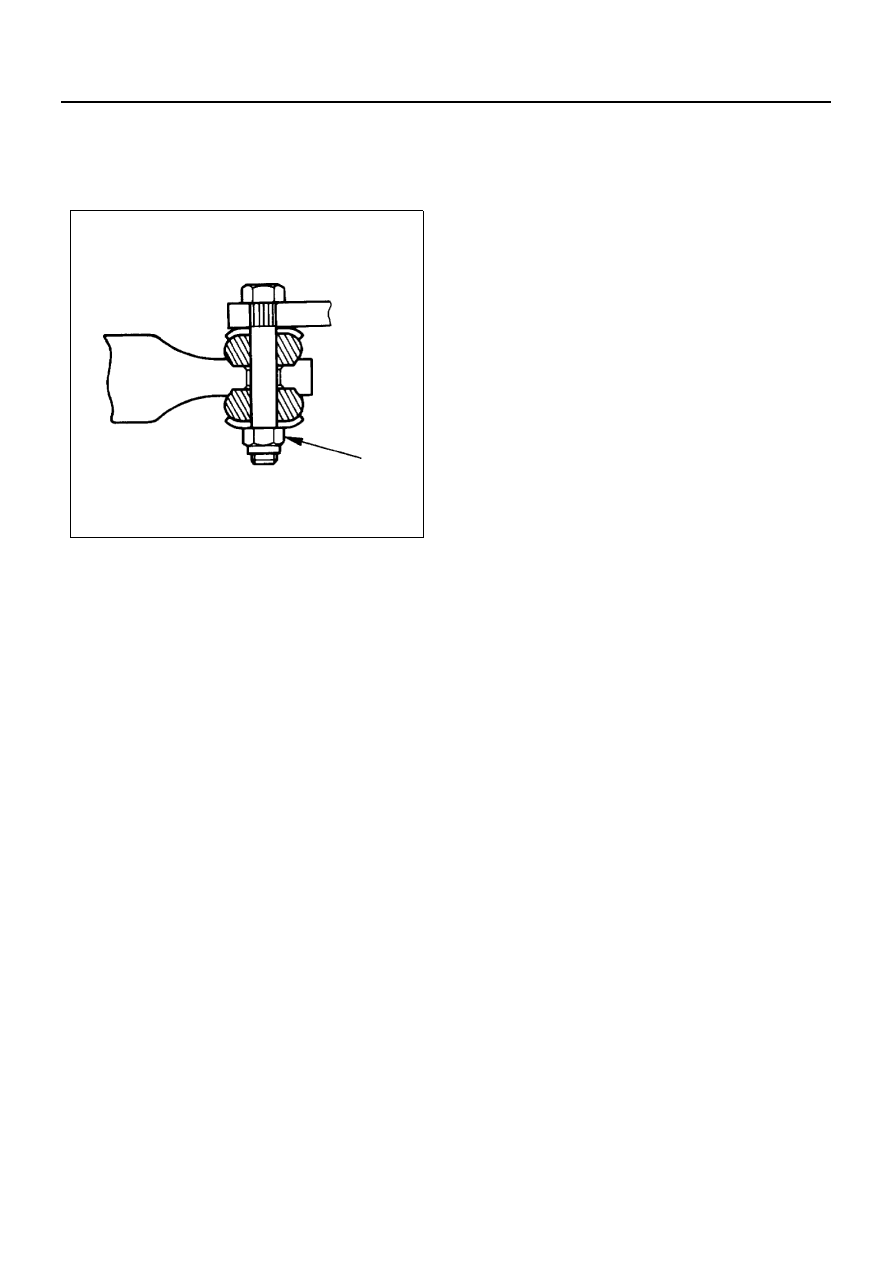

Tighten:

• Nut to 29 N

⋅m (3.0 kg⋅m/22 lb⋅ft)

N3A0365E
