3C-12 FRONT SUSPENSION

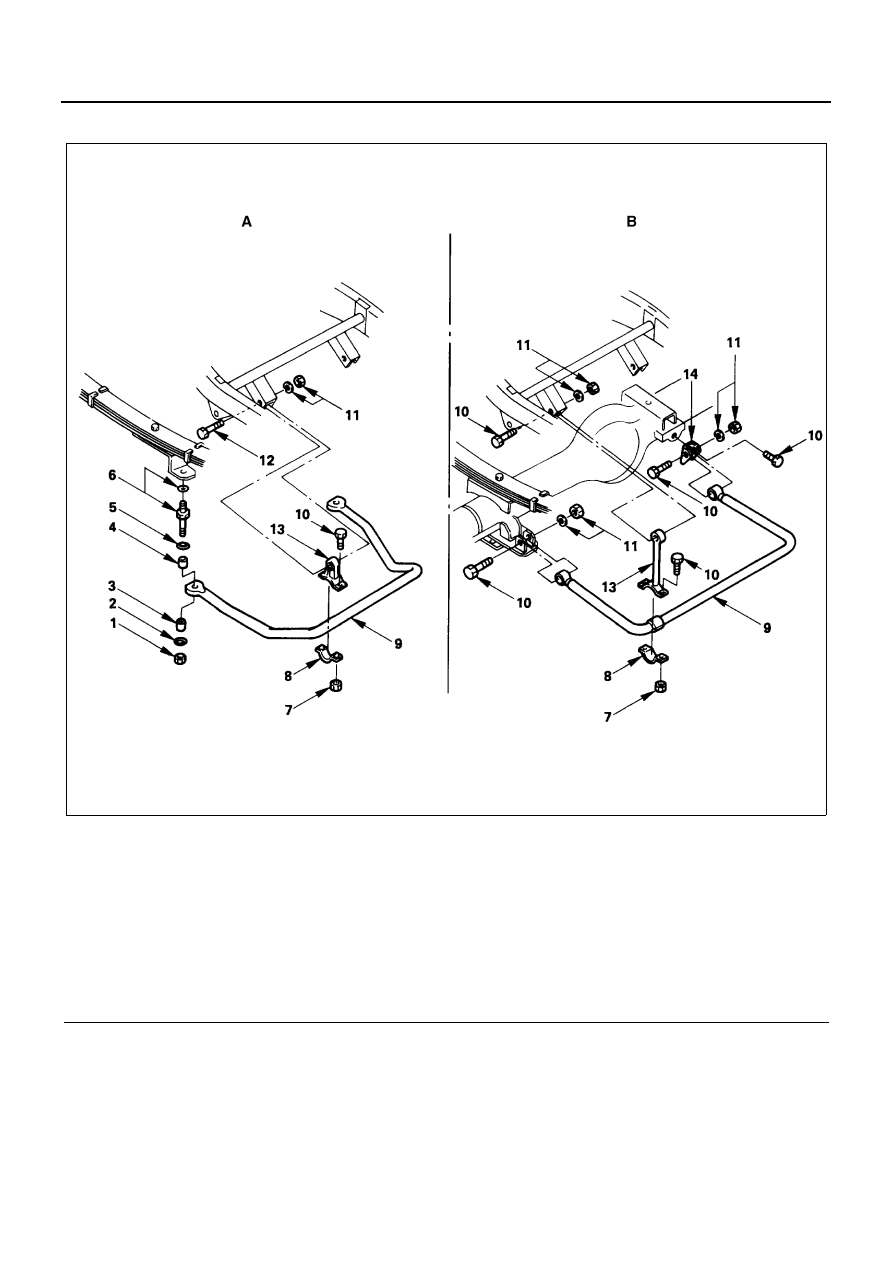

Front Stabilizer (NPR, NQR and NPS)

Legend

A. NPR and NQR

7. Nut

B. NPS

8. Rod link cap

1. Nut

9. Stabilizer bar

2. Washer

10. Bolt

3. Rubber bushing

11. Nut and spring washer

4. Rubber bushing

12. Bolt

5. Washer

13. Rod link

6. Stud bolt and spring washer

14. Stabilizer bracket

N3A0366E

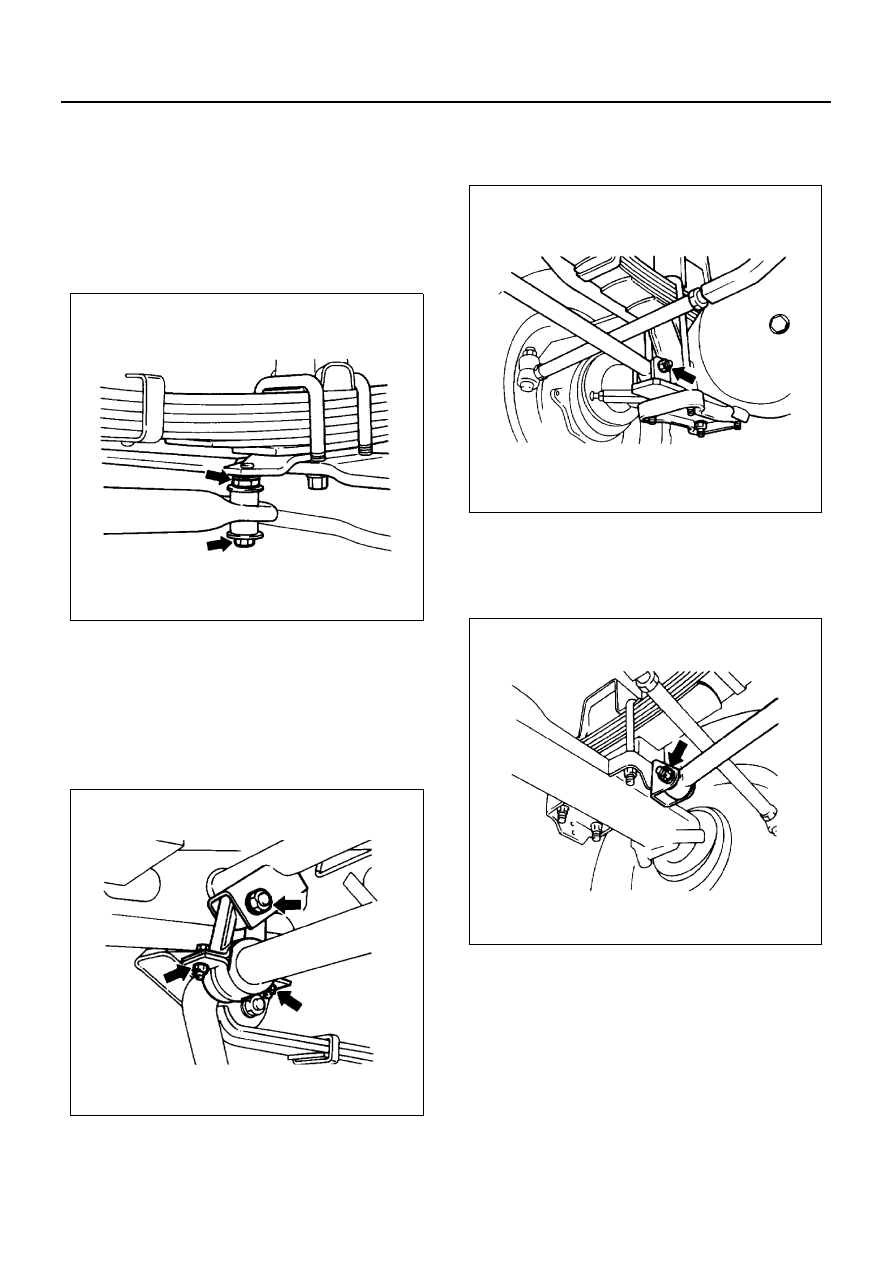

FRONT SUSPENSION 3C-13

Removal

NPR and NQR

1. Nut
2. Washer
3. Rubber Bushing
4. Rubber Bushing
5. Washer
6. Stud Bolt and Spring Washer

7. Nut
8. Rod Link Cap
9. Stabilizer Bar

10. Bolt
11. Nut and Spring Washer
12. Bolt
13. Rod Link

NPS

1. Nut and Spring Washer
2. Bolt

3. Nut and Spring Washer
4. Bolt
5. Bolt
6. Stabilizer Bracket

7. Nut
8. Rod Link Cap
9. Stabilizer Bar

10. Bolt

N3A0367E

N3A0368E

N3A0369E

N3A0370E

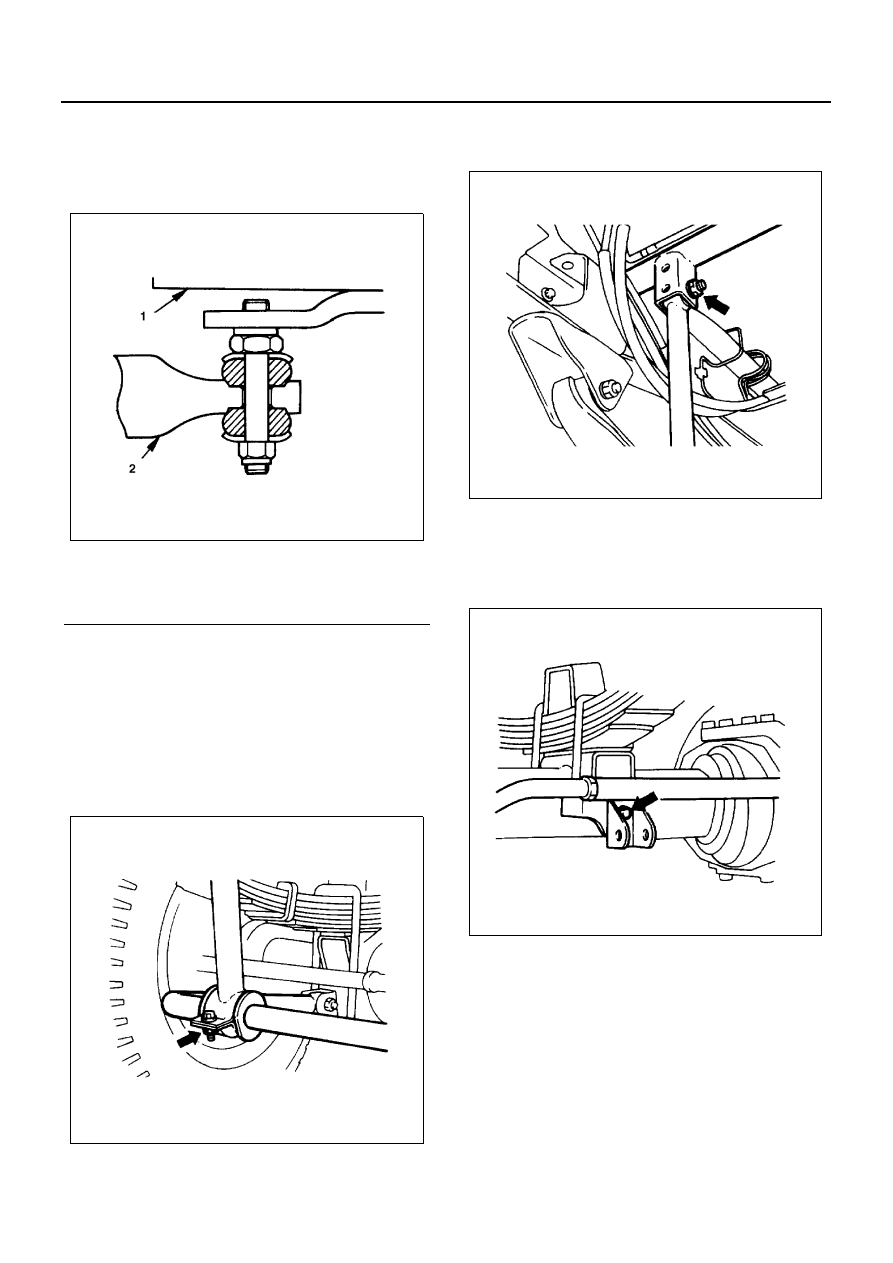

3C-14 FRONT SUSPENSION

11. Nut and Spring Washer
12. Bolt
13. Rod Link

Inspection and Repair

Make the necessary adjustments, repairs and part re-
placements if excessive wear or damage is discovered
during inspection.
Stabilizer
Inspect the stabilizer bar and attachments for the follow-
ing conditions:

1. Cracks, bends or damage to the bar.
2. Worn bushings.
3. Damaged brackets.

• Replace any worn or damaged parts.

Installation

Notice:
During installation, place the vehicle on flat ground and
tighten each part to the specified torque.

NPR and NQR

1. Stabilizer Bar
2. Rod Link
3. Rod Link Cap
4. Bolt
5. Nut
6. Bolt
7. Nut and Spring Washer

Tighten:

• Rod link nut to

Rod link cap nut: 57 N

⋅m (5.8 kg⋅m/42 lb⋅ft)

Rod link bracket nut: 127 N

⋅m (13 kg⋅m/94 lb⋅ft)

8. Stud Bolt and Spring Washer
9. Washer

10. Rubber Bushing
11. Rubber Bushing
12. Washer
13. Nut

N3A0371E

N3A0372E

N3A0368E

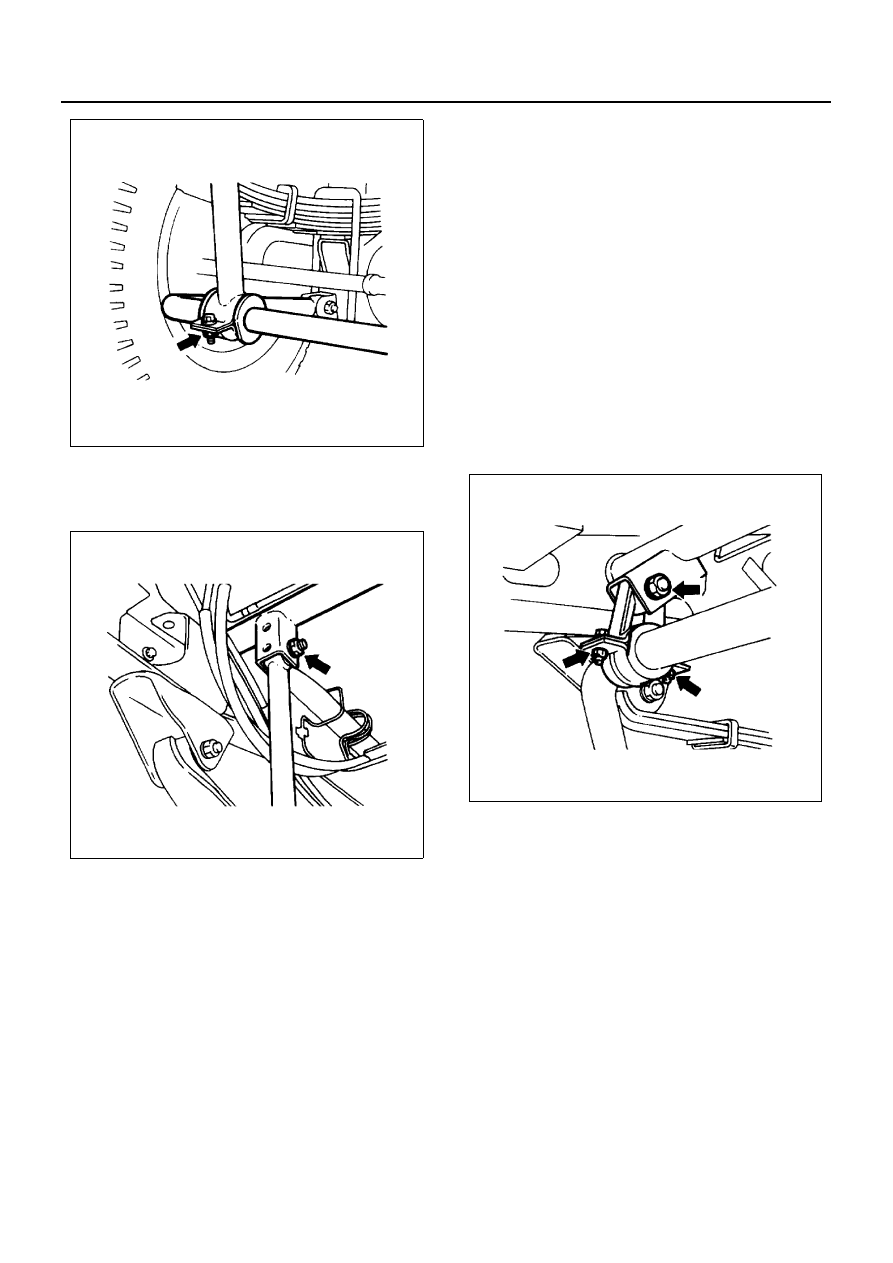

FRONT SUSPENSION 3C-15

Tighten:

• Stud bolt and nut to

Stud bolt: 117 N

⋅m (11.9 kg⋅m/86 lb⋅ft)

Nut: 29 N

⋅m (3.0 kg⋅m/22 lb⋅ft)

NPS

1. Stabilizer Bar
2. Rod Link
3. Rod Link Cap
4. Bolt
5. Nut

Tighten:

• Nut to 57 N

⋅m (5.8 kg⋅m/42 lb⋅ft)

6. Bolt
7. Nut and Spring Washer

Tighten:

• Nut to 127 N

⋅m (13 kg⋅m/94 lb⋅ft)

8. Stabilizer Bracket
9. Bolt

Tighten:

• Bolt to 19 N

⋅m (1.9 kg⋅m/14 lb⋅ft)

10. Bolt
11. Nut and Spring Washer

Legend

1. Leaf spring
2. Stabilizer

N3A0374E

N3A0371E

N3A0372E

N3A0377E
