STEERING LINKAGE 3B3-5

Inspection and Repair

Make necessary correction or parts replacement if wear,
damage, corrosion, bending, deteriorations or any other
abnormal conditions are found through inspection.
Check the following parts.

• Ball joint (Boot, screws and tapered surface)

Installation

1. Drag Link
2. Nut
3. Cotter Pin
4. Nut
5. Cotter Pin

Tighten the nut to the specified torque, with just
enough additional torque to align cotter pin holes.
Install new cotter pin.

Tighten:

• Drag link nut to 167 N

⋅m (17 kg⋅m / 123 lb⋅ft)

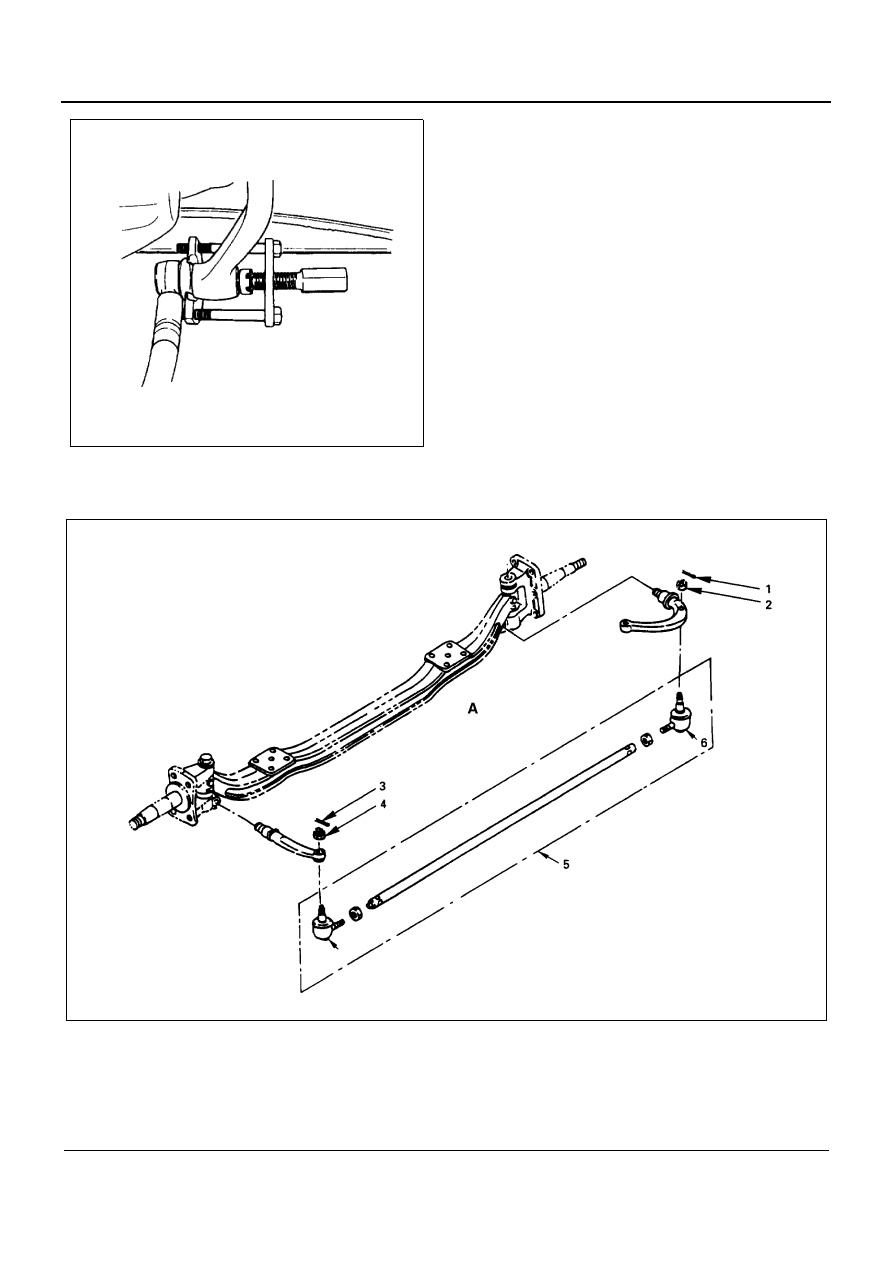

Tie Rod Replacement (2WD Rigid Suspension)

N3A0123E

Legend

A. Front Axle

1. Cotter pin

4. Nut

2. Nut

5. Tie rod assembly

3. Cotter pin

6. Tie rod end

N3A0305E

3B3-6 STEERING LINKAGE

Removal

1. Cotter Pin
2. Nut
3. Cotter Pin
4. Nut
5. Tie Rod Assembly

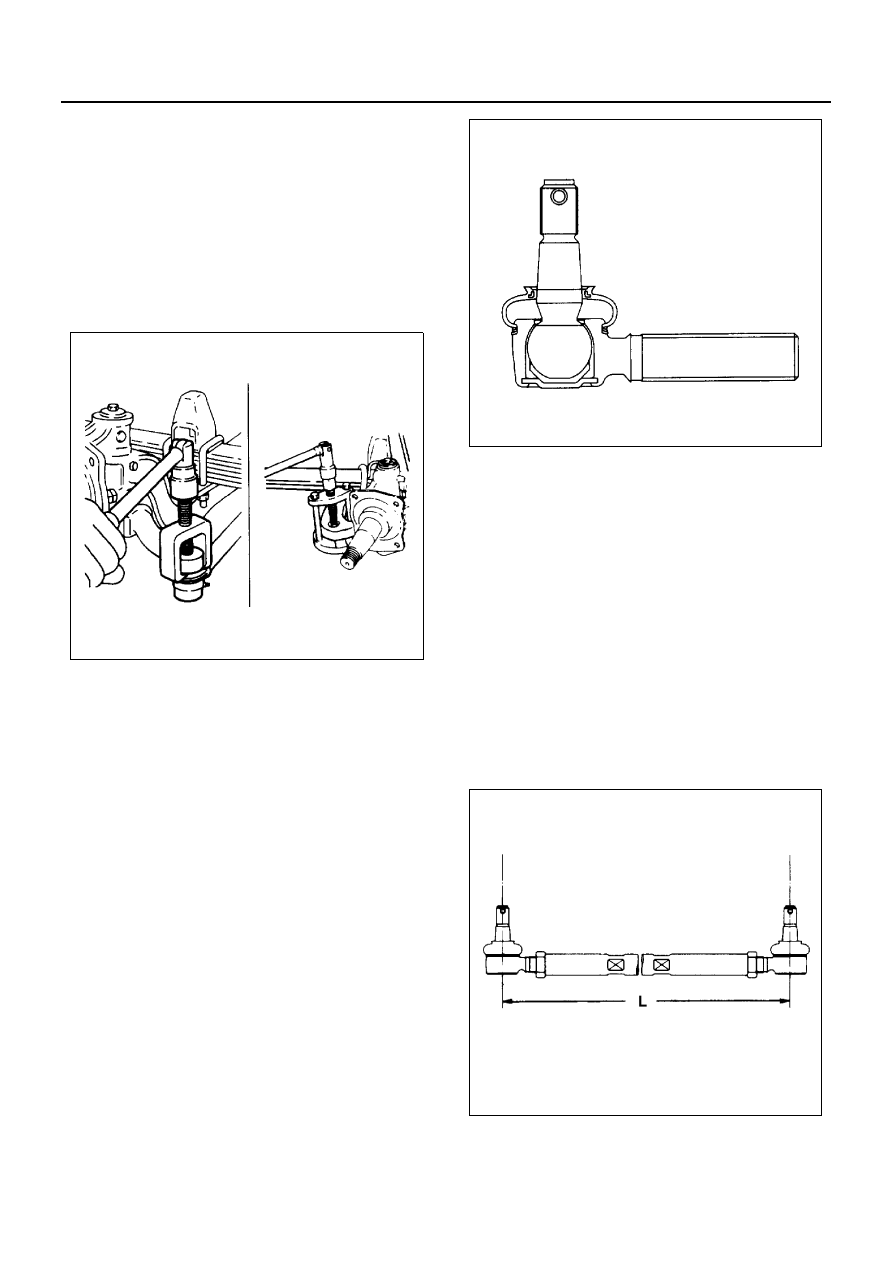

Remove the tie rod assembly using a special tool.
Remover
Driver side: 5-8840-2017-0
Assistant side: 5-8840-2018-0

6. Tie Rod End

Inspection and Repair

Make necessary correction or parts replacement if wear,
damage, or any other abnormal conditions are found
through inspection.
Tie Rod End
Inspect the ball joint taper fitting part for contact condi-
tion or abnormal wear.
Inspect the boot for damage or grease leak. Move the
ball joint to confirm its normal movement.
If abnormal condition is found, replace the assembly be-
cause it cannot be disassembled.

Tie Rod
Inspect the tie rod tube for bending or damaged threads.
If abnormal condition is found, replace the assembly or
correct if bending is small.

Installation

1. Tie Rod End
2. Tie Rod Assembly

1) Install the tie rod end to the tie rod.
2) Adjust length of tie rod by turning the connect-

ing rod.

Tie Rod Length (L)
NHR: 1153.5 mm (45.413 in)
NKR: 1160.5 mm (45.925 in)
NPR, NQR: 1446.5 (56.949 in)

3) After adjustment of length, temporarily tighten

the tie rod end lock nut.

3. Nut
4. Cotter Pin
5. Nut

N3A0306E

N3A0307E

N3A0308E

STEERING LINKAGE 3B3-7

6. Cotter Pin

1) Tighten the nut to specified torque, with just

enough additional torque to align cotter pin
hole.
Install new cotter pin.

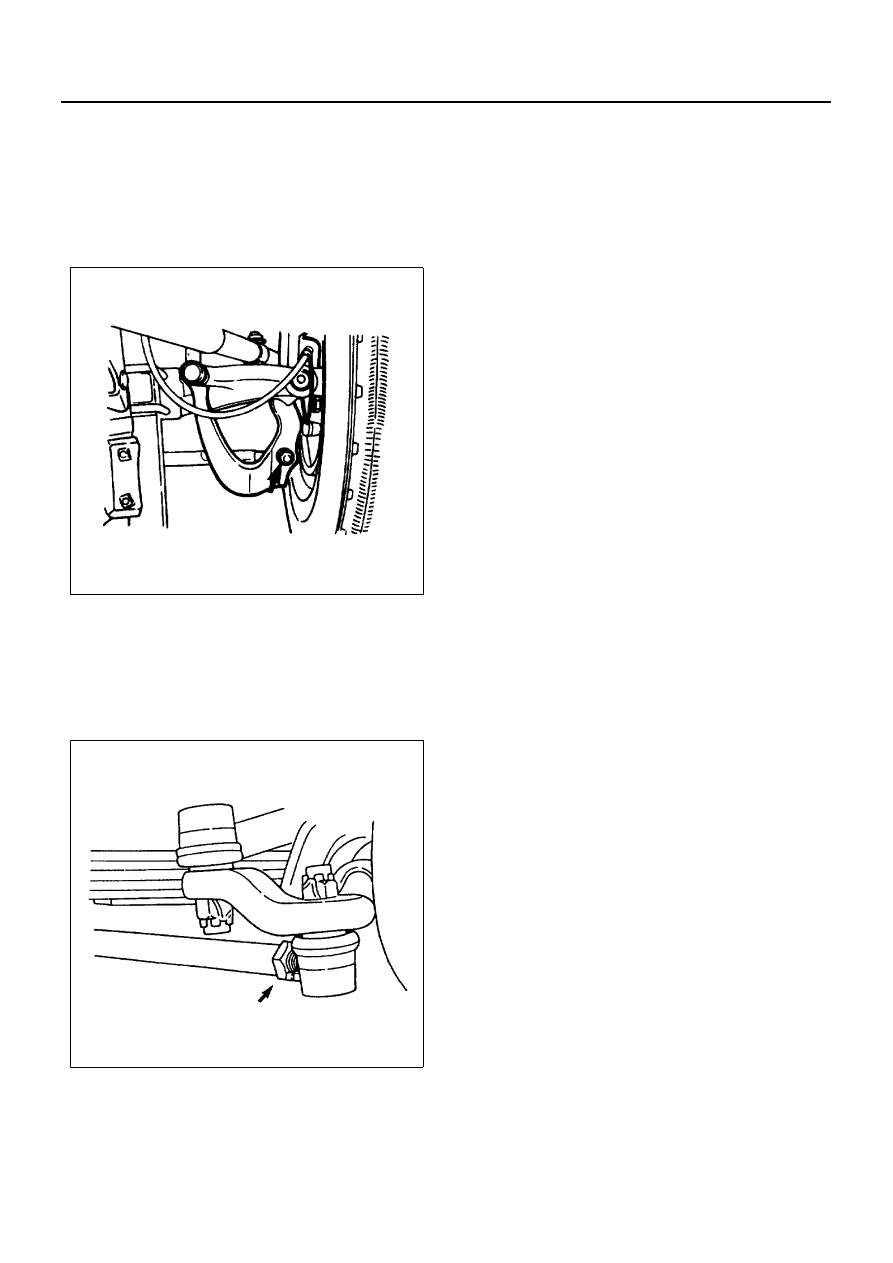

Tighten:

• Tie rod nut to 108 N

⋅m (11 kg⋅m / 80 lb⋅ft)

2) Adjust the front end alignment after installation.

Refer to “Front end alignment”.

3) Tighten tie rod end lock nuts to specified torque

after adjustment of front end alignment.

Tighten:

• Lock nut to 113 N

⋅m (11.5 kg⋅m / 83 lb⋅ft)

N3A0309E

N3A0015E

3B3-8 STEERING LINKAGE

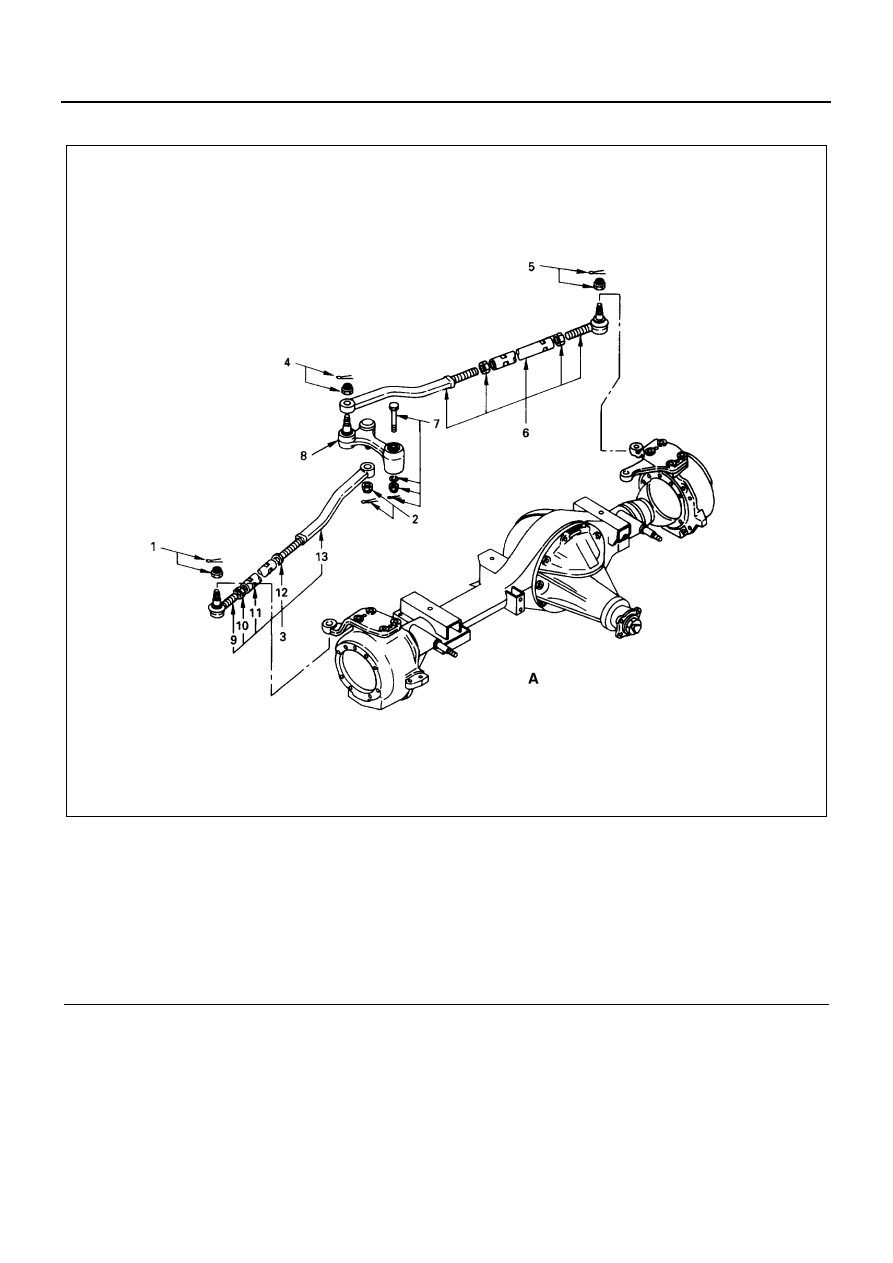

Tie Rod Replacement (NPS)

Removal

1. Nut and Cotter Pin
2. Nut and Cotter Pin
3. Tie Rod Assembly
4. Nut and Cotter Pin
5. Nut and Cotter Pin
6. Tie Rod Assembly

Remover: 5-8840-2189-0

Legend

A. Front Axle

7. Bolt, nut, washer and cotter pin

1. Nut and cotter pin

8. Relay lever

2. Nut and cotter pin

9. Tie rod end

3. Tie rod assembly

10. Lock nut

4. Nut and cotter pin

11. Tie rod tube

5. Nut and cotter pin

12. Lock nut

6. Tie rod assembly

13. Tie rod

N3A0311E
