PARKING

BRAKE

(EXCEPT

TRACTOR, PULL CARGO)
Always engage the parking brake
before leaving the vehicle. This al鄄
so turns on the parking brake indi鄄
cator light when the key is in the "
ACC" or "ON" position. Before driv鄄
ing away, be sure that the parking
brake is fully released and that the
indicator light is off.
荫 To engage the parking brake,
pull the lever up.
荫 To release the parking brake,

pull up and press thumb button.

Full air brakes
The full air brake vehicles are e鄄
quipped with an emergency brake.
Should the compressed air pres鄄

sure fall below 2.7 kgf/crn2
(265kPa), spring operated emer鄄
gency brake is automatically ap鄄
plied to the rear wheels. On trac鄄
tors, service brakes are applied to
the trailer as well.

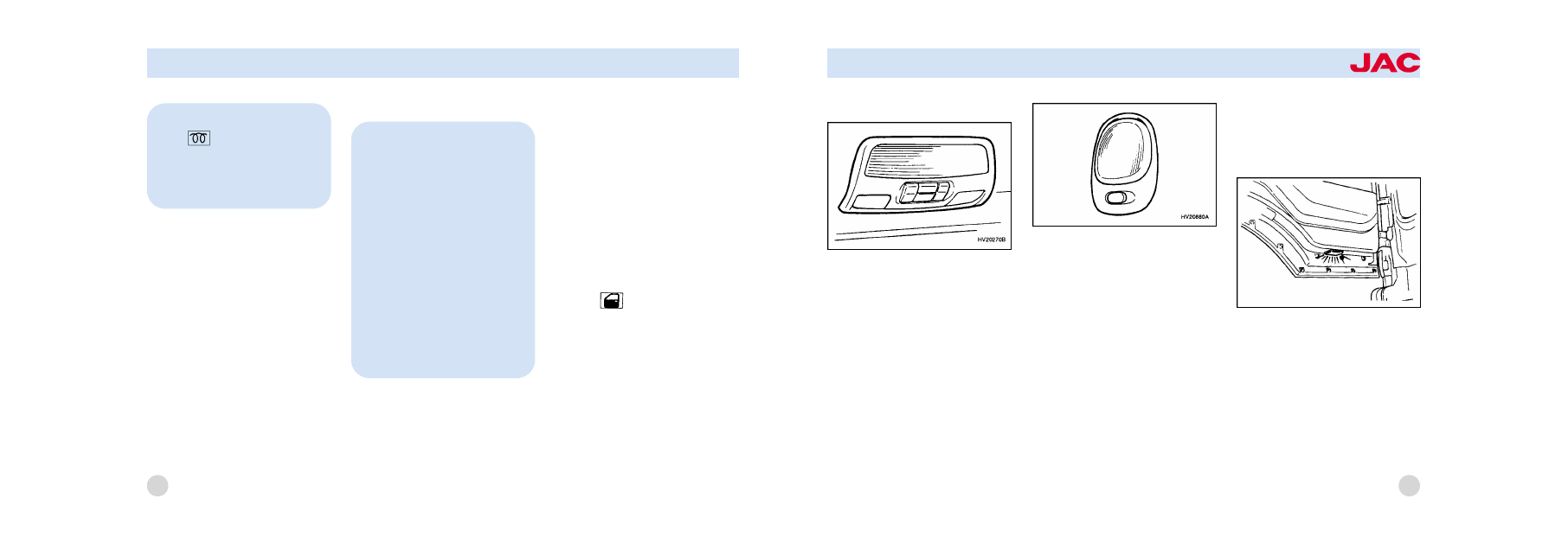

INTERIOR LIGHT
The interior courtesy lights has two
buttons.
The two buttons are:
In the "

" position, the interior

courtesy light

comes on when

any door is opened regardless of
the ignition key position.
In the position, the light stays on at
all times.

26

CAUTION:
If the

lamp blinks, the air

heating relay may be damaged
or a fuse blown, Check and re鄄
place it.

NOTE:
The buzzer may sound when
the parking brake Is released.
(ONLY TRACTOR, PULL CAR鄄
GO) If the buzzer sounds, have
the brake system checked as
follows:
荫 Check the air pressure in the
air reservoir.
荫 Check the oil leaks from
brake system.
荫 Check the clearance of
brake shoes.

INSTRUMENTS & CONTROLS

27

Map Light

The two map lamp switches are
located on both sides of the interi鄄
or light.Push in the map light
switch to turn the light on or off.
Reading Light
The two reading light has two but鄄
tons which located each side of in鄄
terior light.
Sleeper light

The three positions are:
荫 DR (荫)
In the middle position (荫), the in鄄
terior courtesy light comes on
when any door is opened regard鄄
less of the ignition key position.
The light goes out when the door is
closed.
荫 ON
In the "ON" position, the light stays
on at all times.
荫 OFF

In the "OFF" position, the light stays
off at all times even though a door
is open.
Front door step warning light

A yellow light comes on when the
front door is opened. The purpose
of this light is to assist when you
get on or off and also to warm
passing vehicles.

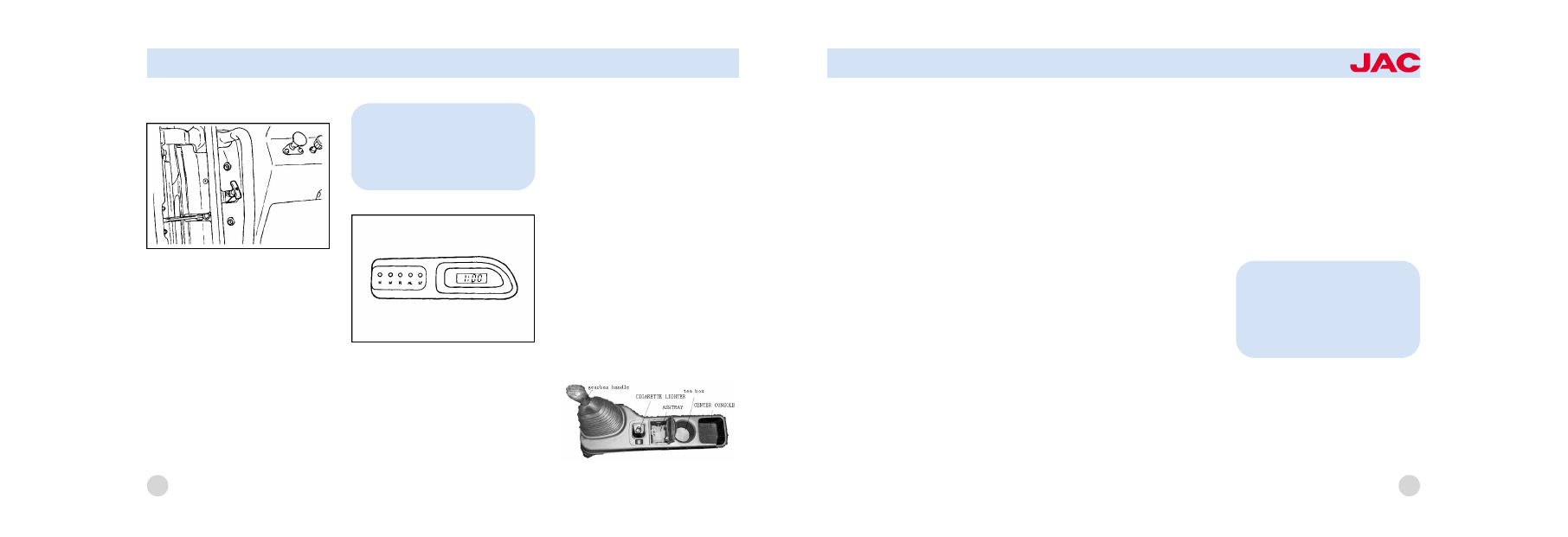

HOOD RELEASE

Pull the release knob to open the
hood. The hood will spring up
slightly. In front of the vehicle, lift
the hood. The hood will open
completely by itself after it raised
about halfway. To close the hoed,
lower and press down on it.After
closing the hood, try pulling it up
to make sure it is securely closed.

DIGITAL CLOCK

There are five control buttons for
the digital clock. Their functions
are:
HOUR - Push "H" to advance the
hour indicated.
MIN - Push "M" to advance the

minute indicated.
RESET- Push "R" to reset minutes
to ":00" to facilitate resetting the
clock to the correct time. When this
is done:
Pressing "R" between 10:30 and
11:29 changes the readout to 11:
00. Pressing "R" between 11:30
and 12:29 changes thereadout to
12:00.
ALARM - In state of holding the
alarm button, push "H" or "M".
STOP- To stop the alarm, push the
"ST" button.
CENTER CONSOLE

28

CAUTION:
The hood should be keep
closed when the car is in mo鄄
tion.

INSTRUMENTS & CONTROLS

1.GEARBOX HANDLE
The select lever is marked on the
gearbox handle so that the driver
can control the speed of the truck
convenietly.Be sure to the select
lever position right before shift the
gear shift lever, else will lead to a
wrong operation and the truck
cann't run steadly.
2. CIGARETTE LIGHTER
For the cigarette lighter to work,
the key must be in the "ACC" posi鄄
tion or the "ON" position.
To use the cigarette lighter, push it
all the way into its socket. When
the element has heated, the lighter
will pop out to the "ready" position.
Do not hold the cigarette lighter
pressed in. This can damage the

heating element and create a fire
hazard.
If it is necessary to replace the
cigarette lighter, use only a gen鄄
uine JAC replacement or its ap鄄
proved equivalent.
3. ASHTRAY
The ashtray may be opened by
pushing and releasing the ashtray
door at its top edge. To remove
the ashtray in order to clean it, the
metal ash receptacle should be re鄄
moved from the ashtray door. Do
not attempt to remove the entire
ashtray door assembly or damage
will result. Instead, push the metal
ash receptacle down and forward
in the ashtray door, and it can then
be lifted out. To reinstall it, place it

in the proper position and press it
down and forward to reengage the
ash receptacle rear lip in the ash鄄
tray door. The ashtray lamp will on鄄
ly illuminate when the exterior body
lights are switched on.
4. TEABOX
5. CONSOLE

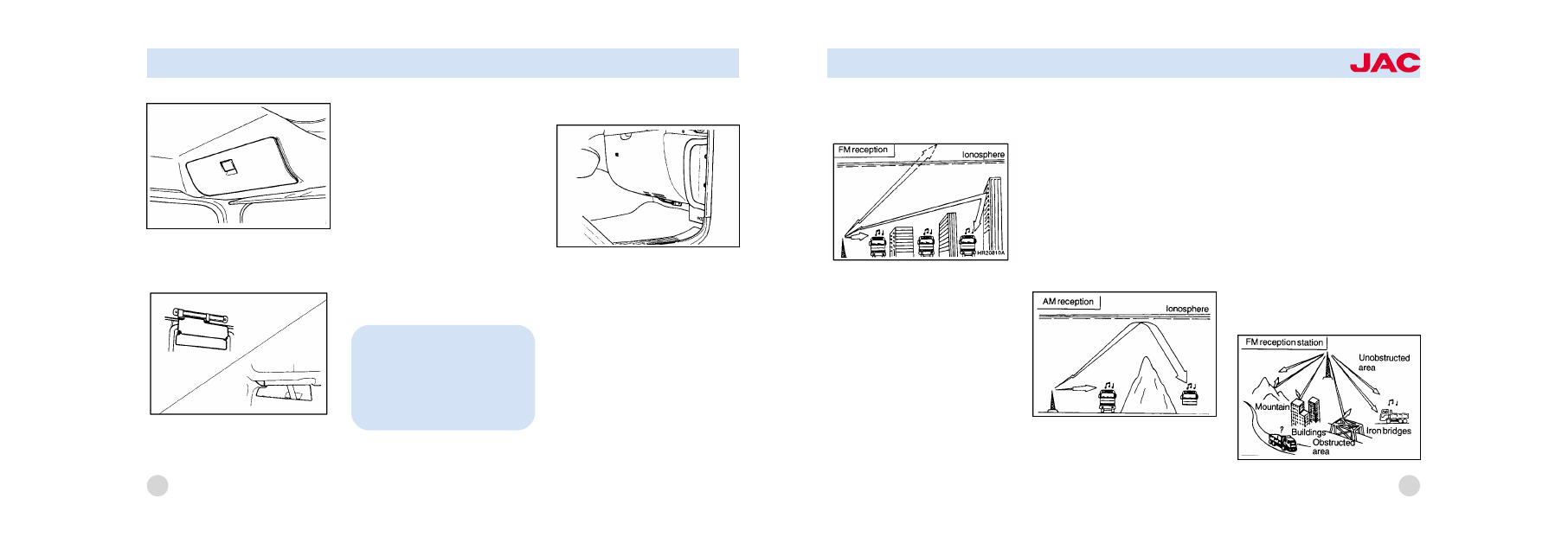

OVERHEAD CONSOLE

29

NOTE:
Pressure

of

the

electrical

source at down of assistant
driver's dashboad is 24 V.

The overhead console is located in
the interior ceiling.
SUNVlSOR

Your JAC is equipped with two
sunvisors to give the driver and

passenger either frontal or side
ward shade. The sunvisors are fit鄄
ted on both sides on standard
models. To reduce glare or to shut
out direct rays of the sun, turn the
sunvisor down to block the annoy鄄
ance.
Some vehicles are equipped with
the front andside sunvisors for the
driver, and the front sunvisor for
the passenger.

AIR SPRAY NOZZLE

Seperate the spray nozzle plug un鄄
der the dash panel of passanger
side and connect the air hose with
this plug. Then you can clear your
vehicle with air spray.

30

CAUTION:
Do not place the sunvisor in
such a manner that it obscures
visibility or the roadway, traffic
or other objects.

INSTRUMENTS & CONTROLS

STEREO SOUND SYSTEM
How Car Audio Works

AM and FM radio signals are
broadcast from transmitter towers
located around your city. They are
intercepted by eth radio antenna
on your car. This signal is then re鄄
ceived by the radio and sent to
your car speakers.
When a strong radio signal has
reached your vehicle, the precise
engineering of your audio system

ensures high quality reproduction.
However, in some cases the signal
coming to your vehicle is not
strong and clear. This can be due
to factors such as the distance
from the radio station, closeness of
other strong radio stations or the
presence of buildings, bridges or
other large obstructions in the
area.

AM signal reception is usually bet鄄
ter than FM reception. This is be鄄

cause AM radio waves are trans鄄
mitted at low frequency. These
long, low frequency radio waves
can follow the curvature of the
earth rather than travelling straight
out into the inosphere . In addition,
they curve around obstructions so
that they can provide better signal
coverage. Because of this, clear
AM broadcasts can be received at
greater distances than FM broad鄄
casts.

31

FM broadcasts are transmitted at
high frequency and do not bend to
follow the earth's surface. Because
of this, FM broadcasts generally
begin to fade at short distances
from the station. Also, FM signals
are easily affected by buildings,
mountains, or other obstructions.
These can result in certain listening
conditions which might lead you to
believe a problem exists with your
radio. The following conditions are
normal and do not indicate radio
trouble:
荫 Fading - As your car moves
away from the radio station, the
signal will weaken and sound will
begin to fade. When this occurs,
we suggest that you select another

stronger station.
荫 Flutter/Static - Weak FM signals
or large obstructions between the
transmitter and your radio can dis鄄
turb the signal causirng static or
fluttering noises to occur. Reduc鄄
ing the treble level may lessen this
effect until the disturbance clears

荫 Station Swapping - As a FM
signal weakens, another more
powerful signal near the same
frequency may begin to play. This

is because your radio is designed
to lock onto the clearest signal. If
this occurs, select another station
with a stronger signal.
荫 Multi -Path Cancellation Radio
signals being received from sever鄄
al directions can cause distortion
or fluttering. This can be caused
by a direct and a reflected signal
from the same station袁or by sig鄄
nals from two stations with close
frequencies. If this occurs, select
another station until the condition
has passed.

32

INSTRUMENTS & CONTROLS

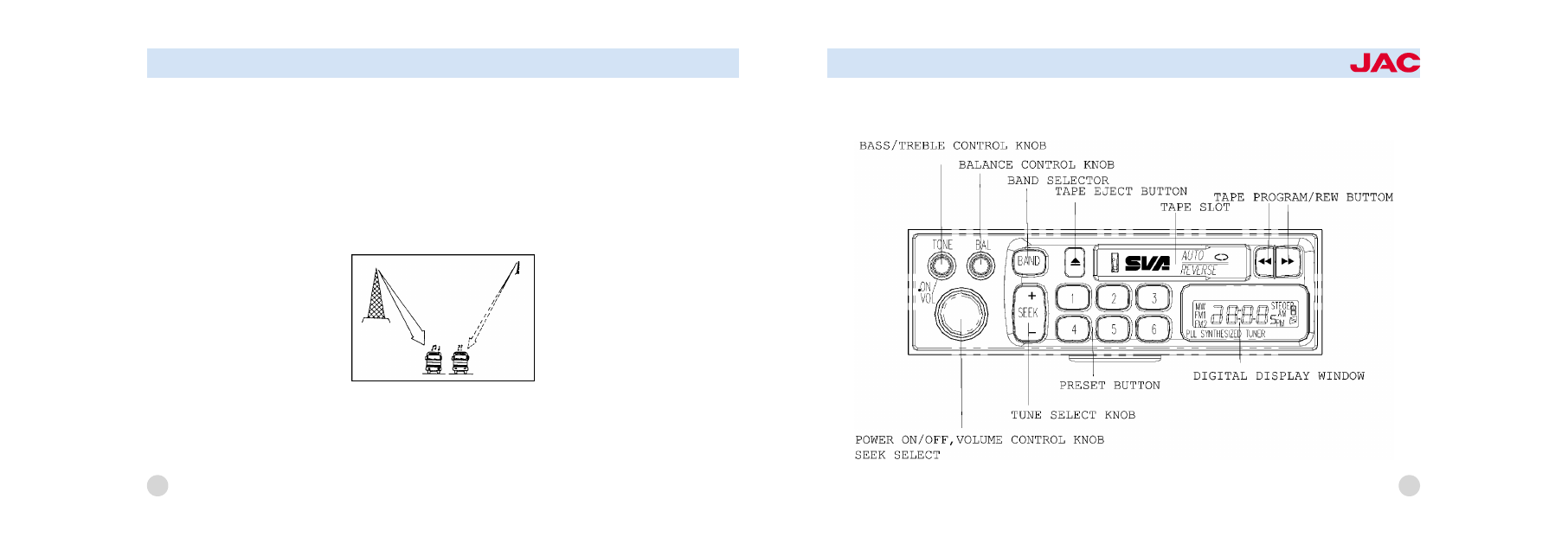

STEREO RADIO AND CASSETTE TAPE PLAYER OPERATION
