INSTRUMENTS & CONTROLS

11

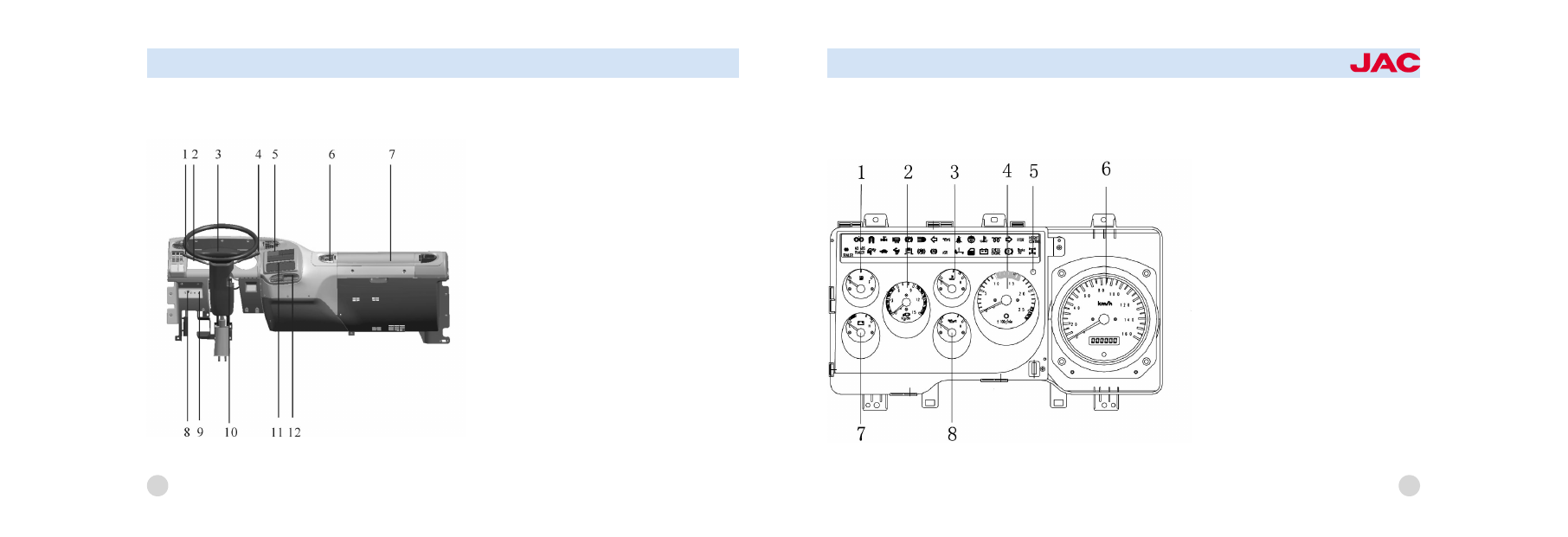

1. Head light/ High & Low beam/turn signal switch
2. Control switchs
3. Horn button
4. Wiper & washer/exhaust brake switch
5. Control switches
6. Wind vent(air condition)
7. Fuse box
8. Parking brake
9. Work light switch
10. Start switch
11. Air conditioner control switches
12. Digital clock

12

INSTRUMENTS & CONTROLS

1. Fuel gauge
2. Air pressure gauge
3. Water temperature gauge
4. Tachometer
5. Indicator light inspection switch
6. Speedometer
7. Voltage gauge
8. Oil pressure gauge

INSTRUMENT CLUSTER AND INDICATOR

13

14

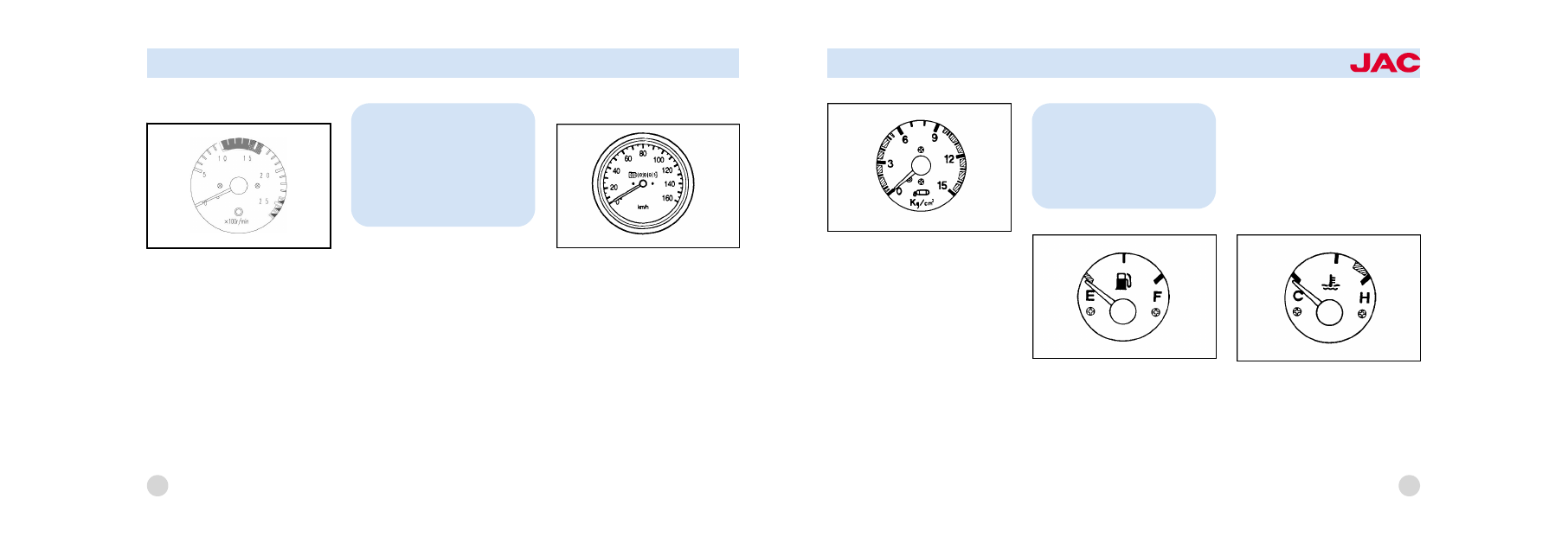

TACHOMETER

The tachometer registers

the

speed of your engine in revolutions
per minute (rpm). It is useful to
help you shift at the appropriate
engine speed to avoid lugging or
over running.

Now there are two kinds of
tachometer which can be choose
acording the speed of the engine ,
the tachometer of the max zone is
3100 r/min,the red zone is 2700r/
min;the other max zone is 2700r/
min , the red zone is 2500r/min.

SPEEDOMETER

The speedometer indicates the ve鄄
hicle speed in kilometers or miles
per hour.
ODOMETER
The odometer records the total
driving distance in kilometers or
miles, and is useful for keeping a
record for maintenance intervals.
AIR PRESSURE GAUGE

CAUTION:
The engine should not be raced
to such a speed that the needle
enters the red zone on the
tachometer face. This can
cause severe engine damage.

INSTRUMENTS & CONTROLS

15

The air pressure gauge indicates
the air pressure in the air reservoir
at all times.
If the air pressure drops to be鄄
low4.8-5.7kg/cm

2

, the air pilot light

comes on and the warning buzzer
will sound at the same time. If fails
to build up again , stop the engine
immediately and contact your au鄄
thorized dealer.

FUEL GAUGE

The fuel gauge will indicate the ap鄄
proximate fuel level in the tank,
when the ignition is in the "ON"po鄄
sition.
The position of the pointer will vary

slightly when accelerating, braking,
or when the vehicle is going up or
down hill. So check your fuel sup鄄
ply when the vehicle is more or
less

specified

level,

whether

standing still or moving.
WATER TEMPERATURE GAUGE

W hen the ignition switch is "ON",
this gauge indicates the tempera鄄
ture of the coolant. Under most
driving conditions, the needle will
remain

at

approximately

the

CAUTION:
If the air pressure indicates the
pressure that is below red zone
do not drive the vehicle. This is
very dangerous.

16

halfway point. Stop and go driving,
driving at high speeds during warm
weather or driving up a steep gra鄄
dient may cause the poi nter to
move toward the red sector. If your
vehicle overheats,

water lamp

comes and the indicator goes up.
However when the quantity of
coolant is below of the specifica鄄
tion, the warning buzzer will sound.
At this time, stop your vehicle im鄄
mediately.
VOLTAGE GAUGE

The voltmeter indicates the battery
state of charge. Check while the
engine is running. The pointer
should always indicate between 20
and 30 volts.
If the pointer reads above 30 volts
or below 20 volts, contact your
nearest authorized JAC dealer.
OIL PRESSURE GAUGE

The gauge indicates the engine oil
pressure while the engine is run鄄
ning.

If the gauge indicates below 0.5
kg/cm

2

, oil warning lamp comes on

and buzzerwill sound at the same
time.
At this time stop the engine imme鄄
diately and check the lubricating
system.

NOTE:
Engine oil pressure when the
engine is cold may go up
above normal pressure. If the
engine is warm, the gauge will
indicate normal pressure Imme鄄
diately.
If the oil filter is clogged, the oil
pressure warning light comes
on but the buzzer will not
sound.

INSTRUMENTS & CONTROLS

17

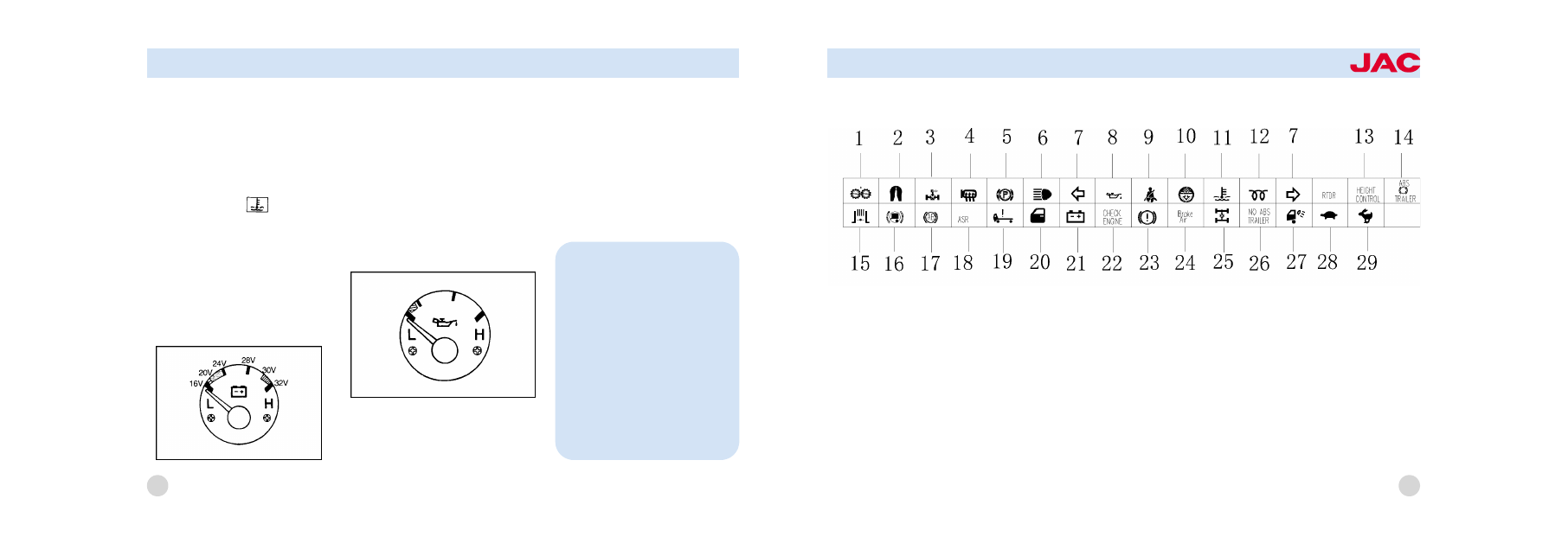

1. Auto Grease warming light
2. Trailer lock indicator light (only tractor)
3. P.T.O warning light
4. Heater mirror indicator light
5. Parking brake warning light
6. High beam indicator lights
7. Turn signal indicator lights
8. Oil pressure warning light
9. Seat belt warning light
10. Dust indicator light

11. Engine overheat warning light
12. Air heater /Relay indicator light
13. High control indicator light
14. Trailer ABS check indicator light
15. Exhaust brake warning light
16. Trailer brake light
17. ABS warning light
18. ASR warning light
19. Cab tilting warning light
20. Door ajar warning light

21. Charging system warning light
22. Engine check warning light
23. Brake warning light
24. Air pressure warning light
25. Antislip regultor light
26. Trailer NO ABS indicator
27. Working light indicator light
28. Low indicator light
29. High indicator light

INDICATOR LIGHTS
