If the parking brake handle still travels more than the standard value, then use
the adjusting nuts to adjust the length of the parking brake cable.
(1) Loosen the locknut.
(2) Use adjusting nut and adjusting bolt to adjust the length of the parking brake
cable.
(3) Tighten the adjusting nut, and lock it with locknut.

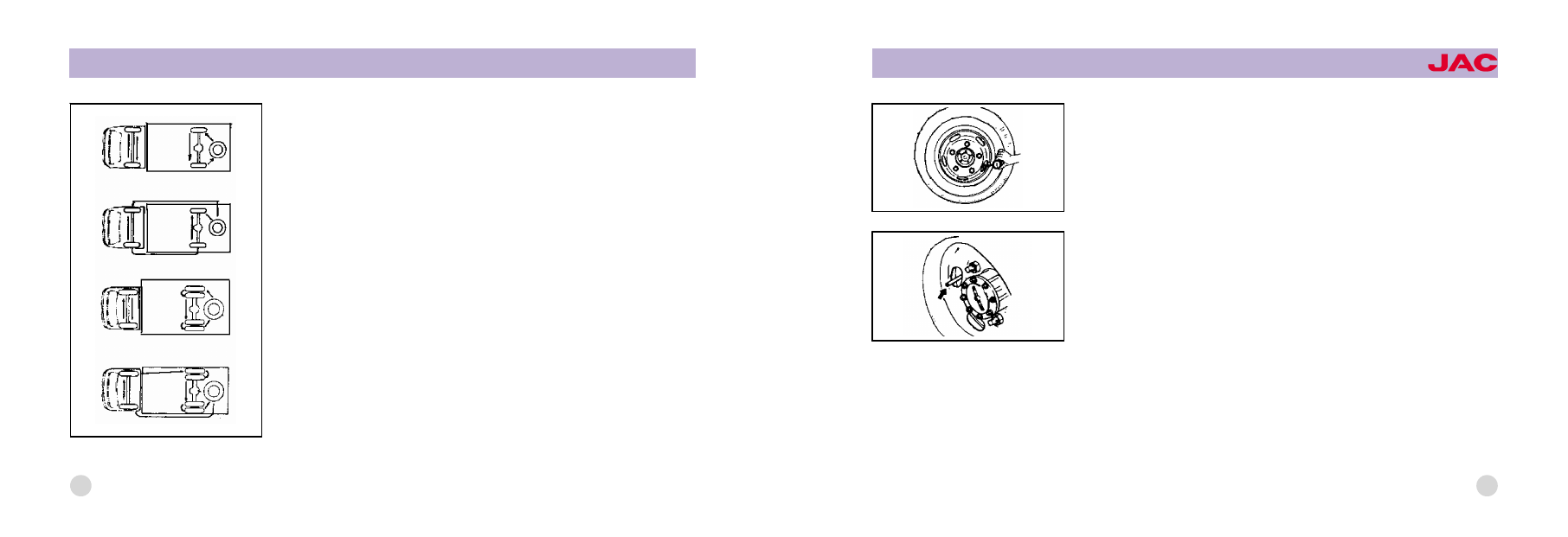

Tire replacement in rotation
In order to keep an even abrasion degree of all the wheel tires and to prolong
their service life, the front and rear tires should be exchanged in their positions
in the order shown in the figure.
Exchange the tires every 9000km.

130

OWNER爷S MANUAL

JAC High end Light Trucks

Inflation pressure of tires
The standard inflation pressure for the tires: 670kPa
The tire pressure check and their maintenance should be done at the time
when they are in cold state (over 3 hours parking or less than 1.6km running).
It is mandatory to keep a tire inflation pressure value up to the requirement.
For the trucks with dual wheels as the two-tire rear wheels, it will suffice to use
general inflating valve spanner to help measure the air pressure of the tires on
the inner side.

131

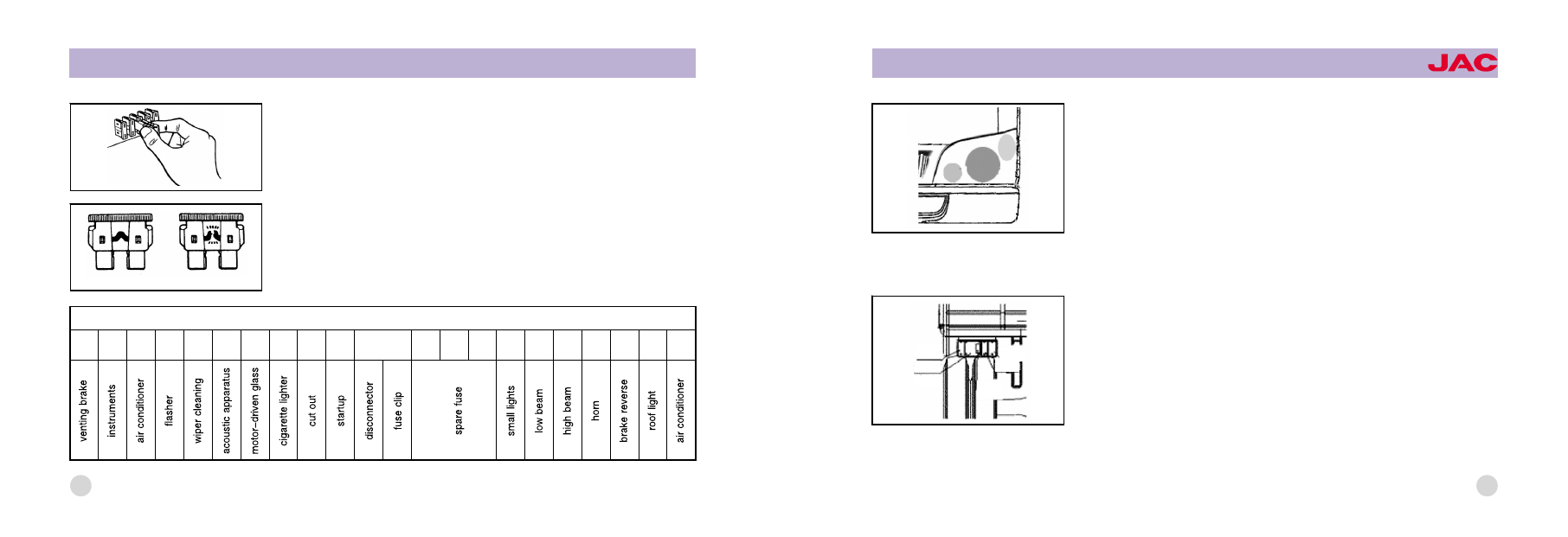

Plug-in fuse

Starter

132

Insert type fuse
If the head lights or other elements cannot work but the fuse is OK, then you
should check the insert type fuse. If it is already melt broken, change for a new
one. A JAC insert type fuse must be used for the change.
No steel wire is allowed to be used, even if it is temporary use. It will bring
about great damage or even fire.

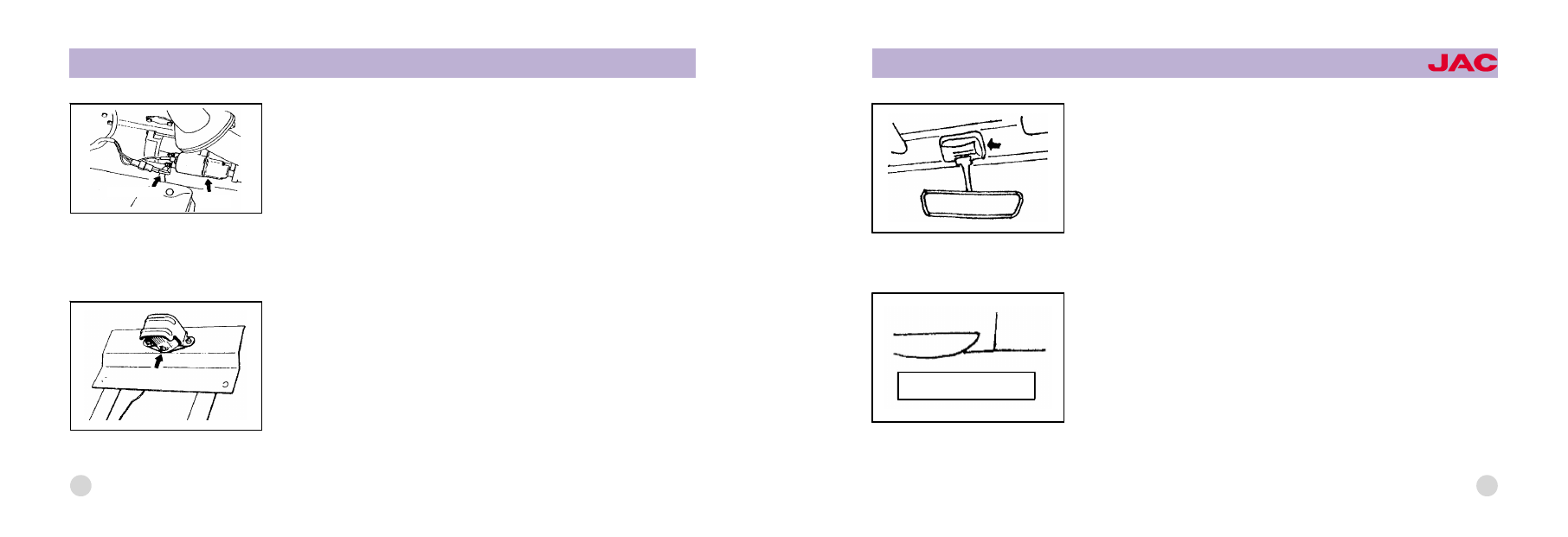

License light
Screw off the fixing bolts before taking down the glass.

OWNER爷S MANUAL

JAC High end Light Trucks

Fuse in-place tag

Roof light and interior mirror
The lampshade can be simply taken out by hand, and then take down the bulb.

Fuse box
The fuse box is located under glove compartment. Open the fuse box and you
can check and replace the fuse. The box cover can be pulled out by hand.
Please use a pair of nipper pliers to change the fuse.

133

schematic of different fuse installation

15A 10A 15A 15A 15A 15A 20A 15A 15A 30A

15A 20A 30A 20A 15A 20A 15A 15A 10A 30A

Normal

broken

If the fuse is found broken, check and try to find out the reason for that. Take
necessary maintenance measures before fuse replacement.
Before changing the fuse, turn the start switch to "LOCK" position, and must
use fuses of the same current rating.

134

OWNER爷S MANUAL

JAC High end Light Trucks

Front light set
When replacing bulbs, take down the cover first, then the decoration bands for
the headlights screw off the 4 screws, and the bulbs can be taken out.

Rear light set
When replacing the bulbs, you have to take down the tail light before taking out
the bulb from behind the tail light.

Non-return reflector

Turn signal light

Brake light

Rear light

Rear fog light

Reverse light

135

136

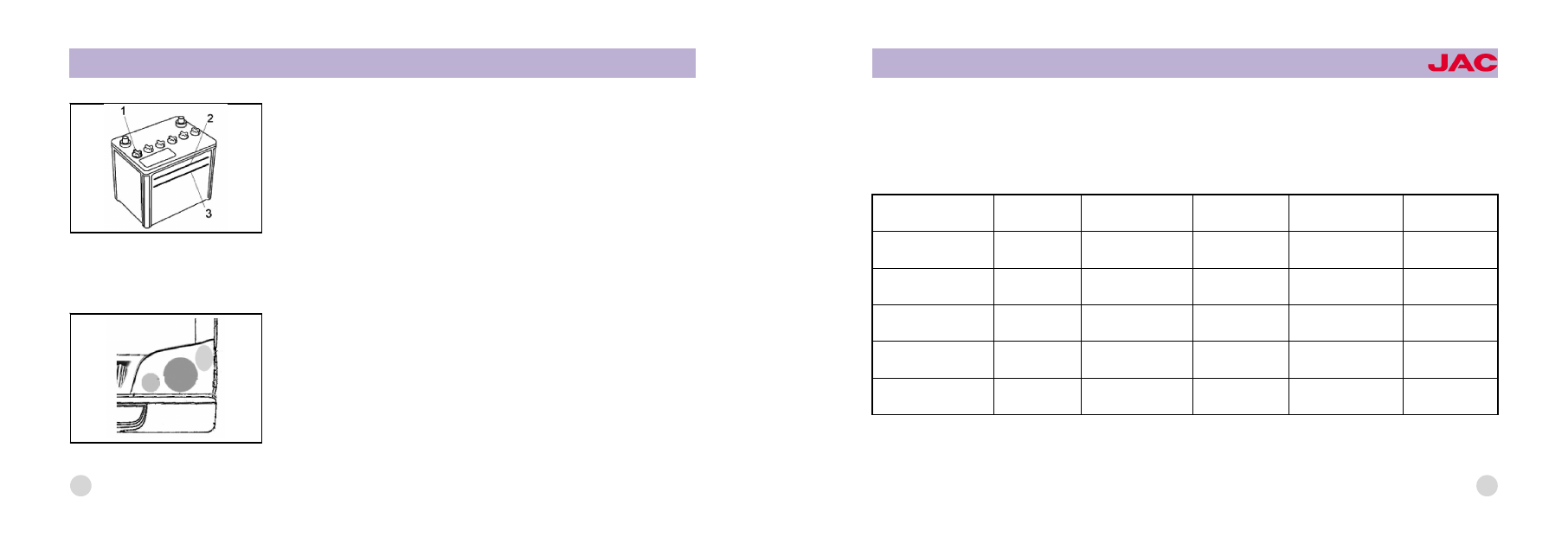

Battery electrolyte level
The battery electrolyte level should be between the upper and lower scale
marks. If the level is too low, it is necessary to add more distilled water.

Headlights
Properly adjust the headlights, to ensure adequate illumination level on the
highways and no dazzle lighting to drivers in other vehicles head-on. When you
need to adjust the headlights, you'd better contact the authorized JAC service
stations that have special equipment.
The headlights' lighting
Tighten the Screw A for vertical adjustment, and tighten Screw B for horizontal
adjustment.

OWNER爷S MANUAL

JAC High end Light Trucks

User

Power(W)

User

Power(W)

User

Power(W)

Front windshield wiper

60

Rear fog light

25

Brake light

25伊2

Front fog light

55伊2

High beam

60伊2

Low beam

55伊2

Reverse light

20伊2

CD set

80

Electric horn

42

Marker light

10伊5

Blower

120

Turn signal light

21伊4

Ceiling light

10

Instruments

70

Others

30

Replacement of bulbs
The removable parts of all lamps are illustrated respectively for reference.
The switches must be turned off when replacing the bulbs and only bulbs of the same rating can be used. The standard
bulb ratings are listed below:

137
