POWER STEERING 3B1-15

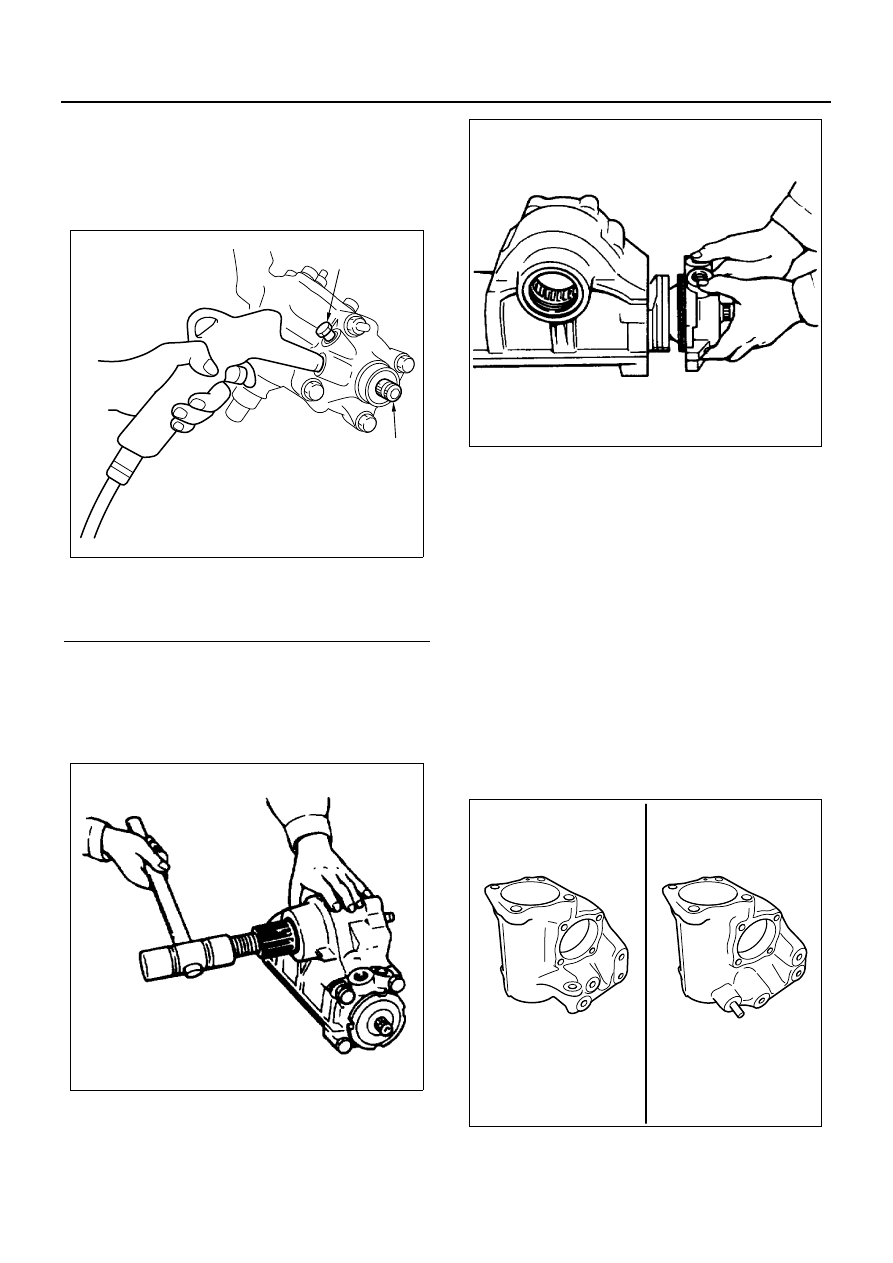

Caution:

• Be careful because the oil seal may suddenly fly

out due to air pressure.

• Take care not to damage the pipe seating area in

port.

4. Lock Nut
5. Bolt
6. Sector Shaft Assembly and Side Cover Assembly

When removing, take care so as not to cause dam-
age to the serrations, threads and oil seal.

7. Bolt
8. Valve Housing and worm shaft Assembly

Remove piston with valve housing.
Always keep ball-nut assembly in a horizontal po-
sition and avoid holding it vertically.

9. Body Assembly

Inspection and Repair

Make necessary correction or parts replacement if wear,
damage or any other abnormal conditions are found
through inspection.
Visual Check
Inspect the following parts for wear, damage or other ab-
normal conditions.

• Gear box
• Sector  shaft
• Needle roller bearing
• Piston and worm shaft
• Oil seal, Dust cover, Y-gasket, O-ring and seal ring

Gear Box
Check the body for cracks, and body inner surface and
piston sliding surface for scratches.

Legend

1. Plug
2. Stub shaft

1

2

N3A0449E

N3A0142E

N3A0144E

NPR . NQR . NPS

NHR . NKR

N3A0450E

3B1-16 POWER STEERING

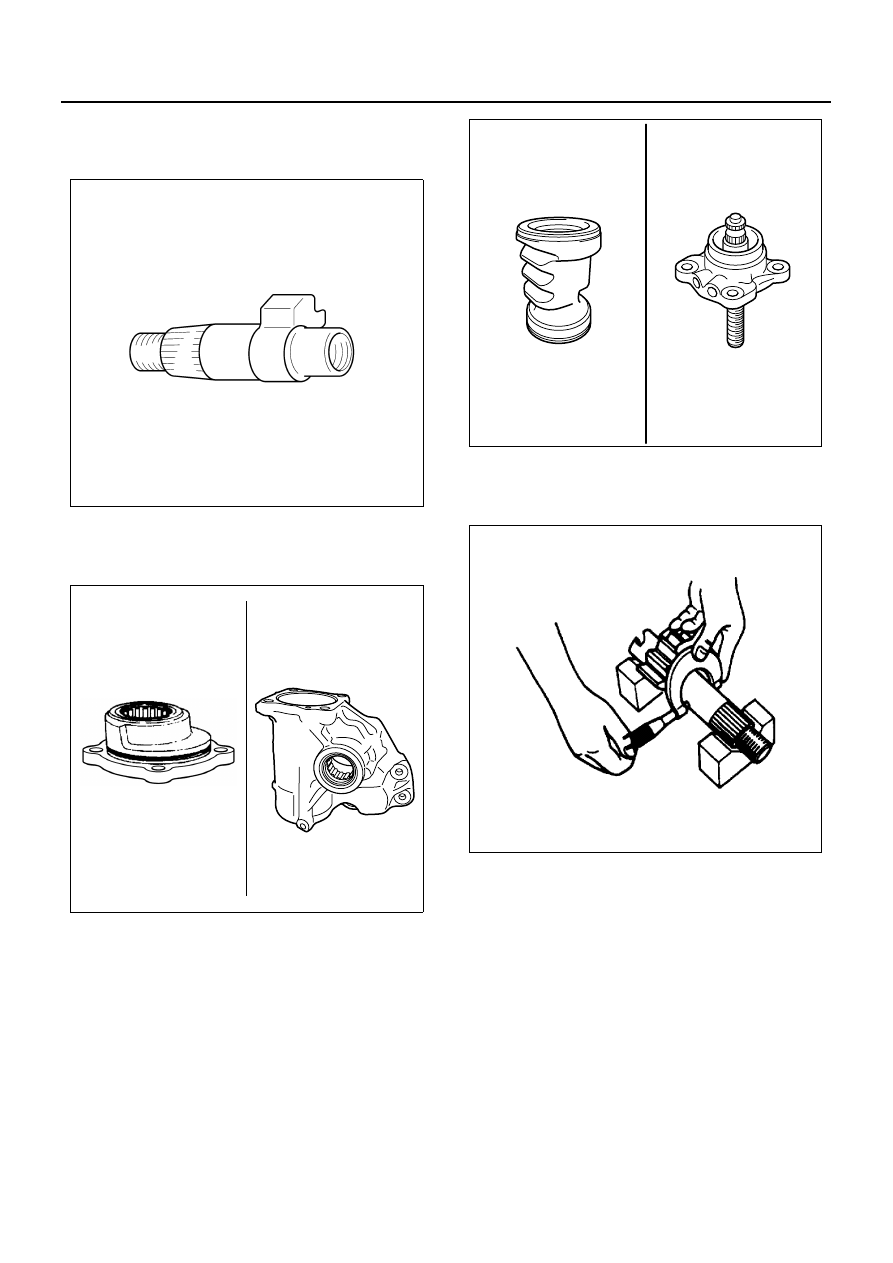

Sector Shaft
If the shaft is worn, twisted, scratched or partially worn,
replace it with a new one.

Bearing
If the bearing race surface is worn, scratched or seized,
replace it with a new assembly.

Piston and Worm Shaft
If the piston surface is remarkable worn or play is exces-
sive, replace with a new assembly.

Measurement of Sector Shaft Outside Diameter
Standard: 39.975 mm (1.574 in)
Limit: 39.925 mm (1.572 in)

Measurement of Play between Sector Shaft and
Needle Roller Bearing
Limit: 0.12 mm (0.0047 in)

N3A0159E

N3A0470E

N3A0451E

N3A0162E

POWER STEERING 3B1-17

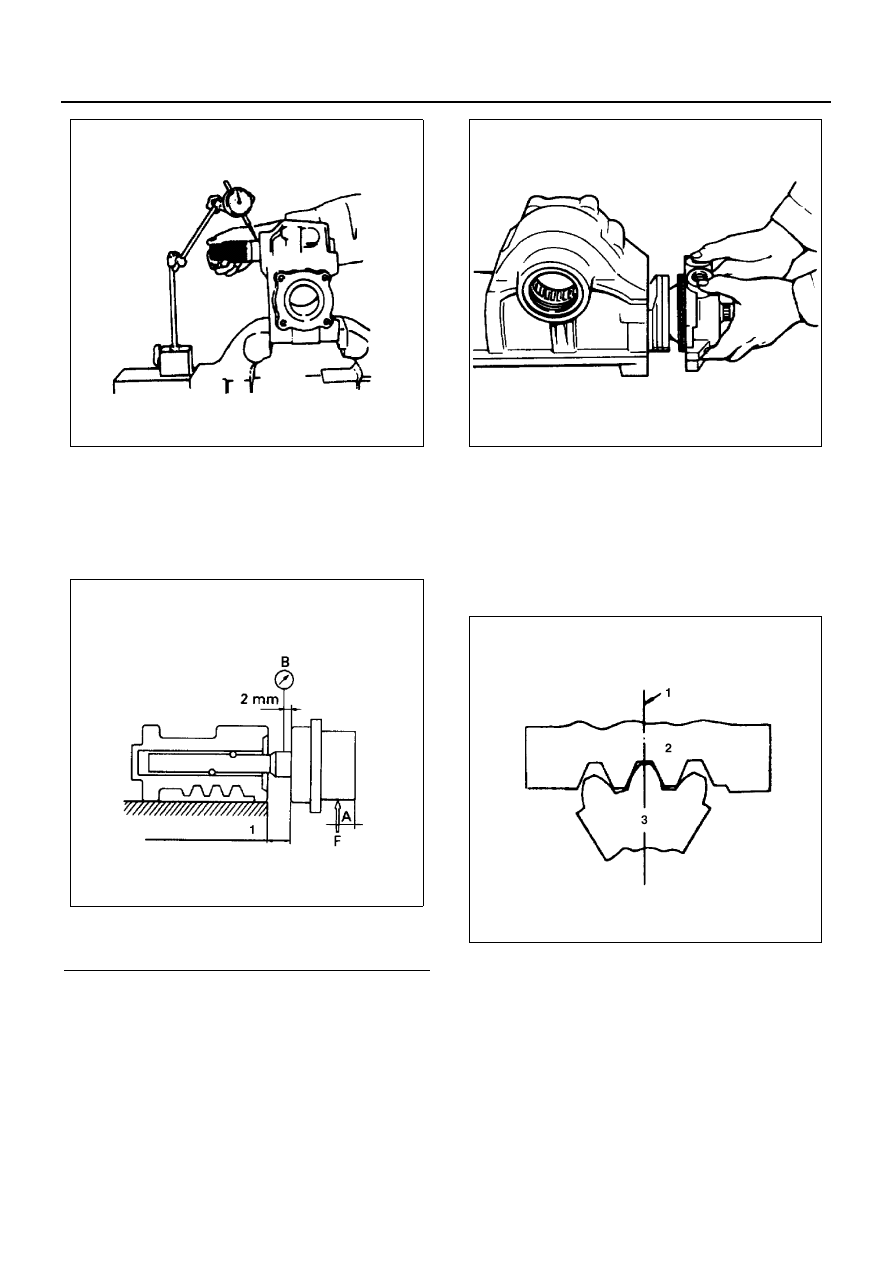

Valve Housing Assembly
Measure the end play of the ball screw in the axial direc-
tion.
A: 16 mm (0.6299 in)
F: 39 N (4 kg/11 lb)
B (end play): 0.5 mm (0.0197 in) or less

Reassembly

1. Body Assembly
2. Valve Housing Assembly

Tighten:

• Valve housing and worm shaft assembly bolt to

NHR, NKR: 59 N

⋅m (6.0 kg⋅m / 43 lb⋅ft)

NPR, NQR, NPS: 103 N

⋅m (10.5 kg⋅m / 76 lb⋅ft)

Install the parts with the valve side turned to front
and worm gear of piston toward the sector gear.
Apply liquid to the valve housing contact surface.

3. Bolt
4. Sector Shaft Assembly and Side Cover Assembly
5. Bolt

Tighten:

• Side cover bolt to 59 N

⋅m (6.0 kg⋅m / 43 lb⋅ft)

Align the center tooth (1) of piston (ball nut (2)) with
that of the sector shaft (3).

6. Lock Nut

1) Install drop arm.
2) Hold the sector shaft in a straight ahead posi-

tion.

3) With the adjuster screw, adjust the preload to

specification.

Preload Between Sector Shaft and Ball Nut
1.3 N

⋅m (0.13 kg⋅m/1 lb⋅ft) or less

Legend

1. Neutral position

N3A0163E

N3A0164E

N3A0144E

N3A0192E

3B1-18 POWER STEERING

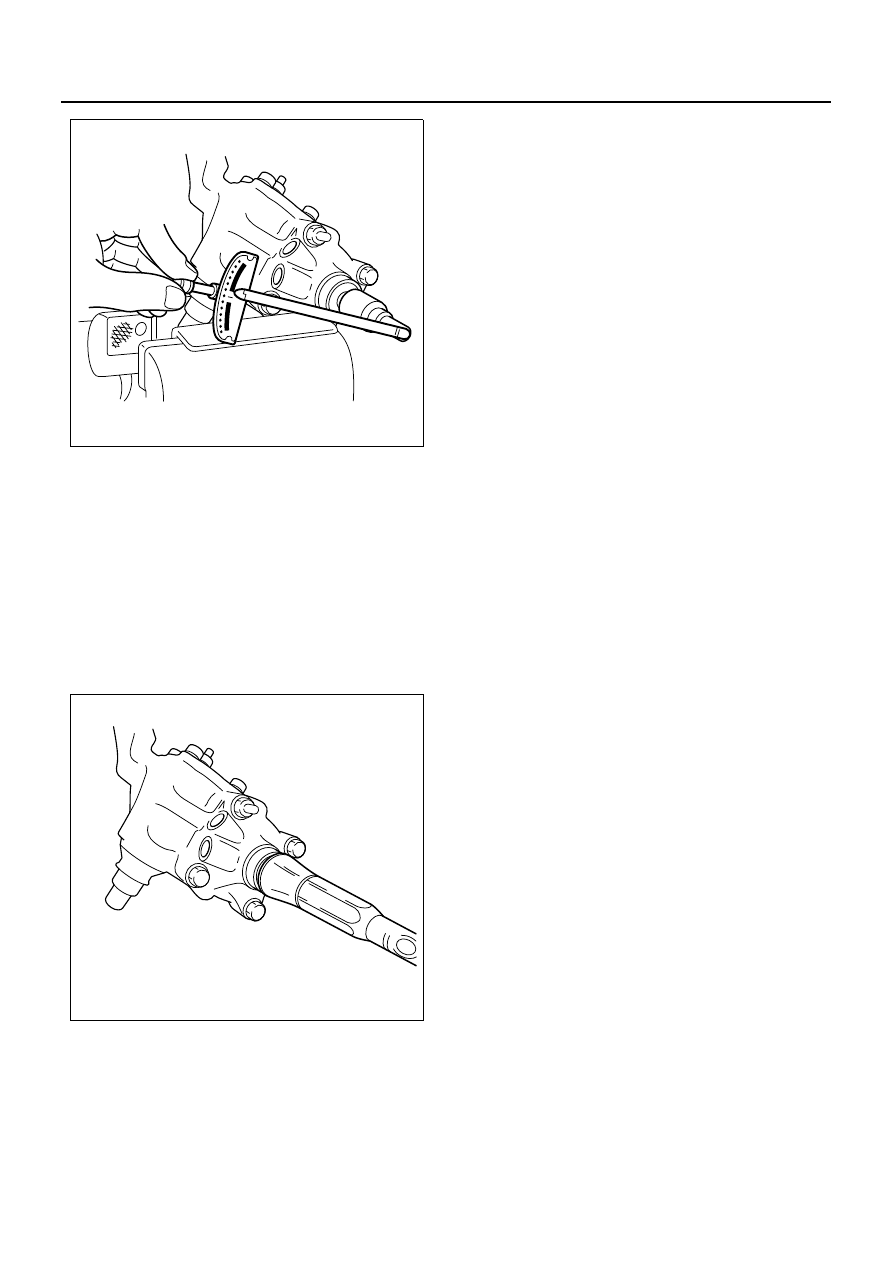

4) Apply liquid gasket to the lock nut. Adhesive liq-

uid gasket (JIS K6820 Category 1), HERME
SEAL 101Y, THREE BOND 1102 or equivalent

5) Tighten the lock nut.

Tighten:

• Lock nut to 69 N

⋅m (7.0 kg⋅m / 51 lb⋅ft)

7. Oil seal

• Use new one.
• Apply a thin coat of power steering fluid to the

lip, and check the installation direction.
Installer: 5-8522-0026-0

8. Dust seal

• Face the dust lip side outward.

9. Retaining ring

• Face the surface with chamfered periphery to-

ward the oil seal side.

• Use new one.

N3A0469E

N3A0452E
