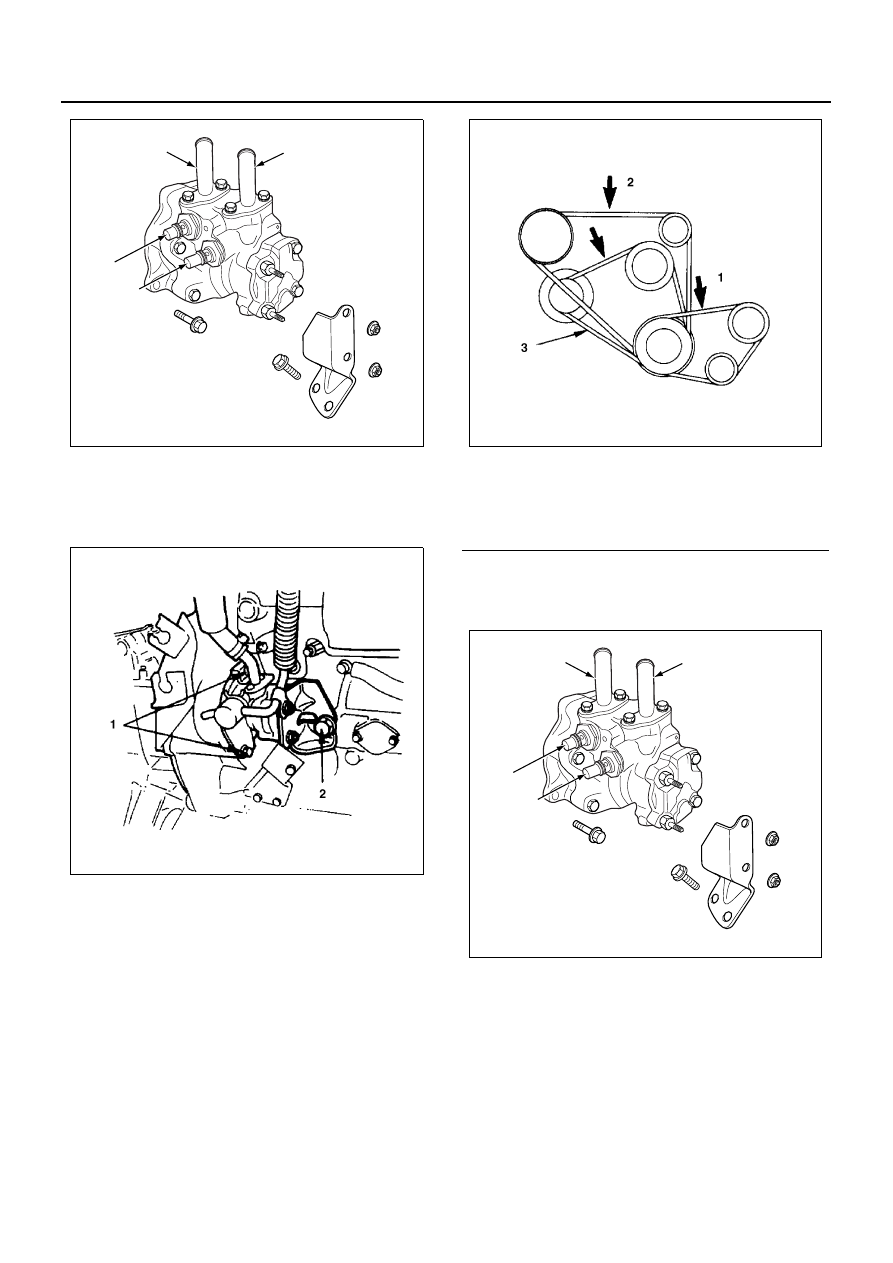

POWER STEERING 3B1-11

4HF1 Engine

• Loosen three fixing bolts for power steering pump

(Two on the flywheel side (1) and one on the cylin-
der body side (2)) and remove them.

Installation

4J Series Engine

Tighten:

• Bolt and nut to

Pump and bracket assembly: 19 N

⋅m (1.9 kg⋅m / 14

lb

⋅ft)

Oil pipe bracket: 19 N

⋅m (1.9 kg⋅m / 14 lb⋅ft)

Clip bolt: 10 N

⋅m (1.0 kg⋅m / 87 lb⋅in)

• Install the drive belt for the power steering pump

and adjust the belt tension. Press the middle of the
belt with a 98N (10kg) weight to measure the de-
flection of the belt.

Belt Deflection
8 — 12 mm (0.315 — 0.472 in)

4HE1 Engine

1. Attach new O-ring and install hydraulic pump as-

sembly to the engine.

2. Install booster outlet pipe (2) and nut.

Tighten:

• Nut to 23.5 N

⋅m (2.4 kg⋅m / 17 lb⋅ft)

3. Install power steering outlet flexible hose (1) and

nut.

Tighten:

• Nut to 23.5 N

⋅m (2.4 kg⋅m / 17 lb⋅ft)

4. Connect hydraulic booster inlet hose (3).
5. Connect power steering inlet hose (4).
6. Install clips for hydraulic booster lines.
7. Connect air intake hose.

1

2

3

4

N3A0139E

N3A0138E

Legend

1. Power steering pump drive belt
2. A/C compressor drive belt
3. A/C generator cooling fan drive belt

N3A0133E

1

2

3

4

N3A0139E

3B1-12 POWER STEERING

8. Install exhaust pipe with exhaust brake.
9. Fill the power steering and hydraulic booster sys-

tems with DEXRON

®

-III.

Bleed the power steering system as outlined in this
section.
Bleed the hydraulic booster system. Refer to “Hy-
draulic Booster Line Bleeding” in Section 5.

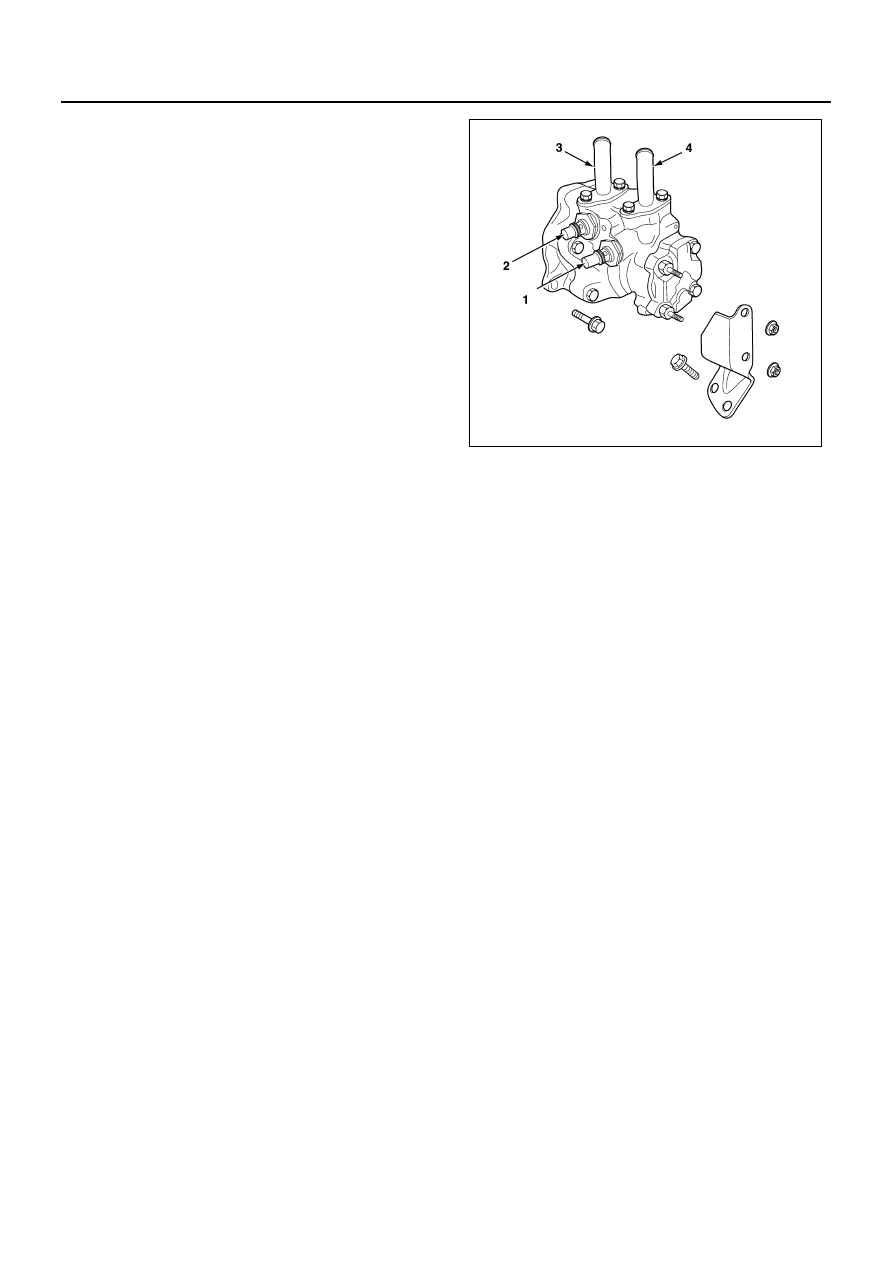

4HF1 Engine

• Attach new O-rings and tighten them to the speci-

fied torque.

Tighten:

• Power steering pump bolt to

Flywheel side: 43 N

⋅m (4.4 kg⋅m / 32 lb⋅ft)

Cylinder body side: 44 N

⋅m (4.5 kg⋅m / 33 lb⋅ft)

Tandem Hydraulic Pump

Removal

• Block the vehicle wheels and apply the parking

brake.

• Disconnect the battery ground cable.

1. Disconnect air intake hose at turbocharger side.
2. Raise the vehicle and remove front exhaust pipe

with exhaust brake.

• Remove bolts at manifold, silencer and support

bracket.

3. Place a container under the hydraulic pump as-

sembly to catch fluid when disconnecting hoses.
Clean the surfaces around fittings before removing
them.

4. Remove power steering outlet flexible hose (1) and

nut.

5. Remove hydraulic booster outlet pipe nut.
6. Remove clips for hydraulic booster lines on the fly-

wheel housing.

7. Remove clip for hydraulic booster lines on the left

sidemember.

8. Hydraulic booster inlet hose (3).
9. Power steering inlet hose (4).

10. Remove hydraulic booster outlet pipe (2) from the

pump.

11. Remove hydraulic pump assembly with bracket

and O-ring.

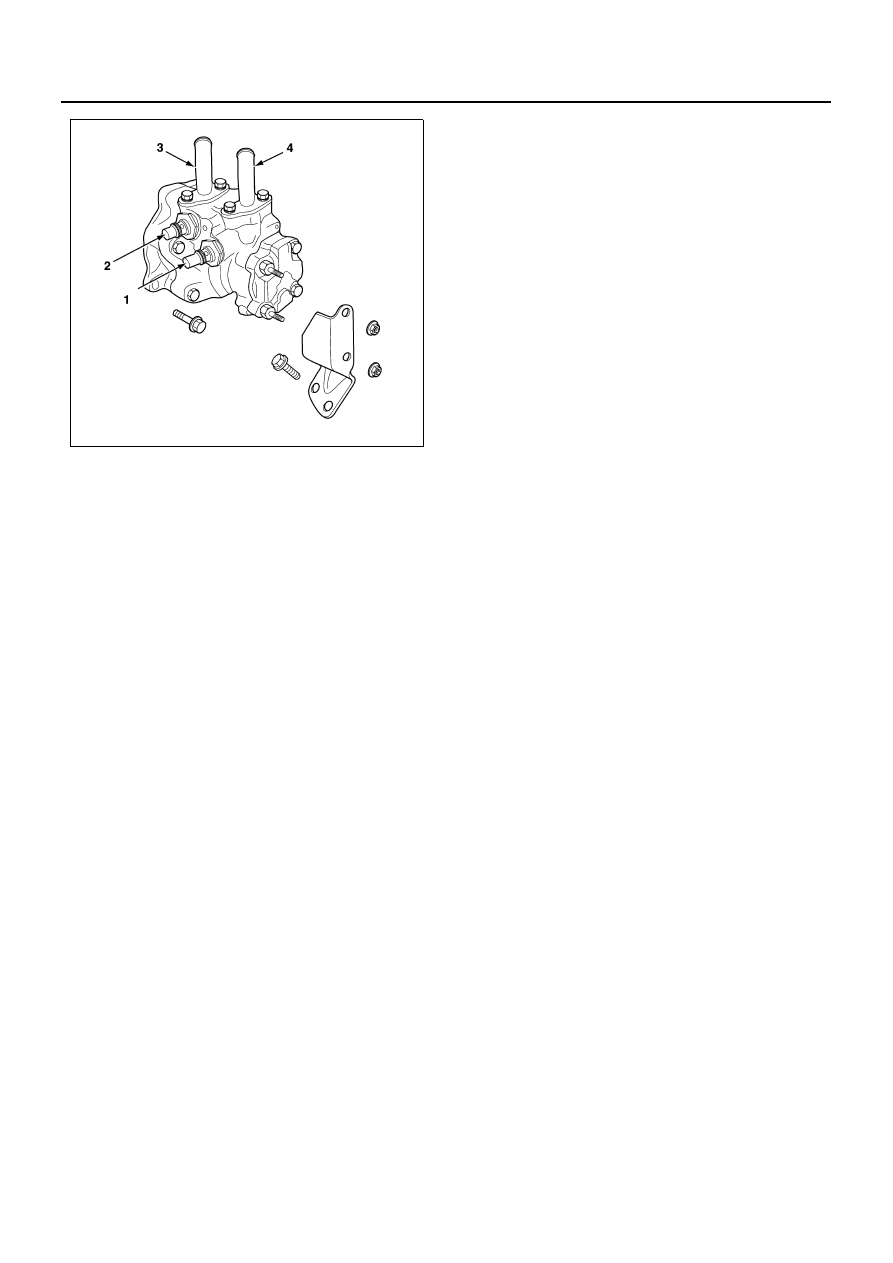

Installation

1. Attach new O-ring and install hydraulic pump as-

sembly to the engine.

2. Install booster outlet pipe (2) and nut.

Tighten:

• Bolt and nut to 23.5 N

⋅m (2.4 kg⋅m / 17 lb⋅ft)

3. Install power steering outlet flexible hose (1) and

nut.

Tighten:

• Bolt and nut to 23.5 N

⋅m (2.4 kg⋅m / 17 lb⋅ft)

• Put the cap on the eye joint and clamp the cap with

the fastener.

4. Connect hydraulic booster inlet hose (3).
5. Connect power steering inlet hose (4).
6. Install clips for hydraulic booster lines.
7. Connect air intake hose.
8. Install exhaust pipe with exhaust brake.
9. Fill the power steering and hydraulic booster sys-

tems with ATF DEXRON

®

-III.

Bleed the power steering system as outlined in this
section.
Bleed the hydraulic booster system. Refer to “Hy-
draulic Booster Line Bleeding” in Section 5.

N3A0139E

POWER STEERING 3B1-13

N3A0139E

3B1-14 POWER STEERING

UNIT REPAIR

Power Steering Unit

Illustrations of this section are based on RHD model.
Illustrations for LHD model are symmetrically opposite.
Power Steering Unit

Disassembly

1. Retaining ring
2. Dust seal
3. Oil seal

• Clean around the stub shaft.

• Plug the hose hole on the inlet side.
• Blow air through the hole on the outlet side to

remove the oil seal.

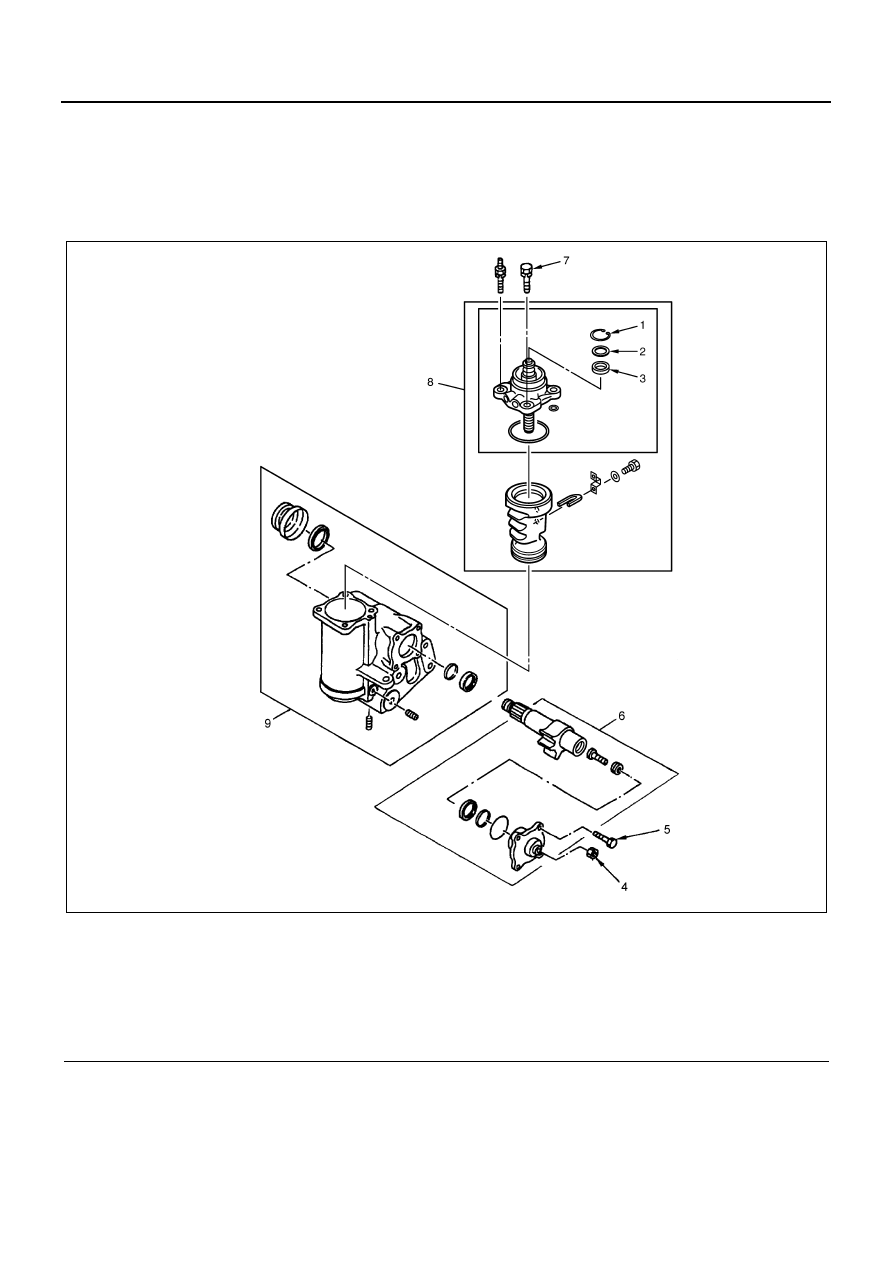

Legend

1. Retaining ring

6. Sector shaft assembly and side cover assembly

2. Dust seal

7. Bolt

3. Oil seal

8. Valve housing and worm shaft assembly

4. Lock nut

9. Body assembly

5. Bolt

N3A0448E
