Maintenance of spare wheel regulator
Check whether the spare tire is loose
and whether chain and wheel brack鄄
et spring rupture before everyday us鄄
ing; if there is anything wrong, re鄄
place it immediately. Lubrication
should be applied to the driving
parts of the riser in case of rust and
for convenient rising.
Disassemble spare wheel riser when
doing class -three maintenance.
Check, clean and replace compo鄄
nents if they have been worn greatly.

62

OWNER爷S MANUAL for

HFC1061,HFC1063,HFC1083

series trucks

Electrical equipment

63

64

1. chassis cable harness assembly
2. start/choke controller
3. electric horn device
4. generator

5. water temperature sensor
6. oil pressure sensor
7. engine earth cable
8. backgear earth cable

9. starter
10. fuel gauge sensor
11. low air pressure alarm device
12. battery

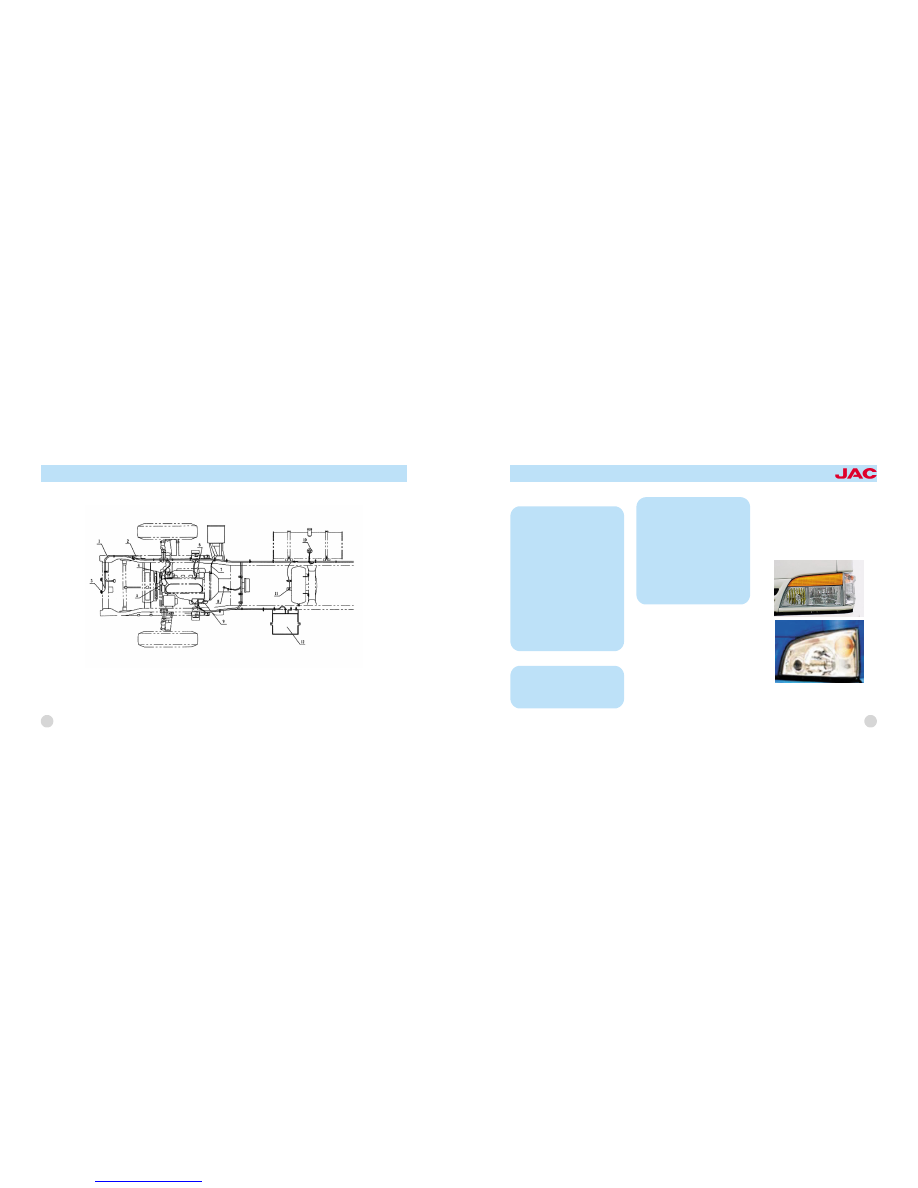

General: schematic diagram of cha-ssis electrical equipment

OWNER爷S MANUAL for

HFC1061,HFC1063,HFC1083

series trucks

65

Starter

Generator and Regulator

Lighting device.

Headlight
This series of truck have two head鄄
lights which are embedded in front of
cab symmetrically. The headlight
called double filament bulb with two
different pieces of filament and can
shine two different kinds of ray, the
brighter one is used as high light

while the dimmer one is used as low
light. If running at night, turn on the
high light to lighten the road, and
switch to low light when two vehicles
pass each other to avoid dazzling
your eyes.

In order to lighten road clearly with
headlight, adjusting stripping and

old

pa

tte

rn

ne

w

pa

tte

rn

Note:

荫

Generator should be connected

with regulator correctly and reliably,
and the polarities of generator and

regulator should be matched prop鄄
erly.

荫

Never check generator by

short-circuit fire wire and magnet鄄
ic field.

荫

The diode and insulation of

generator can be inspected with
multi -meter and ohmmeter. Don't
use megohmmeter and AC power
to inspect to avoid burning diode.

Note:

荫

Starter should be connected

with battery correctly.

荫

Every time starting, don't keep

starter working continuously for
more than 15s and stop for 1 -2
seconds in the interval, since over
hot may damage it. Rest it before
trying to start it again.

荫

After several continuative fail鄄

ures of start, check starter,
solenoid switch, battery, wires as
well as oil supply system. Retry af鄄
ter the trouble shooting.

66

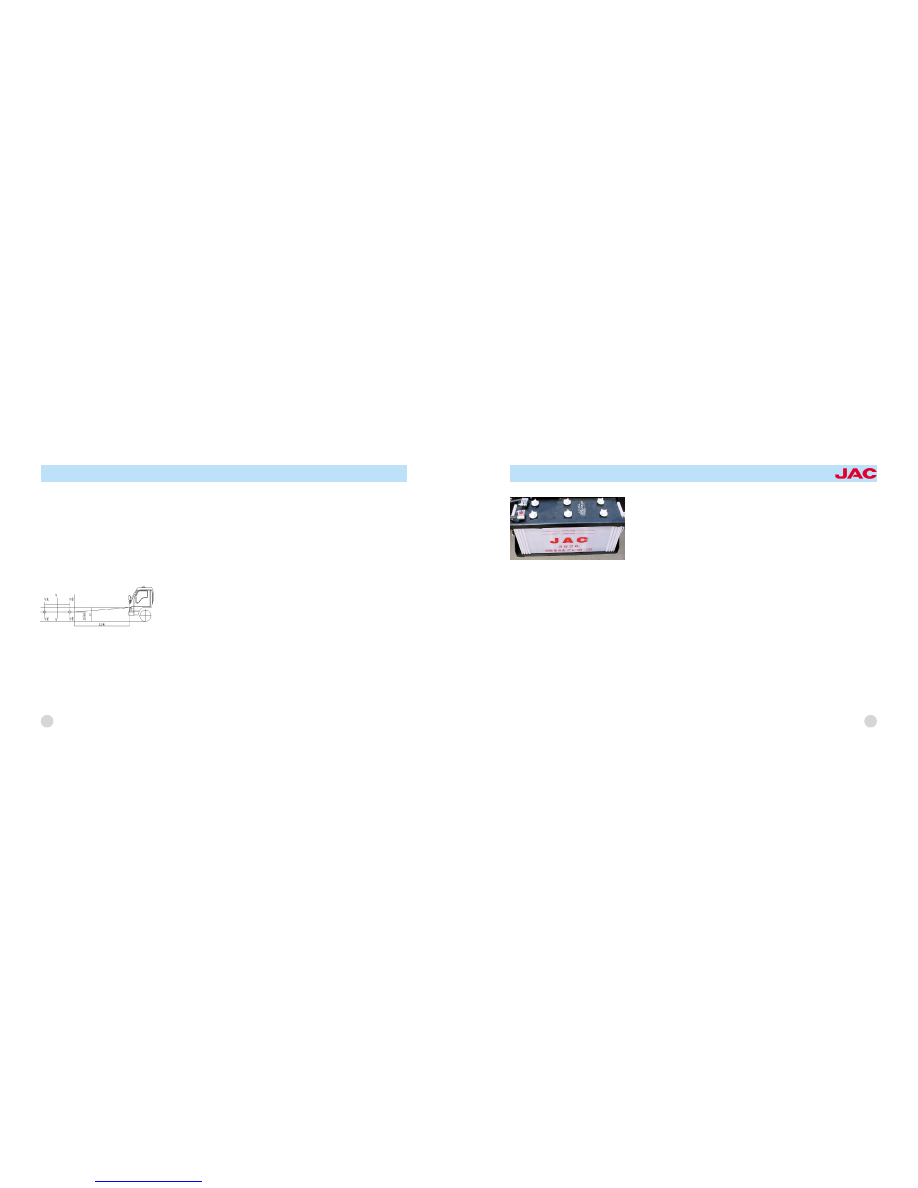

re-assembly headlight is necessary.
Methods for it: park vehicle on flat
road, put vision screen that paral鄄
leled flat surface of headlight on
place straight ahead ( also using flat
wall) to keep distance of 10m be鄄
tween vision screen and flat surface
of headlight.( figure below)

Adjust and test using measuring cell.
Oppose specified distance to mea鄄
suring cell to check offset distance of
light beam's horizontal and vertical
lighting position from left side, right
side, distance place and nearby
place on screen of measuring cell.

Adjust horizontal and vertical adjust鄄
ing screw

of

headlight.

Adjust

dimmed beam to make the offset dis鄄
tance that left and right light drift to
left and right side(Vleft-Vleft, Vright-
Vright are midpoint) be limited to
100mm.
Small light
Two small lights are embedded on
the two symmetrical corner of front
panel. They should be turned on
when vehicle parks in dark or fog or
when vehicle runs on bright road to
show the position and the width of
the vehicle.
Fog light
Fog light can light further in fog than
other light. They should be turned on
when vehicle runs or parks in fog or

in dark to ensure vehicle can be
seen clearly. Fog light is combined
with headlight.
Ceiling light
The ceiling light is mounted on the
ceiling, and it is combined with in鄄
side rear mirror together. It can light鄄
en the cab, and it can also observe
the condition backward.

Battery

Battery equipped to trucks of this se鄄
ries is aneroid and sealed by a plas鄄
tic case, and it has a big capacity as
well as a light weight.
Use & Note
1. Keep the case clean in case of
discharging to reduce the capacity.

OWNER爷S MANUAL for

HFC1061,HFC1063,HFC1083

series trucks

2. Make sure that the holes on the
upper cap not choked, or the plate
will be damaged by the vapor pro鄄
duced by electrolyzing.
3. The electrolyte level should be
10~15mm higher than the plate. Only
distilled water can be filled into the
battery. Never fill the battery with
fountain or river water, for they will do
harm to it.
4. Check specific gravity and level of
the electrolyte regularly. Do it every
10~15 days in winter, while every 5~

10 days in summer. Specific gravity
is measured with gravimeter. Table 1
shows normal specific gravity of the
electrolyte.
5. The battery should always being
charged. Check voltage of the bat鄄
tery if engine is hard to start. Charge
additionally if it is detected that spe鄄
cific gravity of electrolyte lower than
1.18 ~1.20, otherwise, battery plate
will be vulcanized and it will reduce
lifespan of the battery. Additional
charging should be kept for 13 ~16
hours, and it can take in 1/10 of ca鄄
pacitance into battery. Cut down the
charging current by half after single
cell's voltage reaches 2.4V, and the
charging time should be 3~5 hours.
If the specific gravity of electrolyte

don't rise any more, and this situa鄄
tion keeps for 2~3 hours, it indicates
that the accumulator has been
charged fully. Table 2 shows the re鄄
lationship between temperature and
the corrected specific gravity value
of electrolyte.
6. Protect the joint of terminal post
and wire from dirt and looseness, or
the terminal post will be burnt out. Af鄄
ter tightening the joints, apply a
vaseline coat on the terminal post
that can protect the joints from rust
and loose contact, so that engine
can start easily.
7. If left unused for a long time, the
battery should be removed and pre鄄
served in a place where is dry,
shady, cool, and venrilative. Addi鄄

67

tional charging should be done once

every month.

Local temperature

Specific gravity of fully charged battery

under 15益

Where temp -40益 above in winter

1.290

1援260

Where temp -30益 above in winter

1援280

1援250

Where temp -20益 above in winter

1援270

1援240

Where temp 0益 below in winter

1援270

1援240

Winter

Summer

Where temp -40益 below in winter

1.310

1.270

Table 1 Specific gravity of electrolyte

Measured temp of electrolyte

+45益

+30益

+15益

0益

-15益

-30益

-45益

Corrected value on hydrometer

+0.02

+0.01

0

-0.01

-0.02

-0.03

-0.04

Table 2 corrected specific gravityvalue of electrolyte under 15益

68

OWNER爷S MANUAL for

HFC1061,HFC1063,HFC1083

series trucks

69

sensor

Fuel level gauge sensor.
The fuel level sensor adopts sliding-
resister type. Floaters rise and drop
with the oil level changing, which
causes the resister to connect or
short-circuit to make the electromag鄄
netic fuel level gauge change. Con鄄
nect terminal of the fuel level alarm
lamp with the indicator light to indi鄄
cate the lowest fuel level.
Water temperature gauge sensor
The temperature sensor is a thermis鄄
tor that is mounted in water jacket to
indicate temperature of cooling water
and it matches with the water tem鄄
perature gauge on instrument board.
The water temperature sensor has a
negative temperature coefficient and

its resistance decreases with the in鄄
crease of water temperature, which
change current going by it. Don't re鄄
place the sensor with a positive tem鄄
perature coefficient one, or the water
temperature gauge will not work cor鄄
rectly.
Oil pressure alarm
Oil pressure alarm device is a normal
closed switch. It will be opened
when oil pressure reaches or over
the lowest pressure, so that circuit is
disconnected and indicator goes out.
