2-42 CAB AND FRAME

2. Insert the window regulator through the working

hole to tighten the 5 mounting screws to the speci-
fied torque.

Tighten:
Window regulator mounting screw to 7 N

⋅m (0.7 kg⋅m/

5.2 lb

⋅ft)

3. Glue the water-proof sheet with butyl tape secure-

ly. Check it for breakage.

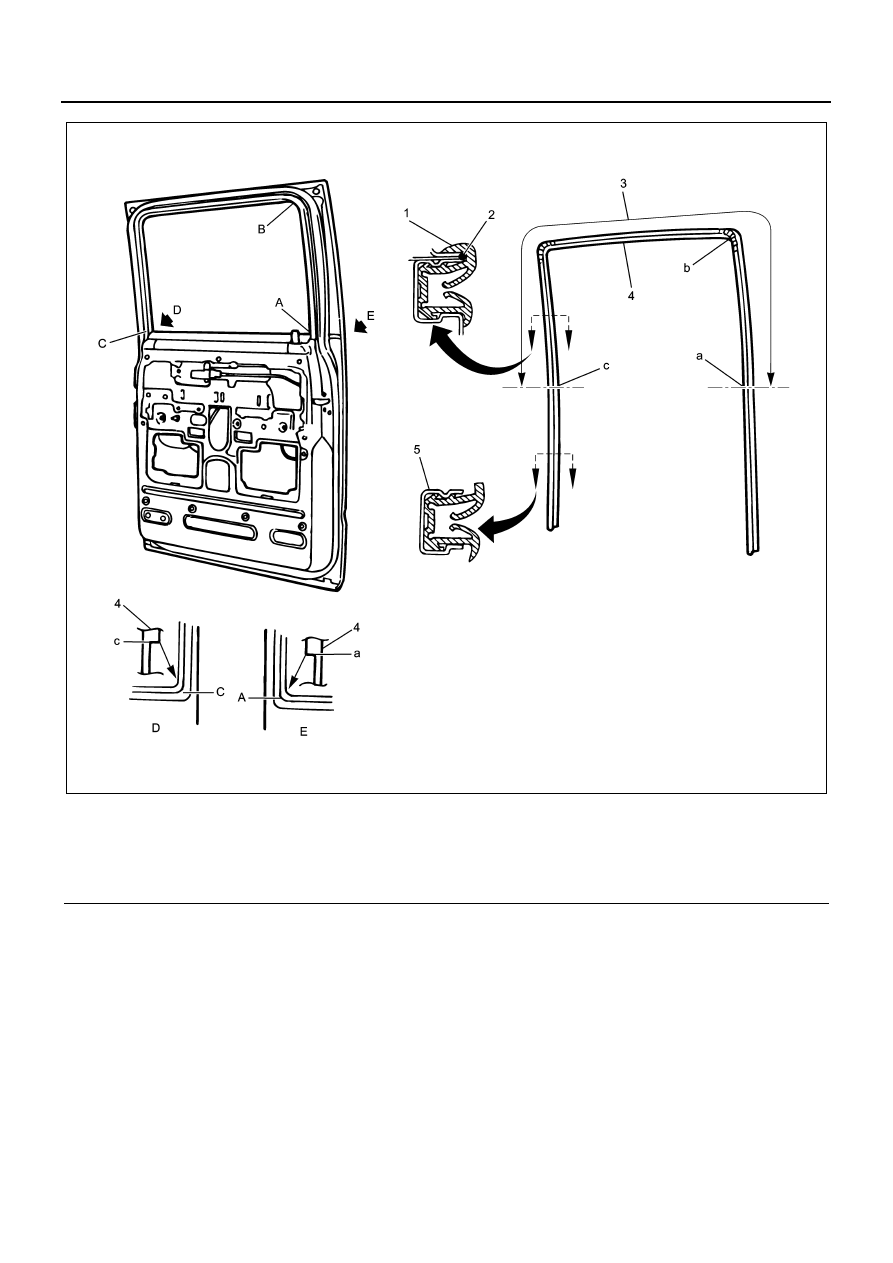

Legend

1. Lip

4. Glass run

2. Sealant application range

5. Channel within panel

3. Sealant

N2A0076E

CAB AND FRAME 2-43

Door Lock Assembly

Removal

1. Door trim pad
2. Water-proof sheet

• Refer to “Window regulator” in this Section.

3. Glass run rear channel

• Pull out the 2 mounting screws.

4. Door lock assembly

• Disconnect each link and remove the 3 mount-

ing screws.

Installation

For installation, reverse the removal procedure taking
the following points into consideration.

1. Tighten the door lock assembly to the specified

torque.

Tighten:

• 15 N

⋅m (1.5 kg⋅m/11.1 lb⋅ft)

2. After installation, check the operation.

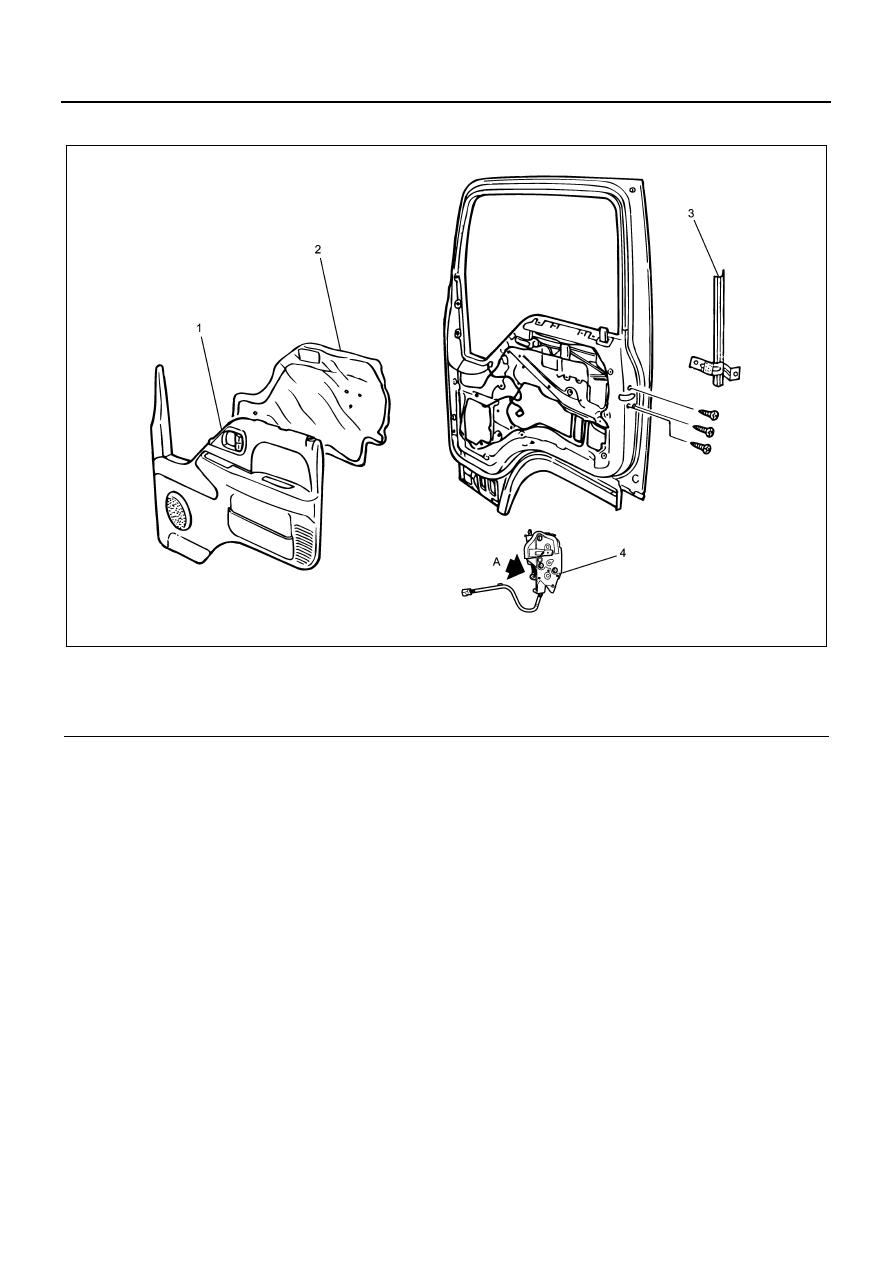

Legend

1. Door trim pad

3. Glass run rear channel

2. Water-proof sheet

4. Door lock assembly

N2A0077E

2-44 CAB AND FRAME

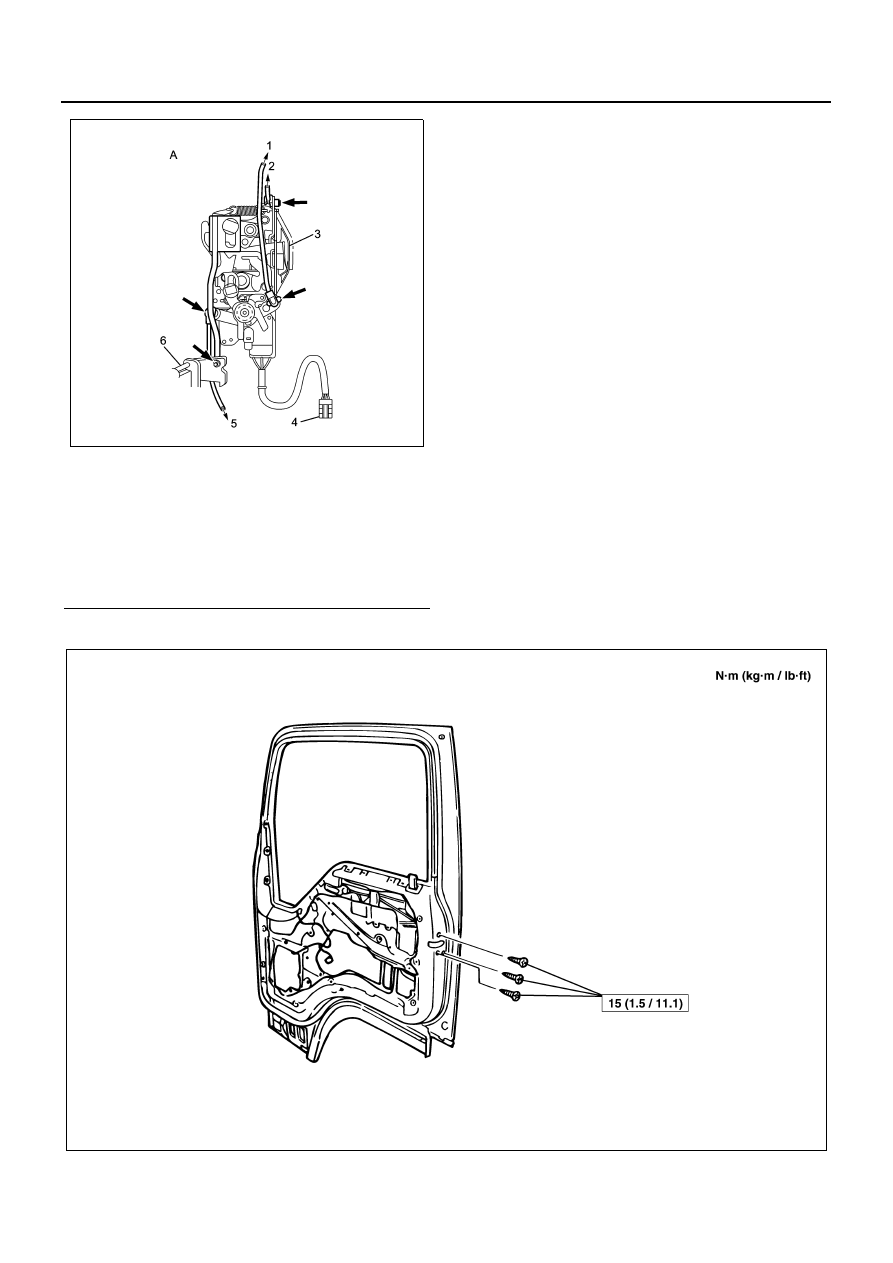

Fixing Torque

Legend

1. Door inside lock knob
2. Door inside handle
3. Door lock assembly
4. Door lock switch connector
5. Door lock cylinder
6. Door outside handle

N2A0078E

N2A0079E

CAB AND FRAME 2-45

Door Outside Handle and Door Lock Cylinder

Removal

1. Door trim pad
2. Water-proof sheet

• Refer to “Window regulator” in this Section.

3. Door outside handle (1)

• Disconnect the link and remove the 2 mounting

bolts.

4. Door lock cylinder

• Disconnect the link and pull out the clip.

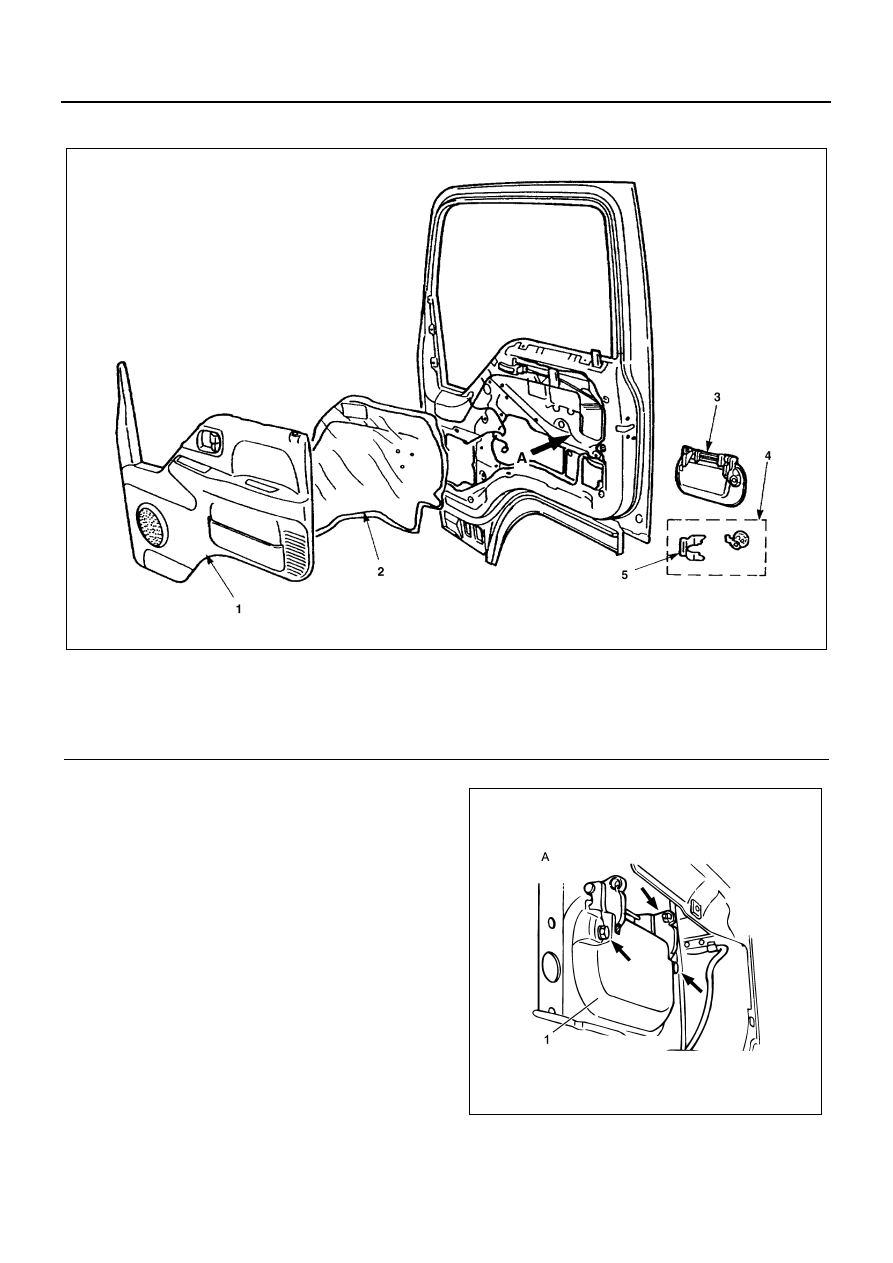

Legend

1. Door trim pad

4. Door lock cylinder

2. Water-proof sheet

5. Clip

3. Door outside handle

N2A0080E

N2A0081E
