2-10 CAB AND FRAME

Precautions after installation

• As described before, fix the periphery by using a

gummed tape as an auxiliary means in the period
of 24 hours when the adhesive for the front window
glass is hardened.

• After installation, avoid driving within 24 hours.

• Within 24 hours after installation, open or close the

doors with the side window glass or roof ventilation
open. When the door must be opened or closed in-
evitably in the closed status, open it slowly without
giving any vibration or shock to it.

• Make a water leakage test.

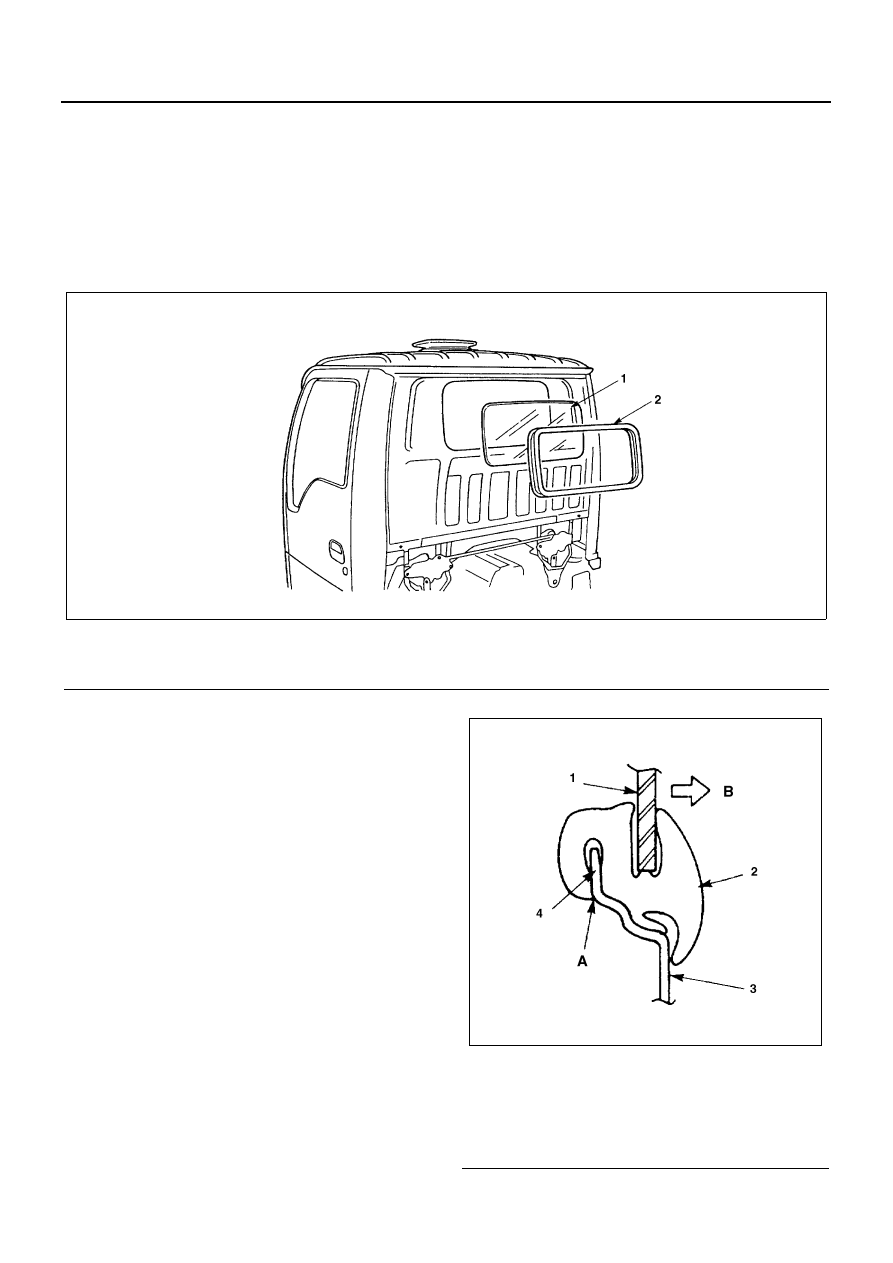

Backlight Glass (Single Cab Model)

Removal

1. Backlight glass

• Pry off the top edge of the backlight glass and

the weather strips on the both angles from the
position (A) and remove them from the body
flange. Push out the backlight glass toward (B).

2. Backlight glass weather strip

• Remove the weather strip from the backlight

glass.

Legend

1. Backlight glass

2. Backlight glass weather strip

N2A0025E

Legend

1. Backlight glass
2. Backlight glass weather strip
3. Back panel
4. Flange

N2A0026E

CAB AND FRAME 2-11

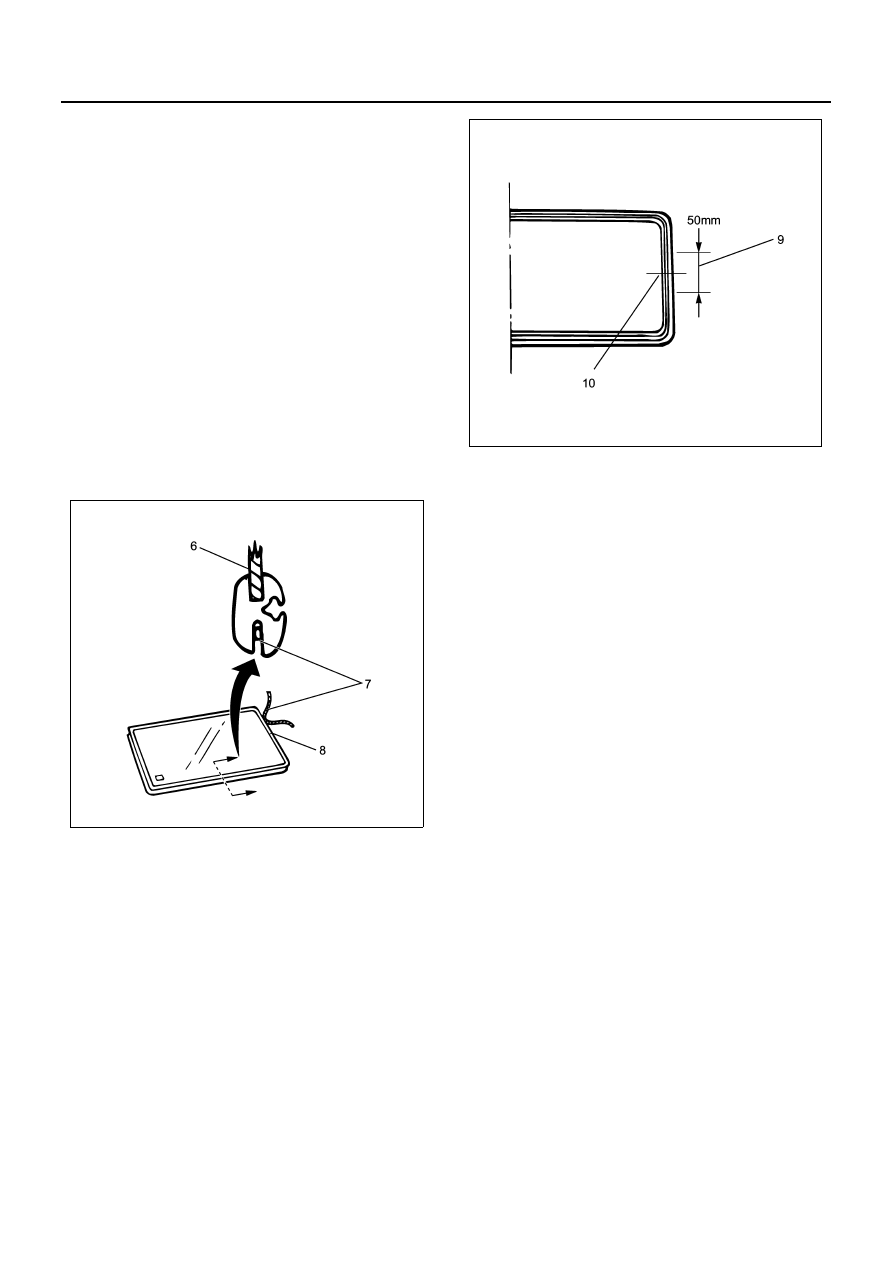

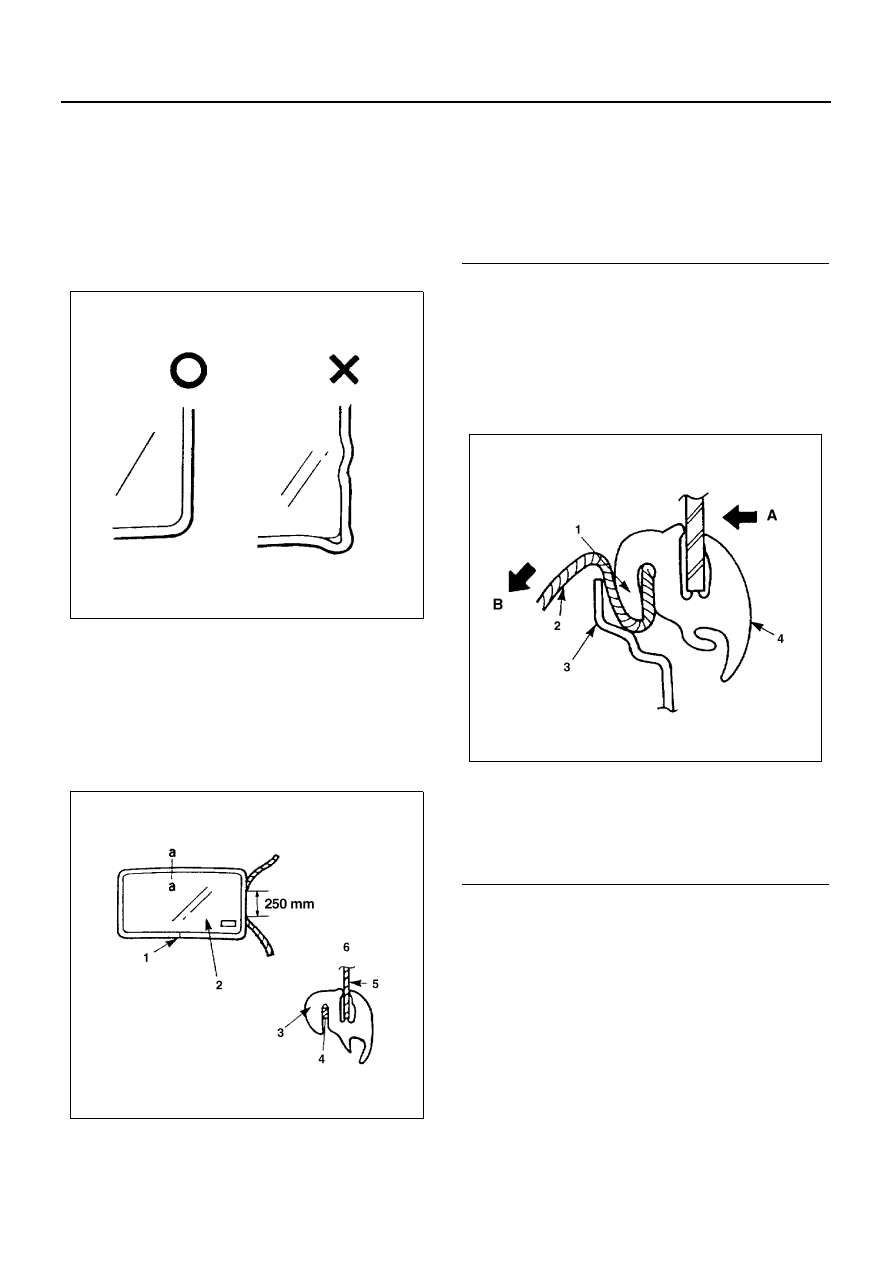

Installation

1. Backlight glass weather strip

• Fit the backlight glass weather strip into the

backlight glass. At this time, turn the deposit of
the weather strip downward.

Caution:
Bring each portion into close contact without any float or
corrugation.

2. Backlight glass

• Set the string for installing the window shield of

φ5 — 6 mm into the portion (A) of the backlight
glass weather strip installed on the backlight
glass.
Cause the string to go round and cross it about
250 mm in the center on the left of the backlight
glass.

• Adjust the backlight glass to the body position.

Pushing down the backlight glass from the di-
rection (A), pull the string toward (B) and fit the
lip into the flange. To make the contact be-
tween the weather strip and body flange better,
strike a glass position of about 150 mm from
the outside weather strip equally with a ham-
mer.

N2A0027E

N2A0028E

Legend

1. Deposit
2. Backlight glass
3. Backlight glass weather strip
4. String
5. Backlight glass
6. Section a — a

Legend

1. Lip
2. String
3. Flange
4. Weather strip

N2A0029E

2-12 CAB AND FRAME

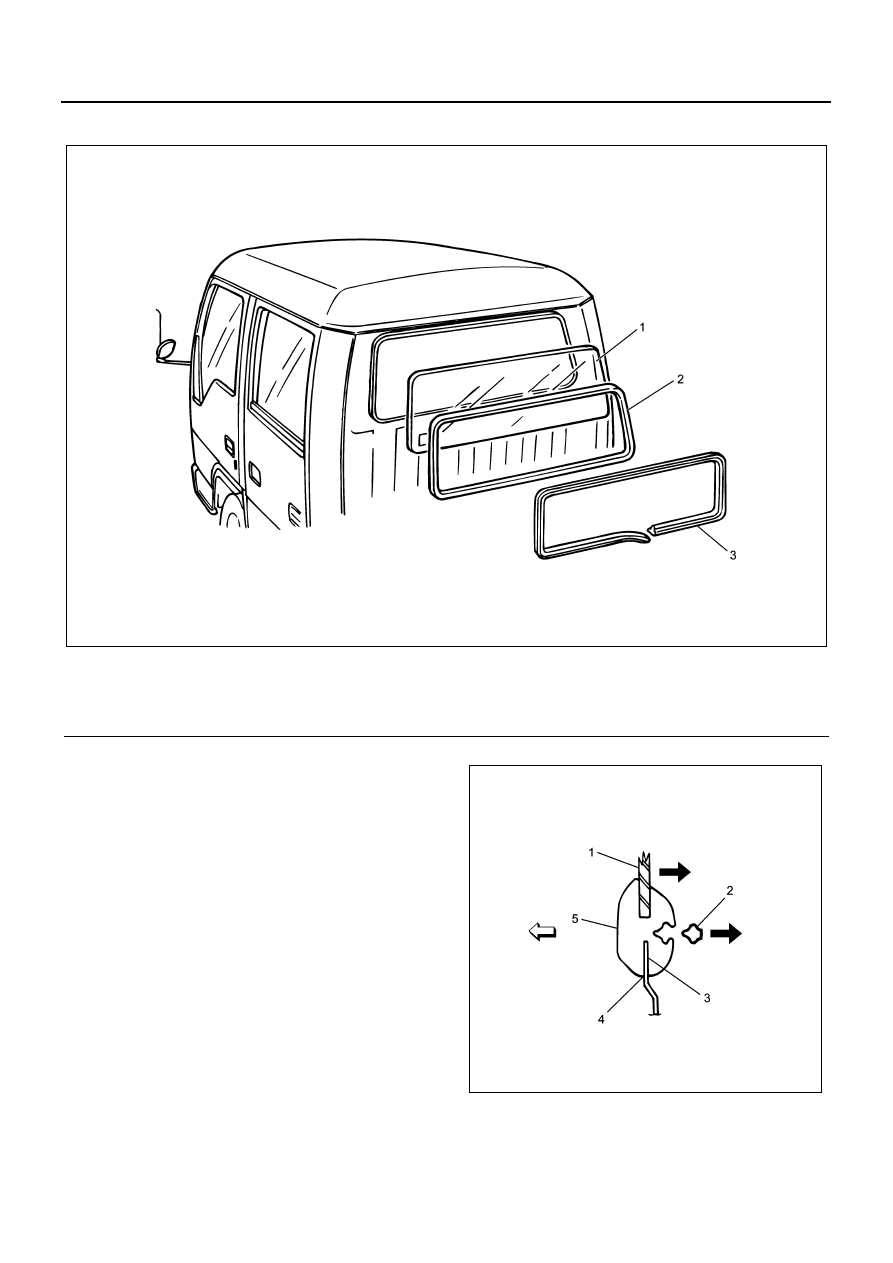

Backlight Glass (Crew Cab Model)

Removal

1. Wedge Rubber (2)

• Draw out the wedge rubber from the bottom

end of the backlight glass weather strip.

2. Backlight glass (1)

• Pry off the weather strip (5) at the top edge and

both angles of the backlight glass from the po-
sition (4) and remove it from the body flange
(3). Push out the backlight glass toward B.

3. Backlight glass weather strip

• Remove the weather strip from the backlight

glass.

Legend

1. Backlight glass

3. Wedge rubber

2. Backlight glass weather strip

N2A0030E

N2A0031E

CAB AND FRAME 2-13

Installation

1. Backlight glass weather strip

• Fit the backlight weather strip into the backlight

glass. At this time, turn the deposit (8) of the
weather strip to the right side of the vehicle.

Caution:
Bring each portion into close contact without any float or
corrugation.

2. Backlight glass (6)

• Set  a

φ5 to 6 mm string for installing the window

shield into the portion (7) of the backlight
weather strip installed on the backlight glass by
means of a metal tube of about 8 mm.
Adjusting the center of the glass to that of the
body, push down the glass with force from the
outside and pull the string toward the center of
the glass from the inside.
Thus, set the lip into the body flange in succes-
sion.

• After installing the backlight glass, fill the por-

tion (10) in the range of 50 mm up and down (9)
of the deposit of the weather strip with sealant.

Sealant: CS3061D

Caution:
Fill the portion B in the specified range with sealant se-
curely. Completely remove overflowed sealant.

3. Wedge rubber

• Fit the wedge rubber securely into the bottom

end of the backlight glass weather strip.

N2A0032E

N2A0033E
