5D-2  PARKING BRAKE SYSTEM

Parking Brake Lever

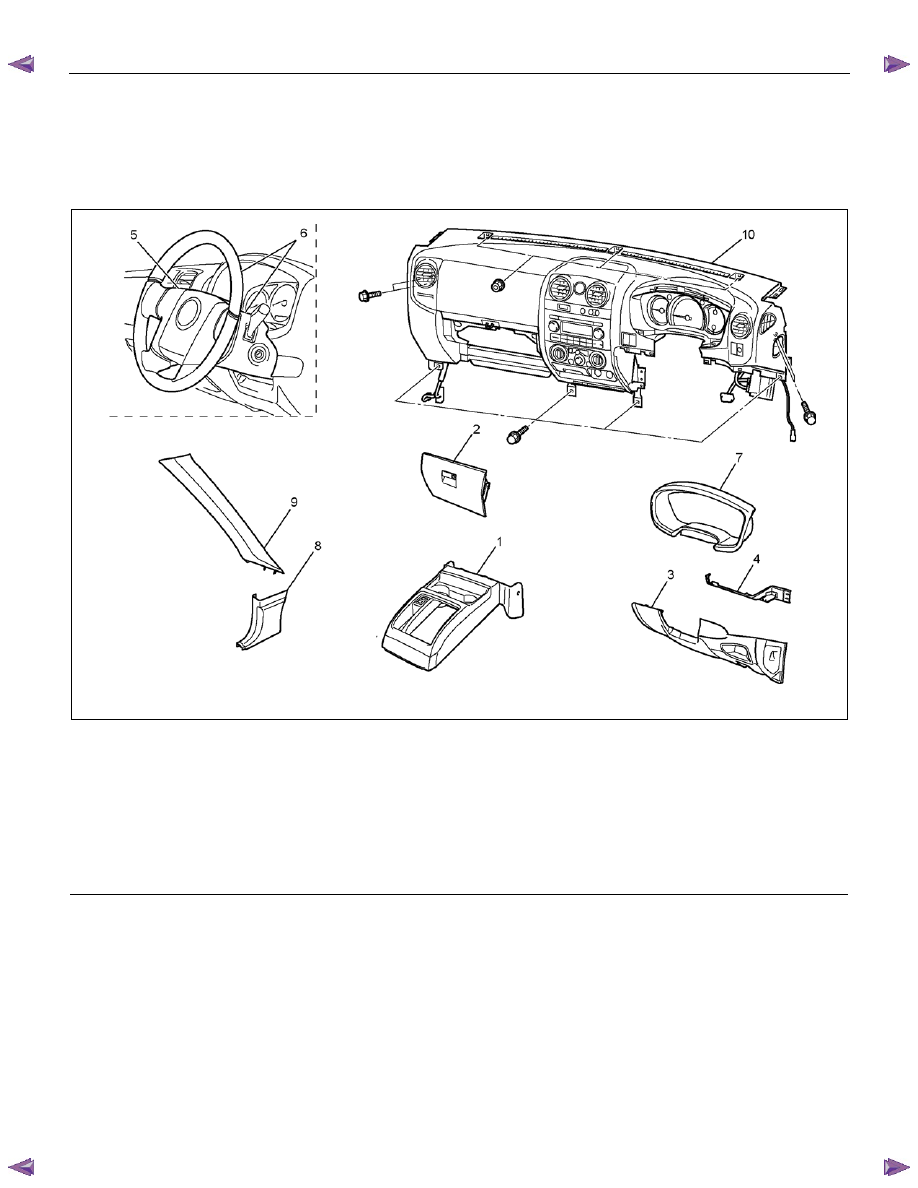

Parking Brake Lever Assembly and Associated Parts (Bench Seat)





This illustration is based on the RHD model



RTW75DMF000101



Legend

  (1) Front Console Assembly

  (2) Glove Box

  (3) Instrument Panel Driver Lower Cover Assembly

  (4) Driver Knee Bolster Assembly

  (5) Driver Air Bag




  (6) Steering Wheel/Steering Cowl

  (7) Meter Cluster Assembly

  (8) Dash Side Trim Cover

  (9) Front Pillar Trim Cover

  (10) Instrument Panel Assembly & Cross Beam

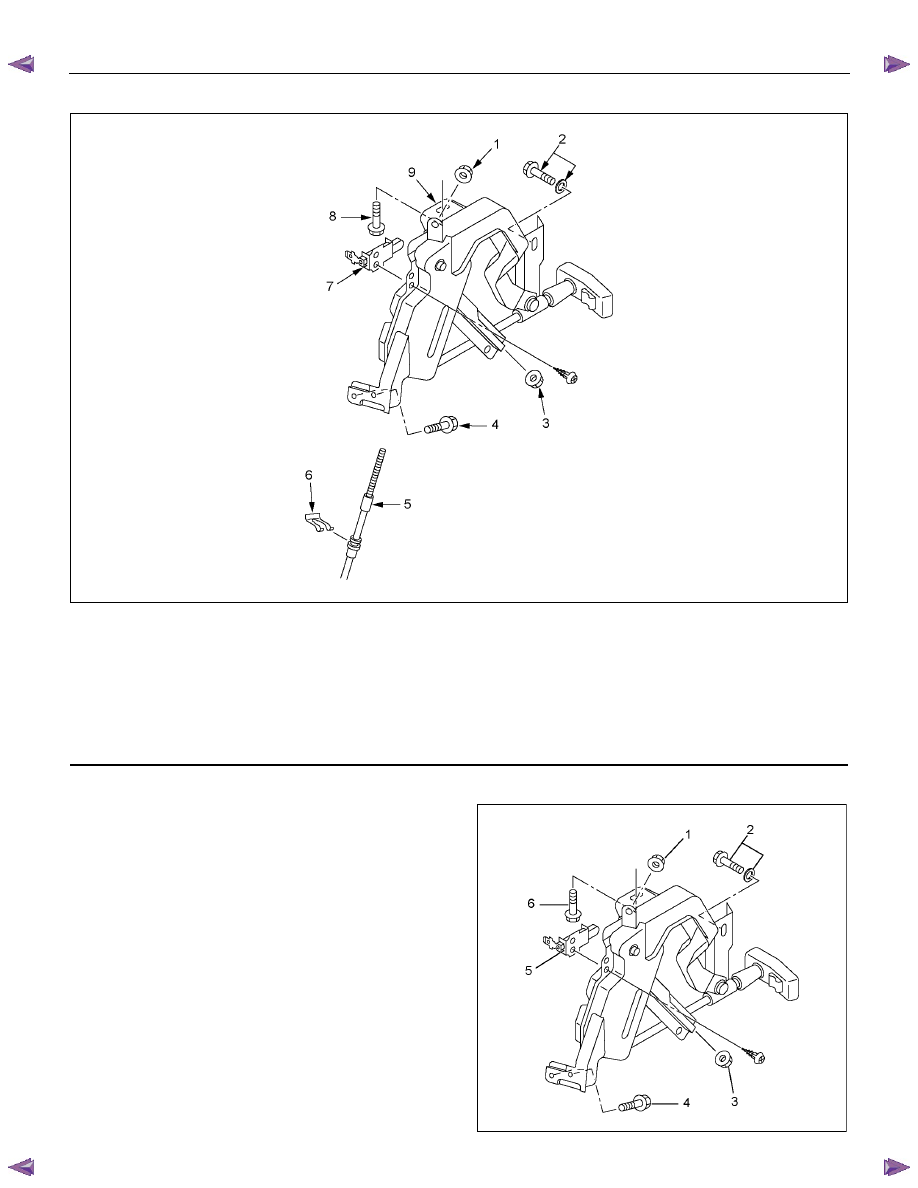

PARKING BRAKE SYSTEM  5D-3











This illustration is based on the RHD model



RTW35DLH000101



Legend

  (1) Nut

  (2) Bolt and Washer

  (3) Adjust Nut

(4) Bolt





  (5) Front Parking Brake Cable

  (6) Clip

  (7) Switch

  (8) Bolt

(9) Parking Lever Assembly





Removal

1.  Remove instrument panel assembly & cross beam

in legend numbers order.



Refer to section 10.

2.  Bolts (2)(6) are already removed in step 1.

3.  Remove adjust nut (3).

4.  Pull out clip and take out front parking brake cable

from parking lever assembly.

5.  Remove bolts (4) and nut (1) and take out parking

lever assembly.

6.  Remove switch (5).









RTW65BSH000101

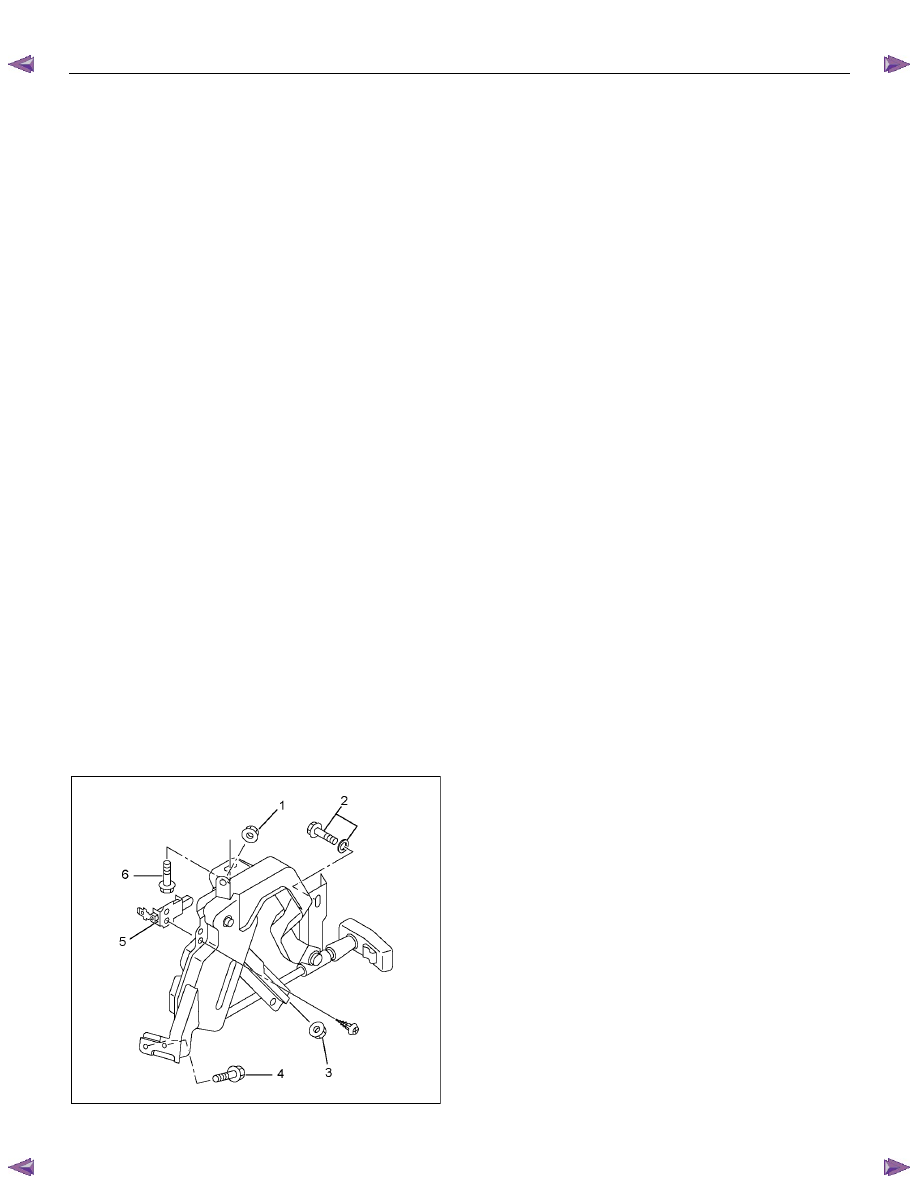

5D-4  PARKING BRAKE SYSTEM

Installation

1.  Install switch (5).

Torque: 1.5 N

⋅⋅⋅⋅m (0.15 kgf⋅⋅⋅⋅m/13 lb⋅⋅⋅⋅in)

2.  Set parking lever assembly.

3.  Install bolts (4) and nut (1) and tighten them to the

specified torque.

Torque: 15 N

⋅⋅⋅⋅m (1.5 kgf⋅⋅⋅⋅m/11 lb⋅⋅⋅⋅ft)

4. Set front parking brake cable in parking lever

assembly.

5. Drive clip into the outer cable groove of front

parking brake cable at the outside of parking lever

assembly.

6. Drive adjust nut (3) on the front end of front

parking brake cable so that front ends of rear

parking brake fit into the rear end (equalizer) of

front cable.

7.  Install instrument panel assembly & cross beam.



Refer to section 10.

8.  Install bolts (2)(6) and tighten them to the specified

torque.

Torque: 15 N

⋅⋅⋅⋅m (1.5 kgf⋅⋅⋅⋅m/11 lb⋅⋅⋅⋅ft)

9.  Install all parts removed.



Refer to section 10.

10. When the parking brake cable is replaced, pull the

parking brake lever with a force equivalent to

operating force: 490 N (50 kg/110 lb), 10 times for

conditioning.

11. Adjust nut (3) so that the lever goes through 8

−14

notches, when pulled with an operation force of

294 N (30 kg/66 lb) and check brake for no drag.











RTW65BSH000101







PARKING BRAKE SYSTEM  5D-5

Front Parking Brake Cable

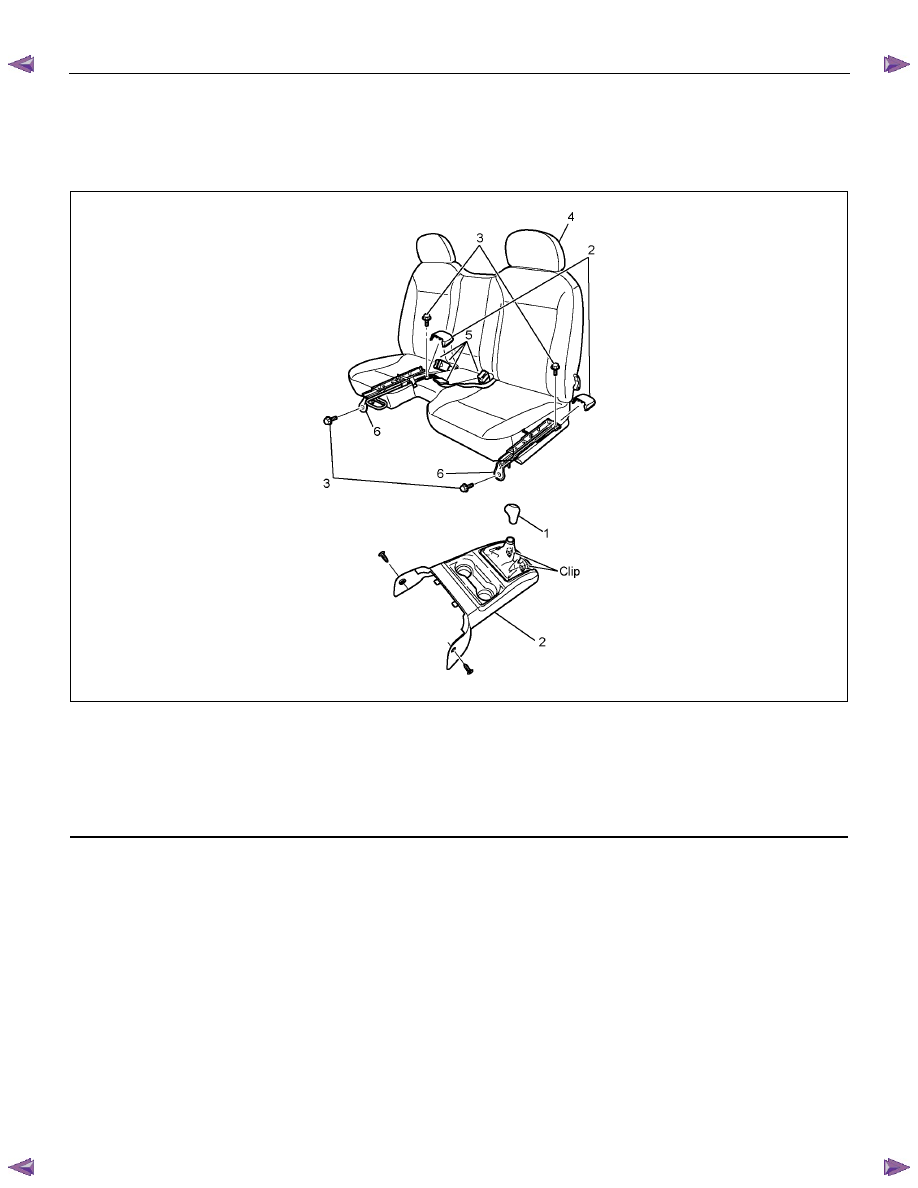

Front Parking Brake Cable and Associated Parts (Bench Seat)







RTW75DMF000301



Legend

  (1) Shift Knob (manual transmission)

  (2) Front Floor Console

  (3) Bolt





  (4) Seat Assembly

  (5) Buckle: side seat and Center Seat Belt

  (6) Seat Adjuster
