8A-342  ELECTRICAL-BODY AND CHASSIS

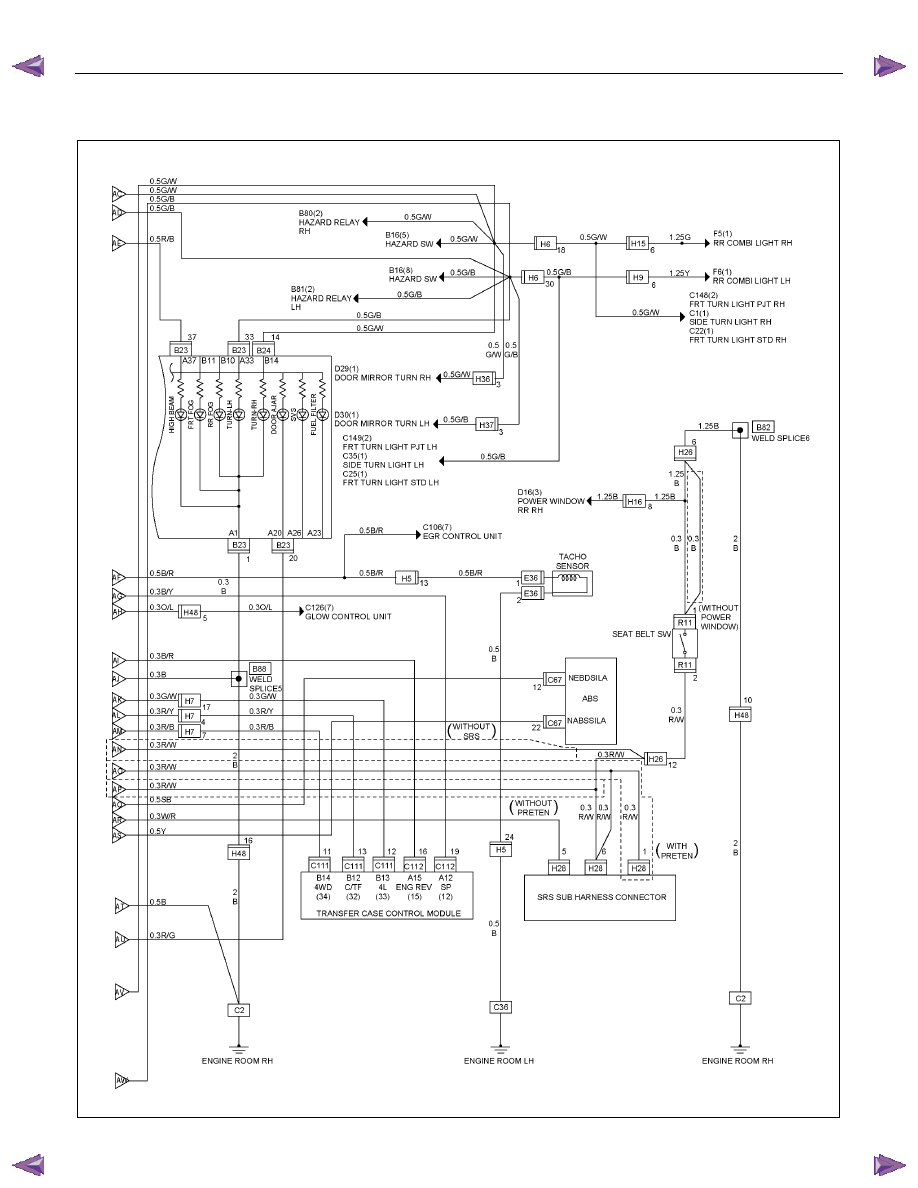

CIRCUIT DIAGRAM 4JA1T (L) (LHD)

Sheet 4/4












RTW78AXF020701



ELECTRICAL-BODY AND CHASSIS  8A-343

TROUBLESHOOTING

SPEEDOMETER

1.  Speedometer and odometer do not function


Checkpoint

Trouble

Cause



Countermeasure





Replace the vehicle speed

sensor





Vehicle speed sensor

malfunction



NG



Repair an open circuit in the

circuit or a poor connection at

the connectors

Continuity between the vehicle
speed sensor and the meter,
or the fuse C14 (10A) and the
ground





Open circuit or poor connector

contact





Replace the case baseboard

assy





Use a meter tester to check

the speedometer function





Speedometer malfunction



NG

NG

OK

OK

Check the vehicle speed

sensor output

(4 pulses/1 rotation)







2.  Speedometer pointer fluctuates



(May be wide fluctuation)



Replace the vehicle speed
sensor, or repair an open
circuit in the circuit or a
connectors

Vehicle speed sensor

malfunction, or open circuit or

poor connector contact



NG





Replace the case baseboard

assy





Use a meter tester to check

the speedometer function





Speedometer malfunction



NG

OK

Check the speed sensor

output by using the

oscilloscope






8A-344  ELECTRICAL-BODY AND CHASSIS

3.  Speedometer pointer jumps erratically


Checkpoint

Trouble

Cause



Countermeasure



Replace the vehicle speed
sensor, or repair an open
circuit in the circuit or a poor
connection at the connectors

Vehicle speed sensor

malfunction, or open circuit or

poor connector contact



NG





Replace the meter assembly





Use meter tester to check the

speedometer function





Speedometer malfunction



NG

OK

Check the vehicle speed

sensor output by using the

oscilloscope











Inspection of a Waveform by Oscilloscope
(Reference)





RTW780SH000101





1. Connect a resistance of 1.3 to 5k ohm (1.4W or more)

between the harness side connectors 40

B23

 and  16



B24

 of the meter.



2.  Install a speedometer tester.

3.  Turn on the starter SW.







RTW580SH002201





4.  Check the waveform at the time when the vehicle speed is

at 60km/h.





4.  Trip odometer does not reset




Replace the meter assembly





Faulty reset mechanism



NG

  Check at other kilometer

figures given by meter tester
(Reset should be made to
zero kilometer)





ELECTRICAL-BODY AND CHASSIS  8A-345

TACHOMETER

1.  Meter pointer fluctuates



(May be wide fluctuation)





Replace the meter assembly





Tachometer malfunction



NG



Use a meter tester to check

the tachometer function
