Isuzu KB P190. Manual - part 1319

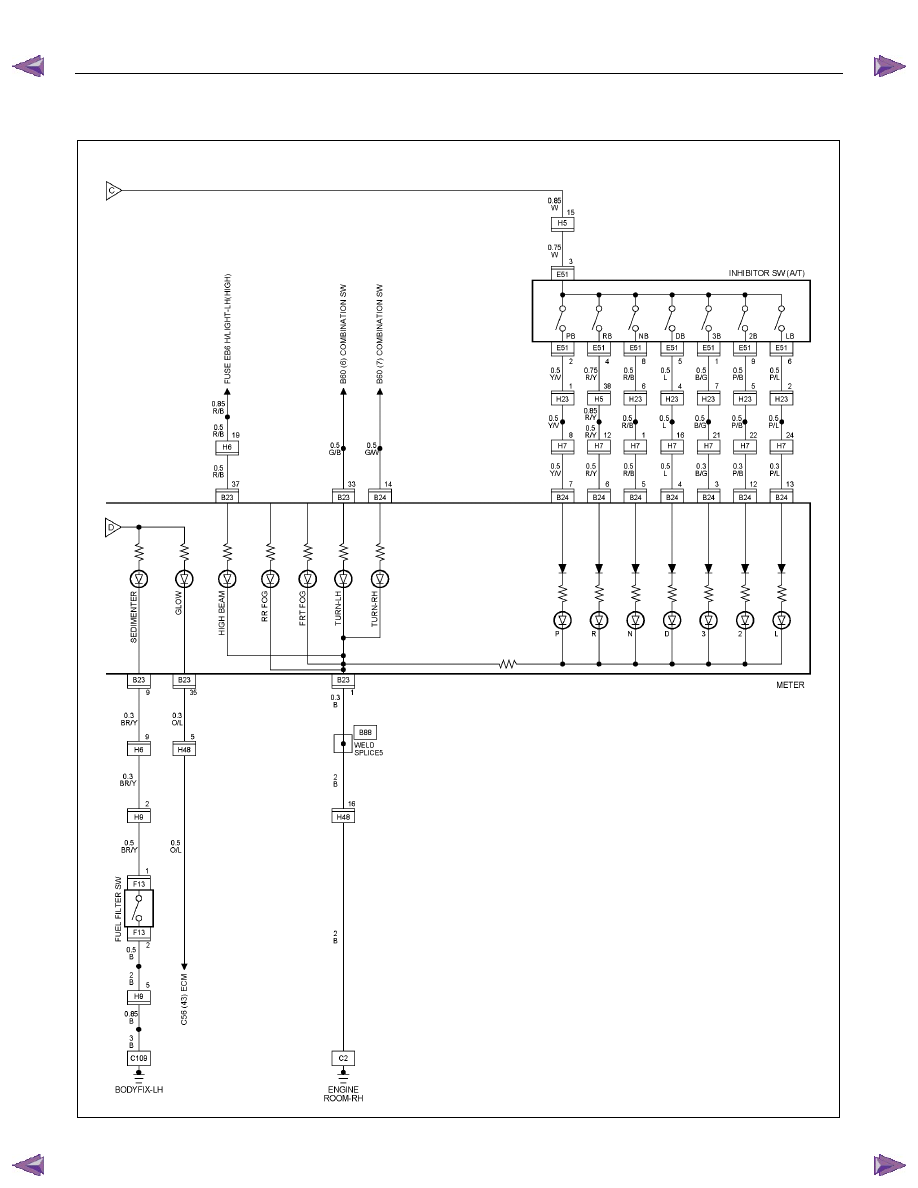

8A-338  ELECTRICAL-BODY AND CHASSIS



CIRCUIT DIAGRAM 4JH1-TC (LHD)

Sheet 3/3












RTW78AXF005601

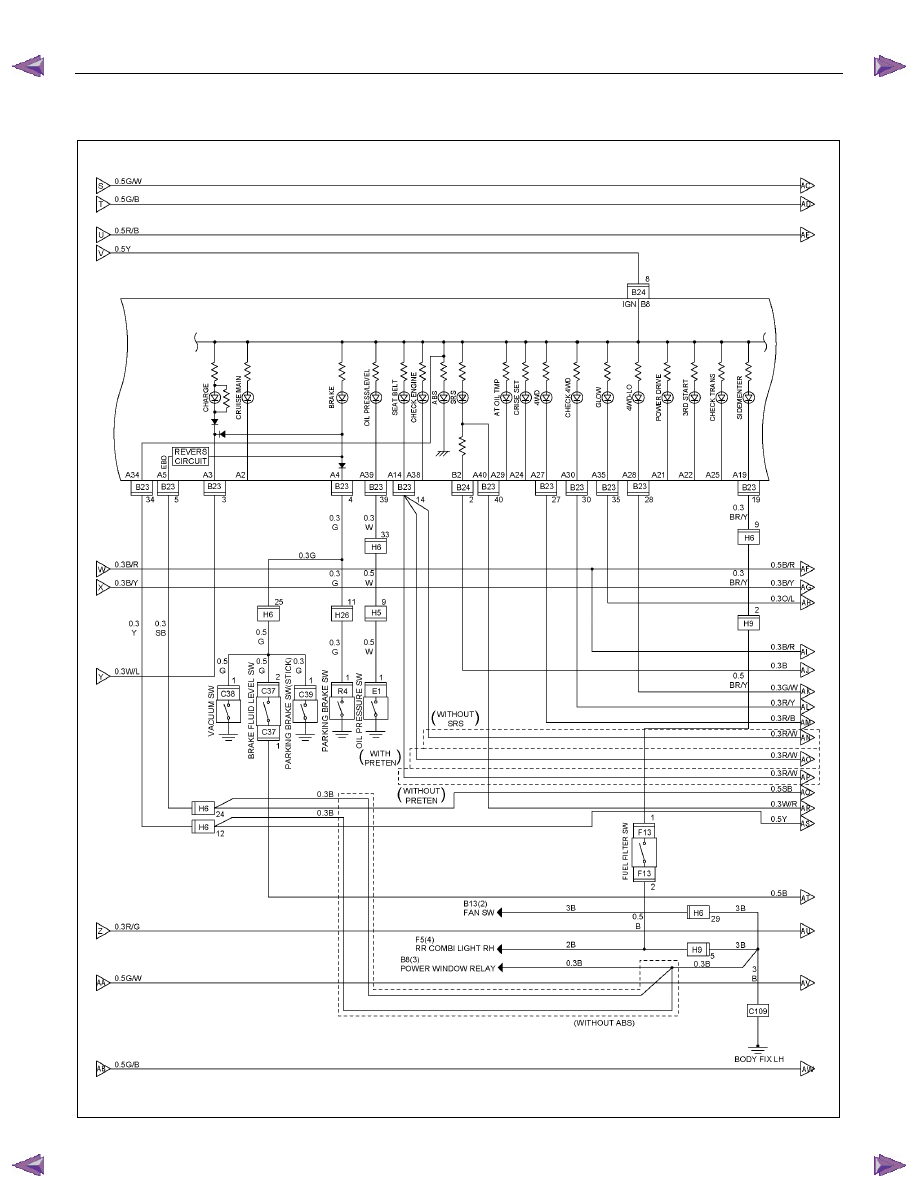

ELECTRICAL-BODY AND CHASSIS  8A-339



CIRCUIT DIAGRAM 4JA1T (L) (LHD)

Sheet 1/4














RTW78AXF020401

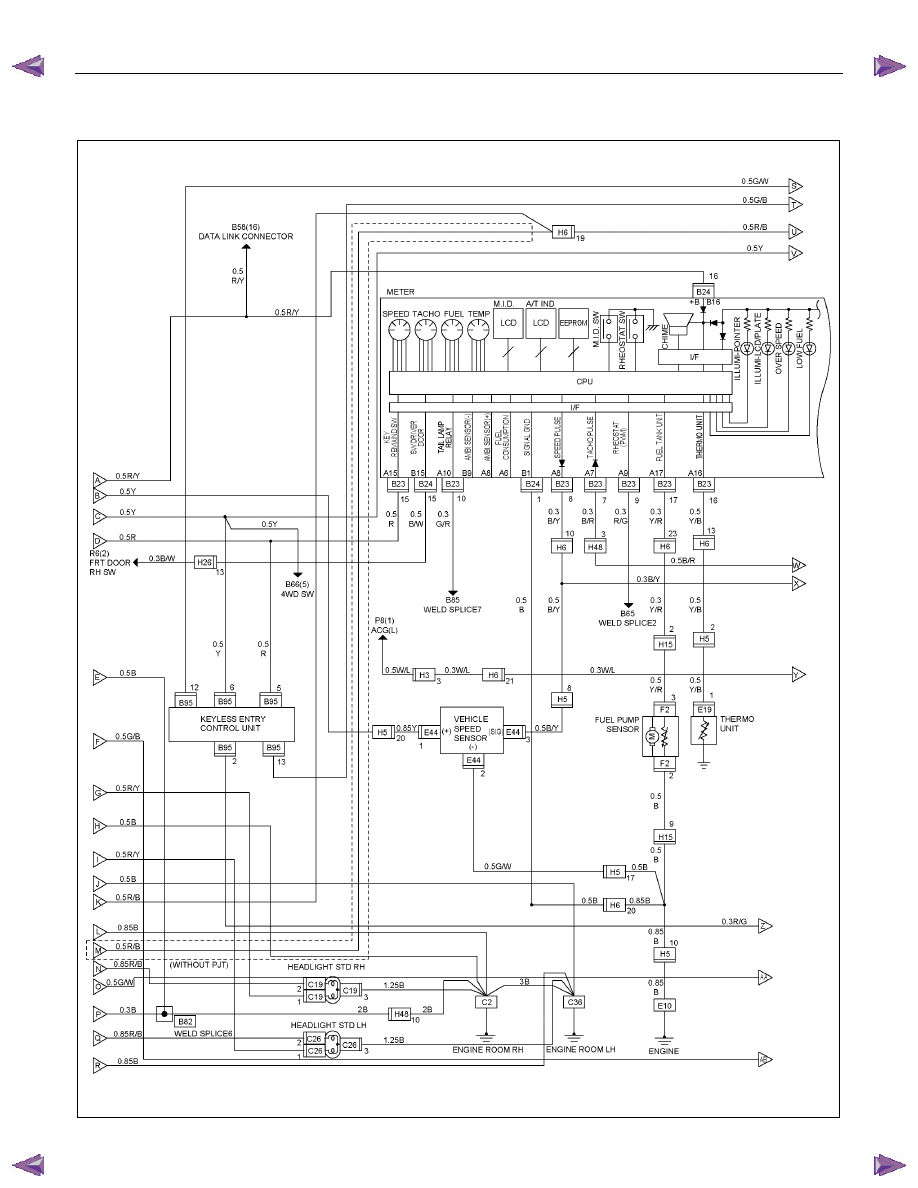

8A-340  ELECTRICAL-BODY AND CHASSIS



CIRCUIT DIAGRAM 4JA1T (L) (LHD)

Sheet 2/4










RTW78AXF020501

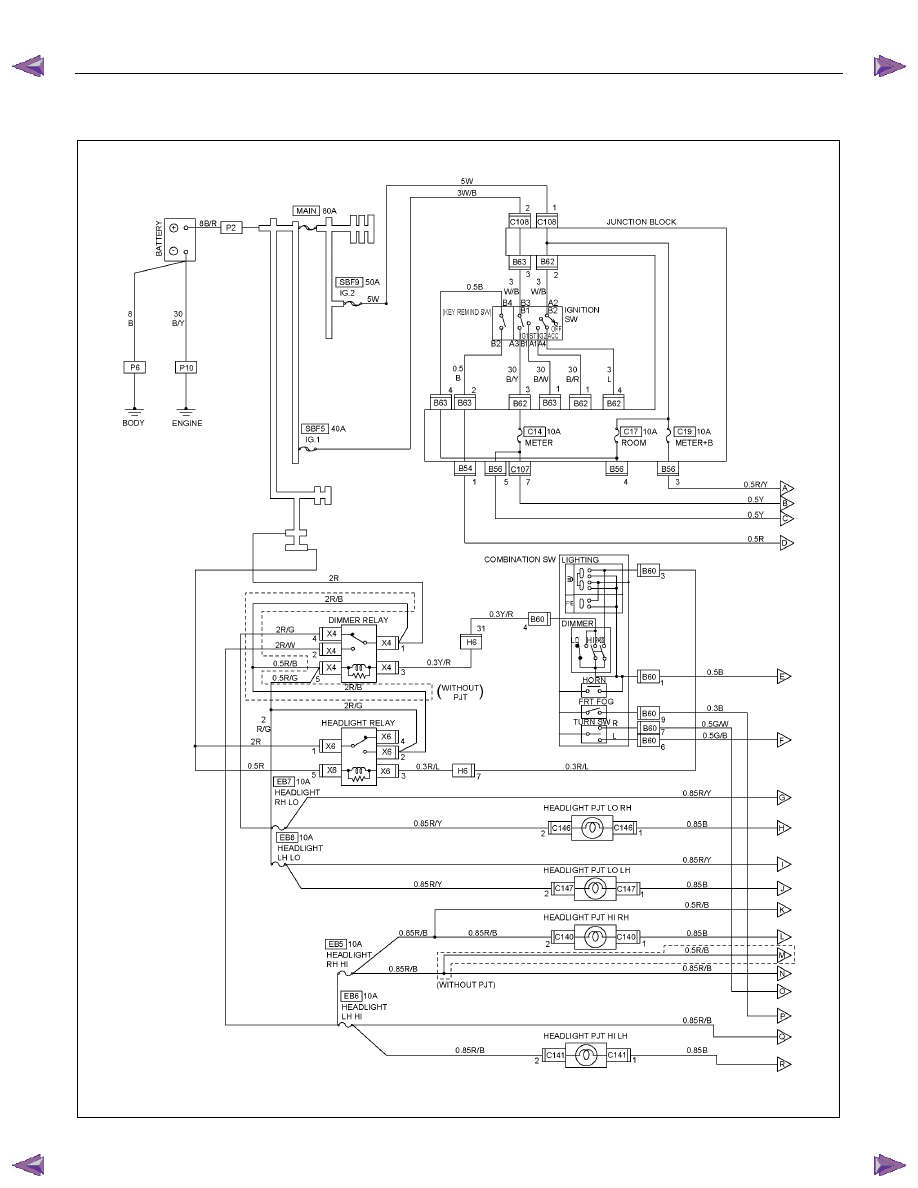

ELECTRICAL-BODY AND CHASSIS  8A-341



CIRCUIT DIAGRAM 4JA1T (L) (LHD)

Sheet 3/4












RTW78AXF020601
