7A2-44  DIAGNOSIS

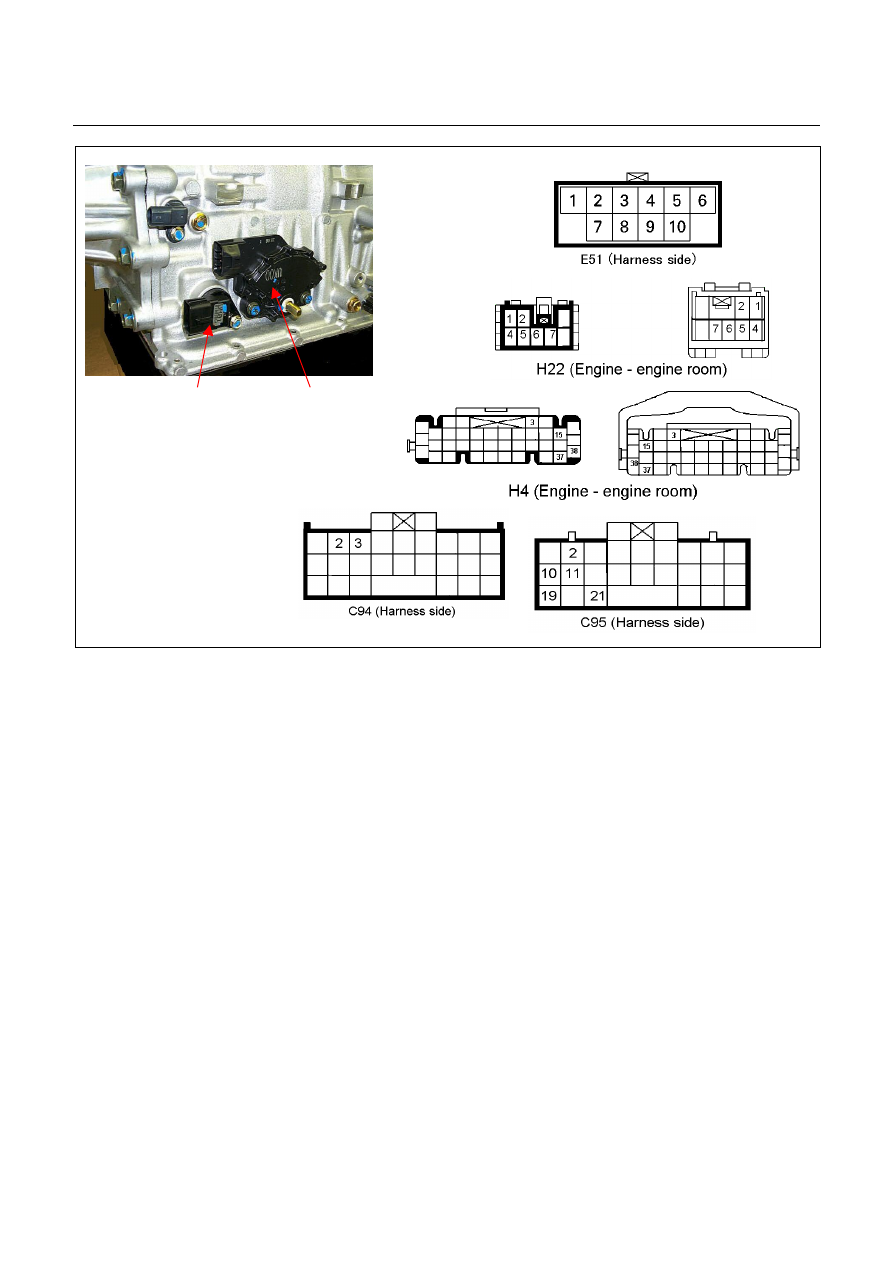

Terminal Assembly

Inhibitor Switch


Setting Condition:

•

  No range signal is entered from the inhibitor switch with the engine speed over 500 rpm for 2 seconds.

 Or

•

  Multiple signals are entered from the inhibitor switch for 1 second.


Fail Safe:

•

  When the vehicle is running, the gear position selected at the trouble detection is held and the lock-up is

inhibited.

•

  After the vehicle stopped, all solenoid operations stop (OFF) and the gear is fixed to the 3rd.


Possible Cause:

•

  Inhibitor switch incorrect adjustment.

•

 Inhibitor

switch

malfunction.

•

  Open circuit or short circuit to battery between inhibitor switch terminal 2 and TCM terminal A2 (C94), terminal 4

and TCM terminal B19 (C95), terminal 8 and TCM terminal B10 (C95), terminal 5 and TCM terminal B11 (C95),

terminal 1 and TCM terminal A17 (C94), terminal 9 and TCM terminal B2 (B95), or terminal 6 and TCM terminal

B21 (C95), or short between respective harness.

•

  Power supply wire open circuit or short circuit to ground between inhibitor switch terminal 3 and power supply

circuit.

•

  Poor connection of each connector.


Reference:
Following continuity can be measured by circuit tester.




DIAGNOSIS  7A2-45





 10 7 3 2 4 8 5 1 9 6

P





















R





















N





















D





















3





















2





















L

























7A2-46  DIAGNOSIS



DTC P1120 (Flash Code 22) Throttle Signal Failure











TPS

TCM









A16

C56

(29)

C94

(16)

 RED/WHT

C56

(49)



(38)



(57)



(69)



ECM





























C56 (ECM-A)


Setting Condition:

•

  No throttle signal is sent from the ECM for 0.4 seconds.


Fail Safe:

•

  When the vehicle is running, the gear position selected at the trouble detection is held and the lock-up is

inhibited.

•

  After the vehicle stopped, all solenoid operations stop (OFF) and the gear is fixed to the 3rd.


Possible Cause:

•

  Throttle position sensor malfunction.

•

  Signal wire open circuit or short circuit to battery of the harness between ECM A26 (C56) and TCM terminal A16

(C94).

•

  Poor connection of each connector.


Reference:

•

  At throttle position 0%, OFF duty signal 10% is sent from ECM terminal A26 (C56) to TCM terminal A16 (C94).

•

  At throttle position 100% (WOT), OFF duty signal 90% is sent from ECM terminal A26 (C56) to TCM terminal

A16 (C94).



DIAGNOSIS  7A2-47



                                         7.14ms                                                                           7.14ms











  Time                                                                                            Time



0.714ms                                                     6.426ms




V

oltage



Off duty 10% =Throttle Position 0%

V

oltage



Off duty 90% =Throttle Position 100%
