5-46

Starting and driving

— On roads where discontinued lane

markers are still detectable.

— On roads where there are sharp

curves.

— On roads where there are sharply

contrasting objects, such as sha-
dows, snow, water, wheel ruts,
seams or lines remaining after
road repairs.

— On roads where the traveling lane

merges or separates.

— When the vehicle’s traveling di-

rection does not align with the
lane markers.

— When traveling close to the ve-

hicle in front of you, which ob-
structs the lane camera unit
detection range.

— When rain, snow or dirt adheres

to the windshield in front of a lane
camera unit.

— When the headlights are not

bright due to dirt on the lens or
if aiming is not adjusted properly.

— When strong light enters a lane

camera unit. (For example: light
directly shines on the front of the
vehicle at sunrise or sunset.)

— When a sudden change in bright-

ness occurs. (For example: when
the vehicle enters or exits a tunnel
or under a bridge.)

.

Do not use the BSI system under the
following conditions because the sys-
tem may not function properly.

— During bad weather. (For exam-

ple: rain, fog, snow, etc.)

— When driving on slippery roads,

such as on ice or snow, etc.

— When driving on winding or un-

even roads.

— When there is a lane closure due

to road repairs.

— When driving in a makeshift or

temporary lane.

— When driving on roads where the

lane width is too narrow.

— When driving with a tire that is

not within normal tire conditions
(for example, tire wear, low tire
pressure, installation of spare tire,
tire chains, non-standard wheels).

— When the vehicle is equipped with

non-original brake parts or sus-
pension parts.

— When towing a trailer or other

vehicle.

.

Excessive noise (for example, audio
system volume, open vehicle window)
will interfere with the chime sound,
and it may not be heard.

BSI DRIVING SITUATIONS

Indicator on

Indicator off

Indicator flashing

JVS0737X

Illustration 1 - Approaching from behind

Another vehicle approaching from
behind

Illustration 1: The side indicator light illumi-
nates if a vehicle enters the detection zone
from behind in an adjacent lane.

JVS0738X

Illustration 2 - Approaching from behind

Illustration 2: If the driver activates the turn
signal then the system chimes (twice) and
the side indicator light flashes.

JVS0760X

Illustration 3 - Approaching from behind

Illustration 3: If the BSI system is on and your
vehicle approaches a lane marker while
another vehicle is in the detection zone, the
system chimes (three times) and the side
indicator light flashes. Then the BSI system
slightly applies the brakes to help return the
vehicle back to the center of the driving lane.

NOTE:

.

The radar sensors may not detect vehi-

cles which are approaching rapidly from
behind.

.

If the driver activates the turn signal

before a vehicle enters the detection
zone, the side indicator light will flash
but no chime will sound when the other

Starting and driving

5-47

5-48

Starting and driving

vehicle is detected.

JVS0739X

Illustration 4 - Overtaking another vehicle

Overtaking another vehicle

Illustration 4: The side indicator light illumi-
nates if you overtake a vehicle and that
vehicle stays in the detection zone for
approximately 3 seconds.

JVS0740X

Illustration 5 - Overtaking another vehicle

Illustration 5: If the driver activates the turn
signal while another vehicle is in the detec-
tion zone, then the system chimes (twice)
and the side indicator light flashes.

JVS0761X

Illustration 6 - Overtaking another vehicle

Illustration 6: If the BSI system is on and your
vehicle approaches a lane marker while
another vehicle is in the detection zone, the
system chimes (three times) and the side
indicator light flashes. Then, the BSI system
slightly applies the brakes on the appropriate
side to help return the vehicle back to the
center of the driving lane.

NOTE:

.

When overtaking several vehicles in a

row, the vehicles after the first vehicle
may not be detected if they are travel-
ing close together.

.

The radar sensors may not detect slower

moving vehicles if they are passed

quickly.

.

If the driver activates the turn signal

before a vehicle enters the detection
zone, the side indicator light will flash
but no chime will sound when the other
vehicle is detected.

JVS0741X

Illustration 7 - Entering from the side

Entering from the side

Illustration 7: The side indicator light illumi-
nates if a vehicle enters the detection zone
from either side.

NOTE:

The radar sensors may not detect a vehicle
which is traveling at about the same speed
as your vehicle when it enters the detection
zone.

Starting and driving

5-49

5-50

Starting and driving

JVS0742X

Illustration 8 - Entering from the side

Illustration 8: If the driver activates the turn
signal while another vehicle is in the detec-
tion zone, then the side indicator light
flashes and a chime will sound twice.

NOTE:

If the driver activates the turn signal before
a vehicle enters the detection zone, the side
indicator light will flash but no chime will
sound when another vehicle is detected.

JVS0761X

Illustration 9 - Entering from the side

Illustration 9: If the BSI system is on and your
vehicle approaches the lane marker while
another vehicle is in the detection zone, the
system chimes (three times) and the side
indicator light flashes. The BSI system
slightly applies the brakes on the appropriate
side to help return the vehicle back to the
center of the driving lane.

JVS0742X

Illustration 10 - Entering from the side

Illustration 10: The BSI system will not
operate if your vehicle is on a lane marker
when another vehicle enters the detection
zone. In this case only the BSW system
operates.

NOTE:

.

The radar sensors may not detect a

vehicle which is traveling at about the
same speed as your vehicle when it
enters the detection zone.

.

If the driver activates the turn signal

before a vehicle enters the detection
zone, the side indicator light will flash
but no chime will sound when the other
vehicle is detected.

.

BSI braking will not operate or will stop

operating and only a warning chime will
sound under the following conditions.

—

When the brake pedal is depressed.

—

When the vehicle is accelerated dur-
ing BSI system operation.

—

When steering quickly

—

When the ICC, DCA, PFCW or FEB
warnings sound.

—

When the hazard warning flashers
are operated.

—

When driving on a curve at a high
speed.

SYSTEM TEMPORARILY UNA-
VAILABLE

.

If the following messages appear in the

vehicle information display, a chime will
sound and the BSI system will be turned
off automatically.
— “Not available: Poor Road Condi-

tions”:
When the VDC system (except TCS
function) or ABS operates.

— “Currently unavailable”:

When the VDC system is turned off.
When the SNOW mode is selected.
When the 4WD shift switch is in the
4H or 4L position. (4WD models)

Action to take:

Turn off the BSI system and turn it on again
when the above conditions no longer exist.

.

If the following messages appear in the

vehicle information display, a chime will
sound and the BSI system will be turned
off automatically. The BSI system is not
available until the conditions no longer
exist.
— “Not available: High Camera Temp”:

When the camera detects that the
interior temperature is high (over
approximately 104°F (40°C)).

— “Unavailable: Side Radar Obstruc-

tion”:
When radar blockage is detected.

The radar sensors may be blocked by
temporary ambient conditions such as
splashing water, mist or fog. The blocked
condition may also be caused by objects
such as ice, frost or dirt obstructing the radar
sensors.

Action to take:

When the above conditions no longer exist,
the system will resume automatically. If the
“Unavailable: Side Radar Obstruction” warn-
ing message continues to appear, have the
system checked. It is recommended you visit
an INFINITI retailer for this service.

SYSTEM MALFUNCTION

When the BSI system malfunctions, it will be
turned off automatically, a chime will sound
and “Malfunction” warning message and
BSW indicator (orange) will appear in the
vehicle information display.

Action to take:

Stop the vehicle in a safe location, place the
shift lever in the P (Park) position, turn the
engine off and restart the engine.
If the message and BSW indicator (orange)
continue to appear, have the BSI system
checked. It is recommended you visit an
INFINITI retailer for this service.

Starting and driving

5-51

5-52

Starting and driving

JVS1149X

SYSTEM MAINTENANCE

The two radar sensors

for the BSI system

are located near the rear bumper. Always
keep the area near the radar sensors clean.
The radar sensors may be blocked by
temporary ambient conditions such as
splashing water, mist or fog.
The blocked condition may also be caused by
objects such as ice, frost or dirt obstructing
the radar sensors.
Check for and remove objects obstructing
the area around the radar sensors.
Do not attach stickers (including transparent
material), install accessories or apply addi-
tional paint near the radar sensors.

Do not strike or damage the area around the
radar sensors.
It is recommended you visit an INFINITI
retailer if the area around the radar sensors
is damaged due to a collision.
The lane camera unit

for BSI system is

located above the inside mirror. To keep the
proper operation of BSI and prevent a
system malfunction, be sure to observe the
following:

.

Always keep the windshield clean.

.

Do not attach a sticker (including trans-

parent material) or install an accessory
near the camera unit.

.

Do not place reflective materials, such as

white paper or a mirror, on the instru-
ment panel. The reflection of sunlight
may adversely affect the camera unit’s
capability of detecting the lane markers.

.

Do not strike or damage the areas around

the camera unit. Do not touch the
camera lens or remove the screw located
on the camera unit. It is recommended
you contact an INFINITI retailer if the
camera unit is damaged due to an
accident.

Radio frequency statement

For USA:

FCC ID: OAYSRR3B
This device complies with Part 15 of the FCC
Rules. Operation is subject to the following
two conditions:

(1)

this device may not cause harmful
interference, and

(2) this device must accept any interfer-

ence received, including interference
that may cause undesired operation.

CAUTION TO USERS

Changes or modifications not expressly
approved by the party responsible for com-
pliance could void the user’s authority to
operate the equipment.

For Canada:

This device complies with Industry Canada
licence-exempt RSS standard(s). Operation
is subject to the following two conditions: (1)
this device may not cause interference, and
(2) this device must accept any interference,
including interference that may cause un-
desired operation of the device.
Frequency bands: 24.05 – 24.25 Ghz
The field strength of SRR3-B is below 250
millivolts/m measured at 3 metres with an
average detector.

This device contains licence-exempt trans-
mitter(s)/receiver(s) that comply with Inno-
vation, Science and Economic Development
Canada’s licence-exempt RSS(s). Operation
is subject to the following two conditions:
1. This device may not cause interference.
2. This device must accept any interference,
including interference that may cause un-
desired operation of the device.
Radiofrequency radiation exposure informa-
tion:
This equipment complies with radiation ex-
posure limits set forth for an uncontrolled
environment. This equipment should be in-
stalled and operated with minimum distance
of 20 cm between the radiator and your
body.

WARNING

Failure to follow the warnings and
instructions for proper use of the BCI
system could result in serious injury or
death.

.

The BCI system is not a replacement
for proper driving procedure, is not
designed to prevent contact with
vehicles or objects and does not
provide full brake power. When back-
ing out of parking spaces, always use
the inside and rear mirrors and turn
and look in the direction you will
move. Never rely solely on the BCI
system.

.

There is a limitation to the detection
capability of the radar or the sonar.
Using the BCI system under some
road, ground, traffic or weather con-
ditions could lead to improper system
operation. Always rely on your own
operation to avoid accidents.

The BCI system can help alert the driver of
an approaching vehicle or objects behind the
vehicle when the driver is backing out of a
parking space.

JVS1152X

The BCI system uses radar sensors
installed on both sides near the rear bumper
to detect an approaching vehicle and sonar
sensors

to detect objects in the rear.

Starting and driving

5-53

BACK-UP COLLISION
INTERVENTION (BCI)

5-54

Starting and driving

JVS0173X

JVS0698X

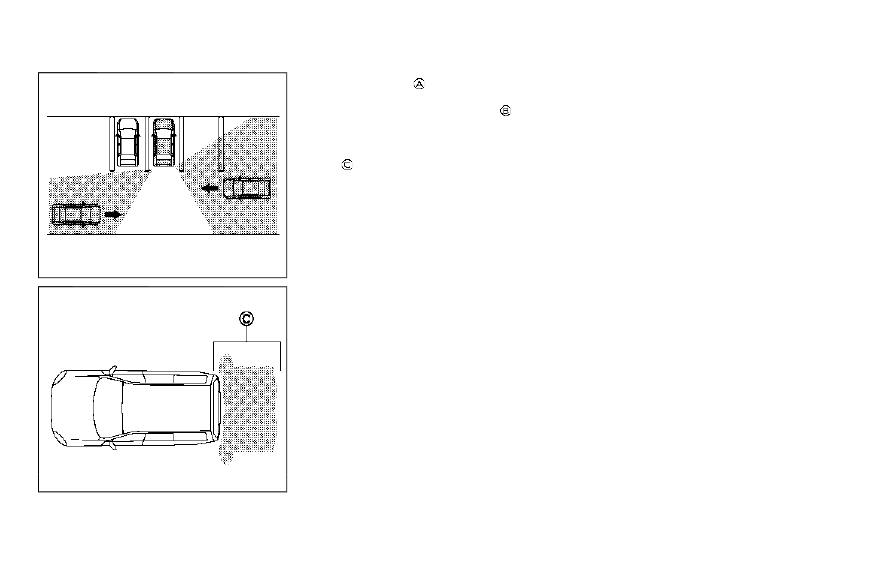

The radar sensors

detect an approaching

vehicle from up to approximately 49 ft (15
m) away. The sonar sensors

detect

stationary objects behind the vehicle up to
approximately 4.9 ft (1.5 m). Refer to the
illustration for approximate zone coverage
areas

.

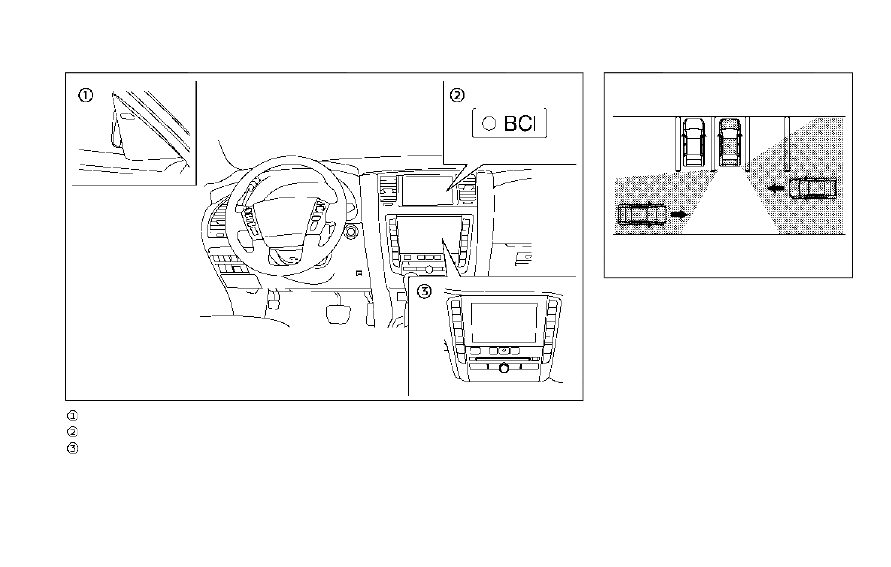

WAF0300X

Side indicator light
BCI system key (on the upper display)
Lower display

JVS0173X

BCI SYSTEM OPERATION

When the shift lever is in the R (Reverse)
position and the vehicle speed is less than
approximately 5 MPH (8 km/h), the BCI
system operates.
If the radar detects a vehicle approaching
from the side or the sonar detects close
stationary objects behind the vehicle, the
system gives visual and audible warnings. If
the driver does not apply the brakes, the
system automatically applies the brake for a
moment when the vehicle is moving back-
wards. After the automatic brake applica-
tion, the driver must depress the brake pedal
to maintain brake pressure. If the driver’s
foot is on the accelerator pedal, the system

Starting and driving

5-55

5-56

Starting and driving

pushes the accelerator upward before ap-
plying the brake. If you continue to accel-
erate, the system will not engage the brake.

WAF0363X

Upper display

When the shift lever is placed in the R
(Reverse) position, the indicator on the BCI
system key

illuminates on the upper

display.

SSD1086

Side indicator light

WAF0364X

Upper display

If the radar detects an approaching vehicle
from the side, the system chimes (once), the
side indicator light on the side the vehicle is
approaching from flashes and a yellow
rectangular frame

appears on the upper

display.

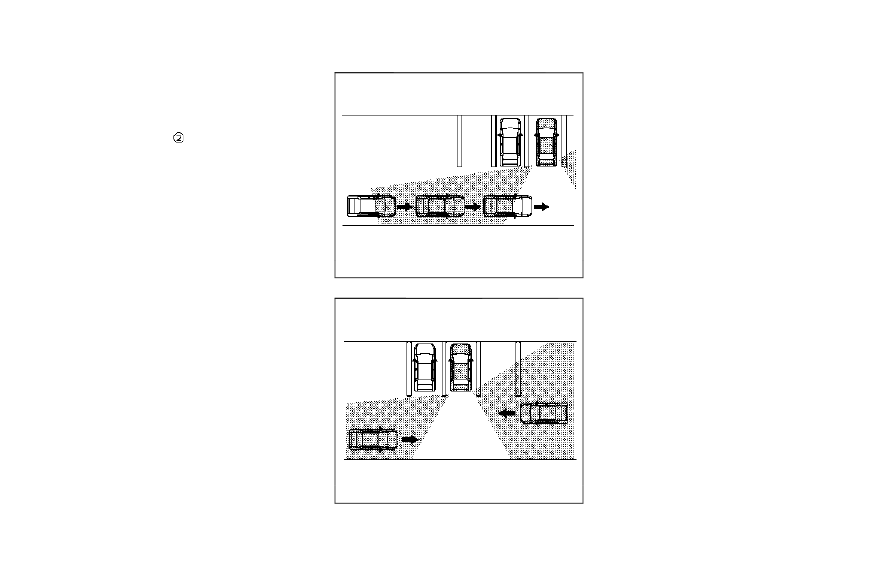

JVS0172X

Illustration 1

JVS0173X

Illustration 2

.

In the case of several vehicles approach-

ing in a row (Illustration 1) or in the
opposite direction (Illustration 2), a
chime may not be issued to the BCI
system after the first vehicle passes the
sensors.

.

The sonar system chime indicating there

is an object behind the vehicle has a
higher priority than the BCI chime (single
beep) indicating an approaching vehicle.
If the sonar system detects an object
behind the vehicle and the BCI system
detects an approaching vehicle at the
same time, the following indications are
provided:
— The sonar system chime sounds
— The side indicator light on the side of

the approaching vehicle flashes, and

— A yellow rectangular frame appears in

the upper display.

Starting and driving

5-57

5-58

Starting and driving

WAF0364X

Upper display

If an approaching vehicle or close object
behind the vehicle is detected when your
vehicle is backing up, a red frame

will

appear in the upper display and the system
will chime three times. Then, the brakes will
be applied momentarily. After the automatic
brake application, the driver must depress
the brake pedal to maintain brake pressure.
If the driver’s foot is on the accelerator
pedal, the system moves the accelerator
pedal upward before the braking is applied.
However, if you continue to accelerate, the
system will not engage the brakes.

The BCI system does not operate if the
object is very close to the bumper.

WAF0363X

Upper display

The BCI system can be turned off tempora-
rily by touching the BCI system key

on the

upper display. The indicator on the BCI
system key turns off.
When the shift lever is placed in the R
(Reverse) position again, the BCI system is
turned on.

HOW TO ENABLE/DISABLE THE
BCI SYSTEM

The BCI system can be turned off perma-
nently using the lower display.

JVS1214X

Perform the following steps to enable or
disable the BCI system.
1. Push the MENU button

.

2. Touch [Settings] and then touch [Cam-

era] on the lower display.

3. Touch [Camera].
4. Touch [BCI] to turn the system ON/

OFF.

The displayed keys on the lower display may
vary depending on models, specifications
and software versions.

JVS0479X

BCI SYSTEM PRECAUTIONS

WARNING

Listed below are the system limitations
for the BCI system. Failure to operate

the vehicle in accordance with these
system limitations could result in serious
injury or death.

.

Always check your surroundings and
turn to check what is behind you
before backing up.

.

The radar sensors detect approach-
ing (moving) vehicles. The radar sen-
sors cannot detect every object such
as:

— Pedestrians, bicycles, animals or

child operated toy vehicles

— A vehicle that passing at speeds

greater than approximately 15
MPH (24 km/h)

.

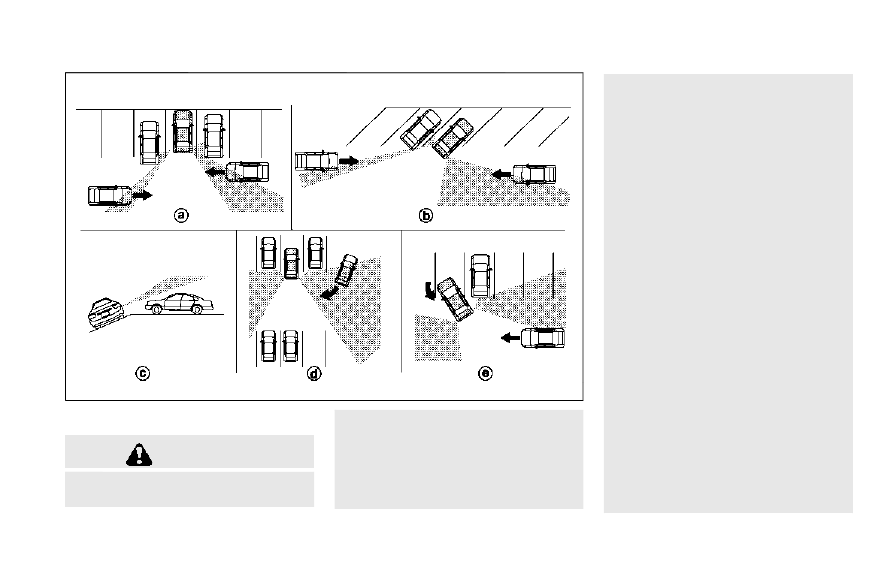

The radar sensors may not detect
approaching vehicles in certain situa-
tions:

— Illustration a. When a vehicle

parked next to you obstructs the
beam of the radar sensor.

— Illustration b. When the vehicle is

parked in an angled parking space.

— Illustration c. When the vehicle is

parked on inclined ground.

— Illustration d. When an approach-

ing vehicle turns into your vehi-
cle’s parking lot aisle.

— Illustration e. When the angle

formed by your vehicle and ap-
proaching vehicle is small.

.

The following conditions may reduce
the ability of the radar sensors to
detect other vehicles:

Starting and driving

5-59

5-60

Starting and driving

— Severe weather

— Road spray

— Ice/frost/dirt build up on the

vehicle

.

Do not attach stickers (including
transparent material), install acces-
sories or apply additional paint near
the radar sensors. These conditions
may reduce the ability of the radar
sensors to detect other vehicles.

.

The sonar sensors detect stationary
objects behind the vehicle. The sonar
sensor may not detect:

— Small or moving objects

— Wedge-shaped objects

— Object close to the bumper (less

than approximately 1 ft (30 cm))

— Thin objects such as rope, wire

and chain, etc.

.

The brake engagement by the BCI
system is not as effective on a slope
as it is on flat ground. When on a
steep slope the system may not
function properly.

.

Do not use the BCI system under the
following conditions because the sys-
tem may not function properly.

— When driving with a tire that is

not within normal tire conditions
(for example, tire wear, low tire
pressure, installation of spare tire,
tire chains, non-standard wheels).

— When the vehicle is equipped with

non-original brake parts or sus-
pension parts.

— When towing a trailer or other

vehicle.

.

Excessive noise (for example, audio
system volume, open vehicle window)
will interfere with the chime sound,
and it may not be heard.

WAF0301X

Vehicle information display

SYSTEM TEMPORARILY UNA-
VAILABLE

When the following message appears in the
vehicle information display, a chime will
sound and the BCI system will be turned
off automatically.

.

“Unavailable: High Accelerator Tempera-

ture”:
When the accelerator pedal actuator
detects that the internal motor tempera-
ture is high (over approximately 212°F
(100°C)).

.

“Unavailable: Side Radar Obstruction":

When side radar blockage is detected.

Turn off the BCI system and turn it on again
when the above conditions no longer exist.

SYSTEM MALFUNCTION

If the BCI system malfunctions, it will turn
off automatically, a chime will sound and
“Malfunction” warning message will appear
in the vehicle information display

.

Action to take

Stop the vehicle in a safe location and place
the shift lever in the P (Park) position. Turn
the engine off and restart the engine. If the
warning message continues to appear, have
the system checked. It is recommended you
visit an INFINITI retailer for this service.

JVS1146X

SYSTEM MAINTENANCE

The two radar sensors

for the BCI system

are located near the rear bumper. Always
keep the area near the radar sensors clean.
The radar sensors may be blocked by
temporary ambient conditions such as
splashing water, mist or fog.
The blocked condition may also be caused by
objects such as ice, frost or dirt obstructing
the radar sensors.
Check for and remove objects obstructing
the area around the radar sensors.
Do not attach stickers (including transparent
material), install accessories or apply addi-
tional paint near the radar sensors.

Do not strike or damage the area around the
radar sensors.
It is recommended you visit an INFINITI
retailer if the area around the radar sensors
is damaged due to a collision.

Radio frequency statement

For USA:

FCC ID: OAYSRR3B
This device complies with Part 15 of the FCC
Rules. Operation is subject to the following
two conditions:

(1)

this device may not cause harmful
interference, and

(2) this device must accept any interfer-

ence received, including interference
that may cause undesired operation.

CAUTION TO USERS

Changes or modifications not expressly
approved by the party responsible for com-
pliance could void the user’s authority to
operate the equipment.

For Canada:

This device complies with Industry Canada
licence-exempt RSS standard(s). Operation
is subject to the following two conditions: (1)
this device may not cause interference, and
(2) this device must accept any interference,
including interference that may cause un-

Starting and driving

5-61
