5-30

Starting and driving

Condition C

If the following messages appear in the
vehicle information display, a chime will
sound and the LDP system (if so equipped)
will be turned off automatically.

.

“Not available: Poor Road Conditions”:

— When the VDC system (except TCS

function) or ABS operates.

.

“Currently unavailable”:

— When the VDC system is turned off.
— When the SNOW mode is selected.
— When the 4WD shift switch is in the

4H or 4L position. (4WD models)

Action to take:

When the above conditions no longer exist,
turn off the LDP system (if so equipped) by
pushing the dynamic driver assistance
switch. Push the dynamic driver assistance
switch again to turn the LDP system (if so
equipped) back on.

Temporary disabled status at high
temperature

If the vehicle is parked in direct sunlight
under high temperature conditions (over
approximately 104°F (40°C)) and then
started, the LDW and LDP (if so equipped)
systems may be deactivated automatically
and the following message will appear in the
vehicle information display:

“Not available: High Camera Temp”
When the interior temperature is reduced,
the LDW system will resume operating
automatically.
For the LDP system (if so equipped), when
the interior temperature is reduced, turn off
the LDP system by pushing the dynamic
driver assistance switch. Push the dynamic
driver assistance switch again to turn the
LDP system back on.

SYSTEM MALFUNCTION

When the LDW and/or LDP (if so equipped)
system malfunctions, it will turn off auto-
matically. The “Malfunction” warning mes-
sage and LDW indicator (orange) will appear
in the vehicle information display.

Action to take:

Stop the vehicle in a safe location, place the
vehicle in the P (Park) position, turn the
engine off and restart the engine. If the
message and LDW indicator (orange) con-
tinue to appear, have the system checked. It
is recommended you visit an INFINITI re-
tailer for this service.

SSD0453

SYSTEM MAINTENANCE

The lane camera unit

for the LDW/LDP (if

so equipped) systems is located above the
inside mirror.
To keep the proper operation of the LDW/
LDP (if so equipped) systems and prevent a
system malfunction, be sure to observe the
following:

.

Always keep the windshield clean.

.

Do not attach a sticker (including trans-

parent material) or install an accessory
near the camera unit.

.

Do not place reflective materials, such as

white paper or a mirror, on the instru-
ment panel. The reflection of sunlight

may adversely affect the camera unit’s
capability of detecting the lane markers.

.

Do not strike or damage the areas around

the camera unit. Do not touch the
camera lens or remove the screw located
on the camera unit. It is recommended
you contact an INFINITI retailer if the
camera unit is damaged due to an
accident.

WARNING

Failure to follow the warnings and
instructions for proper use of the BSW
system could result in serious injury or
death.

.

The BSW system is not a replacement
for proper driving procedure and is
not designed to prevent contact with
vehicles or objects. When changing
lanes, always use the side and rear
mirrors and turn and look in the
direction your vehicle will move to
ensure it is safe to change lanes.
Never rely solely on the BSW system.

.

There is a limitation to the detection
capability of the radar. Not every
moving object or vehicle will be
detected. Using the BSW system
under some road, ground, lane mar-
ker, traffic or weather conditions
could lead to improper system opera-
tion. Always rely on your own opera-
tion to avoid accidents.

The BSW system helps alert the driver of
other vehicles in adjacent lanes when chan-
ging lanes.

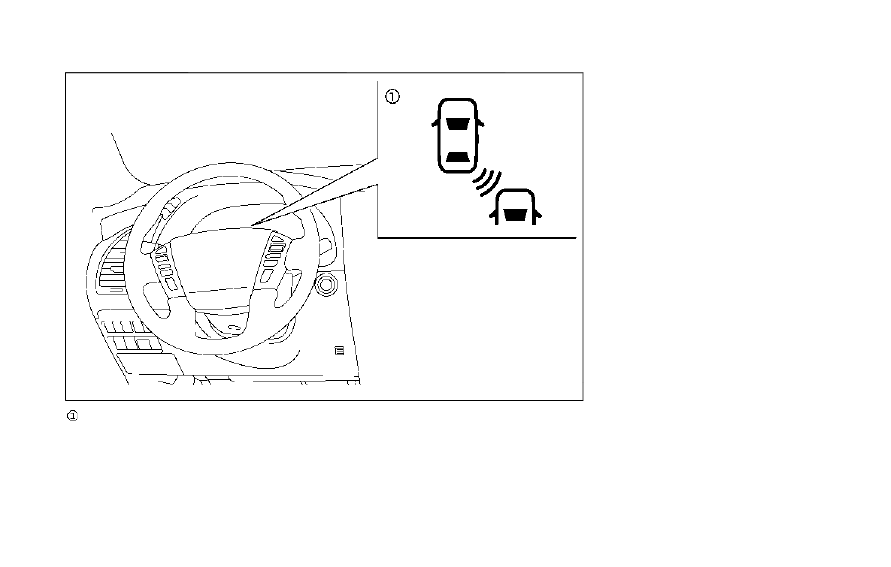

JVS1146X

The BSW system uses radar sensors
installed near the rear bumper to detect
other vehicles in an adjacent lane.

Starting and driving

5-31

BLIND SPOT WARNING (BSW)

5-32

Starting and driving

SSD1030

Detection zone

The radar sensors can detect vehicles on
either side of your vehicle within the detec-
tion zone shown as illustrated. This detec-
tion zone starts from the outside mirror of
your vehicle and extends approximately 10
ft (3.0 m) behind the rear bumper, and
approximately 10 ft (3.0 m) sideways.

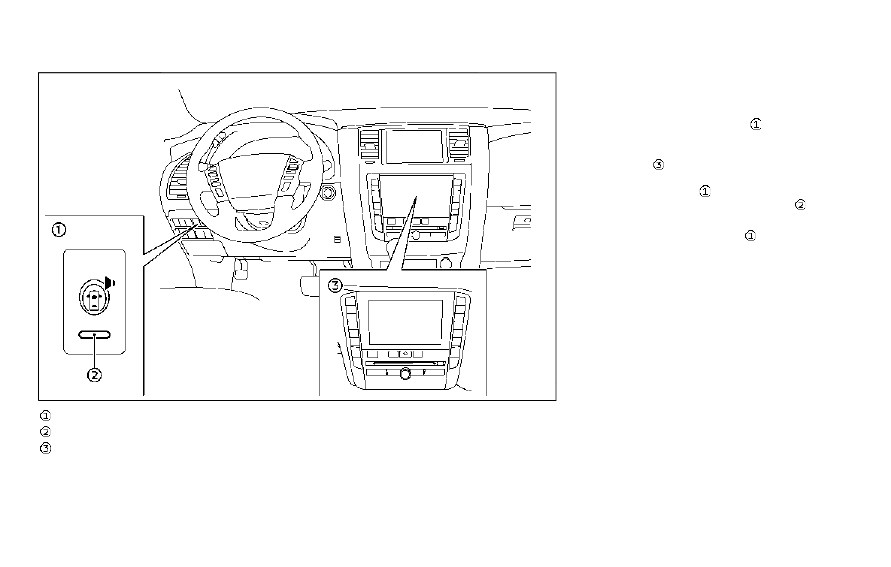

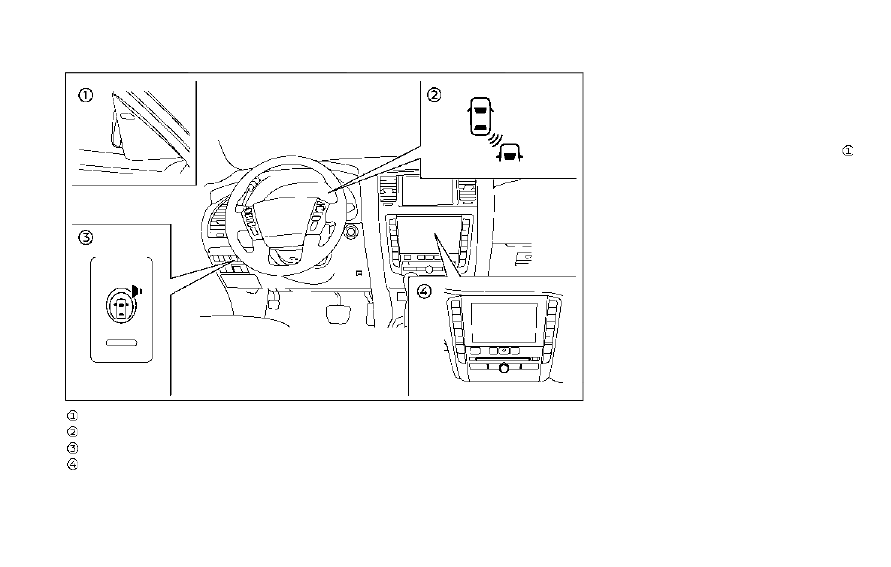

WAF0296X

Side indicator light
BSW indicator
Warning systems switch
Lower display

BSW SYSTEM OPERATION

The BSW system operates above approxi-
mately 20 MPH (32 km/h).
If the radar sensors detect a vehicle in the
detection zone, the side indicator light
illuminates.
If the turn signal is then activated, the
system chimes (twice) and the side indicator
light flashes. The side indicator light con-
tinues to flash until the detected vehicle
leaves the detection zone.

NOTE:

.

The side indicator light illuminates for a

few seconds when the ignition switch is
placed in the ON position.

.

The brightness of the side indicator light

is adjusted automatically depending on
the brightness of the ambient light.

.

If a vehicle comes into the detection zone

after the driver activates the turn
signal, then only the side indicator light
flashes and no chime sounds. For addi-
tional information, refer to “BSW sys-
tem limitations” (P.5-35).

Starting and driving

5-33

5-34

Starting and driving

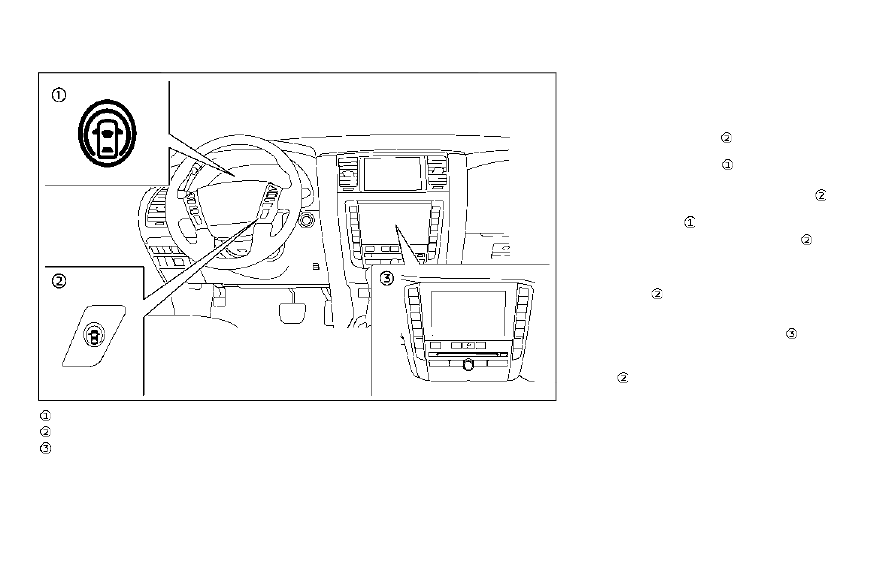

WAF0294X

Warning systems switch
Warning systems ON indicator light
Lower display

TURNING THE BSW SYSTEM ON/
OFF

The warning systems switch

is used to

turn on and off the BSW system when it is
activated using the settings menu on the
lower display

. See “How to enable/disable

the BSW system” (P.5-34). When the warn-
ing systems switch

is turned off, the

warning systems ON indicator light

on

the switch is off.
The warning systems switch

will turn on

and off the Lane Departure Warning (LDW)
and BSW systems at the same time.

HOW TO ENABLE/DISABLE THE
BSW SYSTEM

The BSW system can be turned off perma-
nently using the lower display.

JVS1214X

Perform the following steps to enable or
disable the BSW system.
1. Push the MENU button

and touch

[Driver Assistance] on the lower display.

2. Touch [Blind Spot Assist].
3. Touch [Blind Spot Warning] to enable or

disable the system.

The displayed keys on the lower display may
vary depending on models, specifications
and software versions.

BSW SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations
for the BSW system. Failure to operate
the vehicle in accordance with these
system limitations could result in serious
injury or death.

.

The BSW system cannot detect all
vehicles under all conditions.

.

The radar sensors may not be able to
detect and activate BSW when cer-
tain objects are present such as:

— Pedestrians, bicycles, animals.

— Vehicles such as motorcycles, low

height vehicles, or high ground
clearance vehicles.

— Oncoming vehicles.

— Vehicles remaining in the detec-

tion zone when you accelerate
from a stop.

— A vehicle merging into an adja-

cent lane at a speed approxi-
mately the same as your vehicle.

— A vehicle approaching rapidly

from behind.

— A vehicle which your vehicle over-

takes rapidly.

— A vehicle that passes through the

detection zone quickly.

.

The radar sensor’s detection zone is
designed based on a standard lane
width. When driving in a wider lane,
the radar sensors may not detect
vehicles in an adjacent lane. When
driving in a narrow lane, the radar
sensors may detect vehicles driving
two lanes away.

.

The radar sensors are designed to
ignore most stationary objects, how-
ever objects such as guardrails, walls,
foliage and parked vehicles may oc-
casionally be detected. This is a
normal operation condition.

.

The following conditions may reduce
the ability of the radar to detect
other vehicles:

— Severe weather

— Road spray

— Ice/frost/snow build-up on the

vehicle

— Dirt build-up on the vehicle

.

Do not attach stickers (including
transparent material), install acces-
sories or apply additional paint near

Starting and driving

5-35

5-36

Starting and driving

the radar sensors. These conditions
may reduce the ability of the radar to
detect other vehicles.

.

Excessive noise (for example, audio
system volume, open vehicle window)
will interfere with the chime sound,
and it may not be heard.

BSW DRIVING SITUATIONS

Indicator on

Indicator off

Indicator flashing

JVS0737X

Illustration 1 – Approaching from behind

Another vehicle approaching from
behind

Illustration 1: The side indicator light illumi-
nates if a vehicle enters the detection zone
from behind in an adjacent lane.

JVS0738X

Illustration 2 – Approaching from behind

Illustration 2: If the driver activates the turn
signal, then the system chimes (twice) and
the side indicator light flashes.

NOTE:

.

The radar sensors may not detect vehi-

cles which are approaching rapidly from
behind.

.

If the driver activates the turn signal

before a vehicle enters the detection
zone, the side indicator light will flash
but no chime will sound when the other
vehicle is detected.

JVS0739X

Illustration 3 – Overtaking another vehicle

Overtaking another vehicle

Illustration 3: The side indicator light illumi-
nates if you overtake a vehicle and that
vehicle stays in the detection zone for
approximately 3 seconds.
The radar sensors may not detect slower
moving vehicles if they are passed quickly.

JVS0740X

Illustration 4 – Overtaking another vehicle

Illustration 4: If the driver activates the turn
signal while another vehicle is in the detec-
tion zone, then the system chimes (twice)
and the side indicator light flashes.

NOTE:

.

When overtaking several vehicles in a

row, the vehicles after the first vehicle
may not be detected if they are travel-
ing close together.

.

The radar sensors may not detect slower

moving vehicles if they are passed
quickly.

.

If the driver activates the turn signal

before a vehicle enters the detection
zone, the side indicator light will flash

but no chime will sound when the other
vehicle is detected.

Starting and driving

5-37

5-38

Starting and driving

JVS0741X

Illustration 5 – Entering from the side

Entering from the side

Illustration 5: The side indicator light illumi-
nates if a vehicle enters the detection zone
from either side.

JVS0742X

Illustration 6 – Entering from the side

Illustration 6: If the driver activates the turn
signal, then the system chimes (twice) and
the side indicator light flashes.

NOTE:

.

The radar sensors may not detect a

vehicle which is traveling at about the
same speed as your vehicle when it
enters the detection zone.

.

If the driver activates the turn signal

before a vehicle enters the detection
zone, the side indicator light will flash
but no chime will sound when the other
vehicle is detected.

WAF0297X

BSW indicator

SYSTEM TEMPORARILY UNA-
VAILABLE

When radar blockage is detected, the system
will be turned off automatically. The “Un-
available: Side Radar Obstruction” warning
message will appear and the BSW indicator
(white) will blink in the vehicle information
display.
The radar sensors may be blocked by
temporary ambient conditions such as
splashing water, mist or fog. The blocked
condition may also be caused by objects
such as ice, frost or dirt obstructing the radar
sensors.

Action to take:

When the above conditions no longer exist,
the system will resume automatically.
If the BSW indicator continues to blink, have
the system checked. It is recommended you
visit an INFINITI retailer for this service.

Starting and driving

5-39

5-40

Starting and driving

SYSTEM MALFUNCTION

When the system malfunctions, it will be
turned off automatically. The “Malfunction”
warning message and the BSW indicator
(orange) will appear in the vehicle informa-
tion display.

Action to take:

Stop the vehicle in a safe location, place the
vehicle in the P (Park) position, turn the
engine off and restart the engine.
If the message and BSW indicator (orange)
continues to appear, have the system
checked. It is recommended you visit an
INFINITI retailer for this service.

JVS1146X

SYSTEM MAINTENANCE

The two radar sensors

for the BSW

system are located near the rear bumper.
Always keep the area near the radar sensors
clean.
The radar sensors may be blocked by
temporary ambient conditions such as
splashing water, mist or fog.
The blocked condition may also be caused by
objects such as ice, frost or dirt obstructing
the radar sensors.
Check for and remove objects obstructing
the area around the radar sensors.
Do not attach stickers (including transparent
material), install accessories or apply addi-

tional paint near the radar sensors.
Do not strike or damage the area around the
radar sensors.
It is recommended you visit an INFINITI
retailer if the area around the radar sensors
is damaged due to a collision.

Radio frequency statement

For USA:

FCC ID: OAYSRR3B
This device complies with Part 15 of the FCC
Rules. Operation is subject to the following
two conditions:

(1)

this device may not cause harmful
interference, and

(2) this device must accept any interfer-

ence received, including interference
that may cause undesired operation.

CAUTION TO USERS

Changes or modifications not expressly
approved by the party responsible for com-
pliance could void the user’s authority to
operate the equipment.

For Canada:

This device complies with Industry Canada
licence-exempt RSS standard(s). Operation
is subject to the following two conditions: (1)
this device may not cause interference, and
(2) this device must accept any interference,

including interference that may cause un-
desired operation of the device.
Frequency bands: 24.05 – 24.25 Ghz
The field strength of SRR3-B is below 250
millivolts/m measured at 3 metres with an
average detector.

This device contains licence-exempt trans-
mitter(s)/receiver(s) that comply with Inno-
vation, Science and Economic Development
Canada’s licence-exempt RSS(s). Operation
is subject to the following two conditions:
1. This device may not cause interference.
2. This device must accept any interference,
including interference that may cause un-
desired operation of the device.
Radiofrequency radiation exposure informa-
tion:
This equipment complies with radiation ex-
posure limits set forth for an uncontrolled
environment. This equipment should be in-
stalled and operated with minimum distance
of 20 cm between the radiator and your
body.

WARNING

Failure to follow the warnings and
instructions for proper use of the BSI
system could result in serious injury or
death.

.

The BSI system is not a replacement
for proper driving procedures and is
not designed to prevent contact with
vehicles or objects. When changing
lanes, always use the side and rear
mirrors and turn and look in the
direction your vehicle will move to
ensure it is safe to change lanes.
Never rely solely on the BSI system.

.

There is a limitation to the detection
capability of the radar. Not every
moving object or vehicle will be
detected. Using the BSI system under
some road, ground, lane marker,
traffic or weather conditions could
lead to improper system operation.
Always rely on your own operation to
avoid accidents.

The BSI system helps alert the driver of other
vehicles in adjacent lanes when changing
lanes and helps assist the driver to return the
vehicle to the center of the traveling lane.

JVS1149X

The BSI system uses radar sensors
installed near the rear bumper to detect
other vehicles in an adjacent lane. In addition
to the radar sensors, the BSI system uses a
camera

installed behind the windshield to

monitor the lane markers of your traveling
lane.

Starting and driving

5-41

BLIND SPOT INTERVENTION

®

(BSI) (if so equipped)

5-42

Starting and driving

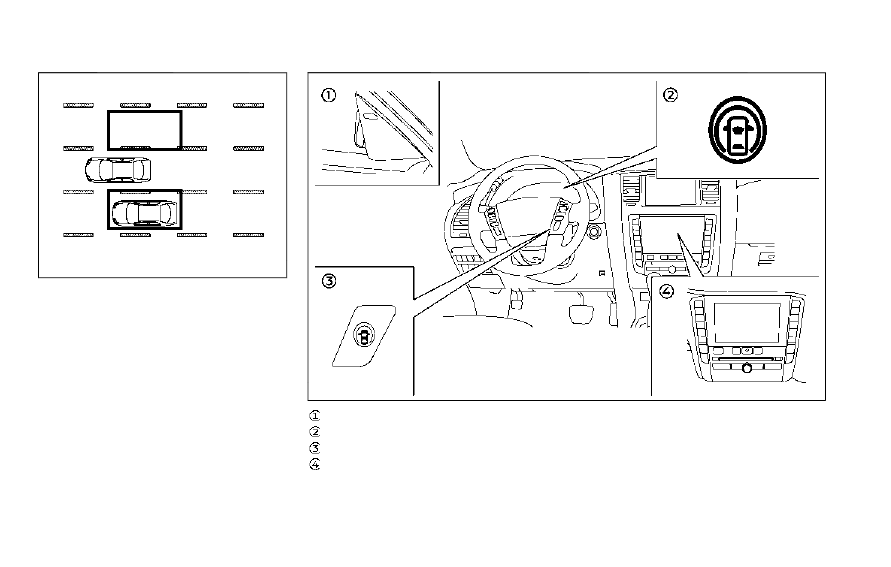

SSD1030

Detection zone

The radar sensors can detect vehicles on
either side of your vehicle within the detec-
tion zone shown as illustrated.
This detection zone starts from the outside
mirror of your vehicle and extends approxi-
mately 10 ft (3.0 m) behind the rear bumper,
and approximately 10 ft (3.0 m) sideways.

WAF0298X

Side indicator light
LDP/BSI/DCA ON indicator
Dynamic driver assistance switch
Lower display

BSI SYSTEM OPERATION

The BSI system operates above approxi-
mately 37 MPH (60 km/h).
If the radar sensors detect a vehicle in the
detection zone, the side indicator light
illuminates.
If the turn signal is then activated, the
system chimes (twice) and the side indicator
light flashes. The side indicator light con-
tinues to flash until the detected vehicle
leaves the detection zone.
If the BSI system is ON and your vehicle
approaches a lane marker while another
vehicle is in the detection zone, the system
chimes (three times) and the side indicator
light flashes. Then the BSI system slightly
applies the brakes to help return the vehicle
back to the center of the driving lane. The
BSI system operates regardless of turn
signal usage.

NOTE:

.

Warning and system application of the

brakes will only be activated if the side
indicator light is already illuminated
when your vehicle approaches a lane
marker. If another vehicle comes into
the detection zone after your vehicle has
crossed a lane marker, no warning or
system application of the brakes will be
activated. (See “BSI driving situations”

(P.5-46).)

.

The BSI system is typically activated

earlier than the Lane Departure Preven-
tion (LDP) system when your vehicle is
approaching a lane marker.

Starting and driving

5-43

5-44

Starting and driving

WAF0299X

LDP/BSI/DCA ON indicator
Dynamic driver assistance switch
Lower display

TURNING THE BSI SYSTEM ON/
OFF

To turn on the BSI system, push the dynamic
driver assistance switch

on the steering

wheel after starting the engine. The LDP/
BSI/DCA ON indicator

on the vehicle

information display will illuminate.
Push the dynamic driver assistance switch
again to turn off the BSI system. LDP/BSI/
DCA ON indicator

will turn off.

The dynamic driver assistance switch

is

used for the BSI, Lane Departure Prevention
(LDP) and Distance Control Assist (DCA)
systems. When the dynamic driver assis-
tance switch

is pushed, the LDP and DCA

systems will also turn on or off simulta-
neously. The BSI system can be individually
set to on or off on the lower display

.

If the system is set to off, the system will not
turn on even if the dynamic driver assistance
switch

is pushed to on. To set the system

to on or off on the lower display, see “How
to enable/disable the BSI system” (P.5-45).

JVS1214X

HOW TO ENABLE/DISABLE THE
BSI SYSTEM

Perform the following steps to enable or
disable the BSI system.
1. Push the MENU button

and touch

[Driver Assistance] on the lower display.

2. Touch [Blind Spot Assist].
3. Touch [Blind Spot Intervention] to en-

able or disable the system.

The displayed keys on the lower display may
vary depending on models, specifications
and software versions.

BSI SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations
for the BSI system. Failure to operate
the vehicle in accordance with these
system limitations could result in serious
injury or death.

.

The BSI system cannot detect all
vehicles under all conditions.

.

The radar sensors may not be able to
detect and activate BSI when certain
objects are present such as:

— Pedestrians, bicycles, animals.

— Vehicles such as motorcycles, low

height vehicles, or high ground
clearance vehicles.

— Vehicles remaining in the detec-

tion zone when you accelerate
from a stop.

— Oncoming vehicles.

— A vehicle merging into an adja-

cent lane at a speed approxi-
mately the same as your vehicle.

— A vehicle approaching rapidly

from behind.

— A vehicle which your vehicle over-

takes rapidly.

— A vehicle that passes through the

detection zone quickly.

.

The radar sensor’s detection zone is
designed based on a standard lane
width. When driving in a wider lane,
the radar sensors may not detect
vehicles in an adjacent lane. When
driving in a narrow lane, the radar
sensors may detect vehicles driving
two lanes away.

.

The radar sensors are designed to
ignore most stationary objects, how-
ever objects such as guardrails, walls,
foliage and parked vehicles may oc-
casionally be detected. This is a
normal operation condition.

.

The camera may not detect lane
markers in the following situations
and the BSI system may not operate
properly.

— On roads where there are multi-

ple parallel lane markers; lane
markers that are faded or not
painted clearly; yellow painted
lane markers; non-standard lane
markers; lane markers covered
with water, dirt, snow, etc.

Starting and driving

5-45
