CAUTION

During the first 1,200 miles (2,000 km),
follow these recommendations to obtain
maximum engine performance and ensure
the future reliability and economy of your
new vehicle. Failure to follow these recom-
mendations may result in shortened engine
life and reduced engine performance.

∙ Avoid driving for long periods at constant

speed, either fast or slow, and do not run
the engine over 4,000 RPM.

∙ Do not accelerate at full throttle in any

gear.

∙ Avoid quick starts.

∙ Avoid hard braking as much as possible.

∙ Do not tow a trailer for the first

500 miles (805 km). Your engine, axle or
other parts could be damaged.

Follow these easy-to-use Fuel Efficient Driv-
ing Tips to help you achieve the most fuel
economy from your vehicle.

1. Use Smooth Accelerator and

Brake Pedal Application

∙ Avoid rapid starts and stops.

∙ Use smooth, gentle accelerator and

brake application whenever possible.

∙ Maintain constant speed while com-

muting and coast whenever possible.

2. Maintain Constant Speed

∙ Look ahead to try and anticipate and

minimize stops.

∙ Synchronizing your speed with traffic

lights allows you to reduce your num-
ber of stops.

∙ Maintaining a steady speed can mini-

mize red light stops and improve fuel
efficiency.

3. Use Air Conditioning (A/C) at

Higher Vehicle Speeds

∙ Below 40 mph (64 km/h), it is more

efficient to open windows to cool the
vehicle due to reduced engine load.

BREAK-IN SCHEDULE

FUEL EFFICIENT DRIVING TIPS

5-128

Starting and driving

∙ Above 40 mph (64 km/h), it is more

efficient to use A/C to cool the vehicle
due to increased aerodynamic drag.

∙ Recirculating the cool air in the cabin

when the A/C is on reduces cooling
load.

4. Drive at Economical Speeds and

Distances

∙ Observing the speed limit and not ex-

ceeding 60 mph (97 km/h) (where le-
gally allowed) can improve fuel effi-
ciency due to reduced aerodynamic
drag.

∙ Maintaining a safe following distance

behind other vehicles reduces unnec-
essary braking.

∙ Safely monitoring traffic to anticipate

changes in speed permits reduced
braking

and

smooth

acceleration

changes.

∙ Select a gear range suitable to road

conditions.

5. Use Cruise Control

∙ Using cruise control during highway

driving helps maintain a steady speed.

∙ Cruise control is particularly effective

in providing fuel savings when driving
on flat terrains.

6. Plan for the Shortest Route

∙ Utilize a map or navigation system to

determine the best route to save time.

7. Avoid Idling

∙ Shutting off your engine when safe for

stops exceeding 30–60 seconds saves
fuel and reduces emissions.

8. Buy an Automated Pass for Toll Roads

∙ Automated passes permit drivers to

use special lanes to maintain cruising
speed through the toll and avoid stop-
ping and starting.

9. Winter Warm Up

∙ Limit idling time to minimize impact to

fuel economy.

∙ Vehicles typically need no more than

30 seconds of idling at start-up to ef-
fectively circulate the engine oil before
driving.

∙ Your vehicle will reach its ideal operat-

ing temperature more quickly while
driving versus idling.

10. Keeping your Vehicle Cool

∙ Park your vehicle in a covered parking

area or in the shade whenever pos-
sible.

∙ When entering a hot vehicle, opening

the windows will help to reduce the
inside temperature faster, resulting in
reduced demand on your A/C system.

Starting and driving

5-129

∙ Keep your engine tuned up.

∙ Follow the recommended scheduled

maintenance.

∙ Keep the tires inflated to the correct

pressure. Low tire pressure increases tire
wear and lowers fuel economy.

∙ Keep all the wheels in correct alignment.

Improper alignment increases tire wear
and lowers fuel economy.

∙ Use the recommended viscosity engine

oil. For additional information, refer to
“Engine oil and oil filter recommenda-
tions” in the “Technical and consumer in-
formation” section of this manual.

If any malfunction occurs in the Intelligent
AWD system while the engine is running,
messages are displayed in the meter.

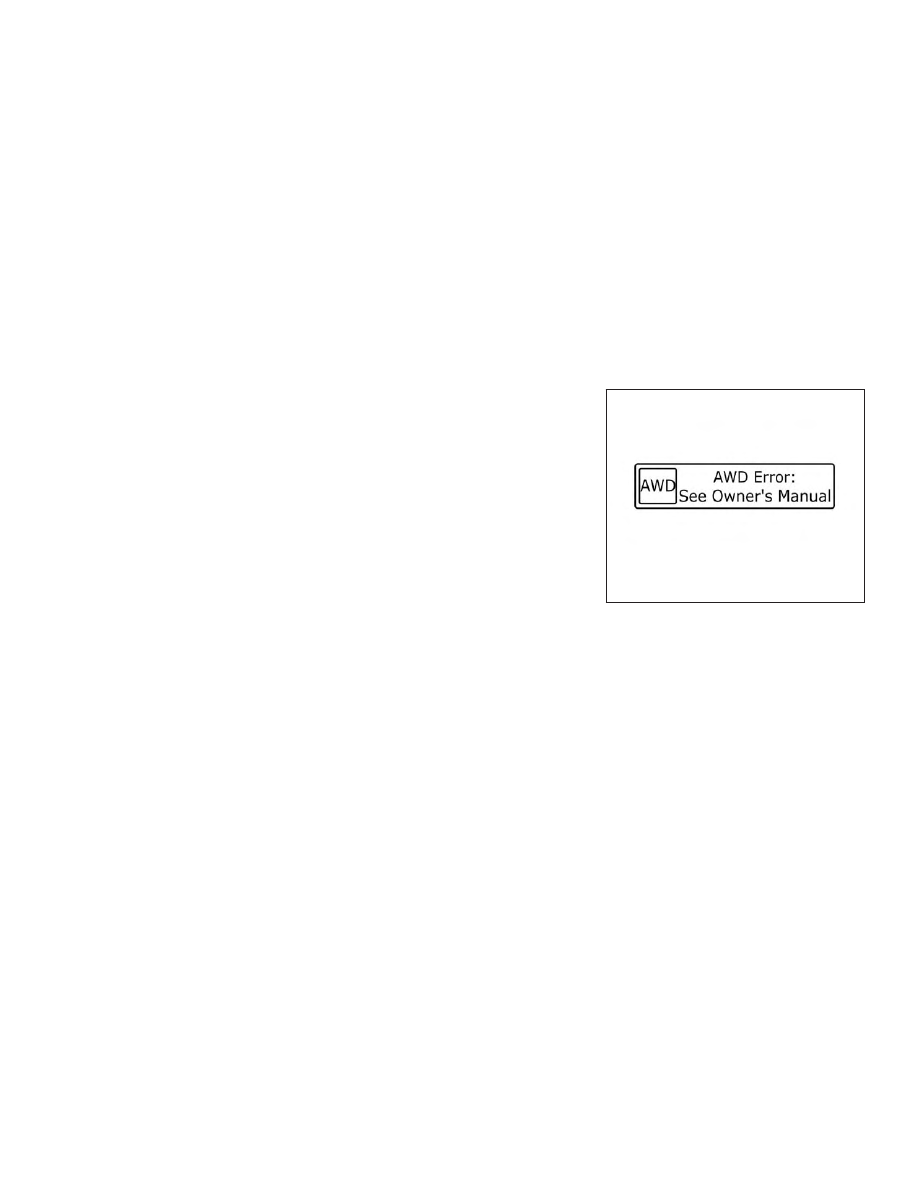

If the AWD error warning message is dis-
played, there may be a malfunction in the
Intelligent AWD system. Reduce vehicle
speed and have your vehicle checked as soon
as possible. It is recommended that you visit
an INFINITI retailer for this service.

LSD2082

INCREASING FUEL ECONOMY

INTELLIGENT ALL-WHEEL DRIVE
(AWD) (if so equipped)

5-130

Starting and driving

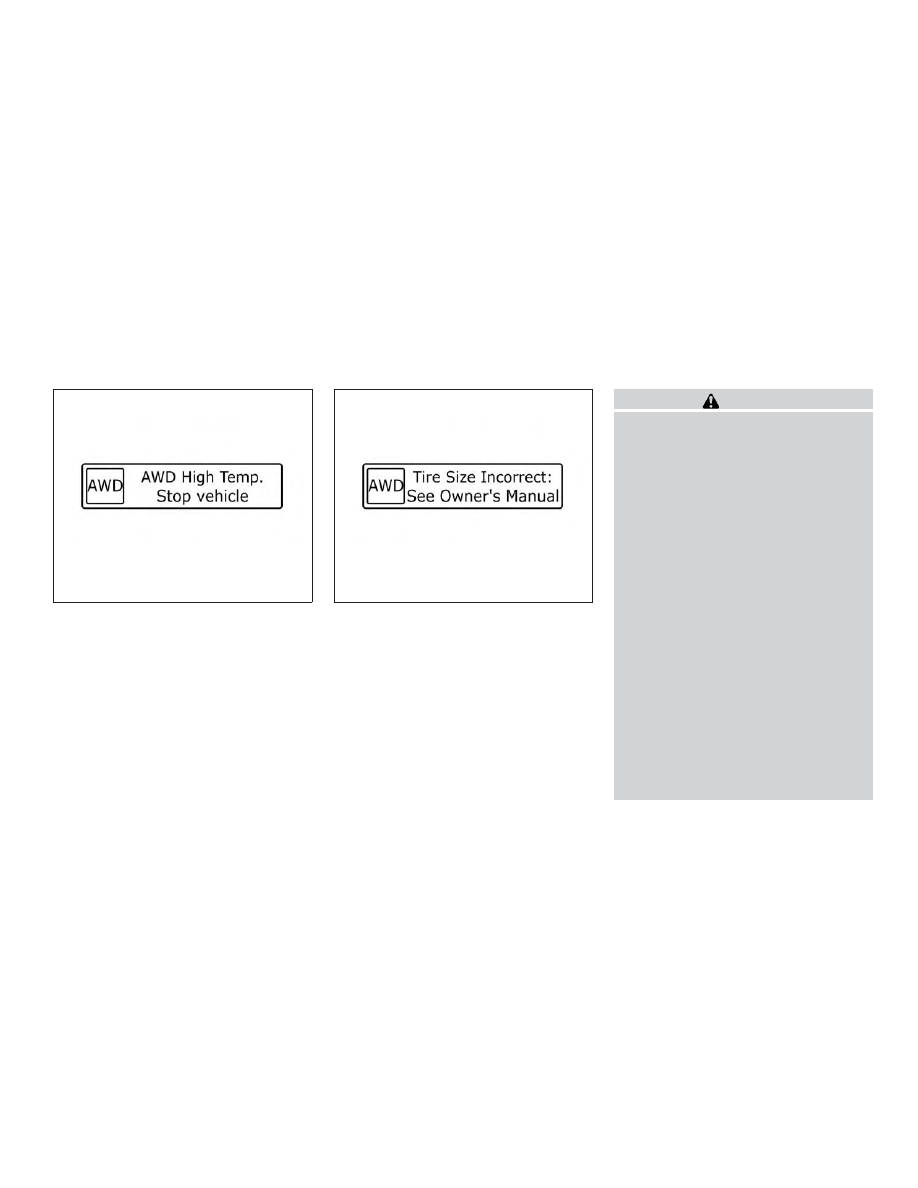

The AWD high temperature message may be
displayed while trying to free a stuck vehicle
due to increased oil temperature. The driving
mode may change to 2-Wheel Drive (2WD).
If this message is displayed, stop the vehicle
with the engine idling, as soon as it is safe to
do so. Then if the message turns off, you can
continue driving.

The tire size message may be displayed if
there is a large difference between the diam-
eters of front and rear wheels. Pull off the
road in a safe area, with the engine idling.
Check that all tire sizes are the same, that the
tire pressure is correct and that the tires are
not excessively worn.

If any warning messages continue to be dis-
played, have your vehicle checked as soon as
possible. It is recommended that you visit an
INFINITI retailer for this service.

WARNING

∙ Do not drive beyond the performance ca-

pability of the tires. Accelerating quickly,
sharp steering maneuvers or sudden
braking may cause loss of control, even
with Intelligent AWD engaged.

∙ For AWD equipped vehicles, do not at-

tempt to raise two wheels off the ground
and shift the transmission to any drive or
reverse position with the engine running.
Doing so may result in drivetrain damage
or unexpected vehicle movement which
could result in serious personal injury or
vehicle damage.

∙ Do not attempt to test an AWD equipped

vehicle on a 2-wheel dynamometer (such
as the dynamometers used by some
states for emissions testing) or similar
equipment even if the other two wheels
are raised off the ground. Make sure that
you inform the test facility personnel
that your vehicle is equipped with AWD
before it is placed on a dynamometer. Us-
ing the wrong test equipment may result
in drivetrain damage or unexpected ve-
hicle movement which could result in se-
rious personal injury or vehicle damage.

LSD2083

LSD2084

Starting and driving

5-131

CAUTION

∙ Do not operate the engine on a free roller

when any of the wheels are raised.

∙ If you use the free roller, rotate four

wheels with the same speed without rais-
ing any wheels.

∙ If an AWD warning message is displayed

while driving there may be a malfunction
in the AWD system. Reduce the vehicle
speed immediately and have your vehicle
checked as soon as possible. It is recom-
mended that you visit an INFINITI re-
tailer for this service.

∙ The powertrain may be damaged if you

continue driving when the AWD tem-
perature or tire size incorrect messages
are displayed.

∙ If the AWD high temperature message is

displayed while you are driving, pull off
the road in a safe area, and idle the en-
gine. The driving mode will change to
2WD to prevent the AWD system from
malfunctioning. If the warning message
turns off, you can drive again.

∙ If the tire size incorrect message is dis-

played while you are driving, pull off the
road in a safe area with the engine idling.
Check that all tire sizes are the same, that
the tire pressure is correct and that the
tires are not excessively worn.

∙ If a warning message continues to be dis-

played after the above operations, have
your vehicle checked as soon as possible.
It is recommended that you visit an
INFINITI retailer for this service.

5-132

Starting and driving

WARNING

∙ Do not stop or park the vehicle over flam-

mable materials such as dry grass, waste
paper or rags. They may ignite and cause
a fire.

∙ Safe parking procedures require that

both the parking brake be set and the
transmission placed into P (Park). Failure
to do so could cause the vehicle to move
unexpectedly or roll away and result in an
accident. Make sure the shift lever has
been pushed as far forward as it can go
and cannot be moved without depressing
the foot brake pedal.

∙ Never leave the engine running while the

vehicle is unattended.

∙ To help avoid risk of injury or death

through unintended operation of the ve-
hicle and/or its systems, do not leave
children, people who require the assis-
tance of others or pets unattended in
your vehicle. Additionally, the tempera-
ture inside a closed vehicle on a warm day
can quickly become high enough to cause
a significant risk of injury or death to
people and pets.

1. Firmly apply the parking brake.

2. Move the shift lever to the P (Park)

position.

3. To help prevent the vehicle from rolling

into traffic when parked on an incline, it
is a good practice to turn the wheels as
illustrated.

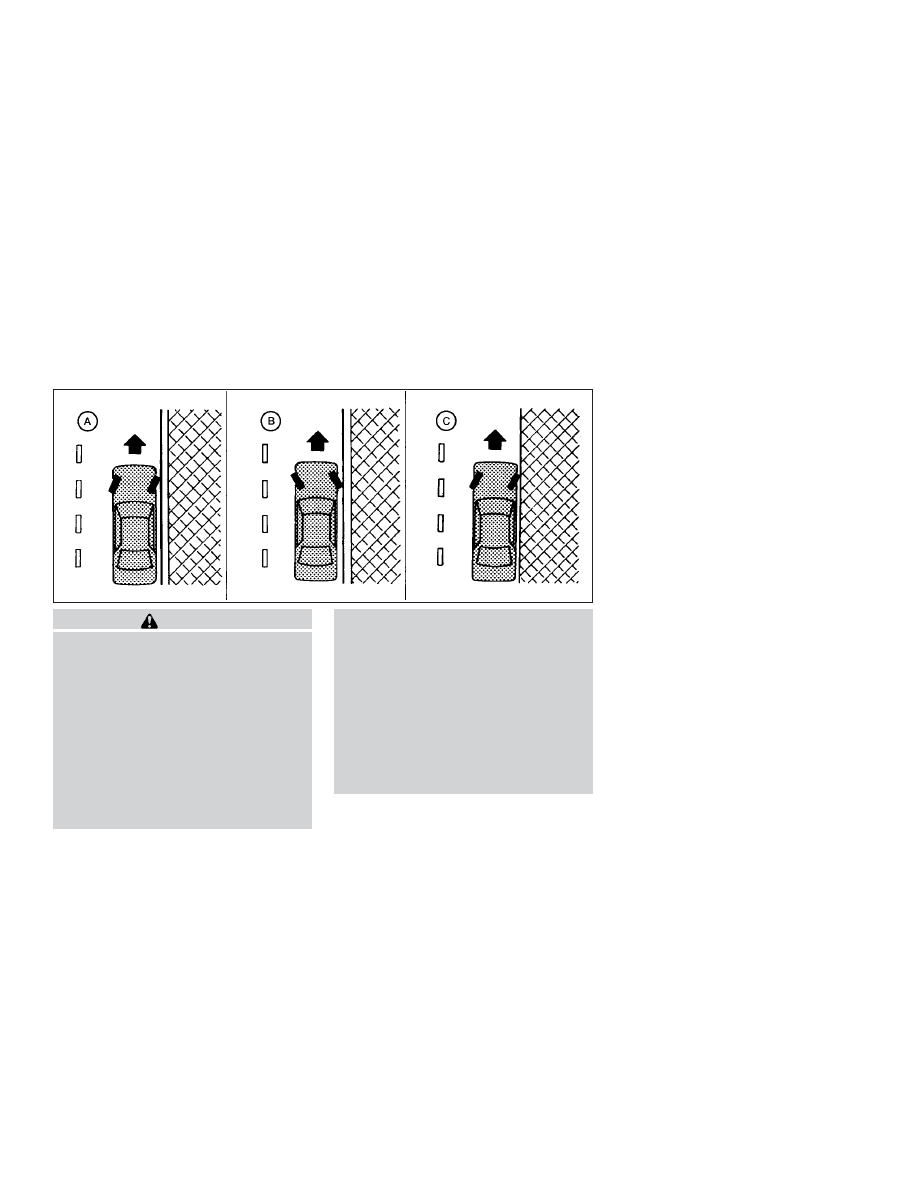

∙ HEADED DOWNHILL WITH CURB

䊊

A

:

Turn the wheels into the curb and move
the vehicle forward until the curb side
wheel gently touches the curb.

∙ HEADED UPHILL WITH CURB

䊊

B

:

Turn the wheels away from the curb and
move the vehicle back until the curb side
wheel gently touches the curb.

∙ HEADED UPHILL OR DOWNHILL,

NO CURB

䊊

C

:

Turn the wheels toward the side of the
road so the vehicle will move away from
the center of the road if it moves.

4. Place the ignition switch in the LOCK

position.

WSD0050

PARKING/PARKING ON HILLS

Starting and driving

5-133

WARNING

∙ If the engine is not running or is turned off

while driving, the power assist for the
steering will not work. Steering will be
harder to operate.

∙ When the power steering warning light

illuminates with the engine running,
there will be no power assist for the
steering. You will still have control of the
vehicle, but the steering will be harder to
operate. Have the power steering system
checked. It is recommended that you visit
an INFINITI retailer for this service.

The power steering system is designed to
provide power assist while driving to operate
the steering wheel with light force.

When the steering wheel is operated repeat-
edly or continuously while parking or driving
at a very low speed, the power assist for the
steering wheel will be reduced. This is to pre-
vent overheating of the power steering sys-
tem and protect it from getting damaged.
While the power assist is reduced, steering
wheel operation will become heavy. When
the temperature of the power steering sys-
tem goes down, the power assist level will
return to normal. Avoid repeating such steer-
ing wheel operations that could cause the
power steering system to overheat.

You may hear a sound when the steering
wheel is operated quickly. However, this is
not a malfunction.

If the power steering warning light illumi-
nates while the engine is running, it may indi-
cate the power steering system is not func-
tioning properly and may need servicing.
Have the power steering system checked. It is
recommended that you visit an INFINITI re-
tailer for this service.

When the power steering warning light illu-
minates with the engine running, there will be
no power assist for the steering, but you will
still have control of the vehicle. At this time,
greater steering effort is required to operate
the steering wheel, especially in sharp turns
and at low speeds.

For additional information, refer to “Power
steering warning light” in the “Instruments
and controls” section of this manual.

The brake system has two separate hydraulic
circuits. If one circuit malfunctions, you will
still have braking at two wheels.

BRAKE PRECAUTIONS

Vacuum assisted brakes

The brake booster aids braking by using en-
gine vacuum. If the engine stops, you can
stop the vehicle by depressing the brake
pedal. However, greater foot pressure on the
brake pedal will be required to stop the ve-
hicle and stopping distance will be longer.

Using the brakes

Avoid resting your foot on the brake pedal
while driving. This will overheat the brakes,
wear out the brake pads faster, and reduce
gas mileage.

To help reduce brake wear and to prevent the
brakes from overheating, reduce speed and
downshift to a lower gear before going down
a slope or long grade. Overheated brakes
may reduce braking performance and could
result in loss of vehicle control.

POWER STEERING

BRAKE SYSTEM

5-134

Starting and driving

WARNING

∙ While driving on a slippery surface, be

careful when braking, accelerating or
downshifting. Abrupt braking or acceler-
ating could cause the wheels to skid and
result in an accident.

∙ If the engine is not running or is turned off

while driving, the power assist for the
brakes will not work. Braking will be
harder.

Wet brakes

When the vehicle is washed or driven through
water, the brakes may get wet. As a result,
your braking distance will be longer and the
vehicle may pull to one side during braking.

To dry the brakes, drive the vehicle at a safe
speed while lightly pressing the brake pedal
to heat up the brakes. Do this until the brakes
return to normal. Avoid driving the vehicle at
high speeds until the brakes function cor-
rectly.

Parking brake break-in

Break in the parking brake shoes whenever
the stopping effect of the parking brake is
weakened or whenever the parking brake
shoes and/or rotors are replaced, in order to
assure the best brake performance.

This procedure is described in the INFINITI
Service Manual. It is recommended that you
visit an INFINITI retailer for this service.

ANTI-LOCK BRAKING SYSTEM
(ABS)

WARNING

∙ The ABS is a sophisticated device, but it

cannot prevent accidents resulting from
careless or dangerous driving techniques.
It can help maintain vehicle control dur-
ing braking on slippery surfaces. Remem-
ber that stopping distances on slippery
surfaces will be longer than on normal
surfaces even with ABS. Stopping dis-
tances may also be longer on rough,
gravel or snow covered roads, or if you
are using tire chains. Always maintain a
safe distance from the vehicle in front of
you. Ultimately, the driver is responsible
for safety.

∙ Tire type and condition may also affect

braking effectiveness.

– When replacing tires, install the speci-

fied size of tires on all four wheels.

– When installing a spare tire, make sure

that it is the proper size and type as
specified on the Tire and Loading In-
formation label. For additional infor-
mation, refer to “Tire and Loading In-
formation label” in the “Technical and
consumer information” section of this
manual.

– For additional information, refer to

“Wheels and tires” in the “Do-it-
yourself” section of this manual.

The ABS controls the brakes so the wheels do
not lock during hard braking or when braking
on slippery surfaces. The system detects the
rotation speed at each wheel and varies the
brake fluid pressure to prevent each wheel
from locking and sliding. By preventing each
wheel from locking, the system helps the
driver maintain steering control and helps to
minimize swerving and spinning on slippery
surfaces.

Using the system

Depress the brake pedal and hold it down.
Depress the brake pedal with firm steady
pressure, but do not pump the brakes. The
Anti-lock Braking System will operate to pre-
vent the wheels from locking up. Steer the
vehicle to avoid obstacles.

Starting and driving

5-135

WARNING

Do not pump the brake pedal. Doing so may
result in increased stopping distances.

Self-test feature

The Anti-lock Braking System (ABS) includes
electronic sensors, electric pumps, hydraulic
solenoids and a computer. The computer has
a built-in diagnostic feature that tests the
system each time you start the engine and
move the vehicle at a low speed in forward or
reverse. When the self-test occurs, you may
hear a “clunk” noise and/or feel a pulsation in
the brake pedal. This is normal and does not
indicate a malfunction. If the computer
senses a malfunction, it switches the ABS off
and illuminates the ABS warning light on the
instrument panel. The brake system then op-
erates normally but without anti-lock assis-
tance.

If the ABS warning light illuminates during
the self-test or while driving, have the vehicle
checked. It is recommended that you visit an
INFINITI retailer for this service.

Normal operation

The Anti-lock Braking System (ABS) operates
at speeds above 3 - 6 mph (5 - 10 km/h). The
speed varies according to road conditions.

When the ABS senses that one or more
wheels are close to locking up, the actuator
rapidly applies and releases hydraulic pres-
sure. This action is similar to pumping the
brakes very quickly. You may feel a pulsation
in the brake pedal and hear a noise from
under the hood or feel a vibration from the
actuator when it is operating. This is normal
and indicates that the ABS is operating prop-
erly. However, the pulsation may indicate
that road conditions are hazardous and extra
care is required while driving.

BRAKE ASSIST

When the force applied to the brake pedal
exceeds a certain level, the Brake Assist is
activated generating greater braking force
than a conventional brake booster even with
light pedal force.

WARNING

The Brake Assist is only an aid to assist
braking operation and is not a collision
warning or avoidance device. It is the driv-
er’s responsibility to stay alert, drive safely
and be in control of the vehicle at all times.

5-136

Starting and driving

The VDC system uses various sensors to
monitor driver inputs and vehicle motion. Un-
der certain driving conditions, the VDC sys-
tem helps to perform the following functions:

∙ Controls brake pressure to reduce wheel

slip on one slipping drive wheel so power
is transferred to a non-slipping drive
wheel on the same axle.

∙ Controls brake pressure and engine out-

put to reduce drive wheel slip based on
vehicle speed (traction control function).

∙ Controls brake pressure at individual

wheels and engine output to help the
driver maintain control of the vehicle in
the following conditions:

– Understeer (vehicle tends to not fol-

low the steered path despite in-
creased steering input)

– Oversteer (vehicle tends to spin due to

certain road or driving conditions)

The VDC system can help the driver to main-
tain control of the vehicle, but it cannot pre-
vent loss of vehicle control in all driving situ-
ations.

When the VDC system operates, the
indicator light in the instrument panel flashes
to note the following:

∙ The road may be slippery or the system

may determine some action is required to
help keep the vehicle on the steered path.

∙ You may feel a pulsation in the brake

pedal and hear a noise or vibration from
under the hood. This is normal and indi-
cates that the VDC system is working
properly.

∙ Adjust your speed and driving to the road

conditions.

For additional information, refer to “Slip indi-
cator light” and ”Vehicle Dynamic Control
(VDC) OFF indicator light” in the ”Instruments
and controls” section of this manual.

If a malfunction occurs in the system,

the

and

indicator lights come on

in the instrument panel. The VDC system au-
tomatically turns off when these indicator
lights are on.
The VDC OFF switch is used to turn off the
VDC system. The

indicator light illumi-

nates to indicate the VDC system is off.

When the VDC OFF switch is used to turn off
the system, the VDC system still operates to
prevent one drive wheel from slipping by
transferring power to a non-slipping drive
wheel. The

indicator light flashes if this

occurs. All other VDC functions are off and
the

indicator light will not flash.

The VDC system is automatically reset to on
when the ignition switch is placed in the OFF
position then back to the ON position.

The computer has a built-in diagnostic fea-
ture that tests the system each time you start
the engine and move the vehicle forward or in
reverse at a slow speed. When the self-test
occurs, you may hear a clunk noise and/or
feel a pulsation in the brake pedal. This is
normal and is not an indication of a malfunc-
tion.

WARNING

∙ The VDC system is designed to help the

driver maintain controllability but does
not prevent accidents due to abrupt steer-
ing operation at high speeds or by careless
or dangerous driving techniques. Reduce
vehicle speed and be especially careful
when driving and cornering on slippery
surfaces and always drive carefully.

VEHICLE DYNAMIC CONTROL (VDC)
SYSTEM

Starting and driving

5-137

∙ Do not modify the vehicle’s suspension. If

suspension parts such as shock absorb-
ers, struts, springs, stabilizer bars, bush-
ings and wheels are not INFINITI recom-
mended for your vehicle or are extremely
deteriorated, the VDC system may not
operate properly. This could adversely
affect vehicle handling performance, and
the

indicator light may flash or

both the

and

indicator lights

may illuminate.

∙ If brake related parts such as brake pads,

rotors and calipers are not INFINITI rec-
ommended or are extremely deterio-
rated, the VDC system may not operate
properly

and

both

the

and

the

indicator lights may illuminate.

∙ If engine control related parts are not

INFINITI recommended or are extremely

deteriorated, both the

and

indicator lights may illuminate.

∙ When driving on extremely inclined sur-

faces such as higher banked corners, the
VDC system may not operate properly
and the

indicator light may flash or

both the

and

indicator lights

may illuminate. Do not drive on these
types of roads.

∙ When driving on an unstable surface such

as a turntable, ferry, elevator or ramp,
the

indicator light may flash or

both the

and

indicator lights

may illuminate. This is not a malfunction.
Restart the engine after driving onto a
stable surface.

∙ If wheels or tires other than the INFINITI

recommended ones are used, the VDC
system may not operate properly and
the

indicator light may flash or

both the

and

indicator lights

may illuminate.

∙ The VDC system is not a substitute for

winter tires or tire chains on a snow cov-
ered road.

ACTIVE TRACE CONTROL
(if so equipped)

This system senses driving based on the driv-
er’s steering and acceleration/braking pat-
terns, and controls brake pressure at indi-
vidual

wheels

to

help

smooth

vehicle

response.

When the VDC OFF switch is used to turn off
the VDC system, the Active Trace Control
system is also turned off.

If the Active Trace Control is not functioning
properly, the FEB with Pedestrian Detection
system warning indicator light illuminates in
the instrument panel.

BRAKE FORCE DISTRIBUTION

During braking while driving through turns,
the system optimizes the distribution of force
to each of the four wheels depending on the
radius of the turn.

5-138

Starting and driving

WARNING

∙ The VDC system is designed to help the

driver maintain controllability but does
not prevent accidents due to abrupt
steering operation at high speeds or by
careless or dangerous driving techniques.
Reduce vehicle speed and be especially
careful when driving and cornering on
slippery

surfaces

and

always

drive

carefully.

∙ Do not modify the vehicle’s suspension. If

suspension parts such as shock absorb-
ers, struts, springs, stabilizer bars, bush-
ings and wheels are not INFINITI recom-
mended for your vehicle or are extremely
deteriorated, the VDC system may not
operate properly. This could adversely
affect vehicle handling performance, and
the

indicator light may flash or

both the

and

indicator lights

may illuminate.

∙ If brake related parts such as brake pads,

rotors and calipers are not INFINITI rec-
ommended or are extremely deterio-
rated, the VDC system may not operate
properly

and

both

the

and

the

indicator lights may illuminate.

∙ If engine control related parts are not

INFINITI recommended or are extremely

deteriorated, both the

and

indicator lights may illuminate.

∙ When driving on extremely inclined sur-

faces such as higher banked corners, the
VDC system may not operate properly
and the

indicator light may flash or

both the

and

indicator lights

may illuminate. Do not drive on these
types of roads.

∙ When driving on an unstable surface such

as a turntable, ferry, elevator or ramp,
the

indicator light may flash or

both the

and

indicator lights

may illuminate. This is not a malfunction.
Restart the engine after driving onto a
stable surface.

∙ If wheels or tires other than the INFINITI

recommended ones are used, the VDC
system may not operate properly and
the

indicator light may flash or

both the

and

indicator lights

may illuminate.

∙ The VDC system is not a substitute for

winter tires or tire chains on a snow cov-
ered road.

WARNING

∙ Never rely solely on the hill start assist

system to prevent the vehicle from mov-
ing backward on a hill. Always drive care-
fully and attentively. Depress the brake
pedal when the vehicle is stopped on a
steep hill. Be especially careful when
stopped on a hill on frozen or muddy
roads. Failure to prevent the vehicle from
rolling backwards may result in a loss of
control of the vehicle and possible serious
injury or death.

∙ The hill start assist system is not de-

signed to hold the vehicle at a standstill
on a hill. Depress the brake pedal when
the vehicle is stopped on a steep hill. Fail-
ure to do so may cause the vehicle to roll
backwards and may result in a collision or
serious personal injury.

∙ The hill start assist system may not pre-

vent the vehicle from rolling backwards
on a hill under all load or road conditions.
Always be prepared to depress the brake
pedal to prevent the vehicle from rolling
backwards. Failure to do so may result in
a collision or serious personal injury.

HILL START ASSIST SYSTEM

Starting and driving

5-139

When the vehicle is stopped on a hill, the hill
start assist system automatically keeps the
brakes applied to help prevent the vehicle
from rolling backward in the time it takes the
driver to release the brake pedal and apply
the accelerator.
The hill start assist system will operate auto-
matically under the following conditions:

∙ The transmission is shifted to a forward

or reverse gear.

∙ The vehicle is stopped completely on a hill

by applying the brake. The maximum
holding time is 2 seconds. After 2 sec-
onds the vehicle will begin to roll back and
the hill start assist system will stop oper-
ating completely.

The hill start assist system will not operate
when the shift lever is placed in the N (Neu-
tral) or P (Park) position or on a flat and level
road.

The sonar system sounds a tone to inform the
driver of obstacles near the bumper.

When the sonar system is turned on, the
sonar view will automatically appear in the
center display when the camera is activated.

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the sonar system
could result in serious injury or death.

∙ The sonar system is not a replacement for

proper driving procedures and is not de-
signed to prevent contact with vehicles
or objects.

∙ The driver is always responsible for

safety during parking and other maneu-
vers. Always look around and check that
it is safe to do so before parking.

∙ This function is designed as an aid to the

driver in detecting large stationary ob-
jects to help avoid damaging the vehicle.

If your vehicle sustains damage to the bum-
per fascia, leaving it misaligned or bent, the
sensing zone may be altered causing inaccu-
rate measurement of obstacles or false
alarm.

CAUTION

∙ Excessive noise (such as audio system

volume or an open vehicle window) will
interfere with the tone and it may not be
heard.

∙ Keep the sonar sensors (located on the

bumper fascias) free from snow, ice and
large accumulations of dirt. Do not clean
the sensors with sharp objects. If the sen-
sors are covered, the accuracy of the so-
nar function will be diminished.

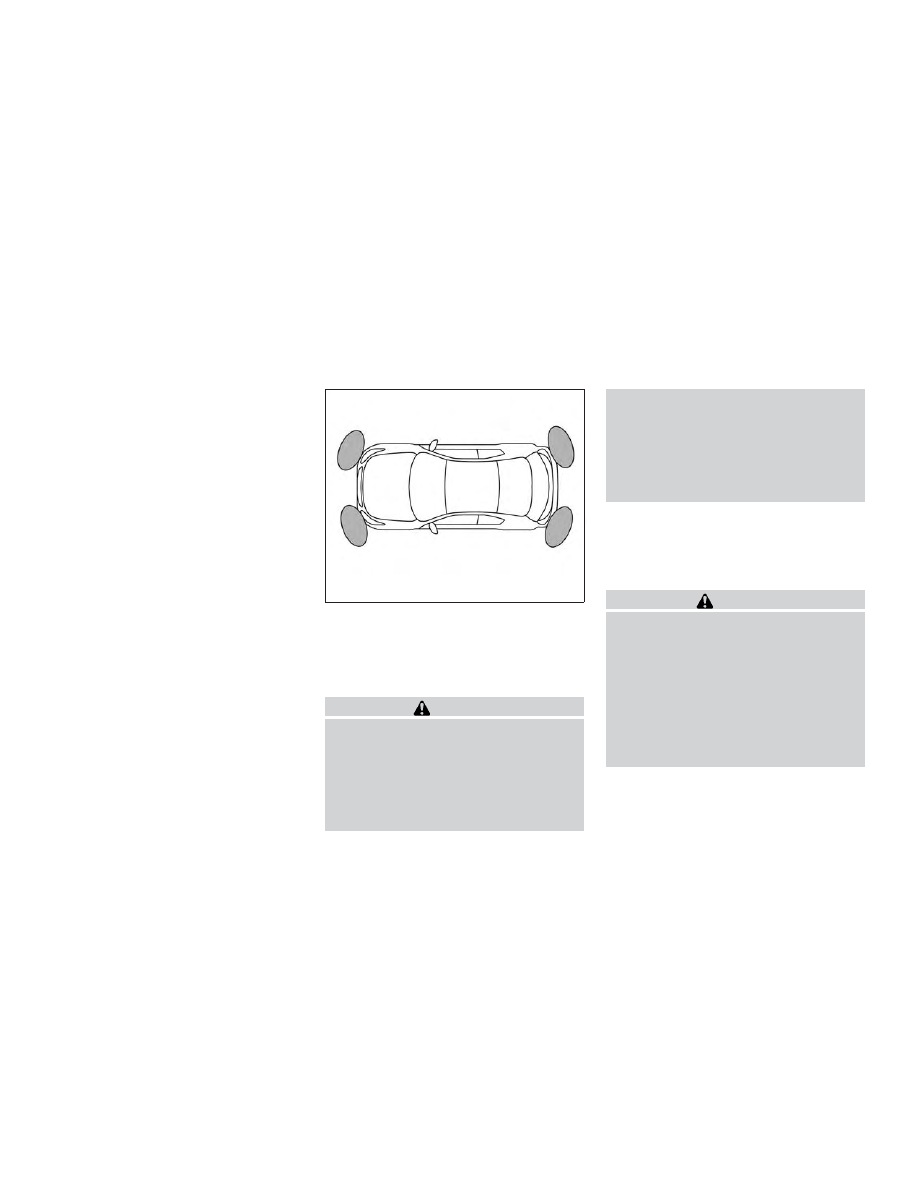

LSD2135

FRONT AND REAR SONAR SYSTEM
(if so equipped)

5-140

Starting and driving

SYSTEM OPERATION

The system informs with a visual and audible
signal of front obstacles when the shift lever
is in the D (Drive) position and both front and
rear obstacles when the shift lever is in the R
(Reverse) position.
Sonar Operation Table

FR Sensor

RR Sensor

Range

Sound

Display

Sound

Display

P

x

†

x

†

R

o

o

o

o

N

x

†

x

†

D

o

o

x

†

o – Display/Beep when detect

† – Display on camera view

x – No Display and Beep

The system is deactivated at speeds above
6 mph (10 km/h). It is reactivated at lower
speeds.

The intermittent tone will stop after 3 sec-
onds when an obstacle is detected by only
the corner sensor and the distance does not
change. The tone will stop when the obstacle
get away from the vehicle.

When the object is detected, the indicator
(green) appears and blinks and the tone
sounds intermittently. When the vehicle
moves closer to the object, the color of the
indicator turns yellow and the rate of the
blinking increases. When the vehicle is very
close to the object, the indicator stops blink-
ing and turns red, and the tone sounds con-
tinuously.

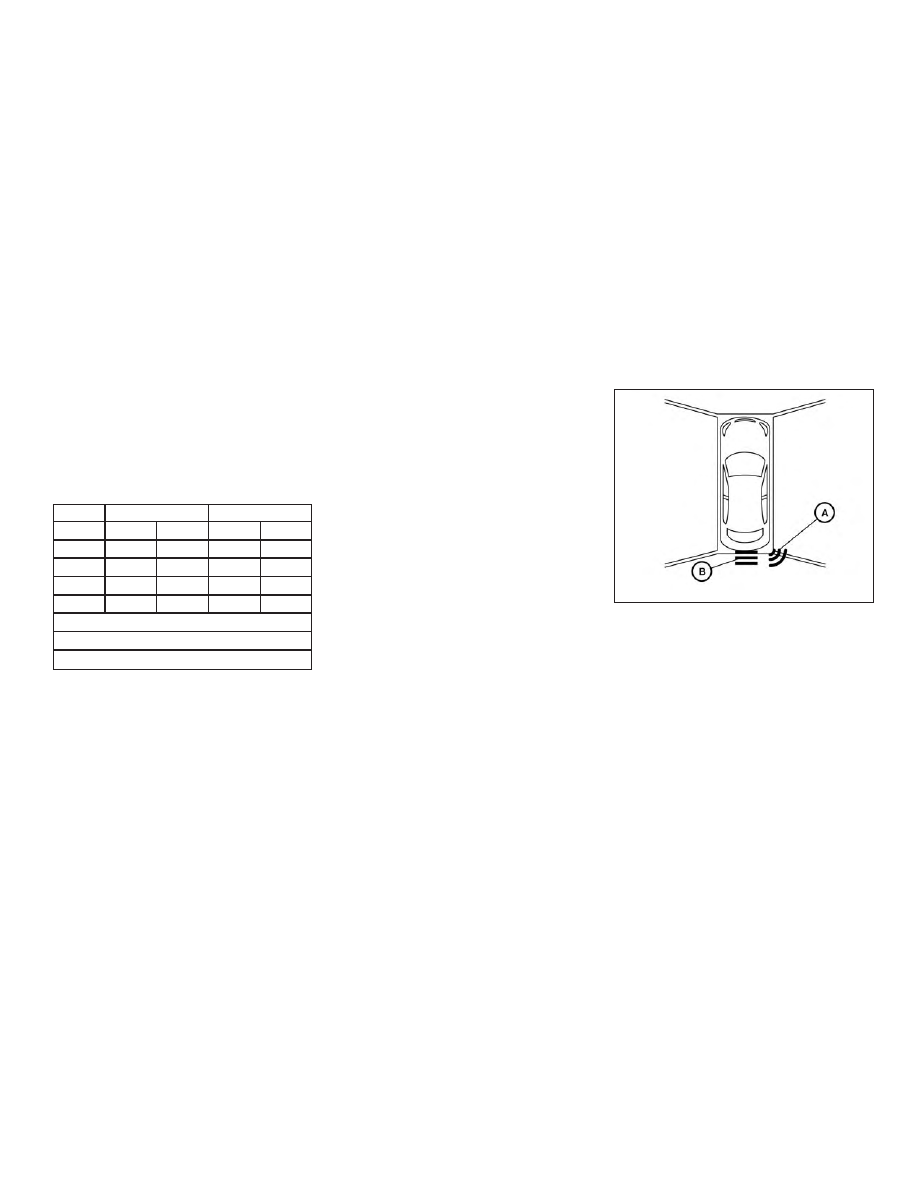

When the corner of the vehicle moves closer
to an object, the corner sonar indicator

䊊

A

appears. When the center of the vehicle
moves close to an object, the center sonar (if
so equipped) indicator

䊊

B

appears.

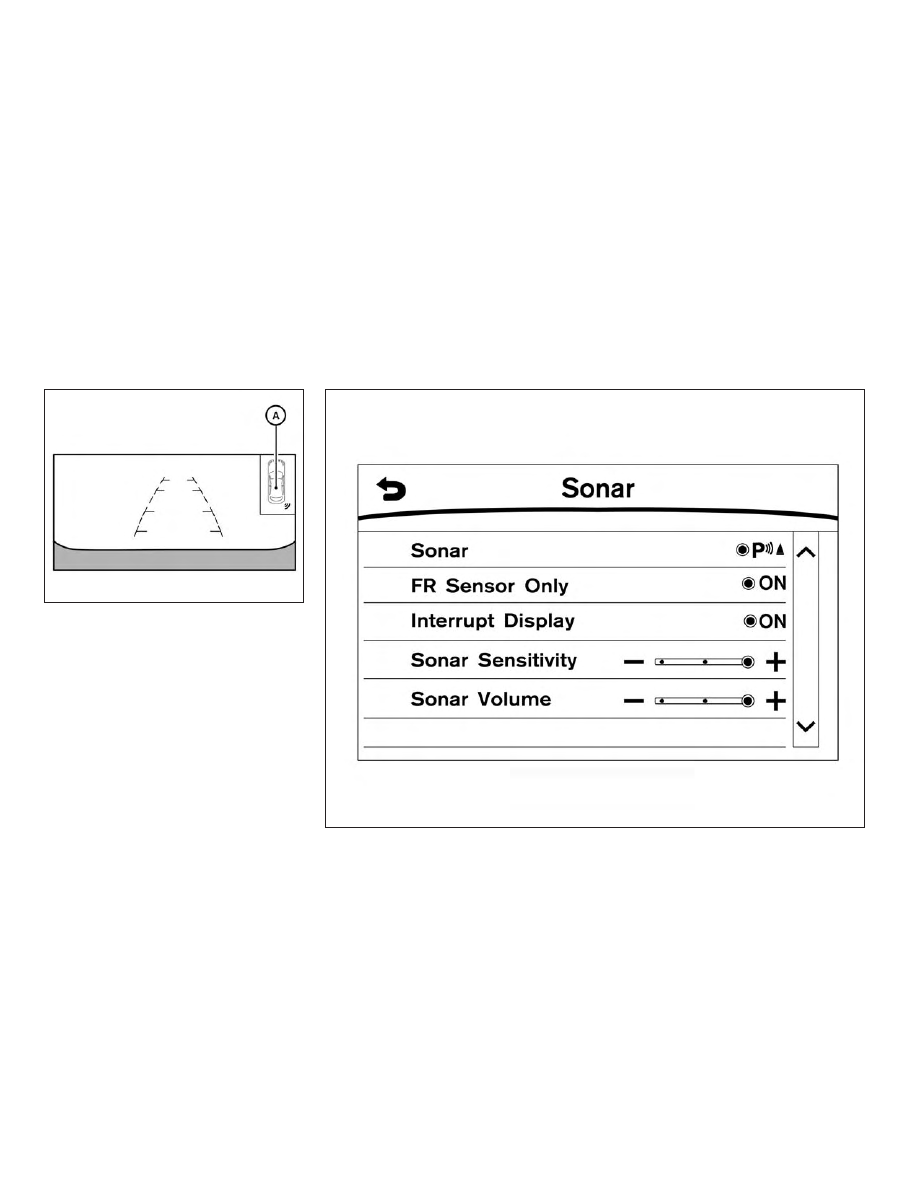

LSD2136

Starting and driving

5-141

The system indicators

䊊

A

will appear when

the vehicle moves closer to an object.

LSD2137

LSD2697

5-142

Starting and driving

HOW TO ENABLE/DISABLE THE
SONAR SYSTEM

The system is automatically activated when
the ignition is in the ON position and the shift
lever is in the R (Reverse) position.

Perform the following steps to enable or dis-
able the sonar system:

1. Press the SETTINGbutton on the control

panel and highlight the “Camera/Sonar”
key on the display using the INFINITI
controller then press the ENTER button.

2. Highlight the “Sonar” key then press the

ENTER button.

3. To turn the sonar system on or off, high-

light the “Sonar” key and press the EN-
TER button. To enable the front sensors
only, highlight “FR Sensor Only” and
press the ENTER button.

NOTE:

The system will not automatically be turned
on when the engine is restarted.

SONAR LIMITATIONS

WARNING

Listed below are the system limitations for
the sonar system. Failure to operate the
vehicle in accordance with these system
limitations could result in serious injury or
death.

∙ Read and understand the limitations of

the sonar system as contained in this sec-
tion. Inclement weather may affect the
function of the sonar system; this may
include reduced performance or a false
activation.

∙ The system is deactivated at speeds

above 6 mph (10 km/h). It is reactivated
at lower speeds.

∙ Inclement weather or ultrasonic sources

such as an automatic car wash, a truck’s
compressed-air brakes or a pneumatic
drill may affect the function of the sys-
tem; this may include reduced perfor-
mance or a false activation.

∙ The system is not designed to prevent

contact with small or moving objects. Al-
ways move slowly. The system will not
detect small objects below the bumper or
on the ground.

∙ The system may not detect the following

objects: fluffy objects such as snow,
cloth, cotton, glass-wool, etc.; thin ob-
jects such as rope, wire and chain, etc.; or
wedge-shaped objects.

∙ The system may not detect objects at

speeds above 3 mph (5 km/h) and may
not detect certain angular or moving
objects.

SYSTEM TEMPORARILY
UNAVAILABLE

When sonar blockage is detected, the system
will be deactivated automatically.

The system is not available until the condi-
tions no longer exist.

The sonar sensors may be blocked by tempo-
rary ambient conditions such as splashing
water, mist or fog. The blocked condition
may also be caused by objects such as ice,
frost or dirt obstructing the sonar sensors.

Action to take:

When the above conditions no longer exist,
the system will resume automatically.

Starting and driving

5-143
