5-110

Starting and driving

WARNING

Failure to follow the warnings and
instructions for proper use of the PFCW
system could result in serious injury or
death.
. The PFCW system helps warn the

driver before a collision but will not
avoid a collision. It is the driver’s
responsibility to stay alert, drive
safely and be in control of the vehicle
at all times.

The PFCW system can help alert the driver
when there is a sudden braking of a second
vehicle traveling in front of the vehicle ahead
in the same lane.

JVS1154X

The PFCW system uses a radar sensor
located behind the grille of the front bumper
to measure the distance to a second vehicle
ahead in the same lane.

PREDICTIVE FORWARD COLLISION
WARNING (PFCW) (if so equipped)

JVS1104X

Vehicle ahead detection indicator (on
the vehicle information display)
FEB system warning light (on the
instrument panel)
Center multi-function control panel

Starting and driving

5-111

5-112

Starting and driving

JVS0294X

PFCW SYSTEM OPERATION

The PFCW system operates at speeds above
approximately 3 MPH (5 km/h).
If there is a potential risk of a forward
collision, the PFCW system will warn the
driver by blinking the vehicle ahead detection
indicator, and sounding an audible alert.

JVS1103X

FEB system warning light (on the
instrument panel)
Center multi-function control panel

TURNING THE PFCW SYSTEM
ON/OFF

Perform the following steps to turn the
PFCW system on or off.
1. Push the SETTING button on the center

multi-function control panel

.

2. Touch [Driver Assistance].
3. Touch [Emergency Assist].
4. Touch [Forward emergency braking] to

turn the system ON/OFF.

When the PFCW system is turned off, the
FEB system warning light (orange)

illumi-

nates.

NOTE:
The PFCW system is integrated into the
FEB with pedestrian detection system.
There is not a separate selection in the
display for the PFCW system. When the
FEB with pedestrian detection system is
turned off, the PFCW system is also turned
off.

Starting and driving

5-113

5-114

Starting and driving

JVS0295X

Illustration A

JVS0296X

Illustration B

JVS0297X

Illustration C

JVS0298X

Illustration D

PFCW SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations
for the PFCW system. Failure to operate
the vehicle in accordance with these
system limitations could result in serious
injury or death.
. The PFCW system cannot detect all

vehicles under all conditions.

. The radar sensor does not detect the

following objects:

— Pedestrians, animals or obstacles

in the roadway

— Oncoming vehicles

— Crossing vehicles

. (Illustration A) The PFCW system

does not function when a vehicle
ahead is a narrow vehicle, such as a
motorcycle.

. The radar sensor may not detect a

vehicle ahead in the following condi-
tions:

— Snow or heavy rain

— Dirt, ice, snow or other material

covering the radar sensor

— Interference by other radar

sources

— Snow or road spray from travel-

ling vehicles.

— Driving in a tunnel

— Towing a trailer or other vehicle

. (Illustration B) When the vehicle

ahead is being towed.

. (Illustration C) When the distance to

the vehicle ahead is too close, the
beam of the radar sensor is ob-
structed.

. (Illustration D) When driving on a

steep downhill slope or roads with
sharp curves.

. The system is designed to automati-

cally check the sensor’s functionality,
within certain limitations. The system
may not detect some forms of ob-
struction of the sensor area such as
ice, snow, stickers, for example. In
these cases, the system may not be
able to warn the driver properly. Be
sure that you check, clean and clear
the sensor area regularly.

. Excessive noise will interfere with the

warning chime sound, and the chime

Starting and driving

5-115

5-116

Starting and driving

may not be heard.

SSD0253

When driving on some roads, such as wind-
ing, hilly, curved, narrow roads, or roads
which are under construction, the radar
sensor may detect vehicles in a different
lane, or may temporarily not detect a vehicle
traveling ahead. This may cause the PFCW
system to work inappropriately.
The detection of vehicles may also be
affected by vehicle operation (steering man-
euver or traveling position in the lane, etc.) or
vehicle condition. If this occurs, the system
may warn you by blinking the vehicle ahead
detection indicator and sounding the chime
unexpectedly. You will have to manually
control the proper distance away from the
vehicle traveling ahead.

JVS0675X

SYSTEM TEMPORARILY UNA-
VAILABLE

Condition A

When the radar sensor picks up interference
from another radar source, making it im-
possible to detect a vehicle ahead, the
PFCW system is automatically turned off.
The FEB system warning light (orange)
will illuminate.
Action to take:
When the above conditions no longer exist,
the PFCW system will resume automatically.

Condition B

Under the following conditions, making it
impossible to detect a vehicle ahead, the
PFCW system is automatically turned off.
The FEB system warning light (orange)
will illuminate and the “FRONT RADAR
OBSTRUCTION” warning message will ap-
pear in the vehicle information display.
. When the sensor area of the front

bumper is covered with dirt or is ob-
structed

Action to take:
If the FEB system warning light (orange)
comes on, stop the vehicle in a safe place,
place the shift lever in the P (Park) position
and turn the engine off. Clean the radar
cover below the front bumper with a soft
cloth, and restart the engine. If the warning
light continues to illuminate, have the PFCW
system checked. It is recommended you visit
an INFINITI retailer for this service.
. When driving on roads with limited road

structures or buildings (for example, long
bridges, deserts, snow fields, driving next
to long walls)

Action to take:
When the above conditions no longer exist,
the PFCW system will resume automatically.

SYSTEM MALFUNCTION

If the PFCW system malfunctions, it will be
turned off automatically, a chime will sound,
the FEB system warning light (orange)

will

illuminate.
Action to take:
If the warning light (orange)

illuminates,

stop the vehicle in a safe location and place
the shift lever in the P (Park) position. Turn
the engine off and restart the engine. If the
warning light continues to illuminate, have
the PFCW system checked. It is recom-
mended you visit an INFINITI retailer for this
service.

Starting and driving

5-117

5-118

Starting and driving

JVS1154X

SYSTEM MAINTENANCE

The sensor

is located behind the grille of

the front bumper.
To keep the system operating properly, be
sure to observe the following:
. Always keep the sensor area of the front

bumper clean.

. Do not strike or damage the areas around

the sensor.

. Do not cover or attach stickers or similar

objects on the front bumper near the
sensor area. This could cause failure or
malfunction.

. Do not attach metallic objects near the

sensor area (brush guard, etc.). This

could cause failure or malfunction.

. Do not alter, remove or paint the front

bumper. Before customizing or restoring
the front bumper, it is recommended you
contact an INFINITI retailer.

Radio frequency statement
For USA:
FCC ID: OAYARS3-B
This device complies with Part 15 of the
FCC Rules. Operation is subject to the
following two conditions:
1. This device may not cause harmful

interference, and

2. This device must accept any interfer-

ence received, including interference
that may cause undesired operation.

FCC Warning
Changes or modification not expressly ap-
proved by the party responsible for com-
pliance could void the user’s authority to
operate the equipment.
For Canada:
This device complies with Industry Canada
licence-exempt RSS standard(s). Operation
is subject to the following two conditions:
1. This device may not cause interference,

and

2. This device must accept any interfer-

ence, including interference that may

cause undesired operation of the device.

CAUTION

During the first 1,200 miles (2,000 km),
follow these recommendations to obtain
maximum engine performance and en-
sure the future reliability and economy
of your new vehicle.

Failure to follow these recommendations
may result in shortened engine life and
reduced engine performance.

. Avoid driving for long periods at constant

speed, either fast or slow. Do not run the
engine over 4,000 rpm.

. Do not accelerate at full throttle in any

gear.

. Avoid quick starts.

. Avoid hard braking as much as possible.

. Do not tow a trailer for the first 500

miles (805 km).

Follow these easy-to-use Fuel Efficient
Driving Tips to help you achieve the most
fuel economy from your vehicle.
1. Use smooth accelerator and brake pedal

application.

.

Avoid rapid starts and stops.

.

Use smooth, gentle accelerator and

brake application whenever possible.

.

Maintain constant speed while com-

muting and coast whenever possible.

2. Maintain constant speed.

.

Look ahead to try and anticipate and

minimize stops.

.

Synchronizing your speed with traffic

lights allows you to reduce your
number of stops.

.

Maintaining a steady speed can mini-

mize red light stops and improve fuel
efficiency.

3. Use air conditioning (A/C) at higher

vehicle speeds.

.

Below 40 MPH (64 km/h), it is more

efficient to open windows to cool the
vehicle due to reduced engine load.

.

Above 40 MPH (64 km/h), it is more

efficient to use A/C to cool the
vehicle due to increased aerodynamic
drag.

.

Recirculating the cool air in the cabin

when the A/C is on reduces cooling
load.

4. Drive at economical speeds and dis-

tances.

.

Observing the speed limit and not

exceeding 60 MPH (97 km/h) (where
legally allowed) can improve fuel
efficiency due to reduced aerody-
namic drag.

.

Maintaining a safe following distance

behind other vehicles reduces unne-
cessary braking.

.

Safely monitoring traffic to anticipate

changes in speed permits reduced
braking and smooth acceleration
changes.

.

Select a gear range suitable to road

conditions.

5. Use cruise control.

.

Using cruise control during highway

driving helps maintain a steady speed.

.

Cruise control is particularly effective

in providing fuel savings when driving
on flat terrains.

6. Plan for the shortest route.

.

Utilize a map or navigation system to

determine the best route to save time.

7. Avoid idling.

.

Shutting off your engine when safe

for stops exceeding 30-60 seconds
saves fuel and reduces emissions.

Starting and driving

5-119

BREAK-IN SCHEDULE

FUEL EFFICIENT DRIVING TIPS

5-120

Starting and driving

8. Buy an automated pass for toll roads.

.

Automated passes permit drivers to

use special lanes to maintain cruising
speed through the toll and avoid
stopping and starting.

9. Winter warm up.

.

Limit idling time to minimize impact to

fuel economy.

.

Vehicles typically need no more than

30 seconds of idling at start-up to
effectively circulate the engine oil
before driving.

.

Your vehicle will reach its ideal oper-

ating temperature more quickly while
driving versus idling.

10. Keeping your vehicle cool.

.

Park your vehicle in a covered parking

area or in the shade whenever possi-
ble.

.

When entering a hot vehicle, opening

the windows will help to reduce the
inside temperature faster, resulting in
reduced demand on your A/C system.

. Keep your engine tuned up.

. Follow the recommended scheduled

maintenance.

. Keep the tires inflated to the correct

pressure. Low tire pressure increases tire
wear and lowers fuel economy.

. Keep the wheels in correct alignment.

Improper alignment increases tire wear
and lowers fuel economy.

. Use the recommended viscosity engine

oil. (See “Engine oil and oil filter recom-
mendation” (P.10-6).)

WARNING

. Do not attempt to raise two wheels

off the ground and shift the trans-
mission to any drive or reverse posi-
tion with the engine running. Doing
so may result in drivetrain damage or
unexpected vehicle movement which
could result in serious vehicle damage
or personal injury.

. Do not attempt to test a 4WD

equipped vehicle on a 2-wheel dy-
namometer or similar equipment even
if the other two wheels are raised off
the ground. Make sure you inform
test facility personnel that your ve-
hicle is equipped with 4WD before it
is placed on a dynamometer. Using
the wrong test equipment may result
in drivetrain damage or unexpected
vehicle movement which could result
in serious vehicle damage or personal
injury.

CAUTION

. Do not drive the vehicle in the 4HI or

4LO position on dry hard surface
roads. Driving on dry, hard surfaces

INCREASING FUEL ECONOMY

INFINITI ALL-MODE 4WD

®

(if so equipped)

in 4HI or 4LO may cause unnecessary
noise, tire wear and increased fuel
consumption.

If the Four-Wheel Drive (4WD)
warning light turns on when driving
on dry hard surface roads:

— in the 4HI position, shift the

4WD shift switch to AUTO.

— in the 4LO position, stop the

vehicle and shift the transmission
lever to the N (Neutral) position
with the brake pedal depressed
and shift the 4WD shift switch to
AUTO.
If the 4WD warning light is still on
after the above operation, have
your vehicle checked. It is recom-
mended you visit an INFINITI
retailer for this service.

. The transfer case may be damaged if

you continue driving with the 4WD
warning light blinking.

See “On-pavement and off-road driving
precautions” (P.5-8) for other precautions
for offroad driving.

INFINITI ALL-MODE 4WD

®

SYS-

TEM

The all mode 4WD system provides 3
positions (AUTO, 4HI and 4LO), so you can
select the desired drive mode according to
the driving conditions.

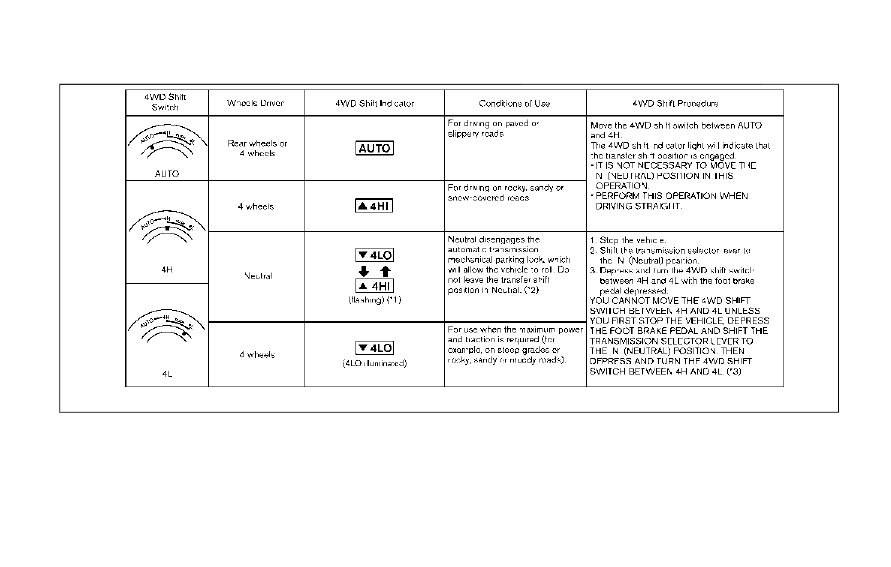

4WD shift procedure:

Starting and driving

5-121

5-122

Starting and driving

SSD1100

*1: The 4LO and 4HI indicator may flash alternately. Stop the vehicle and be sure to turn the 4WD shift switch after the transmission shift
lever has been shifted to the N (Neutral) position. If the indicator keeps flashing after the 4WD shift procedure, drive slowly without abrupt
maneuvers for a while. Then the indicator will illuminate or turn off.
· Avoid making a turn or abrupt starts while shifting to the 4LO position. Otherwise the gears may grind, damaging the drive system.
*2: While changing in and out of the 4LO position, the engine must be running. Otherwise, the shift will not take place and the 4LO indicator
will not be on or flashing.

*3: Make sure that the 4LO indicator turns on when shifting the 4WD shift switch to the 4L position. The Vehicle Dynamic Control (VDC) off
indicator light will also turn on when 4L is selected. (See “Vehicle Dynamic Control (VDC) system” (P.5-133).)

Starting and driving

5-123

5-124

Starting and driving

The 4WD shift switch is used to select the
4WD mode depending on the driving condi-
tions. There are 3 types of drive modes
available, AUTO, 4HI and 4LO.
The 4WD shift switch electronically controls
the transfer case operation. Rotate the
switch to move between each mode, AUTO,
4H and 4L.
You must depress the 4WD shift switch to
select 4L, and the vehicle MUST be sta-
tionary and the shift lever in the N (Neutral)
position when changing into or out of 4L.

WARNING

. When parking, apply the parking

brake before stopping the engine
and make sure that the 4WD shift
indicator is on and the ATP warning
light turns off. Otherwise, the vehicle
could unexpectedly move even if the
automatic transmission is in the P
(Park) position.

. The 4LO and 4HI indicators must

stop blinking and the 4LO or 4HI
indicator must remain illuminated or
turn off before shifting the transmis-
sion into gear. If the shift lever is
shifted from the N (Neutral) position
to any other gear while the 4LO and
4HI indicators are blinking alter-

nately, the vehicle may move unex-
pectedly.

CAUTION

. Never shift the 4WD shift switch

between 4L and 4H while driving.

. The 4HI position provides greater

traction. Avoid excessive speed, as it
will cause increased fuel consumption
and higher oil temperatures, and
could damage drivetrain component.
Speeds over 62 MPH (100 km/h) in
4HI is not recommended.

. The 4LO position provides maximum

traction. Avoid raising vehicle speed
excessively, as the maximum speed is
approximately 31 MPH (50 km/h).

. When driving straight, shift the 4WD

shift switch to the AUTO or 4H
position. Do not move the 4WD shift
switch when making a turn or rever-
sing.

. Do not shift the 4WD shift switch

(between AUTO and 4H) while driv-
ing on steep downhill grades. Use the
engine brake and low automatic
transmission gears for engine brak-
ing.

. Do not operate the 4WD shift switch

(between AUTO and 4H) with the
rear wheels spinning.

. Do not drive on dry hard surface

roads in the 4HI or 4LO position.
Driving on dry hard surfaces in 4HI or
4LO may cause unnecessary noise
and tire wear. INFINITI recommends
driving in the AUTO position under
these conditions.

. The 4WD transfer case may not be

shifted between 4HI and 4LO at low
ambient temperatures and the 4LO
and 4HI indicators may blink even
when the 4WD shift switch is shifted.
After driving for a while you can
change the 4WD shift switch be-
tween 4H and 4L.

When driving on rough roads,
. Drive carefully according to the road

surface conditions.

When the vehicle is stuck,
. Place stones or wooden blocks under the

tires to free the vehicle.

. Set the 4WD shift switch to 4H or 4L.

. If it is difficult to free the vehicle, repeat

forward and backward movement to
increase the movement.

. If the vehicle is stuck deep in mud, tire

chains may be effective.

CAUTION

. Do not spin the tires excessively.

Tires will sink deep into the mud,
making it difficult to free the vehicle.

. Avoid shifting gears with the engine

running at high speeds as this may
cause malfunction.

SSD1048

4WD SHIFT SWITCH

. Shift the 4WD shift switch to either the

AUTO, 4H or 4L position, depending on
driving conditions.

. With the switch set to the AUTO posi-

tion, distribution of torque to the front
and rear wheels changes automatically,
depending on road conditions encoun-
tered [ratio; 0 : 100 (2WD)

? 50 : 50

(4WD)]. This results in improved driving
stability.

. When the vehicle is stopped after mak-

ing a turn, you may feel a slight jolt after
the shift lever is shifted to N (Neutral) or
P (Park) position. This occurs because
the transfer clutch is released and not

because of a malfunction.

CAUTION

. When driving straight, shift the 4WD

shift switch to the AUTO or 4H
position. Do not move the 4WD shift
switch when making a turn or rever-
sing. If the 4WD shift switch is
operated while making a turn, accel-
erating or decelerating or if the
ignition switch is placed in the OFF
position while in the AUTO, 4H or 4L,
you may feel a jolt. This is not a
malfunction.

. Do not shift the 4WD shift switch

while driving on steep downhill
grades. Use the engine brake and
low automatic transmission gears
for engine braking.

. Do not operate the 4WD shift switch

with the rear wheels spinning.

. Before placing the 4WD shift switch

in the 4H position from AUTO,
ensure the vehicle speed is less than
62 MPH (100 km/h). Failure to do so
can damage the 4WD system.

. Never shift the 4WD shift switch

between 4L and 4H while driving.

Starting and driving

5-125
