5-94

Starting and driving

DCA SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations
of the DCA system. Failure to operate
the vehicle in accordance with these
system limitations could result in serious
injury or death.
. This system will not adapt automati-

cally to road conditions. Do not use
the system on roads with sharp
curves, or on icy roads, in heavy rain
or in fog.

. The DCA system will not apply brake

control while the driver’s foot is on
the accelerator pedal.

. As there is a performance limit to the

distance control function, never rely
solely on the DCA system. This sys-
tem does not correct careless, inat-
tentive or absent-minded driving, or
overcome poor visibility in rain, fog,
or other bad weather. Decelerate the
vehicle speed by depressing the brake
pedal, depending on the distance to
the vehicle ahead and the surround-
ing circumstances in order to main-
tain a safe distance between vehicles.

. The system may not detect the

vehicle in front of you in certain road
or weather conditions. To avoid ac-
cidents, never use the DCA system
under the following conditions:

— On roads with sharp curves

— On slippery road surfaces such as

on ice or snow, etc.

— On off-road surfaces such as on

sand or rock, etc.

— During bad weather (rain, fog,

snow, etc.)

— When rain, snow or dirt adhere to

the system sensor

— On steep downhill roads (fre-

quent braking may result in over-
heating the brakes)

— On repeated uphill and downhill

roads

— When towing a trailer or other

vehicle

. In some road or traffic conditions, a

vehicle or object can unexpectedly
come into the sensor detection zone
and cause automatic braking. You
may need to control the distance
from other vehicles using the accel-
erator pedal. Always stay alert and

avoid using the DCA system when it
is not recommended in this section.

The radar sensor will not detect the follow-
ing objects:
. Stationary and slow moving vehicles

. Pedestrians or objects in the roadway

. Oncoming vehicles in the same lane

. Motorcycles traveling offset in the travel

lane

The following are some conditions in which
the sensor cannot detect the signals:
. When the snow or road spray from

traveling vehicles reduces the sensor’s
visibility

. When excessively heavy baggage is

loaded in the rear seat or the luggage
room of your vehicle

SSD0252

The detection zone of the sensor is limited. A
vehicle ahead must be in the detection zone
for the system to operate.
A vehicle ahead may move outside of the
detection zone due to its position within the
same lane of travel. Motorcycles may not be
detected in the same lane ahead if they are
traveling offset from the centerline of the
lane. A vehicle that is entering the lane ahead
may not be detected until the vehicle has
completely moved into the lane. If this
occurs, the system may warn you by blink-
ing the system indicator and sounding the
chime. The driver may have to manually
control the proper distance away from
vehicle traveling ahead.

Starting and driving

5-95

5-96

Starting and driving

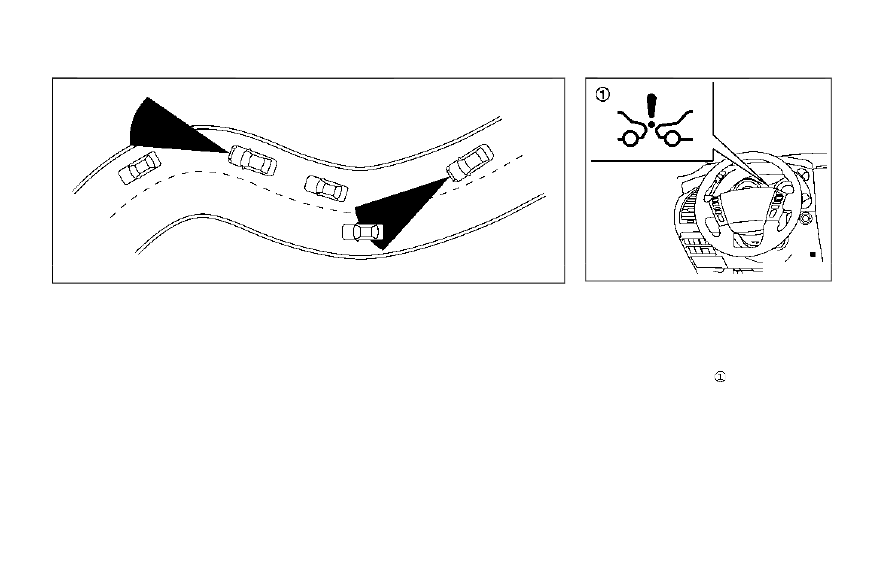

SSD0253

When driving on some roads, such as wind-
ing, hilly, curved, narrow roads, or roads
which are under construction, the sensor
may detect vehicles in a different lane, or
may temporarily not detect a vehicle travel-
ing ahead. This may cause the system to
work inappropriately.
The detection of vehicles may also be
affected by vehicle operation (steering man-
euver or traveling position in the lane, etc.) or
vehicle condition. If this occurs, the system
may warn you by blinking the system
indicator and sounding the chime unexpect-
edly. You will have to manually control the
proper distance away from the vehicle
traveling ahead.

JVS0892X

Warning light and indicators
Dynamic driver assistance switch

SSD0996

SYSTEM TEMPORARILY UNA-
VAILABLE

Condition A:
Under the following conditions, the DCA
system is automatically canceled. The chime
will sound and the DCA system switch
indicator will blink. The system will not be
able to be set.
. When the VDC system is off (To use the

DCA system, turn on the VDC, then push
the dynamic driver assistance switch.)
For details about the VDC system, see
“Vehicle Dynamic Control (VDC) system”
(P.5-133).

Starting and driving

5-97

5-98

Starting and driving

. When the VDC or ABS (including the

traction control system) operates

. When the SNOW mode switch is ON (To

use the DCA system, turn off the SNOW
mode switch, then turn on the dynamic
driver assistance switch

.)

For details about the SNOW mode
switch, see “SNOW mode switch” (P.2-
49).

. When the 4WD shift switch is in the 4H

or 4L position (for 4WD models)

. When the radar signal is temporarily

interrupted

Action to take:
When the conditions listed above are no
longer present, turn the system off with the
dynamic driver assistance switch

. Turn the

DCA system back on to use the system.

JVS0482X

Condition B:
Under the following conditions, making it
impossible to detect a vehicle ahead, the
DCA system is automatically canceled.
The chime will sound, the DCA system
warning light (orange) will come on and the
“FRONT RADAR OBSTRUCTION” warning
message will appear in the vehicle informa-
tion display.
. When the radar sensor area of the front

bumper is covered with dirt or is ob-
structed

Action to take:
If the DCA system warning light (orange)
comes on and the warning message appears,
stop the vehicle in a safe place, place the
shift lever in the P (Park) position and turn
the engine off. When the radar signal is
temporarily interrupted, clean the sensor
area of the front bumper and restart the
engine. If the warning message continues to
be displayed, have the DCA system checked.
It is recommended you visit an INFINITI
retailer for this service.
. When driving on roads with limited road

structures or buildings (for example, long
bridges, deserts, snow fields, driving next
to long walls)

Action to take:
When the above conditions no longer exist,
turn the DCA system back on to use the
system.

SSD0999

SYSTEM MALFUNCTION

Condition:
When the DCA system is not operating
properly, the chime sounds and the system
warning light (“CRUISE” orange) will come
on.
Action to take:
If the warning light comes on, park the
vehicle in a safe place. Turn the engine off,
restart the engine, and turn on the DCA
system again.
If it is not possible to set the system or the
indicator stays on, it may indicate that the
system is malfunctioning. Although the
vehicle is still driveable under normal con-

ditions, have the vehicle checked. It is
recommended you visit an INFINITI retailer
for this service.

JVS1154X

SENSOR MAINTENANCE

The sensor for the DCA system

is located

behind the grille of the front bumper.
The DCA system is designed to automati-
cally check the sensor’s operation. When the
sensor is covered with dirt or is obstructed,
the system will automatically be canceled. If
the sensor is covered with ice, a transparent
or translucent vinyl bag, etc., the DCA
system may not detect them. In these
instances, the DCA system may not be able
to decelerate the vehicle properly. Be sure to
check and clean the sensor regularly.
To keep the DCA system operating properly,
be sure to observe the following:

Starting and driving

5-99

5-100

Starting and driving

. Always keep the sensor area of the front

bumper clean.

. Do not strike or damage the areas around

the sensor.

. Do not cover or attach stickers or similar

objects on the front bumper near the
sensor area. This could cause failure or
malfunction.

. Do not attach metallic objects near the

sensor area (brush guard, etc.). This
could cause failure or malfunction.

. Do not alter, remove or paint the front

bumper. Before customizing or restoring
the front bumper, it is recommended you
contact an INFINITI retailer.

Radio frequency statement
For USA:
FCC ID: OAYARS3-B
This device complies with Part 15 of the
FCC Rules. Operation is subject to the
following two conditions:
1. This device may not cause harmful

interference, and

2. This device must accept any interfer-

ence received, including interference
that may cause undesired operation.

FCC Warning
Changes or modification not expressly ap-
proved by the party responsible for com-
pliance could void the user’s authority to

operate the equipment.
For Canada:
This device complies with Industry Canada
licence-exempt RSS standard(s). Operation
is subject to the following two conditions:
1. This device may not cause interference,

and

2. This device must accept any interfer-

ence, including interference that may
cause undesired operation of the device.

WARNING

Failure to follow the warnings and
instructions for proper use of the FEB
with pedestrian detection system could
result in serious injury or death.
. The FEB with pedestrian detection

system is a supplemental aid to the
driver. It is not a replacement for the
driver’s attention to traffic condi-
tions or responsibility to drive safely.
It cannot prevent accidents due to
carelessness or dangerous driving
techniques.

. The FEB with pedestrian detection

system does not function in all driv-
ing, traffic, weather and road condi-
tions.

The FEB with pedestrian detection system
can assist the driver when there is a risk of a
forward collision with the vehicle ahead in
the traveling lane or with a pedestrian.

FORWARD EMERGENCY BRAKING
(FEB) WITH PEDESTRIAN
DETECTION (if so equipped)

JVS1158X

The FEB with pedestrian detection system
uses a radar sensor

located behind the

grille of the front bumper to measure the
distance to the vehicle ahead in the same
lane.
For pedestrians, the FEB system uses a
camera

installed behind the windshield in

addition to the radar sensor.

Starting and driving

5-101

5-102

Starting and driving

JVS1102X

Indicators and warnings (on the vehicle
information display)
FEB system warning light (on the
instrument panel)
Center multi-function control panel

FEB WITH PEDESTRIAN DETEC-
TION SYSTEM OPERATION

The FEB with pedestrian detection system
operates at speeds above approximately 3
MPH (5 km/h).
For the pedestrian detection function, the
FEB with pedestrian detection system oper-
ates at speeds between 6 – 37 MPH (10 –
60 km/h).
If a risk of a forward collision with a vehicle is
detected, the FEB with pedestrian detection
system will firstly provide the warning to the
driver by blinking the vehicle ahead detection
indicator in the vehicle information display
and providing an audible alert. In addition,
the FEB with pedestrian detection system
pushes the accelerator pedal up. If the driver
releases the accelerator pedal, then the
system applies partial braking. If the driver
applies the brakes quickly and forcefully, but
the FEB with pedestrian detection system
detects that there is still the possibility of a
forward collision, the system will automati-
cally increase the braking force.
If the risk of a forward collision becomes
imminent and the driver does not take
action, the FEB with pedestrian detection
system issues the second visual (flashing)
and audible alert, and then automatically
applies harder braking.

If a risk of a forward impact with a
pedestrian is detected, the FEB with pedes-
trian detection system issues the second
visual (flashing) and audible alert , and the
system will apply partial braking. If the driver
applies the brakes quickly and forcefully but
the FEB with pedestrian detection system
detects that there is still the possibility of a
forward impact with a pedestrian, the
system will automatically increase the brak-
ing force. If the risk of collision becomes
imminent and the driver does not take
action, the FEB with pedestrian detection
system automatically applies harder braking.

NOTE:
The vehicle’s stop lights come on when
braking is performed by the FEB with
pedestrian detection system.
Depending on vehicle speed and distance to
the vehicle or pedestrian ahead, as well as
driving and roadway conditions, the system
may help the driver avoid a forward collision
or may help mitigate the consequences of a
collision should one be unavoidable.
If the driver is handling the steering wheel,
accelerating or braking, the FEB with pe-
destrian detection system will function later
or will not function.
The automatic braking will cease under the
following conditions:

. When the steering wheel is turned as far

as necessary to avoid a collision.

. When the accelerator pedal is depressed.

. When there is no longer a vehicle or

pedestrian detected ahead.

If the FEB with pedestrian detection system
has stopped the vehicle, the vehicle will
remain at a standstill for approximately 2
seconds before the brakes are released.

Starting and driving

5-103

5-104

Starting and driving

JVS1103X

FEB system warning light (on the
instrument panel)
Center multi-function control panel

TURNING THE FEB WITH PE-
DESTRIAN DETECTION SYSTEM
ON/OFF

Perform the following steps to turn the FEB
with pedestrian detection system ON/OFF.
1. Push the SETTING button on the center

multi-function control panel

.

2. Touch [Driver Assistance].
3. Touch [Emergency Assist].
4. Touch [Forward emergency braking] to

turn the system ON/OFF.

When the FEB with pedestrian detection
system is turned off, the FEB system warn-
ing light (orange)

illuminates.

NOTE:
The FEB with pedestrian detection system
will be automatically turned ON when the
engine is restarted. The Predictive Forward
Collision Warning (PFCW) system is inte-
grated into the FEB with pedestrian detec-
tion system. There is not a separate
selection in the display for the PFCW
system. When the FEB with pedestrian
detection system is turned off, the PFCW
system is also turned off.

FEB WITH PEDESTRIAN DETEC-
TION SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations
for the FEB with pedestrian detection
system. Failure to operate the vehicle in
accordance with these system limita-
tions could result in serious injury or
death.
. The FEB with pedestrian detection

system cannot detect all vehicles or
pedestrians under all conditions.

. The radar sensor FEB with pedes-

trian detection system does not de-
tect the following objects:

— Small pedestrians (including small

children), animals and cyclists.

— Pedestrians in wheelchairs or

using mobile transport such as
scooters, child-operated toys, or
skateboards.

— Pedestrians who are seated or

otherwise not in a full upright
standing or walking position.

— Oncoming vehicles

— Crossing vehicles

— Obstacles on the roadside

. The FEB with pedestrian detection

system has some performance limita-
tions.

— If a stationary vehicle is in the

vehicle’s path, the FEB with pe-
destrian detection system will not
function when the vehicle is driven
at speeds over approximately 50
MPH (80 km/h).

— For pedestrian detection, the

FEB with pedestrian detection
system will not function when
the vehicle is driven at speeds
over approximately 37 MPH (60
km/h) or below approximately 6
MPH (10 km/h).

. The FEB with pedestrian detection

system will not function for pedes-
trians in darkness or in tunnels, even
if there is street lighting in the area.

. For pedestrians, the FEB with pedes-

trian detection system will not issue
the first warning and will not push
the accelerator pedal up.

. The FEB with pedestrian detection

system may not function if the vehi-
cle ahead is narrow (for example a

motorcycle).

. The FEB with pedestrian detection

system may not function if speed
difference between the two vehicles
is too small.

. The radar sensor FEB with pedes-

trian detection system may not func-
tion properly or detect a vehicle
ahead in the following conditions:

— Poor visibility (conditions such as

rain, snow, fog, dust storms,
sandstorms, and road spray from
other vehicles)

— Driving on a steep downhill slope

or roads with sharp curves.

— Driving on a bumpy road surface,

such as an uneven dirt road.

— If dirt, ice, snow or other material

is covering the radar sensor area.

— Interference by other radar

sources.

— The camera area of windshield is

fogged up, or covered with dirt,
water drops, ice, snow, etc.

— Strong light (for example, sun-

light or high beams from oncom-
ing vehicles) enters the front
camera. Strong light causes the
area around the pedestrian to be

Starting and driving

5-105

5-106

Starting and driving

cast in a shadow, making it diffi-
cult to see.

— A sudden change in brightness

occurs. (For example, when the
vehicle enters or exits a tunnel or a
shaded area or lightning flashes.)

— The poor contrast of a person to

the background, such as having
clothing color or pattern which is
similar to the background.

— The pedestrian’s profile is par-

tially obscured or unidentifiable
due to the pedestrian transport-
ing luggage, wearing bulky or very
loose-fitting clothing or acces-
sories.

— When towing a trailer or other

vehicle.

. The system performance may de-

grade in the following conditions:

— The vehicle is driven on a slippery

road.

— The vehicle is driven on a slope.

— Excessively heavy baggage is

loaded in the rear seat or the
luggage area of your vehicle.

. The system is designed to automati-

cally check the sensor (radar and

camera)’s functionality, within cer-
tain limitations. The system may not
detect blockage of sensor areas cov-
ered by ice, snow or stickers, for
example. In these cases, the system
may not be able to warn the driver
properly. Be sure that you check,
clean and clear sensor areas regularly.

. In some road and traffic conditions,

the FEB with pedestrian detection
system may unexpectedly apply par-
tial braking. When acceleration is
necessary, depress the accelerator
pedal to override the system.

. Excessive noise will interfere with the

warning chime sound, and the chime
may not be heard.

SSD0253

When driving on some roads, such as wind-
ing, hilly, curved, narrow roads, or roads
which are under construction, the radar
sensor may detect vehicles in a different
lane, or may temporarily not detect a vehicle
traveling ahead. This may cause the FEB
with pedestrian detection system to work
inappropriately.
The detection of vehicles may also be
affected by vehicle operation (steering man-
euver or traveling position in the lane, etc.) or
vehicle condition. If this occurs, the system
may warn you by blinking the vehicle ahead
detection indicator and sounding the chime
unexpectedly. You will have to manually
control the proper distance away from the

vehicle traveling ahead.

JVS0675X

SYSTEM TEMPORARILY UNA-
VAILABLE

Condition A

In the following conditions, the FEB system
warning light (orange)

will illuminate and

the system will be turned off automatically.
. The radar sensor picks up interference

from another radar source.

. The camera area of windshield is misted

or frozen.

. Strong light is shining from the front.

. The cabin temperature is over approxi-

mately 104°F (40°C) in direct sunlight.

Starting and driving

5-107

5-108

Starting and driving

. The camera area of windshield glass is

continuously covered with dirt, etc.

Action to take:
When the above conditions no longer exist,
the FEB with pedestrian detection system
will resume automatically.

NOTE:
When the inside of the windshield on
camera area is misted or frozen, it will take
a period of time to remove it after air
conditioner turns on. If dirt appears on this
area, it is recommended you visit an
INFINITI retailer.

Condition B

Under the following conditions, making it
impossible to detect a vehicle ahead, the
FEB with pedestrian detection system is
automatically turned off.
The FEB system warning light (orange)
will illuminate and the “FRONT RADAR
OBSTRUCTION” warning message will ap-
pear in the vehicle information display.
. When the sensor area of the front

bumper is covered with dirt or is ob-
structed

Action to take:
If the FEB system warning light (orange)
comes on, stop the vehicle in a safe place,
place the shift lever in the P (Park) position

and turn the engine off. Clean the radar
cover below the front bumper with a soft
cloth, and restart the engine. If the FEB
system warning light continues to illuminate,
have the FEB with pedestrian detection
system checked. It is recommended you visit
an INFINITI retailer for this service.
. When driving on roads with limited road

structures or buildings (for example, long
bridges, deserts, snow fields, driving next
to long walls)

Action to take:
When the above conditions no longer exist,
the FEB with pedestrian detection system
will resume automatically.

Condition C

When the accelerator pedal actuator detects
that the internal motor temperature is high,
the FEB with pedestrian detection system is
automatically turned off. The FEB system
warning light (orange)

will illuminate.

Action to take:
When the above conditions no longer exist,
the FEB with pedestrian detection system
will resume automatically.

Condition D

When VDC system is OFF, the FEB brake
will not operate. In this case only visible and
audible warning operates. The FEB system

warning light (orange)

will illuminate.

Action to take:
When VDC system is ON, the FEB with
pedestrian detection system will resume
automatically.

SYSTEM MALFUNCTION

If the FEB with pedestrian detection system
malfunctions, it will be turned off automa-
tically, a chime will sound, the FEB system
warning light (orange)

will illuminate.

Action to take:
If the warning light (orange)

comes on,

stop the vehicle in a safe location and place
the shift lever in the P (Park) position. Turn
the engine off and restart the engine. If the
warning light continues to illuminate, have
the FEB with pedestrian detection system
checked. It is recommended you visit an
INFINITI retailer for this service.

NOTE:
If the FEB with pedestrian detection system
stops working, the PFCW system will also
stop working.

JVS1158X

SYSTEM MAINTENANCE

The radar sensor

is located behind the

grille of the front bumper. The camera

is

located on the upper side of the windshield.
To keep the FEB with pedestrian detection
system operating properly, be sure to ob-
serve the following:
. Always keep the sensor area of the front

bumper and windshield clean.

. Do not strike or damage the areas around

the sensors (ex. Bumper, windshield).

. Do not cover or attach stickers or similar

objects on the front bumper near the
sensor area. This could cause failure or
malfunction.

. Do not attach metallic objects near the

radar sensor area (brush guard, etc.).
This could cause failure or malfunction.

. Do not place reflective materials, such as

white paper or a mirror, on the instru-
ment panel. The reflection of sunlight
may adversely affect the camera unit’s
detection capability.

. Do not alter, remove or paint the front

bumper. It is recommended you contact
an INFINITI retailer before customizing
or restoring the front bumper.

Radio frequency statement
For USA:
FCC ID: OAYARS3-B
This device complies with Part 15 of the
FCC Rules. Operation is subject to the
following two conditions:
1. This device may not cause harmful

interference, and

2. This device must accept any interfer-

ence received, including interference
that may cause undesired operation.

FCC Warning
Changes or modification not expressly ap-
proved by the party responsible for com-
pliance could void the user’s authority to
operate the equipment.

For Canada:
This device complies with Industry Canada
licence-exempt RSS standard(s). Operation
is subject to the following two conditions:
1. This device may not cause interference,

and

2. This device must accept any interfer-

ence, including interference that may
cause undesired operation of the device.

Starting and driving

5-109
