Infiniti QX80 (2018 year). Manual - part 15

4-20

Monitor, climate, audio, phone and voice recognition systems

CAUTION

Excessive noise (such as audio system
volume or an open vehicle window) will
interfere with the tone and it may not be
heard.

SYSTEM TEMPORARILY UNA-
VAILABLE

When the amber markers are displayed at
the corners of the vehicle icon and the
function cannot be activated from the
“Sonar” settings (the setting items are
grayed out), the sonar system may be
malfunctioning.

SYSTEM MAINTENANCE

CAUTION

Keep the surface of the sonar sensors
(located on the front and rear bumper
fascia) free from accumulations of snow,
ice and dirt. Do not scratch the surface
of the sonar sensors when cleaning. If
the sensors are covered, the accuracy of
the sonar function will be diminished.

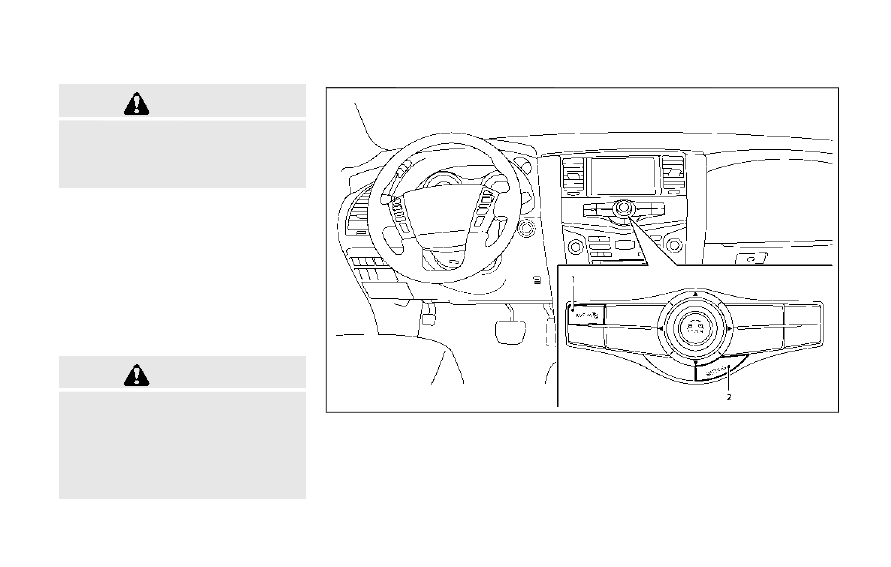

JVH1689X

1. CAMERA button
2. SETTING button

MOVING OBJECT DETECTION (MOD)

WARNING

Failure to follow the warnings and
instructions for proper use of the Mov-
ing Object Detection system could result
in serious injury or death.
. The MOD system is not a substitute

for proper vehicle operation and is
not designed to prevent contact with
the objects surrounding the vehicle.
When maneuvering, always use the
outside mirror and rearview mirror
and turn and check the surrounding
to ensure it is safe to maneuver.

. The system is deactivated at speeds

above 6 MPH (10 km/h). It is reacti-
vated at lower speeds.

. The MOD system is not designed to

detect the surrounding stationary
objects.

The Moving Object Detection (MOD) system
can inform the driver of the moving objects
surrounding the vehicle when driving out of
garages, maneuvering into parking lots and
in other such instances.
The MOD system detects moving objects by
using image processing technology on the
image shown on the display.

MOD SYSTEM OPERATION

The MOD system will turn on automatically
under the following conditions:
. When the shift lever is in the R (Reverse)

position.

. When vehicle speed decreases below

approximately 5 MPH (8 km/h).

JVH1696X

Bird’s-eye view

JVH1697X

Front view / rear view

Monitor, climate, audio, phone and voice recognition systems

4-21

4-22

Monitor, climate, audio, phone and voice recognition systems

JVH1698X

Rear and front-side views

JVH1699X

Front-wide view / rear-wide view

When the MOD system detects moving
objects near the vehicle, the yellow frame
will be displayed on the view where the
objects are detected and a chime will sound
once. While the MOD system continues to
detect moving objects, the yellow frame
continues to be displayed.
In the bird’s-eye view, the yellow frame

is

displayed on each camera image (front, rear,
right, left) depending on where moving
objects are detected.
The yellow frame

is displayed on each

view in the front view, front-wide view, rear
view and rear-wide view modes.
While the sonar is beeping, the MOD system
does not chime.
A blue MOD icon

is displayed in the view

where the MOD system is operative. A gray
MOD icon

is displayed in the view where

the MOD system is not operative.
If the MOD system is turned off, the MOD
icon

is not displayed.

The MOD system operates in the following
conditions when the camera view is dis-
played:
. When the shift lever is in the P (Park) or N

(Neutral) position and the vehicle is
stopped, the MOD system detects the
moving objects in the bird’s-eye view.
The MOD system will not operate if the

outside mirror is moving in or out or if
either door is opened.

. When the shift lever is in the D (Drive)

position and the vehicle speed is below
approximately 5 MPH (8 km/h), the
MOD system detects moving objects in
the front view or front-wide view.

. When the shift lever is in the R (Reverse)

position and the vehicle speed is below
approximately 5 MPH (8 km/h), the
MOD system detects moving objects in
the rear view or rear-wide view. The
MOD system will not operate if the
liftgate is open.

The MOD system does not detect moving
objects in the front-side view. The MOD icon
is not displayed on the screen when in front-
side view.

JVH1712X

TURNING ON AND OFF THE MOD
SYSTEM

When the MOD is active and the Sonar/
MOD key

is selected, the MOD system will

turn off temporarily and the indicator

will

turn off. (A camera-aiding sonar will turn off
at the same time.) When the Sonar/MOD
key

is selected again, the indicator will

turn on and the MOD system will turn back
on.

JVH1713X

MOD function setting

To set up the MOD function to your
preferred settings, push the SETTING but-
ton, select “Camera/Sonar” key, and then
select the “Camera” key on the center
display.
Moving Object Detection:
When this item is turned on, the MOD is
activated. When this item is turned off
(indicator turns off), the MOD system is
deactivated. When the MOD system is
deactivated, “MOD”

will disappear on

the Sonar/MOD key

and the MOD icon

will disappear as well.

When the sonar is turned off on the setting

menu as well, the Sonar/MOD key

will

disappear.

MOD SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations
for MOD. Failure to operate the vehicle
in accordance with these system limita-
tions could result in serious injury or
death.
. Do not use the MOD system when

towing a trailer. The system may not
function properly.

. Excessive noise (for example, audio

system volume or open vehicle win-
dow) will interfere with the chime
sound, and it may not be heard.

. The MOD system performance will be

limited according to environmental
conditions and surrounding objects
such as:

— When there is low contrast be-

tween background and the mov-
ing objects.

— When there is blinking source of

light.

Monitor, climate, audio, phone and voice recognition systems

4-23

4-24

Monitor, climate, audio, phone and voice recognition systems

— When strong light such as an-

other vehicle’s headlight or sun-
light is present.

— When camera orientation is not in

its usual position, such as when
mirror is folded.

— When there is dirt, water drops or

snow on the camera lens.

— When the position of the moving

objects in the display is not chan-
ged.

. The MOD system might detect flow-

ing water droplets on the camera
lens, white smoke from the muffler,
moving shadows, etc.

. The MOD system may not function

properly depending on the speed,
direction, distance or shape of the
moving objects.

. If your vehicle sustains damage to the

parts where the camera is installed,
leaving it misaligned or bent, the
sensing zone may be altered and the
MOD system may not detect objects
properly.

. When the temperature is extremely

high or low, the screen may not
display objects clearly. This is not a
malfunction.

JVH1213X

SYSTEM MAINTENANCE

CAUTION

. Do not use alcohol, benzine or thinner

to clean the camera. This will cause
discoloration. To clean the camera,
wipe with a cloth dampened with
diluted mild cleaning agent and then
wipe with a dry cloth.

. Do not damage the camera as the

monitor screen may be adversely
affected.

If dirt, rain or snow accumulates on any of
the cameras

, the MOD system may not

operate properly. Clean the camera by
wiping with a cloth dampened with a diluted
mild cleaning agent and then wiping with a
dry cloth.

SAA3348

CENTER VENTILATORS

Open/close the ventilators by moving the
control to either direction.

:

This symbol indicates that the ventila-
tors are closed. Moving the side control
to this direction will close the ventilators.

:

This symbol indicates that the ventila-
tors are open. Moving the side control to
this direction will open the ventilators.

Adjust the air flow direction of the ventila-
tors by moving the center knob (up/down,
left/right) until the desired position is
achieved.

SAA3054

SIDE VENTILATORS

Open/close the ventilators by moving the
control to either direction.

:

This symbol indicates that the ventila-
tors are closed. Moving the side control
to this direction will close the ventilators.

:

This symbol indicates that the ventila-
tors are open. Moving the side control to
this direction will open the ventilators.

Adjust the air flow direction of the ventila-
tors by moving the center knob (up/down,
left/right) until the desired position is
achieved.

JVH1313X

REAR VENTILATORS

Open/close the ventilators by moving the
control to either direction.

:

This symbol indicates that the ventila-
tors are closed. Moving the side control
to this direction will close the ventilators.

:

This symbol indicates that the ventila-
tors are open. Moving the side control to
this direction will open the ventilators.

Monitor, climate, audio, phone and voice recognition systems

4-25

VENTILATORS

4-26

Monitor, climate, audio, phone and voice recognition systems

SAA3055

Adjust the air flow direction of the ventila-
tors by moving the center knob (up/down,
left/right) until the desired position is
achieved.

WARNING

. The air conditioner cooling function

operates only when the engine is
running.

. Do not leave children or adults who

would normally require the support
of others alone in your vehicle. Pets
should not be left alone either. On
hot, sunny days, temperatures in a
closed vehicle could quickly become
high enough to cause severe or
possibly fatal injuries to people or
animals.

. Do not use the recirculation mode for

long periods as it may cause the
interior air to become stale and the
windows to fog up.

. Do not adjust the heating and air

conditioning controls while driving so
that full attention may be given to
vehicle operation.

Start the engine and operate the automatic
climate control system.

NOTE:

. Odors from inside and outside the

vehicle can build up in the air conditioner
unit. Odor can enter the passenger
compartment through the ventilators.

. When parking, set the heater and air

conditioner controls to turn off air
recirculation to allow fresh air into the
passenger compartment. This should
help reduce odors inside the vehicle.

HEATER AND AIR CONDITIONER

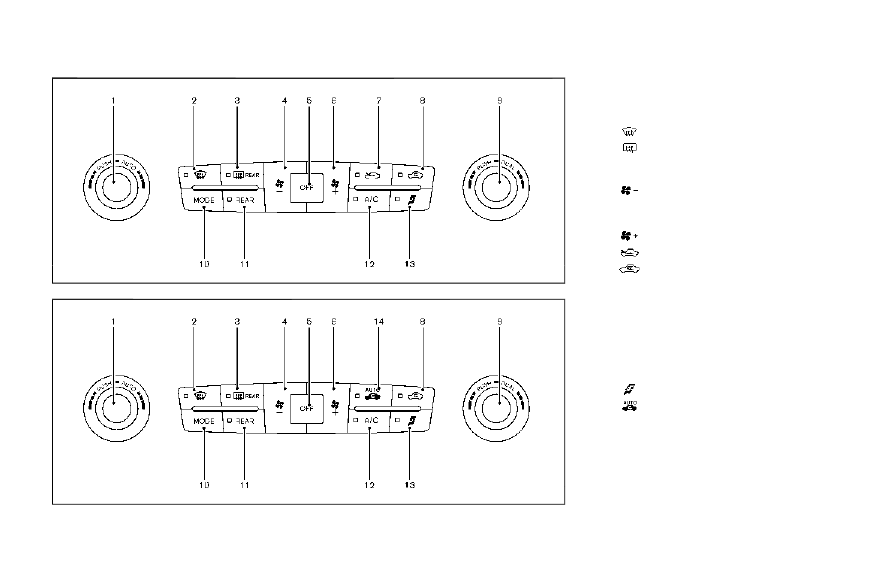

SAA3059

Without Advanced Climate Control System (if so equipped)

SAA3161

With Advanced Climate Control System (if so equipped)

1.

“AUTO” automatic climate control ON
button/Temperature control dial (dri-
ver side)

2.

“

” front defroster button

3.

“

” rear window defroster button

(See “Rear window and outside mirror
defroster switch” (P.2-36).)

4.

“

” fan speed decrease button

5.

“OFF” button for climate control sys-
tem

6.

“

” fan speed increase button

7.

“

” intake air control button

8.

“

” air recirculation button

9.

“DUAL” zone control ON/OFF button/
Temperature control dial (passenger
side)

10. “MODE” manual air flow control but-

ton

11. “REAR” control button
12. “A/C” air conditioner ON/OFF button
13. “

” upper vent button

14. “

” auto-recirculation button

Monitor, climate, audio, phone and voice recognition systems

4-27

4-28

Monitor, climate, audio, phone and voice recognition systems

AUTOMATIC CLIMATE CON-
TROL

Automatic operation

Cooling and/or dehumidified heating
(AUTO):
This mode may be used all year round. The
system works automatically to control the
inside temperature, air flow distribution and
fan speed after the preferred temperature is
set manually.
1. Push the “AUTO” button on. (The in-

dicator on the button will illuminate and
AUTO will be displayed.)

2. Turn the temperature control dial (driver

side) to set the desired temperature.
The temperature of the passenger com-
partment will be maintained automati-
cally. Air flow distribution and fan speed
will also be controlled automatically.

3. You can individually set driver and front

passenger side temperature using each
temperature control button. When the
“DUAL” button is pushed or the passen-
ger side temperature control button is
turned, the DUAL indicator will come on.
To turn off the passenger side tempera-
ture control, push the “DUAL” button.

4. To turn off the climate control system,

push the “OFF” button.

A visible mist may be seen coming from the
ventilators in hot, humid conditions as the air
is cooled rapidly. This does not indicate a
malfunction.

Dehumidified defrosting or defogging:
1. Push the “

” front defroster button.

(The indicator light on the button will
illuminate.)

2. Turn the temperature control dial to set

the desired temperature.

. To quickly remove ice from the outside of

the windows, push the fan speed in-
crease button “

” and set it to the

maximum position.

. As soon as possible after the windshield

is clean, push the “AUTO” button to
return to the auto mode.

. When the “

” front defroster button is

pushed, the air conditioner will automa-
tically be turned on at outside tempera-
tures above 23°F (−5°C) to defog the
windshield, and the air recirculate mode
will automatically be turned off.
Outside air is drawn into the passenger
compartment to improve the defogging
performance.

Manual operation

Fan speed control:
Push the fan speed increase “

” or

decrease “

” buttons to manually control

the fan speed.
Push the “AUTO” button to return to auto-
matic control of the fan speed.

Temperature control:
Turn the temperature control dial to set the
desired temperature.

Air flow control:
Pushing the “MODE” manual air flow control
button selects the air outlet to:

: Air flows from center and side ventilators.
: Air flows from center and side ventilators

and foot outlets.

: Air flows mainly from foot outlets.
: Air flows from defroster and foot outlets.

Air intake control (Without Advanced Cli-
mate Control System):
. Push the “

” air recirculation button to

recirculate interior air inside the vehicle.
The “

” indicator light on the button

will come on. The air recirculation mode
cannot be activated when the air condi-
tioner is in the front defrosting mode
“

”.

. Push the “

” outside air circulation

button to draw outside air into the
passenger compartment. The “

” in-

dicator light on the button will come on.

. To control the air intake automatically,

push and hold either the “

” air

recirculation button or the “

” outside

air circulation button (whichever indica-
tor light is illuminated). The indicator
lights (both air recirculation and outside
air circulation buttons) will flash twice,
and then the air intake will switch to
automatic control.

Air intake control (With Advanced Climate
Control System):
. Push the “

” air recirculation button to

recirculate interior air inside the vehicle.
The “

” indicator light on the button

will come on. The air recirculation mode
cannot be activated when the air condi-
tioner is in the front defrosting mode
“

”.

. Push the “

” air recirculation button

(the indicator on the button will turn off)
to draw outside air into the passenger
compartment.

. To control the air intake automatically,

push the “

” auto-recirculation but-

ton. The indicator light on the “
”auto-recirculation button will illuminate.

Turning the system off

Push the OFF button.

Upper vent system

When the upper vent “

” button is pushed,

the air flow against the driver’s or passen-
ger’s upper body becomes gentle. The
indicator light on the button will illuminate.
In this mode, air from the upper ventilator
flows in order to control the cabin tempera-
ture without blowing air directly on the
occupants.
Push the upper vent “

” button when you

want the air conditioner to work quickly.
To turn the system off, push the upper vent
“

” button to turn the indicator light off.

Advanced Climate Control System
(if so equipped)

The Advanced Climate Control System
keeps the air inside of the vehicle clean,
using the ion control and the automatic air
intake control with exhaust gas detecting
sensor.

JVH1780X

Ion control:
This unit generates highly concentrated
Plasmacluster

®

ions into the air blown from

the ventilators and reduces odor absorbed
into the interior trim.
The high-density Plasmacluster

®

ions gen-

erated in the air conditioner’s air stream not
only suppress airborne bacteria and reduce
the adherence of odors to the interior trim,
but also have a proven skin moisture pre-
serving effect.
When the air conditioner is turned on, the
system generates Plasmacluster

®

ions auto-

matically.
The amount of Plasmacluster

®

ions in-

creases according to the amount of air flow.

Monitor, climate, audio, phone and voice recognition systems

4-29

4-30

Monitor, climate, audio, phone and voice recognition systems

When the air flow is high, “

” is displayed

on the screen and when the air flow is low,
the indication in the screen changes to “

”.

Plasmacluster

®

and Plasmacluster

®

ion are

registered trademarks of Sharp Corporation.

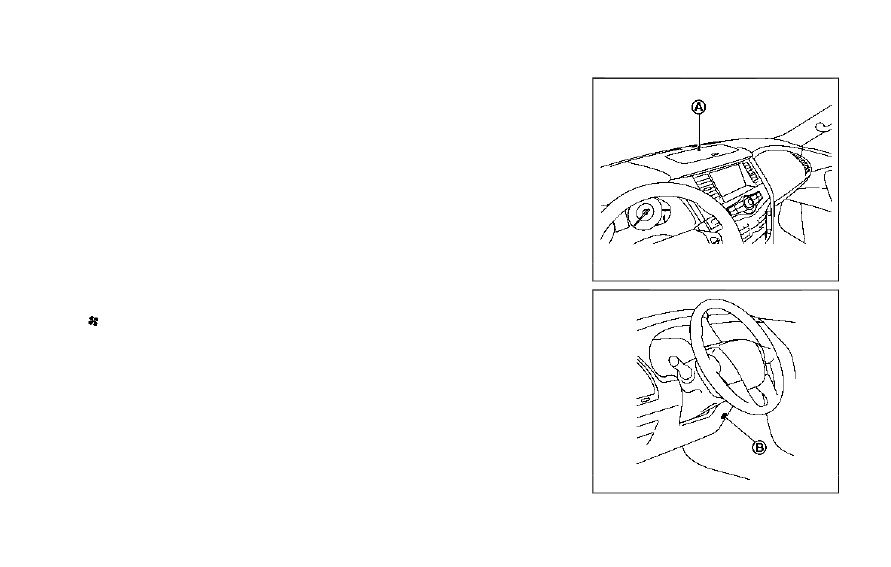

Exhaust gas/outside odor detection sensor:
This vehicle is equipped with an exhaust gas
detection sensor. When the automatic in-
take air control is ON, the sensor detects
industry odors such as pulp or chemicals, and
exhaust gas such as gasoline or diesel. When
such odors or gas are detected, the system
automatically changes from the outside air
circulation mode to the recirculation mode.
When the auto-recirculation button is
pushed under the following conditions, the
indicator light on the “

” button will

illuminate and the exhaust gas detection
sensor will turn on.
. The air flow control is not in the front

defroster mode (the indicator light on the
“

” front defroster button is turned

off).

. The outside temperature is about 32°F

(0°C) or more.

When the automatic intake air control is ON,
for the first 5 minutes, the recirculation
mode is selected to prevent dust, dirt and
pollen from entering the vehicle and cleans
the air inside of the vehicle with positive and
negative ions that are emitted from the

ventilator.
After the 5 minutes, the sensor detects
exhaust gas and automatically alternates
between the recirculation mode and outside
air circulation mode.

JVH1630X

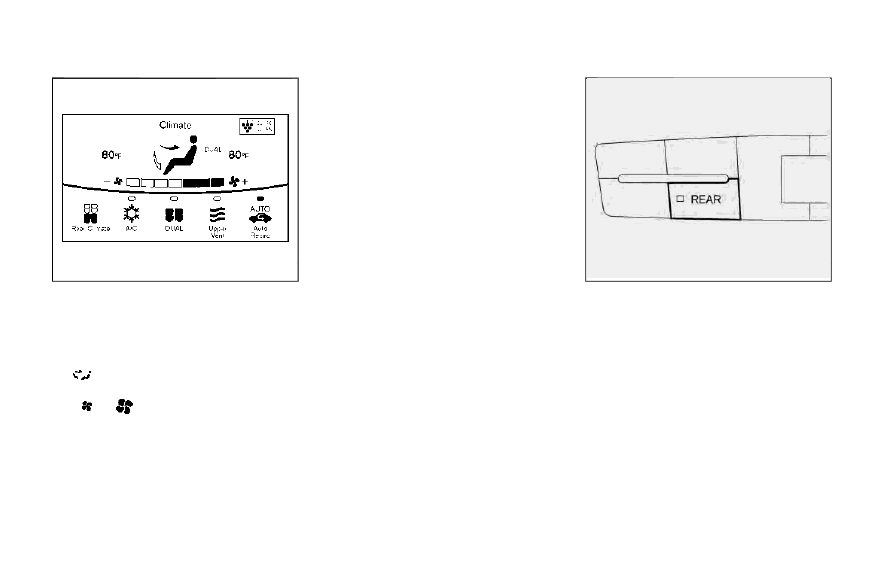

Operations on touch panel screen

Climate control settings can be operated on
the touch panel screen. Push the “CLIMATE”
button and turn the display to the Climate
screen.
For details of the touch panel operation on
the center display, see the separate Infiniti
InTouch Owner’s Manual.

JVH1780X

The following operations are available with
the touch panel screen.
Availability of the item depends on the
model and specifications.
Available items:
.

Touch to change the air flow mode.

. -

/

+

Touch to change the fan speed of the air
from the ventilators.

. Rear Climate

Touch to display the Rear Climate
screen. (See “Rear automatic air condi-
tioning system” (P.4-31).)

. A/C

Touch to turn the air conditioner on/off.

. DUAL

Touch to turn the DUAL mode (passen-
ger’s side temperature control) on/off.

. Upper Vent

Touch to turn the upper vent system on/
off. (See “Upper vent system” (P.4-29).)

. Auto Recirc

Touch to turn the auto-recirculation
mode on/off. (See “Advanced Climate
Control System” (P.4-29).)

JVH1621X

REAR AUTOMATIC AIR CONDI-
TIONING SYSTEM

Push the “REAR” button on the front air
conditioner control panel to turn on the rear
automatic air conditioning system. (The
REAR indicator light will illuminate.)
To control the rear automatic air condition-
ing system with the front air conditioner
control panel, push the “CLIMATE” button
and touch “Rear Climate” key. The display
will switch to the Rear Climate screen.
The rear automatic air conditioning system
can be adjusted with the front air condi-
tioner control panel when the Rear Climate
screen is displayed.

Monitor, climate, audio, phone and voice recognition systems

4-31

4-32

Monitor, climate, audio, phone and voice recognition systems

Push the “CLIMATE” button one more time,
the display will return to the Climate screen.
The rear automatic air conditioning system
can also be adjusted by using the rear air
conditioner control panel located on the rear
of the center console. (See “Rear air condi-
tioner control panel operation” (P.4-34).)
This table shows the relation between the
front air conditioner control panel and the
rear air conditioner control panel.

Display status

Rear Climate
screen is dis-
played

Rear Climate
screen is not dis-
played (Climate
screen)

Front air
condition-
er control
panel

Only the rear
automatic air
conditioning
system can be
operated

Only the front air
conditioner can
be operated

Rear air
condition-
er control
panel

Cannot be op-
erated

Only the rear
automatic air
conditioning sys-
tem can be oper-
ated

Front air conditioner control panel
operation

Automatic operation:
1. Push the “REAR” button to turn on rear

automatic air conditioning system. Push

the “CLIMATE” button and select the
“Rear Climate” key to display the Rear
Climate screen.

2. Push the “AUTO” button. (The AUTO

indicator light will illuminate and “AUTO”
will appear on the display.)

3. Turn the temperature control dial (dri-

ver’s side) to set the desired tempera-
ture.

Cooling and dehumidified heating:
1. Push the “REAR” button to turn on the

rear automatic air conditioning system.
Push the “CLIMATE” button and touch
“Rear Climate” key to display the Rear
Climate screen.

2. Turn the temperature control dial (dri-

ver’s side) to set the desired tempera-
ture.

3. Switch the air flow mode to

by

pushing the “MODE” button.

4. Push the “CLIMATE” button one more

time to return to the Climate screen. If
the A/C indicator light does not illumi-
nate, push the “A/C” button. (The A/C
indicator light will turn on.)

NOTE:
When the front air conditioner is off, the
rear automatic air conditioning system only
operates the fan. When you would like to

use the air conditioner, be sure to push the
“A/C” button on the front air conditioner
control panel to turn on the A/C indicator
light.
Manual operation:
. Temperature control

Turn the temperature control dial (dri-
ver’s side) to set the desired tempera-
ture.

. Fan speed control

Push the fan speed control “

” button

or “

” button to manually control the

fan speed.

. Air flow control

Push the “MODE” button to change the
air flow mode.

: The air outlet is fixed at foot level.
: The air outlet is fixed at both the head and

foot levels.

: The air outlet is fixed at the head level.

Touch panel operation

The rear automatic air conditioning system
can also be controlled on the Rear Climate
screen.
Touch the “Rear Climate” key on the Climate
screen to display the Rear Climate screen.

JVH1719X

Rear Climate screen

Available items:
. Temp Down

Touch to decrease the temperature.

. Temp Up

Touch to increase the temperature.

. ON/OFF

Touch to turn the rear automatic air
conditioning system on/off.

. Fan Down

The fan speed of the air from the
ventilators can be decreased.

. Fan Up

The fan speed of the air from the
ventilators can be increased.

. Auto

Touch to turn the auto mode on/off.

. Mode

Touch to select different air flow mode.

SAA3327

1.

“OFF” button

2.

Fan speed control button

3.

“AUTO” button

4.

Display

5.

“MODE” button

6.

“TEMP” button

Monitor, climate, audio, phone and voice recognition systems

4-33

4-34

Monitor, climate, audio, phone and voice recognition systems

Rear air conditioner control panel
operation

Rear control buttons:
The rear seat passengers can adjust the rear
automatic air conditioning system using the
control switches on the rear of the center
console.
The rear control buttons do not function
when the Rear Climate screen is shown on
the front display. To activate the rear control
buttons, push the “CLIMATE” button and
switch the screen to the Climate screen.
. “OFF” button:

Rear automatic air conditioning system
off

. “

” button:

Rear fan speed control up/down

. “AUTO” button:

Rear automatic air conditioning system
on, AUTO mode on

. “MODE” button:

Rear air flow control change

. “TEMP” button:

Rear temperature control up/down

Turning the system off

Use the following methods to turn the rear
automatic air conditioning system off.

. Operating the front air conditioner con-

trol panel:
Push the “OFF” button on the front air
conditioner control panel when the Rear
Climate screen is displayed.

. Operating the Rear Climate screen:

Touch the “ON/OFF” key on the Rear
Climate screen when the rear automatic
air conditioning system is on.

. Operating the rear air conditioner control

panel:
Push the “OFF” button on the rear air
conditioner control panel when the Rear
Climate screen is not displayed.

SAA3088

SAA3058

OPERATING TIPS

When the engine coolant temperature and
outside air temperature are low, the air flow
from the foot outlets may not operate.
However, this is not a malfunction. After
the coolant temperature warms up, the air
flow from the foot outlets will operate
normally.
The sensors

and

located on the instru-

ment panel help maintain a constant tem-
perature. Do not put anything on or around
the sensors.

LINKING INTELLIGENT KEY

The Climate control system settings can be
memorized for each Intelligent Key. For
more details, see “Setting memory function”
(P.3-40).

IN-CABIN MICROFILTER

Models without Advanced Climate Control
System:
The climate control system is equipped with
an in-cabin microfilter which collects dirt,
pollen, dust, etc.
Models with Advanced Climate Control
System:
The climate control system is equipped with
a natural grape seed polyphenol filter which
collects and neutralizes dirt, pollen, dust, etc.

To make sure the air conditioner heats,
defogs, and ventilates efficiently, replace
the filter in accordance with the specified
maintenance intervals listed in the “9. Main-
tenance and schedules” section. If replace-
ment is required, it is recommended you visit
an INFINITI retailer for this service.
The filter should be replaced if the air flow
decreases significantly or if windows fog up
easily when operating the heater or air
conditioner.

SERVICING CLIMATE CONTROL

The climate control system in your vehicle is
charged with a refrigerant designed with the
environment in mind. This refrigerant will
not harm the earth’s ozone layer. However,
special charging equipment and lubricant are
required when servicing your air conditioner.
Using improper refrigerants or lubricants will
cause severe damage to your climate control
system. (See “Capacities and recommended
fluids/lubricants” (P.10-2) for climate con-
trol system refrigerant and lubricant recom-
mendations.)
Your INFINITI retailer will be able to service
your environmentally friendly climate control
system.

WARNING

The system contains refrigerant under
high pressure. To avoid personal injury,
any air conditioner service should be
done only by an experienced technician
with the proper equipment.

Monitor, climate, audio, phone and voice recognition systems

4-35
