The monitor displays various views of the
position of the vehicle in a split screen
format. All views are not available at all
times.
Available views:
. Front view

An approximately 150-degree view of
the front of the vehicle.

. Rear view

An approximately 150-degree view of
the rear of the vehicle.

. Bird’s-eye view

The surrounding view of the vehicle from
above.

. Front-side view

The view around and ahead of the front
passenger’s side wheel.

. Front-wide view

An approximately 180-degree view of
the front of the vehicle.

. Rear-wide view

An approximately 180-degree view of
the rear of the vehicle.

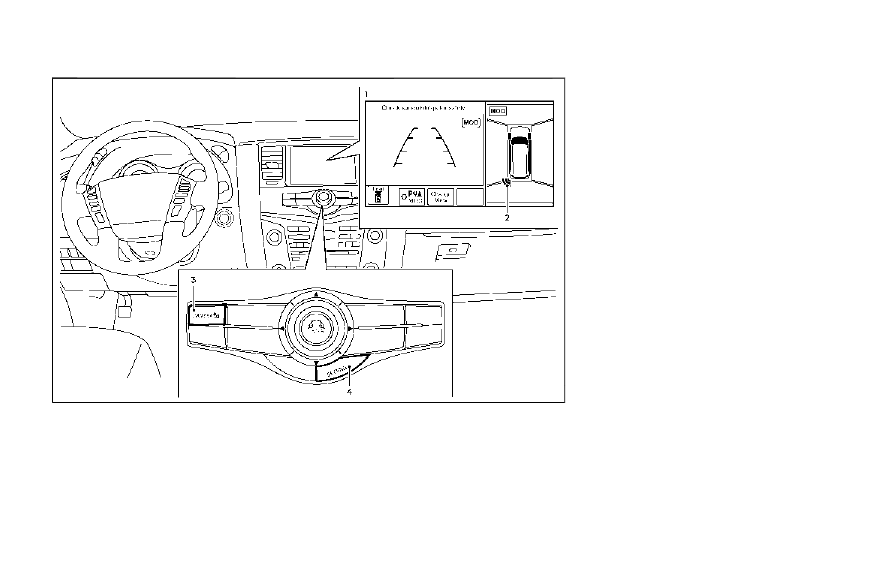

JVH1213X

To display the multiple views, the Around
View

®

Monitor system uses cameras

located in the front grill, on the vehicle’s
outside mirrors and one just above the
vehicle’s license plate.

AROUND VIEW

®

MONITOR SYS-

TEM OPERATION

With the ignition switch in the ON position,
move the shift lever to the R (Reverse)
position or push the CAMERA button to
operate the Around View

®

Monitor.

Available views

WARNING

. The distance guide lines and the

vehicle width lines should be used as
a reference only when the vehicle is
on a paved, level surface. The appar-
ent distance viewed on the monitor
may be different than the actual
distance between the vehicle and
displayed objects.

. Use the displayed lines and the bird’s-

eye view as a reference. The lines and
the bird’s-eye view are greatly af-
fected by the number of occupants,
fuel level, vehicle position, road con-
dition and road grade.

. If the tires are replaced with different

sized tires, the predictive course lines
and the bird’s-eye view may be dis-
played incorrectly.

. When driving the vehicle up a hill,

objects viewed in the monitor are
further than they appear. When
driving the vehicle down a hill, objects
viewed in the monitor are closer than
they appear.

. Objects in the monitor will appear

visually opposite compared to when

viewed in the rear view and outside
mirrors.

. Use the mirrors or actually look to

properly judge distances to other
objects.

. The distance between objects viewed

in the rear view differs from actual
distance because a wide-angle lens is
used.

. On a snow-covered or slippery road,

there may be a difference between
the predictive course line and the
actual course line.

. The vehicle width and predictive

course lines are wider than the actual
width and course.

. The displayed lines on the rear view

will appear slightly off to the right
because the rear view camera is not
installed in the rear center of the
vehicle.

SAA1840

Front view

SAA1896

Rear view

Front and rear view:
Guiding lines that indicate the approximate
vehicle width and distances to objects with
reference to the vehicle body line

are

displayed on the monitor.
Distance guide lines
Indicate distances from the vehicle body.
. Red line : approx. 1.5 ft (0.5 m)

. Yellow line : approx. 3 ft (1 m)

. Green line : approx. 7 ft (2 m)

. Green line : approx. 10 ft (3 m)
Vehicle width guide lines
Indicates the approximate vehicle width.
Predictive course lines
Indicate the predictive course when operat-
ing the vehicle. The predictive course lines
will be displayed on the monitor when the
steering wheel is turned. The predictive
course lines will move depending on how
much the steering wheel is turned and will
not be displayed while the steering wheel is
in the straight-ahead position.
The front view will not be displayed when
the vehicle speed is above 6 MPH (10 km/h).

NOTE:
When the monitor displays the front view
and the steering wheel turns about 90
degrees or less from the straight ahead
position, both the right and left predictive

Monitor, climate, audio, phone and voice recognition systems

4-5

4-6

Monitor, climate, audio, phone and voice recognition systems

course lines

are displayed. When the

steering wheel turns about 90 degrees or
more, a line is displayed only on the
opposite side of the turn.

JVH1140X

Bird’s-eye view:
The bird’s-eye view shows the overhead
view of the vehicle, which helps confirm the
vehicle position and the predictive course to
a parking space.
The vehicle icon

shows the position of the

vehicle. Note that the size of the vehicle icon
on the bird’s-eye view may differ somewhat
from the actual distance to the vehicle.

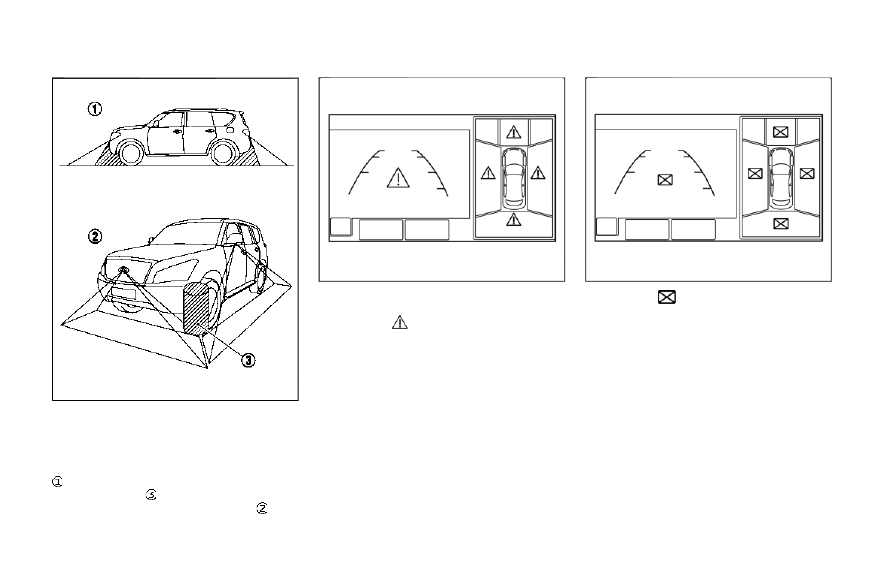

The areas that the cameras cannot cover
are indicated in black.
The non-viewable area

is highlighted in

yellow for several seconds after the bird’s-
eye view is displayed. It will be shown only
the first time after the ignition switch is
placed in the ON position.

The driver can check the approximate direc-
tion and angle of the tire on the display by
tire icon

when driving the vehicle forward

or backward.
Predictive course lines (

and

) indicate

the predictive course when operating the
vehicle. The predictive course lines will be
displayed on the monitor when the steering
wheel is turned. The predictive course lines
will move depending on how much the
steering wheel is turned and will not be
displayed while the steering wheel is in the
straight-ahead position.
When the monitor displays the front view
and the steering wheel turns about 90
degrees or less from the straight-ahead
position, the two green predictive course
lines

are shown in front of the vehicle.

When the steering wheel turns about 90
degrees or more, one green predictive course
line

is shown in front of the vehicle and the

other green predictive course line

is shown

at side of the vehicle.
When the monitor displays the rear view, the
predictive course lines are shown at back of
the vehicle.

WARNING

. Objects in the bird’s-eye view will

appear further than the actual dis-
tance.

. Tall objects, such as a curb or vehicle,

may be misaligned or not displayed at
the seam of the views.

. Objects that are above the camera

cannot be displayed.

. The view for the bird’s-eye view may

be misaligned when the camera posi-
tion alters.

. A line on the ground may be mis-

aligned and is not seen as being
straight at the seam of the views.
The misalignment will increase as the
line proceeds away from the vehicle.

. Tire angle display does not indicate

the actual tire angle.

JVH1141X

Front-side view:
Guiding lines:
Guiding lines that indicate the width and the
front end of the vehicle are displayed on the
monitor.
The front-of-vehicle line

shows the front

part of the vehicle.
The side-of-vehicle line

shows the vehicle

width including the outside mirrors.
The extensions

of both the front

and

side

lines are shown with a green dotted

line.

CAUTION

The turn signal light may look like the
side-of-vehicle line. This is not a mal-
function.

Monitor, climate, audio, phone and voice recognition systems

4-7

4-8

Monitor, climate, audio, phone and voice recognition systems

JVH1142X

Front-wide view

JVH1143X

Rear-wide view

Front-wide/rear-wide view:
The front-wide/rear-wide view shows a
wider area on the entire screen and allows
the checking of the blind corners on the right
and left sides. The front-wide/rear-wide
view displays an approximately 180-degree
area while the front view and the rear view
display an approximately 150-degree area.
The predictive course lines are not displayed
when using the front-wide/rear-wide view.
Distance guide lines
Indicates distances from the vehicle body.
. Red line : approx. 1.5 ft (0.5 m)

. Yellow line : approx. 3 ft (1 m)

. Green line : approx. 7 ft (2 m)

. Green line : approx. 10 ft (3 m)
Vehicle width guide lines
Indicates the approximate vehicle width.

Difference between predicted and
actual distances

The displayed guide lines and their locations
on the ground are for approximate reference
only. Objects on uphill or downhill surfaces
or projecting objects will be actually located
at distances different from those displayed
in the monitor relative to the guide lines
(refer to illustrations). When in doubt, turn
around and view the objects as you are
backing up, or park and exit the vehicle to

view the positioning of objects behind the
vehicle.

JVH1214X

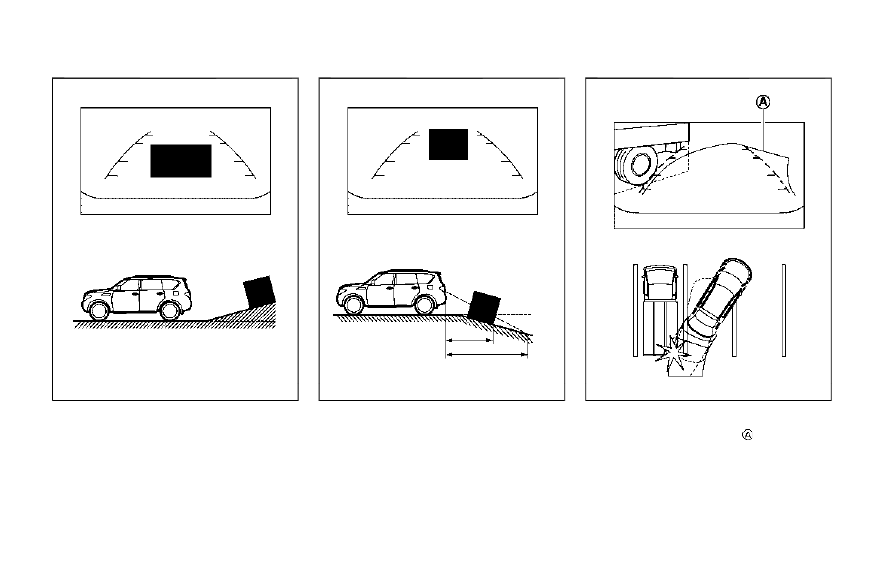

Backing up on a steep uphill:
When backing up the vehicle up a hill, the
distance guide lines and the vehicle width
guide lines are shown closer than the actual
distance. Note that any object on the hill is
further than it appears on the monitor.

JVH1215X

Backing up on a steep downhill:
When backing up the vehicle down a hill, the
distance guide lines and the vehicle width
guide lines are shown further than the actual
distance. Note that any object on the hill is
closer than it appears on the monitor.

SAA1923

Backing up near a projecting object:
The predictive course lines

do not touch

the object in the display. However, the
vehicle may hit the object if it projects over
the actual backing up course.

Monitor, climate, audio, phone and voice recognition systems

4-9

4-10

Monitor, climate, audio, phone and voice recognition systems

JVH1216X

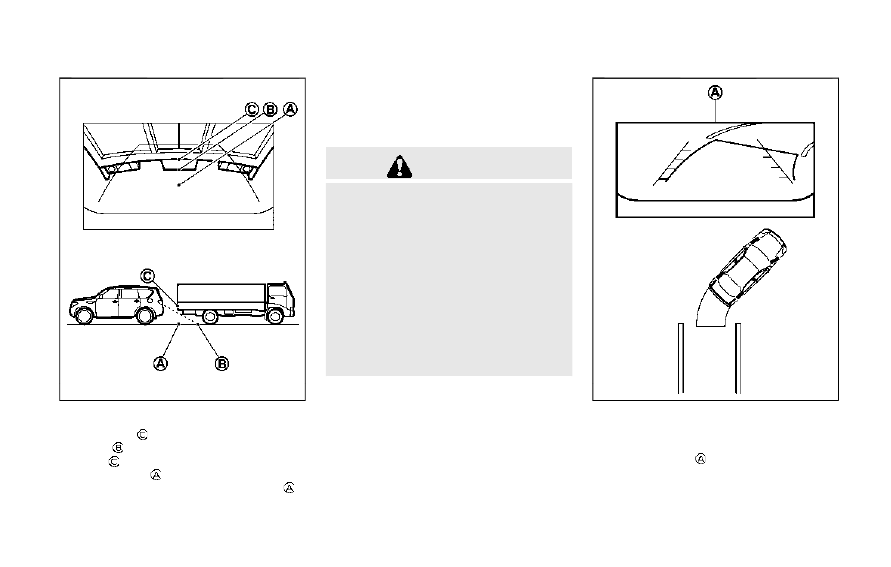

Backing up behind a projecting object:
The position

is shown further than the

position

in the display. However, the

position

is actually at the same distance

as the position

. The vehicle may hit the

object when backing up to the position

if

the object projects over the actual backing

up course.

How to park with predictive course
lines

WARNING

. If the tires are replaced with different

sized tires, the predictive course lines
may be displayed incorrectly.

. On a snow-covered or slippery road,

there may be a difference between
the predictive course line and the
actual course line.

. If the battery is disconnected or

becomes discharged, the predictive
course lines may be displayed incor-
rectly. If this occurs, drive the vehicle
on a straight road for more than 5
minutes.

SAA1897

1. Visually check that the parking space is

safe before parking your vehicle.

2. The rear view of the vehicle is displayed

on the screen

when the shift lever is

moved to the R (Reverse) position.

SAA1898

3. Slowly back up the vehicle adjusting the

steering wheel so that the predictive
course lines

enter the parking space

.

4. Maneuver the steering wheel to make

the vehicle width guide lines

parallel to

the parking space

while referring to

the predictive course lines.

5. When the vehicle is parked in the space

completely, move the shift lever to the P
(Park) position and apply the parking
brake.

JVH1691X

How to switch the display

The Around View

®

Monitor can display two

split views as well as a single view of the
front-wide view or rear-wide view. Push the
CAMERA button, change the shift lever
position, or select the “Change View” key
to switch between the available views.
For models with the Back-up Collision
Intervention (BCI) system, “

” key may

be displayed on the Around View

®

Monitor

screen when the shift lever is in the R
position. For details of the BCI system, see
“Back-up Collision Intervention (BCI)” (P.5-
55).

Monitor, climate, audio, phone and voice recognition systems

4-11

4-12

Monitor, climate, audio, phone and voice recognition systems

JVH1690X

HOW TO ADJUST THE SCREEN
VIEW

The display settings such as Brightness,
Contrast, Black Level, Tint and Color of the
Around View

®

Monitor can be adjusted.

1. Push the SETTING button with the

Around View

®

Monitor turned on.

2. The Display settings menu is displayed.

Select an item you wish to adjust.

3. Adjust the selected item using the “+” or

“-” key.

Select the “Reset Settings” key to return all
settings to default.

NOTE:
Do not adjust any of the display settings of
the Around View

®

Monitor while the vehicle

is moving. Make sure the parking brake is
firmly applied.
Display settings menu can also be accessed
while the Around View

®

Monitor screen is

not displayed. See “Around View

®

Monitor

settings” (P.4-12).

AROUND VIEW

®

MONITOR SET-

TINGS

To set up the Around View

®

Monitor to your

preferred settings, push the SETTING but-
ton while the Around View

®

Monitor screen

is not displayed, select the “Camera/Sonar”
key.
Items displayed on the screen may vary
depending on the specification and model.

Available setting items:

Setting item

Action

Camera

Back-up Collision Intervention

Turns the Back-up Collision Intervention (BCI) system on/off. See “Back-up
Collision Intervention (BCI)” (P.5-55).

Moving Object Detection

Turns the MOD system on/off. See “Moving Object Detection (MOD)” (P.4-20).

Non-viewable Area Reminder

With this item is turned on, the non-viewable area is highlighted in yellow for
several seconds after the bird’s-eye view is displayed. It will be shown only the first
time after the ignition switch is placed in the ON position.

Predictive Course Lines

When this item is turned on, the predictive course lines are displayed in the front
and the rear view and bird’s-eye view.

Automatic Display with Sonar

The automatic sonar display can be turned on/off.

Sonar

For the information about the sonar, see “Sonar function settings” (P.4-19).

Display

Brightness

Adjust display settings by using the “+”/“-” key.

Contrast

Black Level

Tint

Color

Reset Settings

Return all the settings to default.

Monitor, climate, audio, phone and voice recognition systems

4-13

4-14

Monitor, climate, audio, phone and voice recognition systems

AROUND VIEW

®

MONITOR SYS-

TEM LIMITATIONS

WARNING

Listed below are the system limitations
for Around View

®

Monitor. Failure to

operate the vehicle in accordance with
these system limitations could result in
serious injury or death.
. Do not use the Around View

®

Moni-

tor with the outside mirrors in the
stored position, and make sure that
the liftgate is securely closed when
operating the vehicle using the
Around View

®

Monitor.

. The apparent distance between ob-

jects viewed on the Around View

®

Monitor differs from the actual dis-
tance.

. The cameras are installed on the

front grille, the outside mirrors and
above the rear license plate. Do not
put anything on the vehicle that
covers the cameras.

. When washing the vehicle with high

pressure water, be sure not to spray
it around the cameras. Otherwise,
water may enter the camera unit

causing water condensation on the
lens, a malfunction, fire or an electric
shock.

. Do not strike the cameras. They are

precision instruments. Doing so could
cause a malfunction or cause damage
resulting in a fire or an electric shock.

The following are operating limitations and
do not represent a system malfunction:
. The screen displayed on the Around

View

®

Monitor will automatically return

to the previous screen 3 minutes after
the CAMERA button has been pushed
while the shift lever is in a position other
than the R (Reverse) position.

. There may be a delay when switching

between views.

. When the temperature is extremely high

or low, the screen may not display
objects clearly.

. When strong light directly shines on the

camera, objects may not be displayed
clearly.

. The screen may flicker under fluorescent

light.

. The colors of objects on the Around

View

®

Monitor may differ somewhat

from the actual color of objects.

. Objects on the monitor may not be clear

and the color of the object may differ in a
dark environment.

. There may be differences in sharpness

between each camera view of the bird’s-
eye view.

. When activating the Around View

®

Monitor, the icons and the messages
may not be displayed for a while.

. If dirt, rain or snow accumulates on the

camera, the Around View

®

Monitor may

not display objects clearly. Clean the
camera.

. Do not use wax on the camera lens. Wipe

off any wax with a clean cloth that has
been dampened with a diluted mild
cleaning agent, then wipe with a dry
cloth.

JVH0964X

There are some areas where the system will
not show objects and the system does not
warn of moving objects. When in the front or
the rear view display, an object below the
bumper or on the ground may not be viewed

. When in the bird’s-eye view, a tall object

near the seam

of the camera viewing

areas will not appear in the monitor

.

JVH1633X

System temporarily unavailable

When the “

” icon is displayed on the

screen, there will be abnormal conditions in
the Around View

®

Monitor. This will not

hinder normal driving operation but the
system should be inspected. It is recom-
mended you visit an INFINITI retailer.

JVH1634X

When the “

” icon is displayed on the

screen, the camera image may be receiving
temporary electronic disturbances from sur-
rounding devices. This will not hinder normal
driving operation but the system should be
inspected. It is recommended you visit an
INFINITI retailer.

Monitor, climate, audio, phone and voice recognition systems

4-15

4-16

Monitor, climate, audio, phone and voice recognition systems

JVH1213X

SYSTEM MAINTENANCE

CAUTION

. Do not use alcohol, benzine or thinner

to clean the camera. This will cause
discoloration. To clean the camera,
wipe with a cloth dampened with
diluted mild cleaning agent and then
wipe with a dry cloth.

. Do not damage the camera as the

monitor screen may be adversely
affected.

If dirt, rain or snow accumulates on any of
the cameras

, the Around View

®

Monitor

may not display objects clearly. Clean the
camera by wiping with a cloth dampened
with a diluted mild cleaning agent and then
wiping with a dry cloth.

WARNING

Failure to follow the warnings and
instructions for proper use of the sonar
function as outlined in this section could
result in serious injury or death.
. The sonar is a convenience feature. It

is not a substitute for proper parking.

. This function is designed as an aid to

the driver in detecting large station-
ary objects to help avoid damaging
the vehicle.

. The driver is always responsible for

safety during parking and other
maneuvers.

. Always look around and check that it

is safe to move before parking.

. Read and understand the limitations

of the sonar as contained in this
section.

The sonar function helps to inform the driver
of large stationary objects around the
vehicle when parking by issuing an audible
and visual alert.

CAMERA AIDING SONAR FUNCTION

JVH1693X

1. Center display
2. Sonar indicator
3. CAMERA button
4. SETTING button

SONAR SYSTEM OPERATION

The system gives the tone for front objects
when the shift lever is in the D (Drive)
position and both front and rear objects
when the shift lever is in the R (Reverse)
position.
When the camera image is shown on the
center display, the system shows the sonar
indicator regardless of the shift lever posi-
tion.
The system is deactivated at speeds above 6
MPH (10 km/h). It is reactivated at lower
speeds.
The colors of the sonar indicators and the
distance guide lines in the front, front-wide,
rear and rear-wide views indicate different
distances to the object.
When the objects are detected, the indicator
(green) appears and blinks and the tone
sounds intermittently. When the vehicle
moves closer to the object, the color of the
indicator turns yellow and the rate of the
blinking and the rate of the tone increase.
When the vehicle is very close to the object,
the indicator stops blinking and turns red,
and the tone sounds continuously.
The intermittent tone will stop after 3
seconds when an object is detected by only
the sonar and the distance does not change.
The tone will stop when the object is no

Monitor, climate, audio, phone and voice recognition systems

4-17

4-18

Monitor, climate, audio, phone and voice recognition systems

longer near the vehicle.

JVH1694X

TURNING ON AND OFF THE SO-
NAR FUNCTION

When the Sonar/MOD key

is selected, the

indicator

will turn off and the sonar will be

turned off temporarily. The Moving Object
Detection (MOD) system will also be turned
off at the same time. (See “Moving Object
Detection (MOD)” (P.4-20).) When the key

is selected again, the indicator

will turn

on and the sonar will turn back on.
In the below cases, the sonar will be turned
back on automatically:
. When the shift lever is placed in the R

(Reverse) position.

. When the CAMERA button is pushed

and a screen other than the camera view
is shown on the display.

. When vehicle speed decreases below

approximately 6 MPH (10 km/h).

. When the ignition switch is placed in the

OFF position and turned back to the ON
position again.

To deactivate the sonar system completely,
use the “Sonar” settings. See “Sonar function
settings” (P.4-19).

JVH1695X

Sonar function settings

To set up the sonar function to your
preferred settings, push the SETTING but-
ton while the Around View

®

Monitor screen

is not displayed, select the “Camera/Sonar”
key and then select the “Sonar” key on the
center display.
Sonar:
When this item is turned on, the front and
rear sonars are activated. When this item is
turned off (indicator turns off), the front and
rear sonars are deactivated. The amber
markers are displayed at the corners of the
vehicle icon and the sonar icon will disappear
from the Sonar/MOD key. The next time the

ignition switch is placed in the ON position,
“Sonar is OFF” is displayed briefly.
FR Sensor Only:
When this item is turned on, only the front
sonar is activated. The amber markers are
displayed at the rear corners of the vehicle
icon.
Interrupt Display:
When this item is turned on, the Around
View

®

Monitor will interrupt the current

view in the display to see the surrounding
area of the vehicle.
Sonar Sensitivity:
Adjust the sensitivity level of the sonars.
Sonar Volume:
Adjust the tone volume of the sonar.

SONAR SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations
for the sonar function. Failure to operate
the vehicle in accordance with these
system limitations could result in serious
injury or death.
. Inclement weather or ultrasonic

sources such as an automatic car
wash, a truck’s compressed-air

brakes or a pneumatic drill may affect
the function of the system, including
reduced performance or a false acti-
vation.

. This function is designed as an aid to

the driver in detecting large station-
ary objects to help avoid damaging
the vehicle.

. The system is not designed to pre-

vent contact with small or moving
objects.

. The system will not detect small

objects below the bumper, and may
not detect objects close to the bum-
per or on the ground.

. The system may not detect the

following objects:

— Fluffy objects such as snow,

cloth, cotton, grass or wool.

— Thin objects such as rope, wire or

chain.

— Wedge-shaped objects.

. If your vehicle sustains damage to the

bumper fascia, leaving it misaligned
or bent, the sensing zone may be
altered causing inaccurate measure-
ment of objects or false alarms.

Monitor, climate, audio, phone and voice recognition systems

4-19
