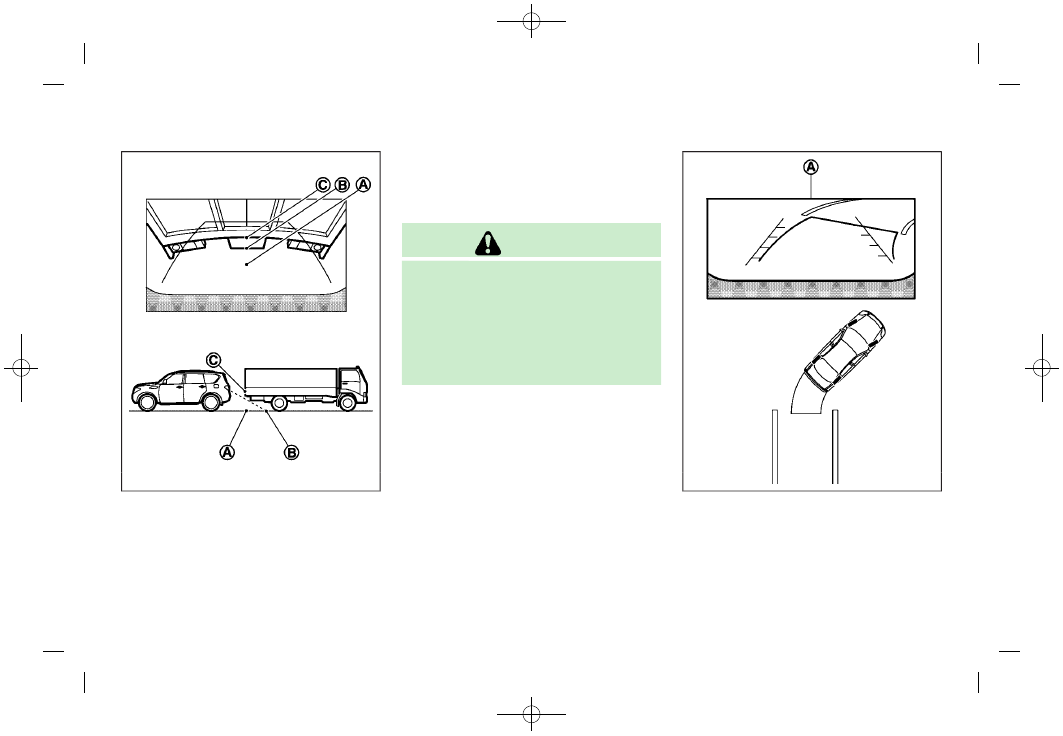

Backing up behind a projecting object:
The position

*

C

is shown further than the

position

*

B

in the display. However, the

position

*

C

is actually at the same

distance as the position

*

A

. The vehicle

may hit the object when backing up to the
position

*

A

if the object projects over the

actual backing up course.

How to park with predictive course

lines

WARNING

.

If the tires are replaced with different
sized tires, the predictive course lines
may be displayed incorrectly.

.

On a snow-covered or slippery road,
there may be a difference between the
predictive course line and the actual
course line.

SAA1897

1. Visually check that the parking space is

safe before parking your vehicle.

2. The rear view of the vehicle is displayed

on the screen

*

A

when the shift lever is

moved to the “R” (Reverse) position.

Condition:

(235,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

SAA1898

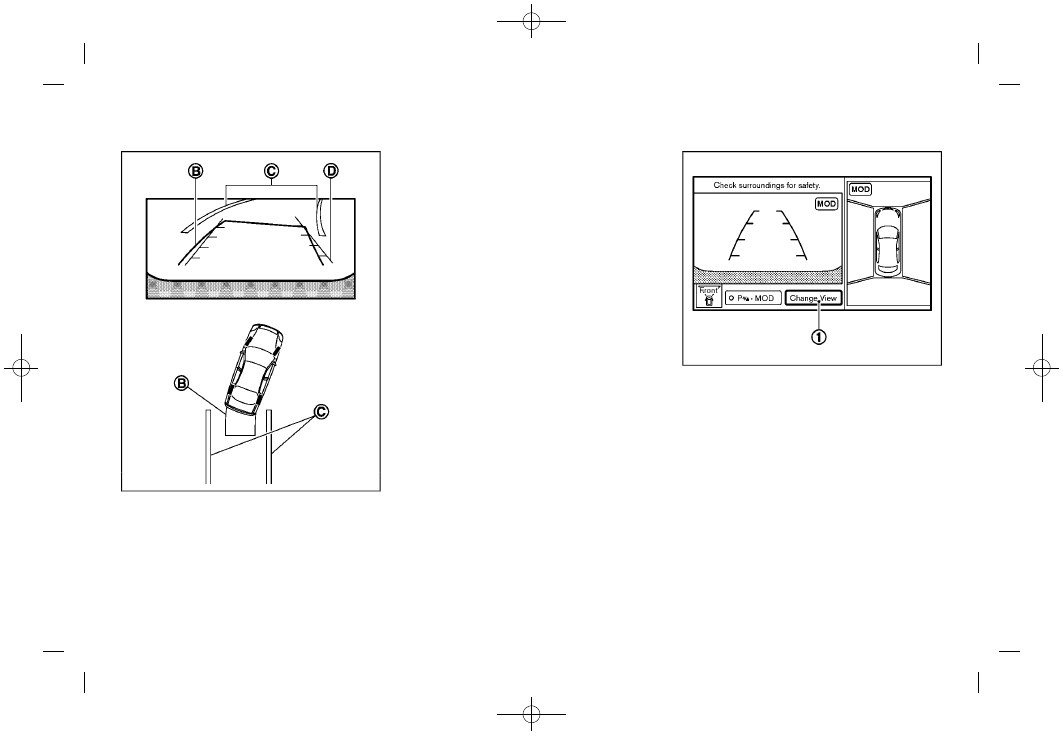

3. Slowly back up the vehicle adjusting

the steering wheel so that the predic-
tive course lines

*

B

enter the parking

space

*

C

.

4. Maneuver the steering wheel to make

the vehicle width guide lines

*

D

parallel to the parking space

*

C

while

referring to the predictive course lines.

5. When the vehicle is parked in the space

completely, move the shift lever to the
“P” (Park) position and apply the
parking brake.

JVH1144X

How to switch the display

The Around View

®

Monitor can display two

split views as well as a single view of the
front-wide view or rear-wide view. Push the
CAMERA button, change the shift lever
position, or select the “Change View” key

*

1

to switch between the available views.

Monitor, climate, audio, phone and voice recognition systems

4-29

Condition:

(236,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

4-30

Monitor, climate, audio, phone and voice recognition systems

HOW TO ADJUST THE SCREEN VIEW

The display settings such as Display ON/
OFF, Brightness, Tint, Color, Contrast and
Black Level of the Around View

®

Monitor

can be adjusted.

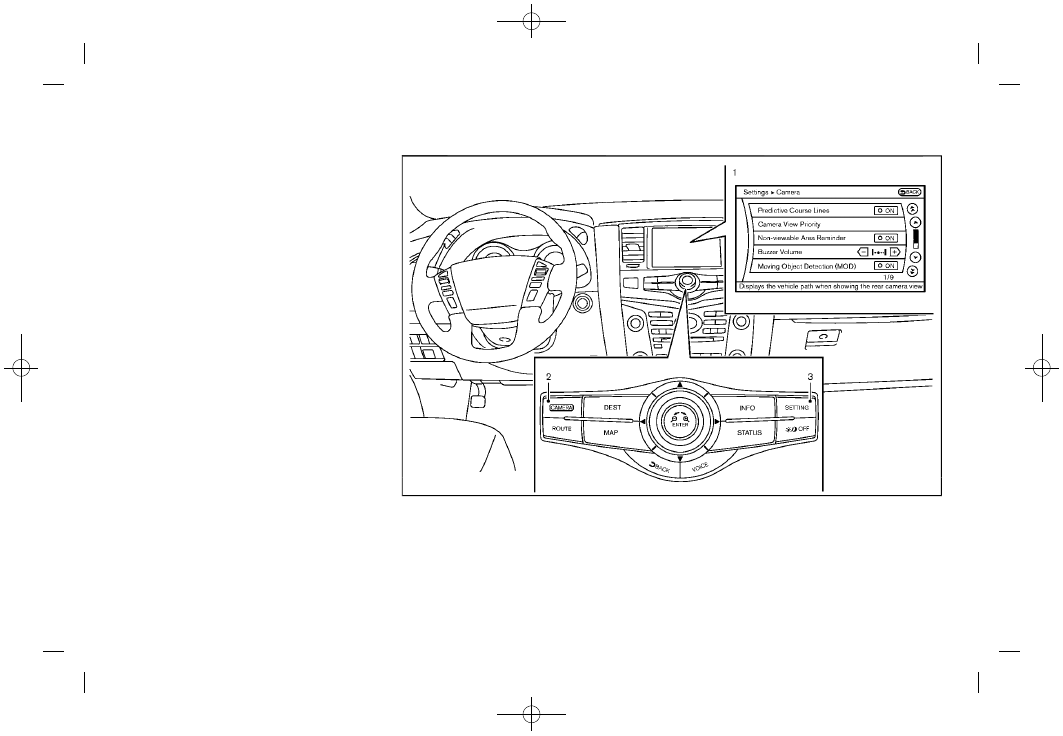

1. Push the SETTING button with the

Around View

®

Monitor turned on.

2. Select an item you wish to adjust.
3. Adjust the level of the setting item

using the INFINITI controller.

NOTE:
Do not adjust any of the display settings of
the Around View

®

Monitor while the

vehicle is moving. Make sure the parking
brake is firmly applied.

JVH1246X

AROUND VIEW

®

MONITOR SET-

TINGS

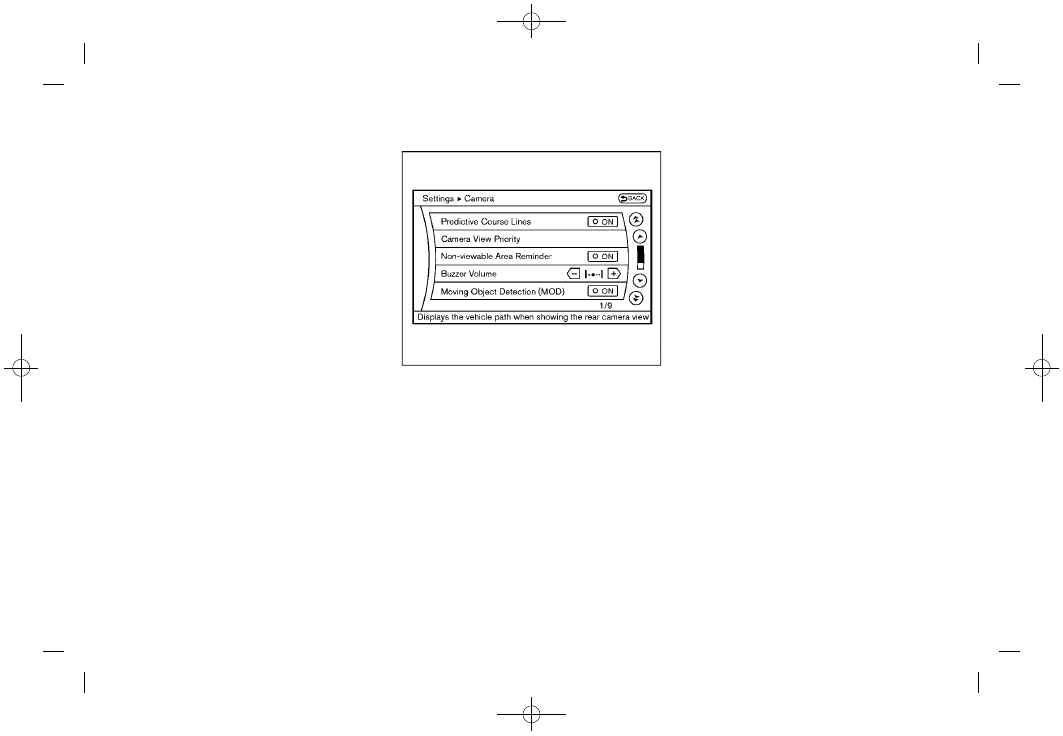

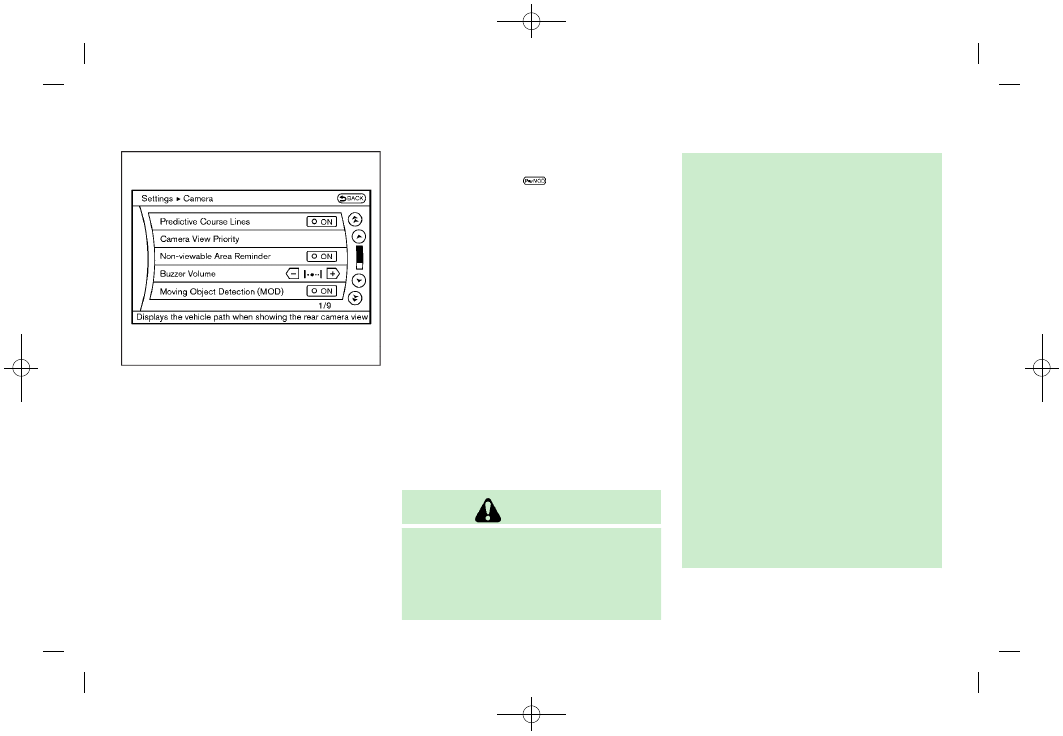

To set up the Around View

®

Monitor to your

preferred settings, push the SETTING
button, select the “Others” key and then
select the “Camera” key.
Designs and items displayed on the screen
may vary depending on the models.
Predictive Course Lines:
When this item is turned to ON, the
predictive course line is displayed in the
front and the rearview and bird’s-eye view.

Camera View Priority:
The view shown on the screen at the
beginning of Around View

®

Monitor opera-

tion can be selected in order of priority.
Non-viewable Area Reminder:
With this item turned to ON, the non-
viewable area is highlighted in yellow for
several seconds after the bird’s-eye view is
displayed. It will be shown only the first
time after the ignition switch is placed in
the “ON” position.
Buzzer Volume:
Adjust the volume of the buzzer.
Moving Object Detection (MOD):
See “Moving Object Detection (MOD)” (P.4-
38).
Sonar:
See “Camera aiding sonar” (P.4-34).
Towing Mode:
See “Camera aiding sonar” (P.4-34).
Show Camera when Sonar Activate:
See “Camera aiding sonar” (P.4-34).
Sonar Sensitivity:
See “Camera aiding sonar” (P.4-34).

Condition:

(237,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

AROUND VIEW

®

MONITOR SYSTEM

LIMITATIONS

WARNING

Listed below are the system limitations for
Around View

®

Monitor. Failure to operate

the vehicle in accordance with these system
limitations could result in serious injury or
death.

.

Do not use the Around View

®

Monitor

with the outside mirrors in the stored
position, and make sure that the liftgate
is securely closed when operating the
vehicle using the Around View

®

Monitor.

.

The apparent distance between objects
viewed on the Around View

®

Monitor

differs from the actual distance.

.

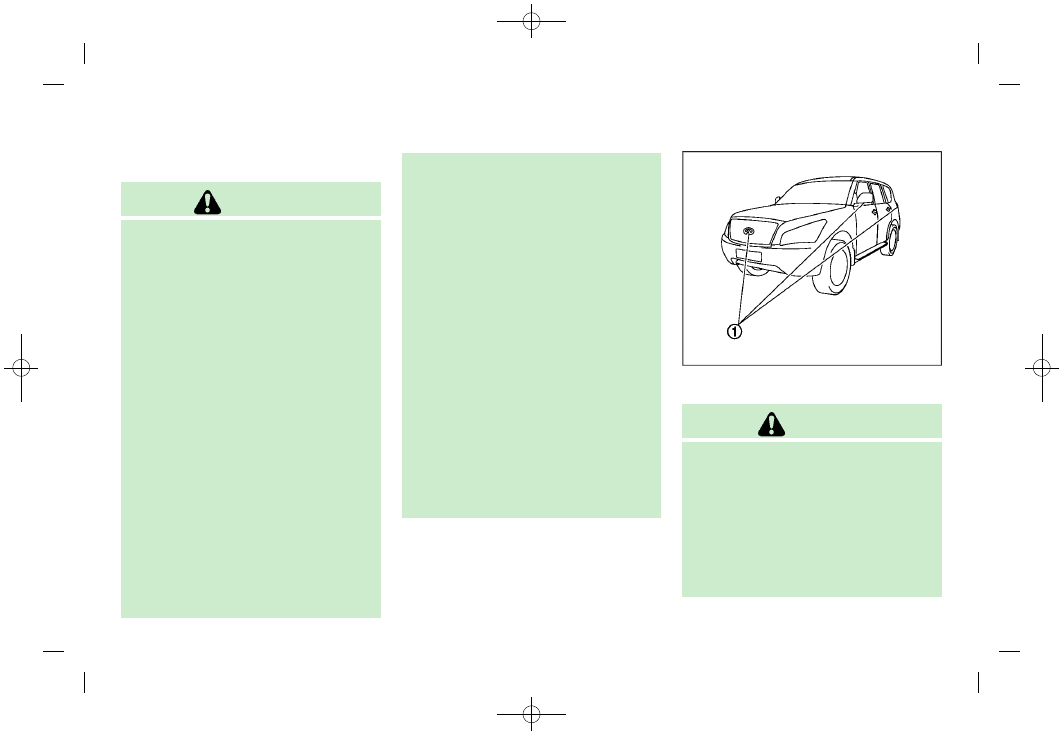

The cameras are installed on the front
grille, the outside mirrors and above the
rear license plate. Do not put anything
on the vehicle that covers the cameras.

.

When washing the vehicle with high
pressure water, be sure not to spray it
around the cameras. Otherwise, water
may enter the camera unit causing water
condensation on the lens, a malfunction,
fire or an electric shock.

.

Do not strike the cameras. They are
precision instruments. Doing so could
cause a malfunction or cause damage
resulting in a fire or an electric shock.

The following are operating limitations and
do not represent a system malfunction:
.

The screen displayed on the Around

View

®

Monitor will automatically return

to the previous screen 3 minutes after
the CAMERA button has been pushed
while the shift lever is in a position
other than the “R” (Reverse) position.

.

There may be a delay when switching

between views.

.

When the temperature is extremely high

or low, the screen may not display
objects clearly.

.

When strong light directly shines on the

camera, objects may not be displayed
clearly.

.

The screen may flicker under fluores-

cent light.

.

The colors of objects on the Around

View

®

Monitor may differ somewhat

from the actual color of objects.

.

Objects on the monitor may not be clear

and the color of the object may differ in

a dark environment.

.

There may be differences in sharpness

between each camera view of the
bird’s-eye view.

.

If dirt, rain or snow accumulates on the

camera, the Around View

®

Monitor may

not display objects clearly. Clean the
camera.

.

Do not use wax on the camera lens.

Wipe off any wax with a clean cloth that
has been dampened with a diluted mild
cleaning agent, then wipe with a dry
cloth.

Monitor, climate, audio, phone and voice recognition systems

4-31

Condition:

(238,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

4-32

Monitor, climate, audio, phone and voice recognition systems

JVH0964X

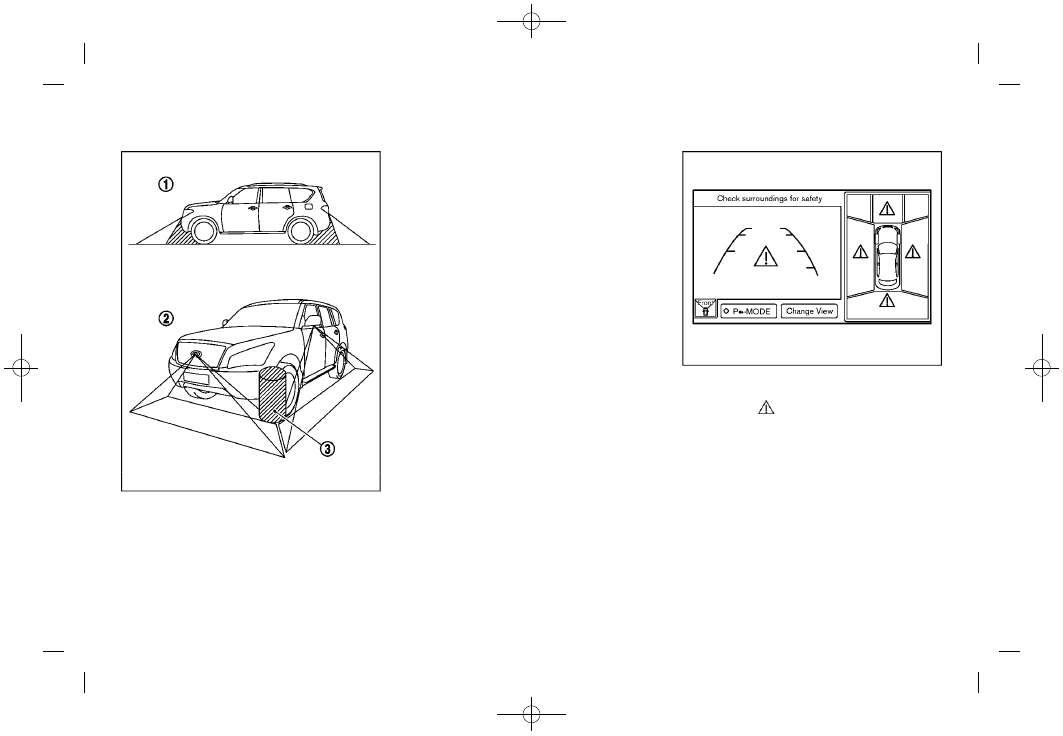

There are some areas where the system
will not show objects and the system does
not warn of moving objects. When in the
front or the rear view display, an object
below the bumper or on the ground may
not be viewed

*

1

. When in the bird’s-eye

view, a tall object near the seam

*

3

of the

camera viewing areas will not appear in the
monitor

*

2

.

JVH0270X

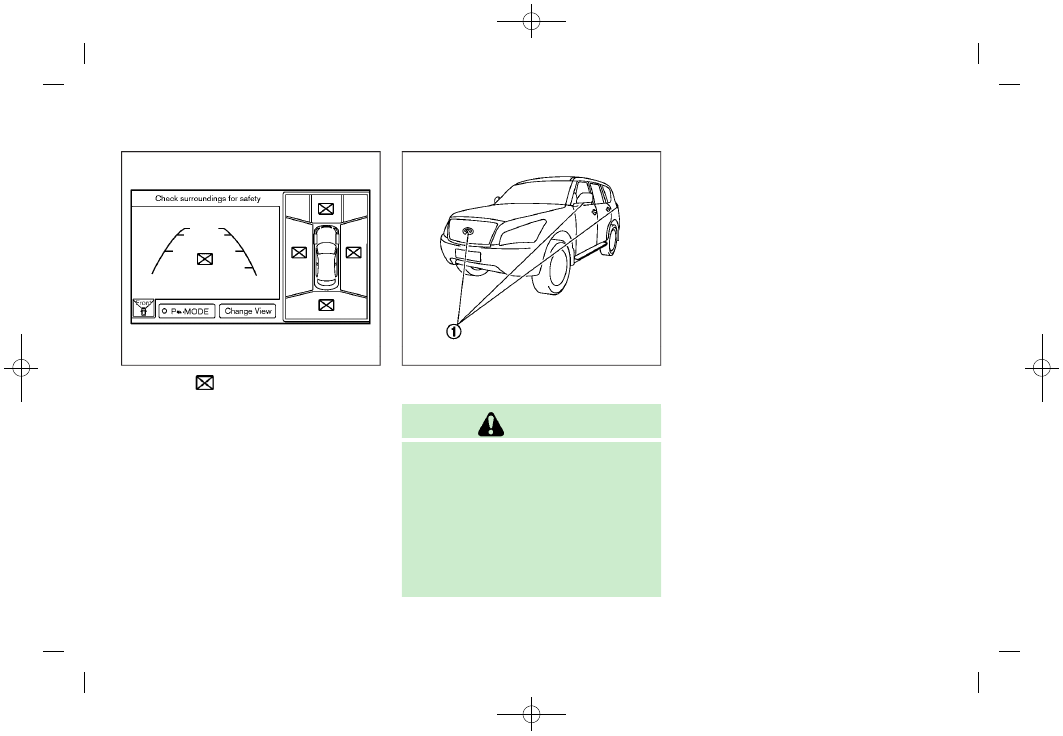

System temporarily unavailable

When the “

” icon is displayed on the

screen, there will be abnormal conditions
in the Around View

®

Monitor. This will not

hinder normal driving operation but the
system should be inspected. It is recom-
mended you visit an INFINITI retailer.

Condition:

(239,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

JVH0271X

When the “

” icon is displayed on the

screen, the camera image may be receiving
temporary electronic disturbances from
surrounding devices. This will not hinder
normal driving operation but the system
should be inspected. It is recommended
you visit an INFINITI retailer.

JVH1213X

SYSTEM MAINTENANCE

CAUTION

.

Do not use alcohol, benzine or thinner to
clean the camera. This will cause dis-
coloration. To clean the camera, wipe
with a cloth dampened with diluted mild
cleaning agent and then wipe with a dry
cloth.

.

Do not damage the camera as the
monitor screen may be adversely af-
fected.

If dirt, rain or snow accumulates on any of
the cameras

*

1

, the Around View

®

Monitor

may not display objects clearly. Clean the
camera by wiping with a cloth dampened
with a diluted mild cleaning agent and then
wiping with a dry cloth.

Monitor, climate, audio, phone and voice recognition systems

4-33

Condition:

(240,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

4-34

Monitor, climate, audio, phone and voice recognition systems

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the sonar function as
outlined in this section could result in
serious injury or death.

.

The sonar is a convenience feature. It is
not a substitute for proper parking.

.

This function is designed as an aid to the
driver in detecting large stationary
objects to help avoid damaging the
vehicle.

.

The driver is always responsible for
safety during parking and other maneu-
vers.

.

Always look around and check that it is
safe to move before parking.

.

Read and understand the limitations of
the sonar as contained in this section.

The sonar function helps to inform the
driver of large stationary objects around
the vehicle when parking by issuing an
audible and visual alert.

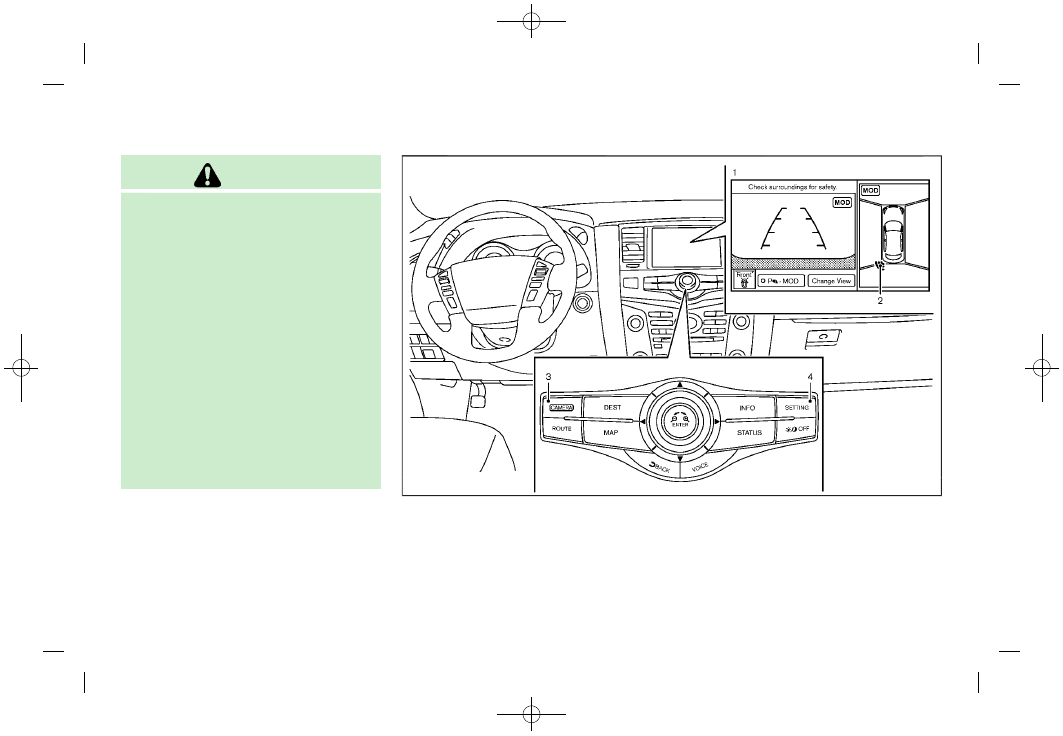

JVH1217X

1. Center display
2. Sonar indicator
3. CAMERA button
4. SETTING button

CAMERA AIDING SONAR

Condition:

(241,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

SONAR SYSTEM OPERATION

The system gives the tone for front objects
when the shift lever is in the “D” (Drive)
position and both front and rear objects
when the shift lever is in the “R” (Reverse)
position.
When the camera image is shown on the
center display, the system shows the sonar
indicator regardless of the shift lever
position.
The system is deactivated at speeds above
6 MPH (10 km/h). It is reactivated at lower
speeds.
The colors of the sonar indicators and the
distance guide lines in the front, front-
wide, rear and rear-wide views indicate
different distances to the object.
When the objects are detected, the indi-
cator (green) appears and blinks and the
tone sounds intermittently. When the
vehicle moves closer to the object, the
color of the indicator turns yellow and the
rate of the blinking and the rate of the tone
increase. When the vehicle is very close to
the object, the indicator stops blinking and
turns red, and the tone sounds continu-
ously.
The intermittent tone will stop after 3

seconds when an object is detected by
only the sonar and the distance does not
change.
The tone will stop when the object is no
longer near the vehicle.

JVH1152X

TURNING ON AND OFF THE SONAR

FUNCTION

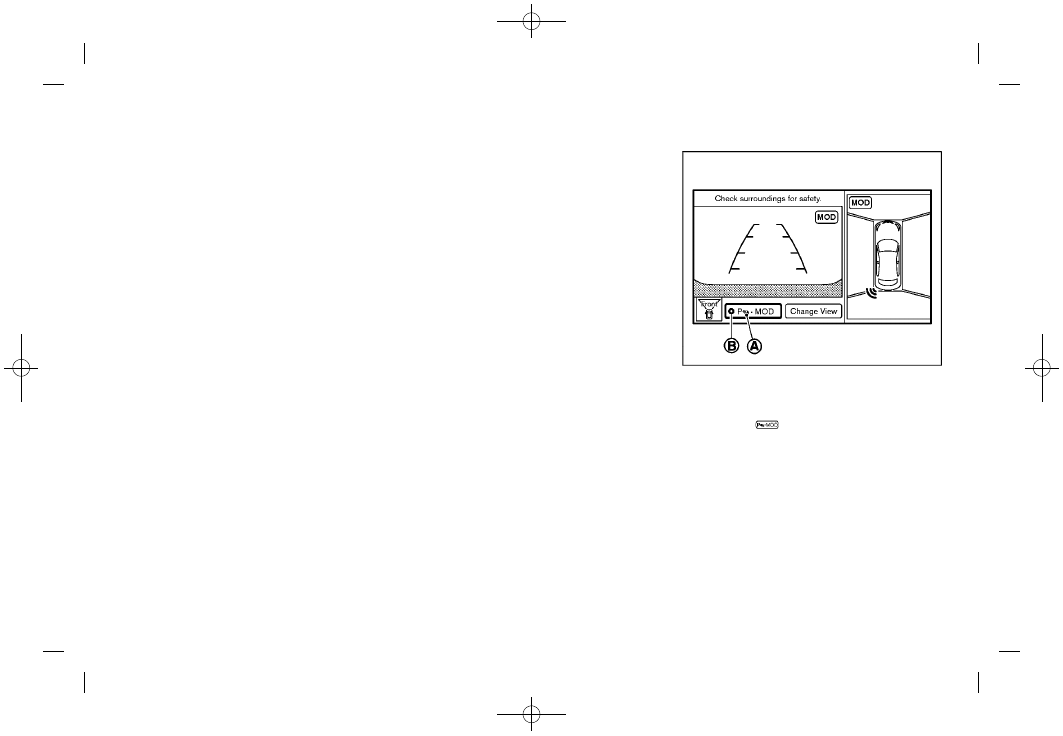

When the “

” key

*

A

is selected, the

indicator

*

B

will turn off and the sonar will

be turned off temporarily. The Moving
Object Detection (MOD) system will also
be turned off at the same time. (See
“Moving Object Detection (MOD)” (P.4-
38).) When the key

*

A

is selected again,

the indicator will turn on and the sonar will
turn back on.
In the below cases, the sonar will be turned
back on automatically:

Monitor, climate, audio, phone and voice recognition systems

4-35

Condition:

(242,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

4-36

Monitor, climate, audio, phone and voice recognition systems

.

When the shift lever is placed in the “R”

(Reverse) position.

.

When the CAMERA button is pressed

and a screen other than the camera
view is shown on the display.

.

When vehicle speed decreases below

approximately 6 MPH (10 km/h).

.

When the ignition switch is placed in

the “OFF” position and turned back to
the “ON” position again.

To prevent the sonar system from activat-
ing altogether, use the “Camera” menu.
See “Sonar function settings” (P.4-37).

JVH1261X

1. Center display
2. CAMERA button
3. SETTING button

Condition:

(243,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

JVH1246X

Sonar function settings

To set up the sonar function to your
preferred settings, push the SETTING
button, select the “Others” key and then
select the “Camera” key on the center
display.
Designs and items displayed on the screen
may vary depending on the models.
Sonar:
When this item is turned ON, the front and
rear sonar is activated. When this item is
turned to OFF (indicator turns off), the front
and rear sonar is deactivated. The amber
markers are displayed at the corners of the

vehicle icon and the sonar icon will
disappear from the

. The next time the

ignition switch is placed in the “ON”
position, “Sonar is OFF” is displayed
briefly.
Towing Mode:
When this item is turned ON, only the rear
sonar is OFF. The amber markers are
displayed at the rear corners of the vehicle
icon.
Show Camera when Sonar Activate:
When this item is turned ON, the camera
view is automatically shown on the display
in the case that the distance to the objects
measured by the sonar is becoming short.
Sonar Sensitivity:
Adjust the sensitivity level of the sensor
higher (right) or lower (left).

SONAR SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations for
the sonar function. Failure to operate the
vehicle in accordance with these system
limitations could result in serious injury or
death.

.

Inclement weather or ultrasonic sources
such as an automatic car wash, a truck’s
compressed-air brakes or a pneumatic
drill may affect the function of the
system, including reduced performance
or a false activation.

.

The system is not designed to prevent
contact with small or moving objects.

.

The system will not detect small objects
below the bumper, and may not detect
objects close to the bumper or on the
ground.

.

The system may not detect the following
objects:

— Fluffy objects such as snow, cloth,

cotton, grass or wool.

— Thin objects such as rope, wire or

chain.

— Wedge-shaped objects.

.

If your vehicle sustains damage to the
bumper fascia, leaving it misaligned or
bent, the sensing zone may be altered
causing inaccurate measurement of ob-
jects or false alarms.

Monitor, climate, audio, phone and voice recognition systems

4-37

Condition:

(244,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

4-38

Monitor, climate, audio, phone and voice recognition systems

CAUTION

Excessive noise (such as audio system
volume or an open vehicle window) will
interfere with the tone and it may not be
heard.

SYSTEM TEMPORARILY UNAVAIL-

ABLE

When the amber markers are displayed at
the corners of the vehicle icon and the
function cannot be activated from the
Camera setting menu (the setting items
are grayed out), the sonar system may be
malfunctioning.

SYSTEM MAINTENANCE

CAUTION

Keep the surface of the sonar sensors
(located on the front and rear bumper fascia)
free from accumulations of snow, ice and
dirt. Do not scratch the surface of the sonar
sensors when cleaning. If the sensors are
covered, the accuracy of the sonar function
will be diminished.

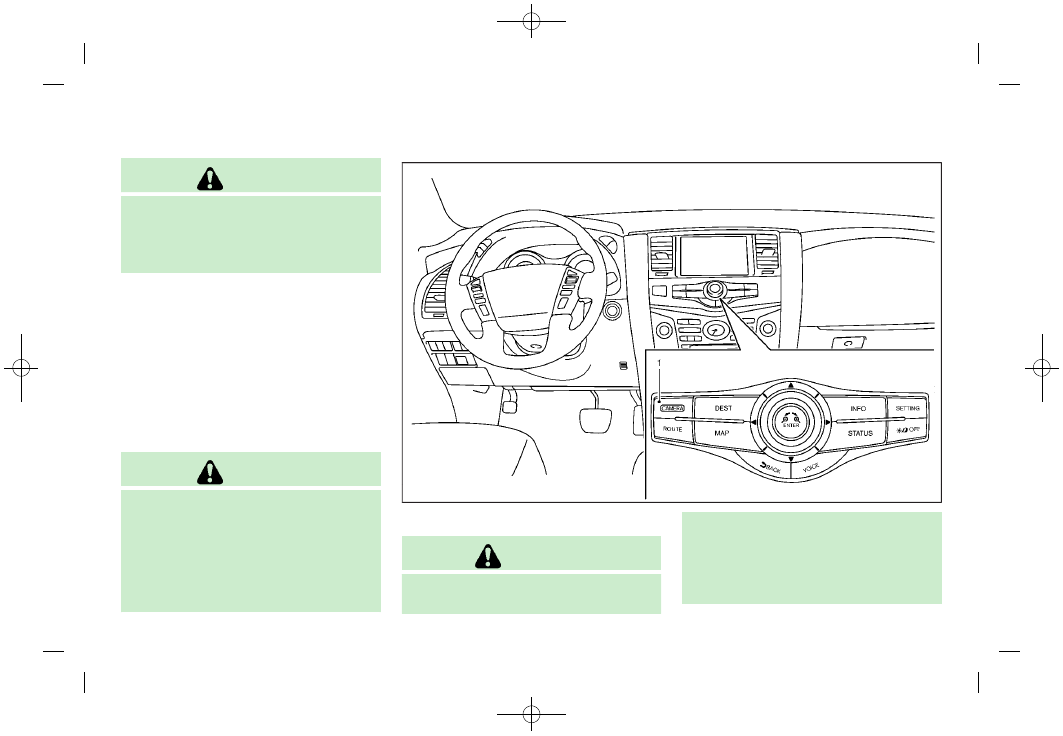

JVH1212X

1. CAMERA button

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the Moving Object

Detection system could result in serious
injury or death.

.

The MOD system is not a substitute for
proper vehicle operation and is not
designed to prevent contact with the

MOVING OBJECT DETECTION (MOD)

Condition:

(245,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

objects surrounding the vehicle. When
maneuvering, always use the outside
mirror and rearview mirror and turn and
check the surrounding to ensure it is
safe to maneuver.

.

The system is deactivated at speeds
above 6 MPH (10 km/h). It is reactivated
at lower speeds.

.

The MOD system is not designed to
detect the surrounding stationary ob-
jects.

The Moving Object Detection (MOD) system
can inform the driver of the moving objects
surrounding the vehicle when driving out
of garages, maneuvering into parking lots
and in other such instances.
The MOD system detects moving objects by
using image processing technology on the
image shown on the display.

MOD SYSTEM OPERATION

The MOD system will turn on automatically
under the following conditions:
.

When the shift lever is in the “R”

(Reverse) position.

.

When the CAMERA button is pushed to

activate the camera view on the dis-
play.

.

When vehicle speed decreases below

approximately 5 MPH (8 km/h) .

.

When the ignition switch is placed in

the “OFF” position and then back to the
“ON” position.

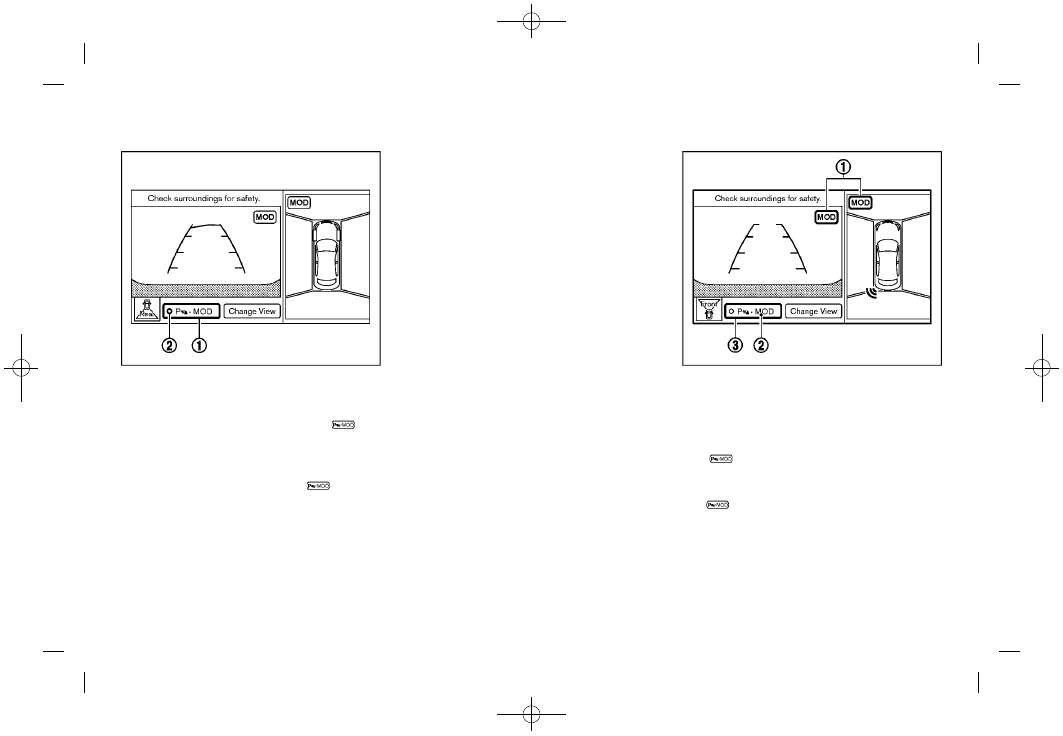

JVH1146X

Bird’s-eye view

JVH1147X

Front view / rear view

Monitor, climate, audio, phone and voice recognition systems

4-39

Condition:

(246,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

4-40

Monitor, climate, audio, phone and voice recognition systems

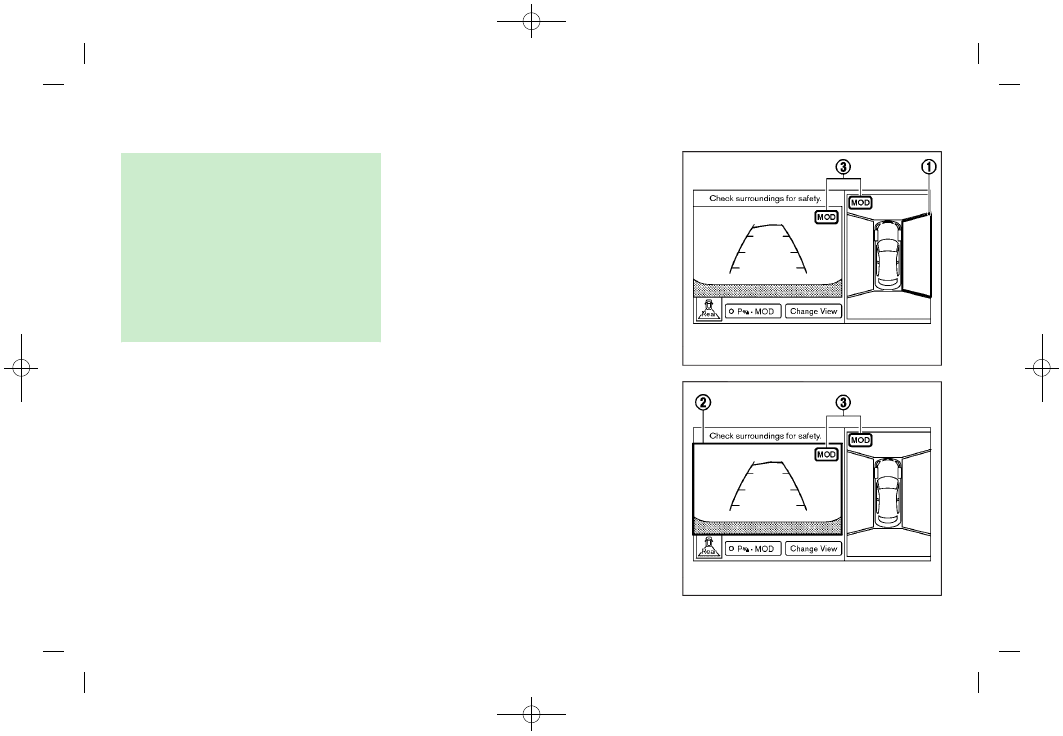

JVH1148X

Front-wide view / rear-wide view

When the MOD system detects moving
objects near the vehicle, the yellow frame
will be displayed on the view where the
objects are detected and a chime will
sound once. While the MOD system con-
tinues to detect moving objects, the yellow
frame continues to be displayed.
In the bird’s-eye view, the yellow frame

*

1

is displayed on each camera image (front,
rear, right, left) depending on where
moving objects are detected.
The yellow frame

*

2

is displayed on each

view in the front view, front-wide view, rear
view and rear-wide view modes.

While the sonar is beeping, the MOD
system does not chime.
A blue MOD icon

*

3

is displayed in the

view where the MOD system is operative. A
gray MOD icon

*

3

is displayed in the view

where the MOD system is not operative.
If the MOD system is turned off, the MOD
icon

*

3

is not displayed.

The MOD system operates in the following
conditions when the camera view is dis-
played:
.

When the shift lever is in the “P” (Park)

or “N” (Neutral) position and the
vehicle is stopped, the MOD system
detects the moving objects in the
bird’s-eye view. The MOD system will
not operate if the outside mirror is
moving in or out or if either door is
opened.

.

When the shift lever is in the “D” (Drive)

position and the vehicle speed is below
approximately 5 MPH (8 km/h), the
MOD system detects moving objects in
the front view or front-wide view.

.

When the shift lever is in the “R”

(Reverse) position and the vehicle
speed is below approximately 5 MPH
(8 km/h), the MOD system detects

moving objects in the rear view or
rear-wide view. The MOD system will
not operate if the liftgate is open.

The MOD system does not detect moving
objects in the front-side view. The MOD
icon is not displayed on the screen when in
this view.

Condition:

(247,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

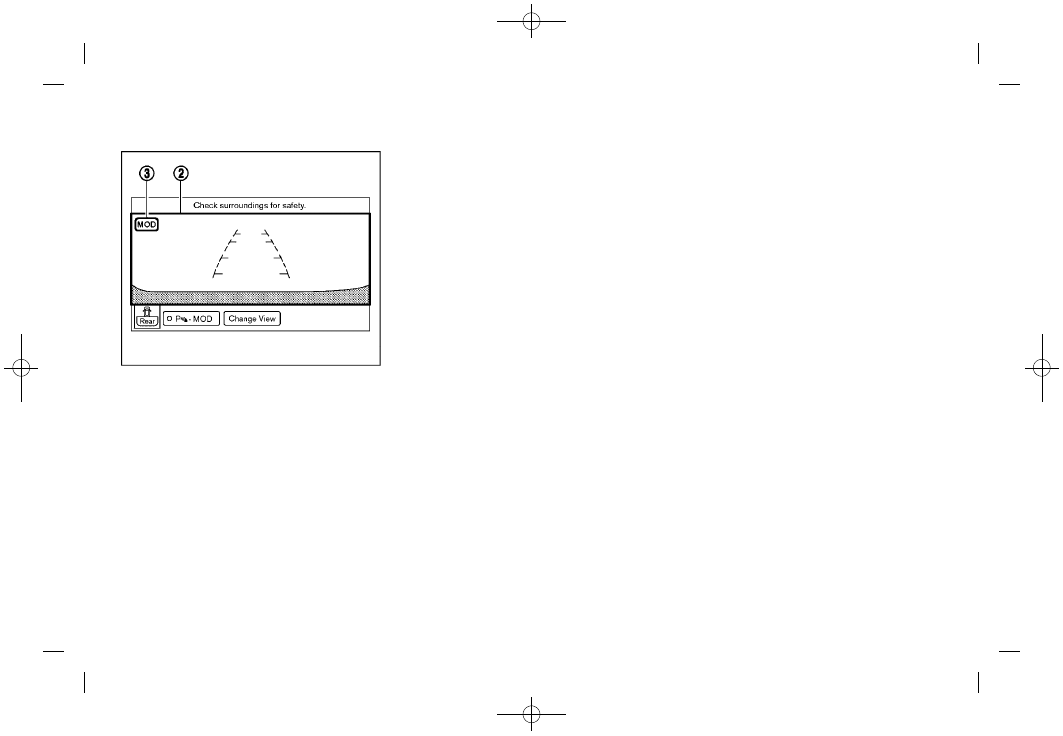

JVH1149X

TURNING ON AND OFF THE MOD

SYSTEM

When the MOD is active and the “

”

*

1

is selected, the MOD system will turn off
temporarily and the indicator

*

2

will turn

off. (A camera-aiding sonar will turn off at
the same time.) When the “

”

*

1

is

selected again, the indicator will turn on
and the MOD system will turn back on.
To enable or disable the MOD, use the
“Camera” menu. See “MOD function
setting” (P.4-41).

MOD function setting

To activate or deactivate the MOD function,
push the SETTING button, select “Others”
key, select the “Camera” key on the center
display, and then select the “Moving
Object Detection (MOD)” key.

JVH0269X

When this item is turned on, the MOD is
activated. When this item is turned off
(indicator turns off), the MOD system is
deactivated. When the MOD system is
deactivated, “MOD”

*

2

will disappear on

the

*

3

and the MOD icon

*

1

will

disappear as well. When the sonar is
turned off on the setting menu as well,
the

*

3

will disappear.

Monitor, climate, audio, phone and voice recognition systems

4-41

Condition:

(248,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

4-42

Monitor, climate, audio, phone and voice recognition systems

MOD SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations for
MOD. Failure to operate the vehicle in
accordance with these system limitations
could result in serious injury or death.

.

Do not use the MOD system when towing
a trailer. The system may not function
properly.

.

Excessive noise (for example, audio
system volume or open vehicle window)
will interfere with the chime sound, and
it may not be heard.

.

The MOD system performance will be
limited according to environmental con-
ditions and surrounding objects such as:

— When there is low contrast between

background and the moving objects.

— When there is blinking source of

light.

— When strong light such as another

vehicle’s headlight or sunlight is
present.

— When camera orientation is not in

its usual position, such as when

mirror is folded.

— When there is dirt, water drops or

snow on the camera lens.

— When the position of the moving

objects in the display is not changed.

.

The MOD system might detect flowing
water droplets on the camera lens, white
smoke from the muffler, moving sha-
dows, etc.

.

The MOD system may not function
properly depending on the speed, direc-
tion, distance or shape of the moving
objects.

.

If your vehicle sustains damage to the
parts where the camera is installed,
leaving it misaligned or bent, the sen-
sing zone may be altered and the MOD
system may not detect objects properly.

.

When the temperature is extremely high
or low, the screen may not display
objects clearly. This is not a malfunction.

JVH1213X

SYSTEM MAINTENANCE

CAUTION

.

Do not use alcohol, benzine or thinner to
clean the camera. This will cause dis-
coloration. To clean the camera, wipe
with a cloth dampened with diluted mild
cleaning agent and then wipe with a dry
cloth.

.

Do not damage the camera as the
monitor screen may be adversely af-
fected.

Condition:

(249,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

If dirt, rain or snow accumulates on any of
the cameras

*

1

, the MOD system may not

operate properly. Clean the camera by
wiping with a cloth dampened with a
diluted mild cleaning agent and then
wiping with a dry cloth.

SAA3053

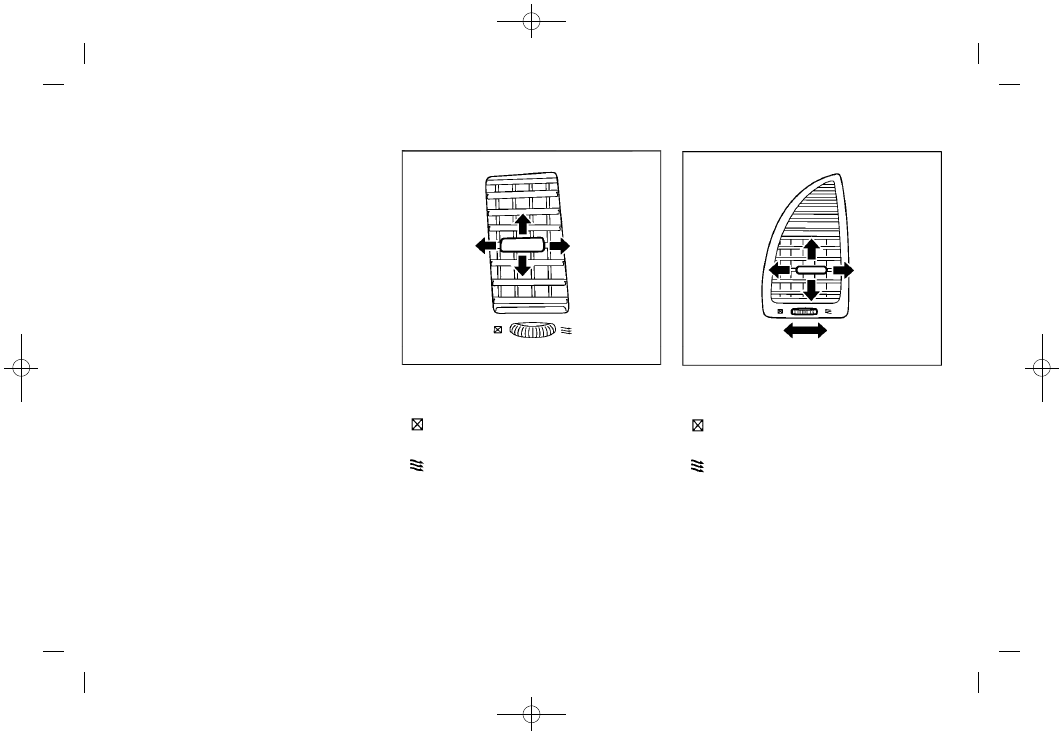

Center ventilators

Open/close the ventilators by moving the
control to either direction.

: This symbol indicates that the ventilators are

closed. Moving the side control to this

direction will close the ventilators.

: This symbol indicates that the ventilators are

open. Moving the side control to this direction

will open the ventilators.

Adjust the air flow direction of the ventila-
tors by moving the center knob (up/down,
left/right) until the desired position is
achieved.

SAA3054

Side ventilators

Open/close the ventilators by moving the
control to either direction.

: This symbol indicates that the ventilators are

closed. Moving the side control to this

direction will close the ventilators.

: This symbol indicates that the ventilators are

open. Moving the side control to this direction

will open the ventilators.

Adjust the air flow direction of the ventila-
tors by moving the center knob (up/down,
left/right) until the desired position is
achieved.

Monitor, climate, audio, phone and voice recognition systems

4-43

VENTILATORS

Condition:
