Infiniti QX80/QX (2017 year). Manual - part 14

(218,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

4-12

Monitor, climate, audio, phone and voice recognition systems

position, the “Navigation Version” key is
displayed after pushing the INFO button.
GPS Position:
For the details of this item, see the
separate Navigation System Owner’s Man-
ual.
Voice Recognition:
For the details of this item, see “INFINITI
Voice Recognition system” (P.4-114).

SAA3159

HOW TO USE SETTING BUTTON

The display as illustrated will appear when
the SETTING button is pushed.
For navigation settings, refer to the sepa-
rate Navigation System Owner’s Manual.

SAA2485-A

Audio settings

The display as illustrated will appear when
pushing the SETTING button and selecting
the “Audio” key.
Bass/Treble/Balance/Fade:
To adjust the speaker tone quality and
sound balance, select the “Bass”, “Tre-
ble”, “Balance” or “Fade” key and adjust it
with the INFINITI controller.
These items can also be adjusted by
pushing and turning the AUDIO knob.

Condition:

(219,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

Speed Sensitive Vol. (if so equipped):
The audio system’s volume is increased
with the vehicle speed. Select the “Speed
Sensitive Vol.” and adjust the effect level
with the INFINITI controller. The Speed
Sensitive Volume function is turned off
when the level is set to OFF. Increasing the
value will cause the volume to increase
faster with vehicle speed.
BOSE

®

Centerpoint (if so equipped):

When this item is turned to ON, an exciting
surround sound effect is generated from a
traditional stereo recording.
Surround Effect (if so equipped):
To adjust the surround sound volume,
select “Surround Effect” key and adjust it
with the INFINITI controller.
Driver’s Audio Stage (if so equipped):
When this feature is turned to ON, better
sound will be provided to the driver’s
position. The driver can enjoy a more crisp
and clear sound that is specialized for the
driver’s position. The effect of this feature
depends on the type of music that is
played. For some music, it may be difficult
to realize the effect of this feature.

DivX Registration Code:
The registration code for a device that is
used to download DivX

®

files will be

displayed on the screen. If a disc is loaded
or a USB memory is connected to the audio
system, this function will not be activated.
Display Album Cover Art:
When this item is turned to ON, the album
cover image is displayed when playing
compressed music files through a CD, DVD,
iPod

®

or MP3 USB memory. When the

image is not properly embedded in the file
or device, the image will not be displayed.

Phone settings

For details of the “Phone” settings, see
“Bluetooth

®

Hands-Free Phone System”

(P.4-104).

Bluetooth settings

For details of the “Bluetooth” settings, see
“Bluetooth

®

Hands-Free Phone System”

(P.4-104).

SAA2554

Volume and Beeps settings

The display as illustrated will appear when
pushing the SETTING button, selecting the
“Volume & Beeps” key.
Audio Volume:
To increase or decrease the audio volume,
select the “Audio Volume” and adjust it
with the INFINITI controller. You can also
adjust the audio volume by turning the
VOLUME control knob.
Guidance Volume:
To adjust the guidance voice volume, select
the “Guidance Volume” and adjust it with
the INFINITI controller.

Monitor, climate, audio, phone and voice recognition systems

4-13

Condition:

(220,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

4-14

Monitor, climate, audio, phone and voice recognition systems

Ringtone/Incoming Call/Outgoing Call:
For the details of these items, see “Blue-
tooth

®

Hands-Free Phone System” (P.4-

104).
Infiniti Connection Vol:
To adjust the Infiniti Connection volume,
select the “Infiniti Connection Vol” and
adjust it with the INFINITI controller.
Switch Beeps:
When this item is turned to ON, you will
hear a beep sound when you use a button.
Guidance Voice:
When this item is turned to ON, you will
hear voice guidance in the navigation
operation or in other operations.

JVH0356M

REAR DISPLAY settings (if so

equipped)

The “Rear Display” screen will appear
when the SETTING button is pushed, the
“Rear Display” key is selected. (See “Dual
head restraint DVD system” (P.4-89).)
Display Control:
The rear seat display can be set from the
front seat using the control panel. Select
the “L” (left) or “R” (right) display and push
Enter button. When an item is set to ON,
the selected side of the rear display turns
on. Select “DVD”, “USB”, “F.AUX” or “R.
AUX” for Source “L” (left) and “R” (right)

and push the ENTER button to switch each
display to the selected source.
Auto Display:
When this item is turned on and a DVD or
USB (movie file only) is played, the rear
display turns on automatically.
Rear Speaker:
This item turns the rear speakers on/off.

DRIVER ASSISTANCE settings (if so

equipped)

For details of the “Driver Assistance”
settings, refer to the following items:
.

“Lane Departure Warning (LDW)/Lane

Departure Prevention (LDP) ” (P.5-23).

.

“Blind Spot Warning (BSW)” (P.5-33).

.

“Blind Spot Intervention

®

(BSI)” (P.5-

43).

.

“Back-up Collision Intervention (BCI)”

(P.5-56).

.

“Distance Control Assist (DCA)” (P.5-

91).

.

“Forward Emergency Braking (FEB) with

pedestrian detection” (P.5-105).

.

“Predictive Forward Collision Warning

(PFCW)” (P.5-113).

Condition:

(221,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

SAA3008

Others settings

The Others settings display will appear
when pushing the SETTING button and
selecting the “Others” key.
The following items are available:
.

Display

.

Comfort

.

Clock

.

Language & Units

.

Voice Recognition

.

Infiniti Connection

.

Camera

.

Image Viewer

SAA2486

Display settings

The display as illustrated will appear when
pushing the SETTING button and selecting
the “Display” key.
Display Adjustment:
To adjust the display settings, select the
“Display Adjustment” key. The following
settings are available.
.

Display

To turn off the screen, push the ENTER
button and turn the “Display” indicator off.
The other method is to push and hold the

OFF button for more than 2 seconds.

Monitor, climate, audio, phone and voice recognition systems

4-15

Condition:

(222,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

4-16

Monitor, climate, audio, phone and voice recognition systems

When any mode button is pushed with the
screen off, the screen turns on for further
operation. The screen will turn off auto-
matically 5 seconds after the operation is
finished.
To turn on the screen, set this item to the
ON position, or push and hold the

OFF

button.
.

Brightness/Contrast/Background Color

To adjust the brightness and contrast of
the screen, select the “Brightness” or
“Contrast” key.
Then, you can adjust the brightness and
the contrast using the INFINITI controller.
For information on the “Background Color”
key, refer to the separate Navigation
System Owner’s Manual.
Color Theme:
Choose the theme color of the menu screen
from “Black”, “Brown” or “Silver”.

SAA3151

Comfort settings

The display as illustrated will appear when
pushing the SETTING button and selecting
the “Others” key, and then selecting the
“Comfort” key. This key does not appear on
the display until the ignition switch is
pushed to the ON position.
Auto Interior Illumination:
When this item is turned to ON, the interior
lights will illuminate if any door is un-
locked.
Light Sensitivity:
Adjust the sensitivity of the automatic
headlights higher (right) or lower (left).

Light Off Delay:
Choose the duration of the automatic
headlight off timer from 0, 30, 45, 60, 90,
120, 150 and 180 second periods.
Selective Door Unlock:
When this item is turned to ON, only the
driver’s door is unlocked first after the door
unlock operation. When the door handle
request switch on the driver’s or front
passenger’s side door is pushed to be
unlocked, only the corresponding door is
unlocked first. All the doors can be
unlocked if the door unlock operation is
performed again within 60 seconds.
When this item is turned to OFF, all the
doors will be unlocked after the door
unlock operation is performed once.
Intelligent Key Lock/Unlock:
When this item is turned to ON, door lock/
unlock function by pushing the door
handle request switch will be activated.
Lift Steering Wheel on Exit:
When this item is turned to ON, the
steering wheel moves upward for easy exit
if the ignition switch is in the LOCK position
and the driver’s door is opened. After
getting into the vehicle and pushing the

Condition:

(223,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

ignition switch to the ACC position, the
steering wheel moves to the previous
position.
Slide Driver Seat Back on Exit:
When this item is turned to ON, the driver’s
seat moves backward for easy exit if the
ignition switch is in the OFF position and
the driver’s door is opened. After getting
into the vehicle and pushing the ignition
switch to the ACC position, the driver’s seat
moves to the previous position.
Return All Settings to Default:
Select this item and then select “YES” to
return all settings to the default.

SAA2487

Clock settings

The display as illustrated will appear when
pushing the SETTING button and selecting
the “Others” key, and then selecting the
“Clock” key.
The clock settings display cannot be
operated while driving. Stop the vehicle
in a safe place and apply the parking brake
before setting the clock.
On-screen Clock:
When this item is turned to ON, a clock is
always displayed in the upper right corner
of the screen.

This clock will indicate the time almost
exactly because it is always adjusted by
the GPS system.
Clock Format (24h):
When this item is turned to ON, the 24-
hour clock is displayed. When this item is
not turned to ON, the 12-hour clock is
displayed.
Offset (hour)/(min):
Adjust the time by increasing or decreasing
per hour or per minute.
Daylight Saving Time:
Turn this item to ON for daylight saving
time application.
Time Zone:
Choose the time zone from the following

.

Pacific

.

Mountain

.

Central

.

Eastern

.

Atlantic

.

Newfoundland

.

Hawaii

.

Alaska

Monitor, climate, audio, phone and voice recognition systems

4-17

Condition:

(224,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

4-18

Monitor, climate, audio, phone and voice recognition systems

SAA3007

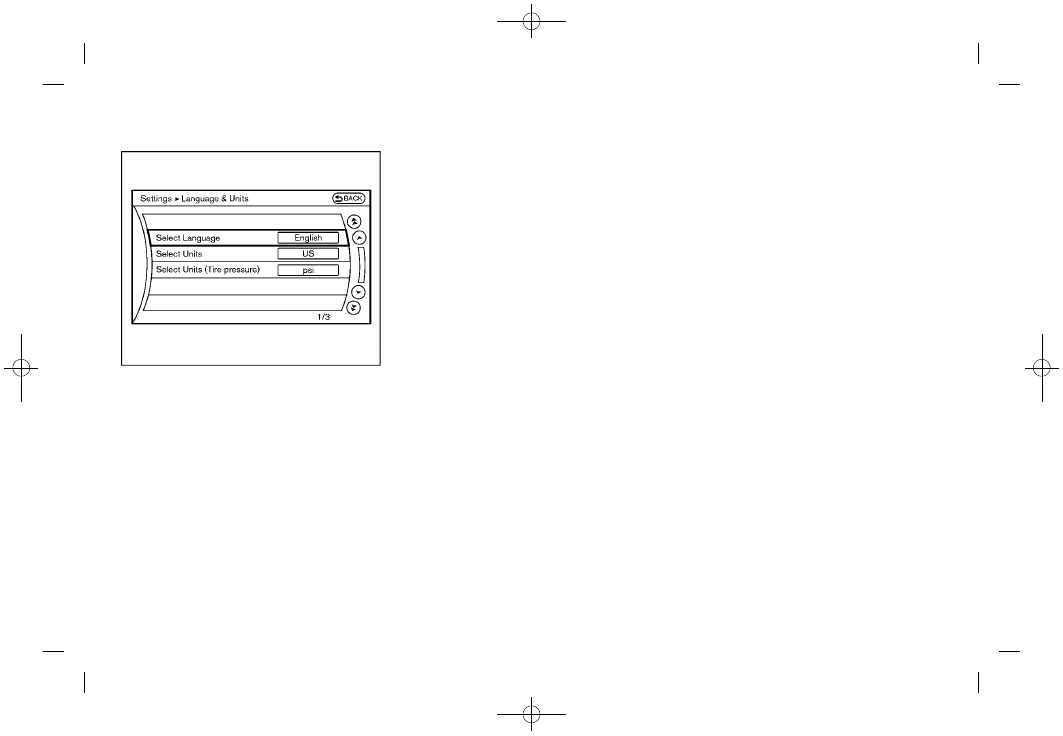

Language & Units settings

The Language & Units settings display will
appear when pushing the SETTING button.
Select the “Others” key to show the
“Language & Units” key.
Select Language:
Select the “Select Language” key. Choose
“English”, “Français” or “Español” for your
favorite display appearance.
If you select the “Français” key, the French
language will be displayed, so please use
the French Owner’s Manual. To obtain a
French Owner’s Manual, see “Owner’s
Manual/Service Manual order information”

(P.10-35).
Select Units:
Select the “Select Units” key. Choose “US”
(Mile, 8F, MPG) or “Metric” (km, 8C, L/100
km) for your favorite display appearance.
Select Units (Tire Pressure):
Choose the “Select Units (Tire Pressure)”
key and push the ENTER button. From the
following display, select “kPa” or “psi”.
When the ignition switch is in the ACC
position, the “Select Units (Tire Pressure)”
key is not displayed.

Voice Recognition settings

For details about the “Voice Recognition”
settings, see “INFINITI Voice Recognition
system” (P.4-114).

Infiniti Connection

The information feeds history and the UNIT
ID can be confirmed and Infiniti Connection
history can be deleted. For further details,
see the separate Navigation System Own-
er’s Manual.

CAMERA settings

The “CAMERA” screen will appear when
pushing the SETTING button, selecting the
“Camera” key with the INFINITI controller

and pushing the ENTER button.
For the details about the camera system
operation, see “Around View

®

Monitor

settings” (P.4-30).

Condition:

(225,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

SAA2491

Image Viewer

The image files in the USB memory will be
displayed. To display the Image Viewer,
push the SETTING button, select the
“Other” key and then select the “Image
Viewer” key. The image of the selected file
is displayed on the right side of the screen.
When a number of folders are included in
the USB memory, select a folder from the
list to display the file list.
Images will not be shown on the display
while the vehicle is in any drive position to
reduce driver distraction. To view images,
stop the vehicle in a safe location and

apply the parking brake.

SAA2492

Full Screen Display:
The full screen display will appear when
selecting the “Full Screen Display” key.
To operate the Image Viewer or to change
the settings, select the desired key using
the INFINITI controller.
.

(Start)

Select the “

” key to start playing

the slideshow.

.

(Stop)

Select the “

” key to stop the

slideshow.

.

(Next)

Select the “

” key to display the next

Monitor, climate, audio, phone and voice recognition systems

4-19

Condition:

(226,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

4-20

Monitor, climate, audio, phone and voice recognition systems

file.

.

(Previous)

Select the “

” key to display the

previous file.

Setting the Image Viewer:
The Image Viewer setting display will
appear when selecting the “Settings” key
on the full screen display. The following
settings are available for the full screen
display.

.

Slideshow Speed

Select the “Slideshow Speed” key.
From the following display, select the
changing time from 5, 10, 30, 60
seconds or “No Auto Change”.

.

Slideshow Order

Select the “Slideshow Order” key. From
the following display, select “Random”
or “Order List”. For “Order List”, the
image order is the order of the files as
stored on the USB memory.

Operating tips:
.

Only files that meet the following

conditions will be displayed.
— Image type: JPEG
— File Extensions: *.jpg, *jpeg

— Maximum Resolution: 2048 6 1536

pixels

— Maximum Size: 2 MB
— Colors: 32768 (15 bit)
— Maximum File Name lengths: 253

Bytes

— Maximum Folders: 500
— Maximum Images per Folder: 1024

.

If an electronic device (such as a digital

camera) is directly connected to the
vehicle using a USB cable, no image
will be displayed on the screen.

.

If the file name is too long, some file

names may not be entirely displayed.

.

When the total number of characters in

the file name exceeds 100 or if 1 file
name in a directory exceeds 100
characters, all files will show a shor-
tened 8-character version. The image
will still be displayed when selected.

Condition:

(227,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

JVH1212X

1. CAMERA button

WARNING

Failure to follow the warnings and instruc-
tions for the proper use of the Around View

®

Monitor system could result in serious
injury or death.

.

The Around View

®

Monitor is a conve-

nience feature and is not a substitute for
proper vehicle operation because it has

areas where objects cannot be viewed.
The four corners of the vehicle in
particular, are areas where objects do
not always appear in the bird’s-eye,
front, or rear views. Always check your
surroundings to be sure that it is safe to
move before operating the vehicle. Al-
ways operate the vehicle slowly.

.

The driver is always responsible for
safety during parking and other maneu-
vers.

CAUTION

Do not scratch the lens when cleaning dirt or
snow from the front of the camera.

The Around View

®

Monitor system is

designed as an aid to the driver in
situations such as slot parking or parallel
parking.
The monitor displays various views of the
position of the vehicle in a split screen
format. All views are not available at all
times.

Monitor, climate, audio, phone and voice recognition systems

4-21

AROUND VIEW

®

MONITOR

Condition:

(228,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

4-22

Monitor, climate, audio, phone and voice recognition systems

Available views:
.

Front view

An approximately 150-degree view of
the front of the vehicle.

.

Rear view

An approximately 150-degree view of
the rear of the vehicle.

.

Bird’s-eye view

The surrounding view of the vehicle
from above.

.

Front-side view

The view around and ahead of the front
passenger’s side wheel.

.

Front-wide view

An approximately 180-degree view of
the front of the vehicle.

.

Rear-wide view

An approximately 180-degree view of
the rear of the vehicle.

JVH1213X

To display the multiple views, the Around
View

®

Monitor system uses cameras

*

1

located in the front grill, on the vehicle’s
outside mirrors and one just above the
vehicle’s license plate.

AROUND VIEW

®

MONITOR SYSTEM

OPERATION

With the ignition switch in the ON position,
move the shift lever to the “R” (Reverse)
position or press the CAMERA button to
operate the Around View

®

Monitor.

Available views

WARNING

.

The distance guide lines and the vehicle
width lines should be used as a refer-
ence only when the vehicle is on a
paved, level surface. The apparent dis-
tance viewed on the monitor may be
different than the actual distance be-
tween the vehicle and displayed objects.

.

Use the displayed lines and the bird’s-
eye view as a reference. The lines and the
bird’s-eye view are greatly affected by
the number of occupants, fuel level,
vehicle position, road condition and road
grade.

.

If the tires are replaced with different
sized tires, the predictive course lines
and the bird’s-eye view may be dis-
played incorrectly.

.

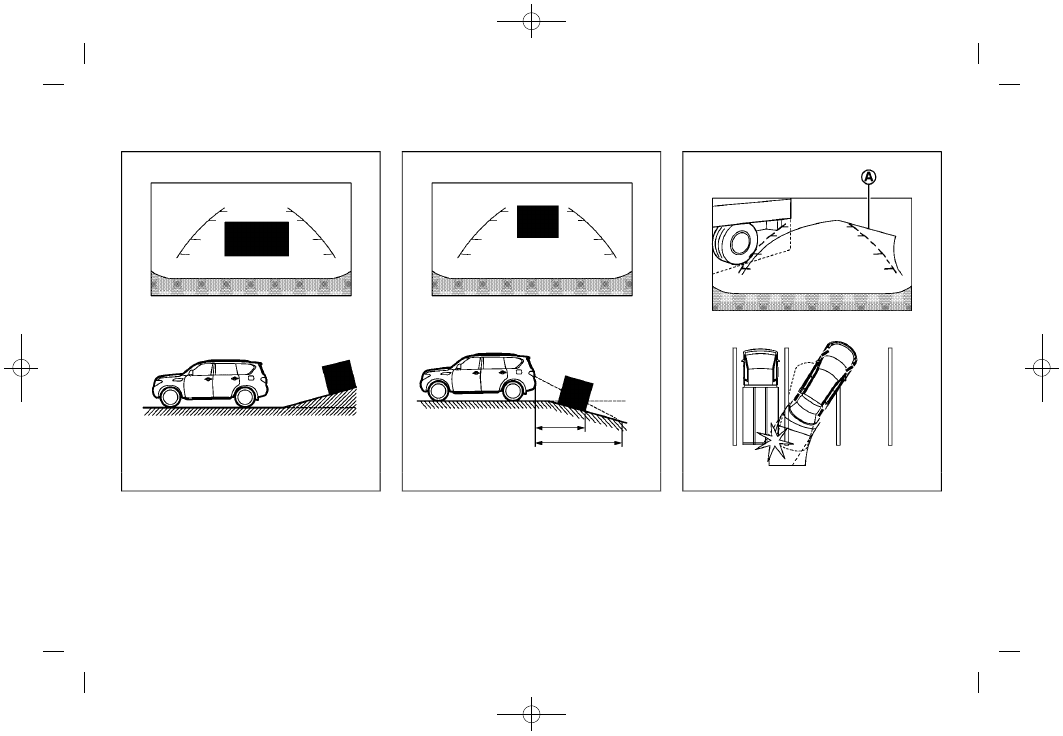

When driving the vehicle up a hill,
objects viewed in the monitor are further
than they appear. When driving the
vehicle down a hill, objects viewed in
the monitor are closer than they appear.

.

Objects in the monitor will appear
visually opposite compared to when

Condition:

(229,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

viewed in the rear view and outside
mirrors.

.

Use the mirrors or actually look to
properly judge distances to other ob-
jects.

.

The distance between objects viewed in
the rear view differs from actual distance
because a wide-angle lens is used.

.

On a snow-covered or slippery road,
there may be a difference between the
predictive course line and the actual
course line.

.

The vehicle width and predictive course
lines are wider than the actual width and
course.

.

The displayed lines on the rear view will
appear slightly off to the right because
the rear view camera is not installed in
the rear center of the vehicle.

SAA1840

Front view

SAA1896

Rear view

Front and rear view:
Guiding lines that indicate the approximate
vehicle width and distances to objects with
reference to the vehicle body line

*

A

are

displayed on the monitor.
Distance guide lines
Indicate distances from the vehicle body.
.

Red line

*

1

: approx. 1.5 ft (0.5 m)

.

Yellow line

*

2

: approx. 3 ft (1 m)

.

Green line

*

3

: approx. 7 ft (2 m)

.

Green line

*

4

: approx. 10 ft (3 m)

Vehicle width guide lines

*

5

Indicate the vehicle width when backing
up.
Predictive course lines

*

6

Indicate the predictive course when oper-
ating the vehicle. The predictive course
lines will be displayed on the monitor when
the steering wheel is turned. The predictive
course lines will move depending on how
much the steering wheel is turned and will
not be displayed while the steering wheel
is in the straight-ahead position.
The front view will not be displayed when
the vehicle speed is above 6 MPH (10
km/h).

Monitor, climate, audio, phone and voice recognition systems

4-23

Condition:

(230,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

4-24

Monitor, climate, audio, phone and voice recognition systems

NOTE:
When the monitor displays the front view
and the steering wheel turns about 90
degrees or less from the straight ahead
position, both the right and left predictive
course lines

*

6

are displayed. When the

steering wheel turns about 90 degrees or
more, a line is displayed only on the
opposite side of the turn.

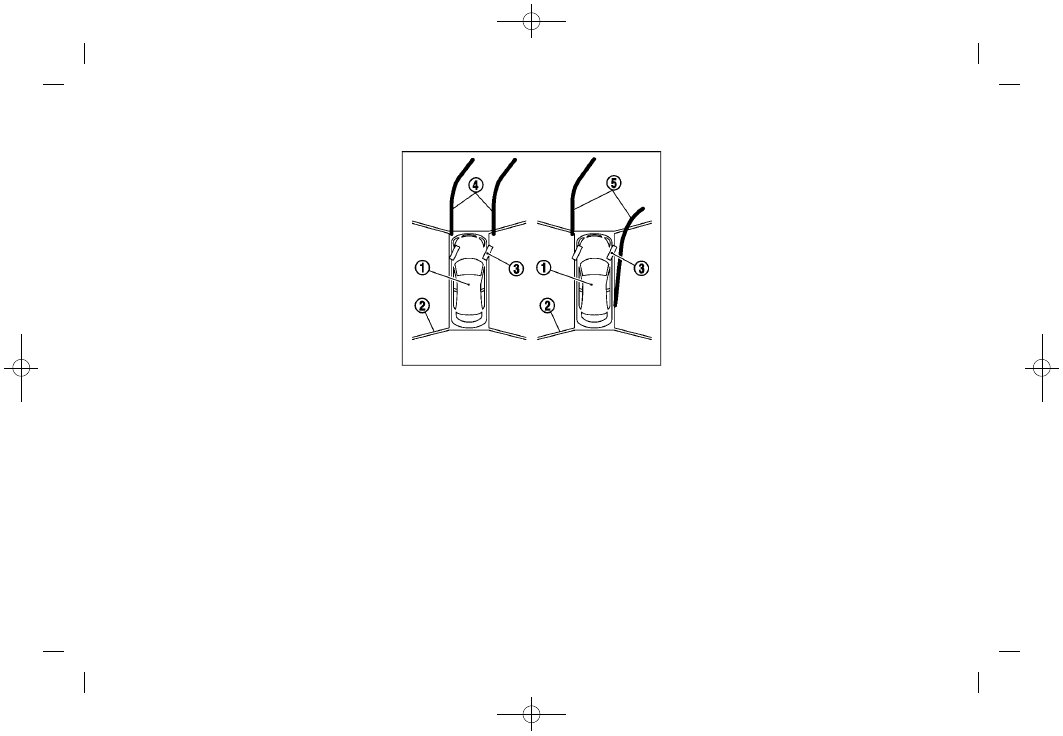

JVH1140X

Bird’s-eye view:
The bird’s-eye view shows the overhead
view of the vehicle, which helps confirm
the vehicle position and the predictive
course to a parking space.
The vehicle icon

*

1

shows the position of

the vehicle. Note that the size of the
vehicle icon on the bird’s-eye view may
differ somewhat from the actual distance
to the vehicle.
The areas that the cameras cannot cover

*

2

are indicated in black.
The non-viewable area

*

2

is highlighted in

yellow for several seconds after the bird’s-

eye view is displayed. It will be shown only
the first time after the ignition switch is
placed in the “ON” position.
The driver can check the approximate
direction and angle of the tire on the
display by tire icon

*

3

when driving the

vehicle forward or backward.
Predictive course lines (

*

4

and

*

5

)

indicate the predictive course when oper-
ating the vehicle. The predictive course
lines will be displayed on the monitor when
the steering wheel is turned. The predictive
course lines will move depending on how
much the steering wheel is turned and will
not be displayed while the steering wheel
is in the straight-ahead position.
When the monitor displays the front view
and the steering wheel turns about 90
degrees or less from the straight-ahead
position, the two green predictive course
lines

*

4

are shown in front of the vehicle.

When the steering wheel turns about 90
degrees or more, one green predictive
course line

*

5

is shown in front of the

vehicle and the other green predictive
course line

*

5

is shown at side of the

vehicle.
When the monitor displays the rear view,

Condition:

(231,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

the predictive course lines are shown at
back of the vehicle.

WARNING

.

Objects in the bird’s-eye view will
appear further than the actual distance.

.

Tall objects, such as a curb or vehicle,
may be misaligned or not displayed at
the seam of the views.

.

Objects that are above the camera
cannot be displayed.

.

The view for the bird’s-eye view may be
misaligned when the camera position
alters.

.

A line on the ground may be misaligned
and is not seen as being straight at the
seam of the views. The misalignment will
increase as the line proceeds away from
the vehicle.

.

Tire angle display does not indicate the
actual tire angle.

JVH1141X

Front-side view:
Guiding lines:
Guiding lines that indicate the width and
the front end of the vehicle are displayed
on the monitor.
The front-of-vehicle line

*

1

shows the front

part of the vehicle.
The side-of-vehicle line

*

2

shows the

vehicle width including the outside mir-
rors.
The extensions

*

3

of both the front

*

1

and

side

*

2

lines are shown with a green

dotted line.

CAUTION

The turn signal light may look like the side
of- vehicle line. This is not a malfunction.

Monitor, climate, audio, phone and voice recognition systems

4-25

Condition:

(232,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

4-26

Monitor, climate, audio, phone and voice recognition systems

JVH0987X

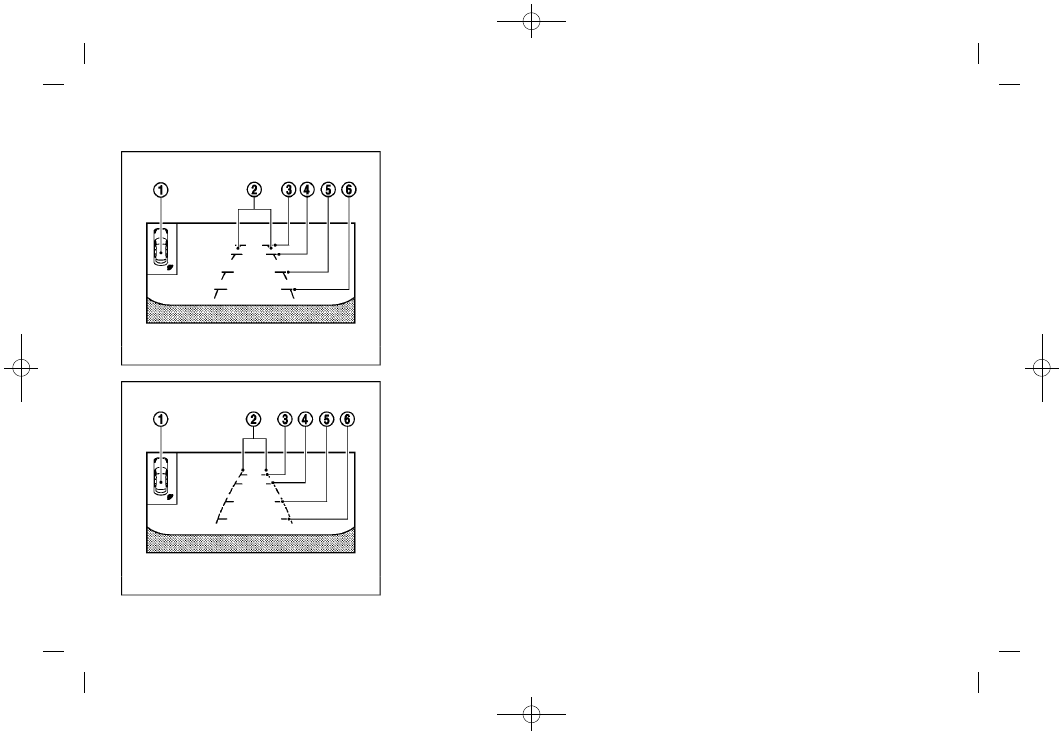

Front-wide view

JVH0988X

Rear-wide view

Front-wide/rear-wide view:
The front-wide/rear-wide view shows a
wider area on the entire screen and allows
the checking of the blind corners on the
right and left side. The front-wide/rear-
wide view displays an approximately 180-
degree area while the front view and the
rear view display an approximately 150-
degree area. The predictive course lines are
not displayed when using the front-wide/
rear-wide view.
Sonar indicator

*

1

:

The sonar indicator

*

1

will appear when a

vehicle moves closer to an object.
Vehicle width guide lines

*

2

:

Indicates the vehicle width.
Distance guide lines:
Indicates distances from the vehicle body.
.

Green line

*

3

: approx. 10 ft (3 m)

.

Green line

*

4

: approx. 7 ft (2 m)

.

Yellow line

*

5

: approx. 3 ft (1 m)

.

Red line

*

6

: approx. 1.5 ft (0.5 m)

Difference between predicted and

actual distances

The displayed guidelines and their loca-
tions on the ground are for approximate
reference only. Objects on uphill or down-
hill surfaces or projecting objects will be
actually located at distances different from
those displayed in the monitor relative to
the guidelines (refer to illustrations). When
in doubt, turn around and view the objects
as you are backing up, or park and exit the
vehicle to view the positioning of objects
behind the vehicle.

Condition:

(233,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

JVH1214X

Backing up on a steep uphill:
When backing up the vehicle up a hill, the
distance guide lines and the vehicle width
guide lines are shown closer than the
actual distance. Note that any object on the
hill is further than it appears on the
monitor.

JVH1215X

Backing up on a steep downhill:
When backing up the vehicle down a hill,
the distance guide lines and the vehicle
width guide lines are shown further than
the actual distance. Note that any object on
the hill is closer than it appears on the
monitor.

SAA1923

Backing up near a projecting object:
The predictive course lines

*

A

do not touch

the object in the display. However, the
vehicle may hit the object if it projects over
the actual backing up course.

Monitor, climate, audio, phone and voice recognition systems

4-27

Condition:
