WARNING

● As there is a performance limit to the dis-

tance control function, never rely solely on
the Intelligent Cruise Control system. This
system does not correct careless, inatten-
tive or absent-minded driving, or overcome
poor visibility in rain, fog, or other bad
weather. Decelerate the vehicle speed by de-
pressing the brake pedal, depending on the
distance to the vehicle ahead and the sur-
rounding circumstances in order to maintain
a safe distance between vehicles.

● If the vehicle ahead comes to a stop, the

vehicle decelerates to a standstill within the
limitations of the system. The system will
cancel once it judges that the vehicle has
come to a standstill and sound a warning
chime. To prevent the vehicle from moving,
the driver must depress the brake pedal.

● The system may not detect the vehicle in

front of you in certain road or weather condi-
tions. To avoid accidents, never use the In-
telligent Cruise Control system under the
following conditions:

– On roads where the traffic is heavy or

there are sharp curves

– On slippery road surfaces such as on ice

or snow, etc.

– During bad weather (rain, fog, snow, etc.)

When the windshield wiper is operated at
the high speed (HI) position, the Intelli-
gent Cruise Control system is automati-
cally canceled. If the vehicle is equipped
with a rain sensing auto wiper, the system
may cancel when the wipers are set to the
AUTO position.

– When strong light (for example, at sun-

rise or sunset) is directly shining on the
front of the vehicle

– When rain, snow or dirt adhere to the sys-

tem sensor

– On steep downhill roads (the vehicle may

go beyond the set vehicle speed and fre-
quent braking may result in overheating
the brakes)

– On repeated uphill and downhill roads

– When traffic conditions make it difficult to

keep a proper distance between vehicles
because of frequent acceleration or
deceleration

● Do not use the Intelligent Cruise Control sys-

tem if you are towing a trailer. The system
may not detect a vehicle ahead.

● In some road or traffic conditions, a vehicle

or object can unexpectedly come into the
sensor detection zone and cause automatic
braking. You may need to control the dis-
tance from other vehicles using the accelera-
tor pedal. Always stay alert and avoid using
the ICC system when it is not recommended
in this section.

5-44

Starting and driving

췽

—

—
01/12/10—pattie

墍

VEHICLE-TO-VEHICLE DISTANCE
CONTROL MODE OPERATION

Always pay attention to the operation of the
vehicle and be ready to manually control the
proper

following

distance.

The

vehicle-to-

vehicle distance control mode of the Intelligent
Cruise Control (ICC) system may not be able to
maintain the selected distance between ve-
hicles (following distance) or selected vehicle
speed under some circumstances.

The vehicle-to-vehicle distance control mode
uses a sensor

䊊

A

located on the front of the

vehicle to detect vehicles traveling ahead. The
sensor generally detects the signals returned
from the reflectors on a vehicle ahead. There-
fore, if the sensor cannot detect the reflector on

the vehicle ahead, the ICC system may not
maintain the selected distance.

The following are some conditions in which the
sensor cannot detect the signals:

● When the reflector of the vehicle ahead is

positioned high on the vehicle (trailer, etc.)

● When the reflector on the vehicle ahead is

missing, damaged or covered

● When the reflector of the vehicle ahead is

covered with dirt, snow and road spray

● When the snow or road spray from traveling

vehicles reduces the sensor’s visibility

● When dense exhaust or other smoke (black

smoke) from vehicles reduces the sensor’s
visibility

● When excessively heavy baggage is loaded

in the rear seat or the trunk of your vehicle

The ICC system is designed to automatically
check the sensor’s operation within the limita-
tions of the system. When the sensor is covered
with dirt or obstructs, the system will automati-
cally be canceled. If the sensor is covered with
ice, a transparent or translucent vinyl bag, etc.,
the ICC system may not detect them. In these
instances, the vehicle-to-vehicle distance con-
trol mode may not cancel and may not be able
to maintain the selected following distance

from the vehicle ahead. Be sure to check and
clean the sensor regularly.

The vehicle-to-vehicle distance control mode is
designed to maintain a selected distance and
reduce the speed to match the slower vehicle
ahead; the system will decelerate the vehicle as
necessary and if the vehicle ahead comes to a
stop, the vehicle decelerates to a standstill.
However, the ICC system can only apply up to
25% of the vehicles total braking power. This
system should only be used when traffic condi-
tions allow vehicle speeds to remain fairly
constant or when vehicle speeds change gradu-
ally. If a vehicle moves into the traveling lane
ahead or if a vehicle traveling ahead rapidly
decelerates, the distance between vehicles may
become closer because the ICC system cannot
decelerate the vehicle quickly enough. If this
occurs, the ICC system will sound a warning
chime and blink the system display to notify the
driver to take necessary action.

The system will cancel and a warning chime will
sound if the speed is below approximately 15
MPH ( 24 km/h) and a vehicle is not detected
ahead. The system will also disengage when
the vehicle goes above the maximum set speed.

See “Approach warning” later in this section.

SSD0943

Starting and driving

5-45

췽

—

—
01/13/10—tbrooks

墍

The following items are controlled in the
vehicle-to-vehicle distance control mode:

● When there are no vehicles traveling ahead,

the vehicle-to-vehicle distance control mode
maintains the speed set by the driver. The
set speed range is between approximately
20 and 90 MPH (32 and 144 km/h).

● When there is a vehicle traveling ahead, the

vehicle-to-vehicle distance control mode ad-
justs the speed to maintain the distance,
selected by driver, from the vehicle ahead.
The adjusting speed range is up to the set
speed. If the vehicle ahead comes to a stop,
the vehicle decelerates to a standstill within
the limitations of the system. The system
will cancel once it judges a standstill with a
warning chime.

● When the vehicle traveling ahead has moved

out from its lane of travel, the vehicle-to-
vehicle distance control mode accelerates
and maintains vehicle speed up to the set
speed.

The ICC system does not control vehicle speed
or warn you when you approach stationary and
slow moving vehicles. You must pay attention to
vehicle operation to maintain proper distance
from vehicles ahead when approaching toll
gates or traffic congestion.

The detection zone of the ICC sensor is limited.
A vehicle ahead must be in the detection zone
for the vehicle-to-vehicle distance detection
mode to maintain the selected distance from
the vehicle ahead.

A vehicle ahead may move outside of the de-
tection zone due to its position within the same
lane of travel. Motorcycles may not be detected
in the same lane ahead if they are traveling
offset from the centerline of the lane. A vehicle
that is entering the lane ahead may not be
detected until the vehicle has completely
moved into the lane.

If this occurs, the ICC

system may warn you by blinking the system
indicator and sounding the chime. The driver

may have to manually control the proper dis-
tance away from vehicle traveling ahead.

SSD0252

5-46

Starting and driving

췽

—

—
01/13/10—tbrooks

墍

When driving on some roads, such as winding,
hilly, curved, narrow roads, or roads which are
under construction, the ICC sensor may detect
vehicles in a different lane, or may temporarily
not detect a vehicle traveling ahead. This may
cause the ICC system to decelerate or acceler-
ate the vehicle.

The detection of vehicles may also be affected
by vehicle operation (steering maneuver or trav-
eling position in the lane, etc.) or vehicle con-
dition.

If this occurs, the ICC system may warn

you by blinking the system indicator and sound-
ing the chime unexpectedly. You will have to
manually control the proper distance away from
the vehicle traveling ahead.

When driving on the freeway at a set speed and
approaching a slower traveling vehicle ahead,
the ICC will adjust the speed to maintain the
distance, selected by the driver, from the ve-
hicle ahead. If the vehicle ahead changes lanes
or exits the freeway, the ICC system will accel-
erate and maintain the speed up to the set
speed. Pay attention to the driving operation to
maintain control of the vehicle as it accelerates
to the set speed.

The vehicle may not maintain the set speed on
winding or hilly roads. If this occurs, you will
have to manually control the vehicle speed.

SSD0253

SSD0254

Starting and driving

5-47

췽

—

—
01/12/10—pattie

墍

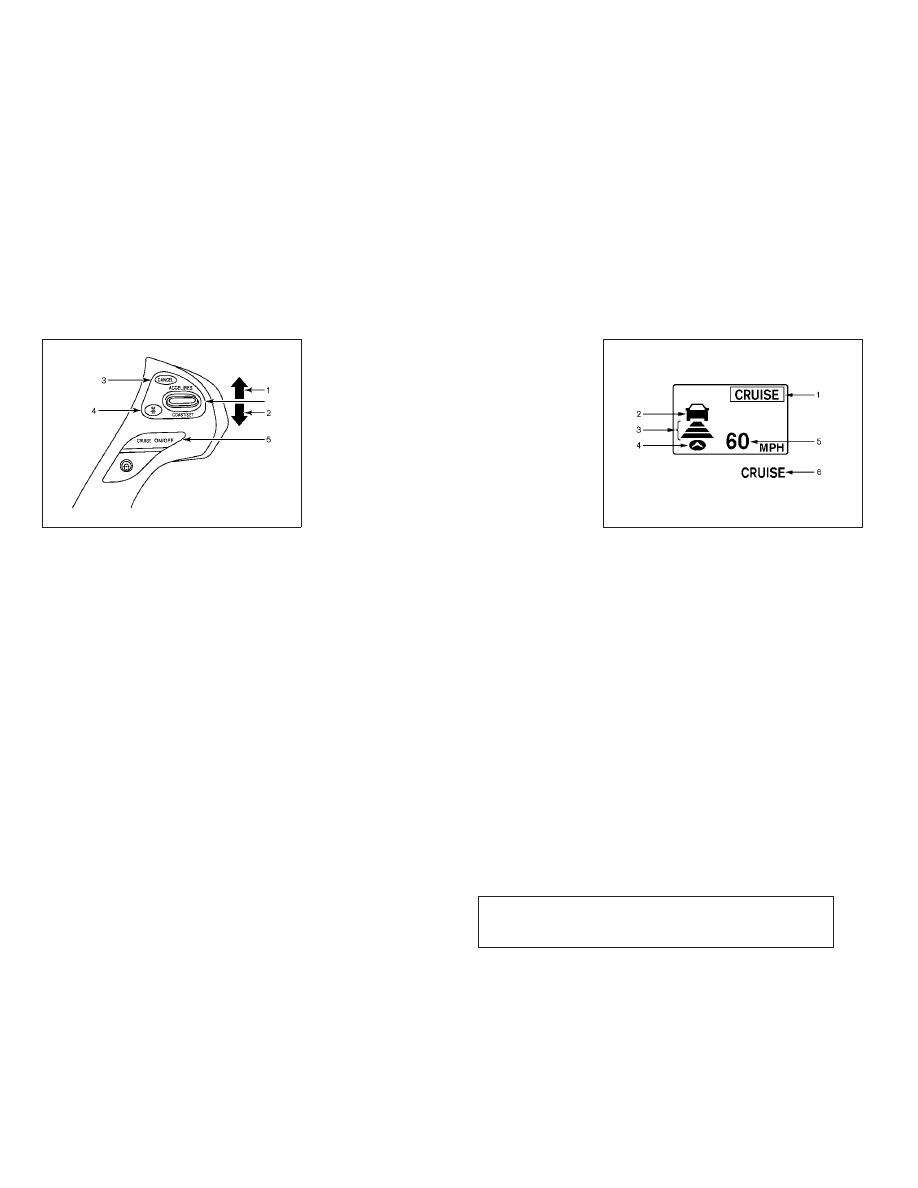

Intelligent cruise control switch

The system is operated by a MAIN switch and
four control switches, all mounted on the steer-
ing wheel.

1) RESUME/ACCELERATE switch:

Resumes set speed or increases speed
incrementally.

2) SET/COAST switch:

Sets desired cruise speed, reduces speed
incrementally.

3) CANCEL switch:

Deactivates the system without erasing
the set speed.

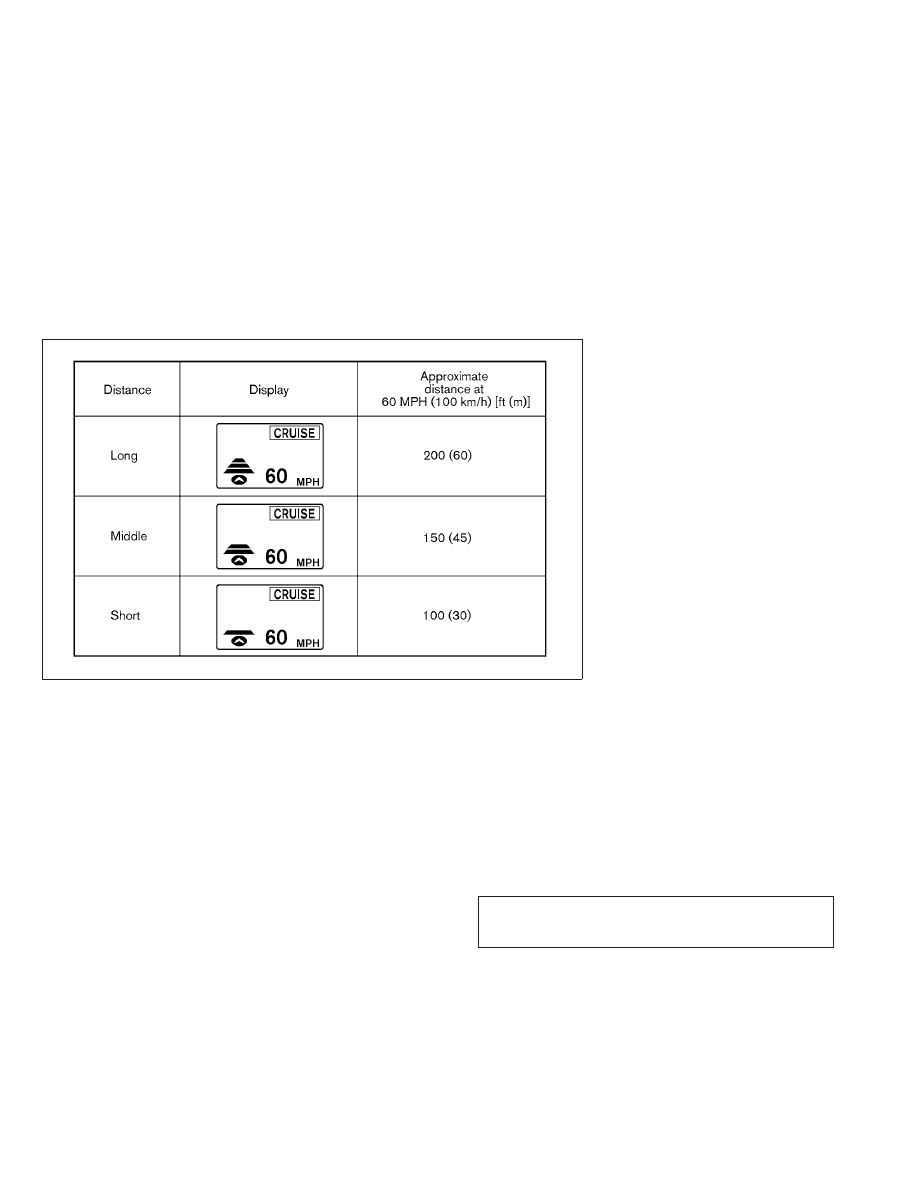

4) DISTANCE switch:

Changes the vehicle’s following distance:

● Long
● Middle
● Short

5) MAIN switch:

Master switch to activate the system

Intelligent cruise control system
display and indicators

The display is located between the speedom-
eter and tachometer.

1) MAIN switch indicator:

Indicates that the MAIN switch is ON.

2) Vehicle ahead detection indicator:

Indicates whether it detects a vehicle in
front of you.

3) Set distance indicator:

Displays the selected distance between
vehicles set with the DISTANCE switch.

4) Indicates your vehicle

SSD0977

SSD0978

5-48

Starting and driving

췽

—

—
01/12/10—pattie

墍

5) Set vehicle speed indicator:

Indicates the set vehicle speed.

For Canadian models, the speed is dis-
played in km/h.

6) Intelligent Cruise Control system warning

light (orange):

The light comes on if there is a malfunc-
tion in the ICC system.

When the ignition switch is pushed to the ON
position, the indicators come on as illustrated
to check for a burned-out bulb, and it turns off
when the engine is started.

Operating vehicle-to-vehicle distance
control mode

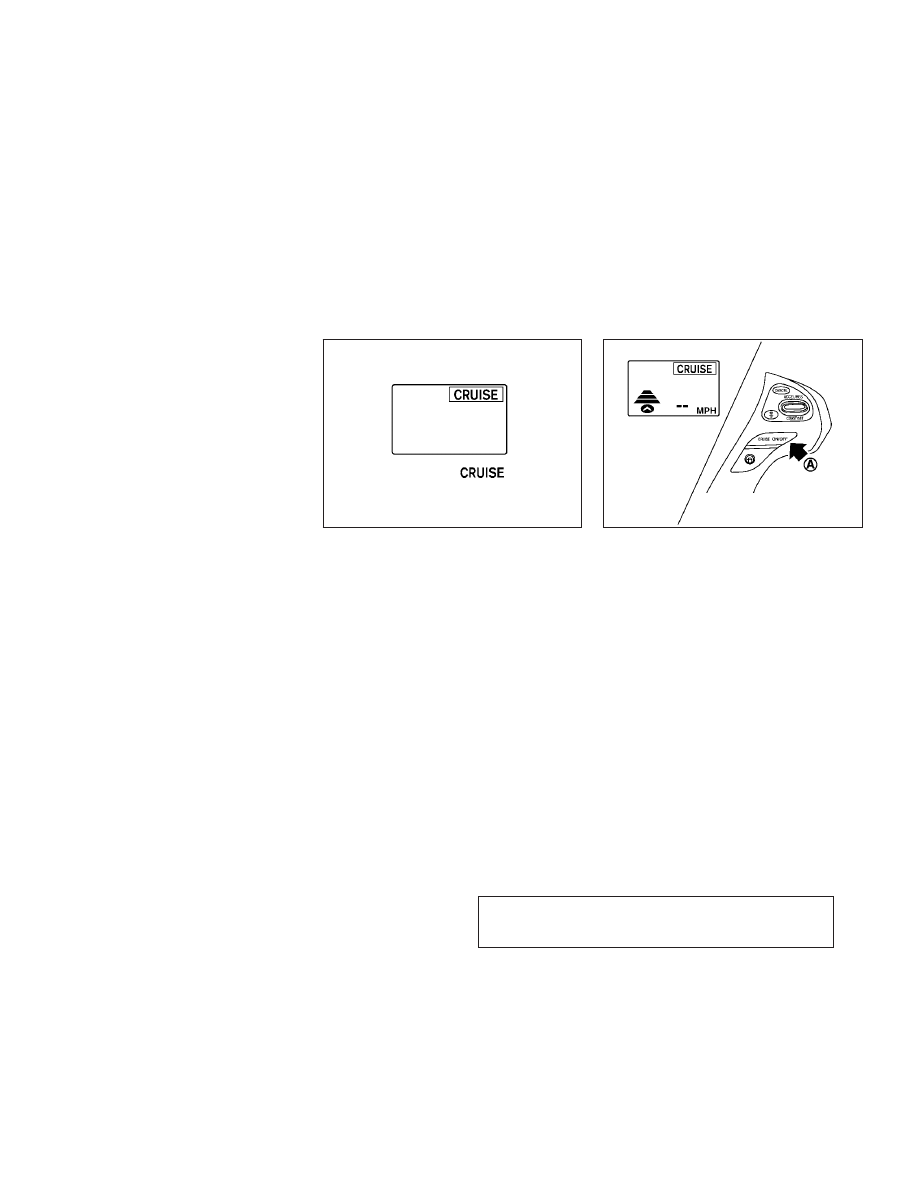

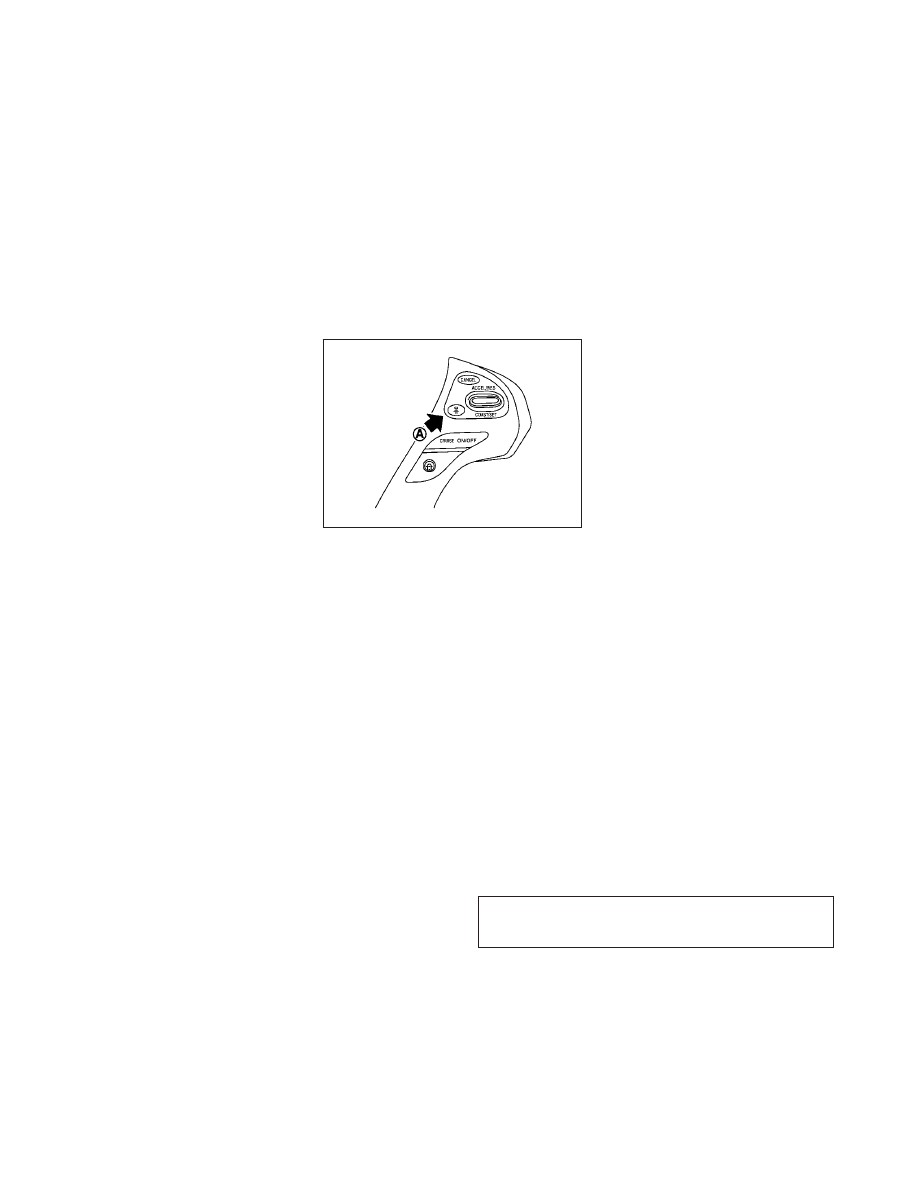

To turn on the cruise control, quickly push and
release the MAIN switch

䊊

A

on. The MAIN

switch indicator, set distance indicator and set
vehicle speed indicator come on and in a
standby state for setting.

SSD0979

SSD0980

Starting and driving

5-49

췽

—

—
01/12/10—pattie

墍

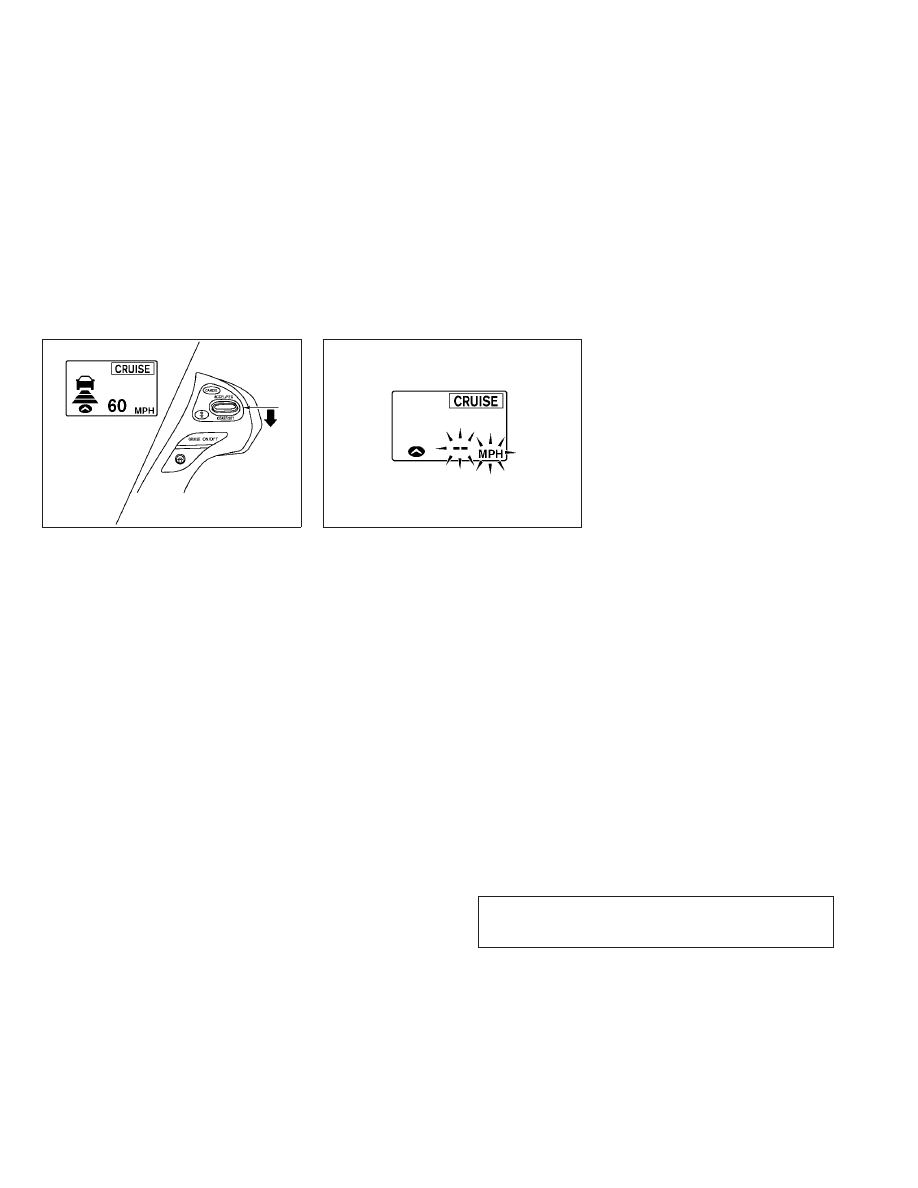

To set cruising speed, accelerate your vehicle to
the desired speed, push the SET/COAST switch
and release it. (Vehicle ahead detection indica-
tor, set distance indicator and set vehicle speed
indicator come on.) Take your foot off the
accelerator pedal. Your vehicle will maintain the
set speed.

When the SET/COAST switch is pushed under
the following conditions, the system cannot be
set and the ICC indicators will blink for approxi-
mately 2 seconds:

● When traveling below 20 MPH (32 km/h) and

the vehicle ahead is not detected

● When the selector lever is not in the D or

Manual mode

● When the windshield wipers are operating at

high speed (HI). If the vehicle is equipped
with a rain sensing auto wiper, the system
may cancel when the wipers are set to the
AUTO position.

● When the parking brake is applied
● When the brakes are operated by the driver

SSD0981

SSD0982

5-50

Starting and driving

췽

—

—
01/12/10—pattie

墍

When the SET/COAST switch is pushed under
the following conditions, the system cannot be
set.

A warning chime will sound and the ICC indica-
tors will blink.

● When the drive mode select switch is turned

to the SNOW mode (To use the ICC system,
turn the drive mode select switch to a mode
other than the SNOW mode, push the MAIN
switch to turn off the ICC and reset the ICC
switch by pressing the MAIN switch again.)

For details about the INFINITI drive mode
selector, see “INFINITI DRIVE MODE SELEC-
TOR” later in this section.

● When the VDC system is off (To use the ICC

system, turn on the VDC system. Push the
MAIN switch to turn off the ICC system and
reset the ICC switch by pushing the MAIN
switch again.)

For details about the VDC system, see “VE-
HICLE DYNAMIC CONTROL (VDC) SYSTEM”
later in this section.

● When ABS or VDC (including the traction

control system) is operating

● When driving into a strong light (i.e., sun-

light)

● When a wheel is slipping (To use the ICC

system, make sure the wheels are no longer
slipping. Push the MAIN switch to turn off
the ICC, and reset the ICC system by pushing
the MAIN switch again.)

SSD0983

Starting and driving

5-51

췽

—

—
01/12/10—pattie

墍

1. System set display with vehicle ahead

2. System set display without vehicle ahead

System operation

WARNING

Normally when controlling the distance to a
vehicle ahead, this system automatically accel-
erates or decelerates your vehicle according to
the speed of the vehicle ahead. Depress the
accelerator to properly accelerate your vehicle
when acceleration is required for a lane

change. Depress the brake pedal when decel-
eration is required to maintain a safe distance
to the vehicle ahead due to its sudden braking
or if a vehicle cuts in. Always stay alert when
using the ICC system.

The driver sets the desired vehicle speed based
on the road conditions. The ICC system main-
tains the set vehicle speed, similar to standard
cruise control, as long as no vehicle is detected
in the lane ahead.

The ICC system displays the set speed.

Vehicle detected ahead :

When a vehicle is detected in the lane ahead,
the ICC system decelerates the vehicle by con-
trolling the throttle and applying the brakes to
match the speed of a slower vehicle ahead. The
system then controls the vehicle speed based
on the speed of the vehicle ahead to maintain
the driver selected distance.

The stoplights of the vehicle come on and the
brake pedal depresses when braking is per-
formed by the ICC system.

When the brake operates, a noise may be heard.
This is not a malfunction.

When a vehicle ahead is detected, the vehicle
ahead detection indicator comes on. The ICC
system will also display the set speed and
selected distance.

Vehicle ahead not detected :

When a vehicle is no longer detected ahead, the
ICC system gradually accelerates your vehicle to
resume the previously set vehicle speed. The
ICC system then maintains the set speed.

When a vehicle is no longer detected the vehicle
ahead detection indicator turns off.

If a vehicle ahead appears during acceleration
to the set vehicle speed or any time the ICC

SSD0984

5-52

Starting and driving

췽

—

—
01/13/10—tbrooks

墍

system is in operation, the system controls the
distance to that vehicle.

When a vehicle is no longer detected under
approximately 15 MPH (24 km/h), the system
will be canceled.

When passing another vehicle, the set speed
indicator will flash when the vehicle speed
exceeds the set speed. The vehicle detect indi-
cator will turn off when the area ahead of the
vehicle is open. When the pedal is released, the
vehicle will return to the previously set speed.

Even though your vehicle speed is set in the ICC
system, you can depress the accelerator pedal
when it is necessary to accelerate your vehicle
rapidly.

How to change the set vehicle speed

To cancel the preset speed, use any of these
methods:

● Push the CANCEL switch. The set vehicle

speed indicator will go out.

● Tap the brake pedal. The set vehicle speed

indicator will go out.

● Turn the MAIN switch off. Both the MAIN

switch indicator and set vehicle speed indi-
cator will go out.

To reset at a faster cruising speed, use one of
the following methods:

● Depress the accelerator pedal. When the

vehicle attains the desired speed, push and
release the SET/COAST switch.

● Push and hold the RESUME/ACCELERATE

switch. The set vehicle speed will increase
by approximately 5 MPH (5 km/h for
Canada).

● Push,

then

quickly

release

the

RESUME/ACCELERATE switch. Each time you
do this, the set speed will increase by
approximately 1 MPH (1 km/h for Canada).

To reset at a slower cruising speed, use one of
the following methods:

● Lightly tap the brake pedal. When the ve-

hicle attains the desired speed, push the
SET/COAST switch and release it.

● Push and hold the SET/COAST switch. The

set vehicle speed will decrease by approxi-
mately 5 MPH (5 km/h for Canada).

SSD0985

Starting and driving

5-53

췽

—

—
01/12/10—pattie

墍

● Push, then quickly release the SET/COAST

switch. Each time you do this, the set speed
will decrease by approximately 1 MPH (1
km/h for Canada).

To resume the preset speed, push and release
the RESUME/ACCELERATE switch. The vehicle
will resume the last set cruising speed when the
vehicle speed is over 20 MPH (32 km/h).

How to change the set distance to
the vehicle ahead

The distance to the vehicle ahead can be se-
lected at any time depending on the traffic
conditions.

Each time the DISTANCE switch

䊊

A

is pushed,

the set distance will change to long, middle,
short and back to long again in that sequence.

SSD0986

5-54

Starting and driving

췽

—

—
01/12/10—pattie

墍

● The distance to the vehicle ahead will

change according to the vehicle speed. The
higher the vehicle speed, the longer the
distance.

● If the engine is stopped, the set distance

becomes “long”. (Each time the engine is
started, the initial setting becomes “long”.)

Approach warning

If your vehicle comes closer to the vehicle
ahead due to rapid deceleration of that vehicle
or if another vehicle cuts in, the system warns
the driver with the chime and ICC system dis-
play. Decelerate by depressing the brake pedal
to maintain a safe vehicle distance if:

● The chime sounds.
● The vehicle ahead detection and set dis-

tance indicator blink.

The warning chime may not sound in some
cases when there is a short distance between
vehicles. Some examples are:

● When the vehicles are traveling at the same

speed and the distance between vehicles is
not changing

● When the vehicle ahead is traveling faster

and the distance between vehicles is in-
creasing

● When a vehicle cuts in near your vehicle
The warning chime will not sound when:

● Your vehicle approaches other vehicles that

are parked or moving slowly.

● The accelerator pedal is depressed, overrid-

ing the system.

SSD0987

Starting and driving

5-55

췽

—

—
01/12/10—pattie

墍

NOTE:

The approach warning chime may sound and the
system display may blink when the ICC sensor
detects some reflectors

䊊

A

which are fitted on

vehicles in other lanes or on the side of the road.
This may cause the ICC system to decelerate or
accelerate the vehicle. The ICC sensor may de-
tect these reflectors when the vehicle is driven
on winding roads, hilly roads or when entering
or exiting a curve. The ICC sensor may also de-
tect reflectors on narrow roads or in road con-
struction zones. In these cases you will have to
manually control the proper distance ahead of
your vehicle.

Also, the sensor sensitivity can be affected by
vehicle operation (steering maneuver or driving

position in the lane) or traffic or vehicle condi-
tion (for example, if a vehicle is being driven
with some damage).

Automatic cancellation

A chime sounds under the following conditions
and the control is automatically canceled.

● When the vehicle ahead is not detected and

your vehicle is traveling below the speed of
15 MPH (24 km/h)

● When the system judges the vehicle is at

standstill

● When the selector lever is not in the D or

Manual mode

● When the windshield wipers are operating at

high speed (HI). If the vehicle is equipped
with a rain sensing auto-wiper, the system
may cancel when the wipers are set to the
AUTO position.

● When the parking brake is applied
● When the drive mode select switch is turned

to the SNOW mode

● When the VDC system is turned off
● When ABS or VDC (including the traction

control system) operates

● When driving into a strong light (i.e., sun-

light)

● When distance measurement becomes im-

paired due to adhesion of dirt or obstruction
to the sensor

● When a wheel slips

SSD0284A

5-56

Starting and driving

췽

—

—
01/12/10—pattie

墍

Warning light and display

Condition A :

Under the following conditions, the Intelligent
Cruise Control system is automatically can-
celed. The chime will sound and the system will
not be able to be set.

● When the VDC is turned off
● When the ABS or VDC (including the traction

control system) operates

● When a tire slips
● When the drive mode select switch is turned

to the SNOW mode

● When strong light (sunlight, etc.) is directly

shining on the front of the vehicle

Action to take :

When the conditions listed above are no longer
present, turn the system off using the Intelli-
gent Cruise Control MAIN Switch. Turn the ICC
system back on to use the system.

Condition B :

When the sensor window is dirty, making it
impossible to detect a vehicle ahead, the ICC
system is automatically canceled.

The chime sounds and the ICC system warning
light (orange) will come on and the “CLEAN
SENSOR” indicator will appear.

Action to take :

If the warning light comes on, park the vehicle
in a safe place, turn the engine off. Clean the
sensor window with a soft cloth and then
perform the settings again.

SSD0988

SSD0989

Starting and driving

5-57

췽

—

—
01/12/10—pattie

墍

Condition C :

When the ICC system is not operating properly,
the chime sounds and the ICC system warning
light (orange) will come on.

Action to take :

If the warning light comes on, park the vehicle
in a safe place. Turn the engine off, restart the
engine, resume driving and set the ICC system
again.

If it is not possible to set the system or the
indicator stays on, it may indicate that the ICC
system is malfunctioning. Although the vehicle
is still driveable under normal conditions, have
the vehicle checked at an INFINITI retailer.

Sensor maintenance

The sensor for the ICC system

䊊

A

is located

below the front bumper.

To keep the ICC system operating properly, be
sure to observe the following:

● Always keep the sensor clean. Wipe with a

soft cloth carefully so as not to damage the
sensor.

● Do not strike or damage the areas around

the sensor. Do not touch or remove the
screw located on the sensor. Doing so could
cause failure or malfunction. If the sensor is
damaged due to an accident, contact an
INFINITI retailer.

● Do not attach a sticker (including transpar-

ent material) or install an accessory near the
sensor. This could cause failure or malfunc-
tion.

CONVENTIONAL (FIXED SPEED) CRUISE
CONTROL MODE

This mode allows driving at a speed between 25
to 90 MPH (40 to 144 km/h) without keeping
your foot on the accelerator pedal.

WARNING

● In the conventional (fixed speed) cruise con-

trol mode, a warning chime does not sound
to warn you if you are too close to the vehicle
ahead, as neither the presence of the vehicle
ahead nor the vehicle-to-vehicle distance is
detected.

● Pay special attention to the distance be-

tween your vehicle and the vehicle ahead of
you or a collision could occur.

● Always confirm the setting in the Intelligent

Cruise Control system display.

● Do not use the conventional (fixed speed)

cruise control mode when driving under the
following conditions:

– when it is not possible to keep the vehicle

at a set speed

SSD0979

SSD0943

5-58

Starting and driving

췽

—

—
01/12/10—pattie

墍

– in heavy traffic or in traffic that varies in

speed

– on winding or hilly roads

– on slippery roads (rain, snow, ice, etc.)

– in very windy areas

● Doing so could cause a loss of vehicle control

and result in an accident.

Conventional (fixed speed) cruise
control switch

1) RESUME/ACCELERATE switch:

Resumes set speed or increases speed
incrementally.

2) SET/COAST switch:

Sets the desired cruise speed, reduces
speed incrementally.

3) CANCEL switch:

Deactivates the system without erasing
the set speed.

4) MAIN switch:

Master switch to activate the system.

Conventional (fixed speed) cruise
control mode display and indicators

The display is located between the speedom-
eter and tachometer.

1) MAIN switch indicator:

Indicates that the MAIN switch is ON.

2) Cruise set switch indicator:

Displays while the vehicle speed is con-
trolled by the conventional (fixed speed)
cruise control mode of the ICC system.

3) Cruise system warning light:

Comes on if there is a malfunction in the
cruise control system.

SSD0990

SSD0991

Starting and driving

5-59

췽

—

—
01/12/10—pattie

墍
