The BSW and BSI systems can help alert the
driver of other vehicles in adjacent lanes when
changing lanes.

The BSW system uses radar sensors

䊊

1

in-

stalled near the rear bumper to detect other
vehicles beside your vehicle in an adjacent
lane. In addition to the radar sensors, the BSI
system uses a camera

䊊

2

installed behind the

windshield to monitor the lane markers of your
traveling lane.

The radar sensors can detect vehicles on either
side of your vehicle within the detection zone
shown as illustrated. This detection zone starts
from the outside mirror of your vehicle and
extends approximately 10 ft (3.0 m) behind the
rear bumper, and approximately 10 ft (3.0 m)
sideways.

The BSW system operates above approximately
20 MPH (32 km/h). If the radar sensors

⬙detect

a vehicle

⬙ in the detection zone, the BSW/BSI

indicator light illuminates. If the driver then
activates the turn signal, a chime will sound
twice and the BSW/BSI indicator light will flash.

SSD1027

Detection zone

SSD1030

BLIND SPOT WARNING (BSW) SYSTEM/
BLIND SPOT INTERVENTION™ (BSI)
SYSTEM (if so equipped)

5-28

Starting and driving

췽

—

—
03/02/10—pattie

墍

The BSI system operates above approximately
37 MPH (60 km/h). If the system detects a
vehicle in the detection zone and your vehicle is
approaching the lane marker, the BSI system
issues an audible warning (three times), flashes
the BSW/BSI indicator light and slightly applies
the brakes for a short period of time on one side
to help return the vehicle back to the traveling
lane. Whenever the BSI system is turned on, the
BSW system will also be on.

WARNING

● The BSW and BSI systems are not a replace-

ment for proper driving procedure and is not
designed to prevent contact with vehicles or
objects. When changing lanes, always use
the side and rear mirrors and turn and look in
the direction you will move to ensure it is
safe to change lanes. Never rely solely on the
BSW or BSI system.

● Using the BSI system under some road, lane

marker or weather conditions could lead to
improper system operation. Always rely on
your own steering and braking operation to
avoid accidents.

● The BSW and BSI systems may not provide a

warning or brake control for vehicles that
pass through the detection zone quickly.

BSW SYSTEM OPERATION

If the radar sensors detect a vehicle in the
detection zone, the BSW/BSI indicator light
next to the outside mirror will illuminate in the
direction of the detected vehicle. If the turn
signal is then activated, the BSW/BSI indicator
light flashes and a chime sounds twice. The
indicator light continues to flash until the de-
tected vehicle leaves the detection zone.

The BSW/BSI indicator lights illuminate for a
few seconds when the ignition switch is pushed
to the ON position.

BSW/BSI indicator light

SSD1028

BSW/BSI system warning light

SSD1029

Warning systems switch

SIC4335

Starting and driving

5-29

췽

—

—
03/02/10—pattie

墍

The brightness of the BSW/BSI indicator lights
is adjusted automatically depending on the
brightness of the ambient light.

A chime sounds if the radar sensors have
already detected vehicles when the driver acti-
vates the turn signal. If a vehicle comes into the
detection zone after the driver activates the turn
signal, then only the BSW/BSI indicator light
flashes and no chime sounds. (See “BSW/BSI
DRIVING SITUATIONS” later in this section)

The BSW system is automatically turned on
when the engine is started and the warning
systems ON indicator

䊊

1

illuminates on the

switch. You can turn the BSW system off by
pushing the warning systems switch on the
instrumental panel. This switch will turn on and
off the LDW, BSW and FCW systems at the same
time.

NOTE:

If you continue to push the warning systems
switch from off to on for over 4 seconds, a chime
will sound. This will change the default status of
the LDW, BSW and FCW systems to OFF so that
these systems will not automatically turn on
when the engine is started. If this procedure is
repeated, the default status will return to ON.

BSI SYSTEM OPERATION

If the BSW/BSI indicator light is illuminated
while your vehicle is approaching a lane
marker, the BSW/BSI indicator light flashes and
an audible warning will sound three times. Then
the system applies the brakes on one side of
the vehicle for a short period of time to help
return the vehicle back to the center of the lane.
BSI operates regardless of turn signal usage.

NOTE:

● Warning and brake control will only be acti-

vated if the BSW/BSI indicator light is al-
ready illuminated when your vehicle ap-
proaches a lane marker. If another vehicle
comes into the detection zone after your ve-
hicle has crossed a lane marker, no warning
or brake control will be activated. (See
“BSW/BSI DRIVING SITUATIONS” later in this
section.)

● The BSI system is typically activated earlier

than the LDP system when your vehicle is
approaching a lane marker.

The BSI system is turned on if you push the
dynamic driver assistance switch on the steer-
ing wheel after starting the engine. The BSI ON
indicator light (green) on the instrument panel
will illuminate. Push the dynamic driver assis-

BSI ON indicator light (green)

SSD1029

Dynamic driver assistance switch

SSD0938

5-30

Starting and driving

췽

—

—
03/02/10—pattie

墍

tance switch again to turn off the BSI system.
The BSI ON indicator light will turn off.

NOTE:

Whenever the BSI system is turned on, the BSW
system will also be on. If the BSW system has
previously been turned off using the warning
systems switch, it will be turned on and off to-
gether with the BSI system when pushing the
dynamic driver assistance switch. However, the
warning systems ON indicator on the warning
systems switch does not change.

Changing the dynamic driver
assistance switch settings

The dynamic driver assistance switch will turn
on and off the LDP, BSI and DCA systems at the
same time when each system is enabled using
the settings menu on the center display.

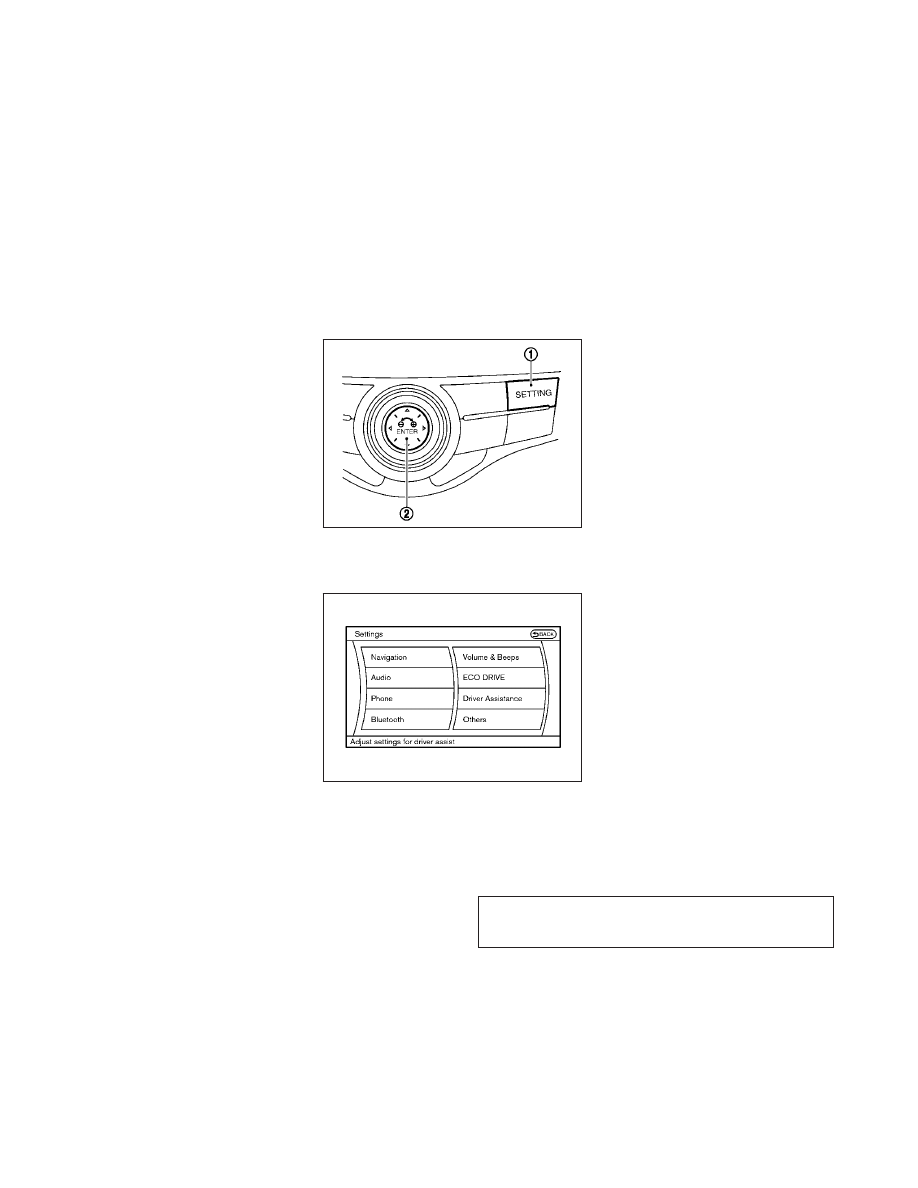

1. Push the SETTING

䊊

1

button and highlight

the “Driver Assistance” key on the display
using the INFINITI controller. Then push
the ENTER

䊊

2

button.

2. Highlight the “Dynamic Assistance set-

tings” key, and push the ENTER

䊊

2

but-

ton.

SSD0939

SSD1001

Starting and driving

5-31

췽

—

—
01/12/10—pattie

墍

3. Highlight the “Blind Spot Intervention”

key, select ON (enabled) or OFF (disabled)
and push the ENTER

䊊

2

button. The fac-

tory default setting is set to ON (enabled).

If you set all of the systems to disable and push
the dynamic driver assistance switch, the indi-
cator of the disabled system will blink for
approximately 4 seconds and turn off.

See “LANE DEPARTURE PREVENTION (LDP) SYS-
TEM” earlier in this section and “DISTANCE
CONTROL ASSIST (DCA) SYSTEM” later in this
section.

WARNING

● Do not use the BSI system under the follow-

ing conditions because the system may not
function properly.

– During bad weather (e.g. rain, fog, snow,

wind, etc.)

– When driving on slippery roads, such as

on ice or snow, etc.

– When driving on winding or uneven roads.

– When there is a lane closure due to road

repairs.

– When driving in a makeshift lane.

– When driving on roads where the lane

width is too narrow.

– When driving with a tire that is not within

normal tire conditions (e.g. tire wear, low
tire pressure, installation of spare tire,
tire chains, non-standard wheels).

– When the vehicle is equipped with non-

original brake parts or suspension parts.

● Do not use the BSW or BSI systems when

towing a trailer.

● Excessive noise (e.g. audio system volume,

open vehicle window) will interfere with the
chime sound, and it may not be heard.

● The radar sensors may not be able to detect

and activate BSI/BSW when certain objects
are present such as:

– Pedestrians, bicycles, animals

– Several types of vehicles such as motor-

cycles

– Oncoming vehicles

– Vehicles remaining in the detection zone

when you accelerate from a stop
(See “BSW/BSI DRIVING SITUATIONS”
later in this section)

– A vehicle merging into an adjacent lane at

a speed approximately the same as your
vehicle
(See “BSW/BSI DRIVING SITUATIONS”
later in this section)

– A vehicle approaching rapidly from be-

hind.
(See “BSW/BSI DRIVING SITUATIONS”
later in this section)

– A vehicle which your vehicle overtakes

rapidly.
(See “BSW/BSI DRIVING SITUATIONS”
later in this section)

● Severe weather or road spray conditions

may reduce the ability of the radar to detect
other vehicles.

SSD1002

5-32

Starting and driving

췽

—

—
03/02/10—pattie

墍

● The radar sensors detection zone is de-

signed based on a standard lane width.
When driving in a wider lane, the radar
sensors may not detect vehicles in an adja-
cent lane. When driving in a narrow lane, the
radar sensors may detect vehicles driving
two lanes away.

● The radar sensors are designed to ignore

most stationary objects, however objects
such as guardrails, walls, foliage and parked
vehicles may occasionally be detected. This
is a normal operating condition.

● The camera may not detect lane markers in

the following situations and the BSI system
may not operate properly.

– On roads where there are multiple paral-

lel lane markers; lane markers that are
faded or not painted clearly; yellow
painted lane markers; non-standard lane
markers; lane markers covered with wa-
ter, dirt, snow, etc.

– On roads where discontinued lane mark-

ers are still detectable.

– On roads where there are sharp curves.

– On roads where there are sharply con-

trasting objects, such as shadows, snow,
water, wheel ruts, seams or lines remain-
ing after road repairs.

– On roads where the traveling lane merges

or separates.

– When the vehicle’s traveling direction

does not align with the lane markers.

– When traveling close to the vehicle in

front of you, which obstructs the lane
camera unit detection range.

– When rain, snow or dirt adheres to the

windshield in front of a lane camera unit.

– When the headlights are not bright due to

dirt on the lens or if aiming is not ad-
justed properly.

– When strong light enters a lane camera

unit. (e.g. light directly shines on the front
of the vehicle at sunrise or sunset.)

– When a sudden change in brightness

occurs. (e.g. when the vehicle enters or
exits a tunnel or under a bridge.)

BSW/BSI DRIVING SITUATIONS

Another vehicle approaching from
behind

The BSW/BSI indicator light illuminates if a
vehicle enters the detection zone from behind
in an adjacent lane.

However, if the overtaking vehicle is traveling
much faster than your vehicle, the indicator
light may not illuminate before the detected
vehicle is beside your vehicle. Always use the
side and rear mirrors and turn and look in the
direction your vehicle will move to ensure it is
safe to change lanes.

SSD1026

Starting and driving

5-33

췽

—

—
01/13/10—tbrooks

墍

If the driver activates the turn signal, then the
BSW/BSI indicator light flashes and a chime
will sound twice.

NOTE:

If the driver activates the turn signal before a
vehicle enters the detection zone, the BSW/BSI
indicator light will flash but no chime will sound
when the other vehicle is detected.

If the BSI system is on and your vehicle is
approaching a lane marker, the BSW/BSI indi-
cator light flashes and a chime will sound three
times. Then the BSI system slightly applies the
brakes on one side to help return the vehicle
back to the center of the driving lane.

NOTE:

If you accelerate from a stop with a vehicle in the
detection zone, the other vehicle may not be
detected.

SSD1031

SSD1044

SSD1032

5-34

Starting and driving

췽

—

—
01/12/10—pattie

墍

Overtaking other vehicles

The BSW/BSI indicator light illuminates if you
overtake a vehicle and that vehicle stays in the
detection zone for approximately 3 seconds.

The radar sensors may not detect slower mov-
ing vehicles if they are passed quickly.

If the driver activates the turn signal while
another vehicle is in the detection zone, then
the BSW/BSI indicator light flashes and a chime
will sound twice.

If the BSI system is on and your vehicle ap-
proaches a lane marker while another vehicle is
in the detection zone, the BSW/BSI indicator
light flashes and a chime will sound three
times. Then, the BSI system slightly applies the
brakes on one side to help return the vehicle
back to the center of the driving lane.

SSD1033

SSD1034

SSD1093

Starting and driving

5-35

췽

—

—
03/02/10—pattie

墍

NOTE:

When overtaking several vehicles in a row, the
vehicles after the first vehicle may not be de-
tected if they are traveling close together.

Entering from the side

The BSW/BSI indicator light illuminates if a
vehicle enters the detection zone from either
side.

NOTE:

The radar sensors may not detect a vehicle
which is traveling at about the same speed as
your vehicle when it enters the detection zone.

SSD1036

SSD1037

5-36

Starting and driving

췽

—

—
01/12/10—pattie

墍

If the driver activates the turn signal, then the
BSW/BSI indicator light flashes and a chime
will sound twice.

NOTE:

If the driver activates the turn signal before a
vehicle enters the detection zone, the BSW/BSI
indicator light will flash but no chime will sound
when another vehicle is detected.

If the BSI system is on and your vehicle ap-
proaches the lane marker while another vehicle
is in the detection zone, the BSW/BSI indicator
light flashes and a chime will sound three
times. Then, the BSI system slightly applies the
brakes on one side to help return the vehicle
back to the center of the driving lane.

NOTE:

● The BSI system will not operate if your ve-

hicle is on a lane marker when another ve-
hicle enters the detection zone. In this case
only the BSW system operates.

● BSI braking will not operate or will stop oper-

ating and only a warning chime will sound
under the following conditions.

–

When the brake pedal is depressed.

–

When the accelerator pedal is depressed
while brake control assist is provided.

–

When steering quickly

–

When the ICC, DCA, FCW or IBA warnings
sound.

SSD1038

SSD1094

SSD1040

Starting and driving

5-37

췽

—

—
03/02/10—pattie

墍

–

When the hazard warning flashers are op-
erated.

–

When driving on a curve at a high speed.

BSW/BSI temporarily not available

● Under the following conditions, the BSI sys-

tem will be turned off automatically, a beep
will sound and the BSI ON indicator light
(green) will blink. The BSW system is still
available, but the BSI system will not be
available until the conditions no longer ex-
ist.

– When the VDC system (except TCS func-

tion) or ABS operates.

– When the VDC system is turned off.

– When the drive mode select switch is

turned to the SNOW mode.

Action to take:

Turn off the BSI system and turn it on again
when the above conditions no longer exist.

● Under the following conditions, the BSW and

BSI systems will be turned off automatically,
a beep will sound and the BSW/BSI system
warning light (orange) will blink. The BSW
and BSI systems are not available until the
conditions no longer exist.

– When the camera detects that the interior

temperature is high (over approximately
104°F (40°C)).

– When radar blockage is detected.

The radar sensors may be blocked by temporary
ambient conditions such as splashing water,
mist or fog. The blocked condition may also be
caused by objects such as ice, frost or dirt
obstructing the radar sensors.

Action to take:

When the above conditions no longer exist, the
BSW system will resume automatically. For the
BSI system, turn it off and turn it on again. If the
BSW/BSI warning light (orange) continues to
blink even after the BSI system is turned on
again, stop the vehicle in a safe location and
turn the engine off. Check for and remove
objects obscuring the radar sensors on the rear
bumper, and restart the engine.

If the warning light (orange) continues to blink,
have the BSW/BSI systems checked by an
INFINITI retailer.

BSW/BSI MALFUNCTION

When the BSW/BSI systems malfunction, they
will be turned off automatically, a beep will
sound and the BSW/BSI system warning light
(orange) will illuminate.

Action to take:

Stop the vehicle in a safe location, turn the
engine off and restart the engine.

If the warning light (orange) continues to illu-
minate, have the BSW/BSI systems checked by
an INFINITI retailer.

5-38

Starting and driving

췽

—

—
01/12/10—pattie

墍

SYSTEM MAINTENANCE

● The two radar sensor units

䊊

1

for the BSW

and BSI systems are located near the rear
bumper. Always keep the area near the radar
sensors clean. Do not attach stickers (includ-
ing transparent material), install accessories
or apply additional paint near the radar
sensors. Do not strike or damage the area
around the radar sensors. Consult an
INFINITI retailer if the area around the radar
sensors is damaged due to a collision.

● The BSI system uses the same camera

䊊

2

that is used by the LDW/LDP system located
in front of the inside mirror.

For maintenance of the camera, see “LANE
DEPARTURE WARNING (LDW) SYSTEM/LANE DE-
PARTURE PREVENTION (LDP) SYSTEM” earlier in
this section.

Radio frequency statement

This device complies with part 15 of the FCC
Rules and RSS-310 of Industry Canada.

Operation is subject to the following two con-
ditions:

1. This device may not cause harmful inter-

ference.

2. This device must accept any interference

received, including interference that may
cause undesired operation.

Frequency of operation: 24.05GHz — 24.25GHz

Field Strength: Not greater than 2.5V/m peak
(0.25V/m average) at a distance of 3 m

The manufacturer is not responsible for any
radio or TV interference caused by unauthorized
modifications to this equipment. Such modifi-
cations could void the user’s authority to oper-
ate the equipment.

PRECAUTIONS ON CRUISE CONTROL

● If the cruise control system malfunctions, it

will cancel automatically. The SET indicator
on the dot matrix crystal display will then
blink to warn the driver.

● If the engine coolant temperature becomes

excessively high, the cruise control system
will be canceled automatically.

● If the SET indicator blinks, turn the cruise

control main switch off and have the system
checked by your INFINITI retailer.

● The SET indicator may sometimes blink

when the cruise control main switch is
turned

ON

while

pushing

the

RESUME/ACCELERATE, SET/COAST or CAN-
CEL switch. To properly set the cruise control
system, perform the steps below in the order
indicated.

WARNING

Do not use the cruise control when driving un-
der the following conditions:

● when it is not possible to keep the vehicle at

a set speed

● in heavy traffic or in traffic that varies in

speed

● on winding or hilly roads

SSD1027

CRUISE CONTROL

Starting and driving

5-39

췽

—

—
01/12/10—pattie

墍

● on slippery roads (rain, snow, ice, etc.)
● in very windy areas
Doing so could cause a loss of vehicle control
and result in an accident.

1. RESUME/ACCELERATE switch

2. SET/COAST switch

3. CANCEL switch

4. MAIN (ON·OFF) switch

CRUISE CONTROL OPERATIONS

The cruise control allows driving at a speed
between 25 to 90 MPH (40 to 144 km/h) without
keeping your foot on the accelerator pedal.

To turn on the cruise control, push the MAIN
switch on. The CRUISE indicator will come on.

To set cruising speed, accelerate your vehicle to
the desired speed, push the SET/COAST switch
and release it. (The CRUISE SET indicator will

come on in the instrument panel.) Take your
foot off the accelerator pedal. Your vehicle will
maintain the set speed.

● To pass another vehicle, depress the accel-

erator pedal. When you release the pedal,
the vehicle will return to the previously set
speed.

● The vehicle may not maintain the set speed

on winding or hilly roads. If this happens,
drive without the cruise control.

To cancel the preset speed, follow any of these
methods:

a) Push the CANCEL button. The SET indica-

tor will go out.

b) Tap the brake pedal. The SET indicator

will go out.

c) Move the selector lever to the N (Neutral)

position. The SET indicator will go out.

d) Turn the MAIN switch off. Both the CRUISE

indicator and SET indicator will go out.

● If you depress the brake pedal while pushing

the RESUME/ACCELERATE or SET/COAST
switch and reset at the cruising speed, the
cruise control will disengage. Turn the MAIN
switch off once and then turn it on again.

● The cruise control will automatically cancel if

the vehicle slows more than 7 MPH (12 km/h)
below the set speed.

SSD0941

5-40

Starting and driving

췽

—

—
01/12/10—pattie

墍

● If you move the selector lever to N (Neutral)

position, the cruise control will be canceled.

To reset at a faster cruising speed, use one of
the following methods:

● Depress the accelerator pedal. When the

vehicle attains the desired speed, push and
release the SET/COAST switch.

● Push and hold the RESUME/ACCELERATE

switch. When the vehicle attains the speed
you desire, release the switch.

● Push,

then

quickly

release

the

RESUME/ACCELERATE switch. Each time you
do this, the set speed will increase by about
1 MPH (1.6 km/h).

To reset at a slower cruising speed, use one of
the following methods:

● Lightly tap the brake pedal. When the ve-

hicle attains the desired speed, push the
SET/COAST switch and release it.

● Push and hold the SET/COAST switch. Re-

lease the switch when the vehicle slows
down to the desired speed.

● Push, then quickly release the SET/COAST

switch. Each time you do this, the set speed
will decrease by about 1 MPH (1.6 km/h).

To resume the preset speed, push and release
the RESUME/ACCELERATE switch. The vehicle
will resume the last set cruising speed when the
vehicle speed is over 25 MPH (40 km/h).

The Intelligent Cruise Control (ICC) system
maintains a selected distance from the vehicle
in front of you within the speed range of 0 to 90
MPH (0 to 144 km/h) up to the set speed. The
set speed can be selected by the driver between
20 to 90 MPH (32 to 144 km/h).

The ICC function can be set to one of two cruise
control modes:

● Vehicle-to-vehicle distance control mode:

For maintaining a selected distance between
your vehicle and the vehicle in front of you
up to the preset speed.

● Conventional (fixed speed) cruise control

mode:

For cruising at a preset speed.

WARNING

● Always drive carefully and attentively when

using either cruise control mode. Read and
understand the Owner’s Manual thoroughly
before using the cruise control. To avoid se-
rious injury or death, do not rely on the sys-
tem to prevent accidents or to control the
vehicle’s speed in emergency situations. Do
not use cruise control except in appropriate
road and traffic conditions.

INTELLIGENT CRUISE CONTROL (ICC)
SYSTEM (if so equipped)

Starting and driving

5-41

췽

—

—
01/12/10—pattie

墍

● In the conventional (fixed speed) cruise con-

trol mode, a warning chime will not sound to
warn you if you are too close to the vehicle
ahead. Pay special attention to the distance
between your vehicle and the vehicle ahead
of you or a collision could occur.

1. Vehicle-to-vehicle distance control mode

2. Conventional (fixed speed) cruise control

mode

Push the MAIN switch

䊊

A

to choose the cruise

control mode between the vehicle-to-vehicle
distance control mode

䊊

1

and the conventional

(fixed speed) cruise control mode

䊊

2

.

To choose the vehicle-to-vehicle distance con-
trol mode

䊊

1

, quickly push and release the

MAIN switch

䊊

A

. To choose the conventional

(fixed speed) cruise control mode

䊊

2

, push and

hold the MAIN switch

䊊

A

for longer than ap-

proximately 1.5 seconds.

Once a control mode is activated, it cannot be
changed to the other cruise control mode. To
change the mode, push the MAIN switch once to
turn the system off. Then push the MAIN switch
again to turn the system back on and select the
desired cruise control mode.

Always confirm the setting in the Intelligent
Cruise Control system display.

For

the

vehicle-to-vehicle

distance

control

mode, see the following description. For the
conventional (fixed speed) cruise control mode,
see page 5-59.

SSD0976

5-42

Starting and driving

췽

—

—
07/15/10—tbrooks

墍

SELECTING THE VEHICLE-TO-VEHICLE
DISTANCE CONTROL MODE

To choose the vehicle-to-vehicle distance con-
trol mode

䊊

1

, quickly push and release the

MAIN switch

䊊

A

.

VEHICLE-TO-VEHICLE DISTANCE
CONTROL MODE

In the vehicle-to-vehicle distance control mode,
the Intelligent Cruise Control (ICC) system auto-
matically maintains a selected distance from
the vehicle traveling in front of you according to
that vehicle’s speed (up to the set speed), or at
the set speed when the road ahead is clear.

With ICC, the driver can maintain the same
speed as other vehicles without the constant
need to adjust the set speed as you would with
a normal cruise control system.

PRECAUTIONS ON VEHICLE-TO-
VEHICLE DISTANCE CONTROL MODE

The system is intended to enhance the opera-
tion of the vehicle when following a vehicle
traveling in the same lane and direction.

If the distance sensor

䊊

A

detects a slower

moving vehicle ahead, the system will reduce
the vehicle speed so that your vehicle follows
the vehicle in front at the selected distance.

The system automatically controls the throttle
and applies the brakes (up to 25% of vehicle
braking power) if necessary.

The detection range of the sensor is approxi-
mately 390 ft (120 m) ahead.

WARNING

● This system is only an aid to assist the driver

and is not a collision warning or avoidance
device. It is the driver’s responsibility to stay
alert, drive safely and be in control of the
vehicle at all times.

● The system is primarily intended for use on

straight, dry, open roads with light traffic. It
is not advisable to use the system in city
traffic or congested areas.

● This system will not adapt automatically to

road conditions. This system should be used
in evenly flowing traffic. Do not use the sys-
tem on roads with sharp curves, or on icy
roads, in heavy rain or in fog.

The distance sensor will not detect under most
conditions:

● Stationary and slow moving vehicles
● Pedestrians or objects in the roadway
● Oncoming vehicles in the same lane
● Motorcycles traveling offset in the travel

lane

SSD0943

Starting and driving

5-43

췽

—

—
01/12/10—pattie

墍
