Air flow control :

Pushing the “

” button selects the air

outlet to:

: Air flows from center and side ventila-

tors.

: Air flows from center and side ventila-

tors and foot outlets.

: Air flows mainly from foot outlets.

: Air flows from defroster and foot outlets.

CLIMATE setting screen

Climate control settings can be changed on the
screen.

Push the CLIMATE button on the instrument
panel and turn the display to the Climate mode.

Heating (A/C OFF) :

The air conditioner does not activate in this
mode. When you need to heat only, use this
mode.

1. Push the “CLIMATE” button to on.

2. If the “A/C” indicator on the screen illu-

minates, select the “A/C” key. (The “A/C”
indicator will turn off.)

3. Push the temperature control button to

set the desired temperature.

● The temperature of the passenger compart-

ment will be maintained automatically. Air
flow distribution and fan speed are also
controlled automatically.

● Do not set the temperature lower than the

outside air temperature. Otherwise the sys-
tem may not work properly.

● Not recommended if windows fog up.

Models with navigation system

SAA3002

Models without navigation system

SAA3148

4-34

Monitor, climate, audio, phone and voice recognition systems

췽

—

—
01/13/10—tbrooks

墍

When the outside temperature decreases to
approximately

⫺23°F (0°C), the A/C function

does not activate even if the “A/C” indicator
light illuminates.

Dual control mode setting :

You can individually set the driver and front
passenger side temperature and air flow mode
using each temperature control button or
manual air flow control button.

1. Push the “CLIMATE” button to on.

2. By selecting the “DUAL” key, or when the

passenger side temperature control but-
ton or manual air control button is
pushed, the “DUAL” indicator on the
screen will illuminate.

3. To turn off the passenger side tempera-

ture control, select the “DUAL” key and
the “DUAL” indicator will turn off.

● The Dual control mode cannot be activated

when the air conditioner is in the front

defrosting mode “

”.

Automatic upper ventilator system :

In this mode, air from the center ventilators
flows both straight and upward in order to
control the cabin temperature without blowing
air directly on the occupants.

1. Push the “CLIMATE” button to on.

2. Select the “Upper Vent” key, and the

indicator on the screen will illuminate.
The air flow against the driver’s or pas-
senger’s upper body becomes gentle.

● Distribution between straight and upward

flows is determined automatically by the
climate control system. If you prefer strong
air flow against your upper body, select the
“Upper Vent” key to turn the indicator light
off.

● When the outside temperature decreases to

approximately

⫺14°F (⫺10°C), the “Upper

Vent” function does not activate. The

⬙Upper

Vent

⬙ function will reactivate automatically

when ambient temperature is

⫺14°F (⫺10°C)

or above.

Monitor, climate, audio, phone and voice recognition systems

4-35

췽

—

—
03/02/10—pattie

墍

1. “

” front defroster button

2. “

” rear window defogger button

(See “REAR WINDOW AND OUTSIDE
MIRROR DEFROSTER SWITCH” in the
“2. Instruments and controls” section.)

3. “OFF” button for climate control system

4. “

” fan speed decrease button

5. “

” fan speed increase button

6. “AUTO” automatic operation button

7. “

” Forest button

8. “

” intake air control button

9. “CLIMATE” button

10, 11. Temperature control button

(driver side)

12. “

” manual air flow control button

(driver side)

13. “

” manual air flow control button

(passenger side)

14, 15. Temperature control button (passen-

ger side)

AUTOMATIC CLIMATE CONTROL
(Type B)

Automatic operation

Cooling and/or dehumidified heating (AUTO) :

This mode may be used year-round as the
system automatically controls constant tem-
perature, air flow distribution and fan speed
after the desired temperature is set manually.

1. Push the “AUTO” button.

(The AUTO indicator light on the button
will illuminate and “AUTO” will appear on
the display.)

Type B

SAA2951

4-36

Monitor, climate, audio, phone and voice recognition systems

췽

—

—
01/13/10—tbrooks

墍

2. Push the temperature control button (driv-

er’s side) to set the desired temperature.

● The temperature can be set within the

following range.
– For U.S.: 60 to 90°F (16 to 32°C)
– For Canada: 64 to 90°F (18 to 32°C)

● The temperature of the passenger com-

partment will be maintained automati-
cally. Air flow distribution and fan speed
will also be controlled automatically.

3. To turn off the climate control system,

push the “OFF” button.

A visible mist may be seen coming from the
ventilators in hot, humid conditions as the air is
cooled rapidly. This does not indicate a mal-
function.

Dehumidified defrosting/defogging:

1. Push the “

” button. (The indicator

light will illuminate.)

2. Push the temperature control button to

set the desired temperature.

● To remove frost from the outside surface

of the windshield quickly, set the tem-
perature control and fan speed control to
their maximum position.

● After the windshield is cleared, push the

“AUTO” button to set to the automatic
mode.

● When the “

” button is pushed, the

air conditioner will automatically turn on
when the outside air temperature is
above 23°F (

⫺5°C) to defog the wind-

shield. The air recirculation mode will
automatically turn off. The outside air
circulation mode will be selected to im-
prove the defogging performance.

Manual operation

The manual mode can be used to control the
heater and air conditioner to your desired set-
tings.

To turn off the heater and air conditioner, push
the “OFF” button.

Fan speed control :

Push the fan speed control “

” button to

increase the fan speed.

Push the fan speed control “

” button to

decrease the fan speed.

Push the “AUTO” button to change the fan
speed to the automatic mode.

Air flow control :

Push the “

” button to change the air flow

mode.

: Air flows from the center and side

ventilators.

: Air flows from the center and side

ventilators, and foot outlets.

: Air flows mainly from the foot outlets.

: Air flows from the defogger and foot

outlets.

Temperature control :

Turn the temperature control dial to set the
desired temperature.

● The temperature can be set within the fol-

lowing range.

– For U.S.: 60 to 90°F (16 to 32°C)

– For Canada: 64 to 90°F (18 to 32°C)

Air recirculation :

Push the intake air control “

” button to

recirculate interior air inside the vehicle. The

“

” indicator light on the button will come

on.

Monitor, climate, audio, phone and voice recognition systems

4-37

췽

—

—
01/13/10—tbrooks

墍

The air recirculation mode cannot be activated
when the air conditioner is in the front defrost-

ing mode “

”.

Outside air circulation :

Push the intake air control “

” button to

change the air circulation from the intake air to

the outside air. The “

” indicator light will

turn off.

Automatic air intake control :

In the AUTO mode, the intake air will be con-
trolled automatically. To manually control the

intake air, push the intake air control “

”

button. To return to the automatic control mode,

push the intake air control “

” button for

approximately 2 seconds. The indicator lights
will flash twice, and then the intake air will be
controlled automatically.

CLIMATE setting screen

Climate control settings can be changed on the
screen.

Push the “CLIMATE” button on the instrument
panel and turn the display to the “Climate”
screen.

Heating (A/C off) :

The air conditioner does not activate in this
mode. When you need to heat only, use this
mode.

1. Push the “CLIMATE” button to on.

2. Push the “AUTO” button. (The “AUTO”

indicator on the screen will illuminate and
“AUTO” will appear on the display.)

3. If the “A/C” indicator illuminates, select

the “A/C” key. (The “A/C” indicator will
turn off.)

4. Push the temperature control button to

set the desired temperature.

● Do not set the temperature lower than the

outside air temperature. Doing so may cause
the temperature to not to be controlled
properly.

● If the windows fog up, use dehumidified

heating instead of A/C off heating.

Dual control mode setting :

You can individually set driver and front pas-
senger side temperature and air flow mode
using each temperature control or manual air
flow control button.

1. Push the “CLIMATE” button to on.

2. By selecting the “DUAL” key, or when the

passenger side temperature control but-
ton or manual air control button is
pushed, the “DUAL” indicator on the
screen will illuminate.

3. To turn off the passenger side tempera-

ture control, select the “DUAL” key and
the “DUAL” indicator will turn off.

SAA2959

4-38

Monitor, climate, audio, phone and voice recognition systems

췽

—

—
01/12/10—pattie

墍

● The Dual control mode cannot be activated

when the air conditioner is in the front

defrosting mode “

”.

Automatic upper ventilator system:

1. Push the “CLIMATE” button to on.

2. Select the “Upper Vent” key and the

indicator on the screen will illuminate.
The air flow against the driver’s or pas-
senger’s upper body becomes gentle.

In this mode, air from the center ventilators
flows both straight and upward in order to
control the cabin temperature without blow-
ing air directly on the occupants.

Distribution between straight and upward flows
is determined automatically by the climate con-
trol system. If you prefer strong air flow against
your upper body, select “Upper Vent” key to
turn the indicator off.

When the outside temperature decreases to
approximately

⫺14°F (⫺10°C), the ⬙Upper Vent⬙

function will not activate. The

⬙Upper Vent⬙

function will reactivate automatically when am-
bient temperature is approximately

⫺14°F

(

⫺10°C) or above.

Display Forest Air™ system setting screen :

The “Forest Air setting” screen will appear when
selecting the “Forest Air Setting” key.

For the details about the Forest Air™ system
setting operation, see “Setting Forest Air™”
later in this section.

Display Forest Air™ Information screen :

The Forest Air™ system information screen will
appear when selecting the “Forest Air Info” key.

For details about the Forest Air™ system infor-
mation screen, see “Forest Air™ system Infor-
mation” later in this section.

FOREST AIR™

The Forest Air™ system keeps the air inside the
vehicle clean using the automatic air intake
system and automatic ventilation. The Forest
Air™ system also makes the inside of the
vehicle more comfortable, using a combination
of the upper ventilator and center ventilators at
random.

*Forest Air™ is a trademark of Nissan Motor
Co., Ltd.

Main operation

Push the “

” button.

(The “

” and “AUTO” indicator light on the

button will illuminate.)

When the following functions and sensors are
turned on, the Forest Air™ system settings will
activate.

– Breeze Mode

– Outside odor and exhaust gas detection sensor

– Inside Air Quality sensor

– Auto humidity control

The fan speed and air flow is automatically set
to the AUTO position.

● The Forest Air™ system can be adjusted

and/or activated/deactivated for each func-
tion. For details of the Forest Air™ system
settings, see later in this section.

● When the “

” button is pushed while

the air conditioner is off, the air conditioner
will automatically activate.

● The Forest Air™ system automatically turns

off when the outside temperature is below
approximately 32°F (0°C). When the tem-
perature is below approximately 32°F (0°C),
the Forest Air system can not be turned on

when the

button is pressed. This is

not a malfunction. Push the

to reac-

tivate the system when the outside tempera-
ture is above approximately 32°F (0°C). The

Monitor, climate, audio, phone and voice recognition systems

4-39

췽

—

—
03/02/10—pattie

墍

indicator light on the

button illumi-

nates when the system is operating.

● The air flow control is not available in the

front defogger mode. When the “

”

button is pushed while the Forest Air™
system is turned on, the Forest Air™ system
will turn off.

Operating tips

Breeze Mode :

When this mode is ON, fan speed fluctuates
during the Forest Air™ system operation, creat-
ing a wind breeze similar to a natural breeze
using a combination of the upper ventilator and
the center ventilators at random.

● Breeze Mode will activate after the tempera-

ture of the passenger compartment becomes
suitable.

● This function will not operate immediately

after the engine starts.

● Breeze Mode is activated when the air flow

mode is in the

⬙

⬙ and ⬙

⬙ mode.

● This function will turn off if the fan speed or

a ventilator outlet is manually adjusted.

● The breeze patterns may change in accor-

dance with the amount of sun load.

● When operating fan speed or air flow control

while the Forest Air™ system is turned on,

the “

” indicator light on the button will

turn off automatically, and the Breeze Mode
function will turn off.

● When the Breeze Mode function is turned off

while the Forest Air™ system is on, the
Breeze Mode function will remain off until

the “

” button is turned off and on

again.

Outside odor and exhaust gas detection sensor :

This vehicle is equipped with an outside odor
and exhaust gas detection sensor. When the
automatic intake air control is on, the sensor
detects odors and exhaust gas, and then the
system automatically changes from the outside
air circulation mode to the recirculation mode.

When the “

” button is pushed, the out-

side odor and exhaust gas detection sensor will
turn on.

When the Forest Air™ system is on, for the first
40 seconds, the recirculation mode is selected
to prevent dust, dirt and pollen from entering
the vehicle, and the system cleans the air inside
of the vehicle with Plasmacluster ion™ that are
emitted from the ventilator. After 40 seconds,
the outside odor and exhaust gas sensor acti-

vates and automatically alternates between the
recirculation mode and outside air circulation
mode.

● The outside odor and exhaust gas detection

sensor detects industry odors such as pulp
or chemicals, and exhaust gas such as gaso-
line or diesel.

Inside Air Quality sensor :

This vehicle is equipped with an inside air
quality sensor. When the sensor detects odor in
the cabin, the system increases the fan speed
automatically. When the Forest Air™ system is
on, the inside air quality sensor will turn on.
This function will activate approximately 5 min-
utes after the engine has been started.

● The Outside/Inside Air Mix function will turn

off when the air recirculation and outside air
circulation modes are changed manually.
When the Outside/Inside Air Mix function is
not active, turn off and on the Forest Air™
system, the Outside/Inside Air Mix function
will activate again.

Auto humidity control :

The sensor installed on the upper side of the
windshield detects the temperature and humid-
ity of the passenger compartment and the sur-
face of the windshield, and controls the humid-
ity of the passenger compartment to not be

4-40

Monitor, climate, audio, phone and voice recognition systems

췽

—

—
03/02/10—pattie

墍

over-dry or moist enough to fog the windows.
Moreover, it detects potential fog before forma-
tion on the windows and operates to remove it.

● Push the “AUTO” or “

” button (The

“AUTO” or “

” indicator light on the

button will illuminate and “AUTO DEF” will
appear on the display.)

● The “Auto humidity control” function will not

operate if the fan speed or a vent outlet is
manually adjusted. (“AUTO DEF” will disap-
pear from the display.)

● When auto humidity control is turned off

while the Forest Air™ system is on, turn off
and on the Forest Air™ system, the auto
humidity control will activate again.

Setting Forest Air™

1. Push the “CLIMATE” button on the instru-

ment panel and turn the display to the
“CLIMATE mode” screen.

2. Select the “Forest Air Setting” key.

The Forest Air™ system settings screen is
displayed.

● No settings, except for auto humidity con-

trol, are available unless the “

” indi-

cator light on the button illuminates.

Breeze Mode ON/OFF :

When this item is turned to ON, the Breeze
Mode function will activate while the Forest
Air™ system operates.

Fan Speed Variance :

Set the Breeze Mode fluctuation effect.

Select the “Fan Speed Variance” key and select
the “High” or “Low” key setting of the Breeze
Mode fluctuation effect.

Setting the fan speed to “High” allows a larger
fluctuation change.

Outside/Inside Air Mix :

This item allows the user to set priority between
the outside air circulation and air recirculation
modes.

Select the “Outside/Inside Air Mix” key and use

“

” or “

” key to adjust priority.

Greater priority will be given to the air recircu-
lation mode when the indicator is closer to

“

”, and the outside air circulation mode

when the indicator is closer to “

”.

Auto Defogging Sensitivity :

This item allows the user to set the timing of the
automatic defogging activation function.

Select the “Auto Defogging Sensitivity” key and
select the “Slow” or “Fast” key.

When set to OFF, the automatic defogging func-
tion will turn off.

SAA2961

Monitor, climate, audio, phone and voice recognition systems

4-41

췽

—

—
03/02/10—pattie

墍

Forest Air™ system Information

The present status of the Forest Air™ system
operation and the conditions of air inside and
outside of the vehicle can be checked.

Push the “CLIMATE” button on the instrument
panel and turn the display to the “CLIMATE
mode” screen and select the “Forest Air Info”
key.

1. Breeze Mode

The animation image of the Breeze Mode
function is displayed.

2. The condition of outside and inside air

The present condition of air inside and
outside the vehicle is indicated by color.

Blue: The air is clean.

Orange: The air is not clean.

3. Outside air circulation/Air recirculation

arrow

The air flow of the outside air circulation and
air recirculation functions is indicated with
an arrow.

Blue arrow: The air is clean.

Orange arrow: The air is not clean.

4. Auto humidity control status

The condition of fog on the window is dis-
played. When the window starts to fog, the
color turns white.

5. Outside air circulation/Air recirculation

display

When the outside air circulation or air recir-
culation mode is automatically selected, ei-

ther “

” or “

” is displayed. When

the outside air circulation or air recirculation

mode is manually selected, either “

”

or “

”, and “Manual” are displayed.

Ion control

This unit generates highly concentrated Plas-
macluster ion™ into the air blown from the
ventilators and reduces odor absorbed into the
interior trim.

When the air conditioner is turned on, the
system generates Plasmacluster ion™ auto-
matically.

The amount of Plasmacluster ion™ increases
according to the amount of air flow. When the

air flow is high, “

” is displayed on the

screen and when the air flow is low, the indica-

tion in the screen changes to “

”.

Plasmacluster™ and Plasmacluster ion™ are
trademarks of Sharp Corporation.

SAA2962

SAA3015

4-42

Monitor, climate, audio, phone and voice recognition systems

췽

—

—
01/12/10—pattie

墍

OPERATING TIPS

When the engine coolant temperature and out-
side air temperature are low, the air flow from
the foot outlets may not operate. This is not a
malfunction. After the coolant temperature
warms up, air will flow normally from the foot
outlets.

The sensors

䊊

A

and

䊊

B

on the instrument panel

helps maintain a constant temperature. Do not
put anything on or around this sensor.

Linking Intelligent Key:

The climate control system settings can be
memorized for each Intelligent Key. For more
details, see

⬙SETTING MEMORY FUNCTION⬙ in the

⬙3. Pre-driving checks and adjustments⬙ section.

IN-CABIN MICROFILTER

Without Forest Air™ system

The climate control system is equipped with an
in-cabin microfilter which collects pollen, dirt
and dust, etc. To make sure that the air condi-
tioner heats, defogs, and ventilates efficiently,
replace the filter in accordance with the main-
tenance schedule in the INFINITI Service and
Maintenance Guide. To replace the filter, con-
tact an INFINITI retailer.

The filter should be replaced if the air flow de-
creases significantly or if windows fog up easily
when operating the heater or air conditioner.

With Forest Air™ system

The climate control system is equipped with a
natural grape seed polyphenol filter which col-
lects and neutralizes dirt, pollen, dust, etc. To
make sure that the air conditioner heats, defogs
and ventilates efficiently, replace the filter in

SIC2768

SAA3438

Monitor, climate, audio, phone and voice recognition systems

4-43

췽

—

—
07/15/10—tbrooks

墍

accordance with the maintenance schedule in
the INFINITI Service and Maintenance Guide. To
replace the filter, contact an INFINITI retailer.

The filter should be replaced if the air flow de-
creases significantly or if windows fog up easily
when operating the heater or air conditioner.

SERVICING CLIMATE CONTROL

The climate control system in your INFINITI is
charged with a refrigerant designed with the envi-
ronment in mind.

This refrigerant will not harm the

earth’s ozone layer. However, special charging
equipment and lubricant are required when servic-
ing your INFINITI air conditioner. Using improper
refrigerants or lubricants will cause severe damage
to your climate control system. (See “CAPACITIES
AND RECOMMENDED FUEL/LUBRICANTS” in the “9.
Technical and consumer information” section for
climate control system refrigerant and lubricant
recommendations.)

Your INFINITI retailer will be able to service your
environmentally friendly climate control system.

WARNING

The system contains refrigerant under high pres-
sure. To avoid personal injury, any air condi-
tioner service should be done only by an experi-
enced technician with the proper equipment.

AUDIO OPERATION PRECAUTIONS
Radio

Push the ignition switch to the ACC or ON
position and push the radio band select button
to turn on the radio. If you listen to the radio
with the engine not running, the ignition switch
should be pushed to the ACC position.

Radio reception is affected by station signal
strength, distance from radio transmitter, build-
ings, bridges, mountains and other external
influences. Intermittent changes in reception
quality normally are caused by these external
influences.

Using a cellular phone in or near the vehicle may
influence radio reception quality.

Radio reception :

Your INFINITI radio system is equipped with
state-of-the-art electronic circuits to enhance
radio reception. These circuits are designed to
extend reception range, and to enhance the
quality of that reception.

However there are some general characteristics
of both FM and AM radio signals that can affect
radio reception quality in a moving vehicle,
even when the finest equipment is used. These
characteristics are completely normal in a given

reception area, and do not indicate any mal-
function in your INFINITI radio system.

Reception conditions will constantly change
because of vehicle movement. Buildings, ter-
rain, signal distance and interference from
other vehicles can work against ideal reception.
Described below are some of the factors that
can affect your radio reception.

Some cellular phones or other devices may
cause interference or a buzzing noise to come
from the audio system speakers. Storing the
device in a different location may reduce or
eliminate the noise.

AUDIO SYSTEM

4-44

Monitor, climate, audio, phone and voice recognition systems

췽

—

—
07/15/10—tbrooks

墍

FM radio reception :

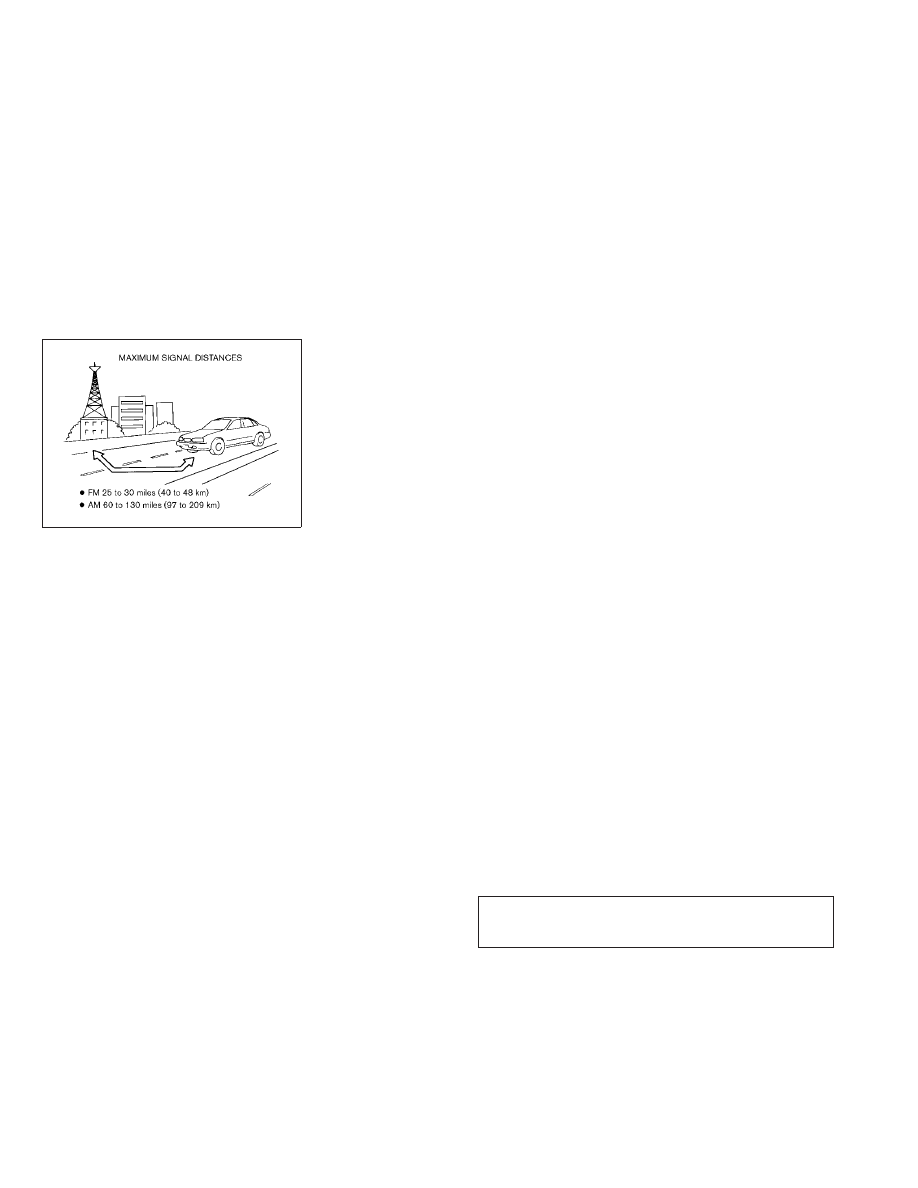

Range: FM range is normally limited to 25 to 30
miles (40 to 48 km), with monaural (single
station) FM having slightly more range than
stereo FM. External influences may sometimes
interfere with FM station reception even if the
FM station is within 25 miles (40 km). The
strength of the FM signal is directly related to
the distance between the transmitter and re-
ceiver. FM signals follow a line-of-sight path,
exhibiting many of the same characteristics as
light. For example they will reflect off objects.

Fade and drift: As your vehicle moves away from
a station transmitter, the signals will tend to
fade and/or drift.

Static and flutter: During signal interference
from buildings, large hills or due to antenna
position, usually in conjunction with increased
distance from the station transmitter, static or
flutter can be heard. This can be reduced by
lowering the treble setting to reduce the treble
response.

Multipath reception: Because of the reflective
characteristics of FM signals, direct and re-
flected signals reach the receiver at the same
time. The signals may cancel each other, result-
ing in momentary flutter or loss of sound.

AM radio reception :

AM signals, because of their low frequency, can
bend around objects and skip along the ground.
In addition, the signals can be bounced off the
ionosphere and bent back to earth. Because of
these characteristics. AM signals are also sub-
ject to interference as they travel from transmit-
ter to receiver.

Fading: Occurs while the vehicle is passing
through freeway underpasses or in areas with
many tall buildings. It can also occur for several
seconds during ionospheric turbulence even in
areas where no obstacles exist.

Static: Caused by thunderstorms, electrical
power lines, electric signs and even traffic
lights.

Satellite radio reception :

When the satellite radio is used for the first time
or the battery has been replaced, the satellite
radio may not work properly. This is not a
malfunction. Wait more than 10 minutes with
the satellite radio ON and the vehicle outside of
any metal or large building for the satellite
radio to receive all of the necessary data.

The satellite radio mode requires an active XM

姞

Satellite Radio subscription. The satellite radio
is not available in Alaska, Hawaii and Guam.

The satellite radio performance may be affected
if cargo carried on the roof blocks the satellite
radio signal.

If possible, do not put cargo near the satellite
antenna.

A build up of ice on the satellite radio antenna
can affect satellite radio performance. Remove
the ice to restore satellite radio reception.

SAA0306

Monitor, climate, audio, phone and voice recognition systems

4-45

췽

—

—
07/15/10—tbrooks

墍

Compact Disc (CD) player

● Do not force a compact disc into the CD

insert slot. This could damage the CD and/or
CD player.

● Trying to load a CD with the CD door closed

could damage the CD and/or CD player.

● During cold weather or rainy days, the player

may malfunction due to the humidity. If this
occurs, remove the CD and dehumidify or
ventilate the player completely.

● The player may skip while driving on rough

roads.

● The CD player sometimes cannot function

when the passenger compartment tempera-
ture is extremely high. Decrease the tem-
perature before use.

● Only use high quality 4.7 in (12 cm) round

discs that have the “COMPACT disc DIGITAL
AUDIO” logo on the disc or packaging.

● Do not expose the CD to direct sunlight.
● CDs that are of poor quality, dirty, scratched,

covered with fingerprints, or that have pin
holes may not work properly.

● The following CDs may not work properly:

– Copy control compact discs (CCCD)

– Recordable compact discs (CD-R)

– Rewritable compact discs (CD-RW)

● Do not use the following CDs as they may

cause the CD player to malfunction.

– 3.1 in (8 cm) discs

– CDs that are not round

– CDs with a paper label

– CDs that are warped, scratched, or have

abnormal edges

● This audio system can only play prerecorded

CDs. It has no capabilities to record or burn
CDs.

● If the CD cannot be played, one of the

following messages will be displayed.

CHECK DISC:

– Confirm that the CD is inserted correctly

(the label side is facing up, etc.).

– Confirm that the CD is not bent or warped

and it is free of scratches.

PUSH EJECT:

This is an error due to the temperature inside
the player is too high. Remove the CD by
pushing the EJECT button, and after a short
time reinsert the CD. The CD can be played
when the temperature of the player returns to
normal.

UNPLAYABLE:

The file is unplayable in this audio system
(only MP3 or WMA CD).

SAA0480

4-46

Monitor, climate, audio, phone and voice recognition systems

췽

—

—
07/15/10—tbrooks

墍

DVD (Digital Versatile Disc) player
(models with navigation system)

● Do not force a compact disc into the CD/DVD

insert slot. This could damage the CD/DVD
player.

● During cold weather or rainy days, the player

may malfunction due to humidity. If this

occurs, remove the CD/DVD and dehumidify
or ventilate the player completely.

● The player may skip while driving on rough

roads.

● The CD/DVD player sometimes cannot func-

tion when the passenger compartment tem-
perature is extremely high. Decrease the
temperature before use.

● Only use high quality 4.7 in (12 cm) round

discs that have the “COMPACT disc DIGITAL
AUDIO” or “DVD Video” logo on the disc or
packaging.

● Do not expose the CD/DVD to direct sunlight.
● CD/DVDs that are of poor quality, dirty,

scratched, covered with fingerprints, or that
have pinholes may not work properly.

● The following CD/DVDs are not guaranteed

to play:

– Copy control compact discs (CCCD)

– Recordable compact discs (CD-R)

– Rewritable compact discs (CD-RW)

– Recordable DVDs (DVD±R, DVD±R DL)

– Rewritable DVDs (DVD±RW, DVD±RW DL)

● Do not use the following CD/DVDs as they

may cause the CD/DVD player to malfunc-
tion.

– 3.1 in (8 cm) discs

– CD/DVDs that are not round

– CD/DVDs with a paper label

– CD/DVDs that are warped, scratched or

have abnormal edges

– This audio system can only play prere-

corded CD/DVDs. It has no capabilities to
record or burn CD/DVDs.

● If the CD/DVD cannot be played, one of the

following messages will be displayed.

Disc Read Error:

– Confirm that the CD/DVD is inserted cor-

rectly (the label side is facing up, etc.).

– Confirm that the CD/DVD is not bent or

warped and it is free of scratches.

Please Eject Disc:

– This may be an error due to the tempera-

ture inside the player being too high.
Remove the CD/DVD by pushing the EJECT
button, and after a short time reinsert the
CD/DVD. The CD/DVD can be played when
the temperature of the player returns to

LHA0484

Monitor, climate, audio, phone and voice recognition systems

4-47

췽

—

—
07/15/10—tbrooks

墍

normal. If the error persists, consult your
local retailer.

Unplayable File:

– The file may be copy protected.

– The file is not MP3, WMA, AAC, M4A or

DivX

姞 type.

Region Invalid:

– The DVD is not for region 1 or all regions.

Use DVDs with a region code “1”, “ALL” or
“1 included” for your DVD entertainment
system. (The region code

䊊

A

is displayed

as a small symbol printed on the top of
the DVD

䊊

B

.) This vehicle-installed DVD

player cannot play DVDs with a region
code other than “1” or “ALL”.

Copyright and trademark :

● The technology protected by the U.S. patent

and other intellectual property rights owned
by Macrovision Corporation and other right
holders is adopted for this system.

● This copyright protected technology cannot

be used without a permit from Macrovision
Corporation. It is limited to be personal use,
etc., as long as the permit from Macrovision
Corporation is not issued.

● Modifying or disassembling is prohibited.

● Dolby digital is manufactured under license

from Dolby Laboratories, Inc.

● Dolby and the double D mark “

” are

trademarks of Dolby Laboratories, Inc.

● DTS and DTS 2.0 “

” are registered

trademarks of DTS, Inc.

● DTS and DTS Digital Surround “

” are

registered trademarks of Digital Theater Sys-
tems, Inc.

Parental level (parental control) :

DVDs with the parental control setting can be
played with this system. Please use your own
judgement to set the parental control with the
system.

Disc selection :

The following disc formats can be played with
the DVD drive.

● DVD-VIDEO
● DVD-AUDIO
● VIDEO-CD
● CD-DA (Conventional Compact Disc)
● DTS-CD
*DVD-AUDIO may not be playable depending on
the system.

USB (Universal Serial Bus)

This system supports various USB memory
sticks, USB hard drives and iPod

姞 players.

There are some USB devices which may not be
supported with this system.

● Make sure that the USB device is connected

correctly into the USB connector.

● Do not force the memory stick or USB cable

into the USB connector. This could damage
the connector.

● During cold weather or rainy days, the player

may malfunction due to humidity. If this
occurs, remove the USB device and dehu-
midify or ventilate the USB player com-
pletely.

● The USB player sometimes cannot function

when the passenger compartment tempera-
ture is extremely high. Decrease the tem-
perature before use.

● Do not leave USB memory in a place prone to

static electricity or where the air conditioner
blows directly. The data in the USB memory
may be damaged.

● The vehicle is not equipped with a USB

memory stick.

4-48

Monitor, climate, audio, phone and voice recognition systems

췽

—

—
07/15/10—tbrooks

墍

● A USB device cannot be formatted with this

system. To format a USB device, use a
personal computer.

● Partitioned USB devices may not be played

correctly.

● Some characters used in other languages

(Chinese, Japanese, etc.) are not displayed
properly on the vehicle center screen. Using
English language characters with a USB de-
vice is recommended.

● Do not connect a USB device if a connector

or cable is wet. Allow the cable and/or
connectors to dry completely before con-
necting the USB device. If the connector is
exposed to fluids other than water, evapora-
tive residue may cause a short between the
connector pins.

● Large video podcast files cause slow re-

sponses in an iPod

姞. The vehicle center

display may momentarily black out, but it
will soon recover.

● If an iPod姞 automatically selects large video

podcast files while in the shuffle mode, the
vehicle center display may momentarily
black out, but it will soon recover.

● Audiobooks may not play in the same order

as they appear on an iPod

姞.

● An iPod nano姞 (1st Generation) may remain

in fast forward or rewind mode if it is
connected during a seek operation. In this
case, please manually reset the iPod

姞.

● An iPod nano姞 (2nd Generation) will con-

tinue to fast forward or rewind if it is discon-
nected during a seek operation.

● An incorrect song title may appear when the

Play Mode is changed while using the iPod
nano

姞 (2nd Generation)

iPod

姞 is a trademark of Apple Inc., registered in

the U.S. and other countries.

Compressed Audio Files (MP3/WMA/
AAC)

Explanation of terms :

● MP3 — MP3 is short for Moving Pictures

Experts Group Audio Layer 3. MP3 is the
most well known compressed digital audio
file format. This format allows for near “CD
quality” sound, but at a fraction of the size
of normal audio files. MP3 conversion of an
audio track can reduce the file size by
approximately a 10:1 ratio (Sampling: 44.1
kHz, Bit rate: 128 kbps) with virtually no
perceptible loss in quality. The compression
reduces certain parts of sound that seem
inaudible to most people.

● WMA — Windows Media Audio (WMA) is a

compressed audio format created by Micro-
soft as an alternative to MP3. The WMA
codec offers greater file compression than
the MP3 codec, enabling storage of more
digital audio tracks in the same amount of
space when compared to MP3s at the same
level of quality.

● AAC/M4A — Advanced Audio Coding (AAC) is

a lossy audio compression format. Audio
files that have been encoded with AAC are
generally smaller in size and deliver a higher
quality of sound than MP3.

● Bit rate — Bit rate denotes the number of

bits per second used by a digital music file.
The size and quality of a compressed digital
audio file is determined by the bit rate used
when encoding the file.

● Sampling frequency — Sampling frequency

is the rate at which the samples of a signal
are converted from analog to digital (A/D
conversion) per second.

● Multisession — Multisession is one of the

methods for writing data to media. Writing
data once to the media is called a single
session, and writing more than once is
called a multisession.

● ID3/WMA Tag — The ID3/WMA tag is the part

of the encoded MP3 or WMA file that con-

Monitor, climate, audio, phone and voice recognition systems

4-49

췽

—

—
07/15/10—tbrooks

墍
