If the brakes do not operate properly, have the

brakes checked by an INFINITI dealer.

Self-adjusting brakes

Your vehicle is equipped with self-adjusting

brakes.
The front and rear disc-type brakes self-adjust

every time the brake pedal is applied.

WARNING

See an INFINITI dealer for a brake system

check if the brake pedal height does not

return to normal.

Brake pad wear indicators

The disc brake pads on your vehicle have audible

wear indicators. When a brake pad requires re-

placement, a high pitched scraping or screech-

ing sound will be heard when the vehicle is in

motion. The noise will be heard whether or not the

brake pedal is depressed. Have the brakes

checked as soon as possible if the wear indicator

sound is heard.
Under some driving or climate conditions, occa-

sional brake squeak, squeal or other noise may

be heard. Occasional brake noise during light to

moderate stops is normal and does not affect the

function or performance of the brake system.

Proper brake inspection intervals should

be followed. For additional information, see the

Maintenance Log section of your “INFINITI Ser-

vice and Maintenance Guide” booklet for mainte-

nance intervals.

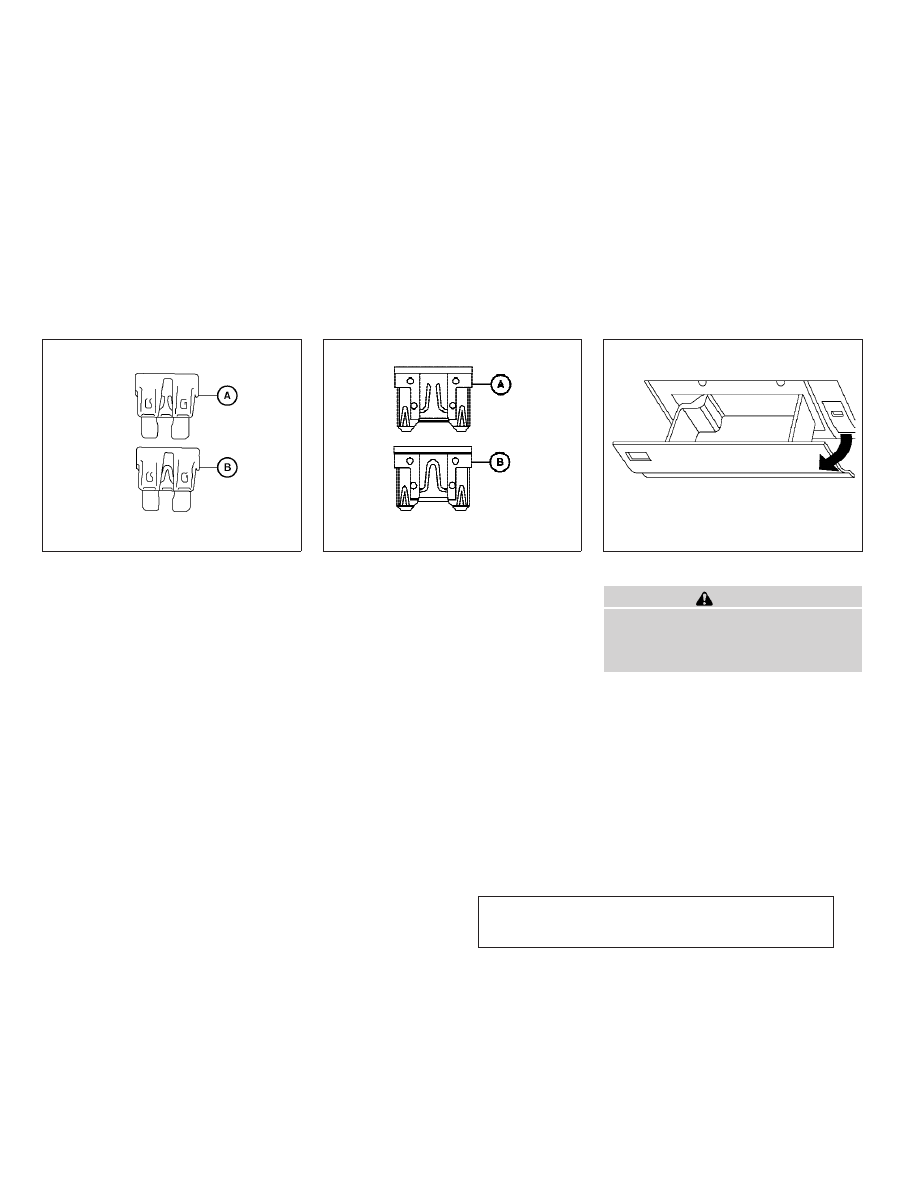

Two types of fuses are used. Type

s

A

is used in

the fuse boxes in the engine compartment. Type

s

B

is used in the passenger compartment fuse

box.
Type A fuses are provided as spare fuses. They

are stored in the passenger compartment fuse

box.
Type A fuses can be installed in the engine com-

partment and passenger compartment fuse

boxes.

LDI0455

BRAKES

FUSES

8-22

Maintenance and do-it-yourself

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

If a type A fuse is used to replace a type B fuse,

the type A fuse will not be level with the fuse

pocket as shown in the illustration. This will not

affect the performance of the fuse. Make sure the

fuse is installed in the fuse box securely.
Type B fuses cannot be installed in the under-

hood fuse boxes. Only use type A fuses in the

underhood fuse boxes.

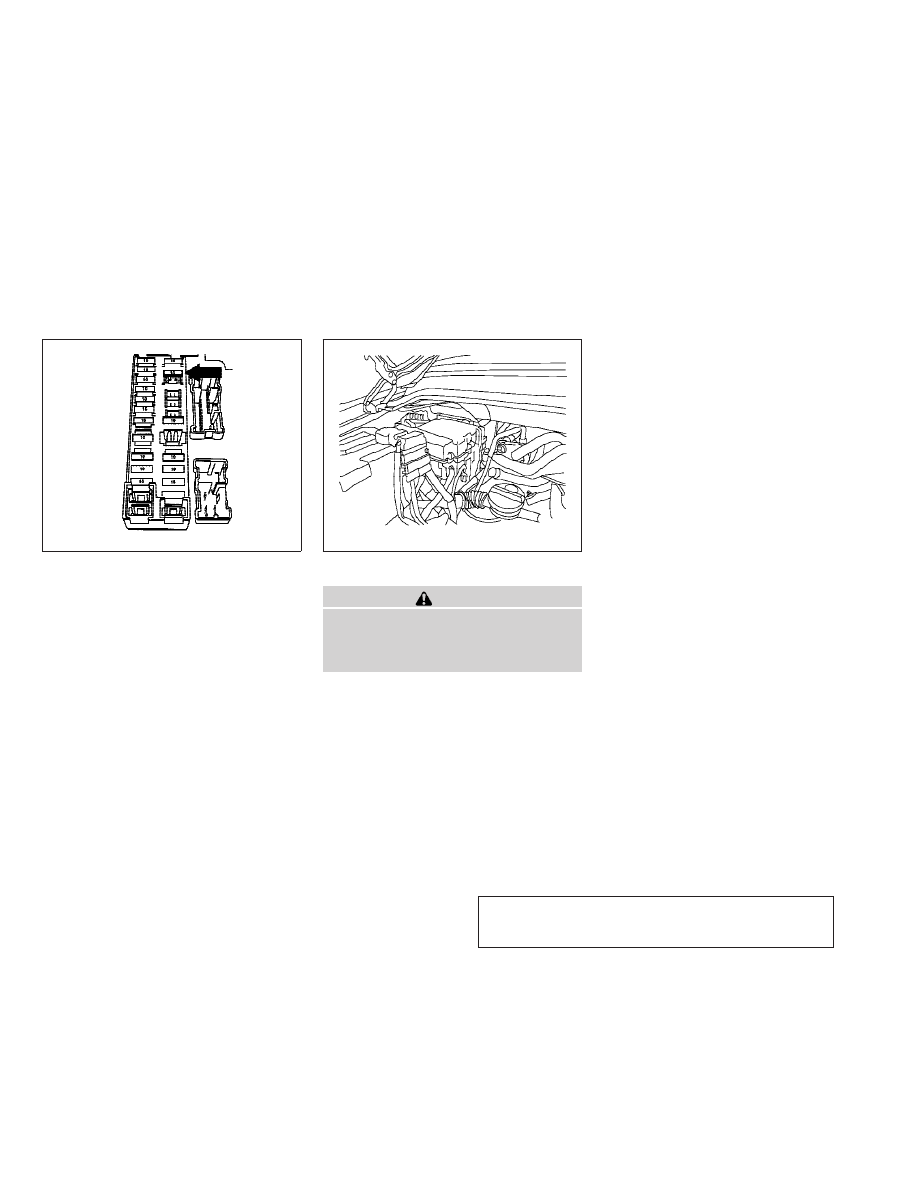

ENGINE COMPARTMENT

CAUTION

Never use a fuse of a higher or lower

amperage rating than specified on the

fuse box cover. This could damage the

electrical system or cause a fire.

If any electrical equipment does not come on,

check for an open fuse.

1. Be sure the ignition switch and the headlight

switch are OFF.

2. Open the engine hood.

3. Remove the fuse box cover by pushing the

tab and lifting the cover up.

4. Remove the fuse with the fuse puller. The

fuse puller is located in the center of the fuse

block in the passenger compartment.

LDI0457

LDI0380

Maintenance and do-it-yourself

8-23

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

5. If the fuse is open

s

A

, replace it with a new

fuse

s

B

.

6. If a new fuse also opens, have the electrical

system checked and repaired by an INFINITI

dealer.

Fusible links

If the electrical equipment does not operate and

fuses are in good condition, check the fusible

links. If any of these fusible links are melted,

replace with only genuine NISSAN parts.

PASSENGER COMPARTMENT

CAUTION

Never use a fuse of a higher or lower

amperage rating than specified on the

fuse box cover. This could damage the

electrical system or cause a fire.

If any electrical equipment does not operate,

check for an open fuse.

1. Be sure the ignition switch and the headlight

switch are OFF.

2. Open the glove box to access the fuse box

cover.

Type A

WDI0452

Type B

LDI0456

LDI0618

8-24

Maintenance and do-it-yourself

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

3. Pull the fuse box cover to remove.
4. Remove the fuse with the fuse puller.
5. If the fuse is open, replace it with an equiva-

lent good fuse.

6. Push the fuse box cover to install.
7. If a new fuse also opens, have the electrical

system checked and repaired by an INFINITI

dealer.

CAUTION

Be careful not to allow children to swallow

the battery and removed parts.

WDI0620

BATTERY REPLACEMENT

Maintenance and do-it-yourself

8-25

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

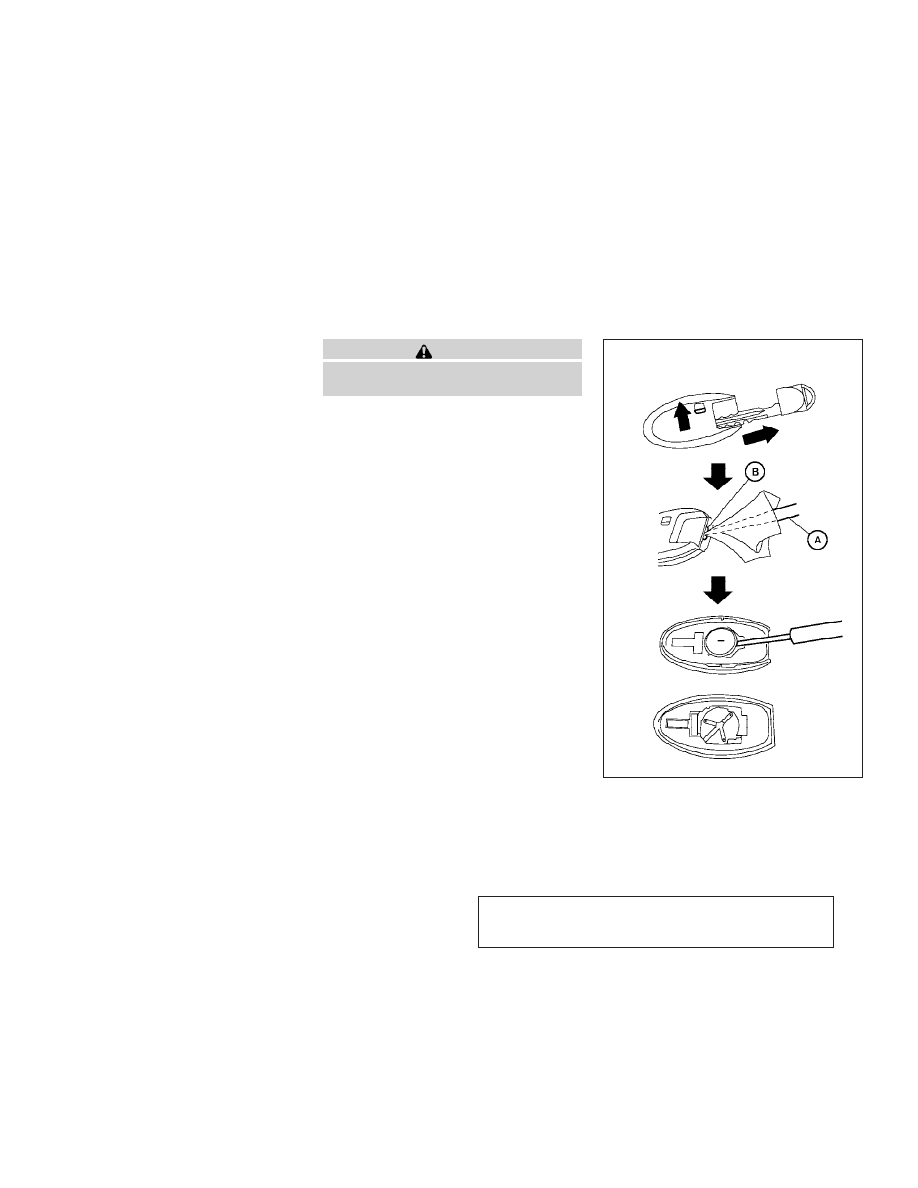

INTELLIGENT KEY

Replace the battery in the Intelligent Key as fol-

lows:

1. Remove the mechanical key from the Intelli-

gent Key.

2. Insert a small screwdriver

s

A

into the slit

s

B

of the corner and twist it to separate the

upper part from the lower part. Use a cloth to

protect the casing.

3. Replace the battery with a new one.

Recommended battery: CR2025 or equiva-

lent.
● Do not touch the internal circuit and elec-

tric terminals as doing so could cause a

malfunction.

● Hold the battery by the edges. Holding

the battery across the contact points will

seriously deplete the storage capacity.

● Make sure that the + side faces the bot-

tom of the case.

4. Close the lid securely as illustrated

s

C

s

D

.

5. Operate the buttons to check the operation.

See an INFINITI dealer if you need assistance for

replacement.
FCC Notice:
Changes or modifications not expressly ap-
proved by the party responsible for compli-
ance could void the user’s authority to op-
erate the equipment.

This device complies with Part 15 of the
FCC Rules and RSS-210 of Industry
Canada.

Operation is subject to the following two

conditions: (1) This device may not cause

harmful interference, and (2) this device

must accept any interference received, in-

cluding interference that may cause undes-

ired operation of the device.

WDI0621

8-26

Maintenance and do-it-yourself

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

HEADLIGHTS

Replacing the xenon headlight bulb

(Low-beam)

If replacement is required, see an INFINITI dealer.

WARNING

c

HIGH VOLTAGE

When xenon headlights are on, they pro-

duce a high voltage. To prevent an electric

shock, never attempt to modify or disas-

semble. Always have your xenon head-

lights replaced at an INFINITI dealer. For

additional information, see “Headlight

and turn signal switch” in the “Instru-

ments and controls” section.

Replacing the halogen headlight bulb

(High-beam)

The headlight is a semi-sealed beam type which

uses a replaceable headlight (halogen) bulb. Be-

cause the headlight assembly must be removed

from the vehicle for bulb replacement, see your

INFINITI dealer.

CAUTION

● High pressure halogen gas is sealed

inside the halogen bulb. The bulb may

break if the glass envelope is scratched

or the bulb is dropped.

● When handling the bulb, do not touch

the glass envelope.

● DO NOT TOUCH THE BULB WITH BARE

HANDS.

● Use the same number and wattage as

originally installed:
Low beam:

Wattage: 35

Bulb no.: D2R*

High beam:

Wattage: 60

Bulb no.: 9005*

*: Always check with the Parts Depart-

ment at an INFINITI dealer for the latest

parts information.

● Do not leave the bulb out of the head-

light reflector for a long period of time

as dust, moisture and smoke may enter

the headlight body and affect the per-

formance of the headlight.

● Aiming is not necessary after replacing

the bulb. When aiming adjustment is

necessary, contact an INFINITI dealer.

Fog may temporarily form inside the lens of the

exterior lights in the rain or in a car wash. A

temperature difference between the inside and

the outside of the lens causes the fog. This is not

a malfunction. If large drops of water collect

inside the lens, contact an INFINITI dealer.

LIGHTS

Maintenance and do-it-yourself

8-27

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

EXTERIOR AND INTERIOR LIGHTS

Item

Wattage (W)

Bulb No.

Headlight assembly*

High

60/65

HB3/9005

Low

35

D2R

Park

7

3057K & 916

Sidemarker

7

916

Front fog light*

55

H3

Turn*

21

7440

Puddle light

8

906

Side turn signal light*

(LED)

—

Room/map lights

8

—

Personal lights

6

WXW5Z

Footwell*

3.4

158

Glove box light*

3.4

158

Vanity mirror light

1.32

—

Step light

3.8

194

Cargo light

8

AL67

High-mounted stop light*

(LED)

—

Rear combination light

Tail/Stop*

(LED)

—

Backup (reversing)*

—

—

Turn

27

3156K

License plate light*

—

—

* See an INFINITI dealer for replacement.
Always check with the Parts Department at an INFINITI dealer for the latest parts information.

8-28

Maintenance and do-it-yourself

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

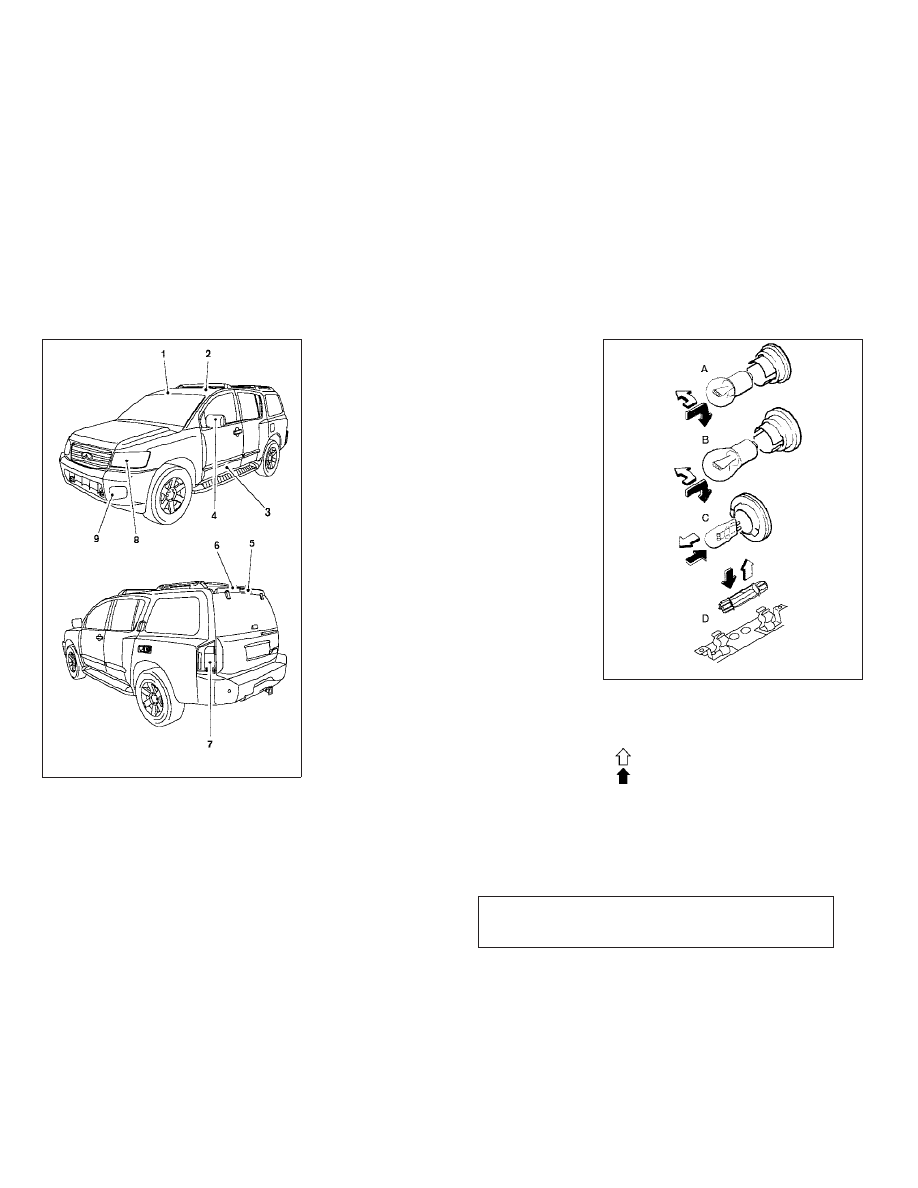

1.

Room/map light

2.

Front personal lights

3.

Step light

4.

Puddle light/Side turn signal light

5.

High-mount stoplight

6.

Cargo light

7.

Rear turn signal light

8.

Headlight assembly

9.

Fog light

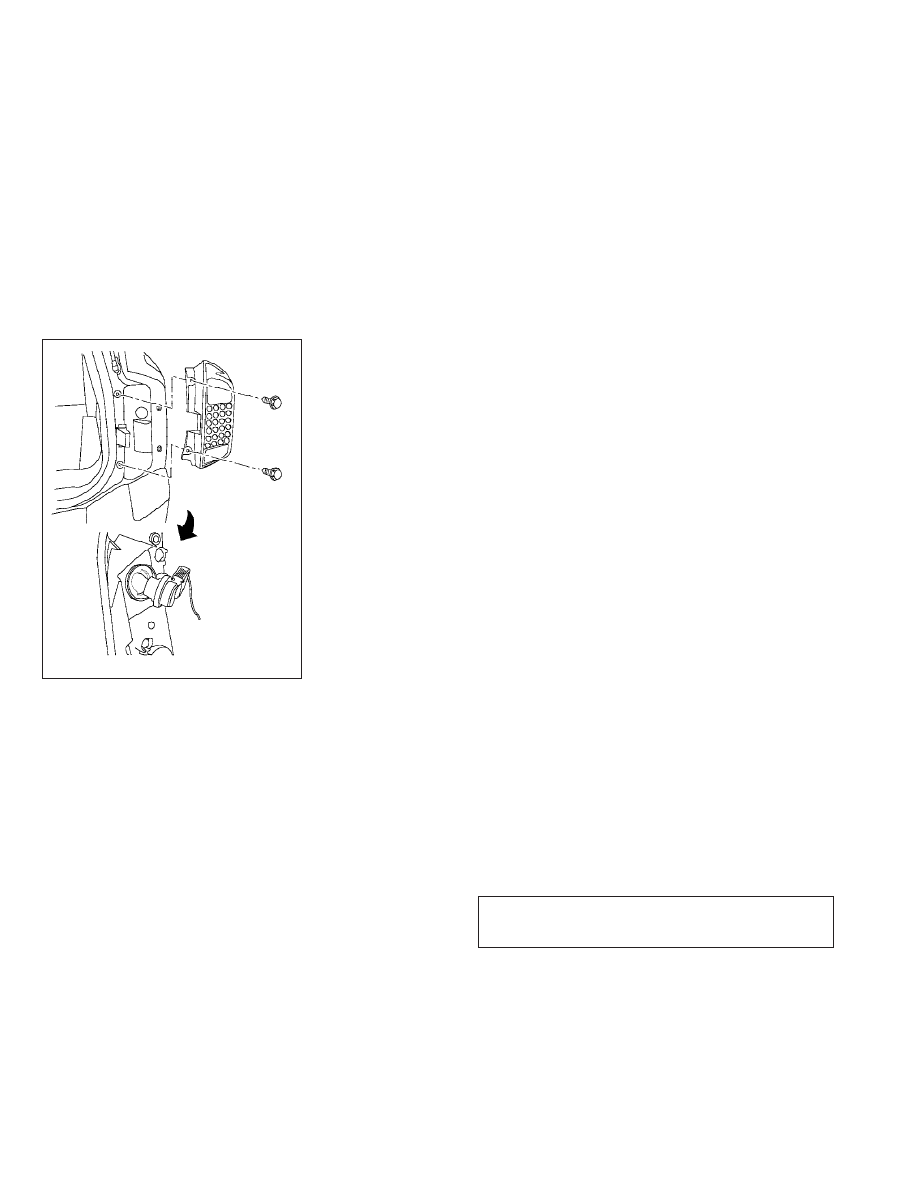

Replacement procedures

All other lights are either type A, B, C or D. When

replacing a bulb, first remove the lens, lamp

and/or cover.

Indicates bulb removal
Indicates bulb installation

LDI0416

WDI0263

Maintenance and do-it-yourself

8-29

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—debbie

X

Use a cloth

s

1

to protect the housing.

Use a cloth

s

1

to protect the housing.

Use a cloth

s

1

to protect the housing.

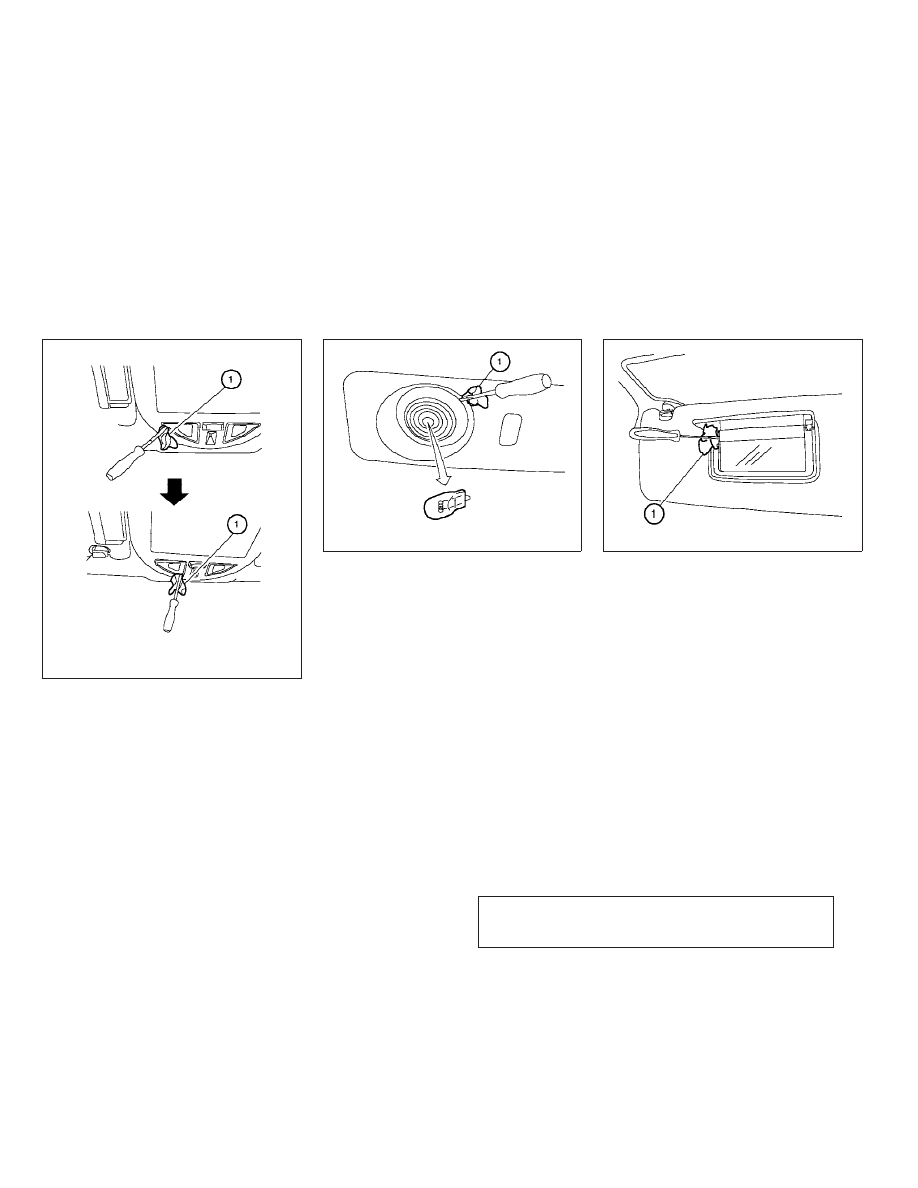

Room/map lights

LDI0389

Personal lights

LDI0364

Vanity mirror

LDI0385

8-30

Maintenance and do-it-yourself

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

Use a cloth

s

1

to protect the housing.

Use a cloth

s

1

to protect the housing.

Use a cloth

s

1

to protect the housing.

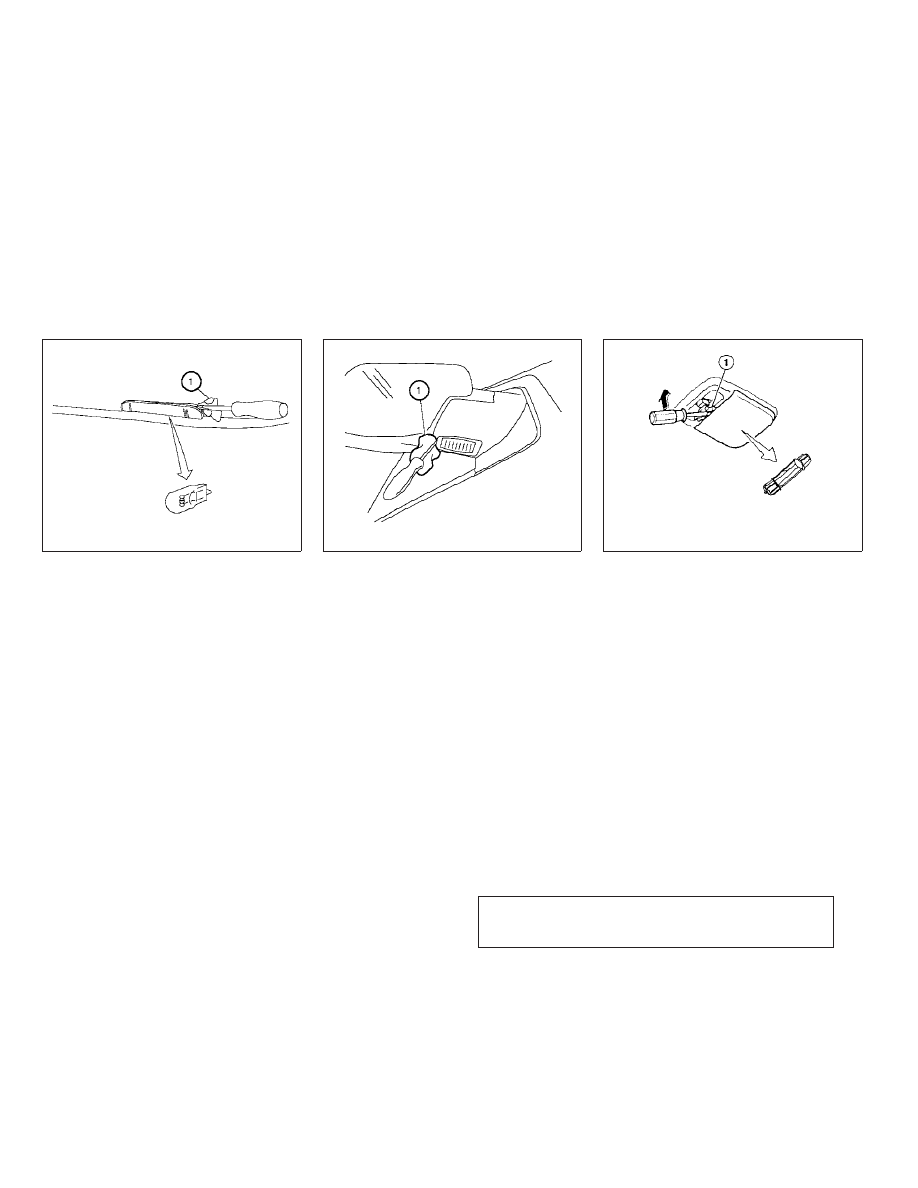

Step light

LDI0341

Puddle light

LDI0388

Cargo light

WDI0233

Maintenance and do-it-yourself

8-31

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

If you have a flat tire, see the “In case of

emergency” section of this manual.

TIRE PRESSURE
Tire Pressure Monitoring System

(TPMS)

This vehicle is equipped with the Tire

Pressure Monitoring System (TPMS). It

monitors tire pressure of all tires except

the spare. When the low tire pressure

warning light is lit, one or more of your

tires is significantly under-inflated. The

system also displays pressure of all tires

(except the spare tire) on the display

screen by sending a signal from a sensor

that is installed in each wheel.
The TPMS will activate only when the

vehicle is driven at speeds above 16 MPH

(26 km/h). Also, this system may not de-

tect a sudden drop in tire pressure (for

example a flat tire while driving).
For more details, refer to “Low tire pres-

sure warning light”in the “Instruments and

controls” section, “Tire pressure informa-

tion”in the “Monitor, climate, audio, phone

and voice recognition systems” section,

“Tire Pressure Monitoring System” in the

“Starting and driving” section, and “Flat

tire” in the “In case of emergency” section.

Tire inflation pressure

Check the tire pressures (including the

spare) often and always prior to long dis-

tance trips. The recommended tire pres-

sure specifications are shown on the

F.M.V.S.S./C.M.V.S.S. certification label

or the Tire and Loading Information label

under the “Cold Tire Pressure” heading.

The Tire and Loading Information label is

affixed to the driver side center pillar. Tire

pressures should be checked regularly

because:

● Most tires naturally lose air over time.
● Tires can lose air suddenly when

driven over potholes or other objects

or if the vehicle strikes a curb while

parking.

The tire pressures should be checked

when the tires are cold. The tires are

considered COLD after the vehicle has

Rear turn signal light

WDI0415

WHEELS AND TIRES

8-32

Maintenance and do-it-yourself

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

been parked for 3 or more hours, or driven

less than 1 mile (1.6 km) at moderate

speeds.
Incorrect tire pressure, including un-

der inflation, may adversely affect

tire life and vehicle handling.

WARNING

● Improperly inflated tires can fail

suddenly and cause an accident.

● The Gross Vehicle Weight Rating

(GVWR)

is

located

on

the

F.M.V.S.S./C.M.V.S.S.

certifica-

tion label. The vehicle weight ca-

pacity is indicated on the Tire and

Loading Information label (if so

equipped). Do not load your ve-

hicle beyond this capacity. Over-

loading your vehicle may result in

reduced tire life, unsafe operat-

ing conditions due to premature

tire failure, or unfavorable han-

dling characteristics and could

also lead to a serious accident.

Loading beyond the specified ca-

pacity may also result in failure of

other vehicle components.

● Before taking a long trip, or

whenever you heavily load your

vehicle, use a tire pressure gauge

to ensure that the tire pressures

are at the specified level.

● Do not drive your vehicle over

85 MPH (137 km/h) unless it is

equipped with high speed rated

tires. Driving faster than 85 MPH

(137 km/h) may result in tire fail-

ure, loss of control and possible

injury.

● For additional information re-

garding tires, refer to “Important

Tire Safety Information” (US) or

“Tire

Safety

Information”

(Canada) in the Warranty Infor-

mation Booklet.

Maintenance and do-it-yourself

8-33

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

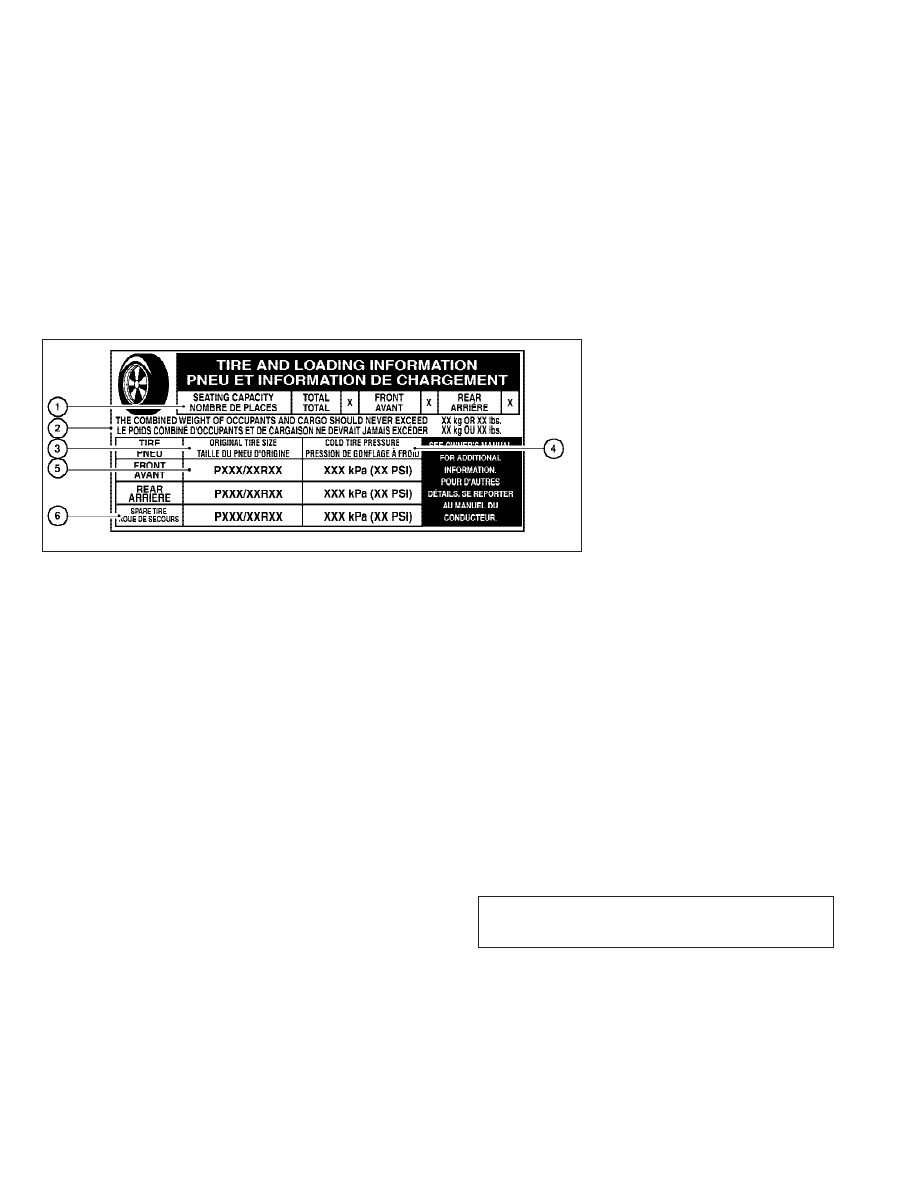

Tire and loading information label

s

1

Seating capacity: The maximum num-

ber of occupants that can be seated

in the vehicle.

s

2

Vehicle load limit: See loading infor-

mation in the “Technical and con-

sumer information” section.

s

3

Original tire size: The size of the tires

originally installed on the vehicle at

the factory.

s

4

Cold tire pressure: Inflate the tires to

this pressure when the tires are cold.

Tires are considered COLD after the

vehicle has been parked for 3 or more

hours, or driven less than 1 mile

(1.6 km) at moderate speeds. The

recommended cold tire inflation is set

by the manufacturer to provide the

best balance of tire wear, vehicle

handling, driveability, tire noise, etc.,

up to the vehicle’s GVWR.

s

5

Tire size – refer to “Tire labeling” later

in this section.

s

6

Spare tire size or compact spare tire

size (if so equipped).

LDI0485

8-34

Maintenance and do-it-yourself

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

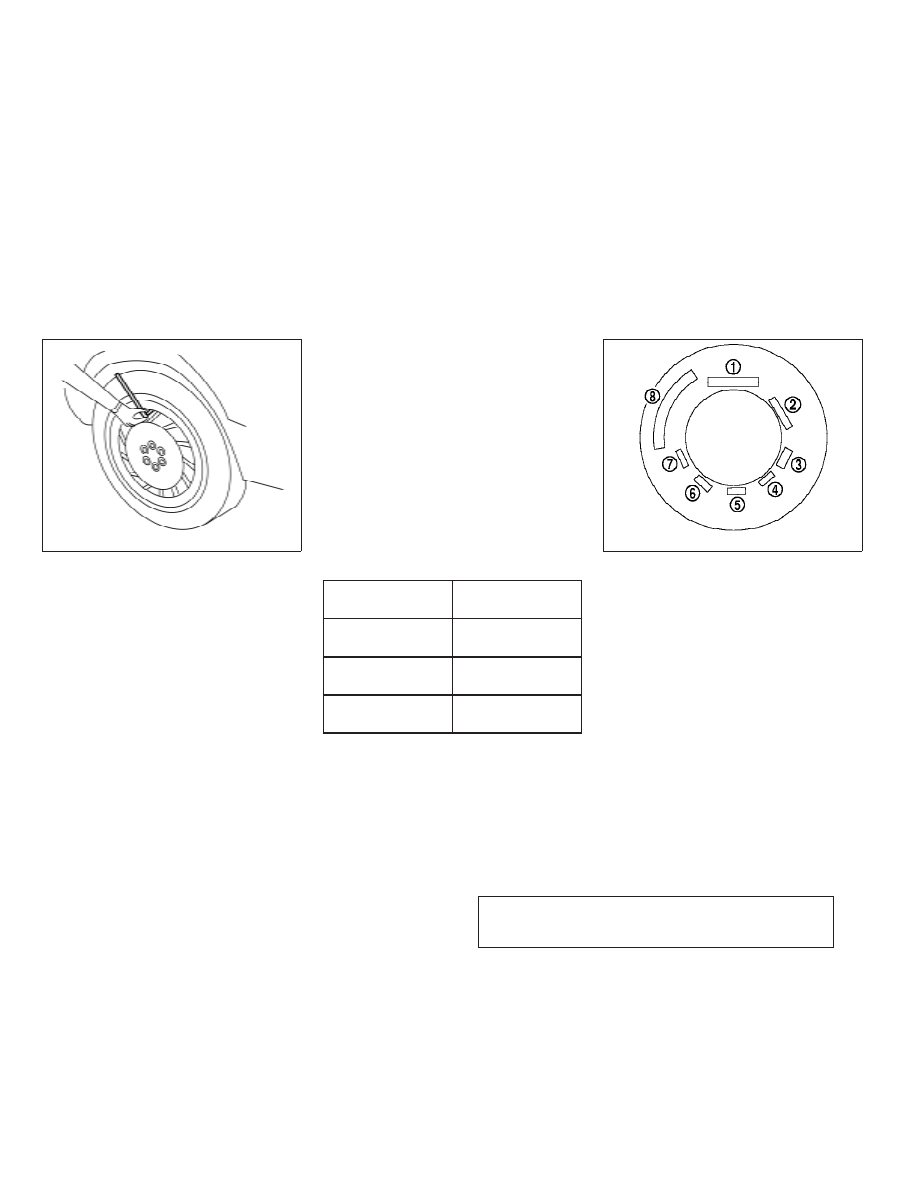

Checking tire pressure

1. Remove the valve stem cap from the

tire.

2. Press the pressure gauge squarely

onto the valve stem. Do not press too

hard or force the valve stem side-

ways, or air will escape. If the hissing

sound of air escaping from the tire is

heard while checking the pressure,

reposition the gauge to eliminate this

leakage.

3. Remove the gauge.

4. Read the tire pressure on the gauge

stem and compare to the specifica-

tion shown on the Tire and Loading

Information label.

5. Add air to the tire as needed. If too

much air is added, press the core of

the valve stem briefly with the tip of

the gauge stem to release pressure.

Recheck the pressure and add or

release air as needed.

6. Install the valve stem cap.
7. Check the pressure of all other tires,

including the spare.

Size

Cold Tire Inflation

Pressure

Front Original Tire:

P275/60R20

240 kPa, 35 PSI

Rear Original Tire:

P275/60R20

240 kPa, 35 PSI

Spare Tire:

P275/60R20

240 kPa, 35 PSI

TIRE LABELING

Federal law requires tire manufacturers to

place standardized information on the

sidewall of all tires. This information iden-

tifies and describes the fundamental

characteristics of the tire and also pro-

vides the tire identification number (TIN)

for safety standard certification. The TIN

can be used to identify the tire in case of a

recall.

LDI0430

Example

WDI0394

Maintenance and do-it-yourself

8-35

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

s

1

Tire size (example: P215/65R15 95H)

1. P: The

9P9 indicates the tire is de-

signed for passenger vehicles (not all

tires have this information).

2. Three-digit number (215): This num-

ber gives the width in millimeters of

the tire from sidewall edge to side-

wall edge.

3. Two-digit number (65): This number,

known as the aspect ratio, gives the

tire’s ratio of height to width.

4. R: The

9R9 stands for radial.

5. Two-digit number (15): This number

is the wheel or rim diameter in inches.

6. Two- or three-digit number (95): This

number is the tire’s load index. It is a

measurement of how much weight

each tire can support. You may not

find this information on all tires be-

cause it is not required by law.

7. H: Tire speed rating. You should not

drive the vehicle faster than the tire

speed rating.

Example

WDI0395

8-36

Maintenance and do-it-yourself

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

s

2

TIN (Tire Identification Number) for a

new tire (example: DOT XX XX XXX

XXXX)

1. DOT: Abbreviation for the

9Depart-

ment Of Transportation.

9 The symbol

can be placed above, below or to the

left or right of Tire Identification Num-

ber.

2. Two-digit

code:

Manufacturer’s

identification mark

3. Two-digit code: Tire size

4. Three-digit code: Tire type code

(Optional)

5. Three-digit code: Date of Manufac-

ture

6. Four numbers represent the week

and year the tire was built. For ex-

ample, the numbers 3103 means the

31st week of 2003. If these numbers

are missing, then look on the other

sidewall of the tire.

s

3

Tire ply composition and material

The number of layers or plies of rubber-

coated fabric in the tire. Tire manufactur-

ers also must indicate the materials in the

tire, which include steel, nylon, polyester,

and others.

s

4

Maximum permissible inflation pres-

sure
This number is the greatest amount of air

pressure that should be put in the tire. Do

not exceed the maximum permissible in-

flation pressure.

s

5

Maximum load rating

This number indicates the maximum load

in kilograms and pounds that can be car-

ried by the tire. When replacing the tires

on the vehicle, always use a tire that has

the same load rating as the factory in-

stalled tire.

s

6

Term of “tubeless” or “tube type”

Indicates whether the tire requires an in-

ner tube (“tube type”) or not (“tubeless”).

Example

WDI0396

Maintenance and do-it-yourself

8-37

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X
