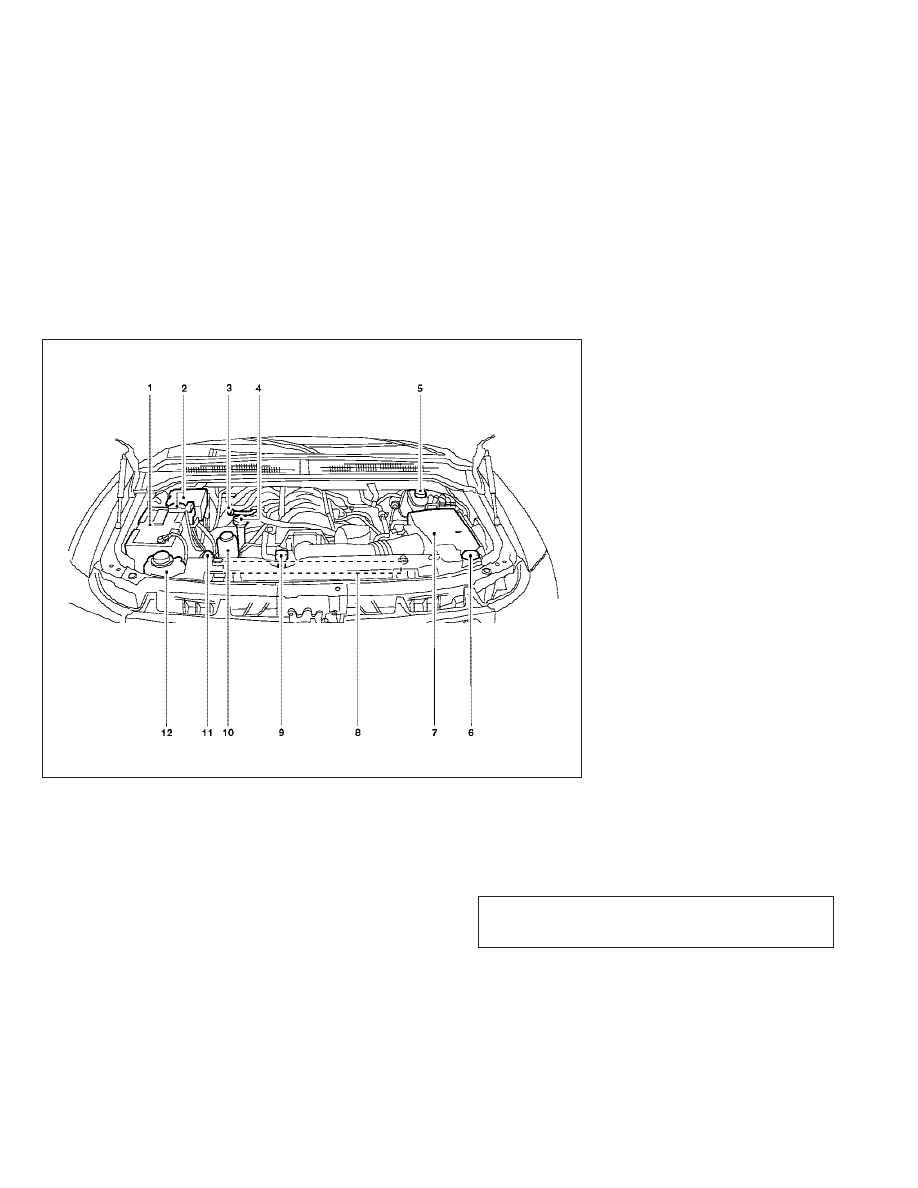

1.

Battery

2.

Fuse/fusible link box

3.

Transmission dipstick

4.

Engine oil filler cap

5.

Brake fluid reservoir

6.

Windshield washer fluid reservoir

7.

Air cleaner

8.

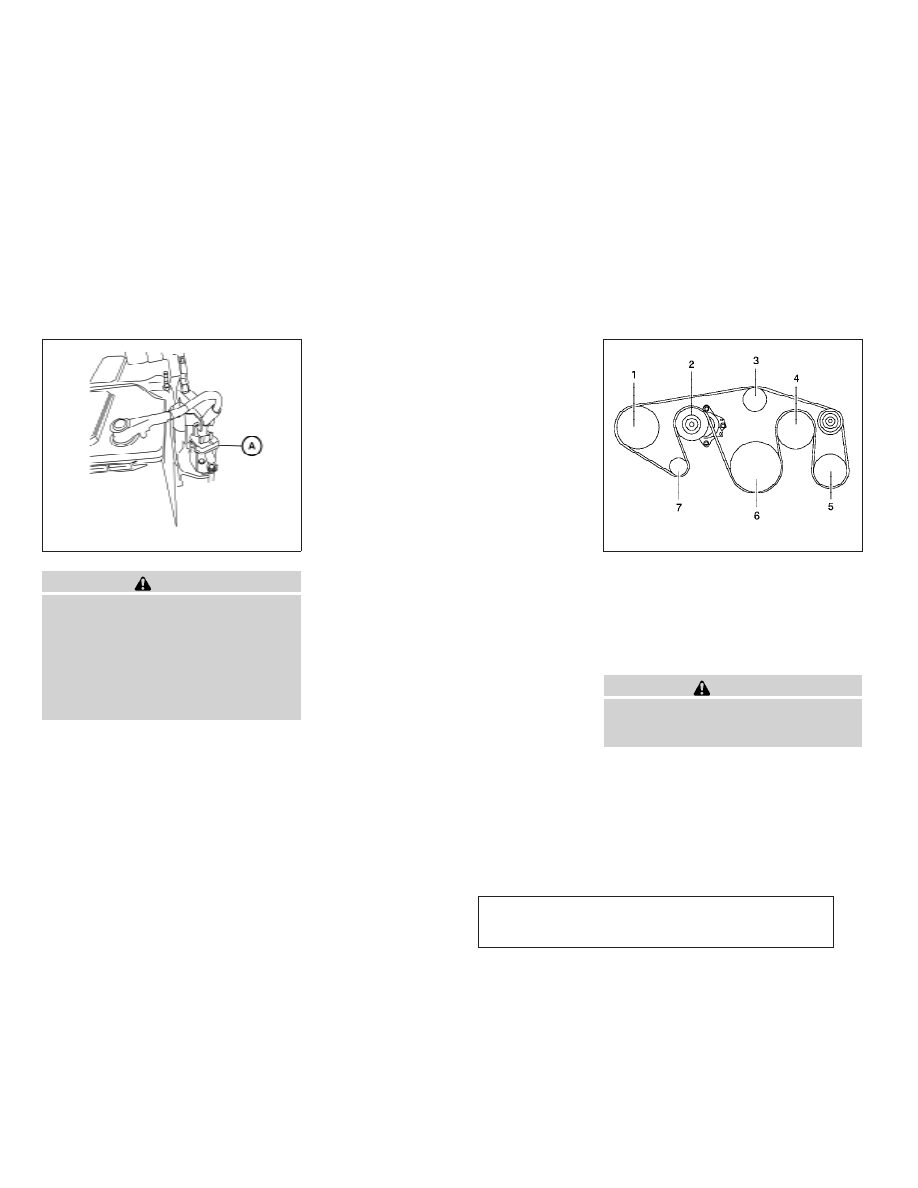

Drive belt location

9.

Radiator cap

10. Power steering fluid reservoir

11. Engine oil dipstick

12. Engine coolant reservoir

NOTE:
Engine cover removed for clarity.

WDI0630

ENGINE COMPARTMENT CHECK

LOCATIONS

8-6

Maintenance and do-it-yourself

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

The engine cooling system is filled at the factory

with Genuine NISSAN Long Life Antifreeze/

Coolant to provide year-round anti-freeze and

coolant protection.The anti-freeze solution con-

tains rust and corrosion inhibitors. Additional en-

gine cooling system additives are not necessary.

WARNING

● Never remove the radiator or coolant

reservoir cap when the engine is hot.

Wait until the engine and radiator cool

down. Serious burns could be caused

by high pressure fluid escaping from

the radiator. See precautions in “If your

vehicle overheats” found in the “In case

of emergency” section of this manual.

● The radiator is equipped with a pres-

sure type radiator cap. To prevent en-

gine damage, use only a genuine

NISSAN radiator cap.

CAUTION

When adding or replacing coolant, be sure

to use only a Genuine NISSAN Long Life

Antifreeze/Coolant (green) or equivalent

with the proper mixture ratio of 50% anti-

freeze and 50% demineralized or distilled

water. The use of other types of coolant

solutions or coolant colors, such as or-

ange, may damage the engine cooling

system.

Outside temperature

down to

Genuine
NISSAN

Long Life

Antifreeze/
Coolant or

equivalent

Demineral-

ized or dis-

tilled water

°C

°F

-35

-30

50%

50%

CHECKING ENGINE COOLANT

LEVEL

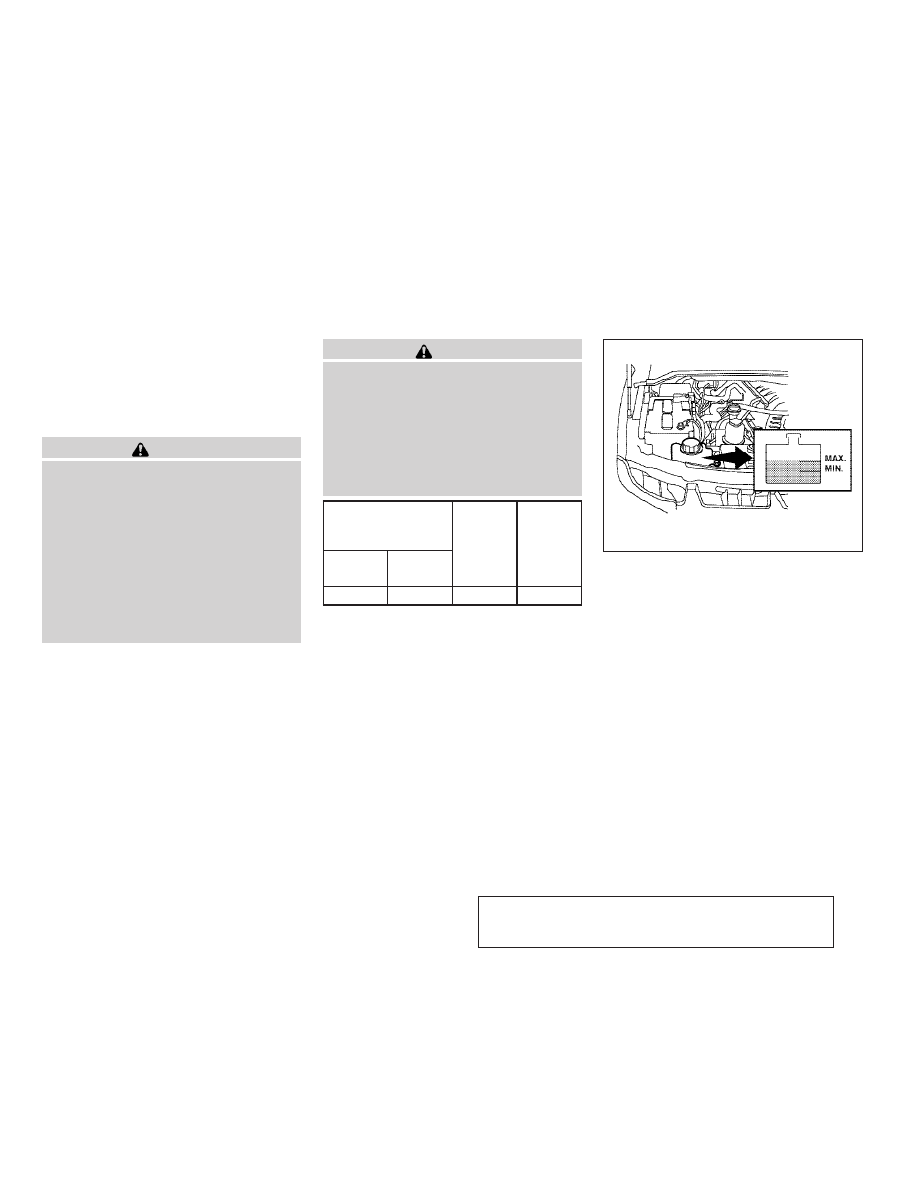

Check the coolant level in the reservoir when

the engine is cold. If the coolant level is below

the MIN level, add coolant to the MAX level. If the

reservoir is empty, check the coolant level in the

radiator when the engine is cold. If there is

insufficient coolant in the radiator, fill the radiator

with coolant up to the filler opening and also add

it to the reservoir up to the MAX level.
The engine coolant reservoir is a pressur-
ized tank. When installing the cap, tighten
it until a clicking sound is heard.

LDI0369

ENGINE COOLING SYSTEM

Maintenance and do-it-yourself

8-7

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

If the cooling system frequently requires
coolant, have it checked by an INFINITI
dealer.

CHANGING ENGINE COOLANT

An INFINITI dealer can change the engine cool-

ant. The service procedure can be found in the

INFINITI Service Manual.
Improper servicing can result in reduced
heater performance and engine overheat-
ing.

WARNING

● To avoid the danger of being scalded,

never change the coolant when the en-

gine is hot.

● Never remove the radiator or engine

coolant reservoir cap when the engine

is hot. Serious burns could be caused

by high pressure fluid escaping from

the radiator.

● Avoid direct skin contact with used

coolant. If skin contact is made, wash

thoroughly with soap or hand cleaner

as soon as possible.

● Keep coolant out of the reach of chil-

dren and pets.

Engine coolant must be disposed of properly.

Check your local regulations.

CHECKING ENGINE OIL LEVEL

1. Park the vehicle on a level surface and apply

the parking brake.

2. Start the engine and let it idle until it reaches

operating temperature.

3. Turn off the engine. Wait more than

10 minutes for the oil to drain back into

the oil pan.

4. Remove the dipstick and wipe it clean. Re-

insert it all the way.

LDI0370

ENGINE OIL

8-8

Maintenance and do-it-yourself

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

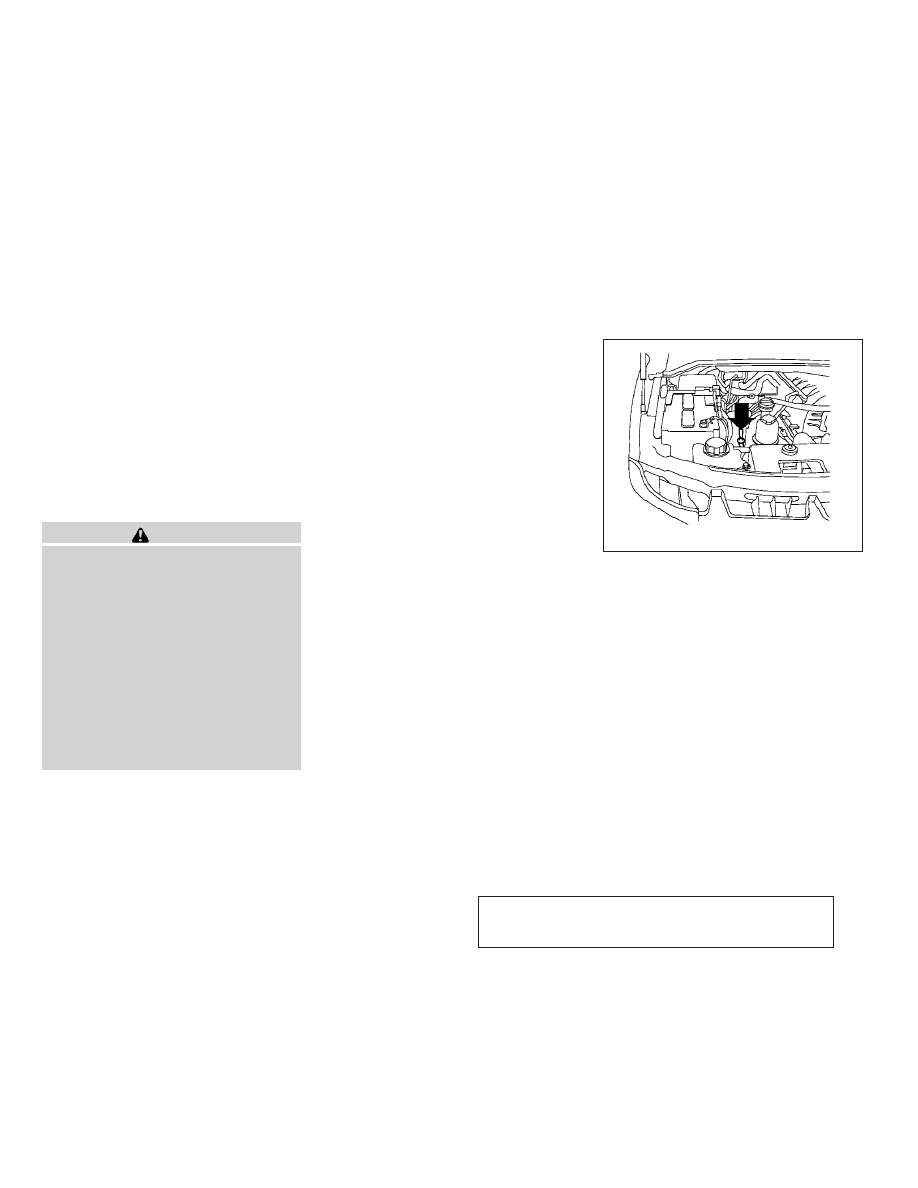

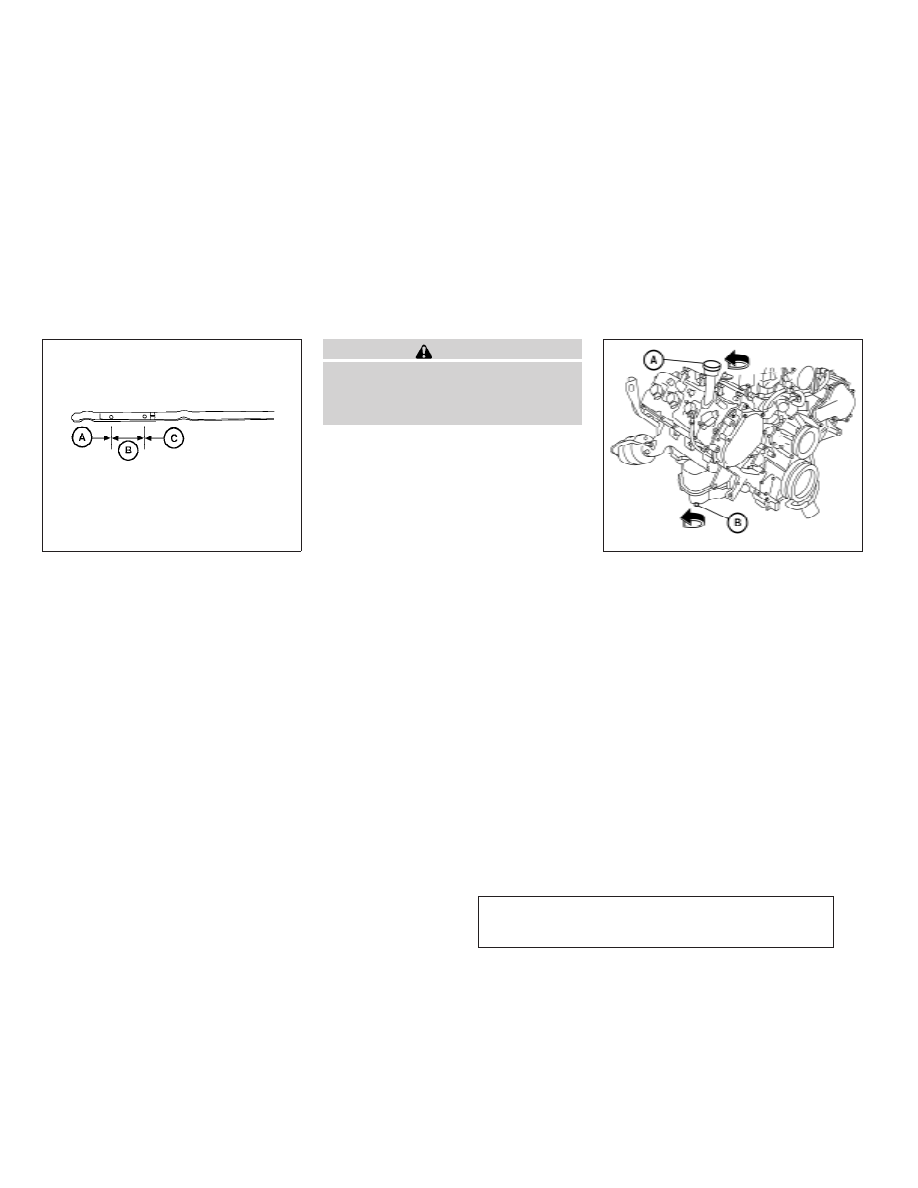

5. Remove the dipstick again and check the oil

level. It should be between the H (High) and

L (Low) marks

s

B

. This is the normal oper-

ating oil level range. If the oil level is below

the L (Low) mark

s

A

, remove the oil filler cap

and pour recommended oil through the

opening. Do not overfill

s

C

.

6. Recheck oil level with the dipstick.

It is normal to add some oil between oil
maintenance intervals or during the
break-in period, depending on the severity
of operating conditions.

CAUTION

Oil level should be checked regularly. Op-

erating the engine with an insufficient

amount of oil can damage the engine, and

such damage is not covered by warranty.

CHANGING ENGINE OIL

Change the engine oil and filter according to the

maintenance intervals shown in the “INFINITI

Service and Maintenance Guide”.

Vehicle set-up

1. Park the vehicle on a level surface and apply

the parking brake.

2. Start the engine and let it idle until it reaches

operating temperature, then turn it off.

3. Remove the oil filler cap

s

A

by turning it

counterclockwise.

LDI0371

WDI0504

Maintenance and do-it-yourself

8-9

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

4. Place a large drain pan under the drain plug

s

B

.

5. Remove the drain plug

s

B

with a wrench by

turning it counterclockwise and completely

drain the oil.
If the oil filter is to be changed, remove and

replace it at this time. See “Changing engine

oil filter” later in this section.

● Waste oil must be disposed of prop-

erly.

● Check your local regulations.

WARNING

● Prolonged and repeated contact with

used engine oil may cause skin cancer.

● Try to avoid direct skin contact with

used oil. If skin contact is made, wash

thoroughly with soap or hand cleaner

as soon as possible.

● Keep used engine oil out of reach of

children.

CAUTION

Be careful not to burn yourself. The engine

oil may be hot.

6. Clean and reinstall the drain plug and a new

washer. Securely tighten the drain plug with

a wrench. Do not use excessive force.
Drain plug tightening torque:

22 - 29 ft-lb (29 - 39 N·m)

7. Refill engine with recommended oil through

the oil filler opening, then install the oil filler

cap securely.
See “Capacities and recommended fuel/

lubricants” in the “Technical and consumer

information” section of this manual for drain

and refill capacity.
The drain and refill capacity depends on the

oil temperature and drain time. Use these

specifications for reference only. Always use

the dipstick to determine when the proper

amount of oil is in the engine.

8. Start the engine. Check for leakage around

the drain plug and oil filter. Correct as re-

quired.

9. Turn the engine off and wait more than

10 minutes. Check the oil level with the

dipstick. Add engine oil if necessary.

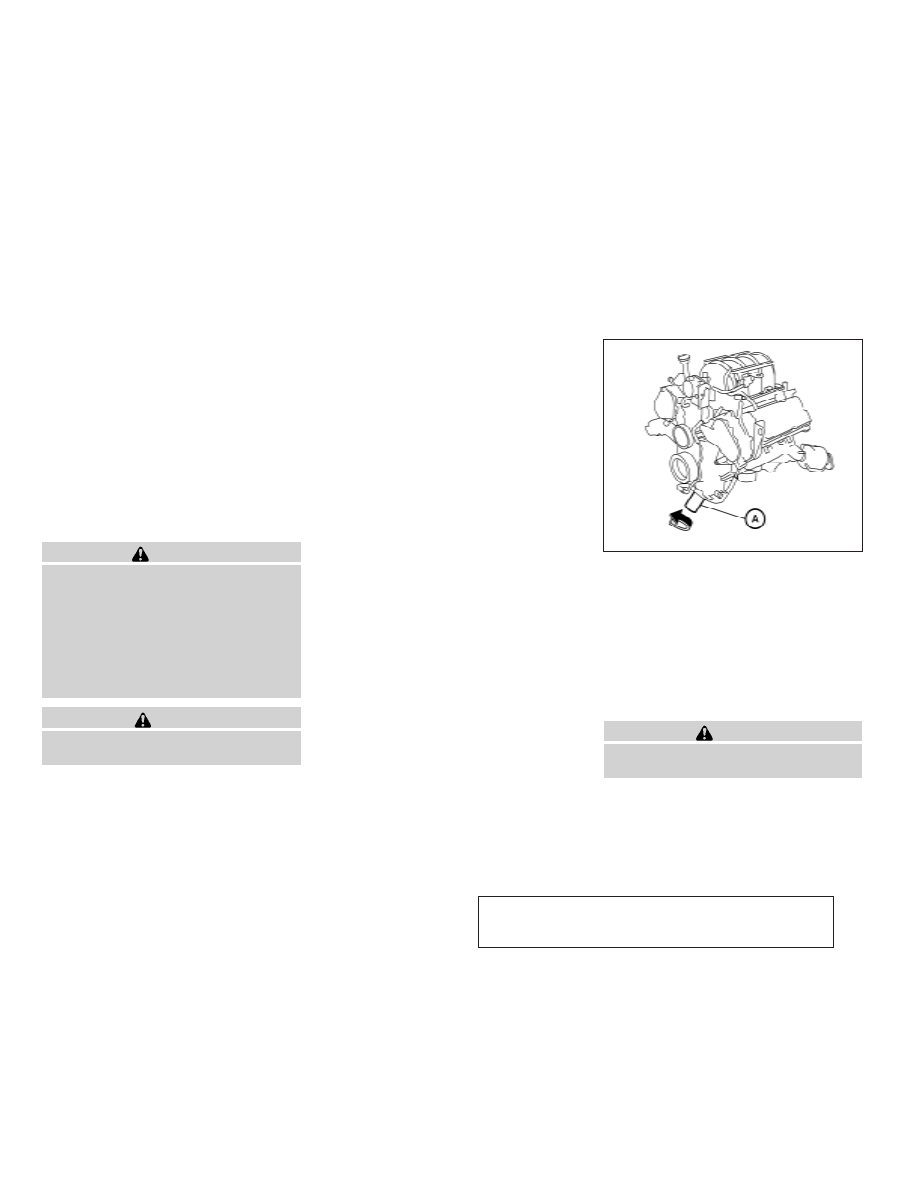

CHANGING ENGINE OIL FILTER

1. Park the vehicle on a level surface and apply

the parking brake.

2. Turn the engine off.
3. Place a large drain pan under the oil filter

s

A

.

4. Loosen the oil filter

s

A

with an oil filter

wrench by turning it counterclockwise. Then

remove the oil filter by turning it by hand.

CAUTION

Be careful not to burn yourself. The engine

oil may be hot.

WDI0505

8-10

Maintenance and do-it-yourself

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

5. Wipe the engine oil filter sealing surface with

a clean rag.

CAUTION

Be sure to remove any old gasket material

remaining on the sealing surface of the

engine. Failure to do so could lead to

engine failure.

6. Coat the gasket on the new filter with clean

engine oil.

7. Screw on the oil filter until a slight resistance

is felt, then tighten an additional 2/3 turn.

8. Start the engine and check for leakage

around the oil filter. Correct as required.

9. Turn the engine off and wait more than

10 minutes. Check the oil level. Add engine

oil if necessary.

When checking or replacement is required, we

recommend your INFINITI dealer for servicing.

CAUTION

● Use Genuine NISSAN Matic S ATF. If

Genuine NISSAN Matic S ATF is not

available, Genuine NISSAN Matic J ATF

may also be used.

● Using automatic transmission fluid

other than Genuine NISSAN Matic S

ATF or Matic J ATF will cause deteriora-

tion in driveability and automatic trans-

mission durability, and may damage the

automatic transmission, which is not

covered by the INFINITI new vehicle lim-

ited warranty.

The specified automatic transmission fluid is also

described on caution labels located in the engine

compartment.

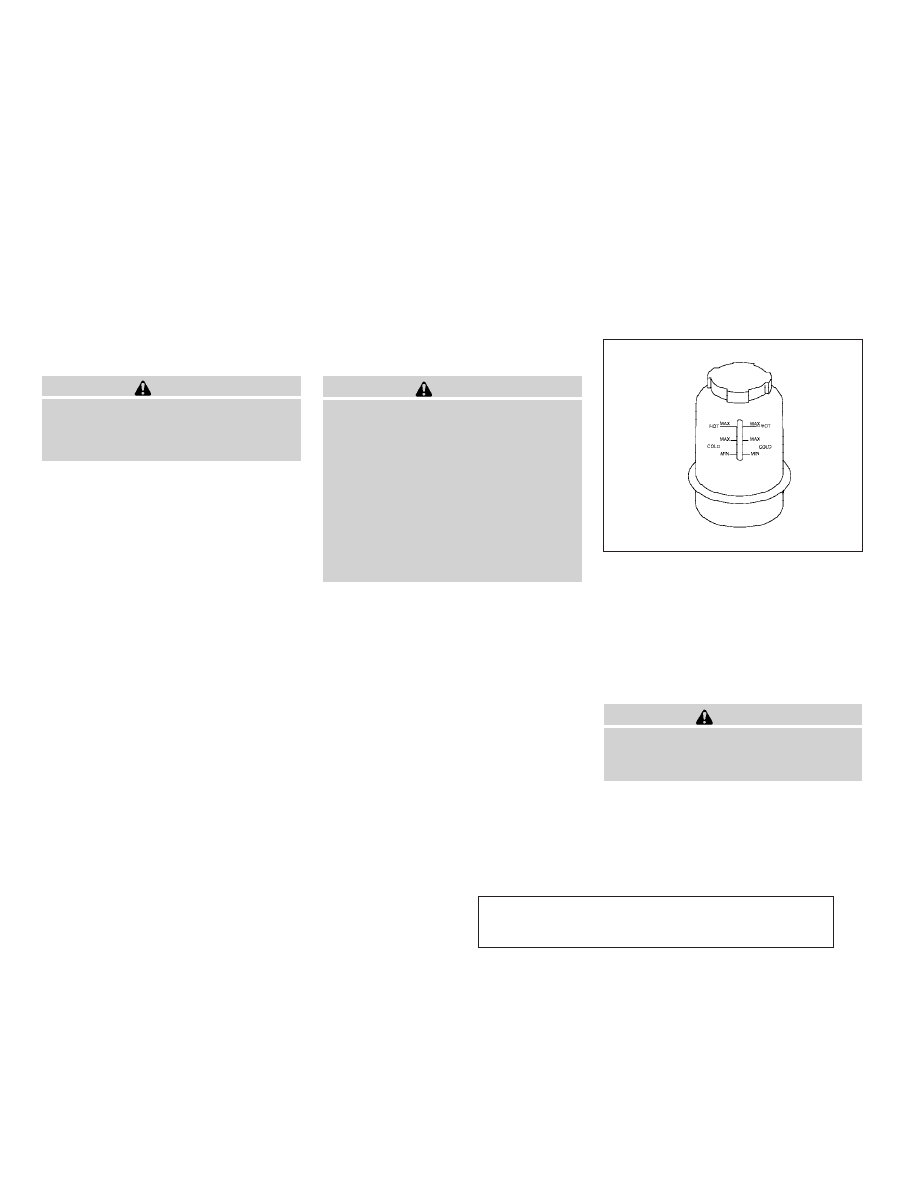

The fluid level should be checked using the HOT

MAX range on the power steering fluid reservoir

at fluid temperatures of 122° - 176°F (50° -

80°C) or using the COLD MAX range on the

power steering fluid reservoir at fluid tempera-

tures of 32° - 86°F (0° - 30°C).
If the fluid is below the MIN line, add Genuine

NISSAN PSF. Remove the cap and fill through

the opening.

CAUTION

● DO NOT OVERFILL.
● Recommended

fluid

is

Genuine

NISSAN PSF or equivalent.

WDI0256

5-SPEED AUTOMATIC

TRANSMISSION FLUID

POWER STEERING FLUID

Maintenance and do-it-yourself

8-11

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

For further brake fluid specification information,

refer to “Capacities and recommended fuel/

lubricants” in the “Technical and consumer infor-

mation” section of this manual.

WARNING

● Use only new fluid from a sealed con-

tainer. Old, inferior or contaminated

fluid may damage the brake system.

The use of improper fluids can damage

the brake system and affect the vehi-

cle’s stopping ability.

● Clean the filler cap before removing.
● Brake fluid is poisonous and should be

stored carefully in marked containers

out of reach of children.

CAUTION

Do not spill the fluid on any painted sur-

faces. This will damage the paint. If fluid is

spilled, immediately wash the surface

with water.

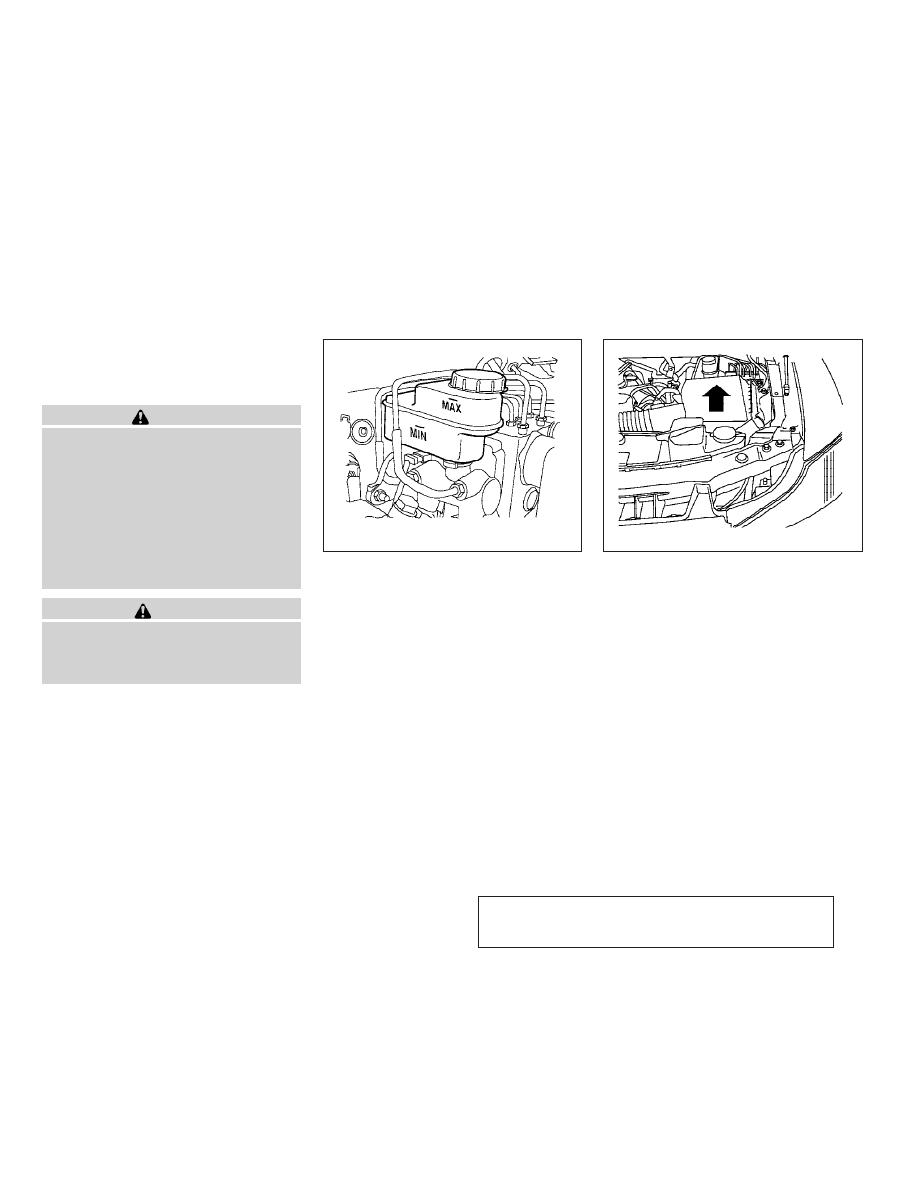

BRAKE FLUID

Check the brake fluid level in the reservoir. If the

fluid level is below the MIN line or the brake

warning light comes on, add Genuine NISSAN

Super Heavy Duty Brake Fluid or equivalent DOT

3 fluid up to the MAX line. If fluid must be added

frequently, the system should be checked by an

INFINITI dealer.

WINDOW WASHER FLUID

RESERVOIR

Fill the window washer fluid reservoir periodically.

Add window washer fluid when the low window

washer fluid warning light comes on.
To fill the window washer fluid reservoir, lift the

cap off the reservoir tank and pour the window

washer fluid into the tank opening.
Add a washer solvent to the washer for better

cleaning. In the winter season, add a windshield

washer antifreeze. Follow the manufacturer’s in-

structions for the mixture ratio.

LDI0374

WDI0414

BRAKE FLUID

WINDOW WASHER FLUID

8-12

Maintenance and do-it-yourself

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

Refill the reservoir more frequently when driving

conditions require an increased amount of win-

dow washer fluid.
Recommended fluid is Genuine NISSAN Wind-

shield Washer Concentrate Cleaner & Anti-

freeze or equivalent.

CAUTION

● Do not substitute engine anti-freeze

coolant for window washer solution.

This may result in damage to the paint.

● Do not fill the window washer reservoir

tank with washer fluid concentrates at

full strength. Some methyl alcohol

based washer fluid concentrates may

permanently stain the grille if spilled

while filling the window washer reser-

voir tank.

● Pre-mix washer fluid concentrates with

water to the manufacturer’s recom-

mended levels before pouring the fluid

into the window washer reservoir tank.

Do not use the window washer reservoir

tank to mix the washer fluid concen-

trate and water.

● Keep the battery surface clean and dry.

Clean the battery with a solution of baking

soda and water.

● Make certain the terminal connections are

clean and securely tightened.

● If the vehicle is not to be used for 30 days or

longer, disconnect the negative (-) battery

terminal cable to prevent discharge.

WARNING

● Do not expose the battery to flames or

electrical sparks. Hydrogen gas gener-

ated by the battery is explosive. Do not

allow battery fluid to contact your skin,

eyes, fabrics or painted surfaces. After

touching a battery or battery cap, do not

touch or rub your eyes. Thoroughly

wash your hands. If the acid contacts

your eyes, skin or clothing, immediately

flush with water for at least 15 minutes

and seek medical attention.

● Do not operate the vehicle if the fluid in

the battery is low. Low battery fluid can

cause a higher load on the battery

which can generate heat, reduce bat-

tery life, and in some cases lead to an

explosion.

● When working on or near a battery, al-

ways wear suitable eye protection and

remove all jewelry.

● Battery posts, terminals and related ac-

cessories contain lead and lead com-

pounds. Wash hands after handling.

● Keep battery out of the reach of

children.

BATTERY

Maintenance and do-it-yourself

8-13

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

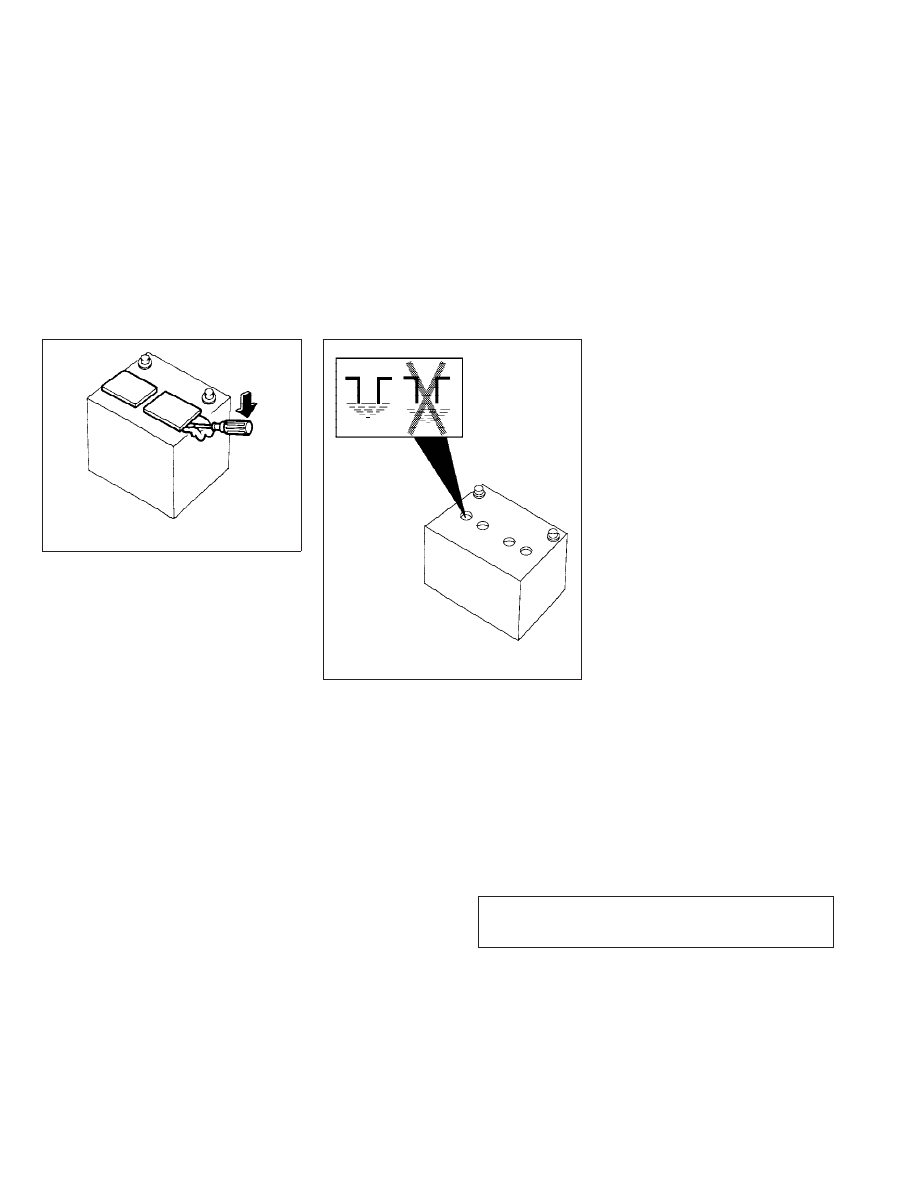

1. Remove the battery caps with a screwdriver

as shown. Use a cloth to protect the battery

case.

2. Check the fluid level in each cell. If it is

necessary to add fluid, add only distilled

water to bring the level up to the bottom of

the filler opening. Do not overfill.

Vehicles operated in high temperatures or under

severe conditions require frequent checks of the

battery fluid level.

JUMP STARTING

If jump starting is necessary, see “Jump starting”

in the “In case of emergency” section of this

manual. If the engine does not start by jump

starting, the battery may have to be replaced.

Contact an INFINITI dealer.

WDI0224

LDI0302

8-14

Maintenance and do-it-yourself

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

CAUTION

● Do not ground accessories directly to

the battery terminal. Doing so will by-

pass the variable voltage control sys-

tem and the vehicle battery may not

charge completely.

● Use electrical accessories with the en-

gine running to avoid discharging the

vehicle battery.

Your vehicle is equipped with a variable voltage

control system. This system measures the

amount of electrical discharge from the battery

and controls voltage generated by the generator.

The current sensor

s

A

is located near the battery

along the negative battery cable. If you add elec-

trical accessories to your vehicle, be sure to

ground them to a suitable body ground such as

the frame or engine block area.

1.

Power steering fluid pump

2.

Automatic belt tensioner

3.

Water pump

4.

Cooling fan

5.

Air conditioner

6.

Crankshaft

7.

Generator

WARNING

Be sure the ignition key is in the OFF or

LOCK position before servicing drive belt.

The engine could rotate unexpectedly.

WDI0566

WDI0661

VARIABLE VOLTAGE CONTROL

SYSTEM

DRIVE BELT

Maintenance and do-it-yourself

8-15

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

1. Visually inspect the belt for signs of unusual

wear, cuts, fraying or looseness. If the belt is

in poor condition or is loose, have it replaced

or adjusted by an INFINITI dealer.

2. Have the belt checked regularly for condi-

tion and tension in accordance with the

maintenance schedule found in your

“INFINITI Service and Maintenance Guide”.

REPLACING SPARK PLUGS

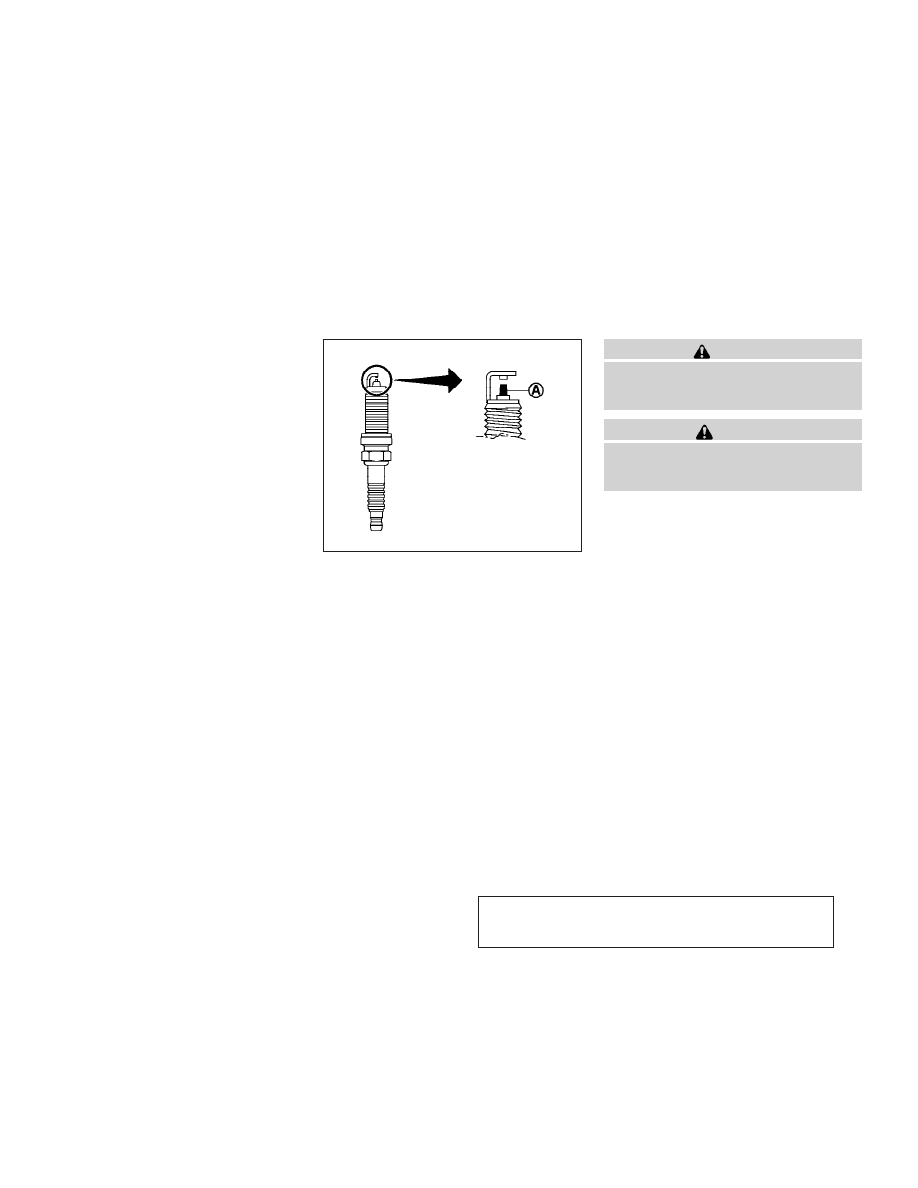

Iridium-tipped spark plugs

It is not necessary to replace iridium-tipped

s

A

spark plugs as frequently as conventional type

spark plugs because they last much longer. Fol-

low the maintenance log shown in the “INFINITI

Service and Maintenance Guide”. Do not service

iridium-tipped spark plugs by cleaning or regap-

ping.

● Always replace spark plugs with rec-

ommended or equivalent ones.

WARNING

Be sure the engine and ignition switch are

off and that the parking brake is engaged

securely.

CAUTION

Be sure to use the correct socket to re-

move the spark plugs. An incorrect socket

can damage the spark plugs.

If replacement is required, see your INFINITI

dealer for assistance.

SDI1895

SPARK PLUGS

8-16

Maintenance and do-it-yourself

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

The air cleaner filter should not be cleaned and

reused. Replace it according to the maintenance

log shown in your “INFINITI Service and Mainte-

nance Guide.” When replacing the filter, wipe the

inside of the air cleaner filter housing and the

cover with a damp cloth.

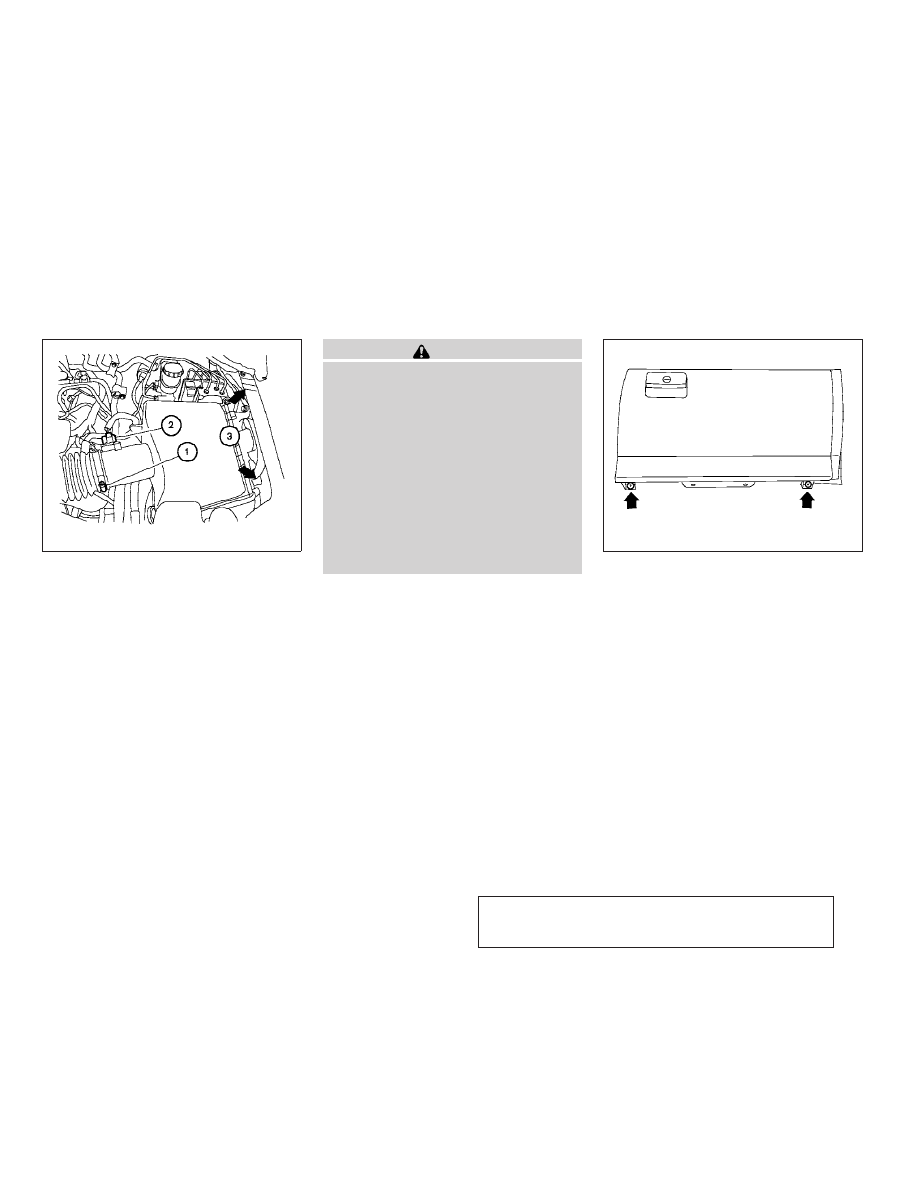

To remove the air cleaner filter:

s

1

Loosen the screw.

s

2

Disconnect the electrical connector.

s

3

Push down on the clips and remove the air

cleaner cover. Remove the air cleaner filter.

WARNING

● Operating the engine with the air

cleaner removed can cause you or oth-

ers to be burned. The air cleaner not

only cleans the air, it stops the flame if

the engine backfires. If it isn’t there, and

the engine backfires, you could be

burned. Do not drive with the air cleaner

removed, and be careful when working

on the engine with the air cleaner

removed.

● Never pour fuel into the throttle body or

attempt to start the engine with the air

cleaner removed. Doing so could result

in serious injury.

IN-CABIN MICROFILTER

The in-cabin microfilter restricts the entry of air-

borne dust and pollen particles and reduces

some objectionable outside odors. The filter is

located behind the glove box. Refer to the

“INFINITI Service and Maintenance Guide” for

change intervals.
To replace the filter, perform the following proce-

dure:

1. Remove the 2 lower glove box screws.

LDI0376

WDI0622

AIR CLEANER

Maintenance and do-it-yourself

8-17

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

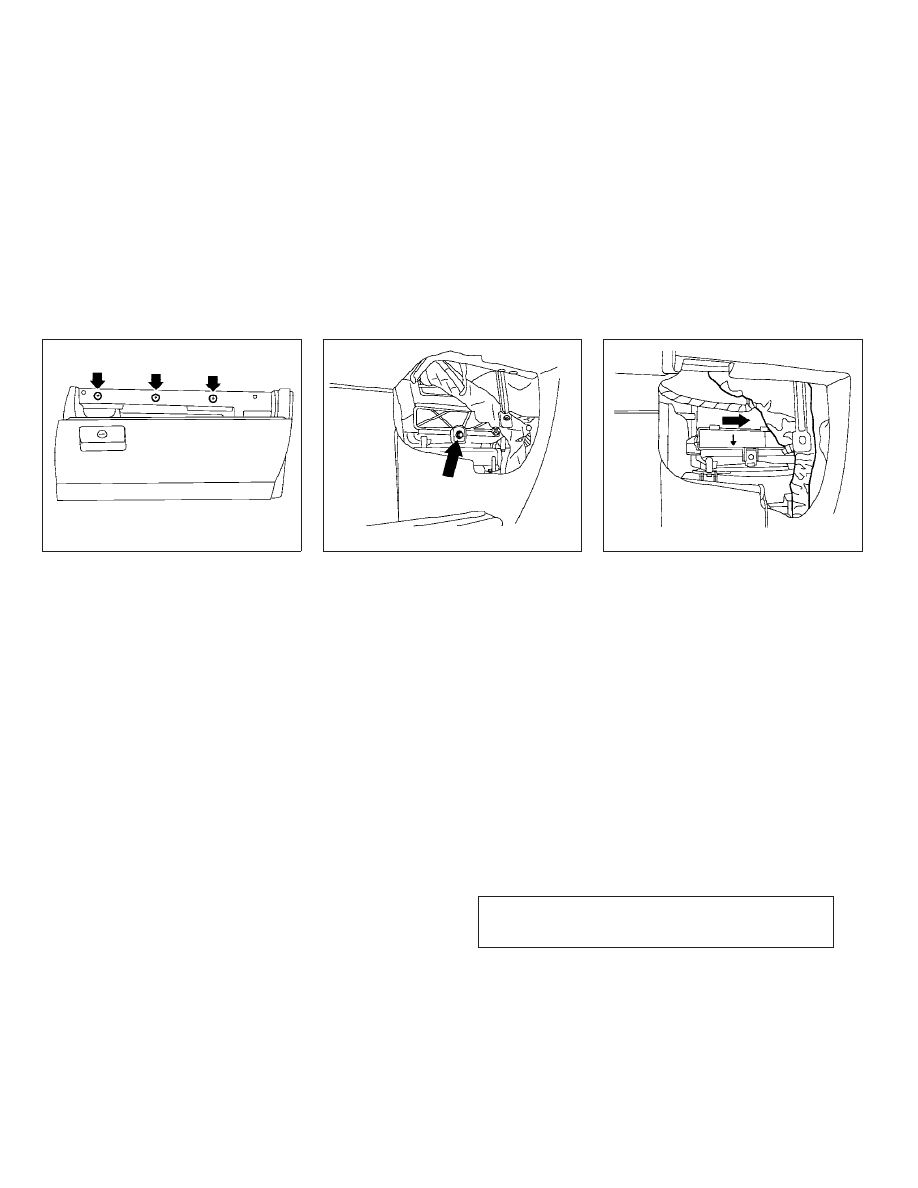

2. Open the glove box, then remove the three

upper glove box screws. Remove the glove

box assembly from the instrument panel to

access the in-cabin microfilter cover.

3. Remove the filter cover bolt and remove the

filter cover.

NOTE:
The filters are marked with air flow arrows.

The end of the filter with the arrow should

face the rear of the vehicle. The arrows

should face downward.

4. Insert the first filter into the housing and slide

it over to the right. Insert the second filter

into the housing.

5. Replace the filter cover.
6. Install the glove box assembly.
7. Fill out the date information on the small

replacement label and attach it to the glove

box lid.

WDI0623

LDI0387

LDI0404

8-18

Maintenance and do-it-yourself

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

CLEANING

If your windshield is not clear after using the

windshield washer or if a wiper blade chatters

when running, wax or other material may be on

the blade or windshield.
Clean the outside of the windshield with a washer

solution or a mild detergent. Your windshield is

clean if beads do not form when rinsing with clear

water.
Clean each blade by wiping it with a cloth soaked

in a washer solution or a mild detergent. Then

rinse the blades with clear water. If your wind-

shield is still not clear after cleaning the blades

and using the wiper, replace the blades.

CAUTION

Worn windshield wiper blades can dam-

age the windshield and impair driver

vision.

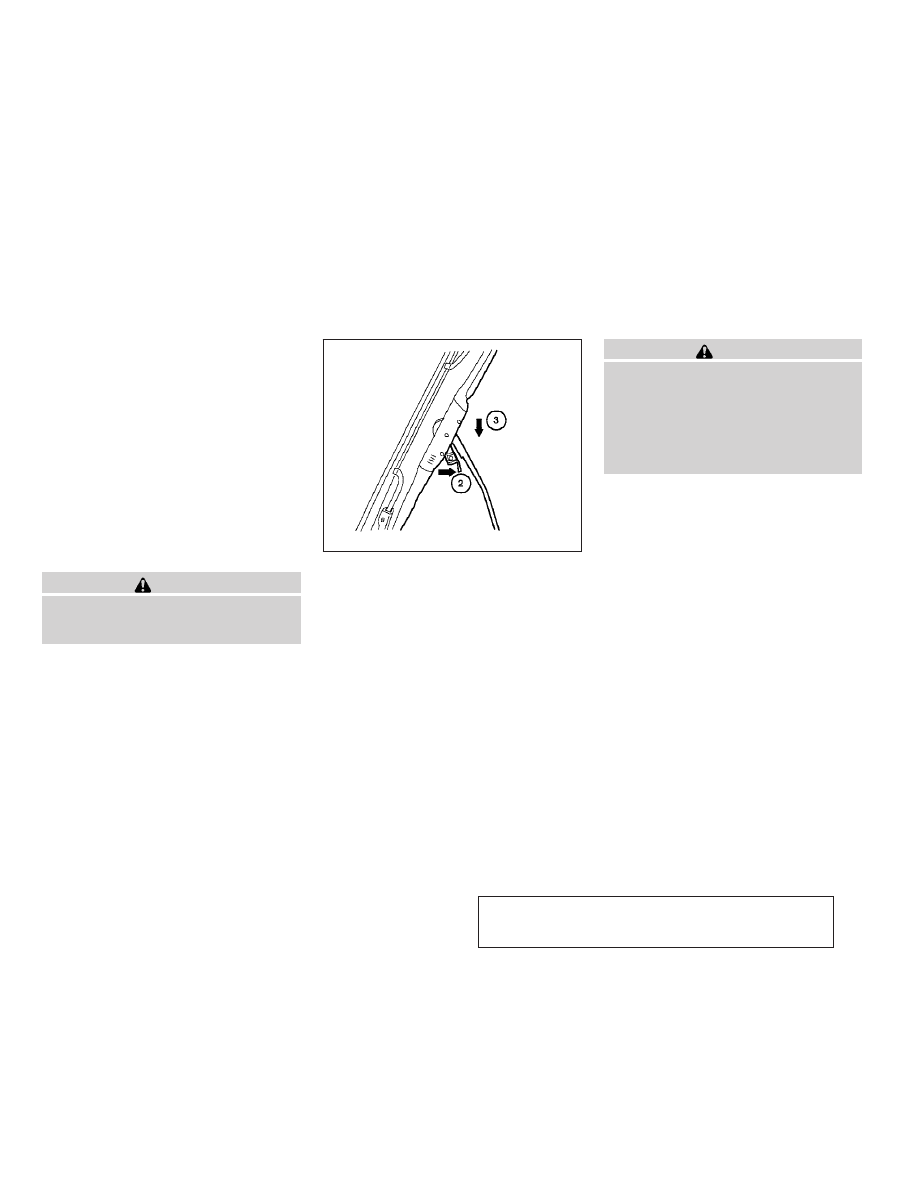

REPLACING

Replace the wiper blades if they are worn.

1. Lift the wiper arm away from the windshield.

s

2

Push the release tab, then move the wiper

blade down the wiper arm to remove.

s

3

Remove the wiper blade.

4. Insert the new wiper blade onto the wiper

arm until it clicks into place.

5. Rotate wiper blade so the dimple is in the

groove.

CAUTION

● After wiper blade replacement, return

the wiper arm to its original position;

otherwise it may be damaged when the

hood is opened.

● Make sure the wiper blades contact the

glass; otherwise the arms may be dam-

aged from wind pressure.

WDI0408

WINDSHIELD WIPER BLADES

Maintenance and do-it-yourself

8-19

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

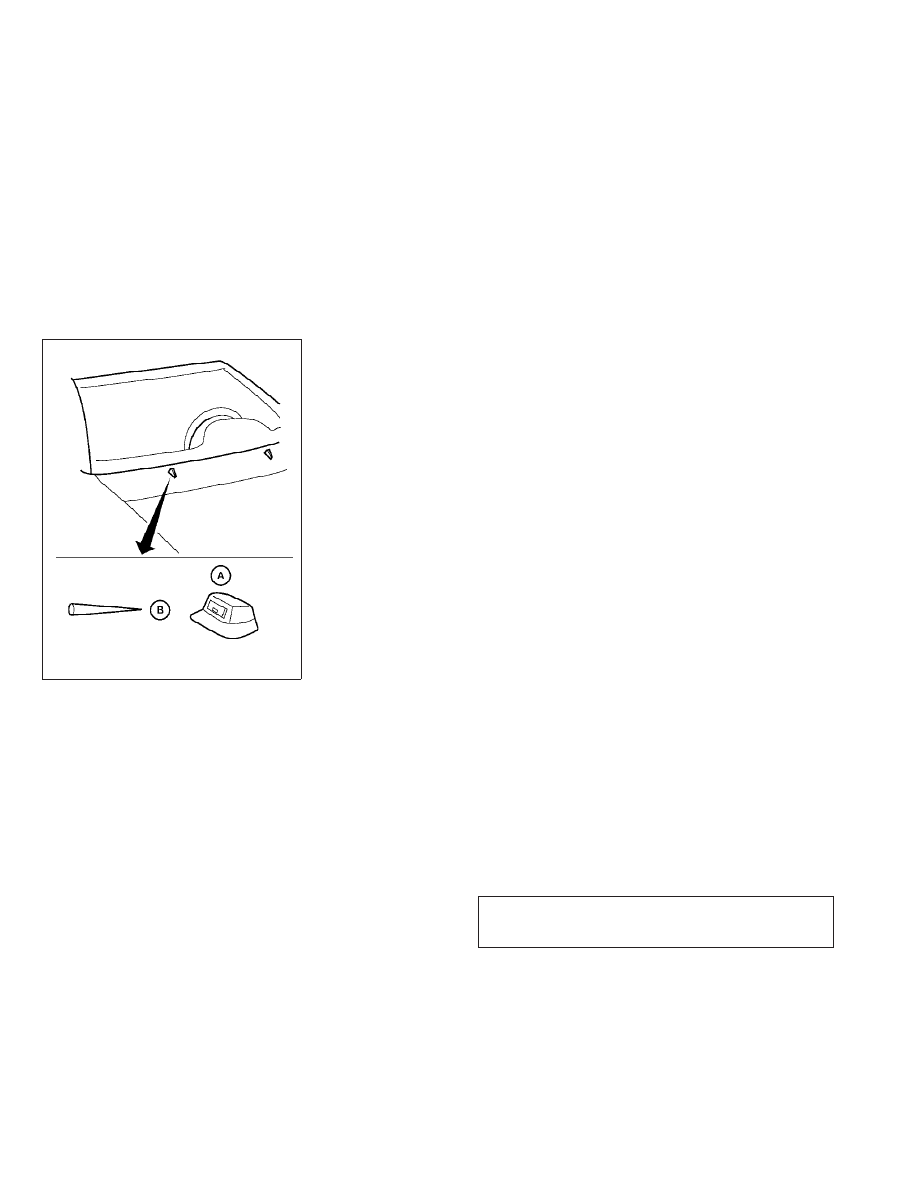

If you wax the surface of the hood, be careful not

to let wax get into the washer nozzle

s

A

. This may

cause clogging or improper windshield washer

operation. If wax gets into the nozzle, remove it

with a needle or small pin

s

B

.

WDI0629

8-20

Maintenance and do-it-yourself

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

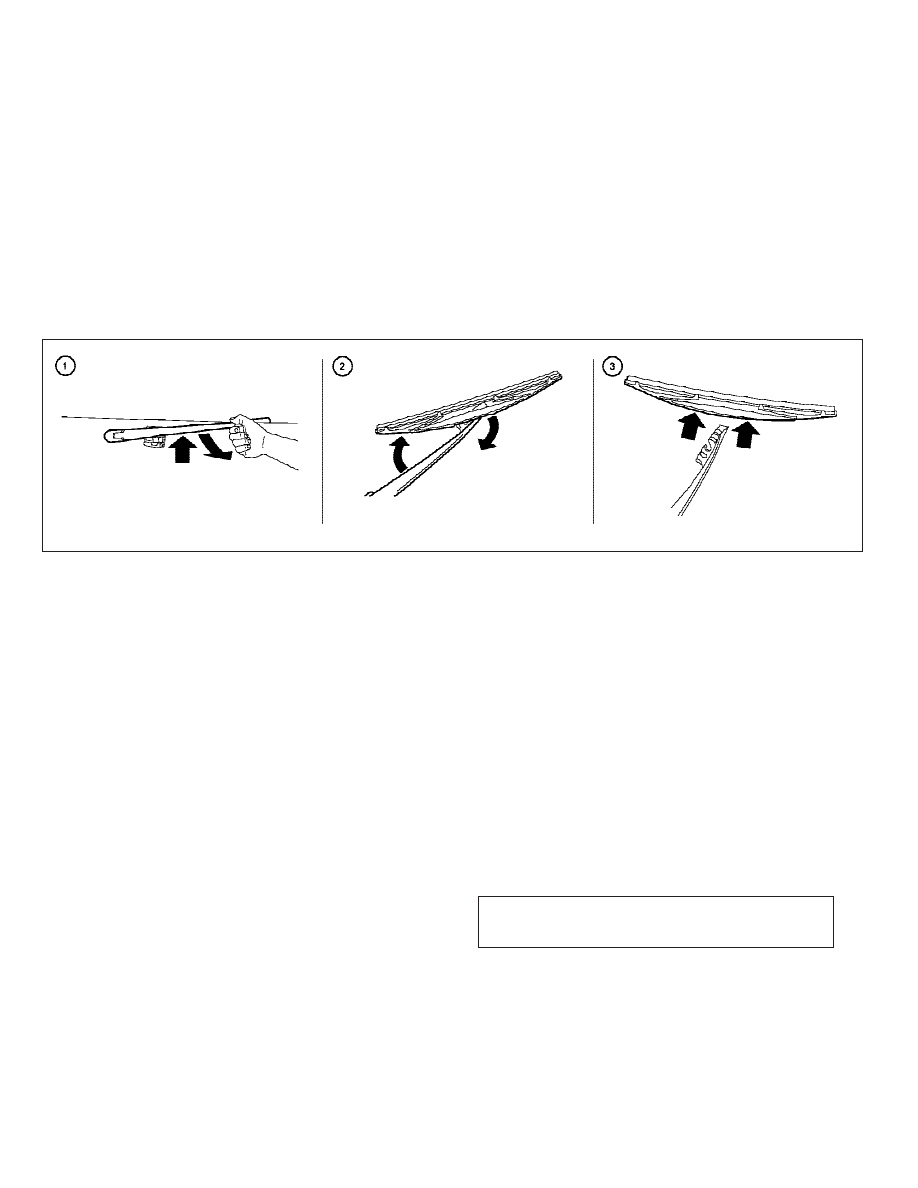

Rear window wiper blade

s

1

Lift the wiper arm away from the rear win-

dow.

s

2

Push the wiper blade in and pivot until the

blade becomes free.

s

3

Insert a new blade onto the wiper arm and

snap into place.

LDI0379

Maintenance and do-it-yourself

8-21

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X
