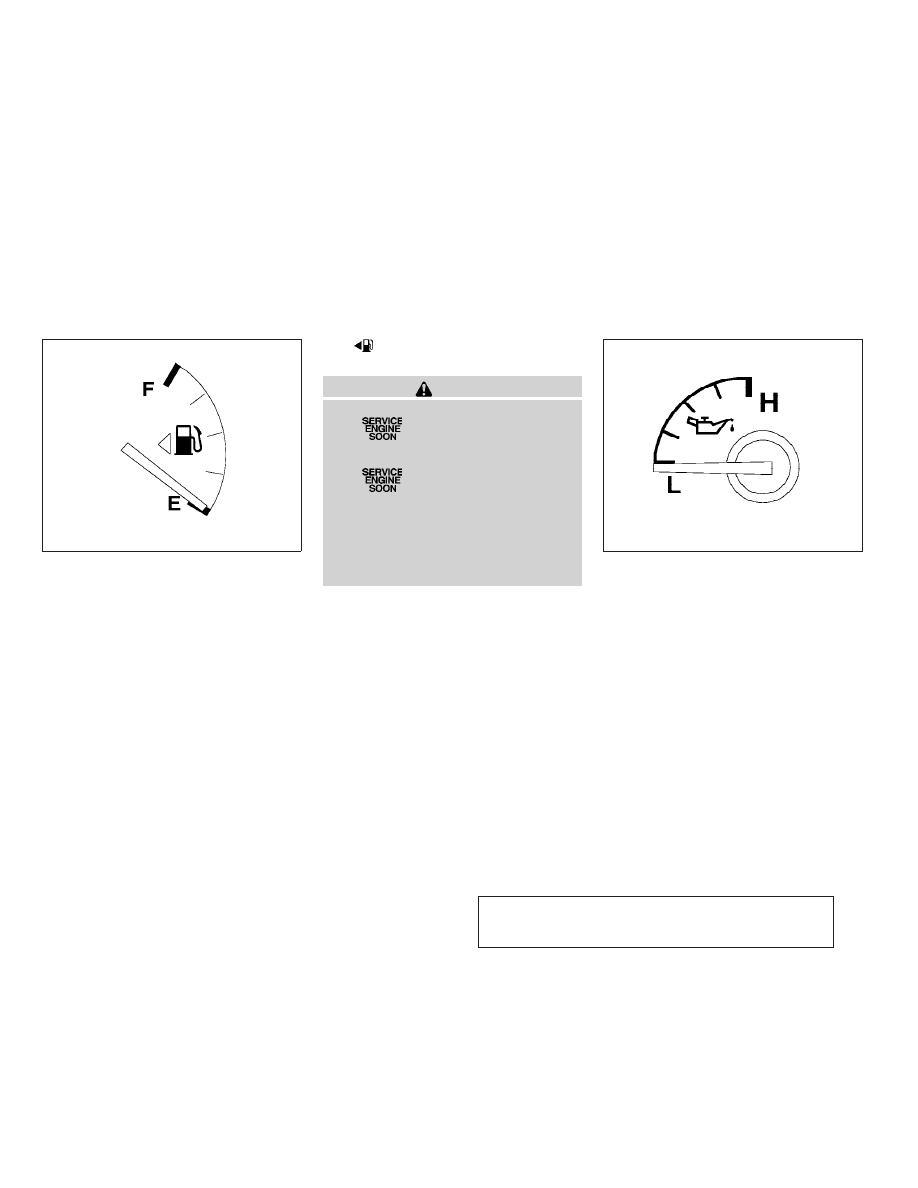

FUEL GAUGE

The gauge indicates the approximate fuel level

in the tank.
The gauge may move slightly during braking,

turning, acceleration, or going up or down hills.
The gauge needle returns to E (Empty) after the

ignition key is turned to OFF.
The low fuel warning light comes on when the

amount of fuel in the tank is getting low.
Refill the fuel tank before the gauge regis-
ters E (Empty).

The

indicates that the fuel-filler door is

located on the driver’s side of the vehicle.

CAUTION

● If the vehicle runs out of fuel,

the

malfunction indicator light

(MIL) may come on. Refuel as soon as

possible. After a few driving trips,
the

light should turn off. If the

light remains on after a few driving

trips, have the vehicle inspected by an

INFINITI dealer.

● For additional information, see “Mal-

function Indicator Light (MIL)” later in

this section.

ENGINE OIL PRESSURE GAUGE

The gauge indicates the engine lubrication sys-

tem oil pressure while the engine is running. The

needle should be in the middle of the gauge when

the engine is running.

LIC1233

LIC1172

2-6

Instruments and controls

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

CAUTION

● This gauge is not designed to indicate

low engine oil level. Use the dipstick to

check the oil level. (See “Engine oil” in

the “Maintenance and do-it-yourself”

section.)

● If the gauge reading does not move with

the proper amount of engine oil, have

the vehicle checked by an INFINITI

dealer. Continued vehicle operation in

such a condition could cause serious

damage to the engine.

VOLTMETER

When the ignition switch is turned to the ON

position, the voltmeter indicates the battery volt-

age. When the engine is running, it indicates the

generator voltage.
While cranking the engine, the volts drop below

the normal range. If the reading is not in the

normal range (11 – 15 volts)

s

1

while the engine

is running, it may indicate that the charging sys-

tem is not functioning properly. Have the system

checked by an INFINITI dealer.

This unit measures terrestrial magnetism and in-

dicates the direction of the vehicle’s heading.
With the ignition switch in the ON position, press

the

button as described in the chart below

to activate various features of the automatic anti-

glare rearview mirror.

Push and hold
the
button for about:

Feature:
(Push button again for about 1 sec-
ond to change settings)

1 second

Compass display toggles on/off

5 seconds

Compass zone can be changed to
correct false compass readings

9 seconds

Compass enters calibration mode

For information about the automatic anti-glare

feature, refer to “Automatic anti-glare rearview

mirror” in the “Pre-driving checks and adjust-

ments” section.

LIC1234

COMPASS DISPLAY (if so equipped)

Instruments and controls

2-7

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

Push the

button for about 1 second when

the ignition switch is in the ON position to toggle

the compass display

s

1

on or off. The display will

indicate the direction of the vehicle’s heading.
N: North

E: East

S: South

W: West
If the display reads “C”, calibrate the compass by

driving the vehicle in three complete circles at

less than 5 MPH (8 km/h).
You can also calibrate the compass by driving

your vehicle on your everyday route. The com-

pass will be calibrated once it has tracked three

complete circles.

LIC0583

WIC0355

2-8

Instruments and controls

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

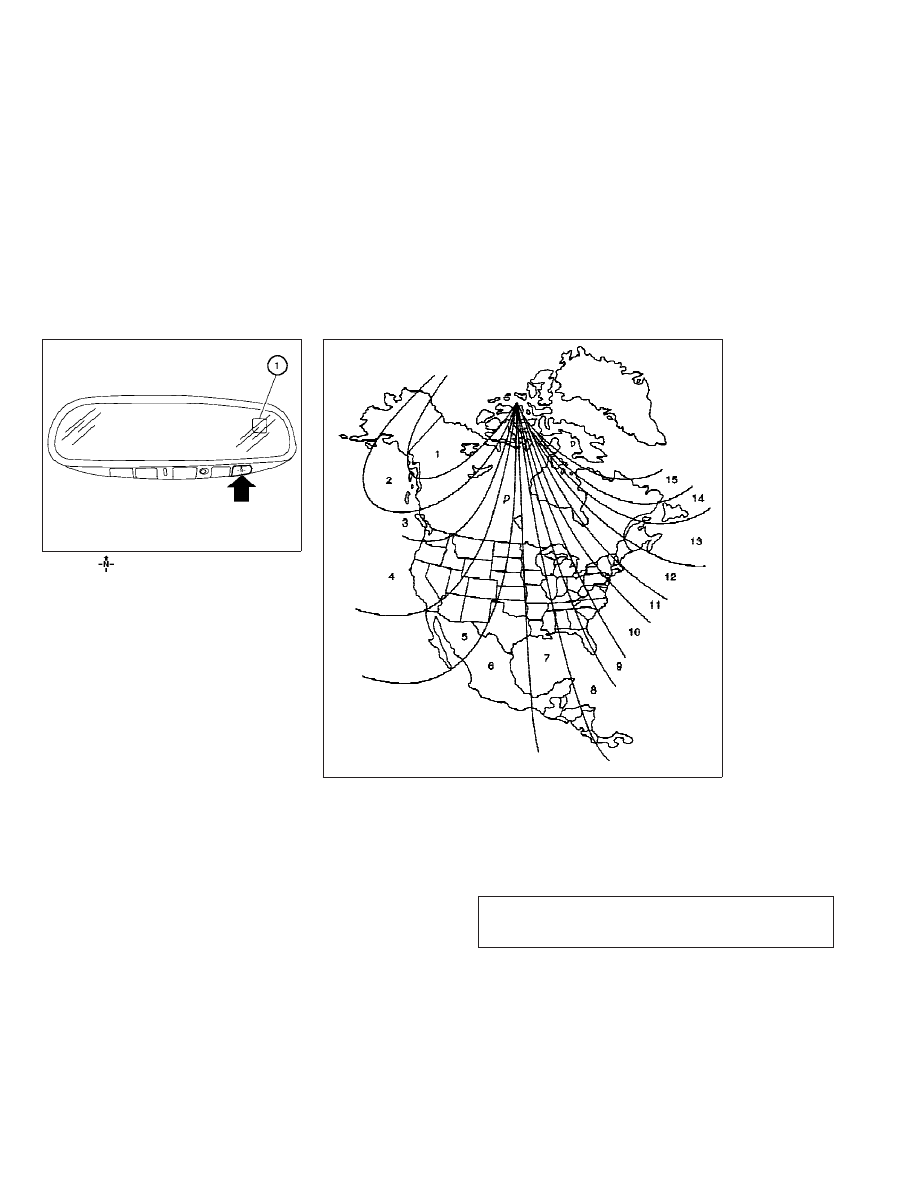

ZONE VARIATION CHANGE

PROCEDURE

The difference between magnetic north and geo-

graphical north is known as variance. In some

areas, this difference can sometimes be great

enough to cause false compass readings. Follow

these instructions to set the variance for your

particular location if this happens:

1. Press and hold the

button for about

5 seconds. The current zone number will

appear in the display. Release the button.

2. Find your current location on the zone map.

Refer to the illustration.

3. Press the

button repeatedly to toggle

through the zone numbers until the desired

number appears in the display. Once you

have selected a zone number, the display

will show a compass direction within a few

seconds.

Inaccurate compass direction

The compass display is equipped with automatic

correction function. If the correct direction is not

shown, follow this procedure.

1. With the display turned on, press and hold

the

button for about 10 seconds. The

“CAL” icon in the compass display will illu-

minate.

2. Calibrate the compass by driving the vehicle

one and a half circles at a maximum speed of

6 MPH (10 km/h).

3. After completing the circles, the display

should return to normal.

● If the compass deviates from the correct

indication soon after repeated adjustment,

have the compass checked at an authorized

INFINITI dealer.

● The compass may not indicate the correct

compass point in tunnels or while driving up

or down a steep hill. (The compass returns

to the correct compass point when the ve-

hicle moves to an area where the geomag-

netism is stabilized.)

● If a magnet is located in or near the overhead

console in the front of the vehicle or the

vehicle is driven where the terrestrial mag-

netism is disturbed, the compass display

may not indicate the correct direction.

CAUTION

● Do not install a ski rack, antenna, etc.,

which are attached to the vehicle by

means of a magnet. They affect the op-

eration of the compass.

● When cleaning the mirror, use a paper

towel or similar material dampened

with glass cleaner. Do not spray glass

cleaner directly on the mirror as it may

cause the liquid cleaner to enter the

mirror housing.

Instruments and controls

2-9

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

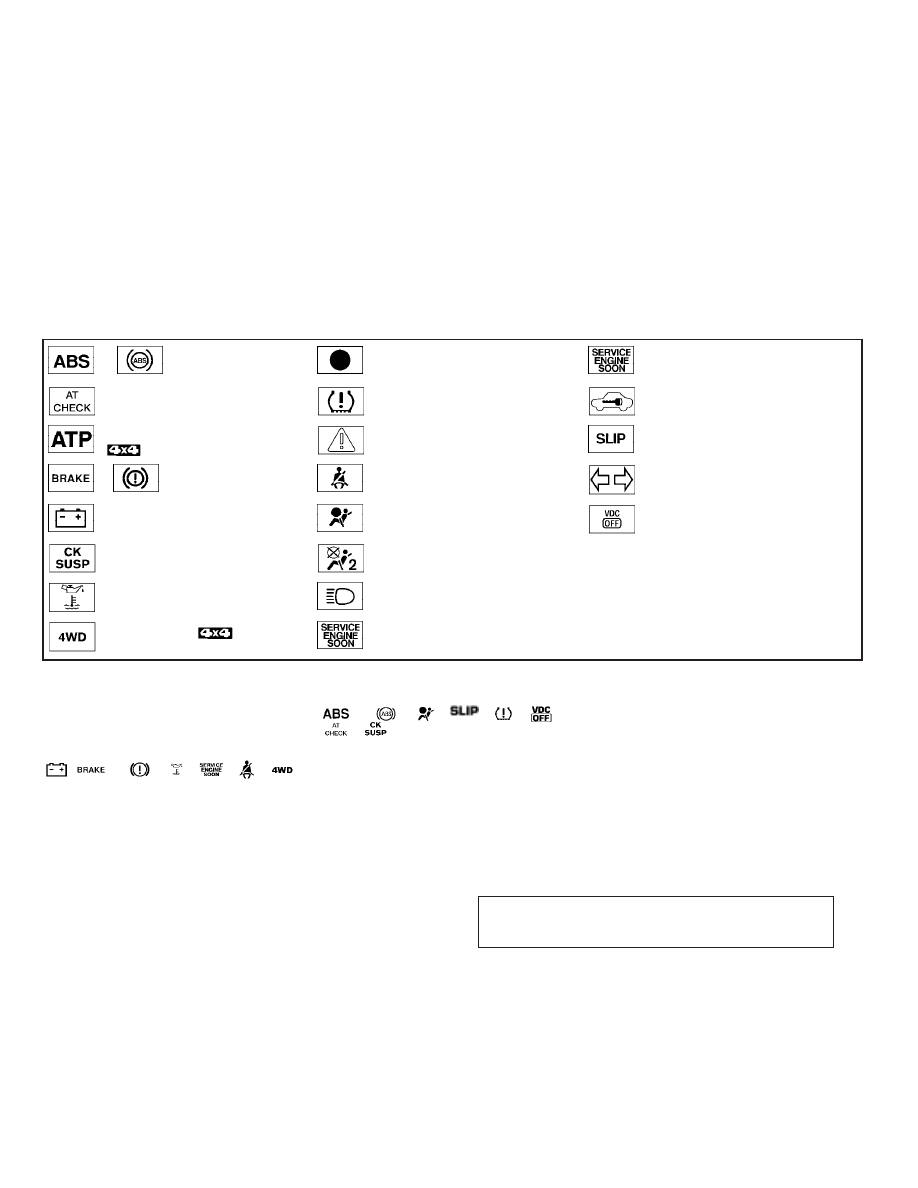

or

Anti-lock Braking System

(ABS) warning light

Low fuel warning light

Malfunction indicator light (MIL)

Automatic transmission check warning light

Low tire pressure warning light

Security indicator light

Automatic transmission park warning light

(

model)

Master warning light

Slip indicator light

or

Brake warning light

Seat belt warning light and chime

Turn signal/hazard indicator lights

Charge warning light

Supplemental air bag warning light

Vehicle dynamic control off indicator light

Check suspension warning light

Front passenger air bag status light

Engine oil pressure low/engine coolant tem-

perature high warning light

High beam indicator light (Blue)

4WD warning light (

model)

Malfunction indicator light (MIL)

CHECKING BULBS

With all doors closed, apply the parking brake

and turn the ignition key to the ON position

without starting the engine. The following lights

will come on:

,

or

,

,

,

,

The following lights come on briefly and then go

off:

or

,

,

,

,

,

,

If any light fails to come on, it may indicate
a burned-out bulb or an open circuit in the
electrical system. Have the system repaired
promptly.

WARNING/INDICATOR LIGHTS AND

AUDIBLE REMINDERS

2-10

Instruments and controls

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

WARNING LIGHTS

For additional information on warnings and indi-

cators, see “Vehicle information display” later in

this section.

or

Anti-lock Braking

System (ABS)

warning light

When the ignition switch is in the ON position,

the Anti-lock Braking System (ABS) warning light

illuminates and then turns off. This indicates the

ABS is operational.
If the ABS warning light illuminates while the

engine is running, or while driving, it may indicate

the ABS is not functioning properly. Have the

system checked by an INFINITI dealer.
If an ABS malfunction occurs, the anti-lock func-

tion is turned off. The brake system then operates

normally, but without anti-lock assistance. See

9Brake system9 in the 9Starting and driving9 sec-

tion.

Automatic transmission check

warning light

When the ignition switch is turned ON, the light

comes on for about 2 seconds. If the light comes

on at any other time, it may indicate the automatic

transmission system is not functioning properly.

Have the system checked by an INFINITI dealer.

Automatic transmission park

warning light (

model)

WARNING

● If the ATP light is ON, this indicates that

the automatic transmission P (Park) po-

sition will not function and the transfer

case is in neutral.

● When parking, always make sure that

the 4WD shift indicator light illuminates

and the parking brake is set. Failure to

engage the transfer position in 2WD,

AUTO, 4H or 4LO could result in the

vehicle moving unexpectedly, resulting

in serious personal injury or property

damage.

● The warning light may come on when

the ignition switch is ON and the auto-

matic transmission lever is shifted to

the P position while shifting the trans-

fer case between 4H and 4LO. Shift the

4WD shift switch to the 2WD, AUTO, 4H,

or 4LO position again to turn off the ATP

warning light when the warning light

comes on. (Before shifting the 4WD

switch into the 4LO position or out of

4LO in the 4H position, move the auto-

matic transmission selector lever into

the N position. Shift the selector lever

into the P position and make sure that

the 4WD shift indicator light is ON and

the ATP warning light is OFF.)

This light indicates that the automatic transmis-

sion parking function is not engaged. If the trans-

fer control is not secured in any drive position

while the automatic transmission selector lever is

in the P (Park) position, the transmission will

disengage and the drive wheels will not lock.

or

Brake warning light

This light functions for both the parking brake and

the foot brake systems.

Instruments and controls

2-11

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

Parking brake indicator

When the ignition key is in the ON position, the

light comes on when the parking brake is applied.
Low brake fluid warning light

When the ignition switch is in the ON position,

the light warns of a low brake fluid level. If the light

comes on while the engine is running with the

parking brake not applied, stop the vehicle and

perform the following:

1. Check the brake fluid level. Add brake fluid

as necessary. See “Brake fluid” in the “Main-

tenance and do-it-yourself” section of this

manual.

2. If the brake fluid level is correct, have the

warning system checked by an INFINITI

dealer.

WARNING

● Your brake system may not be working

properly if the warning light is on. Driv-

ing could be dangerous. If you judge it

to be safe, drive carefully to the nearest

service station for repairs. Otherwise,

have your vehicle towed because driv-

ing it could be dangerous.

● Pressing the brake pedal with the en-

gine stopped and/or a low brake fluid

level may increase your stopping dis-

tance and braking will require greater

pedal effort as well as pedal travel.

● If the brake fluid level is below the

MINIMUM or MIN mark on the brake

fluid reservoir, do not drive until the

brake system has been checked at an

INFINITI dealer.

Charge warning light

If this light comes on while the engine is running,

it may indicate the charging system is not func-

tioning properly. Turn the engine off and check

the generator belt. If the belt is loose, broken,

missing, or if the light remains on, see an INFINITI

dealer immediately.

CAUTION

● Do not ground electrical accessories

directly to the battery terminal. Doing

so will bypass the variable control sys-

tem and the vehicle battery may not

charge completely. Refer to “Variable

voltage control system” in the “Mainte-

nance and do-it-yourself” section later

in this manual.

● Do not continue driving if the generator

belt is loose, broken or missing.

Check suspension warning

light

This light may indicate a malfunction in the auto-

leveling suspension.
For additional information, refer to “Jacking up

vehicle and removing the damaged tire” in the “In

case of emergency” section of this manual.

Engine oil pressure

low/Engine coolant

temperature high warning

light

This light warns of low engine oil pressure or high

engine coolant temperature.
If the light flickers or comes on during normal

driving, pull off the road in a safe area, stop the

engine and allow it to cool. If the light remains on

after checking the oil and coolant, stop the en-

gine immediately and call an INFINITI dealer or

other authorized repair shop.
This light is not designed to indicate a low

oil or low coolant level. Check the oil level

with the dipstick and check the coolant level on

the reservoir. See “Engine oil” and “Checking

engine coolant level” in the “Maintenance and

2-12

Instruments and controls

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

do-it-yourself” section of this manual. Also see “If

your vehicle overheats” in the “In case of emer-

gency” section of this manual.

CAUTION

● Running the engine with the engine oil

pressure warning light on could cause

serious damage to the engine almost

immediately. Such damage is not cov-

ered by warranty. Turn off the engine as

soon as it is safe to do so.

● If the gauge indicates engine coolant

temperature over the normal range,

stop the vehicle as soon as safely pos-

sible. If the engine is overheated, con-

tinued operation of the vehicle may se-

riously damage the engine. See “If your

vehicle overheats” in the “In case of

emergency” section for immediate ac-

tion required.

4WD warning light (

model)

The 4WD warning light comes on when the key

switch is turned to ON. It turns off soon after the

engine is started.

If the engine or vehicle is not functioning properly,

the warning light will either remain illuminated or

blink. See “4WD warning light” in the “Starting

and driving” section.

CAUTION

● If the warning light comes on or blinks

during operation, have your vehicle

checked by an INFINITI dealer as soon

as possible.

● Do not drive on dry hard surface roads

in the 4H or 4LO position. If the 4WD

warning light turns on when you are

driving on dry hard surface roads:

– in the AUTO or 4H position, shift the

4WD shift switch to 2WD.

– in the 4LO position, stop the vehicle,

move the automatic transmission

shift selector lever to the N position

and shift the 4WD shift switch to

2WD.

● If the warning light is still on after the

above operation, have your vehicle

checked by an INFINITI dealer as soon

as possible.

Low fuel warning light

This light comes on when the fuel level in the fuel

tank is getting low. Refuel as soon as it is conve-

nient, preferably before the fuel gauge reaches E

(Empty). There will be a small reserve of fuel

in the tank when the fuel gauge needle
reaches E (Empty).

Low tire pressure warning

light

Your vehicle is equipped with a Tire Pressure

Monitoring System (TPMS) that monitors the tire

pressure of all tires except the spare.
The low tire pressure warning light warns of low

tire pressure or indicates that the TPMS is not

functioning properly.
After the ignition switch is placed in the ON

position, this light illuminates for about 1 second

and turns off.
Low tire pressure warning:

If the vehicle is being driven with low tire pres-

sure, the warning light will illuminate. If you select

the tire pressure information in the display, the

LOW PRESSURE warning message will be dis-

played. The tire pressure for each tire will also be

displayed.

Instruments and controls

2-13

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—debbie

X

When the low tire pressure warning light illumi-

nates, you should stop and adjust the tire pres-

sure to the recommended COLD tire pressure

shown on the Tire and Loading Information label.

The low tire pressure warning light does not

automatically turn off when the tire pressure is

adjusted. After the tire is inflated to the recom-

mended pressure, the vehicle must be driven at

speeds above 16 MPH (25 km/h) to activate the

TPMS and turn off the low tire pressure warning

light. Use a tire pressure gauge to check the tire

pressure.
For additional information, see “Tire Pressure

Monitoring System (TPMS)” in the “Starting and

driving” section and in the “In case of emergency”

section.
TPMS malfunction:

If the TPMS is not functioning properly, the low

tire pressure warning light will flash for approxi-

mately 1 minute when the ignition switch is

turned ON. The light will remain on after the

1 minute. Have the system checked by an

INFINITI dealer.
For additional information, see “Tire Pressure

Monitoring System (TPMS)” in the “Starting and

driving” section.

WARNING

● If the light does not illuminate with the

ignition switch turned ON, have the ve-

hicle checked by an INFINITI dealer as

soon as possible.

● If the light illuminates while driving,

avoid sudden steering maneuvers or

abrupt braking, reduce vehicle speed,

pull off the road to a safe location and

stop the vehicle as soon as possible.

Driving with under-inflated tires may

permanently damage the tires and in-

crease the likelihood of tire failure. Se-

rious vehicle damage could occur and

may lead to an accident and could re-

sult in serious personal injury. Check

the tire pressure for all four tires. Adjust

the tire pressure to the recommended

COLD tire pressure shown on the Tire

and Loading Information label to turn

the low tire pressure warning light OFF.

If the light still comes on while driving

after adjusting the tire pressure, a tire

may be flat. If you have a flat tire, re-

place it with a spare tire as soon as

possible.

● When a spare tire is mounted or a wheel

is replaced, tire pressure will not be

indicated, the TPMS will not function

and the low tire pressure warning light

will flash for approximately 1 minute.

The light will remain on after 1 minute.

Contact your INFINITI dealer as soon as

possible for tire replacement and/or

system resetting.

● Replacing tires with those not originally

specified by INFINITI could affect the

proper operation of the TPMS.

CAUTION

● The TPMS is not a substitute for the

regular tire pressure check. Be sure to

check the tire pressure regularly.

● If the vehicle is being driven at speeds

of less than 16 MPH (25 km/h), the

TPMS may not operate correctly.

● Be sure to install the specified size of

tires to the 4 wheels correctly.

Master warning light

This light comes on when various vehicle infor-

mation display warnings appear.

2-14

Instruments and controls

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

Seat belt warning light and

chime

The light and chime remind you to fasten your

seat belts. The light illuminates whenever the

ignition key is turned to the ON or START position

and remains illuminated until the driver’s seat belt

is fastened. At the same time, the chime sounds

for about 6 seconds unless the driver’s seat belt

is securely fastened.
The seat belt warning light may also illuminate if

the front passenger’s seat belt is not fastened

when the front passenger’s seat is occupied . For

7 seconds after the ignition switch is in the ON

position, the system does not activate the warn-

ing light for the front passenger.
Refer to “Seat belts” in the “Safety—Seats, seat

belts and supplemental restraint system” section

for precautions on seat belt usage.

Supplemental air bag warning

light

When the ignition switch is in the ON or START

position, the supplemental air bag warning light

illuminates for about 7 seconds and then turns

off. This means the system is operational.
If any of the following conditions occur, the front

air bag, side air bag, curtain and rollover air bag

and pretensioner systems need servicing and

your vehicle must be taken to an INFINITI dealer:

● The supplemental air bag warning light re-

mains on after approximately 7 seconds.

● The supplemental air bag warning light

flashes intermittently.

● The supplemental air bag warning light does

not come on at all.

Unless checked and repaired, the supplemental

restraint system (air bag system) and/or the pre-

tensioner systems may not function properly. For

additional details see “Supplemental restraint

system” in the “Safety—Seats, seat belts and

supplemental restraint system” section of this

manual.

WARNING

If the supplemental air bag warning light

is on, it could mean that the front air bag,

side air bag, curtain and rollover air bags

systems and/or pretensioner systems will

not operate in an accident. To help avoid

injury to yourself or others, have your ve-

hicle checked by an INFINITI dealer as

soon as possible.

INDICATOR LIGHTS

For additional information on warnings and indi-

cators, see “Vehicle information display” later in

this section.

Front passenger air bag

status light

The front passenger air bag status light (

)

will be lit and the passenger front air bag will be

OFF depending on how the front passenger seat

is being used.
For front passenger air bag status light operation,

see “Front passenger air bag and status light” in

the “Safety — Seats, seat belts and supplemental

restraint system” section of this manual.

High beam indicator light

(blue)

This blue light comes on when the headlight high

beams are on and goes out when the low beams

are selected.
The high beam indicator light also comes on

when the passing signal is activated.

Instruments and controls

2-15

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—debbie

X

Malfunction Indicator Light

(MIL)

If this indicator light comes on steady or blinks

while the engine is running, it may indicate a

potential emission control malfunction.
The Malfunction Indicator Light may also come

on steady if the fuel-filler cap is loose or missing,

or if the vehicle runs out of fuel. Check to make

sure the fuel-filler cap is installed and closed

tightly, and that the vehicle has at least 3 gallons

(11.4 liters) of fuel in the fuel tank.
After a few driving trips, the

light should

turn off if no other potential emission control

system malfunction exists.
If this indicator light comes on steady for 20 sec-

onds and then blinks for 10 seconds when the

engine is not running, it indicates that the vehicle

is not ready for an emission control system

inspection/maintenance test. See “Readiness for

inspection/maintenance (I/M) test” in the “Tech-

nical and consumer information” section of this

manual.
Operation
The malfunction indicator light will come on in

one of two ways:

● Malfunction indicator light on steady — An

emission control system malfunction has

been detected. Check the fuel-filler cap. If

the fuel-filler cap is loose or missing, tighten

or install the cap and continue to drive the

vehicle. The

light should turn off after

a few driving trips. If the

light does not

turn off after a few driving trips, have the

vehicle inspected by an INFINITI dealer. You

do not need to have your vehicle towed to

the dealer.

● Malfunction indicator light blinking — An en-

gine misfire has been detected which may

damage the emission control system. To re-

duce or avoid emission control system dam-

age:

– do not drive at speeds above 45 MPH

(72 km/h).

– avoid hard acceleration or deceleration.
– avoid steep uphill grades.
– if possible, reduce the amount of cargo

being hauled or towed.

The malfunction indicator light may stop blinking

and come on steady. Have the vehicle inspected

by an INFINITI dealer. You do not need to have

your vehicle towed to the dealer.

CAUTION

Continued vehicle operation without hav-

ing the emission control system checked

and repaired as necessary could lead to

poor driveability, reduced fuel economy,

and possible damage to the emission con-

trol system.

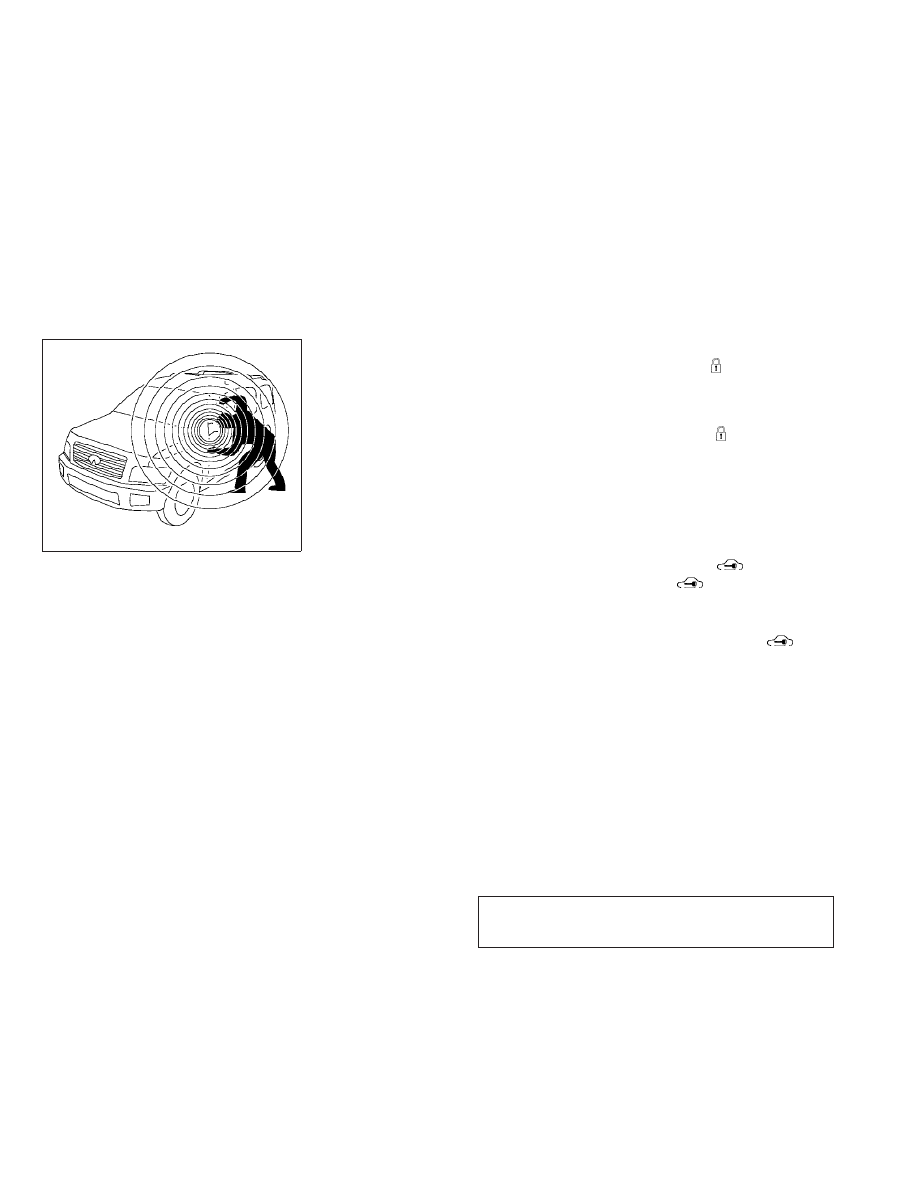

Security indicator light

This light blinks whenever the ignition switch is in

the LOCK, OFF or ACC position. This function

indicates the security system equipped on the

vehicle is operational.
For additional information, see “Security sys-

tems” later in this section.

Slip indicator light

This indicator light will blink when the traction

control system is limiting wheel spin. Slippery

road conditions may exist if the slip indicator

blinks on. If this happens, adjust your driving

accordingly.
The slip indicator light also comes on when you

turn the ignition switch to the ON position. The

light will turn off after about 2 seconds if the

system is operational. If the light does not come

on or does not go off, have the traction control

system checked by an INFINITI dealer.

2-16

Instruments and controls

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—debbie

X

Turn signal/hazard indicator

lights

The appropriate light flashes when the turn signal

switch is activated.
Both lights flash when the hazard switch is turned

on.

Vehicle Dynamic Control

(VDC) OFF indicator light

This indicator light comes on when the Vehicle

Dynamic Control (VDC) off switch is pushed to

OFF, the transfer case is in the 4LO position

(

model), or when the VDC system is not

functioning properly. This indicates the VDC sys-

tem is not operating.
Push the VDC off switch again or restart the

engine and the system will operate normally. See

“Vehicle Dynamic Control (VDC) system” in the

“Starting and driving” section of this manual.
The VDC off light also comes on when you turn

the ignition key to the ON position. The light will

turn off after about 2 seconds if the system is

operational. If the light stays on or comes on

along with the SLIP indicator light while you are

driving, have the VDC system checked by an

INFINITI dealer.

While the VDC system is operating, you might

feel slight vibration or hear the system working

when starting the vehicle or accelerating, but this

is normal.

AUDIBLE REMINDERS
Brake pad wear warning

The disc brake pads have audible wear warnings.

When a disc brake pad requires replacement, it

makes a high pitched scraping sound when the

vehicle is in motion, whether or not the brake

pedal is depressed. Have the brakes checked as

soon as possible if the warning sound is heard.

Key reminder chime

A chime sounds if the driver’s door is opened

while the key is left in the ignition switch. Remove

the key and take it with you when leaving the

vehicle.

Light reminder chime

With the ignition switch in the OFF position, a

chime sounds when the driver’s door is opened if

the headlights or parking lights are on.
Turn the headlight control switch off before leav-

ing the vehicle.

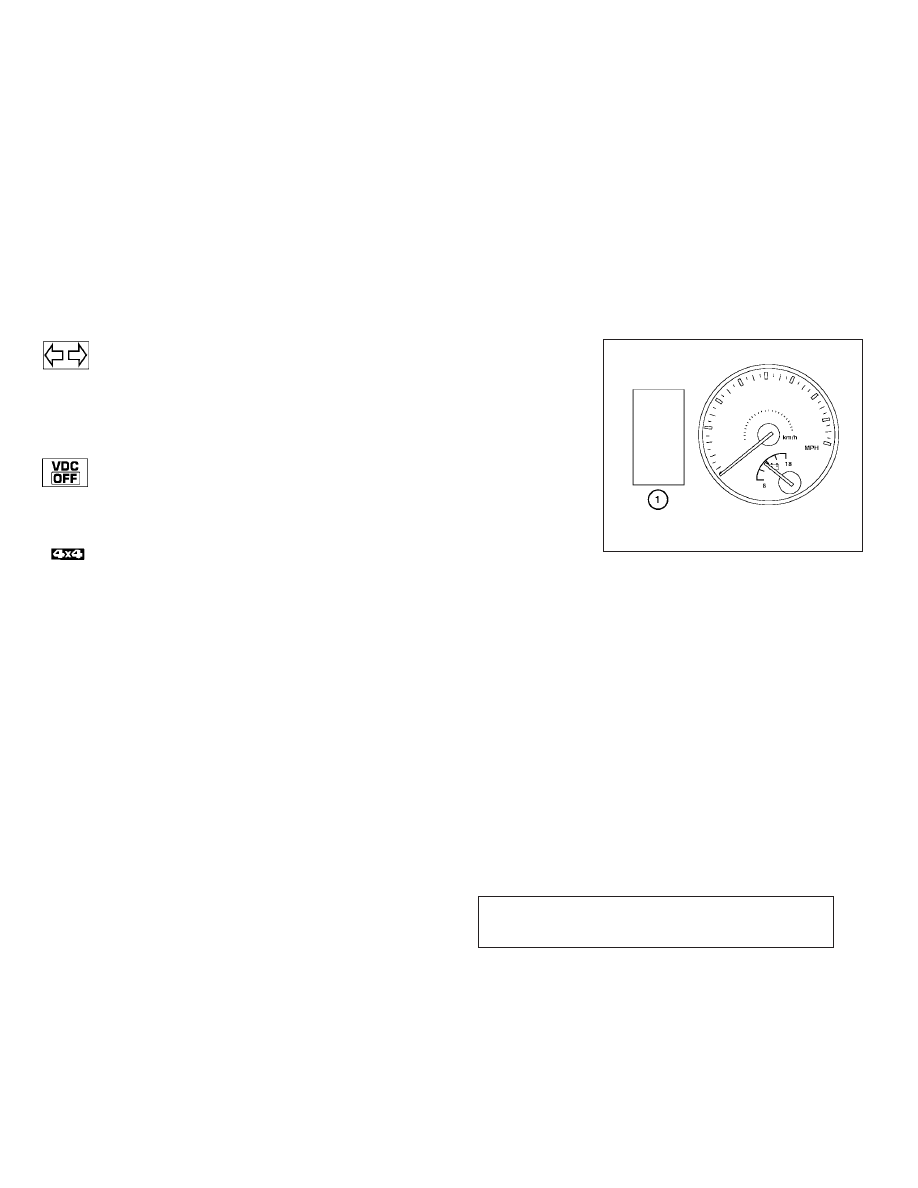

The vehicle information display

s

1

is located to the

left of the speedometer. It displays such items as:

● automatic transmission position indicator
● cruise control system/Intelligent Cruise

Control (ICC) system (if so equipped) infor-

mation

● Intelligent Key operation information
● some indicators and warnings
● other information

For details about the Intelligent Key system, see

“Intelligent Key system” in the “Pre-driving

checks and adjustments” section.

LIC1227

VEHICLE INFORMATION DISPLAY

Instruments and controls

2-17

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—debbie

X

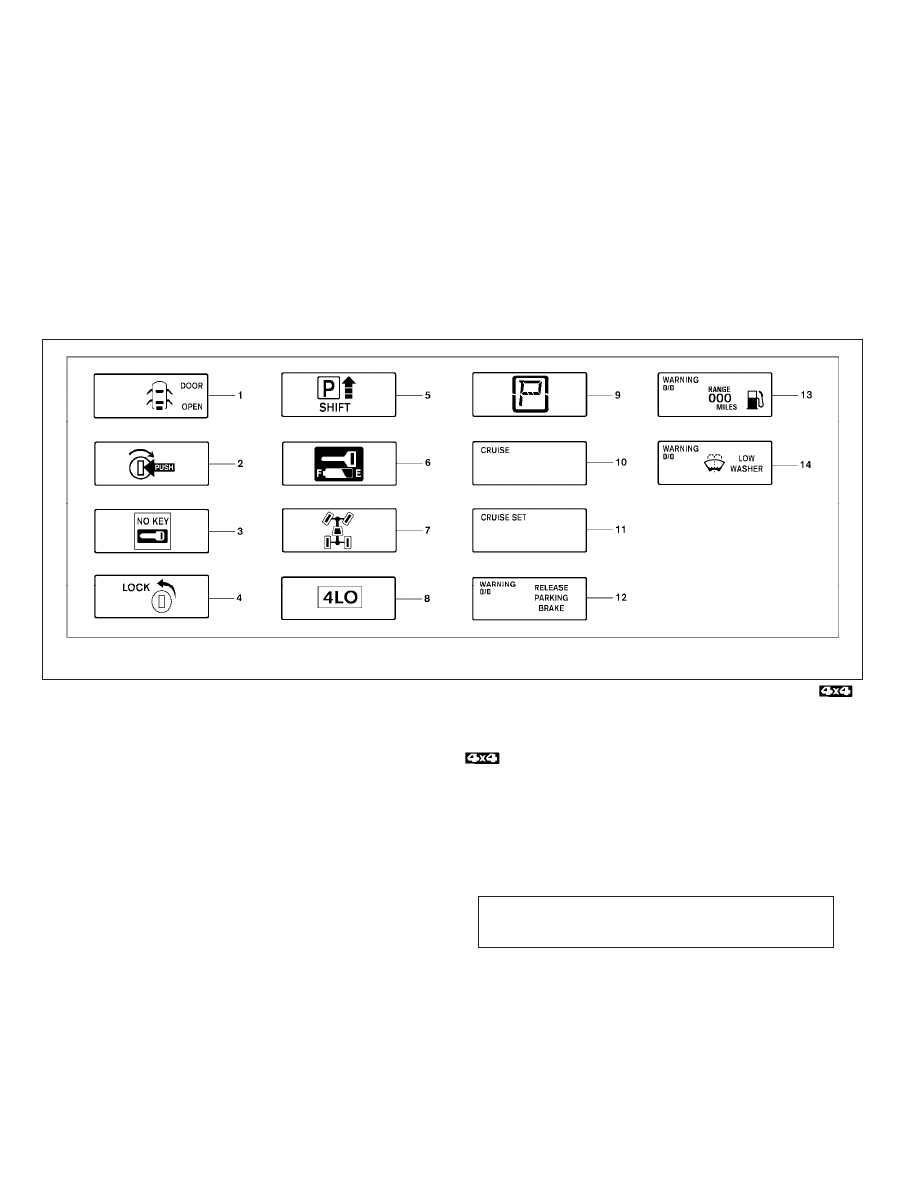

VEHICLE INFORMATION DISPLAY

WARNINGS AND INDICATORS

1. Door and liftgate open warning
2. Engine start operation indicator
3. No key warning

4. Lock warning
5. Shift P warning
6. Intelligent Key battery discharge indicator
7. 4WD shift indicator (

model)

8. Transfer 4LO position indicator (

model)

9. Automatic transmission position indicator

WIC1228

2-18

Instruments and controls

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

10. Cruise main switch indicator/Intelligent

Cruise Control (ICC) system main switch

indicator (if so equipped)

11. Cruise set switch indicator/Intelligent

Cruise Control (ICC) system set switch in-

dicator

12. Parking brake warning
13. Low fuel warning
14. Lower windshield washer fluid warning

Door and liftgate open warning

This warning illuminates when a door, the liftgate

or the liftgate glass has been opened when the

ignition switch is on.
Engine start operation indicator

This indicator illuminates when the ignition switch

is pushed, but not turned.
No key warning (Intelligent Key model)

This warning illuminates following two condi-

tions:

1. When the ignition switch is pushed and the

Intelligent Key cannot be recognized by the

system. If this warning illuminates, you can-

not start the engine.

Check for the following causes and perform

the assigned remedies:
– The battery of the Intelligent Key carried

with you is discharged completely. Re-

place the battery with a new one.

– The Intelligent Key carried with you is not

registered to the system. Use the regis-

tered Intelligent Key.

– You do not have an Intelligent Key with

you. Carry an Intelligent Key with you.

2. When the door is closed with the Intelligent

Key left outside the vehicle and the ignition

switch is in the ACC or ON position. A

chime will also sound.

Lock warning (Intelligent Key model)
This warning illuminates and a chime sounds if

the ignition switch has been in the ACC or ON

position and then placed in the OFF position.
Place the ignition switch in the LOCK position

and the warning and chime will turn off.
Refer to “Shift P warning” in this section for

additional information.
SHIFT P warning (Intelligent Key model)
This warning illuminates when the ignition switch

is in the ACC or OFF position and the shift

selector lever is in any position other than (Park)

position. Also, a chime sounds when the ignition

switch is in the OFF position.
If this warning illuminates, move the shift selector

lever to the P (Park) position or start the engine.
If the shift selector lever is moved to the P (Park)

position, the lock warning will appear. Refer to

“Lock warning” in this section.
For additional information about Intelligent Key,

see “Intelligent Key system” in the “Pre-driving

checks and adjustments” section.
Intelligent Key battery discharge indicator
(Intelligent Key model)

This indicator illuminates when the Intelligent Key

battery is running out of power.
If this indicator illuminates, replace the battery

with a new one. See “Intelligent Key battery” in

the “Maintenance and do-it-yourself” section.
4WD shift indicator (

model)

While the engine is running, the 4WD shift indi-

cator will illuminate the position selected by the

4WD shift switch.
The 4WD shift indicator may blink while
shifting from one drive mode to the other.

Instruments and controls

2-19

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

Transfer 4LO position indicator (
model)

This indicator illuminates when the 4WD shift

switch is set in the 4LO position with the ignition

key in the ON position.
If the 4WD shift switch is set in the 4LO position

and the indicator blinks, stop the vehicle, drive

slowly forward and the indicator will turn on.
When you shift between 4H and 4LO, stop the

vehicle, move the automatic transmission selec-

tor lever to the N (Neutral) position, then depress

and turn the 4WD shift switch to 4LO or 4H.
The transfer case may be damaged if you shift the

switch while driving.
You cannot move the transfer 4WD shift switch

between 4H and 4LO unless you have first

stopped the vehicle and moved the automatic

transmission shift selector lever to N (Neutral).

Make sure the transfer 4LO position indicator

illuminates when you shift the 4WD shift switch

to 4LO.
The indicator may blink while shifting from
one drive mode to the other.

Automatic transmission position indicator
When the ignition key is placed in the ON posi-

tion, this indicator shows the automatic transmis-

sion shift selector lever position. See “Driving the

vehicle” in the “Starting and driving” section of

this manual.
Cruise main switch indicator (if so
equipped)

This indicator illuminates when the cruise control

main switch is pushed. The indicator turns off

when the main switch is pushed again. When the

cruise main switch indicator illuminates, the

cruise control system is operational.
Cruise set switch indicator

This indicator illuminates while the vehicle speed

is controlled by the cruise control system. If the

indicator blinks while the engine is running, it may

indicate the cruise control system is not function-

ing properly. Have the system checked by an

INFINITI dealer.
Intelligent Cruise Control (ICC) system
main switch indicator (if so equipped)

This indicator is displayed when the Intelligent

Cruise Control (ICC) system main switch is

pushed. When the main switch is pushed again,

the indicator turns off. While the main switch

indicator is displayed, the ICC system is opera-

tional.

Intelligent Cruise Control (ICC) system set

switch indicator (if so equipped)
This indicator is displayed while the vehicle

speed is controlled by the Intelligent Cruise Con-

trol (ICC) system. If the indicator blinks while the

engine is running, it may indicate that the ICC

system is not functioning properly. Have the sys-

tem checked by an INFINITI dealer.
See Intelligent Cruise Control (ICC) system in

the “Starting and driving” section for details.
Parking brake warning
This warning illuminates when the parking brake

is set and the vehicle is driven.
Low fuel warning
This warning illuminates when the fuel level in the

fuel tank is getting low. Refuel as soon as it is

convenient, preferably before the fuel gauge

reaches E (Empty). There will be a small re-

serve of fuel in the tank when the fuel

gauge needle reaches E (Empty).
Low windshield washer fluid warning
This warning illuminates when the windshield

washer fluid is at a low level. Add windshield

washer fluid as necessary. See “Window washer

fluid” in the “Maintenance and do-it-yourself”

section of this manual.

2-20

Instruments and controls

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

Your vehicle has two types of security systems:

● Vehicle security system
● INFINITI Vehicle Immobilizer System

VEHICLE SECURITY SYSTEM

The vehicle security system provides visual and

audible alarm signals if someone opens the doors

or hood when the system is armed. It is not,

however, a motion detection type system that

activates when a vehicle is moved or when a

vibration occurs.
The system helps deter vehicle theft but cannot

prevent it, nor can it prevent the theft of interior or

exterior vehicle components in all situations. Al-

ways secure your vehicle even if parking for a

brief period. Never leave your keys in the ignition,

and always lock the vehicle when unattended. Be

aware of your surroundings, and park in secure,

well-lit areas whenever possible.
Many devices offering additional protection, such

as component locks, identification markers, and

tracking systems, are available at auto supply

stores and specialty shops. Your INFINITI dealer

may also offer such equipment. Check with your

insurance company to see if you may be eligible

for discounts for various theft protection features.

How to arm the vehicle security

system

1. Close all windows. (The system can be

armed even if the windows are open.)

2. Turn the ignition switch to the LOCK posi-

tion and remove the key.

3. Close all doors and the hood. Lock all doors.

The doors can be locked with:
● the power door lock switch (if the door is

opened, locked and then closed).

● the mechanical key.
● any request switch.
● the Intelligent Key.

Intelligent Key operation:
● Push the

button. All doors lock.

The hazard lights flash twice and the horn

beeps once to indicate all doors are

locked.

● When the

button is pushed with

all doors locked, the hazard lights flash

twice and the horn beeps once as a re-

minder that the doors are already locked.

The horn may or may not beep. Refer to

“Comfort & Convenience settings” in the

“Monitor, climate, audio, phone and voice

recognition systems” section.

4. Confirm that the

indicator light comes

on. The

light stays on for about

30 seconds. The vehicle security system is

now pre-armed. After about 30 seconds the

vehicle security system automatically shifts

into the armed phase. The

light begins

to flash once every 3 seconds. If, during the

30-second pre-arm time period, the driver’s

door is unlocked by the mechanical key, a

request switch, the Intelligent Key or if the

ignition switch is turned to ACC or ON, the

system will not arm.

● If the key is turned slowly when locking

the driver’s door, the system may not

arm. Furthermore, if the key is turned

LIC0661

SECURITY SYSTEMS

Instruments and controls

2-21

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X
