INFINITI Advanced Air Bag System

(front seats)

This vehicle is equipped with the INFINITI Ad-

vanced Air Bag System for the driver and front

passenger seats. This system is designed to

meet certification requirements under U.S. regu-

lations. It is also permitted in Canada. However,

all of the information, cautions and warn-
ings in this manual still apply and must be

followed.
The driver supplemental front-impact air bag is

located in the center of the steering wheel. The

passenger supplemental front-impact air bag is

mounted in the dashboard above the glove box.

The front air bags are designed to inflate in higher

severity frontal collisions, although they may in-

flate if the forces in another type of collision are

similar to those of a higher severity frontal impact.

They may not inflate in certain frontal collisions.

Vehicle damage (or lack of it) is not always an

indication of proper front air bag system opera-

tion.
The INFINITI Advanced Air Bag System has dual

stage inflators. It also monitors information from

the crash zone sensor, the Air bag Control Unit

(ACU), seat belt buckle sensors, occupant clas-

sification sensor (pressure sensor) and passen-

ger seat belt tension sensor. Inflator operation is

based on the severity of a collision and seat belt

usage for the driver. For the front passenger, it

additionally monitors the weight of an occupant

or object on the seat and seat belt tension. Based

on information from the sensors, only one front air

bag may inflate in a crash, depending on the

crash severity and whether the front occupants

are belted or unbelted. Additionally, the front

passenger air bag may be automatically turned

OFF under some conditions, depending on the

weight detected on the passenger seat and how

the seat belt is used. If the front passenger air bag

is OFF, the passenger air bag status light will be

illuminated (if the seat is unoccupied, the light will

not be illuminated, but the air bag will be off). See

“Front passenger air bag and status light” later in

this section for further details. One front air bag

inflating does not indicate improper performance

of the system.
If you have any questions about your air bag

system, please contact INFINITI or your INFINITI

dealer. If you are considering modification of your

vehicle due to a disability, you may also contact

INFINITI. Contact information is contained in the

front of this Owner’s Manual.
When a front air bag inflates, a fairly loud noise

may be heard, followed by the release of smoke.

This smoke is not harmful and does not indicate a

fire. Care should be taken to not inhale it, as it may

cause irritation and choking. Those with a history

of a breathing condition should get fresh air

promptly.
Front air bags, along with the use of seat belts,

help to cushion the impact force on the face and

chest of the front occupants. They can help save

lives and reduce serious injuries. However, an

inflating front air bag may cause facial abrasions

or other injuries. Front air bags do not provide

restraint to the lower body.
Even with INFINITI Advanced Air Bags, seat belts

should be correctly worn and the driver and pas-

senger seated upright as far as practical away

from the steering wheel or instrument panel. The

front air bags inflate quickly in order to help

protect the front occupants. Because of this, the

force of the front air bag inflating can increase the

risk of injury if the occupant is too close to, or is

against, the front air bag module during inflation.
The front air bags deflate quickly after a collision.
The front air bags operate only when the

ignition switch is in the ON or START posi-

tion.
After turning the ignition key to the ON

position, the supplemental air bag warning

light illuminates. The supplemental air bag

warning light will turn off after about 7 sec-

onds if the system is operational.

1-56

Safety—Seats, seat belts and supplemental restraint system

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

Front passenger air bag and status light

WARNING

The front passenger air bag is designed to

automatically turn OFF under some con-

ditions. Read this section carefully to

learn how it operates. Proper use of the

seat, seat belt and child restraints is nec-

essary for most effective protection. Fail-

ure to follow all instructions in this

manual concerning the use of seats, seat

belts and child restraints can increase the

risk or severity of injury in an accident.

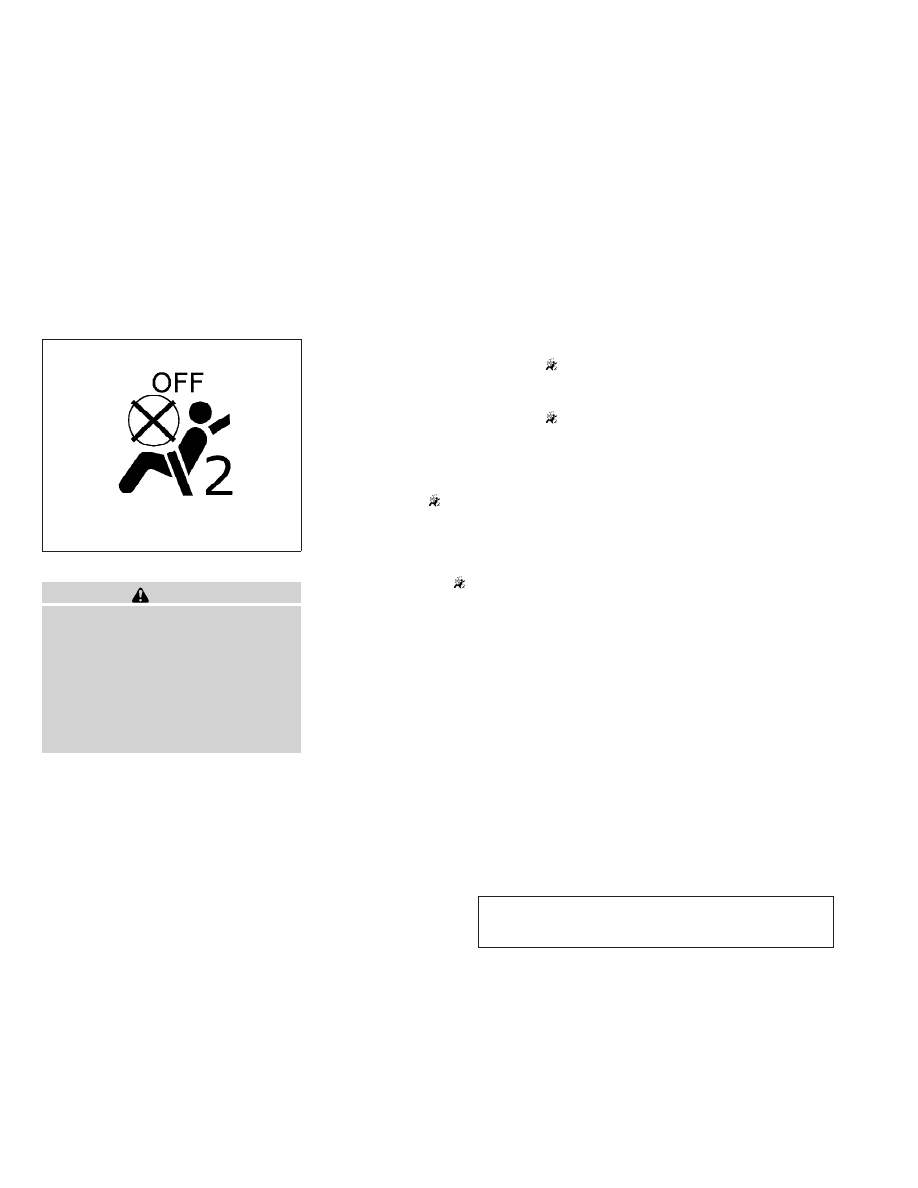

Status light

The front passenger air bag status light

is

located under the climate controls. The light op-

erates as follows:

● Unoccupied passenger’s seat: The

is

OFF and the front passenger air bag is OFF

and will not inflate in a crash.

● Passenger’s seat occupied by a small adult,

child or child restraint as outlined in this

section: The

illuminates to indicate

that the front passenger air bag is OFF and

will not inflate in a crash.

● Occupied passenger seat and the passen-

ger meets the conditions outlined in this

section: The light

is OFF to indicate

that the front passenger air bag is opera-

tional.

Front passenger air bag
The front passenger air bag is designed to auto-

matically turn OFF when the vehicle is operated

under some conditions as described below in

accordance with U.S. regulations. If the front

passenger air bag is OFF, it will not inflate in a

crash. The driver air bag and other air bags in your

vehicle are not part of this system.
The purpose of the regulation is to help reduce

the risk of injury or death from an inflating air bag

to certain front passenger seat occupants, such

as children, by requiring the air bag to be auto-

matically turned OFF. Certain sensors are used

to meet the requirements.
One sensor used is the occupant classification

sensor (pressure sensor). It is in the bottom of the

front passenger seat cushion and is designed to

detect an occupant and objects on the seat by

weight. It works together with seat belt sensors

described later. For example, if a child is in the

front passenger seat, the Advanced Air Bag Sys-

tem is designed to turn the passenger air bag

OFF in accordance with the regulations. Also, if a

child restraint of the type specified in the regula-

tions is on the seat, its weight and the child’s

weight can be detected and cause the air bag to

turn OFF. Occupant classification sensor opera-

tion can vary depending on the front passenger

seat belt sensors.
The front passenger seat belt sensors are de-

signed to detect if the seat belt is buckled and the

amount of tension on the seat belt, such as when

it is in the Automatic Locking Retractor mode

(child restraint mode). Based on the weight on

the seat detected by the occupant classification

sensor and the belt tension detected on the seat

belt, the Advanced Air Bag System determines

whether the front passenger air bag should be

automatically turned OFF as required by the

regulations.

WRS0475

Safety—Seats, seat belts and supplemental restraint system

1-57

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

Front passenger seat adult occupants who are

properly seated and using the seat belt as out-

lined in this manual should not cause the passen-

ger air bag to be automatically turned OFF. For

small adults it may be turned OFF, however if the

occupant takes his/her weight off the seat cush-

ion (for example, by not sitting upright, by sitting

on an edge of the seat, or by otherwise being out

of position), this could cause the sensor to turn

the air bag OFF. In addition, if the occupant

improperly uses the seat belt in the ALR mode

(child restraint mode), this could cause the air

bag to be turned OFF. Always be sure to be

seated and wearing the seat belt properly for the

most effective protection by the seat belt and

supplemental air bag.
INFINITI recommends that pre-teens and chil-

dren be properly restrained in a rear seat.

INFINITI also recommends that appropriate child

restraints and booster seats be properly installed

in a rear seat. If this is not possible, the occupant

classification sensor and seat belt sensors are

designed to operate as described above to turn

the front passenger air bag OFF for specified

child restraints as required by the regulations.

Failing to properly secure child restraints and to

use the ALR mode (child restraint mode) may

allow the restraint to tip or move in an accident or

sudden stop. This can also result in the passen-

ger air bag inflating in a crash instead of being

OFF. See “Child restraints” earlier in this section

for proper use and installation.
If the front passenger seat is not occupied the

passenger air bag is designed not to inflate in a

crash. However, heavy objects placed on the

seat could result in air bag inflation, because of

the object’s weight detected by the occupant

classification sensor. Other conditions could also

result in air bag inflation, such as if a child is

standing on the seat, or if two children are on the

seat, contrary to the instructions in this manual.

Always be sure that you and all vehicle occupants

are seated and restrained properly.
Using the passenger air bag status light, you can

monitor when the front passenger air bag is au-

tomatically turned OFF with the seat occupied.

The light will not illuminate when the front pas-

senger seat is unoccupied.
If an adult occupant is in the seat but the passen-

ger air bag status light is illuminated (indicating

that the air bag is OFF), it could be that the

person is a small adult, or is not sitting on the seat

properly or not using the seat belt properly.
If a child restraint must be used in the front seat,

the passenger air bag status light may or may not

be illuminated, depending on the size of the child

and the type of child restraint being used. If the air

bag status light is not illuminated (indicating that

the air bag might inflate in a crash), it could be

that the child restraint or seat belt is not being

used properly. Make sure that the child restraint is

installed properly, the seat belt is used properly

and the occupant is positioned properly. If the air

bag status light is not illuminated, reposition the

occupant or child restraint in a rear seat.
If the passenger air bag status light will not illu-

minate even though you believe that the child

restraint, the seat belts and the occupant are

properly positioned, the system may be sensing

an unoccupied seat (in which case the air bag is

OFF). Your INFINITI dealer can check that the

system is OFF by using a special tool. However,

until you have confirmed with your dealer that

your air bag is working properly, reposition the

occupant or child restraint in a rear seat.
The air bag system and passenger air bag status

light will take a few seconds to register a change

in the passenger seat status. For example, if a

large adult who is sitting in the front passenger

seat exits the vehicle, the passenger air bag

status light will go from OFF to ON for a few

seconds and then to OFF. This is normal system

operation and does not indicate a malfunction.
If a malfunction occurs in the front passenger air

bag system, the supplemental air bag warning

light

, located in the meter and gauges area

on the driver’s side of the instrument panel, will

blink. Have the system checked by an INFINITI

dealer.

1-58

Safety—Seats, seat belts and supplemental restraint system

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

Other supplemental front-impact air bag
precautions

WARNING

● Do not place any objects on the steer-

ing wheel pad or on the instrument

panel. Also, do not place any objects

between any occupant and the steering

wheel or instrument panel. Such ob-

jects may become dangerous projec-

tiles and cause injury if the front air

bags inflate.

● Immediately after inflation, several

front air bag system components will be

hot. Do not touch them; you may se-

verely burn yourself.

● No unauthorized changes should be

made to any components or wiring of

the supplemental air bag system. This is

to prevent accidental inflation of the

supplemental air bag or damage to the

supplemental air bag system.

● Do not make unauthorized changes to

your vehicle’s electrical system, sus-

pension system or front end structure.

This could affect proper operation of

the front air bag system.

● Tampering with the front air bag system

may result in serious personal injury.

Tampering includes changes to the

steering wheel and the instrument

panel assembly by placing material

over the steering wheel pad and above

the instrument panel or by installing

additional trim material around the air

bag system.

● Modifying or tampering with the front

passenger seat may result in serious

personal injury. For example, do not

change the front seats by placing mate-

rial on the seat cushion or by installing

additional trim material, such as seat

covers, on the seat that are not specifi-

cally designed to assure proper air bag

operation. Additionally, do not stow any

objects under the front passenger seat

or the seat cushion and seatback. Such

objects may interfere with the proper

operation of the occupant classifica-

tion sensor (pressure sensor).

● No unauthorized changes should be

made to any components or wiring of

the seat belt system. This may affect the

front air bag system. Tampering with

the seat belt system may result in seri-

ous personal injury.

● Work around and on the side air bag

and curtain air bag systems should be

done by an INFINITI dealer. Installation

of electrical equipment should also be

done by an INFINITI dealer. The SRS

wiring harnesses* should not be modi-

fied or disconnected. Unauthorized

electrical test equipment and probing

devices should not be used on the side

air bag or curtain and rollover air bag

systems.

● A cracked windshield should be re-

placed immediately by a qualified re-

pair facility. A cracked windshield could

affect the function of the supplemental

air bag system.

● The SRS wiring harness connectors are

yellow

and

orange

for

easy

identification.

When selling your vehicle, we request that you

inform the buyer about the front air bag system

and guide the buyer to the appropriate sections

in this Owner’s Manual.

Safety—Seats, seat belts and supplemental restraint system

1-59

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

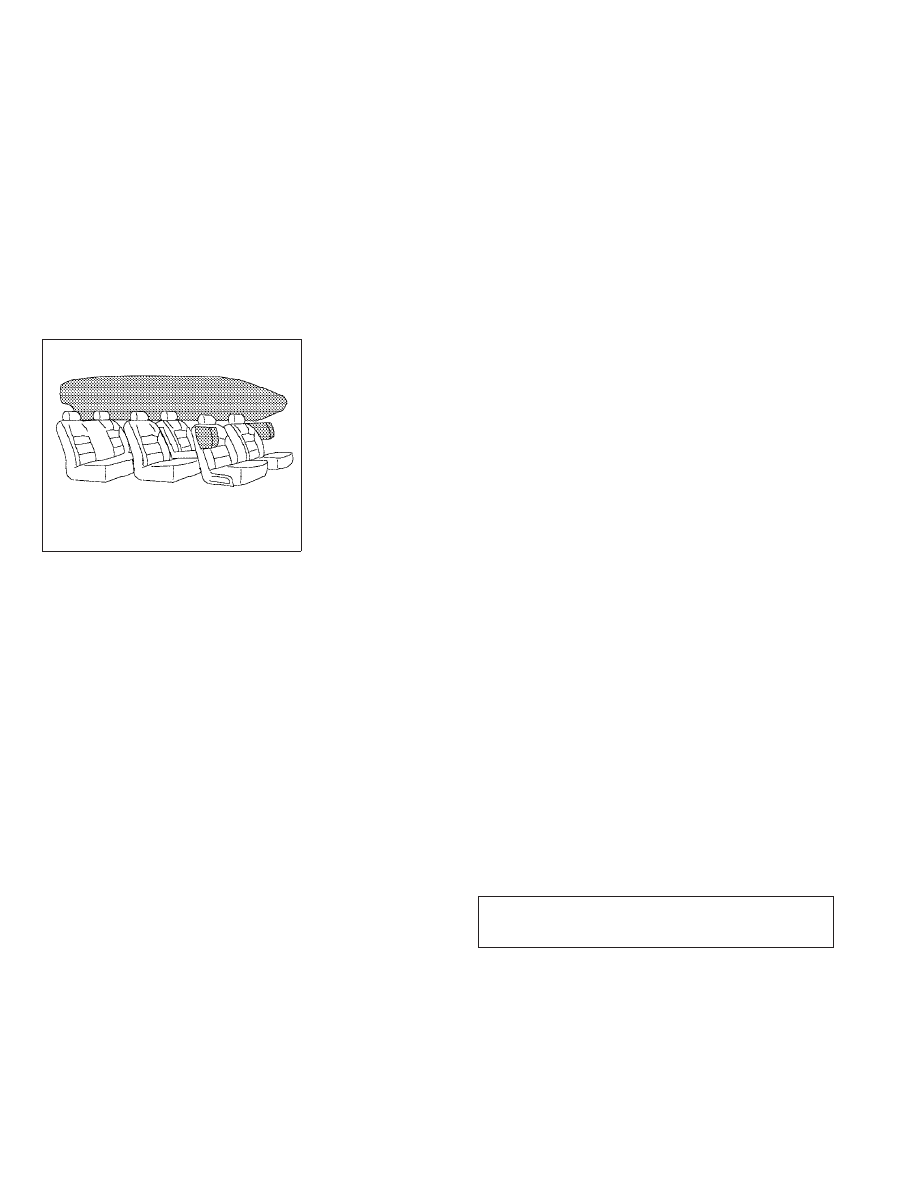

Front seat-mounted side-impact

supplemental air bag and roof-

mounted curtain side-impact and

rollover supplemental air bag systems

The side air bags are located in the outside of the

seatback of the front seats. The curtain and roll-

over air bags are located in the side roof rails in all

3 rows. These systems are designed to meet

voluntary guidelines to help reduce the risk of

injury to out-of-position occupants. However,

all of the information, cautions and warn-

ings in this manual still apply and must be

followed. The side air bags and curtain and

rollover air bags are designed to inflate in higher

severity side collisions, although they may inflate

if the forces in another type of collision are similar

to those of a higher severity side impact. They are

designed to inflate on the side where the vehicle

is impacted. They may not inflate in certain side

collisions.
Curtain and rollover air bags are also designed to

inflate in certain types of rollover collisions or near

rollovers. As a result, certain vehicle movements

(for example, during severe off roading) may

cause the curtain and rollover air bags to inflate.
Vehicle damage (or lack of it) is not always an

indication of proper side air bag and curtain and

rollover air bag operation.
When the side air bags and curtain and rollover

air bags inflate, a fairly loud noise may be heard,

followed by release of smoke. This smoke is not

harmful and does not indicate a fire. Care should

be taken not to inhale it, as it may cause irritation

and choking. Those with a history of a breathing

condition should get fresh air promptly.
Side air bags, along with the use of seat belts,

help to cushion the impact force on the chest of

the front occupants. Curtain and rollover air bags

help to cushion the impact force to the head of

occupants in the front and rear outboard seating

positions in all rows. They can help save lives and

reduce serious injuries. However, an inflating

side air bag or curtain and rollover air bag may

cause abrasions or other injuries. Side air bags

and curtain and rollover air bags do not provide

restraint to the lower body.
The seat belts should be correctly worn and the

driver and passenger seated upright as far as

practical away from the side air bag. Rear seat

passengers should be seated as far away as

practical from the door finishers and side roof

rails. The side air bags and curtain and rollover air

bags inflate quickly in order to help protect the

occupants. Because of this, the force of the side

air bags and curtain and rollover air bags inflating

can increase the risk of injury if the occupant is

too close to, or is against, these air bag modules

during inflation. The side air bag will deflate

quickly after the collision is over.
The curtain and rollover air bag will remain in-

flated for a short time.
The side air bags and curtain and rollover
air bags operate only when the ignition
switch is in the ON or START position.

After turning the ignition key to the ON
position, the supplemental air bag warning
light illuminates. The supplemental air bag
warning light will turn off after about 7 sec-
onds if the system is operational.

WRS0381

1-60

Safety—Seats, seat belts and supplemental restraint system

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

WARNING

● Do not place any objects near the seat-

back of the front seats. Also, do not

place any objects (an umbrella, bag,

etc.) between the front door finisher

and the front seat. Such objects may

become dangerous projectiles and

cause injury if a side air bag inflates.

● Right after inflation, several side air bag

and curtain and rollover air bag system

components will be hot. Do not touch

them; you may severely burn yourself.

● No unauthorized changes should be

made to any components or wiring of

the side air bag and curtain and rollover

air bag systems. This is to prevent dam-

age to or accidental inflation of the side

air bag and curtain and rollover air bag

systems.

● Do not make unauthorized changes to

your vehicle’s electrical system, sus-

pension system or side panel. This

could affect proper operation of the

curtain and rollover air bag systems.

● Tampering with the side air bag system

may result in serious personal injury.

For example, do not change the front

seats by placing material near the seat-

backs or by installing additional trim

material, such as seat covers, around

the side air bag.

● Work around and on the side air bag

and curtain and rollover air bag systems

should be done by an INFINITI dealer.

Installation of electrical equipment

should also be done by an INFINITI

dealer. The SRS wiring harnesses*

should not be modified or discon-

nected. Unauthorized electrical test

equipment and probing devices should

not be used on the side air bag or cur-

tain and rollover air bag systems.

* The SRS wiring harness or connectors are
yellow or orange for easy identification.

When selling your vehicle, we request that you

inform the buyer about the side air bags and

curtain and rollover air bag system and guide the

buyer to the appropriate sections in this Owner’s

Manual.

Seat belts with pretensioners (Front

seats)

WARNING

● The pretensioners cannot be reused af-

ter activation. They must be replaced

together with the retractor and buckle

as a unit.

● If the vehicle becomes involved in a

frontal collision but a pretensioner is

not activated, be sure to have the pre-

tensioner system checked and, if nec-

essary, replaced by you INFINITI dealer.

● No unauthorized changes should be

made to any components or wiring of

the pretensioner system. This is to pre-

vent damage to or accidental activation

of the pretensioners. Tampering with

the pretensioner system may result in

serious personal injury.

● Work around and on the pretensioner

system should be done by an INFINITI

dealer. Installation of electrical equip-

ment should also be done by an

INFINITI dealer. Unauthorized electrical

test equipment and probing devices

should not be used on the pretensioner

system.

Safety—Seats, seat belts and supplemental restraint system

1-61

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

● If you need to dispose of a pretensioner

or scrap the vehicle, contact an INFINITI

dealer. Correct pretensioner disposal

procedures are set forth in the appropri-

ate INFINITI Service manual. Incorrect

disposal procedures could cause per-

sonal injury.

The pretensioner system activates in conjunction

with the front air bag system. The pretensioner

system also activates with the curtain and rollover

air bags in certain types of rollover collisions or

near rollovers. Working with the seat belt retrac-

tor, it helps tighten the seat belt when the vehicle

becomes involved in certain types of collisions,

helping to restrain front seat occupants.
The pretensioner is encased with the seat belt

retractor. These seat belts are used the same way

as conventional seat belts.
When a pretensioner activates, smoke is re-

leased and a loud noise may be heard. This

smoke is not harmful and does not indicate a fire.

Care should be taken not to inhale it, as it may

cause irritation and choking. Those with a history

of a breathing condition should get fresh air

promptly.
After pretensioner activation, load limiters allow

the seat belt to release webbing (if necessary) to

reduce forces against the chest.

If any abnormality occurs in the pretensioner sys-

tem, the supplemental air bag warning

light

will not come on, will flash intermit-

tently or will turn on for 7 seconds and remain on

after the ignition switch has been turned to the

ON or START position. In this case, the preten-

sioner system may not function properly. They

must be checked and repaired. Take your vehicle

to the nearest INFINITI dealer.
When selling your vehicle, we request that you

inform the buyer about the pretensioner system

and guide the buyer to the appropriate sections

in this Owner’s Manual.

1. SRS Air bag warning labels

The warning labels are located on the sur-

face of the sun visor.

2. SRS Side air bag warning label

The warning label is located on the side of

the passenger’s side center pillar.

LRS0397

1-62

Safety—Seats, seat belts and supplemental restraint system

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

SUPPLEMENTAL AIR BAG

WARNING LABELS

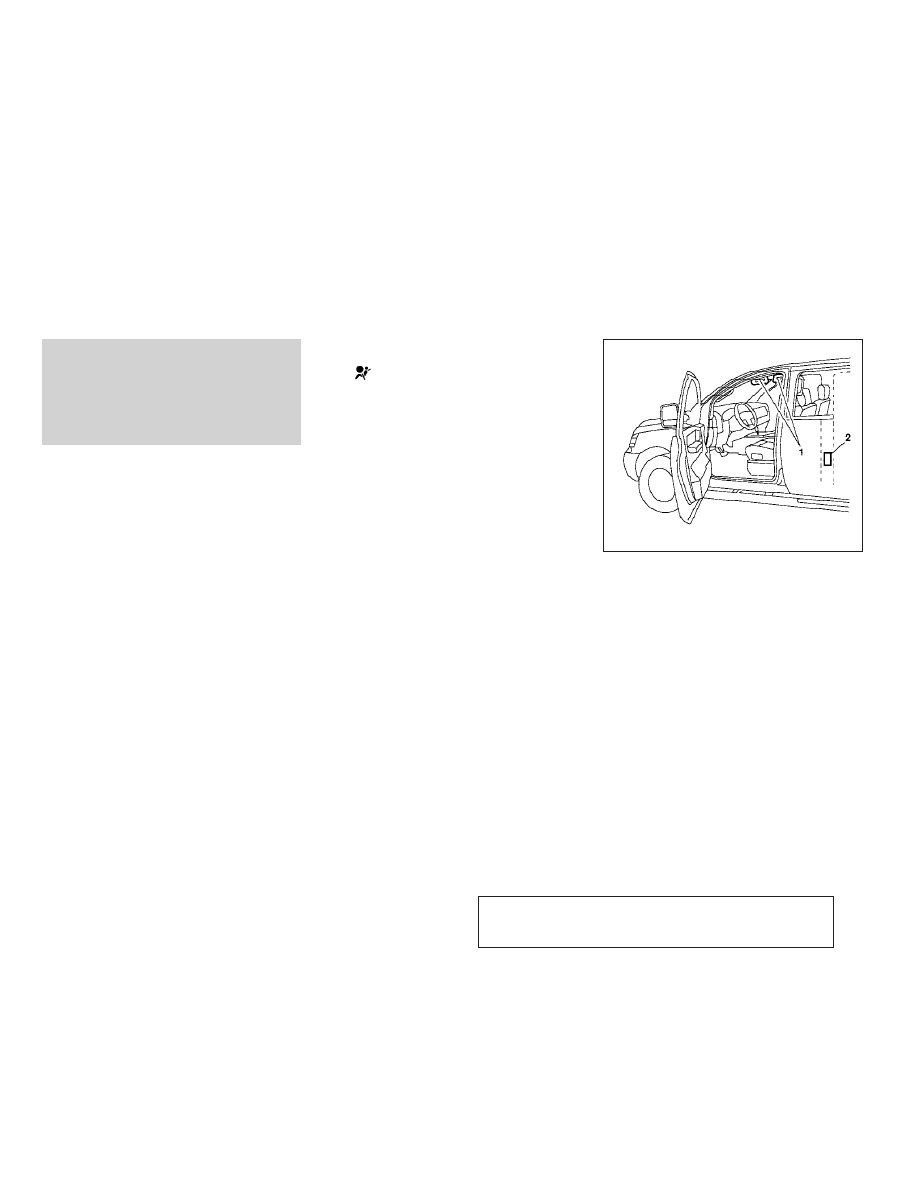

Warning labels about the supplemental front-

impact air bag, front seat-mounted side-impact

supplemental air bag and roof-mounted curtain

side-impact and rollover supplemental air bag

systems are placed in the vehicle as shown in the

illustration.

SUPPLEMENTAL AIR BAG

WARNING LIGHT

The supplemental air bag warning light,

displaying

in the instrument panel, moni-

tors the circuits of the supplemental front-impact

air bag, front seat-mounted side-impact supple-

mental air bag, roof-mounted curtain side-impact

and rollover supplemental air bag and seat belt

pretensioner systems. The monitored circuits in-

clude the Air bag Control Unit (ACU), crash zone

sensor, satellite sensors, rollover sensor, front air

bag modules, side air bag modules, curtain and

rollover air bag modules, pretensioners and all

related wiring.

When the ignition switch is in the ON or START

position, the supplemental air bag warning light

illuminates for about 7 seconds and then turns

off. This means the system is operational.
If any of the following conditions occur, the front

air bag, side air bag, curtain and rollover air bag

and pretensioner systems need servicing:

● The supplemental air bag warning light re-

mains on after approximately 7 seconds.

● The supplemental air bag warning light

flashes intermittently.

● The supplemental air bag warning light does

not come on at all.

Under these conditions, the front air bag, side air

bag, curtain and rollover air bag or pretensioner

systems may not operate properly. They must be

checked and repaired. Take your vehicle to the

nearest INFINITI dealer.

LRS0100

Safety—Seats, seat belts and supplemental restraint system

1-63

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

WARNING

If the supplemental air bag warning light

is on, it could mean that the front air bag,

side air bag, curtain and rollover air bag

and/or pretensioner systems will not op-

erate in an accident. To help avoid injury

to yourself or others, have your vehicle

checked by an INFINITI dealer as soon as

possible.

Repair and replacement procedure

The front air bags, side air bags, curtain and

rollover air bags and pretensioners are designed

to inflate on a one-time-only basis. As a reminder,

unless it is damaged, the supplemental air bag

warning light remains illuminated after inflation

has occurred. Repair and replacement of these

supplemental air bag systems should be done

only by an INFINITI dealer.
When maintenance work is required on the ve-

hicle, the front air bags, side air bags, curtain and

rollover air bags, pretensioners and related parts

should be pointed out to the person performing

the maintenance. The ignition switch should al-

ways be in the LOCK position when working

under the hood or inside the vehicle.

WARNING

● Once a front air bag, side air bag or

curtain and rollover air bags have in-

flated, the air bag module will not func-

tion again and must be replaced. Addi-

tionally, if any of the front air bags

inflate, the activated pretensioners

must also be replaced. The air bag mod-

ule and pretensioner should be re-

placed by an INFINITI dealer. The air

bag module and pretensioner cannot

be repaired.

● The front air bag, side air bag and cur-

tain and rollover air bag systems and

the pretensioner system should be in-

spected by an INFINITI dealer if there is

any damage to the front end or side

portion of the vehicle.

● If you need to dispose of a supplemen-

tal air bag or pretensioner or scrap the

vehicle, contact an INFINITI dealer. Cor-

rect supplemental air bag and preten-

sioner system disposal procedures are

set forth in the appropriate INFINITI

Service Manual. Incorrect disposal pro-

cedures could cause personal injury.

1-64

Safety—Seats, seat belts and supplemental restraint system

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

Safety—Seats, seat belts and supplemental restraint system

1-65

MEMO

2 Instruments and controls

Instrument panel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

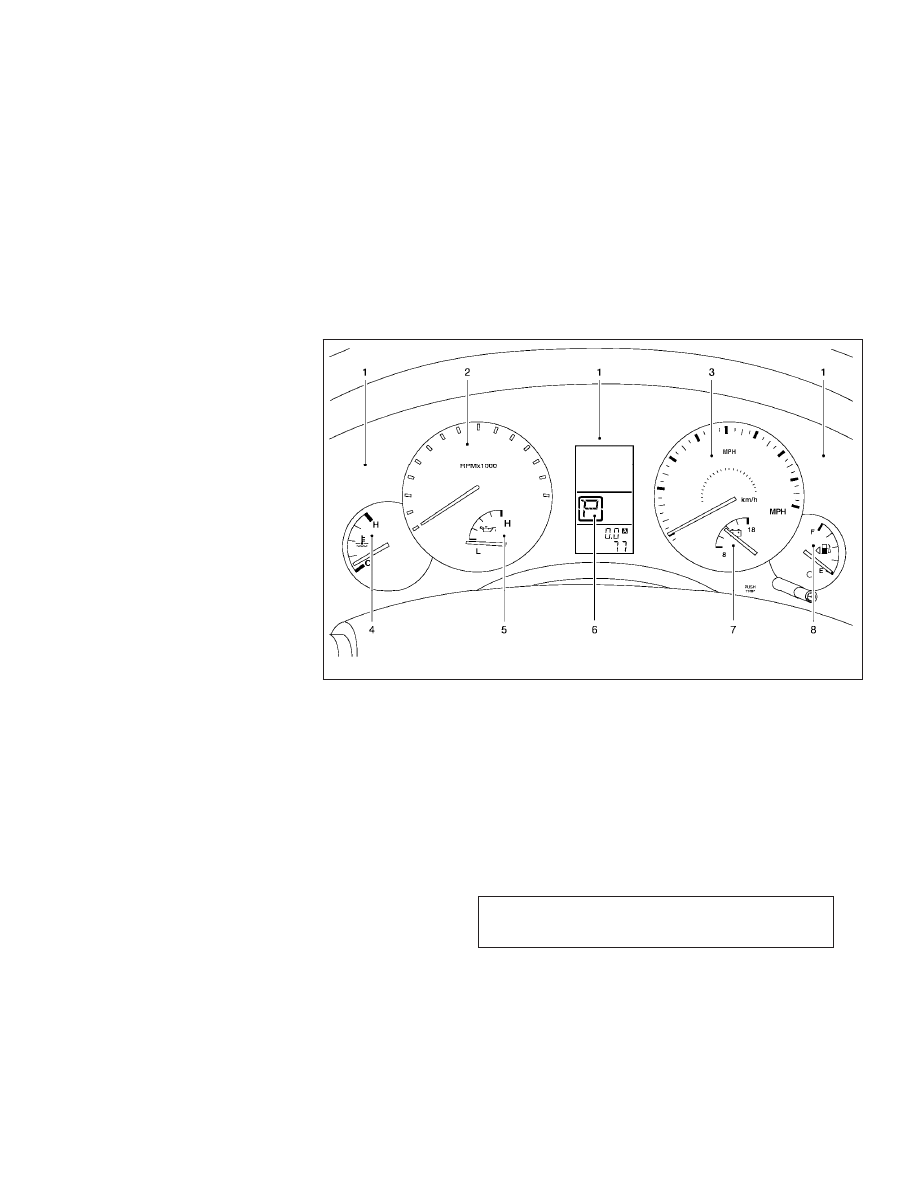

Meters and gauges . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

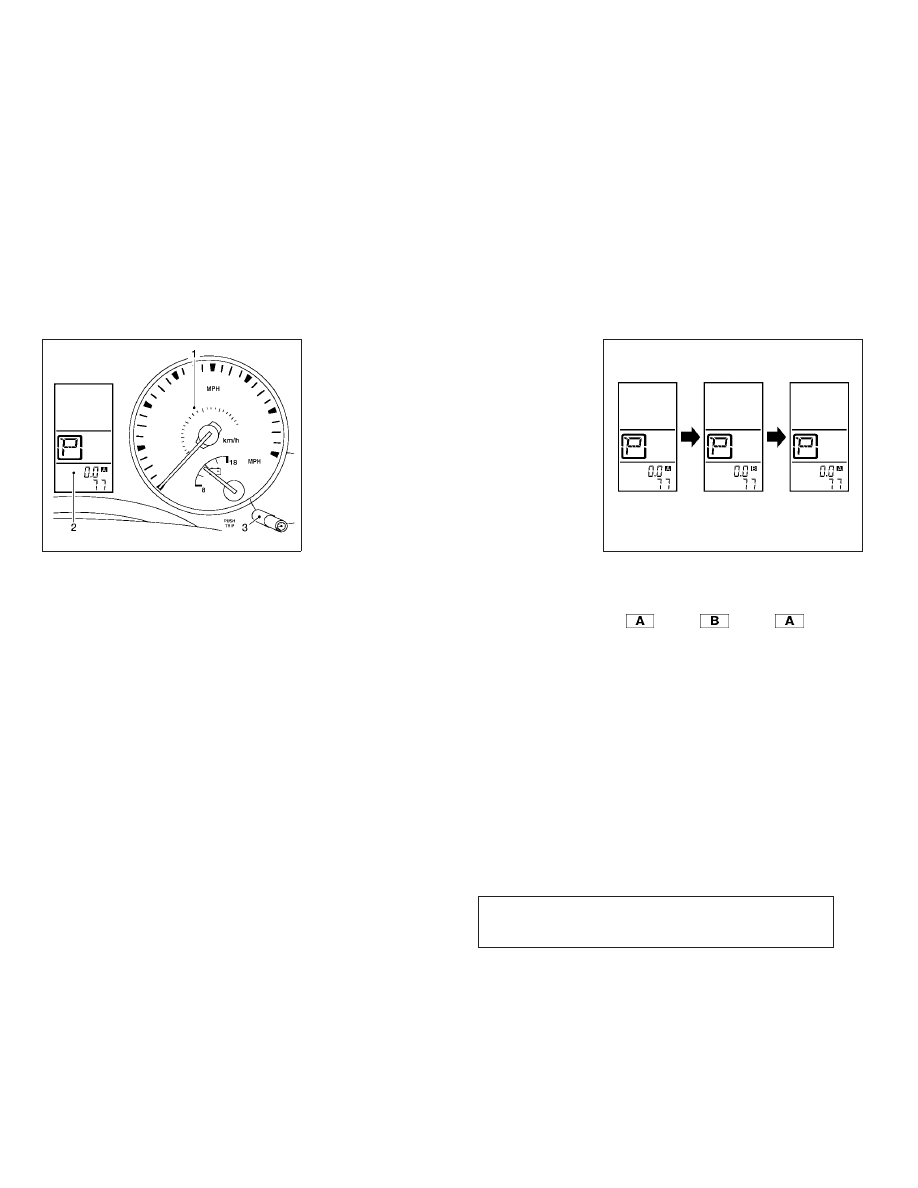

Speedometer and odometer . . . . . . . . . . . . . . . . . . . . . 2-4

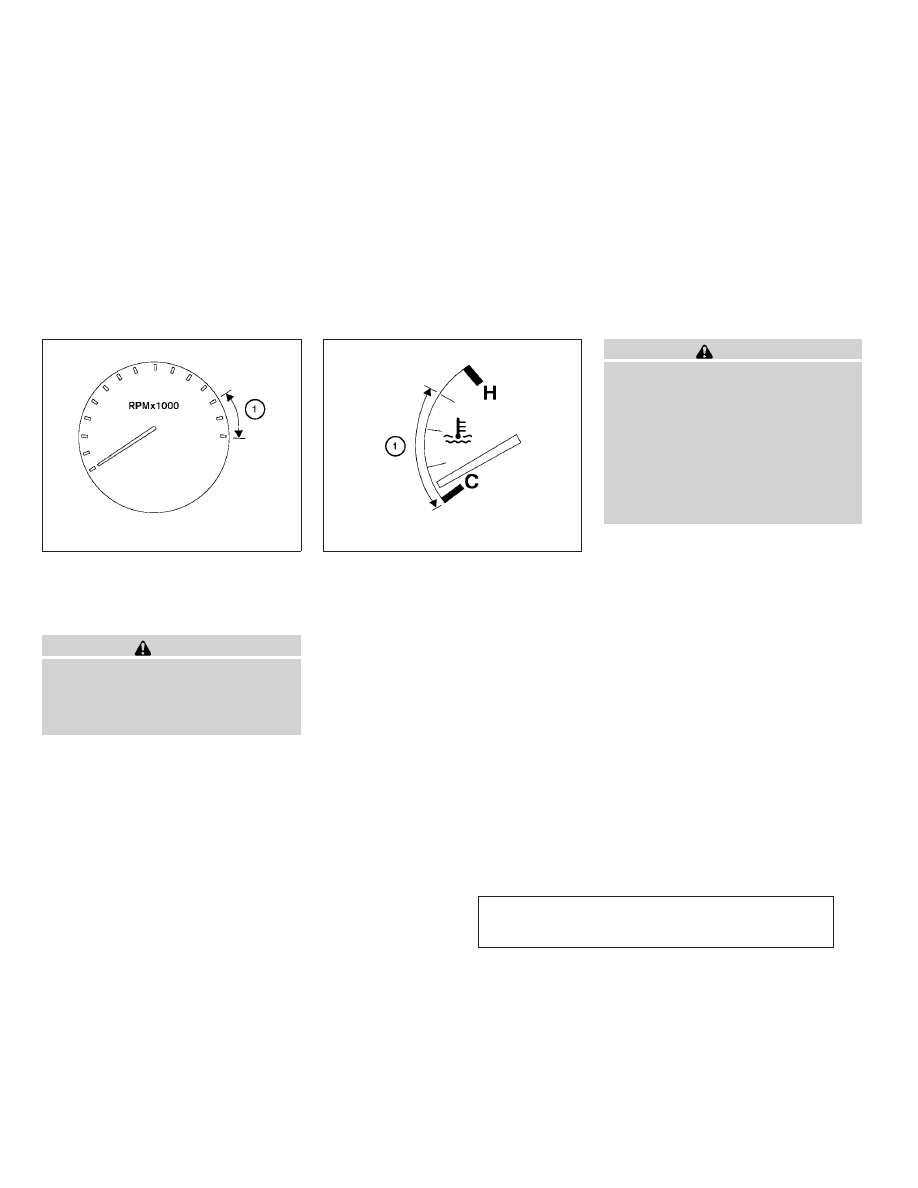

Tachometer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
Engine coolant temperature gauge . . . . . . . . . . . . . . . 2-5
Fuel gauge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
Engine oil pressure gauge . . . . . . . . . . . . . . . . . . . . . . . 2-6
Voltmeter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

Compass display (if so equipped) . . . . . . . . . . . . . . . . . . . 2-7

Zone variation change procedure. . . . . . . . . . . . . . . . . 2-9

Warning/indicator lights and audible reminders . . . . . . 2-10

Checking bulbs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-10
Warning lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-11
Indicator lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-15
Audible reminders . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17

Vehicle Information Display . . . . . . . . . . . . . . . . . . . . . . . . 2-17

Vehicle information display warnings and

indicators. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-18

Security systems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-21

Vehicle security system. . . . . . . . . . . . . . . . . . . . . . . . . 2-21
INFINITI vehicle immobilizer system . . . . . . . . . . . . . . 2-22

Windshield wiper and washer switch . . . . . . . . . . . . . . . 2-23

Switch operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-23

Rear window wiper and washer switch. . . . . . . . . . . . . . 2-24
Rear window and outside mirror defroster switch. . . . . 2-25
Headlight and turn signal switch. . . . . . . . . . . . . . . . . . . . 2-25

Xenon headlights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-25
Headlight control switch. . . . . . . . . . . . . . . . . . . . . . . . 2-26
Daytime running light system (Canada only) . . . . . . 2-28
Instrument brightness control . . . . . . . . . . . . . . . . . . . 2-29
Turn signal switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-29
Fog light switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-30

Hazard warning flasher switch . . . . . . . . . . . . . . . . . . . . . 2-30
Horn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-31
Heated seats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-31
Heated steering wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-32
Vehicle Dynamic Control (VDC) off switch. . . . . . . . . . . 2-32
Rear sonar system off switch . . . . . . . . . . . . . . . . . . . . . . 2-33
Front sonar system off switch (If so equipped) . . . . . . . 2-33
Tow mode switch (if so equipped) . . . . . . . . . . . . . . . . . . 2-34
Clock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-35

Adjusting the time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-35

Power outlet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-35
Cigarette lighter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-36
Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-37

Console box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-37

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

Glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-38
Sunglasses holder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-38
Map pockets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-39
Seatback pocket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-39
Overhead console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-40
Cup holders . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-41
2nd row center console (if so equipped) . . . . . . . . . 2-43
Cargo area storage bin. . . . . . . . . . . . . . . . . . . . . . . . . 2-44
Luggage hooks. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-45
Cargo net . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-46
Roof rack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-47

Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-48

Power windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-48
Power vent windows . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-51

Moonroof . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-51

Automatic moonroof . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-51

Interior light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-53

Console light. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-54

Personal lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-54
Map lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-55
Cargo light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-55
HomeLink

T universal transceiver . . . . . . . . . . . . . . . . . . .2-55

Programming HomeLink

T. . . . . . . . . . . . . . . . . . . . . . .2-56

Programming HomeLink

T for Canadian

customers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-57
Operating the HomeLink

T universal

transceiver. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-57
Programming trouble-diagnosis . . . . . . . . . . . . . . . . . 2-58
Clearing the programmed information . . . . . . . . . . . . 2-58
Reprogramming a single HomeLink

T button . . . . . .2-58

If your vehicle is stolen . . . . . . . . . . . . . . . . . . . . . . . . . 2-58

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

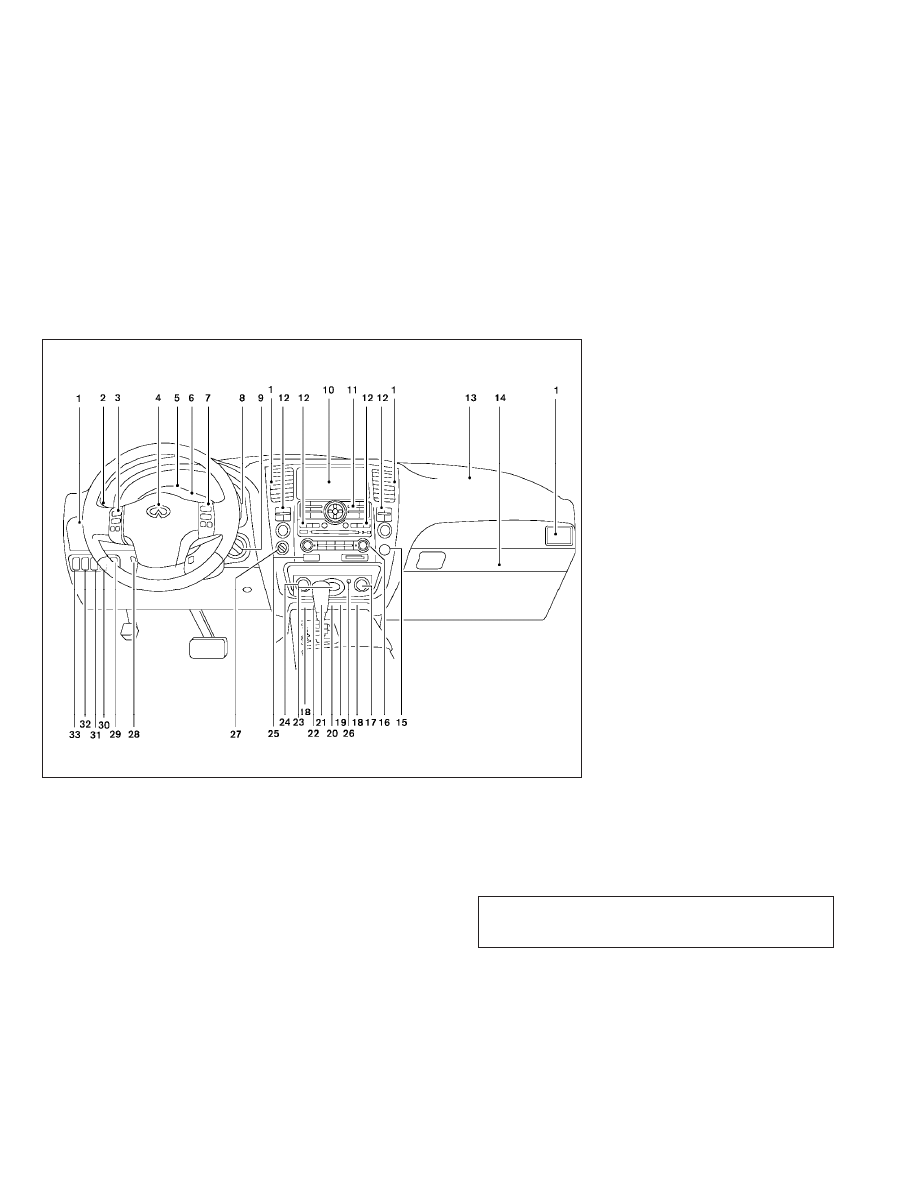

1.

Vents (P. 4-21)

2.

Headlight/fog light/turn signal switch
(P. 2-25)

3.

Steering wheel switch for audio control
and Bluetooth

T Hands-Free Phone

System (if so equipped) (P. 4-50, 4-69)

4.

Driver supplemental air bag/horn
(P. 1-48, P. 2-31)

5.

Meters, gauges and warning/indicator
lights (P. 2-3, 2-10)

6.

Instrument brightness control (P. 2-29)

7.

Cruise control main/set switches and
Intelligent cruise control main/set
switches (if so equipped)
(P. 5-17, P.5-19)

8.

Windshield wiper/washer switch and
rear window wiper/washer switch
(P. 2-23, P. 2-24)

9.

Ignition switch (P. 5-9)

10. Navigation system* (P. 4-2)

11. Navigation system* controls (P. 4-2)

12. Audio system controls (P. 4-25)

13. Front passenger supplemental air bag

(P. 1-48)

14. Glove box (P. 2-38)

15. Hazard lights (P. 2-30)

16. Climate controls (P. 4-22)

WIC1379

INSTRUMENT PANEL

2-2

Instruments and controls

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

17. Power outlet (P. 2-35)

18. Heated seat switch (P. 2-31)

19. Tow mode switch (P. 2-34)

20. Vehicle dynamic control (VDC) off

switch (P. 2-32)

21. Shift selector lever (P. 5-12)

22. Heated steering wheel (P.2-32)

23. Clock (P. 2-35)

24. Power outlet (P. 2-35)

25. Front passenger air bag status light

(P. 1-57)

26. Auxiliary jack (P. 4-38

27. 4WD shift switch (if so equipped)

(P. 5-41)

28. Tilt steering wheel control (P. 3-22)

29.. Rear or front and rear sonar system off

switch (P. 2-33)

30. Pedal position adjustment switch

(P. 3-23)

31. Headlight aiming control (P. 2-28)

32. Power vent windows (P. 2-51)

33. Lift gate open/close switch (P. 3-16)

*: Refer to the separate Navigation System Own-

er’s Manual.
See the page number indicated in paren-

theses for operating details.

1.

Warning/indicator lights

2.

Tachometer

3.

Speedometer

4.

Engine coolant temperature gauge

5.

Engine oil pressure gauge

6.

Odometer/Twin trip odometer, A/T po-
sition indicator, 4WD shift indicator
light (if so equipped)/vehicle information
display

7.

Voltmeter

8.

Fuel gauge

LIC1169

METERS AND GAUGES

Instruments and controls

2-3

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—tbrooks

X

1.

Speedometer

2.

Odometer/twin trip display

3.

Change button

SPEEDOMETER AND ODOMETER
Speedometer

The speedometer indicates vehicle speed.

Odometer/Twin trip odometer

The odometer/twin trip odometer is displayed

when the ignition switch is in the ON position.
The odometer records the total distance the ve-

hicle has been driven.
The twin trip odometer records the distance of

individual trips.

Changing the display:
Pushing the change button changes the display

as follows:
Trip

→ Trip

→ Trip

Resetting the trip odometer:
Pushing the change button for more than 1 sec-

ond resets the trip odometer to zero.
Elapsed time, driving distance and average

speed information is also available. Refer to

“Control panel buttons” in the “Monitor, climate,

audio, phone and voice recognition systems”

section later in this manual.

LIC1170

LIC1231

2-4

Instruments and controls

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/29/08—debbie

X

TACHOMETER

The tachometer indicates engine speed in revo-

lutions per minute (rpm). Do not rev the engine

into the red zone

s

1

.

CAUTION

When engine speed approaches the red

zone, shift to a higher gear or reduce en-

gine speed. Operating the engine in the

red zone may cause serious engine

damage.

ENGINE COOLANT TEMPERATURE

GAUGE

The gauge indicates the engine coolant tempera-

ture. The engine coolant temperature is within the

normal range

s

1

when the gauge needle points

within the zone shown in the illustration.
The engine coolant temperature varies with the

outside air temperature and driving conditions.

CAUTION

If the gauge indicates coolant tempera-

ture near the hot (H) end of the normal

range, reduce vehicle speed to decrease

temperature. If the gauge is over the nor-

mal range, stop the vehicle as soon as

safely possible. If the engine is over-

heated, continued operation of the ve-

hicle may seriously damage the engine.

See “If your vehicle overheats” in the “In

case of emergency” section for immediate

action required.

LIC1235

LIC1236

Instruments and controls

2-5

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X
