7. If the child restraint is equipped with a top

tether strap, route the top tether strap and

secure the tether strap to the tether anchor

point. See “Top tether strap child restraint” in

this section. Do not install child restraints

that require the use of a top tether strap to

seating positions that do not have a top

tether anchor.

8. Before placing the child in the child restraint,

hold the child restraint near the seat belt

path and use force to push the child restraint

from side to side, and tug it forward to make

sure that it is securely held in place. It should

not move more than 1 in (25 mm). If it does

move more than 1 in (25 mm), pull again on

the shoulder belt to further tighten the child

restraint. If you are unable to properly secure

the restraint, move the restraint to another

seating position and try again, or try a differ-

ent child restraint. Not all child restraints fit in

all types of vehicles.

9. Check that the retractor is in the ALR mode

by trying to pull more seat belt out of the

retractor. If you cannot pull any more belt

webbing out of the retractor, the retractor is

in the ALR mode.

10. Check to make sure the child restraint is

properly secured prior to each use. If the

seat belt is not locked, repeat steps 3

through 8.

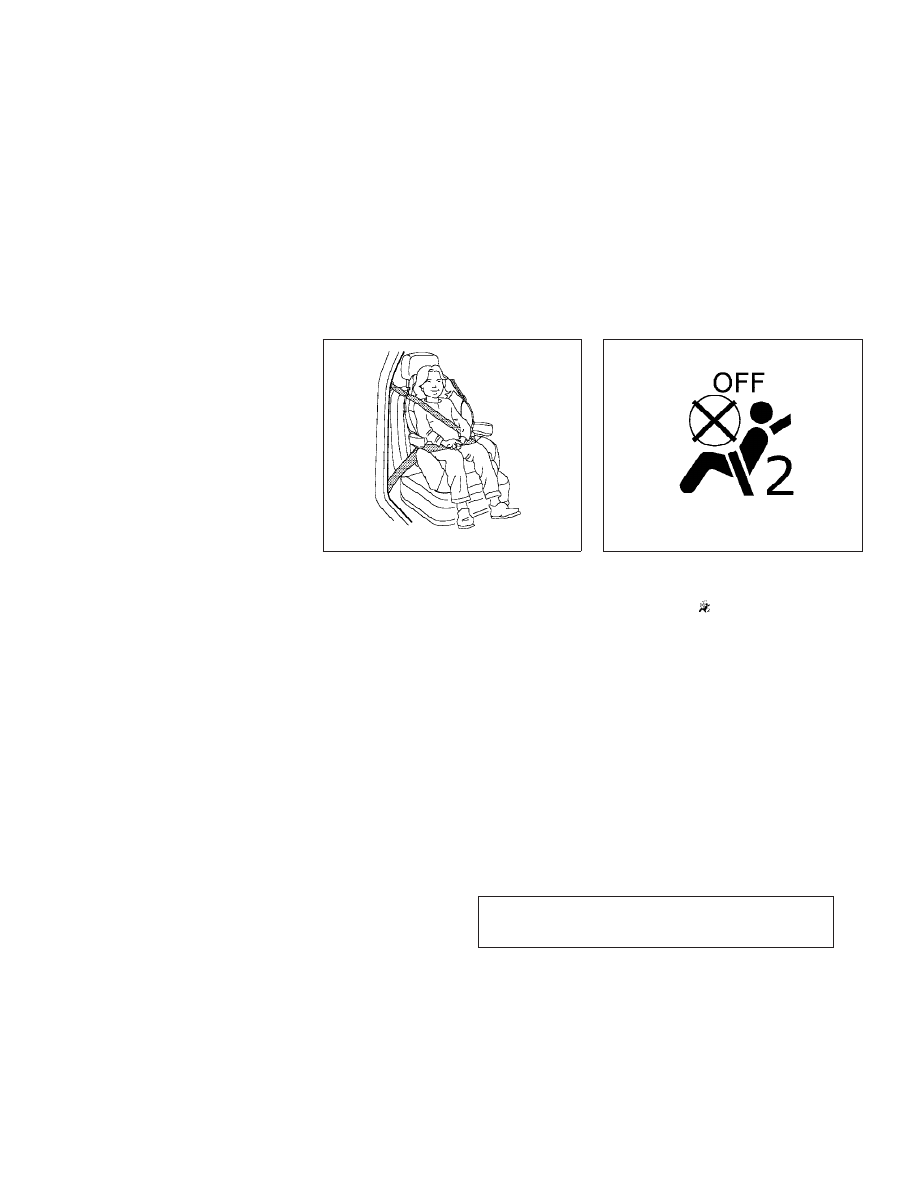

11. If the child restraint is installed in the front

passenger seat, turn the ignition switch to

the ON position. The front passenger air bag

status light

should illuminate. If this

light is not illuminated see

9Front passenger

air bag and status light

9 in this section.

Move the child restraint to another

seating position. Have the system

checked by an INFINITI dealer.

After the child restraint is removed and the seat

belt is fully retracted, the ALR mode (child re-

straint mode) is canceled.

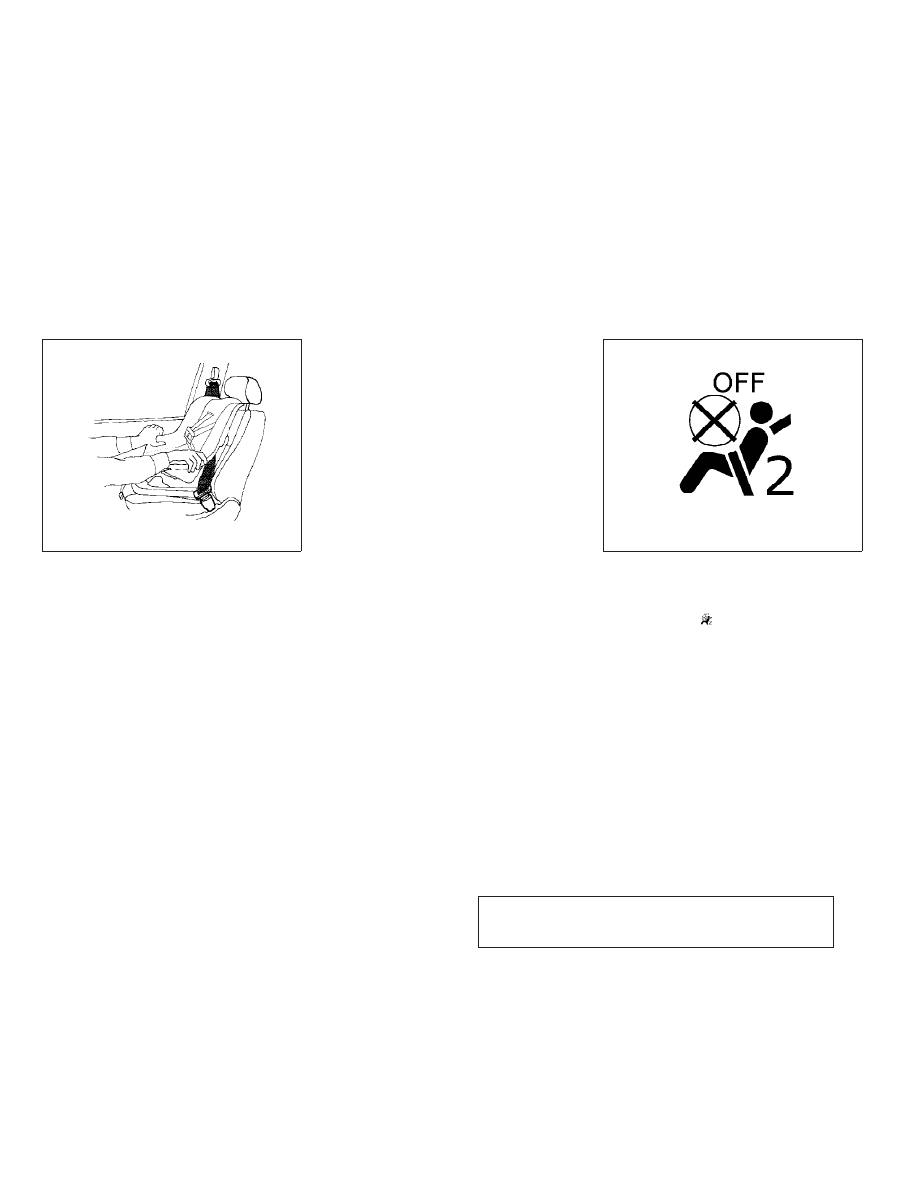

Front facing – step 7

WRS0698

Front facing – step 11

WRS0475

1-40

Safety—Seats, seat belts and supplemental restraint system

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

Rear-facing

Follow these steps to install a rear-facing child

restraint using the vehicle seat belt in the rear

seats:

1. Child restraints for infants must be

used in the rear-facing direction and

therefore must not be used in the front

seat. Position the child restraint on the seat.

Always follow the restraint manufacturer’s

instructions.

2. Route the seat belt tongue through the child

restraint and insert it into the buckle until you

hear and feel the latch engage. Be sure to

follow the child restraint manufacturer’s in-

structions for belt routing.

3. Pull the shoulder belt until the belt is fully

extended. At this time, the seat belt retractor

is in the Automatic Locking Retractor (ALR)

mode (child restraint mode). It reverts to the

Emergency Locking Retractor (ELR) mode

when the seat belt is fully retracted.

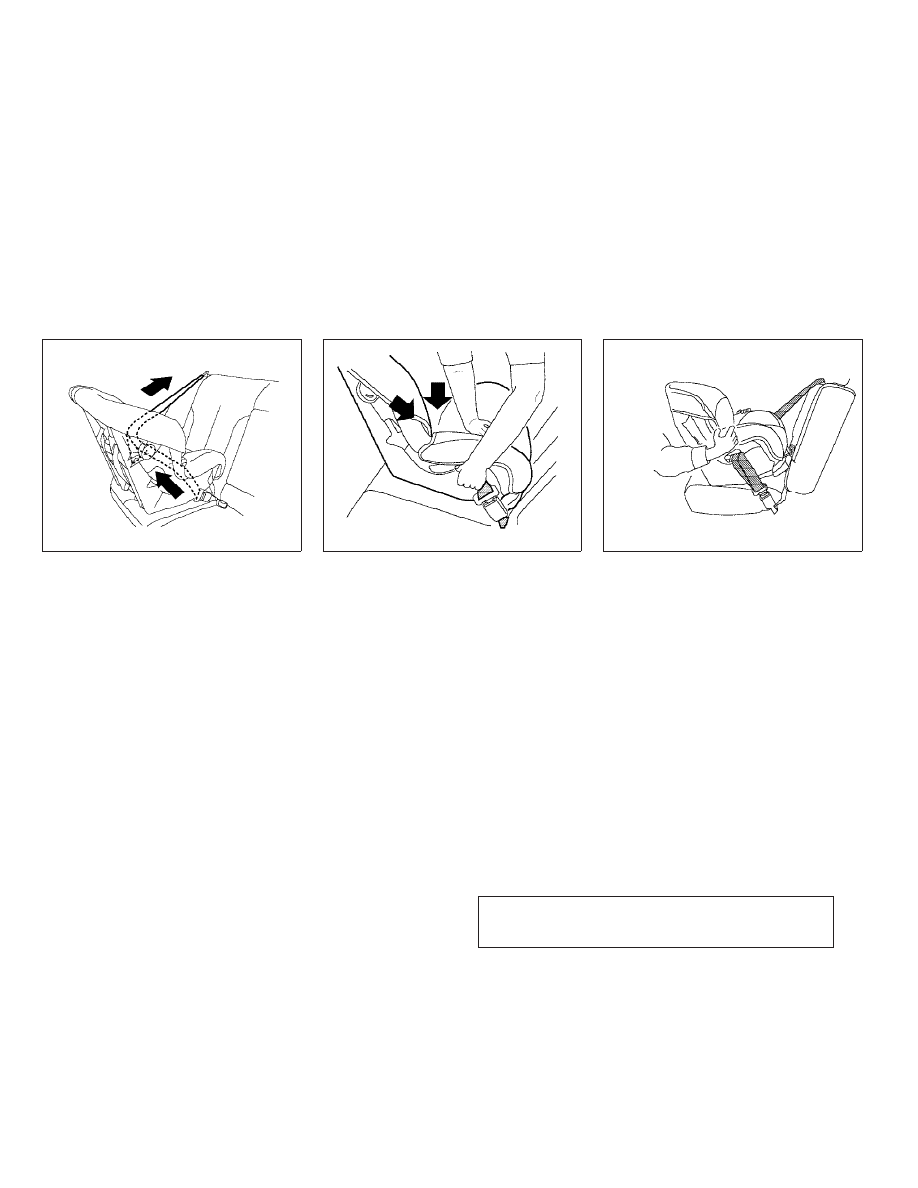

Rear-facing – step 1

WRS0256

Rear-facing – step 2

WRS0761

Rear-facing – step 3

LRS0669

Safety—Seats, seat belts and supplemental restraint system

1-41

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

4. Allow the seat belt to retract. Pull up on the

shoulder belt to remove any slack in the belt.

5. Remove any additional slack from the child

restraint; press downward and rearward

firmly in the center of the child restraint to

compress the vehicle seat cushion and seat-

back while pulling up on the seat belt.

6. Before placing the child in the child restraint,

hold the child restraint near the seat belt

path and use force to push the child restraint

from side to side, and tug it forward to make

sure that it is securely held in place. It should

not move more than 1 in (25 mm). If it does

move more than 1 in (25 mm), pull again on

the shoulder belt to further tighten the child

restraint. If you are unable to properly secure

the restraint, move the restraint to another

rear seating position and try again, or try a

different child restraint. Not all child re-

straints fit in all types of vehicles.

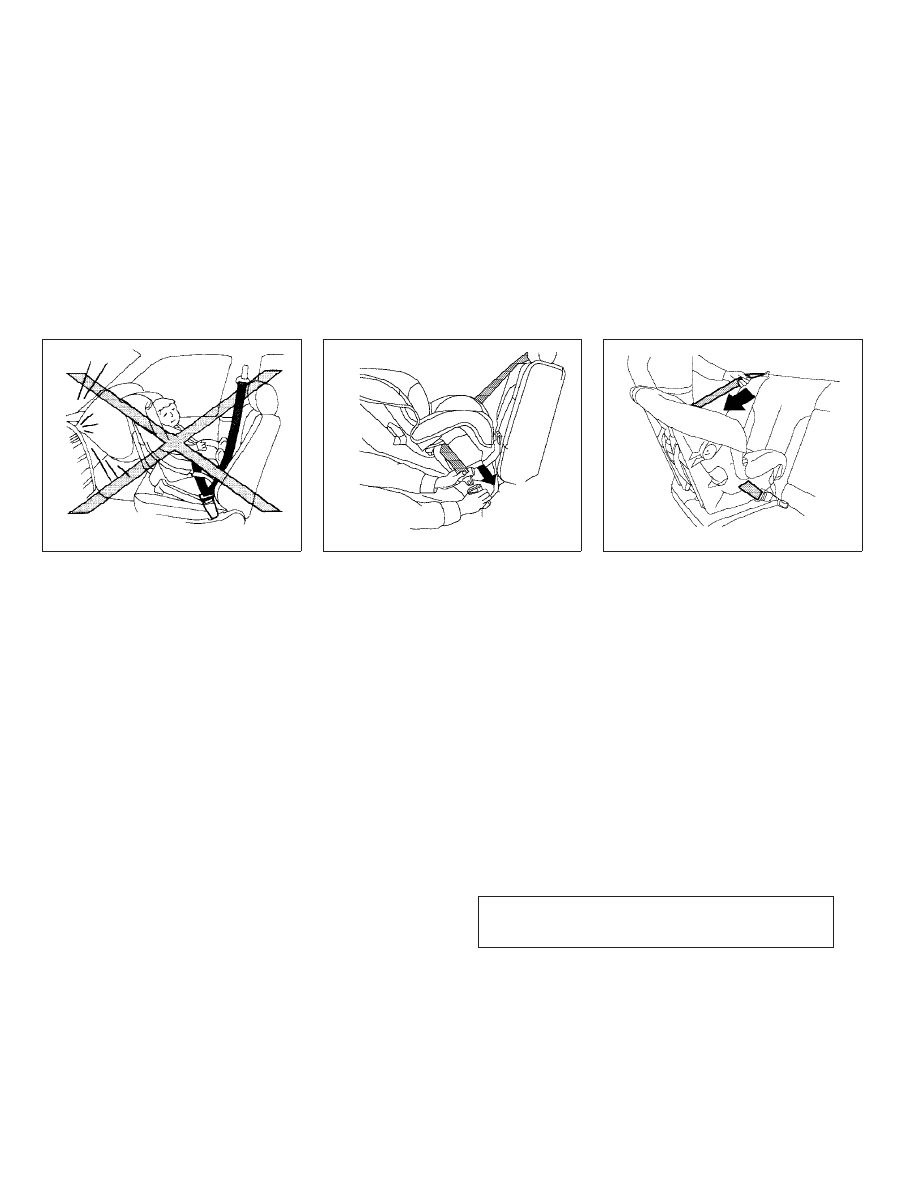

Rear-facing – step 4

LRS0670

Rear-facing – step 5

WRS0762

Rear-facing – step 6

WRS0763

1-42

Safety—Seats, seat belts and supplemental restraint system

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

7. Check that the retractor is in the ALR mode

by trying to pull more seat belt out of the

retractor. If you cannot pull any more seat

belt webbing out of the retractor, the retrac-

tor is in the ALR mode.

8. Check to make sure that the child restraint is

properly secured prior to each use. If the

seat belt is not locked, repeat steps 3

through 7.

After the child restraint is removed and the seat

belt fully retracted, the ALR mode (child restraint

mode) is canceled.

PRECAUTIONS ON BOOSTER

SEATS

WARNING

● Infants and small children should al-

ways be placed in an appropriate child

restraint while riding in the vehicle.

Failure to use a child restraint or

booster seat can result in serious injury

or death.

● Infants and small children should never

be carried on your lap. It is not possible

for even the strongest adult to resist the

forces of a severe accident. The child

could be crushed between the adult and

parts of the vehicle. Also, do not put the

same seat belt around both your child

and yourself.

● INFINITI recommends that the booster

seat be installed in the rear seat. Ac-

cording to accident statistics, children

are safer when properly restrained in

the rear seat than in the front seat. If

you must install a booster seat in the

front seat, see “Booster seat installa-

tion” in this section.

● A booster seat must only be installed in

a seating position that has a lap/

shoulder belt. Failure to use a three-

point type seat belt with a booster seat

can result in a serious injury in sudden

stop or collision.

● Improper use or improper installation

of a booster seat can increase the risk

or severity of injury for both the child

and other occupants of the vehicle and

can lead to serious injury or death in an

accident.

ARS1098

BOOSTER SEATS

Safety—Seats, seat belts and supplemental restraint system

1-43

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

● Do not use towels, books, pillows or

other items in place of a booster seat.

Items such as these may move during

normal driving or a collision and result

in serious injury or death. Booster seats

are designed to be used with a lap/

shoulder belt. Booster seats are de-

signed to properly route the lap and

shoulder portions of the seat belt over

the strongest portions of a child’s body

to provide the maximum protection dur-

ing a collision.

● Follow all of the booster seat manufac-

turer’s instructions for installation and

use. When purchasing a booster seat,

be sure to select one which will fit your

child and vehicle. It may not be possible

to properly install some types of

booster seats in your vehicle.

● If the booster seat and seat belt is not

used properly, the risk of a child being

injured in a collision or a sudden stop

greatly increases.

● Adjustable seatbacks should be posi-

tioned to fit the booster seat, but as

upright as possible.

● After placing the child in the booster

seat and fastening the seat belt, make

sure the shoulder portion of the belt is

away from the child’s face and neck and

the lap portion of the belt does not

cross the abdomen.

● Do not put the shoulder belt behind the

child or under the child’s arm. If you

must install a booster seat in the front

seat, see “Booster seat installation”

later in this section.

● When your booster seat is not in use,

keep it secured with a seat belt to pre-

vent it from being thrown around in

case of a sudden stop or accident.

CAUTION

Remember that a booster seat left in a

closed vehicle can become very hot.

Check the seating surface and buckles

before placing your child in the booster

seat.

Booster seats of various sizes are offered by

several manufacturers. When selecting any

booster seat, keep the following points in mind:

● Choose only a booster seat with a label

certifying that it complies with Federal Motor

Vehicle Safety Standard 213 or Canadian

Motor Vehicle Safety Standard 213.

● Check the booster seat in your vehicle to be

sure it is compatible with the vehicle’s seat

and seat belt system.

LRS0455

1-44

Safety—Seats, seat belts and supplemental restraint system

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

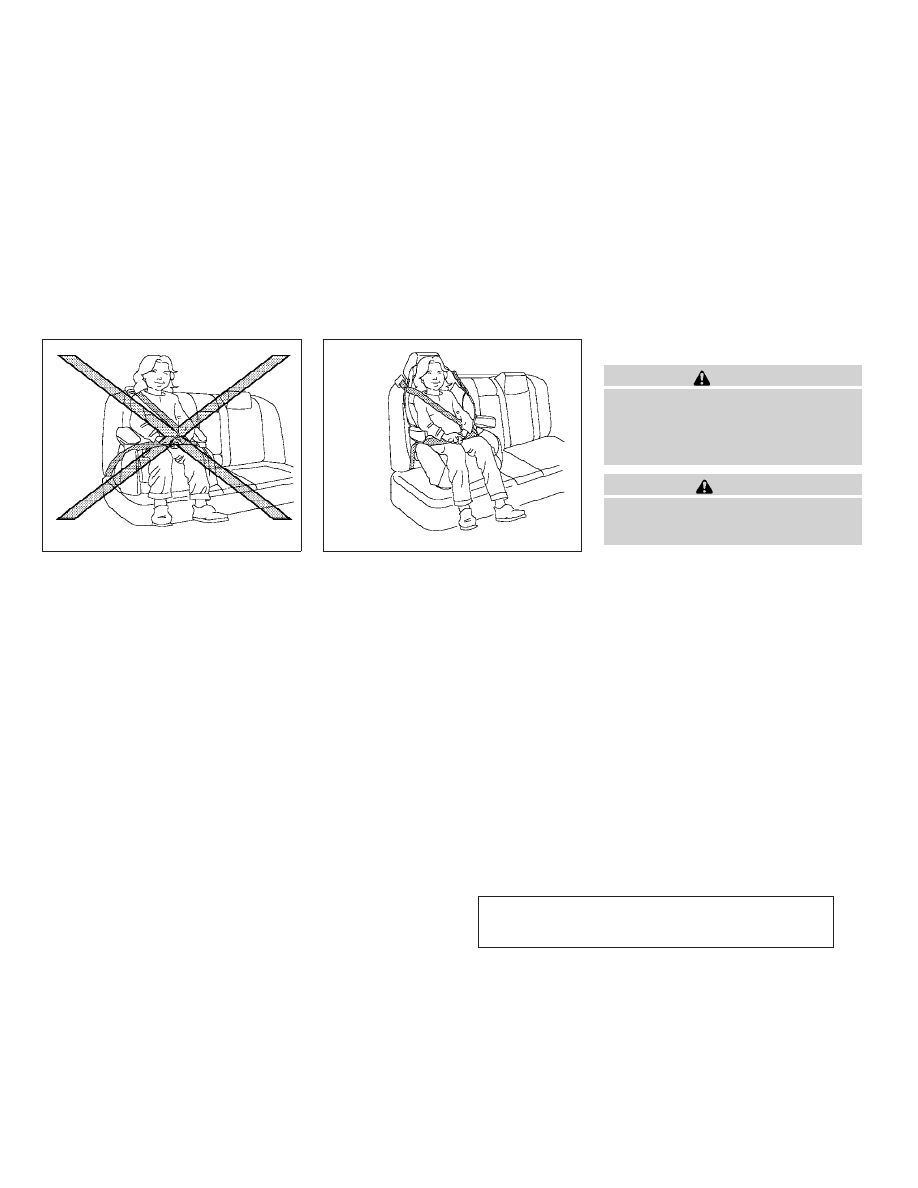

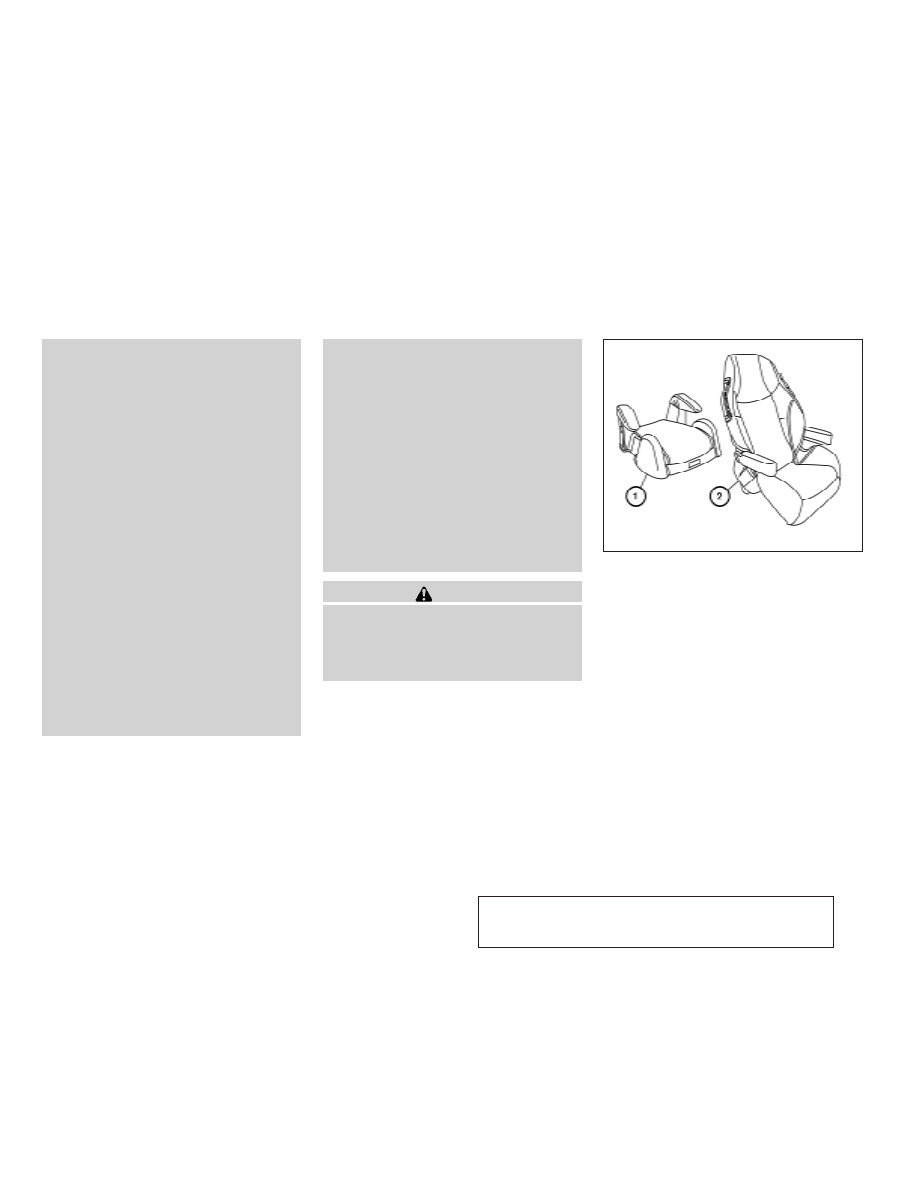

● Make sure the child’s head will be properly

supported by the booster seat or vehicle

seat. The seatback must be at or above the

center of the child’s ears. For example, if a

low back booster seat

s

1

is chosen, the

vehicle seatback must be at or above the

center of the child’s ears. If the seatback is

lower than the center of the child’s ears, a

high back booster seat

s

2

should be used.

● If the booster seat is compatible with your

vehicle, place your child in the booster seat

and check the various adjustments to be

sure the booster seat is compatible with your

child. Always follow all recommended pro-

cedures.

All U.S. states and Canadian provinces or

territories require that infants and small

children be restrained in an approved child

restraint at all times while the vehicle is

being operated.
The instructions in this section apply to booster

seat installation in the rear seats or the front

passenger seat.

BOOSTER SEAT INSTALLATION

WARNING

INFINITI recommends that booster seats

be installed in the rear seat. However, if

you must install a booster seat in the front

passenger seat, move the passenger’s

seat to the rearmost position.

CAUTION

Do not use the lap/shoulder belt Auto-

matic Locking Retractor mode when using

a booster seat with the seat belts.

Follow these steps to install a booster seat in the

rear seat or in the front passenger seat:

LRS0453

LRS0464

Safety—Seats, seat belts and supplemental restraint system

1-45

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

1. If you must install a booster seat in the

front seat, move the seat to the rear-

most position.

2. Position the booster seat on the seat. Only

place it in a front facing direction. Always

follow the booster seat manufacturer’s in-

structions.

3. The booster seat should be positioned on

the vehicle seat so that it is stable. If neces-

sary, adjust or remove the head restraint to

obtain the correct booster seat fit. See

“Head restraint adjustment” earlier in this

section. If the head restraint is removed,

store it in a secure place. Be sure to install

the head restraint when the booster seat is

removed. If the seating position does not

have an adjustable head restraint and it is

interfering with the proper booster seat fit,

try another seating position or a different

booster seat.

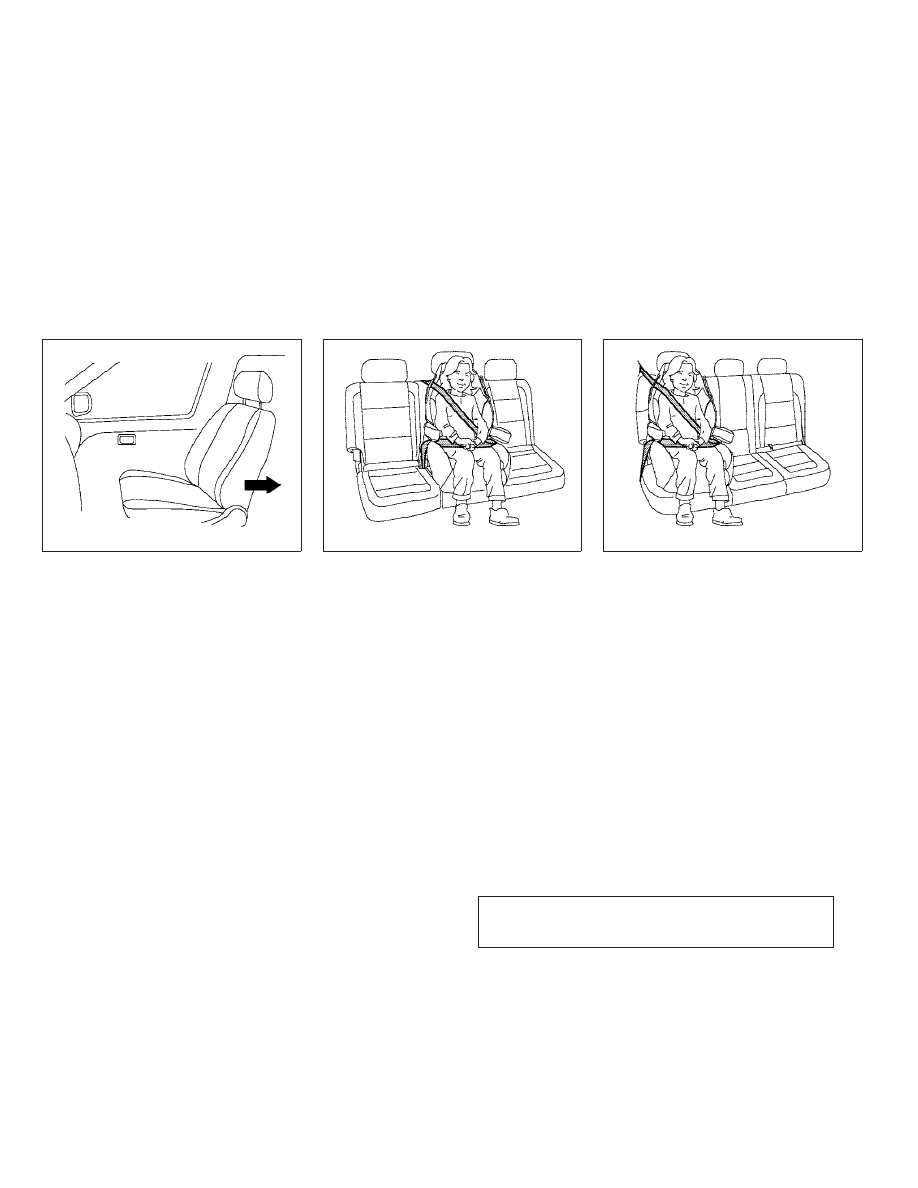

WRS0699

Rear center position

WRS0534

Rear outboard position

WRS0533

1-46

Safety—Seats, seat belts and supplemental restraint system

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

4. Position the lap portion of the seat belt low

and snug on the child’s hips. Be sure to

follow the booster seat manufacturer’s in-

structions for adjusting the belt routing.

5. Pull the shoulder belt portion of the seat belt

toward the retractor to take up extra slack.

Be sure the shoulder belt is positioned

across the top, middle portion of the child’s

shoulder. Be sure to follow the booster seat

manufacturer’s instructions for adjusting the

belt routing.

6. Follow the warnings, cautions and instruc-

tions for properly fastening a seat belt

shown in the “Three-point seat belt with

retractor” earlier in this section.

7. If the booster seat is installed in the front

passenger seat, turn the ignition switch to

the ON position. The front passenger air bag

status light

may or may not illuminate,

depending on the size of the child and the

type of booster seat being used. See “Front

passenger air bag and status light” later in

this section.

Front passenger position

LRS0454

WRS0475

Safety—Seats, seat belts and supplemental restraint system

1-47

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

PRECAUTIONS ON

SUPPLEMENTAL RESTRAINT

SYSTEM

This Supplemental Restraint System (SRS) sec-

tion contains important information concerning

the following systems:

● Driver and passenger supplemental front-

impact air bag (INFINITI Advanced Air Bag

System)

● Front seat-mounted side-impact supple-

mental air bag

● Roof-mounted curtain side-impact and roll-

over supplemental air bag

● Seat belt with pretensioner

Supplemental front-impact air bag system:
The INFINITI Advanced Air Bag System can help

cushion the impact force to the head and chest of

the driver and front passenger in certain frontal

collisions.
Front seat-mounted side-impact supple-
mental air bag system: This system can help

cushion the impact force to the chest area of the

driver and front passenger in certain side-impact

collisions. The supplemental side air bag is de-

signed to inflate on the side where the vehicle is

impacted.

Roof-mounted curtain side-impact and

rollover supplemental air bag system: This

system can help cushion the impact force to the

head of occupants in front and rear outboard

seating positions in certain side-impact or roll-

over collisions. In a side impact, the curtain air

bags are designed to inflate on the side where

the vehicle is impacted. In a rollover both curtain

and rollover air bags are designed to inflate and

remain inflated for a short time.
These supplemental restraint systems are de-

signed to supplement the crash protection pro-

vided by the seat belts and are not a substitute

for them. Seat belts should always be correctly

worn and the occupant seated a suitable dis-

tance away from the steering wheel, instrument

panel and door finishers. See “Seat belts” earlier

in this section for instructions and precautions on

seat belt usage.
The supplemental air bags operate only

when the ignition switch is in the ON or

START position.
After turning the ignition switch to the ON

position, the supplemental air bag warning

light illuminates. The supplemental air bag

warning light will turn off after about 7 sec-

onds if the system is operational.

SUPPLEMENTAL RESTRAINT

SYSTEM

1-48

Safety—Seats, seat belts and supplemental restraint system

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

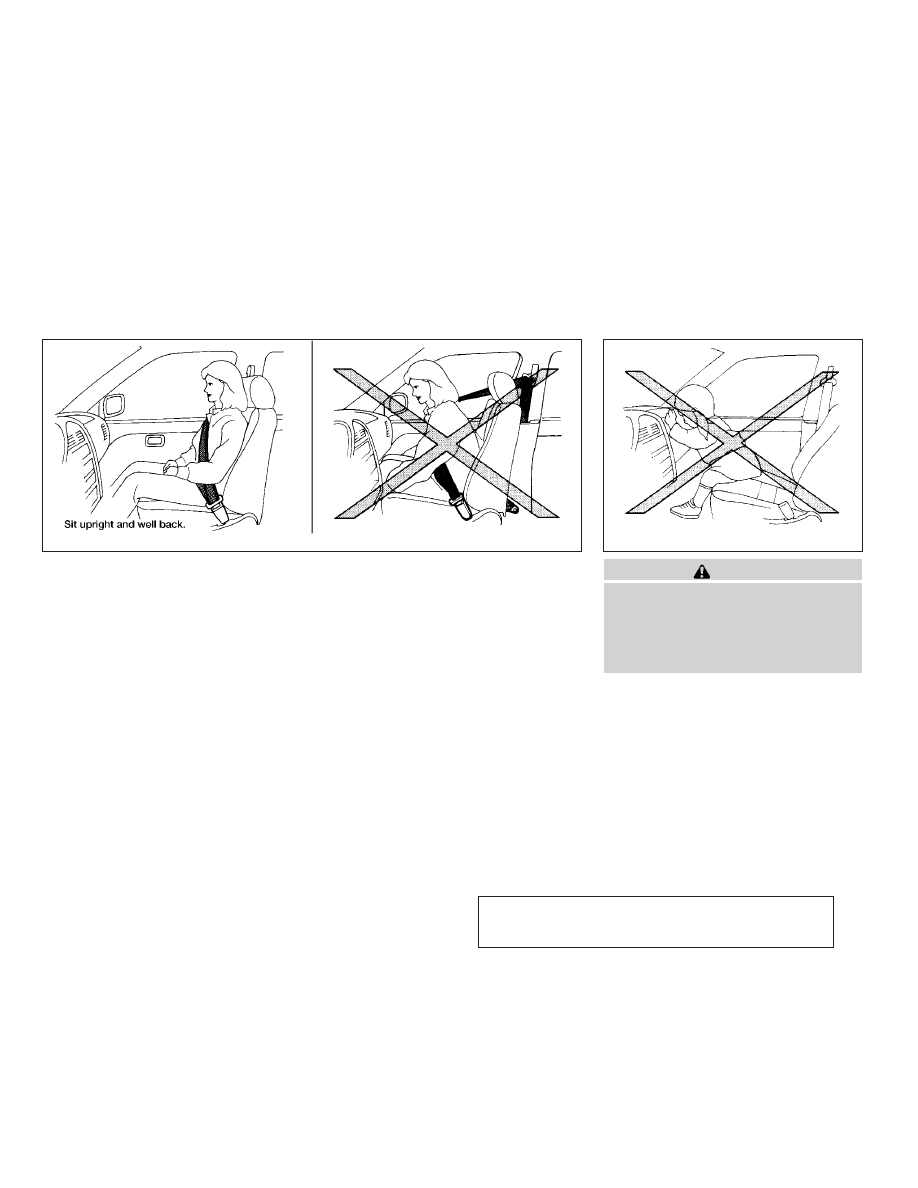

WARNING

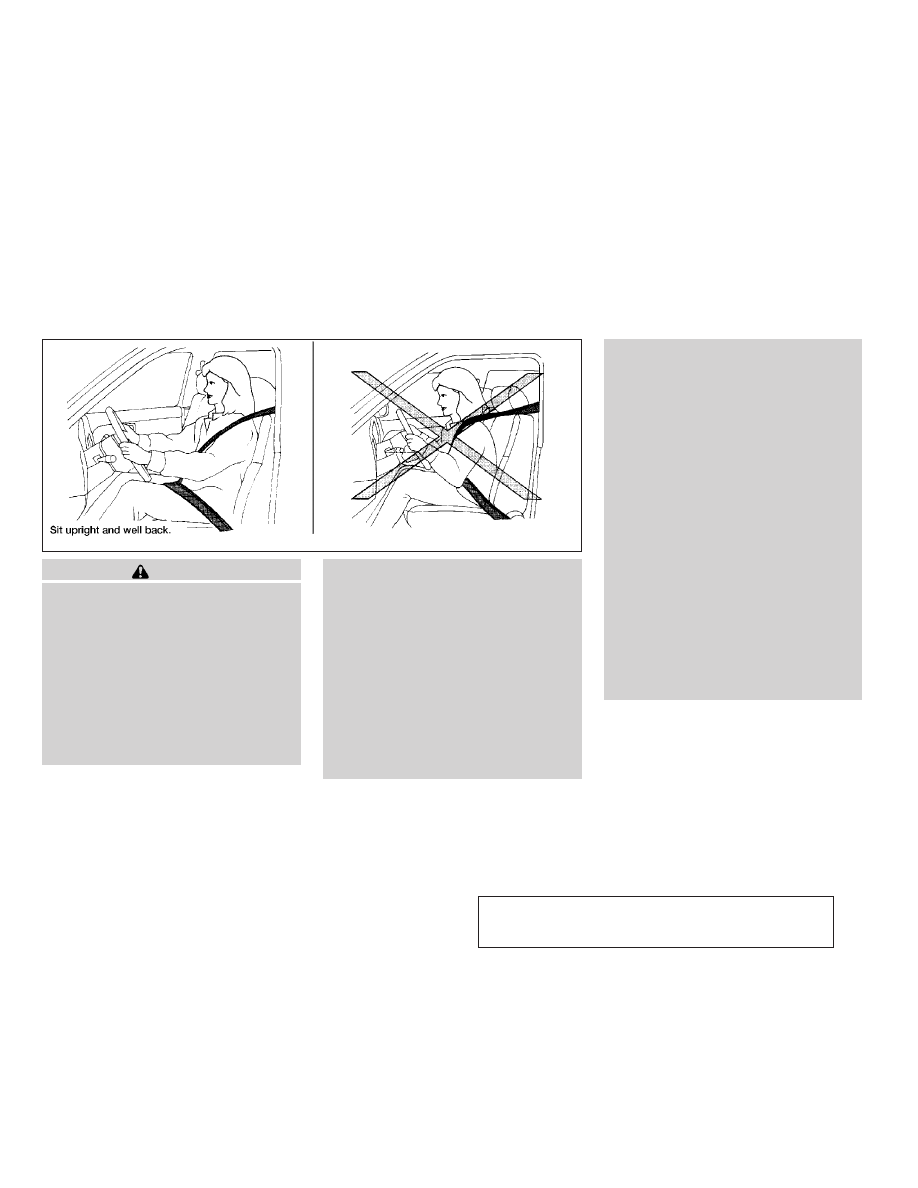

● The front air bags ordinarily will not

inflate in the event of a side impact, rear

impact, rollover, or lower severity fron-

tal collision. Always wear your seat

belts to help reduce the risk or severity

of injury in various kinds of accidents.

● The front passenger air bag will not

inflate if the passenger air bag status

light is lit or if the front passenger seat

is unoccupied. See “Front passenger air

bag and status light” later in this

section.

● The seat belts and the front air bags are

most effective when you are sitting well

back and upright in the seat. The front

air bags inflate with great force. Even

with the INFINITI Advanced Air Bag Sys-

tem, if you are unrestrained, leaning

forward, sitting sideways or out of posi-

tion in any way, you are at greater risk of

injury or death in a crash. You may also

receive serious or fatal injuries from the

front air bag if you are up against it

when it inflates. Always sit back against

the seatback and as far away as practi-

cal from the steering wheel or instru-

ment panel. Always use the seat belts.

● The driver and front passenger seat belt

buckles are equipped with sensors that

detect if the seat belts are fastened. The

Advanced Air Bag System monitors the

severity of a collision and seat belt us-

age then inflates the air bags. Failure to

properly wear seat belts can increase

the risk or severity of injury in an

accident.

● The front passenger seat is equipped

with an occupant classification sensor

(pressure sensor) that turns the front

passenger air bag OFF under some

conditions. This sensor is only used in

this seat. Failure to be properly seated

and wearing the seat belt can increase

the risk or severity of injury in an acci-

dent. See “Front Passenger air bag and

status light” later in this section.

● Keep hands on the outside of the steer-

ing wheel. Placing them inside the

steering wheel rim could increase the

risk that they are injured when the front

air bag inflates.

WRS0031

Safety—Seats, seat belts and supplemental restraint system

1-49

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

WARNING

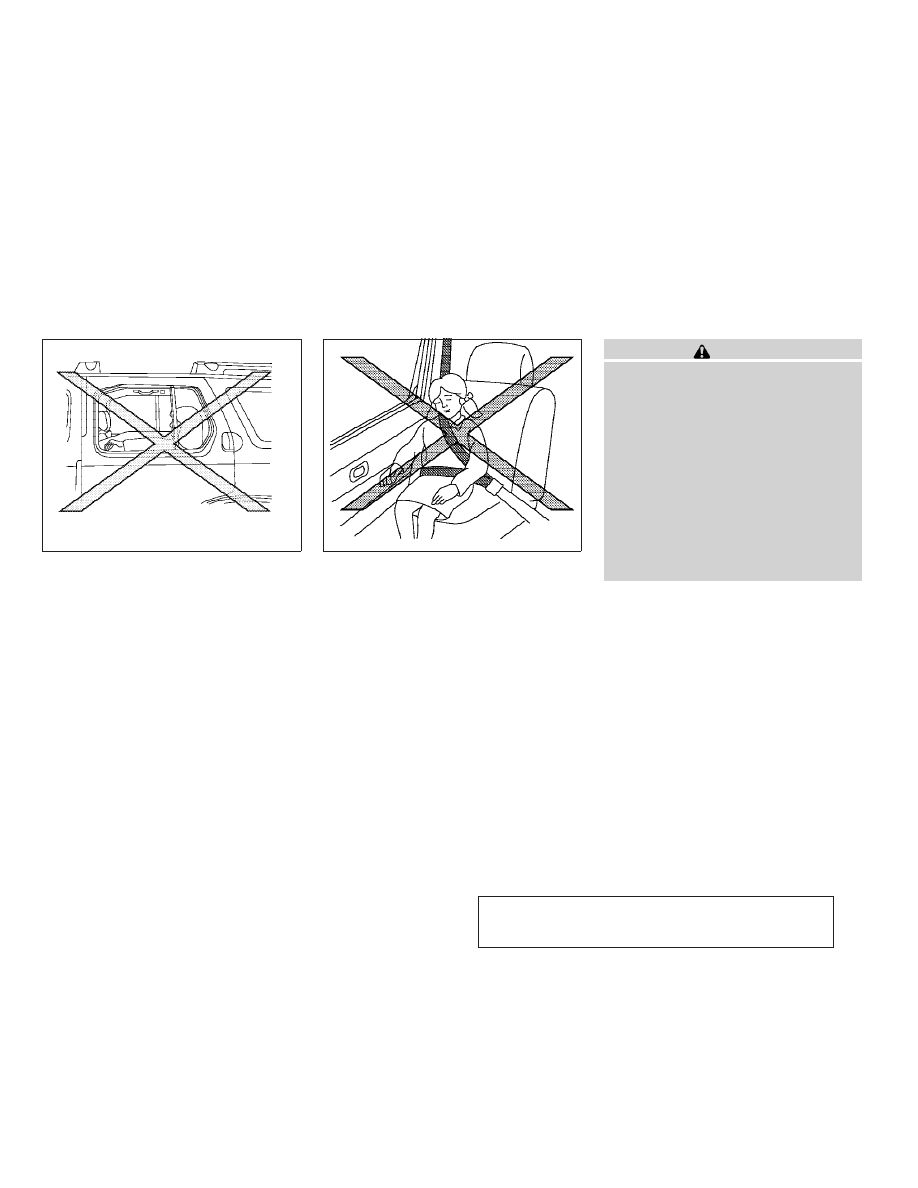

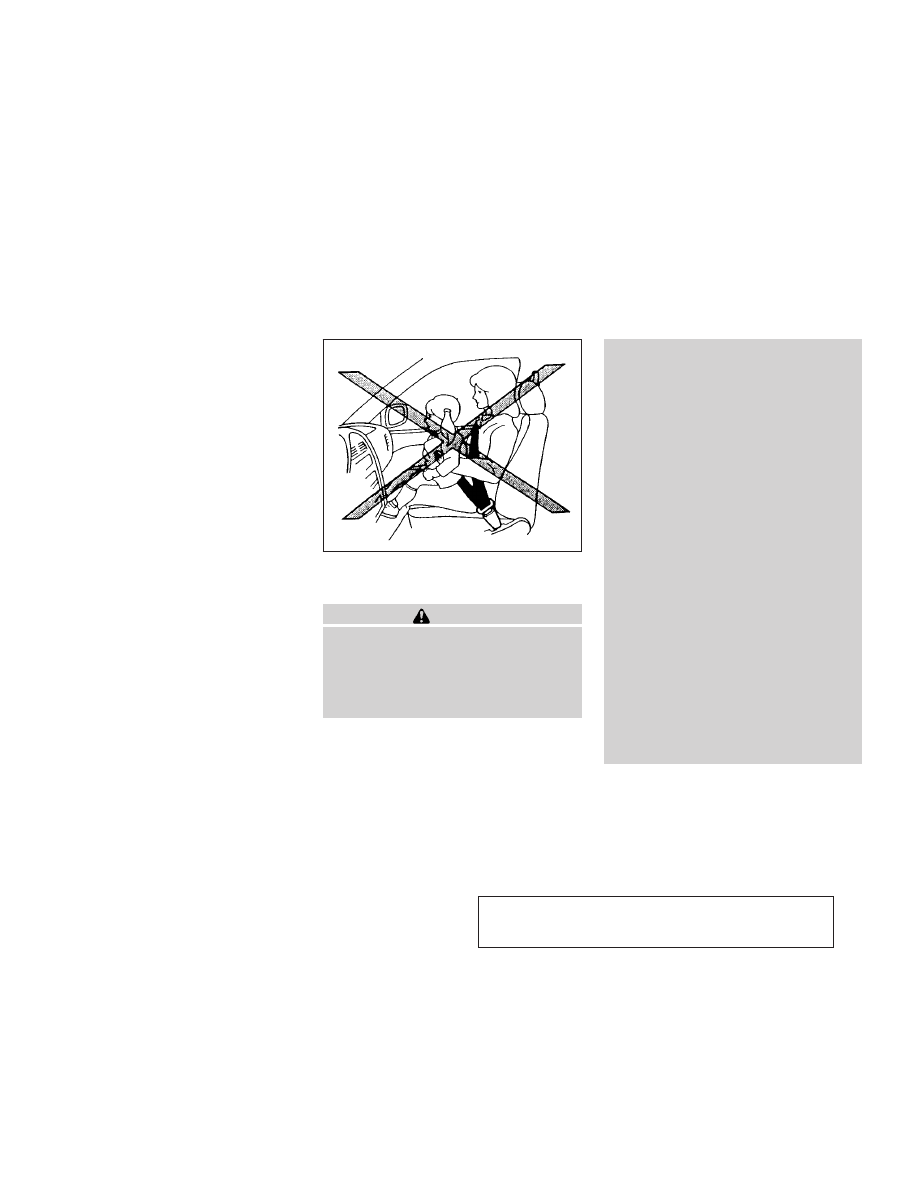

● Never let children ride unrestrained or

extend their hands or face out of the

window. Do not attempt to hold them in

your lap or arms. Some examples of

dangerous riding positions are shown

in the illustrations.

ARS1133

ARS1041

1-50

Safety—Seats, seat belts and supplemental restraint system

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

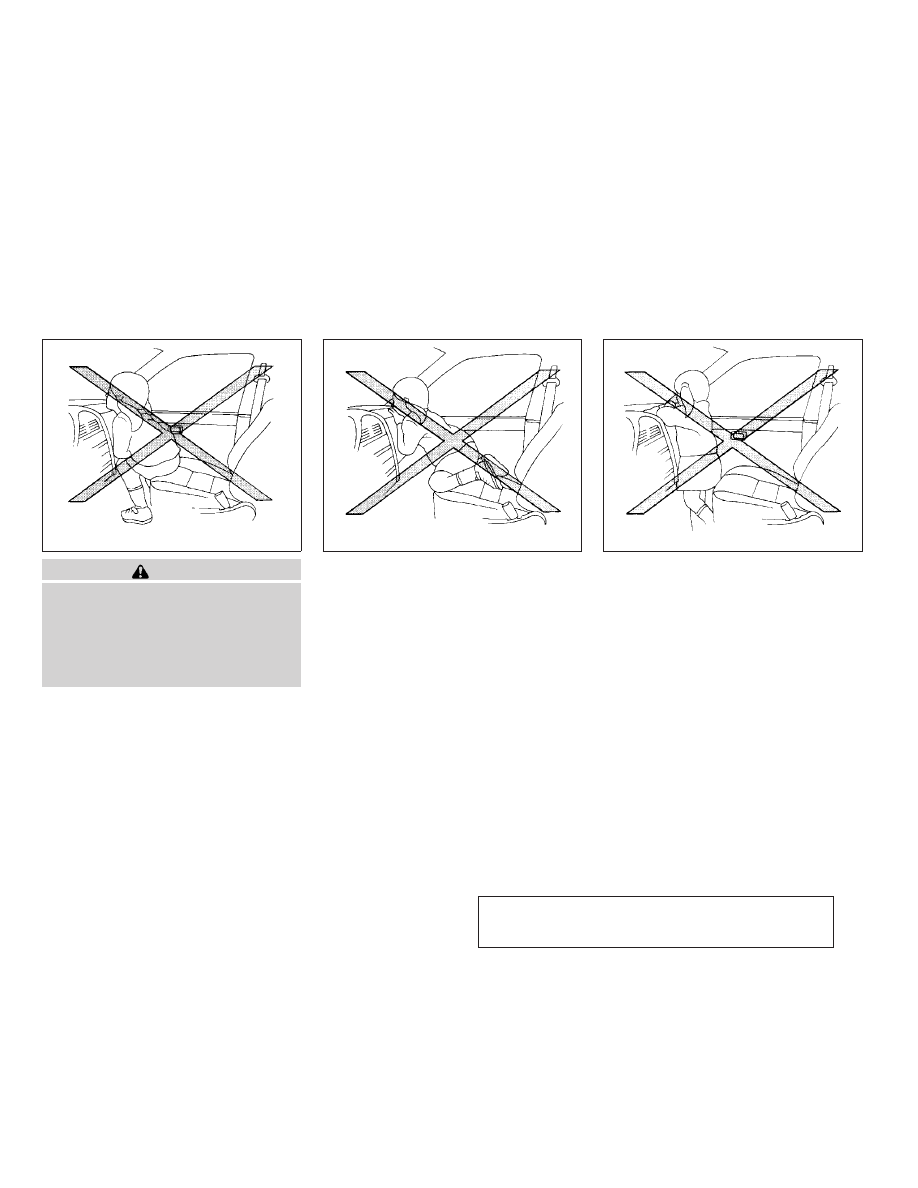

WARNING

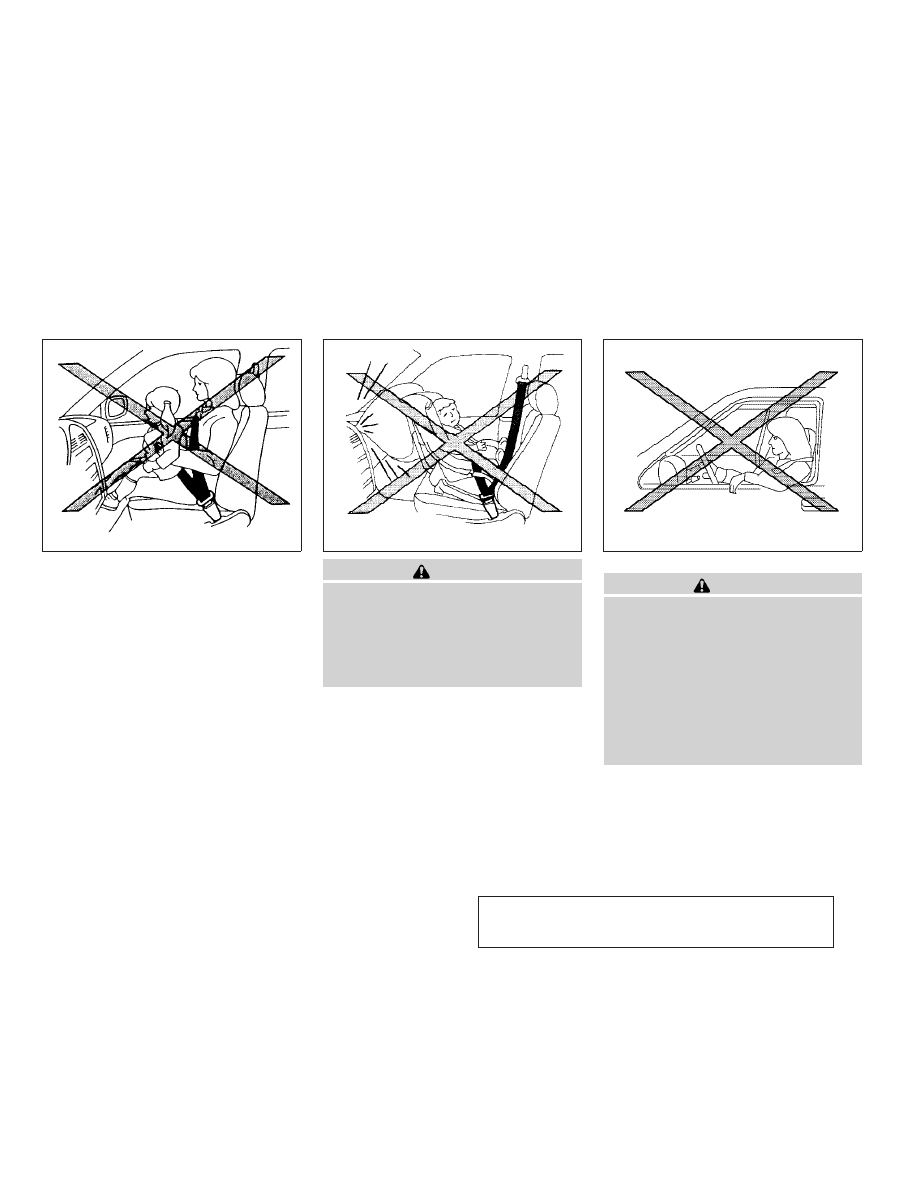

● Children may be severely injured or

killed when the front air bags, side air

bags or curtain and rollover air bags

inflate if they are not properly re-

strained. Pre-teens and children should

be properly restrained in the rear seat, if

possible.

ARS1042

ARS1043

ARS1044

Safety—Seats, seat belts and supplemental restraint system

1-51

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

WARNING

● Even with the INFINITI Advanced Air

Bag System, never install a rear-facing

child restraint in the front seat. An in-

flating front air bag could seriously in-

jure or kill your child. See “Child re-

straints” earlier in this section for

details.

WARNING

Front seat-mounted side-impact supple-

mental air bags and roof-mounted curtain

side-impact and rollover supplemental air

bags:
● The side air bags and curtain and roll-

over air bags ordinarily will not inflate in

the event of a frontal impact, rear im-

pact, or lower severity side collision.

Always wear your seat belts to help

reduce the risk or severity of injury in

various kinds of accidents.

ARS1045

WRS0256

Do not lean against doors or windows.

WRS0431

1-52

Safety—Seats, seat belts and supplemental restraint system

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

WARNING

● The seat belts, the side air bags and

curtain and rollover air bags are most

effective when you are sitting well back

and upright in the seat. The side air bag

and curtain and rollover air bag inflate

with great force. Do not allow anyone to

place their hand, leg or face near the

side air bag on the side of the seatback

of the front seat or near the side roof

rails. Do not allow anyone sitting in the

front seats or rear outboard seats to

extend their hand out of the window or

lean against the door. Some examples

of dangerous riding positions are

shown in the previous illustrations.

Do not lean against doors or windows.

WRS0365

Do not lean against doors or windows.

SSS0162

Safety—Seats, seat belts and supplemental restraint system

1-53

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

WARNING

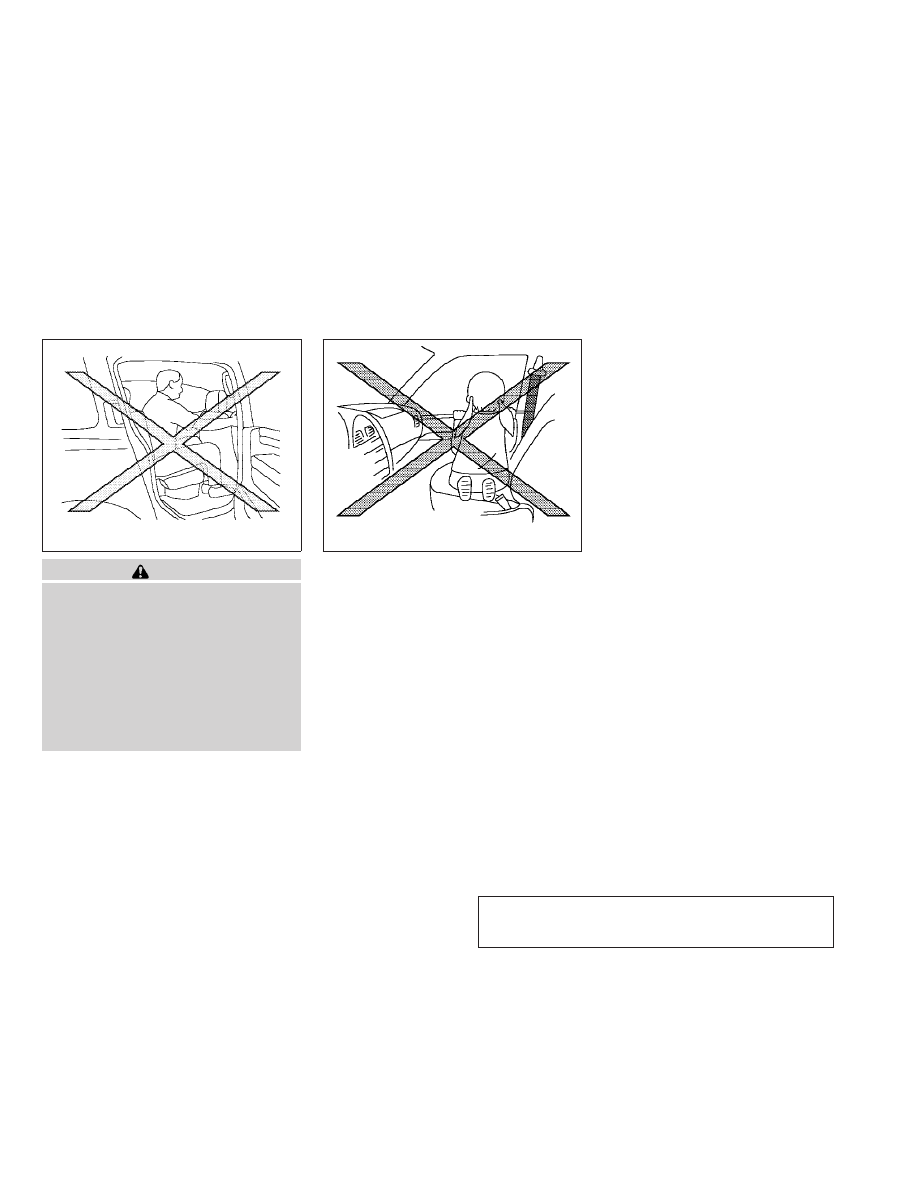

● When sitting in the 2nd row rear seat, do

not hold onto the seatback of the front

seat. If the side air bag inflates, you may

be seriously injured. Be especially care-

ful with children, who should always be

properly restrained. Some examples of

dangerous riding positions are shown

in the illustrations.

● Do not use seat covers on the front

seatbacks. They may interfere with side

air bag inflation.

WRS0363

SSS0159

1-54

Safety—Seats, seat belts and supplemental restraint system

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X

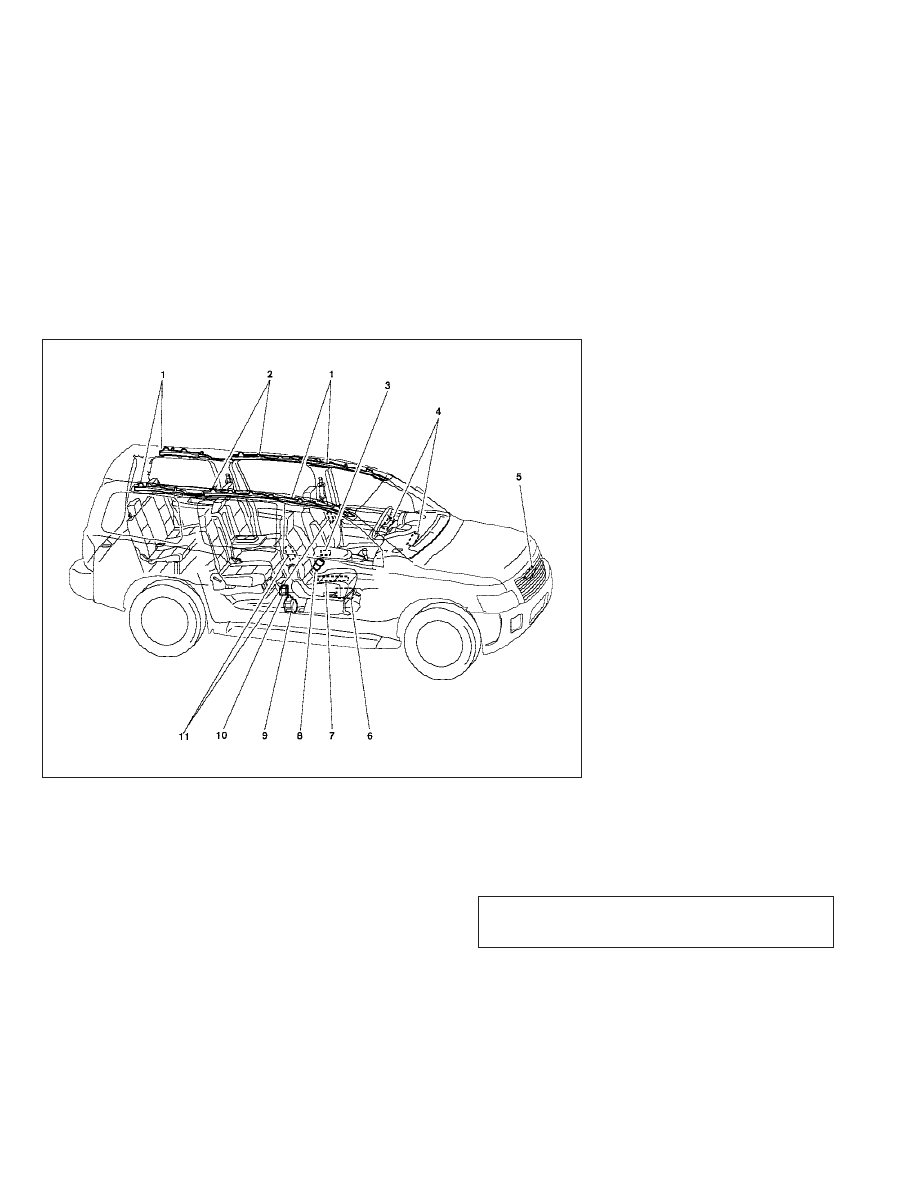

1.

Roof-mounted curtain side-impact and
rollover supplemental air bag inflators

2.

Roof-mounted curtain side-impact and
rollover supplemental air bags

3.

Airbag Control Unit (ACU)

4.

Supplemental front-impact air bag mod-
ules

5.

Crash zone sensor

6.

Occupant classification system control
unit

7.

Occupant classification sensor (pres-
sure sensor)

8.

Seat belt buckle switches

9.

Seat belt with pretensioner

10. Satellite sensors

11. Front seat-mounted side-impact

supplemental air bag modules

WRS0434

Safety—Seats, seat belts and supplemental restraint system

1-55

Z

REVIEW COPY—

2009 Infiniti QX56 (iwz)

Owners Manual—USA_English (nna)
02/28/08—tbrooks

X
