Infiniti I30 (A33). Manual - part 574





Diagnostic item

Explanation

Repair order

CRASH ZONE SEN
[UNIT FAIL]
CRASH ZONE SEN
[COMM FAIL]

I

Crash zone sensor

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. If the harness check is OK, replace

the diagnosis sensor unit and crash
zone sensor.

SIDE MODULE LH
[OPEN]

I

Side air bag module (LH) circuit is open.

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. If the harness check is OK, replace

the diagnosis sensor unit and side
air bag module (LH). (Before dis-
posing the side air bag module
(LH), it must be deployed.)

SIDE MODULE LH
[VB-SHORT]

I

Side air bag module (LH) circuit is shorted to some power
supply circuits.

SIDE MODULE LH
[GND-SHORT]

I

Side air bag module (LH) circuit is shorted to ground.

SIDE MODULE LH
[SHORT]

I

Side air bag module (LH) circuits are shorted to each other.

SIDE MODULE RH
[OPEN]

I

Side air bag module (RH) circuit is open.

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. If the harness check is OK, replace

the diagnosis sensor unit and side
air bag module (RH). (Before dis-
posing the side air bag module
(RH), it must be deployed.)

SIDE MODULE RH
[VB-SHORT]

I

Side air bag module (RH) circuit is shorted to some power
supply circuits.

SIDE MODULE RH
[GND-SHORT]

I

Side air bag module (RH) circuit is shorted to ground.

SIDE MODULE RH
[SHORT]

I

Side air bag module (RH) circuits are shorted to each other.

SATELLITE SENS LH
[UNIT FAIL]
SATELLITE SENS LH
[COMM FAIL]

I

Satellite sensor (LH)

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. If the harness check is OK, replace

the diagnosis sensor unit and satel-
lite sensor (LH).

SATELLITE SENS RH
[UNIT FAIL]
SATELLITE SENS RH
[COMM FAIL]

I

Satellite sensor (RH)

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. If the harness check is OK, replace

the diagnosis sensor unit and satel-
lite sensor (RH).

PRE-TEN FRONT LH
[OPEN/VB-SHORT]

I

The circuit for front LH pre-tensioner is open or shorted to
some power supply circuit.

1. Visually check the wiring harness

connections.

2. Replace the harness if it has visible

damage.

3. If the harness check is OK, replace

the diagnosis sensor unit and front
LH seat belt.
(Before disposing the front LH seat
belt pre-tensioner, it must be
deployed.)

PRE-TEN FRONT LH
[GND-SHORT]

I

The circuit for front LH pre-tensioner is shorted to ground.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses with CONSULT-II (Cont’d)

RS-53

Diagnostic item

Explanation

Repair order

PRE-TEN FRONT RH
[OPEN/VB-SHORT]

I

The circuit for front RH pre-tensioner is open or shorted to
some power supply circuit.

1. Visually check the wiring harness

connections.

2. Replace the harness if it has visible

damage.

3. If the harness check is OK, replace

the diagnosis sensor unit and front
RH seat belt.
(Before disposing the front RH seat
belt pre-tensioner, it must be
deployed.)

PRE-TEN FRONT RH
[GND-SHORT]

I

The circuit for front RH pre-tensioner is shorted to ground.

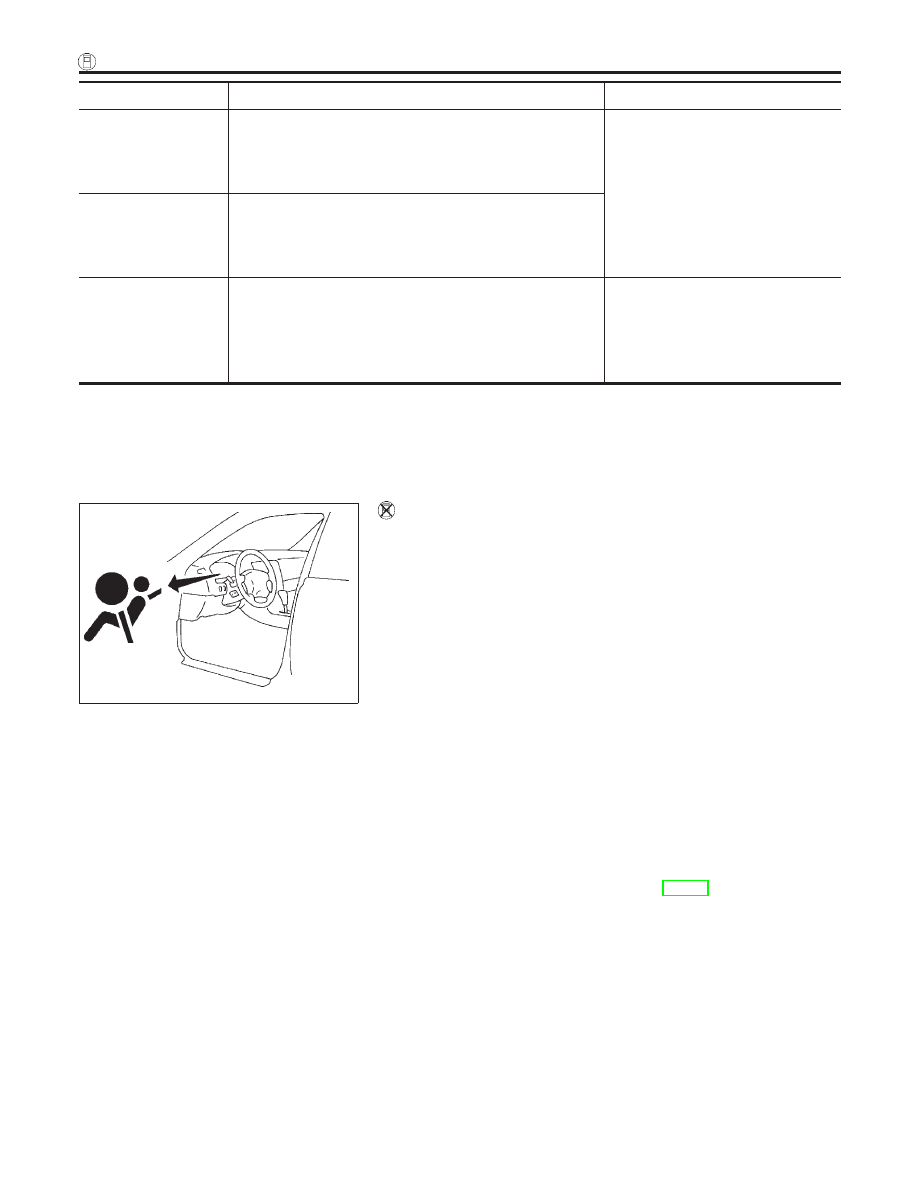

CONTROL UNIT

I

Diagnosis sensor unit is malfunctioning.

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. If the harness check is OK, replace

the diagnosis sensor unit.

* Follow the procedures in numerical order when repairing malfunctioning parts, then make the final system check.

SRS800

Trouble Diagnoses without CONSULT-II

NHRS0049

DIAGNOSTIC PROCEDURE 6

NHRS0049S01

Inspecting SRS malfunctioning parts by using “AIR BAG”
warning lamp — Diagnosis mode
NOTE:
SRS will not enter Diagnosis mode if no malfunction is
detected in User mode.
1.

Turn ignition switch “ON”.

2.

After “AIR BAG” warning lamp lights for 7 seconds, turn igni-
tion switch “OFF” within 1 second.

3.

Wait more than 3 seconds.

4.

Repeat steps 1 to 3 three times.

5.

Turn ignition switch “ON”.
SRS is now in Diagnosis mode.

6.

“AIR BAG” warning lamp operates in Diagnosis mode as fol-
lows:

NOTE:
If SRS does not enter Diagnosis mode even though malfunction is
detected in User mode, check the battery voltage.
If the battery voltage is less than 9V, charge the battery. Then go
to DIAGNOSTIC PROCEDURE 7, page RS-59.
If the battery voltage is OK, replace the diagnosis sensor unit.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses with CONSULT-II (Cont’d)

RS-54

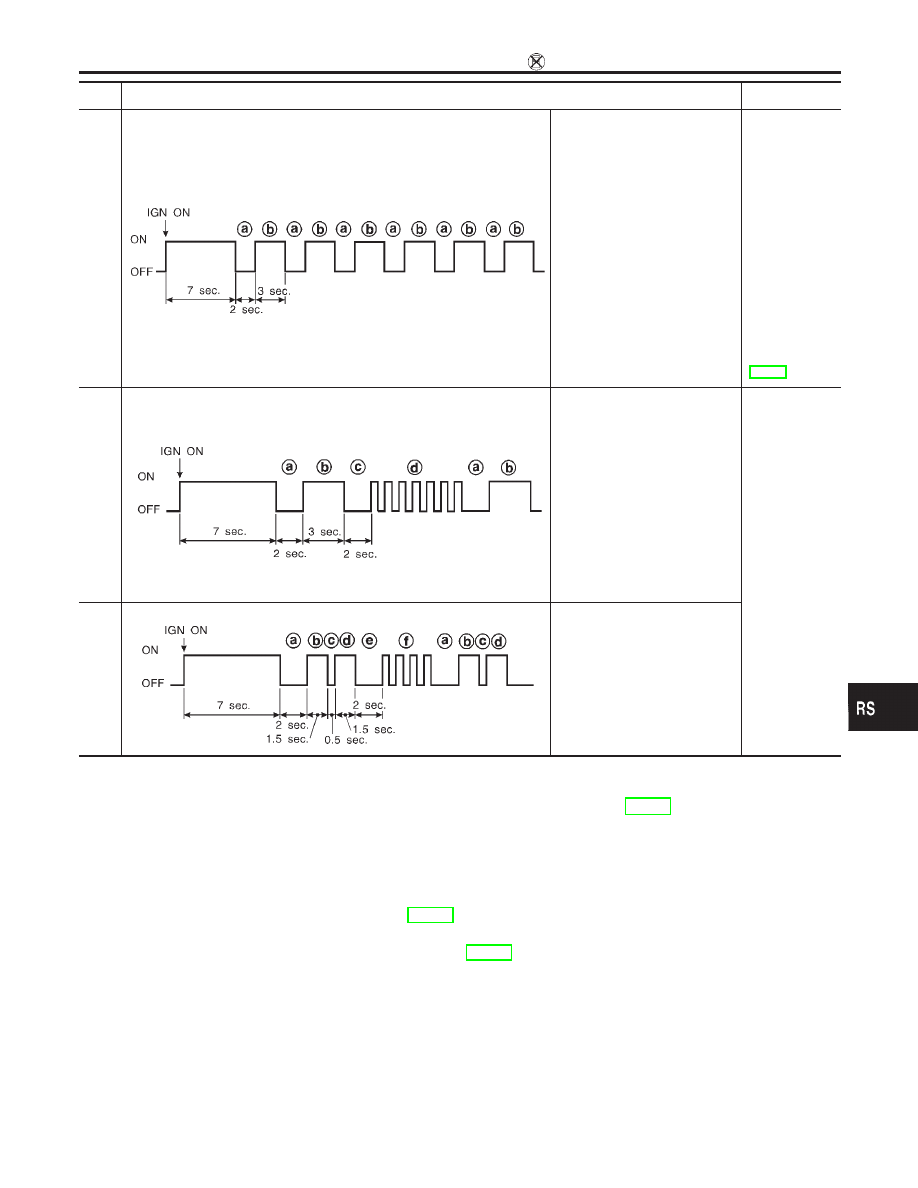

No.

“AIR BAG” warning lamp flash pattern — Diagnosis mode —

SRS condition

1

SRS333

a through b are repeated.

I

Diagnosis
results (pre-
viously
stored in the
memory)
might not be
erased after
repair.

I

Intermittent
malfunction
has been
detected in
the past.

Go to DIAG-
NOSTIC PRO-
CEDURE 8
(RS-61).

2

SRS341

a through d are repeated.
b — Driver and passenger air
bag, seat belt pre-tensioner
and crash zone sensor marker
(For identifying driver air bag,
passenger air bag, crash zone
sensor and/or seat belt pre-
tensioners malfunctioning)
d — Indicates malfunctioning
part. The number of flash var-
ies with malfunctioning part
(0.5 sec. ON and 0.5 sec. OFF
is counted as one flash.)

The system is
malfunctioning
and needs to
be repaired.

3

SRS342-A

a through f are repeated.
b, c, d — Side air bag marker
(For identifying side air bag
malfunctioning)
f — Indicates malfunctioning
part. The number of flash var-
ies with malfunctioning part
(0.5 sec. ON and 0.5 sec. OFF
is counted as one flash.)

7.

Malfunctioning part is indicated by the number of flashes (part
d or f). Compare the number of flashes to “Air Bag Warning
Lamp Flash Code Chart”, page RS-56, and locate malfunction-
ing part.

8.

Turn ignition switch “OFF”, and disconnect both battery cables.

9.

Repair the system as outlined by the “Repair order” in “Warn-
ing Lamp Flash Code Chart” that corresponds to the flash
code. For replacement procedure of component parts, refer to
RS-20.

10. After repairing the system, go to DIAGNOSTIC PROCEDURE

7, page RS-59.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses without CONSULT-II (Cont’d)

RS-55

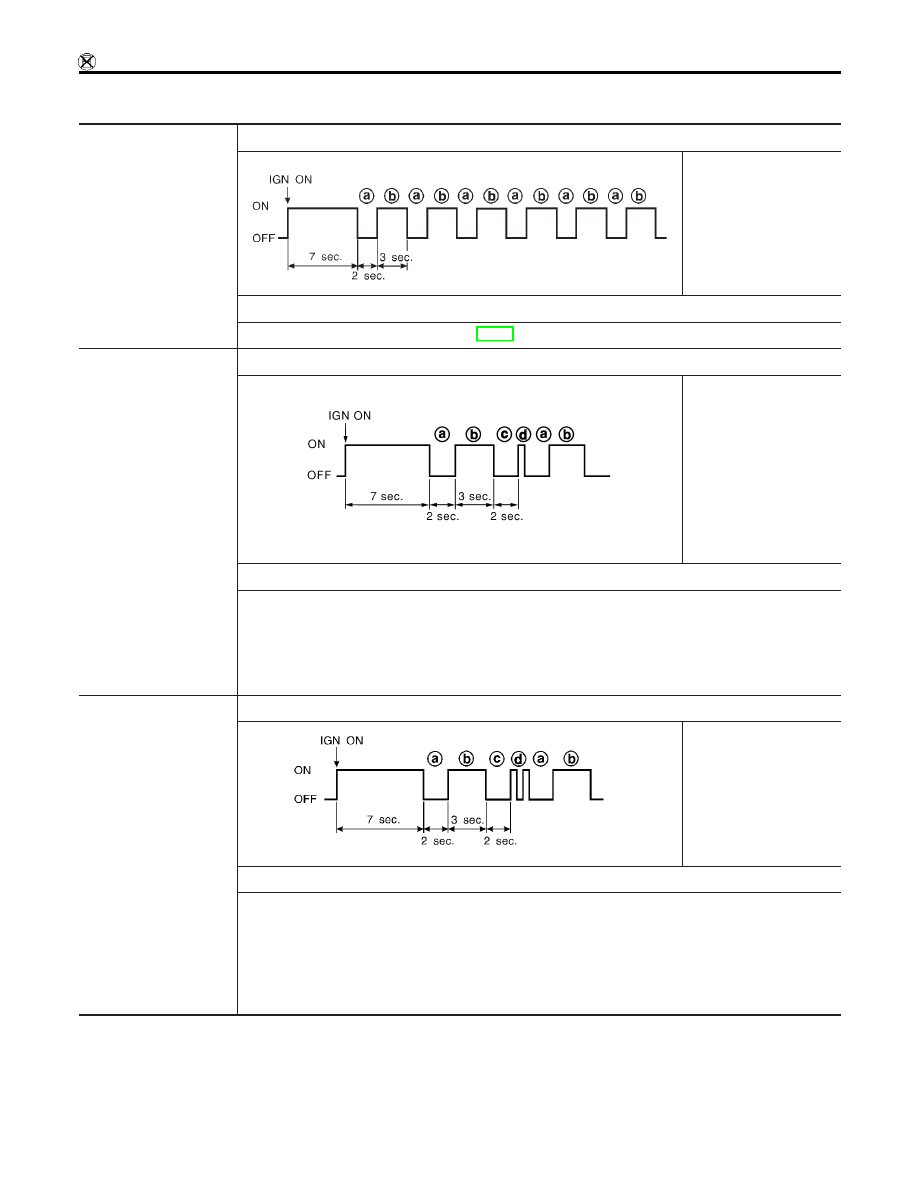

Air Bag Warning Lamp Flash Code Chart (Diagnosis
mode)

NHRS0049S0101

I

Diagnosis results (pre-
viously stored in the
memory) might not be
erased after repair.

I

Intermittent malfunc-
tion has been detected
in the past.

Flash pattern

SRS333

a through b are
repeated.

Repair order

I

Go to DIAGNOSTIC PROCEDURE 8 (RS-61).

The front RH seat belt
pre-tensioner circuit is
malfunctioning.
(d: 1 flash)

Flash pattern

SRS801

a through d are
repeated.
d — One flash indicates
malfunctioning front RH
pre-tensioner circuit.

Repair order (“Recheck SRS at each replacement”).

1. Visually check the wiring harness connections.
2. Replace the harness if it has visible damage.
3. Replace front RH seat belt pre-tensioner.

(Before disposing, it must be deactivated.)

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

The driver air bag mod-
ule circuit is malfunction-
ing.
(d: 2 flashes)

Flash pattern

SRS334

a through d are
repeated.
d — Two flashes indi-
cate malfunctioning
driver air bag module
circuit.

Repair order (“Recheck SRS at each replacement.”)

1. Visually check the wiring harness connection.
2. Replace the harness if it has visible damage.
3. Replace the spiral cable.
4. Replace driver air bag module.

(Before disposal, it must be deployed.)

5. Replace the diagnosis sensor unit.
6. Replace the related harness.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses without CONSULT-II (Cont’d)

RS-56
