Infiniti I30 (A33). Manual - part 575





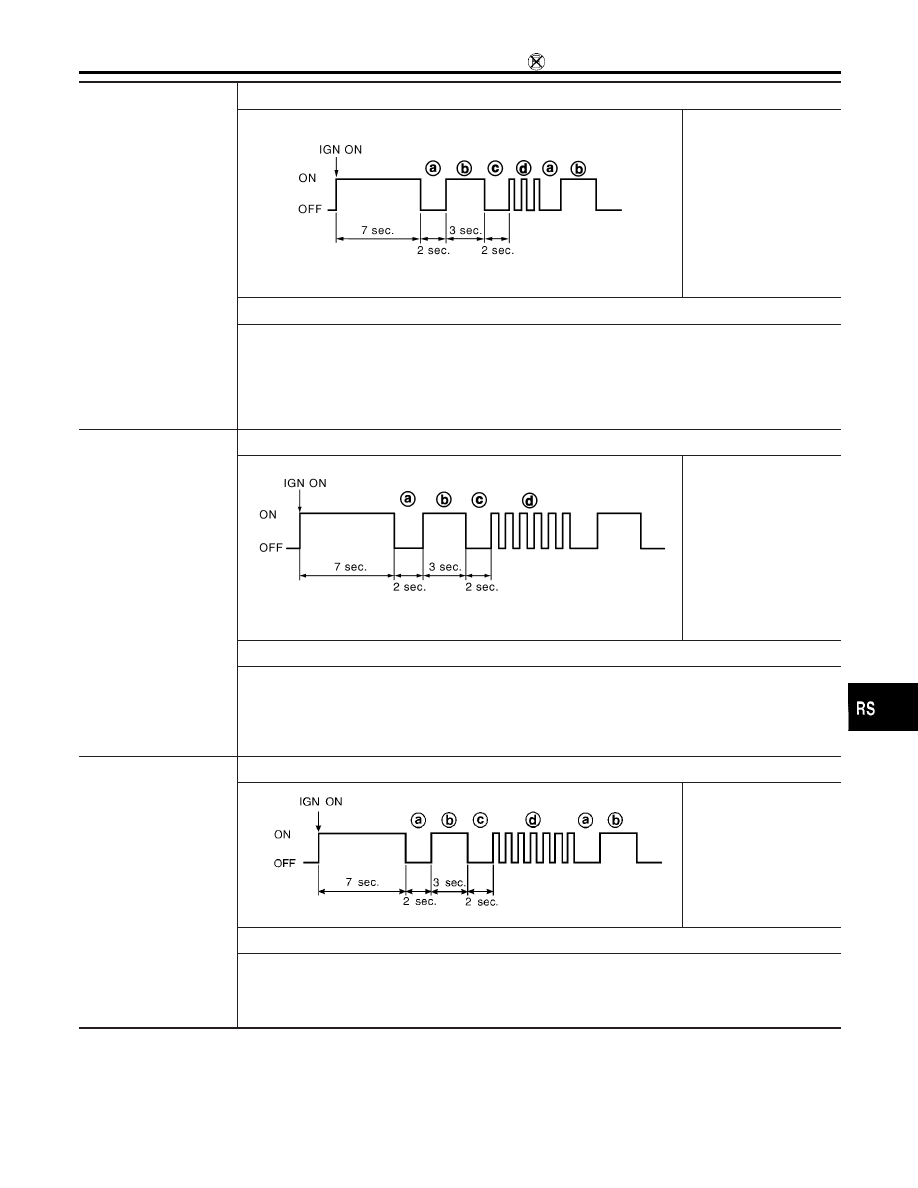

The front LH seat belt
pre-tensioner circuit is
malfunctioning.
(d: 3 flashes)

Flash pattern

SRS802

a through d are
repeated.
d — Three flashes indi-
cate malfunctioning front
LH pre-tensioner circuit.

Repair order (“Recheck SRS at each replacement”).

1. Visually check the wiring harness connections.
2. Replace the harness if it has visible damage.
3. Replace front LH seat belt pre-tensioner.

(Before disposing, it must be deactivated.)

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

The crash zone sensor
circuit is malfunctioning.
(d: 6 flashes)

Flash pattern

SRS911

a through d are
repeated.
d — Six flashes indicate
malfunctioning crash
zone sensor circuit.

Repair order (“Recheck SRS at each replacement”).

1. Visually check the wiring harness connections.
2. Replace the harness if it has visible damage.
3. Replace crash zone sensor.
4. Replace the diagnosis sensor unit.
5. Replace the related harness.

The diagnosis sensor
unit is malfunctioning.
(d: 7 flashes)

Flash pattern

SRS335

a through d are
repeated.
d — Seven flashes indi-
cate malfunctioning diag-
nosis sensor unit.

Repair order (“Recheck SRS at each replacement.”)

1. Visually check the wiring harness connections.
2. Replace the harness if it has visible damage.
3. Replace the diagnosis sensor unit.
4. Replace the related harness.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses without CONSULT-II (Cont’d)

RS-57

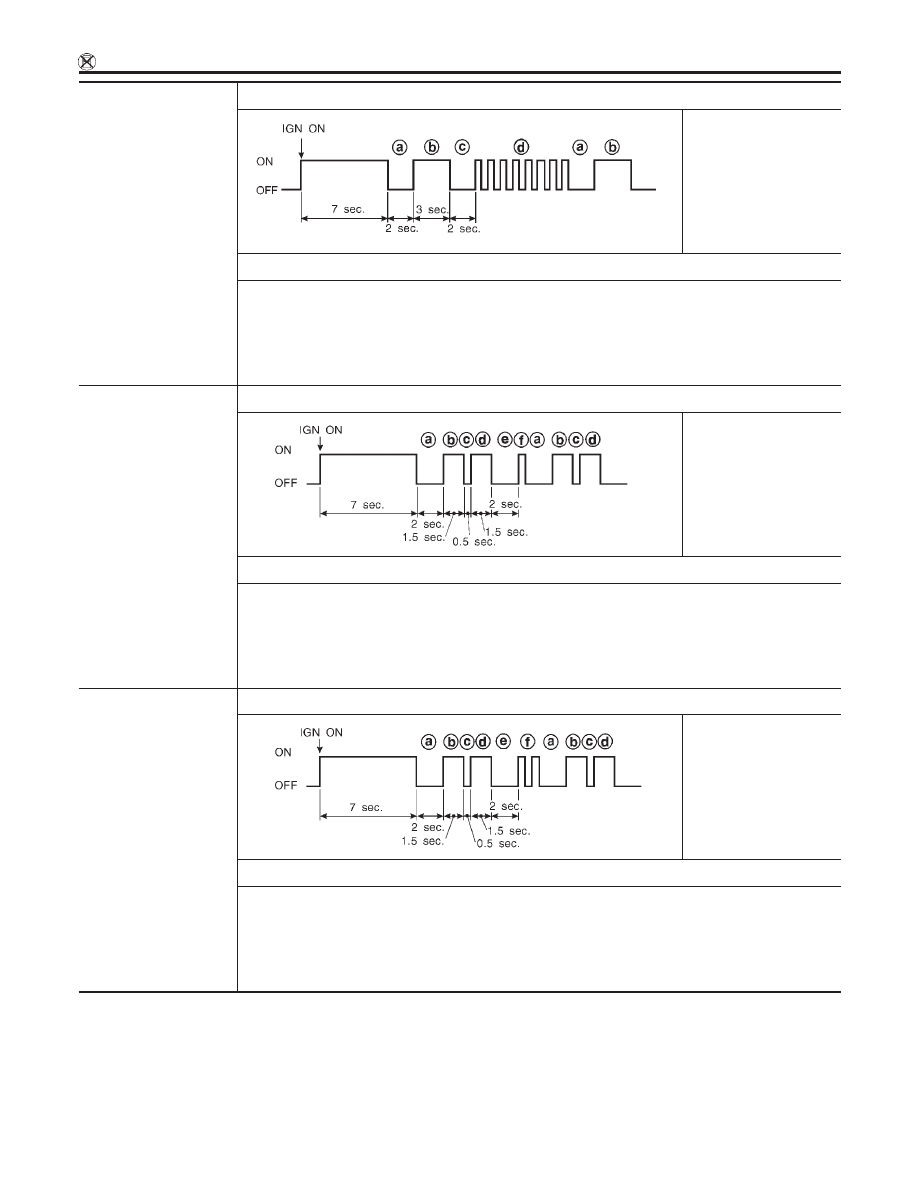

The front passenger air
bag module circuit is
malfunctioning.
(d: 8 flashes)

Flash pattern

SRS336

a through d are
repeated.
d — Eight flashes indi-
cate malfunctioning front
passenger air bag mod-
ule circuit.

Repair order (“Recheck SRS at each replacement.”)

1. Visually check the wiring harness connection.
2. Replace the harness if it has visible damage.
3. Replace front passenger air bag module.

(Before disposal, it must be deployed.)

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

The side air bag module
(RH) circuit is malfunc-
tioning.
(f: 1 flash)

Flash pattern

SRS338

a through f are repeated.
f — One flash indicates
malfunctioning side air
bag module (RH) circuit.

Repair order (“Recheck SRS at each replacement.”)

1. Visually check the wiring harness connection.
2. Replace the harness if it has visible damage.
3. Replace side air bag module (RH).

(Before disposal, it must be deployed.)

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

The side air bag module
(LH) circuit is malfunc-
tioning.
(f: 2 flashes)

Flash pattern

SRS337

a through f are repeated.
f — Two flashes indicate
malfunctioning side air
bag module (LH) circuit.

Repair order (“Recheck SRS at each replacement.”)

1. Visually check the wiring harness connection.
2. Replace the harness if it has visible damage.
3. Replace side air bag module (LH).

(Before disposal, it must be deployed.)

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses without CONSULT-II (Cont’d)

RS-58

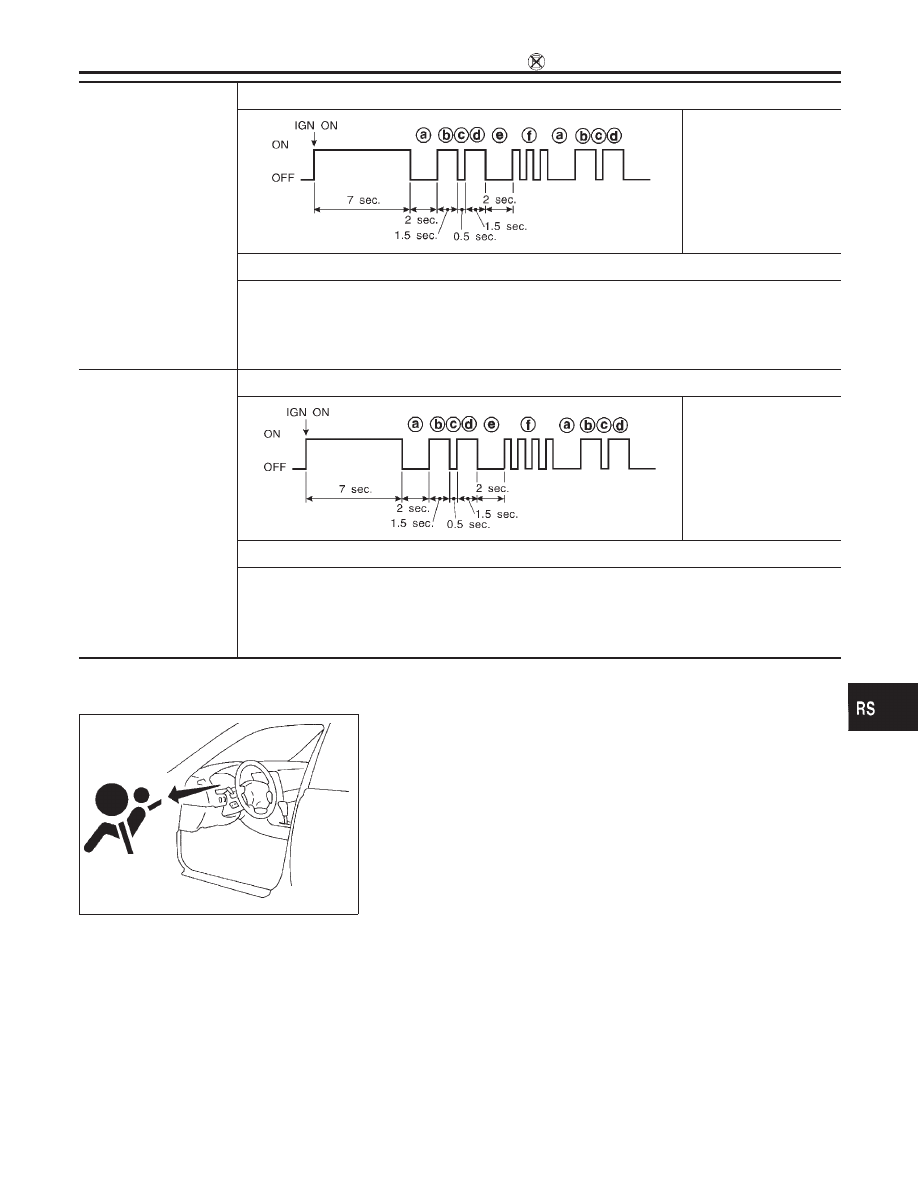

The satellite sensor (RH)
is malfunctioning.
(f: 3 flashes)

Flash pattern

SRS340

a through f are repeated.
f — Three flashes indi-
cate malfunctioning sat-
ellite sensor (RH) circuit.

Repair order (“Recheck SRS at each replacement.”)

1. Visually check the wiring harness connection.
2. Replace the harness if it has visible damage.
3. Replace the satellite sensor (RH).
4. Replace the diagnosis sensor unit.
5. Replace the related harness.

The satellite sensor (LH)
is malfunctioning.
(f: 4 flashes)

Flash pattern

SRS339-A

a through f are repeated.
f — Four flashes indi-
cate malfunctioning sat-
ellite sensor (LH) circuit.

Repair order (“Recheck SRS at each replacement.”)

1. Visually check the wiring harness connection.
2. Replace the harness if it has visible damage.
3. Replace the satellite sensor (LH).
4. Replace the diagnosis sensor unit.
5. Replace the related harness.

* Follow the procedures in numerical order when repairing malfunctioning parts. Confirm whether malfunction is eliminated
using the air bag warning lamp or CONSULT-II each time repair is finished. If malfunction is still observed, proceed to the next
step. When malfunction is eliminated, further repair work is not required.

SRS800

DIAGNOSTIC PROCEDURE 7

NHRS0049S02

Final checking after repairing SRS by using “AIR BAG” warn-
ing lamp — Diagnosis mode and User mode
1.

After repairing SRS connect both battery cables.

2.

Open driver’s door.

3.

Turn ignition switch from “OFF” to “ON”.

4.

“AIR BAG” warning lamp operates in Diagnosis mode as fol-
lows:

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses without CONSULT-II (Cont’d)

RS-59

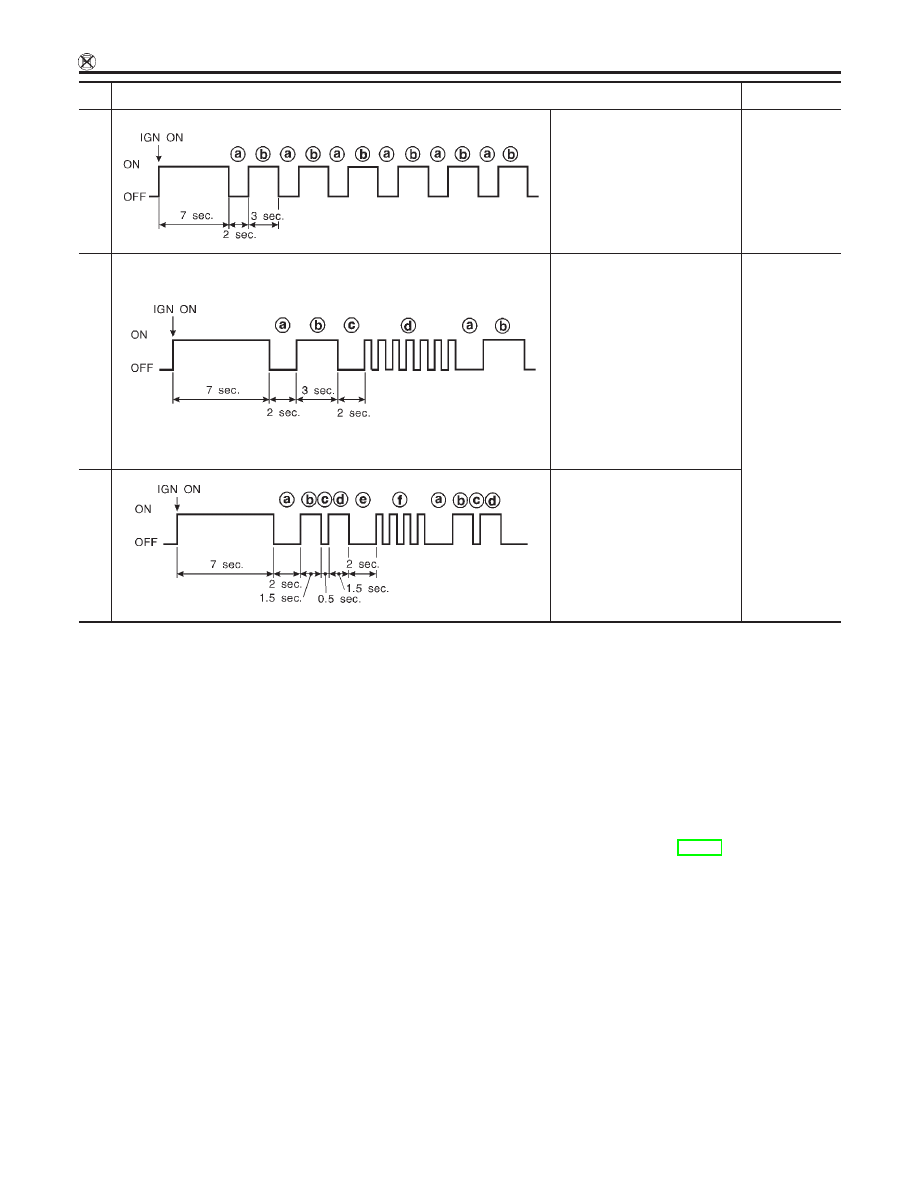

No.

“AIR BAG” warning lamp flash pattern — Diagnosis mode —

SRS condition

1

SRS333

a through b are repeated.

No malfunction
is detected or
repair is com-
pleted.
No further
action is nec-
essary.

2

SRS341

a through d are repeated.
b — Driver and passenger air
bag, seat belt pre-tensioner
and crash zone sensor marker
(For identifying driver air bag,
passenger air bag, crash zone
sensor and/or seat belt pre-
tensioners malfunctioning)
d — Indicates malfunctioning
part. The number of flashes
varies with malfunctioning part
(0.5 sec. ON and 0.5 sec. OFF
is counted as one flash.)

The system is
malfunctioning
and needs to
be repaired.

3

SRS342-A

a through f are repeated.
b, c, d — Side air bag marker
(For identifying side air bag
malfunctioning)
f — Indicates malfunctioning
part. The number of flashes
varies with malfunctioning part
(0.5 sec. ON and 0.5 sec. OFF
is counted as one flash.)

NOTE:
When diagnosis sensor unit is replaced with new one, “AIR BAG”
warning lamp will operate in User mode. Checking “AIR BAG”
warning lamp operation in Diagnosis mode is not required. Go to
step 6.
5.

If “AIR BAG” warning lamp operates as shown in No. 1 in chart
above, turn ignition switch “OFF” to reset from Diagnosis mode
to User mode and to erase the memory of the malfunction.
Then go to step 6.
If “AIR BAG” warning lamp operates as shown in No. 2 or No.
3 in chart above, the malfunctioning part is not repaired
completely, or another malfunctioning part is detected. Go to
DIAGNOSTIC PROCEDURE 6, page RS-54, and repair mal-
functioning part completely.

6.

Turn ignition switch “ON”. “AIR BAG” warning lamp operates in
User mode. Compare “AIR BAG” warning lamp operation to
the chart below.

NOTE:
If switching Diagnosis mode to User mode is required while mal-
function is being detected, by turning ignition switch as follows:
1)

Turn ignition switch “ON”.

2)

After “AIR BAG” warning lamp lights for 7 seconds, turn igni-
tion switch “OFF” within 1 second.

3)

Wait more than 3 seconds.

4)

Repeat steps 1 to 3 three times.

5)

Turn ignition switch “ON”.

SRS is now in User mode.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses without CONSULT-II (Cont’d)

RS-60
