Infiniti I30 (A33). Manual - part 549

SLC554A

5.

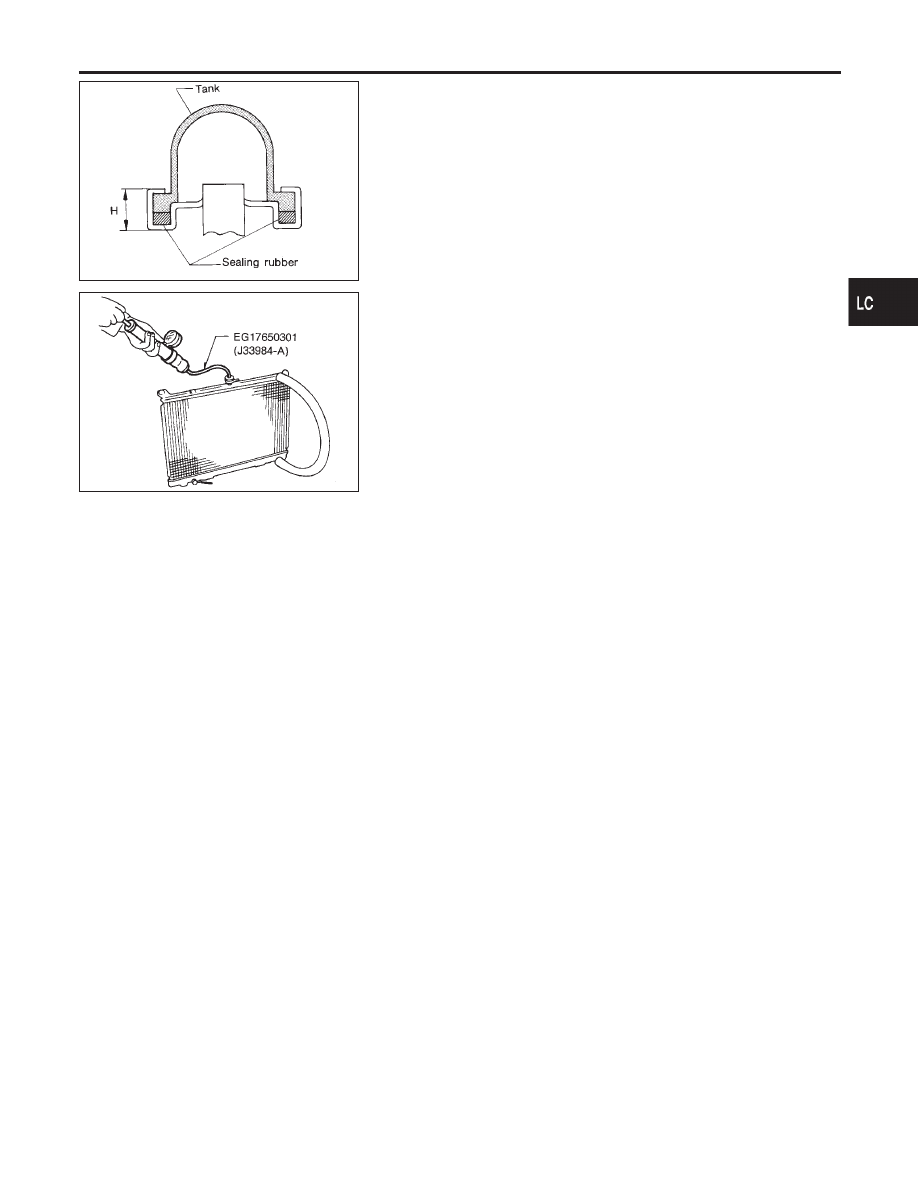

Make sure that the rim is completely crimped down.

Standard height “H”:

8.0 - 8.4 mm (0.315 - 0.331 in)

6.

Confirm that there is no leakage.

Refer to Inspection.

SLC933-A

INSPECTION

NHLC0028

Apply pressure with Tool.

Specified pressure value:

157 kPa (1.6 kg/cm

2

, 23 psi)

WARNING:

To prevent the risk of the hose coming undone while under
pressure, securely fasten it down with a hose clamp.
Attach a hose to the oil cooler as well.

GI

MA

EM

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ENGINE COOLING SYSTEM

Radiator (Aluminum type) (Cont’d)

LC-21

Overheating Cause Analysis

NHLC0029

Symptom

Check items

Cooling sys-
tem parts
malfunction

Poor heat transfer

Water pump malfunction

Worn or loose drive belt

—

Thermostat stuck closed

—

Damaged fins

Dust contamination or
paper clogging

Mechanical damage

Clogged radiator cooling
tube

Excess foreign material
(rust, dirt, sand, etc.)

Reduced air flow

Cooling fan does not oper-
ate

—

—

High resistance to fan rota-
tion

Damaged fan blades

Damaged radiator shroud

—

—

—

Improper coolant mixture
ratio

—

—

—

Poor coolant quality

—

—

—

Insufficient coolant

Coolant leaks

Cooling hose

Loose clamp

Cracked hose

Water pump

Poor sealing

Radiator cap

Loose

Poor sealing

Radiator

O-ring for damage, dete-
rioration or improper fit-
ting

Cracked radiator tank

Cracked radiator core

Reservoir tank

Cracked reservoir tank

Overflowing reservoir tank

Exhaust gas leaks into
cooling system

Cylinder head deteriora-
tion

Cylinder head gasket
deterioration

ENGINE COOLING SYSTEM

Overheating Cause Analysis

LC-22

Symptom

Check items

Except cool-
ing system
parts mal-
function

—

Overload on engine

Abusive driving

High engine rpm under
no load

Driving in low gear for
extended time

Driving at extremely high
speed

Powertrain system malfunc-
tion

—

Installed improper size
wheels and tires

Dragging brakes

Improper ignition timing

Blocked or restricted air
flow

Blocked bumper

—

—

Blocked radiator grille

Installed car brassiere

Mud contamination or
paper clogging

Blocked radiator

—

Blocked condenser

—

Installed large fog lamp

Service Data and Specifications (SDS)

THERMOSTAT

NHLC0030

Valve opening temperature

82°C (180°F)

Valve lift

More than 8.6 mm/95°C (0.339 in/203°F)

WATER CONTROL VALVE

NHLC0035

Valve opening temperature

95°C (203°F)

Valve lift

More than 8.0 mm/108°C (0.315 in/226°F)

RADIATOR

NHLC0031

Unit: kPa (kg/cm

2

, psi)

Cap relief pressure

Standard

78 - 98 (0.8 - 1.0, 11 - 14)

Limit

59 - 98 (0.6 - 1.0, 9 - 14)

Leakage test pressure

157 (1.6, 23)

GI

MA

EM

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ENGINE COOLING SYSTEM

Overheating Cause Analysis (Cont’d)

LC-23
