3.

Then check if valve closes at 5°C (9°F) below valve opening
temperature.

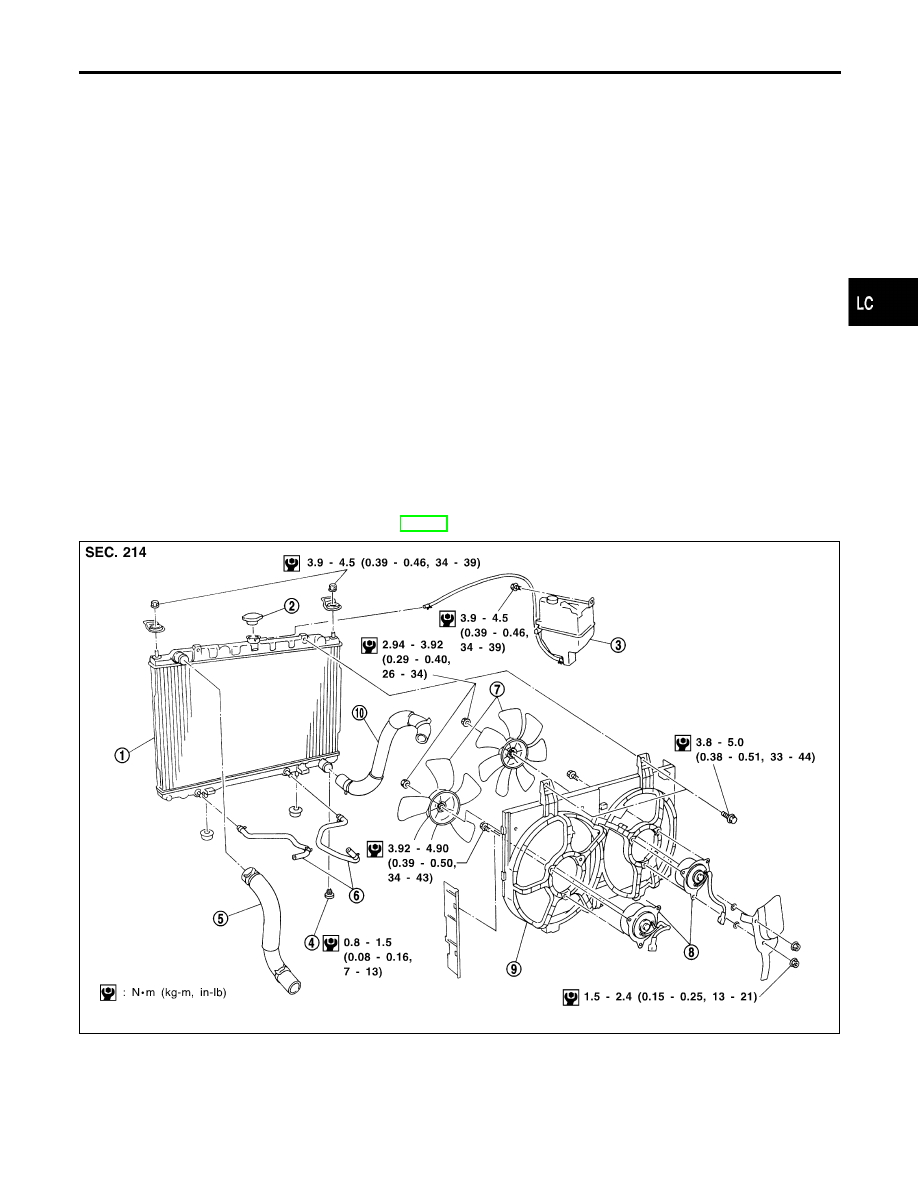

Radiator

REMOVAL AND INSTALLATION

NHLC0023

1. Remove under cover.
2. Drain coolant from radiator.
3. Disconnect radiator upper and lower hoses.
4. Remove radiator shroud.
5. Remove A/T oil cooler hoses.
6. Disconnect reservoir tank hose.
7. Remove radiator mounting bracket.
8. Remove radiator.
9. After repairing or replacing radiator, install any part removed in reverse order of removal.
When filling radiator with coolant, refer to MA-14, “Changing Engine Coolant”.

SLC243B

1.

Radiator

2.

Radiator filler cap

3.

Reservoir tank

4.

Radiator drain cock

5.

Upper radiator hose

6.

Oil cooler hoses

7.

Cooling fans

8.

Cooling fan motors

9.

Radiator shroud

10. Lower radiator hose

GI

MA

EM

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ENGINE COOLING SYSTEM

Water Control Valve (Cont’d)

LC-17

Cooling Fan Control System

NHLC0024

Cooling fans are controlled by ECM. For details, refer to EC-489.

Refilling Engine Coolant

NHLC0034

For details on refilling engine coolant, refer to MA-15, “REFILLING
ENGINE COOLANT”.

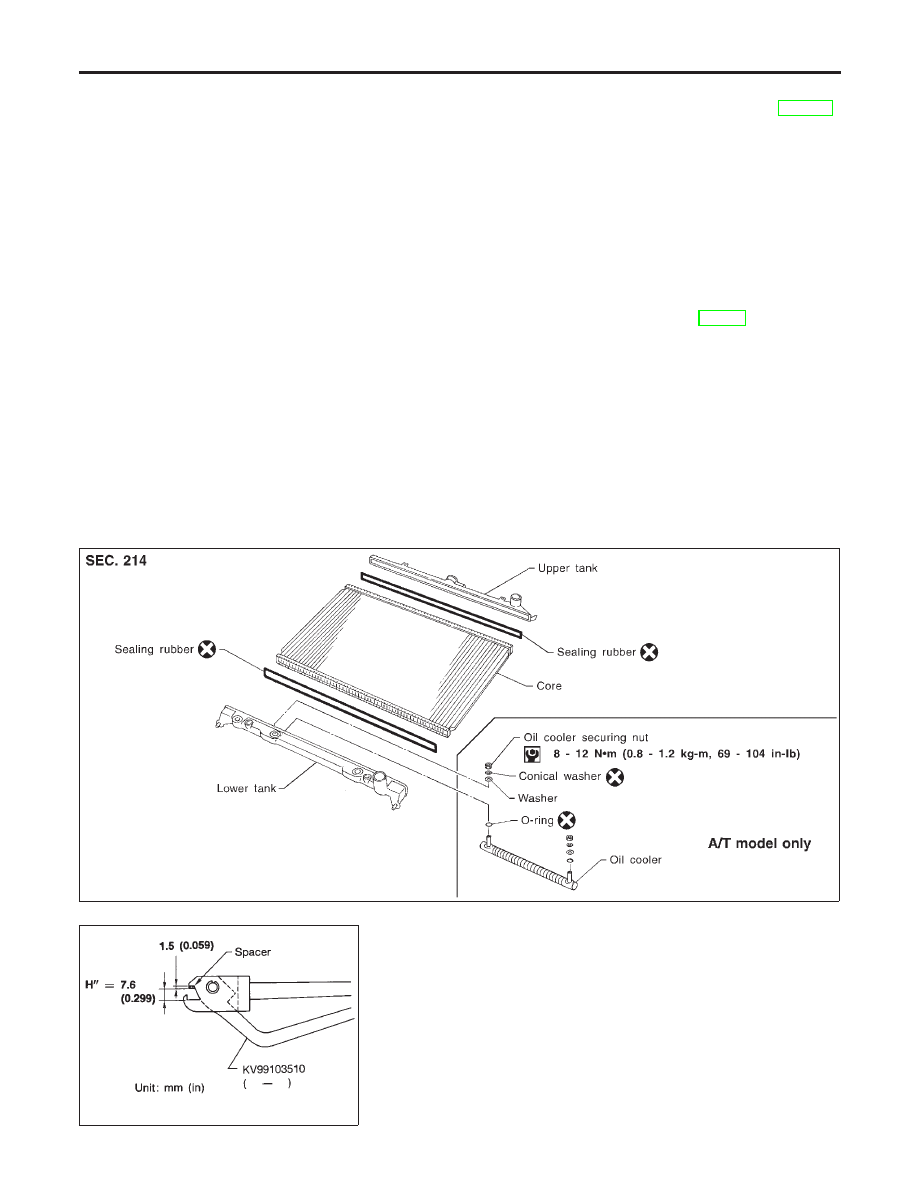

Radiator (Aluminum type)

PREPARATION

NHLC0025

SLC882AB

SLC655CB

1.

Attach the spacer to the tip of the radiator plate pliers A. Spacer
specification: 1.5 mm (0.059 in) thick x 18 mm (0.71 in) wide
x 8.5 mm (0.335 in) long.

2.

Make sure that when radiator plate pliers A are closed dimen-
sion H

′′

is approx. 7.6 mm (0.299 in).

3.

Adjust dimension H

′′

with the spacer, if necessary.

ENGINE COOLING SYSTEM

Cooling Fan Control System

LC-18

SLC903-A

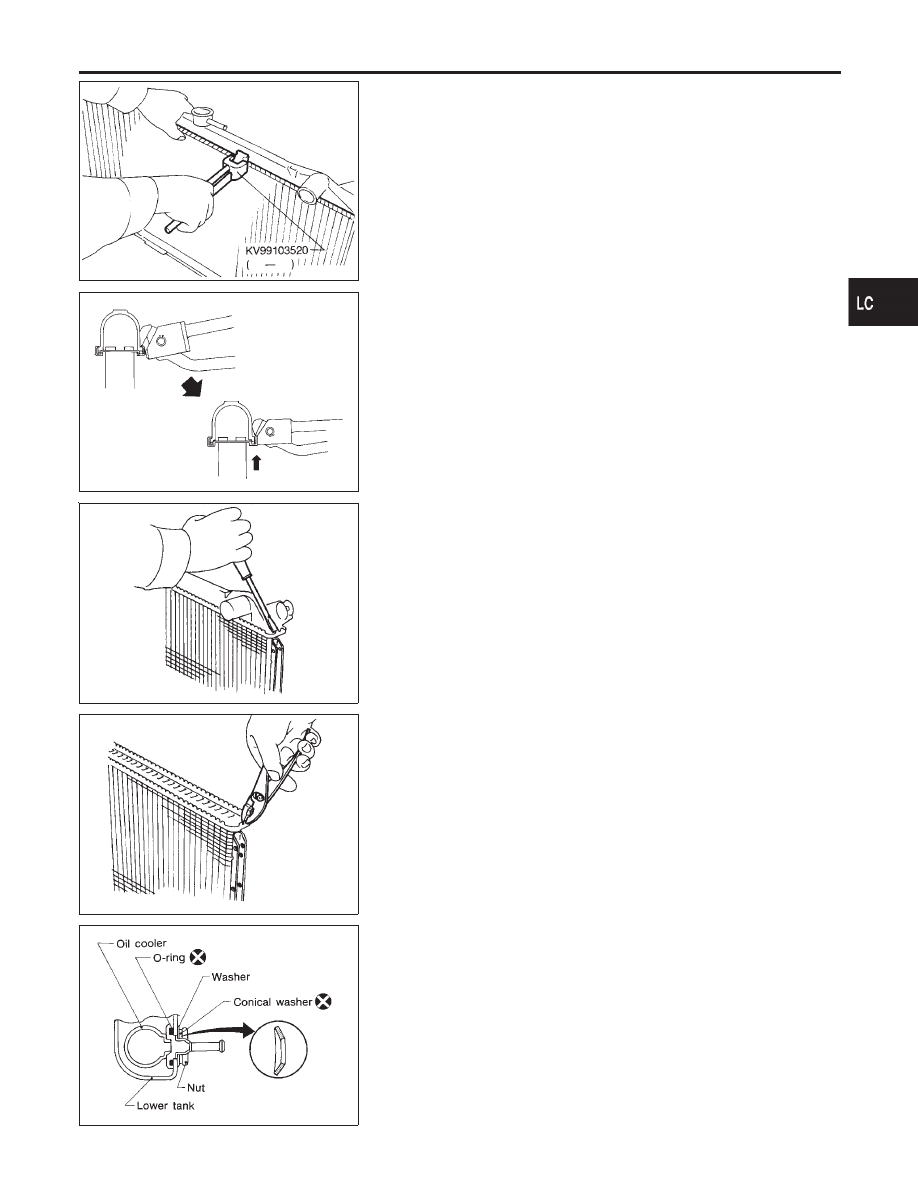

DISASSEMBLY

NHLC0026

1.

Remove tank with Tool.

SLC893

I

Grip the crimped edge and bend it upwards so that Tool slips
off.

Do not bend excessively.

SLC930

I

In areas where Tool cannot be used, use a screwdriver to bend
the edge up.

Be careful not to damage tank.

SLC931

2.

Make sure the edge stands straight up.

3.

Remove oil cooler from tank.

SLC894

ASSEMBLY

NHLC0027

1.

Install oil cooler.

Pay attention to direction of conical washer.

GI

MA

EM

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ENGINE COOLING SYSTEM

Radiator (Aluminum type) (Cont’d)

LC-19

SLC932

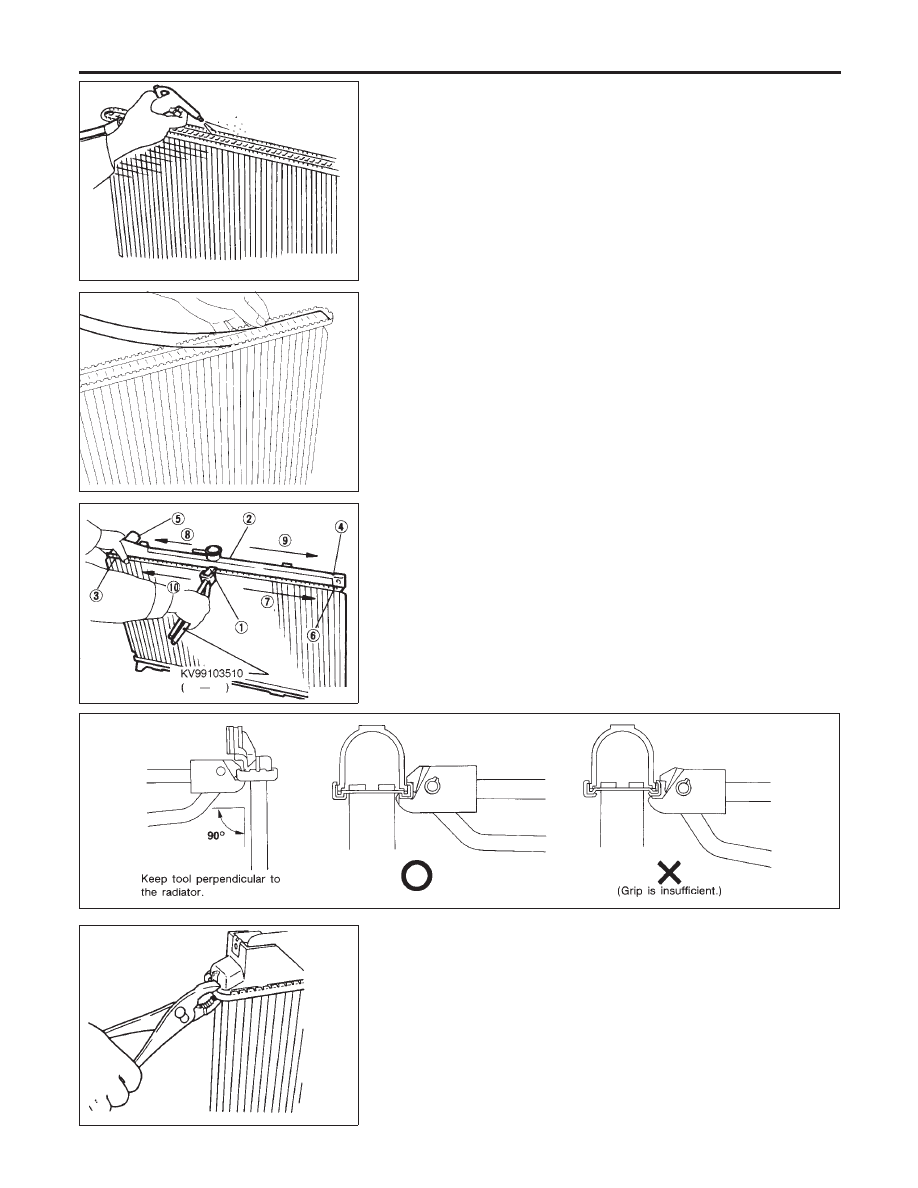

2.

Clean contact portion of tank.

SLC917A

3.

Install sealing rubber.

Push it in with fingers.
Be careful not to twist sealing rubber.

SLC904-A

4.

Caulk tank in specified sequence with Tool.

SLC896

SLC897

I

Use pliers in the locations where Tool cannot be used.

ENGINE COOLING SYSTEM

Radiator (Aluminum type) (Cont’d)

LC-20
