Intake Door Motor

TROUBLE DIAGNOSIS PROCEDURE FOR INTAKE DOOR (LAN)

=NHHA0191

SYMPTOM:

I

Intake door does not change.

I

Intake door motor does not operate normally.

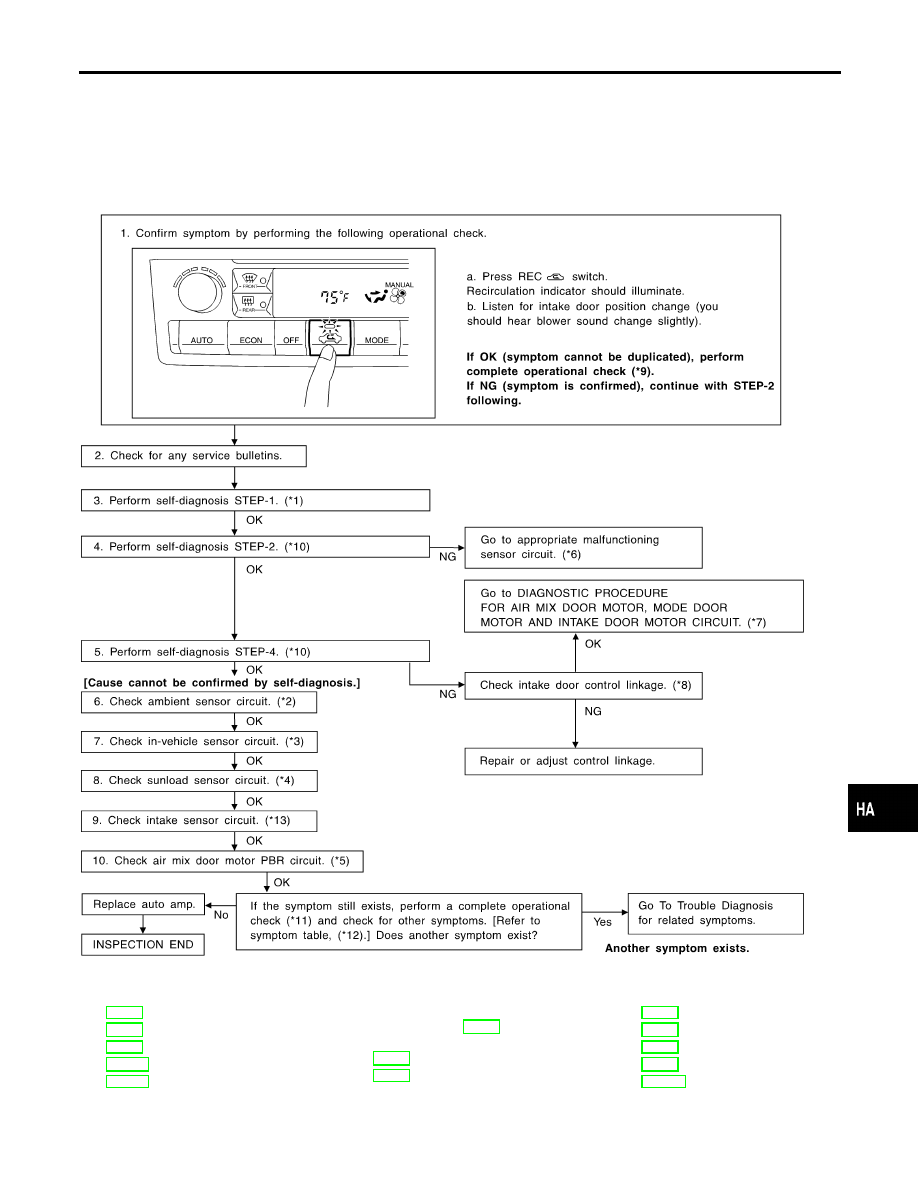

INSPECTION FLOW

RHA950H

*1: HA-36
*2: HA-93
*3: HA-97
*4: HA-100
*5: HA-106

*6: FUNCTION CONFIRMATION

PROCEDURE (HA-37), see No.
13.

*7: HA-65
*8: HA-65

*9: HA-47
*10: HA-37
*11: HA-47
*12: HA-46
*13: HA-104

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Intake Door Motor

HA-63

SYSTEM DESCRIPTION

=NHHA0192

Component Parts

NHHA0192S01

Intake door control system components are:
1)

Auto amp.

2)

Intake door motor

3)

In-vehicle sensor

4)

Ambient sensor

5)

Sunload sensor

6)

Intake sensor

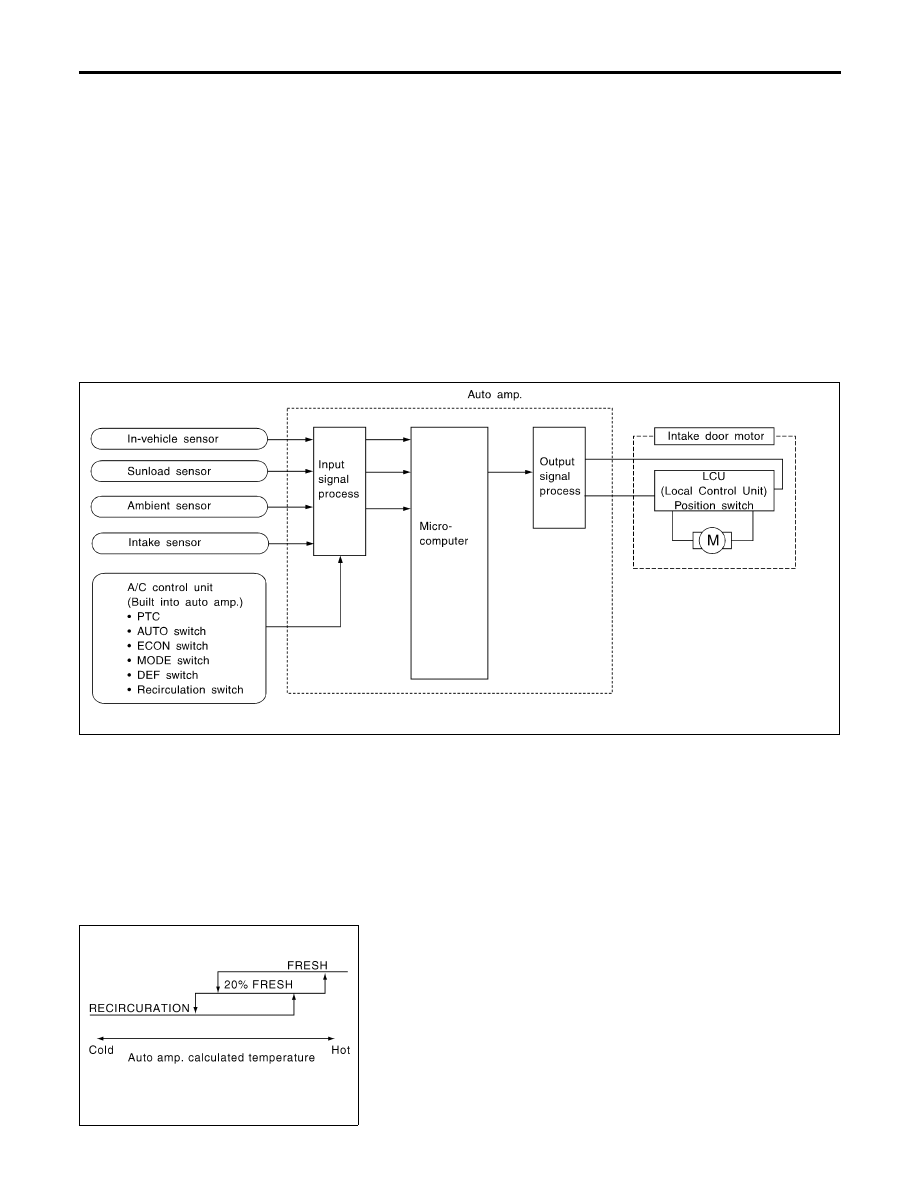

System Operation

NHHA0192S02

The intake door control determines intake door position based on
the ambient temperature, the intake air temperature and the in-ve-
hicle temperature. When the ECON, DEFROST, or OFF switches
are pushed, the auto amplifier sets the intake door at the “Fresh”
position.

RHA382HA

RHA383H

Intake Door Control Specification

NHHA0192S03

TROUBLE DIAGNOSES

Intake Door Motor (Cont’d)

HA-64

RHA385H

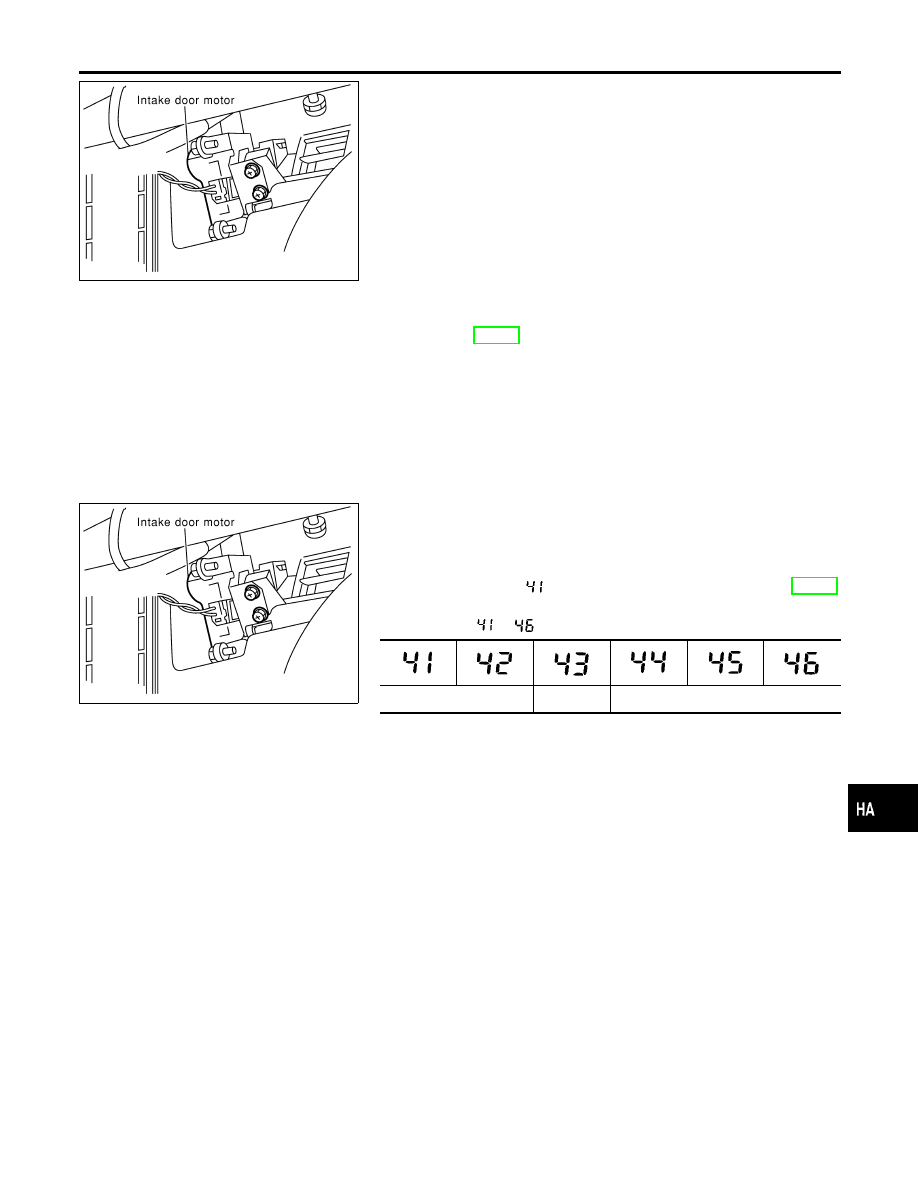

COMPONENT DESCRIPTION

NHHA0193

The intake door motor is attached to the intake unit. It rotates so
that air is drawn from inlets set by the auto amplifier. Motor rota-
tion is conveyed to a lever which activates the intake door.

DIAGNOSTIC PROCEDURE

NHHA0194

SYMPTOM: Intake door motor does not operate normally.

I

Refer to HA-55.

RHA385H

CONTROL LINKAGE ADJUSTMENT

NHHA0195

Intake Door

NHHA0195S01

1.

Install intake door motor on intake unit and connect it to main
harness.

2.

Set up code No.

in Self-diagnosis STEP 4. Refer to HA-37.

3.

Make sure intake door operates properly when changing from
code No.

to

by pushing DEF switch.

REC

20% FRE

FRE

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Intake Door Motor (Cont’d)

HA-65

Blower Motor

TROUBLE DIAGNOSIS PROCEDURE FOR BLOWER MOTOR

=NHHA0196

SYMPTOM:

I

Blower motor operation is malfunctioning.

I

Blower motor operation is malfunctioning under out of starting fan speed control.

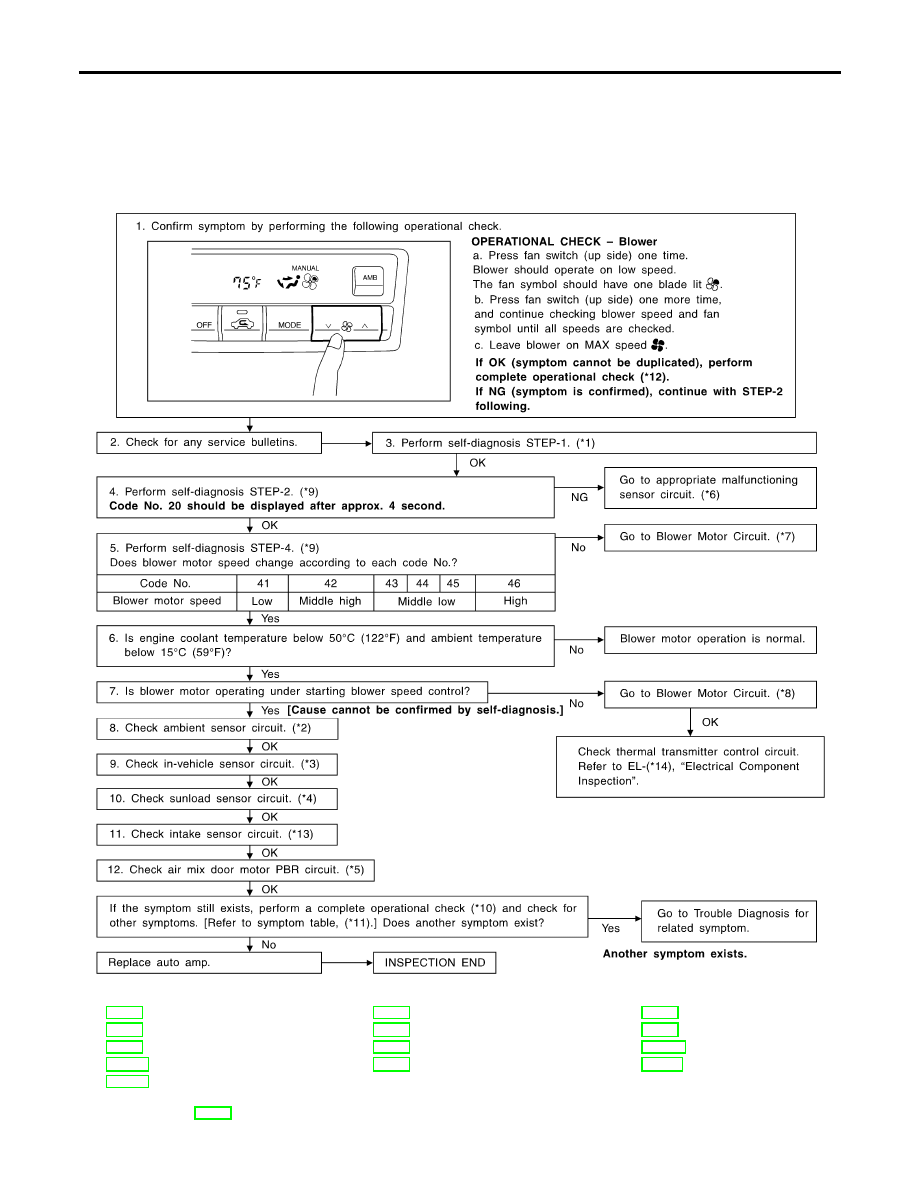

INSPECTION FLOW

RHA387H

*1: HA-36
*2: HA-93
*3: HA-97
*4: HA-100
*5: HA-106
*6: FUNCTION CONFIRMATION

PROCEDURE (HA-37), see No.
13.

*7: HA-69
*8: HA-69
*9: HA-37
*10: HA-47

*11: HA-46
*12: HA-47
*13: HA-104
*14: EL-162

TROUBLE DIAGNOSES

Blower Motor

HA-66
