COMPONENT DESCRIPTION

NHHA0184

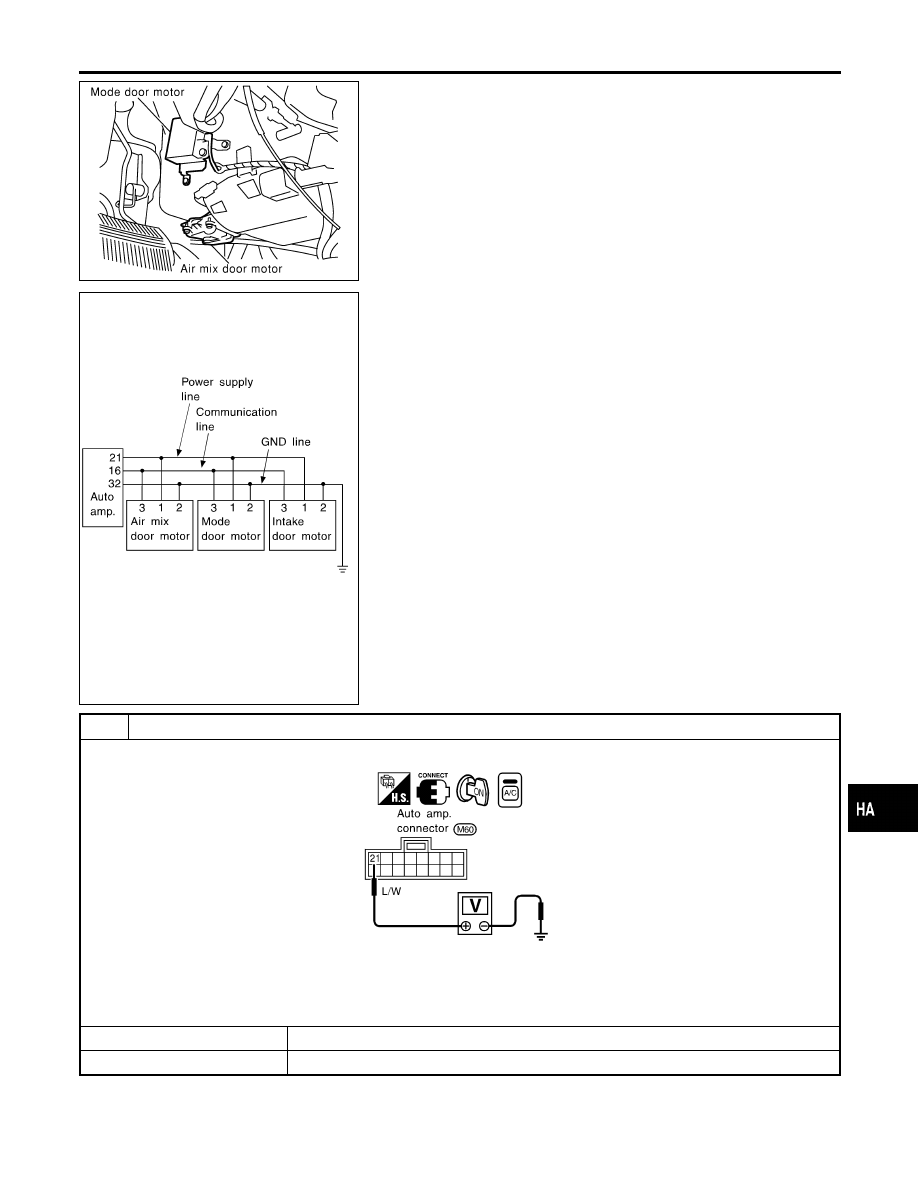

The mode door motor is attached to the heater unit. It rotates so
that air is discharged from the outlet set by the auto amplifier. Motor
rotation is conveyed to a link which activates the mode door.

RHA372H

DIAGNOSTIC PROCEDURE FOR AIR MIX DOOR
MOTOR, MODE DOOR MOTOR AND INTAKE DOOR
MOTOR CIRCUIT

NHHA0185

SYMPTOM: Air mix door motor, mode door motor and/or
intake door motor does not operate normally.

1

CHECK POWER SUPPLY FOR AUTO AMP. (LCU) SIDE

Do approx. 12 volts exist between auto amp. (LCU) harness terminal No. 21 and body ground?

RHA373H

NOTE:
If the result is NG or No after checking circuit continuity, repair harness or connector.

Yes or No

Yes

©

GO TO 2.

No

©

Replace auto amp. (LCU).

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Mode Door Motor (Cont’d)

HA-55

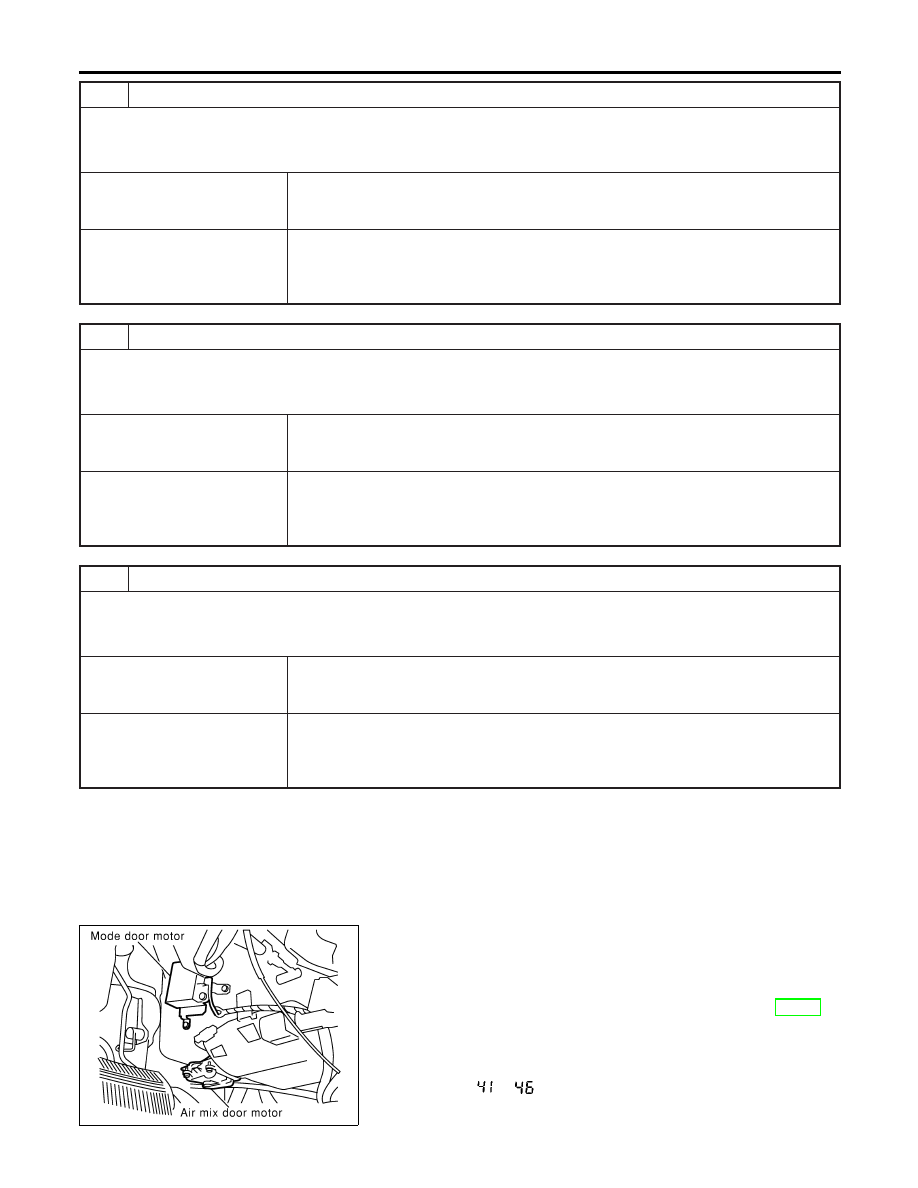

2

CHECK SIGNAL FOR AUTO AMP. (LCU) SIDE

Do approx. 5.5 volts exist between auto amp. (LCU) terminal No. 16 and body ground?

RHA374H

NOTE:
If the result is NG or No after checking circuit continuity, repair harness or connector.

Yes or No

Yes

©

GO TO 3.

No

©

Replace auto amp. (LCU).

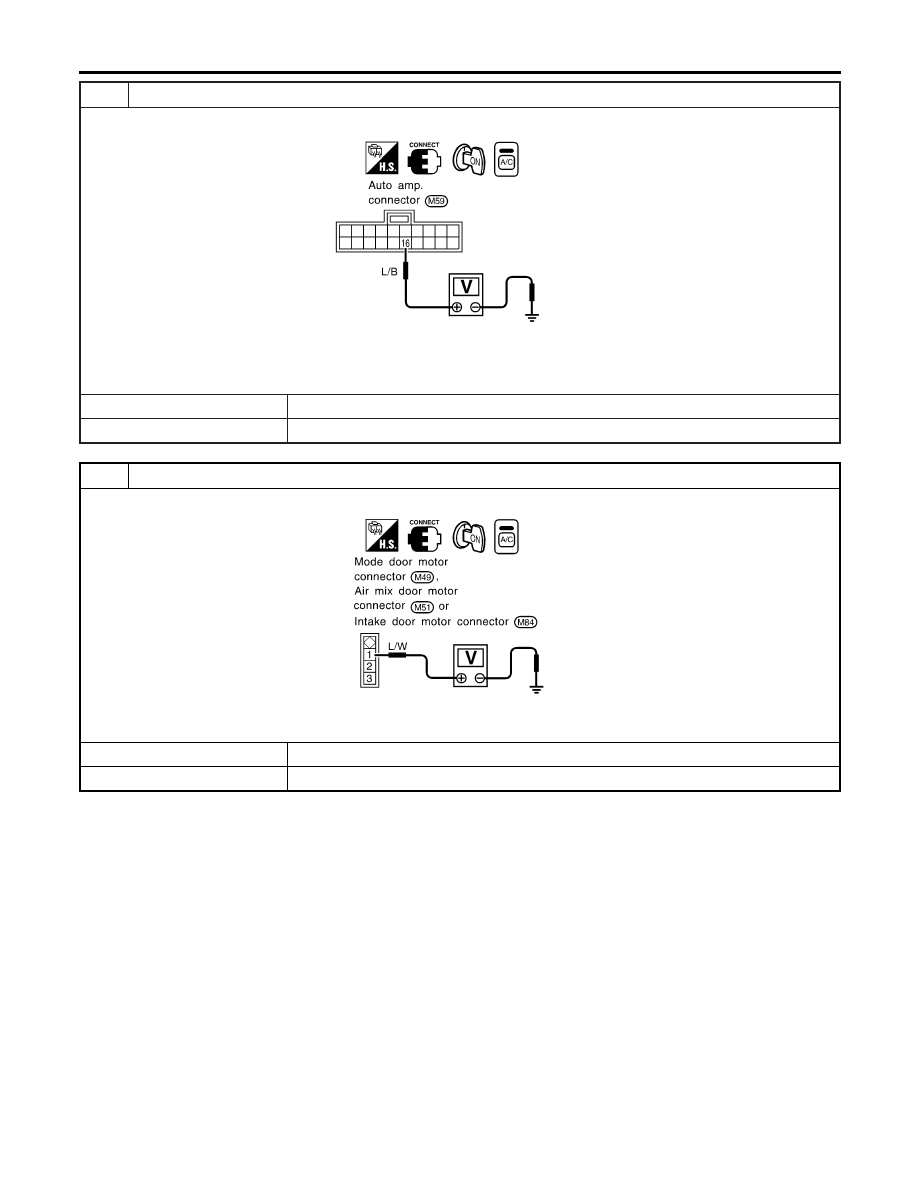

3

CHECK POWER SUPPLY FOR MOTOR SIDE

Do approx. 12 volts exist between door motor (LCU) harness terminal No. 1 and body ground?

RHA375HB

Yes or No

Yes

©

GO TO 4.

No

©

Repair harness or connector.

TROUBLE DIAGNOSES

Mode Door Motor (Cont’d)

HA-56

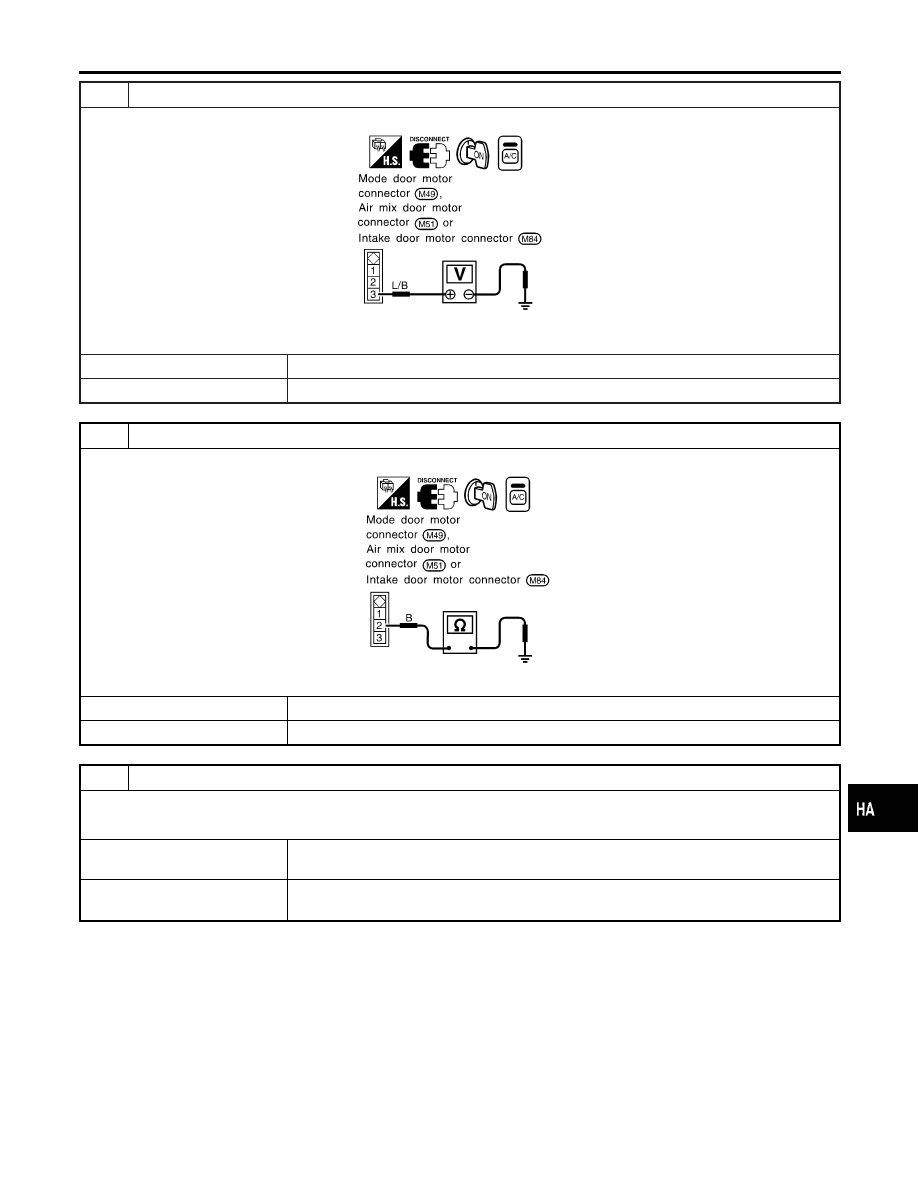

4

CHECK SIGNAL FOR MOTOR SIDE

Do approx. 5.5 volts exist between door motor (LCU) terminal No. 3 and body ground?

RHA376HC

Yes or No

Yes

©

GO TO 5.

No

©

Repair harness or connector.

5

CHECK MOTOR GROUND CIRCUIT

Does continuity exist between door motor (LCU) harness terminal No. 2 and body ground?

RHA377HB

Yes or No

Yes

©

GO TO 6.

No

©

Repair harness or connector.

6

CHECK MOTOR OPERATION

Disconnect and reconnect the motor connector and confirm the motor operation.

OK or NG

OK (Return to operate
normally.)

©

Poor contacting the motor connector

NG (Does not operate
normally.)

©

GO TO 7.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Mode Door Motor (Cont’d)

HA-57

7

CHECK MODE DOOR MOTOR AND AIR MIX DOOR MOTOR OPERATION

1. Disconnect the intake door motor connector.
2. Reconnect the mode door motor and air mix door motor connector and confirm the motors operation.

OK or NG

OK (Mode door motor
and air mix door motor
operates normally.)

©

Replace the intake door motor.

NG (Mode door motor
and air mix door motor
does not operate nor-
mally.)

©

GO TO 8.

8

CHECK AIR MIX DOOR MOTOR AND INTAKE DOOR MOTOR OPERATION

1. Disconnect the mode door motor.
2. Reconnect the intake door motor connector and confirm the air mix door motor and intake door motor operation.

OK or NG

OK (Air mix door motor
and intake door motor
operates normally.)

©

Replace mode door motor.

NG (Air mix door motor
and intake door motor
does not operate nor-
mally.)

©

GO TO 9.

9

CHECK INTAKE DOOR MOTOR AND MODE DOOR MOTOR OPERATION

1. Disconnect the air mix door motor connector.
2. Reconnect the mode door motor connector and confirm the intake door motor and mode door motor operation.

OK or NG

OK (Intake door motor
and mode door motor
operates normally.)

©

Replace air mix door motor.

NG (Intake door motor
and mode door motor
does not operate nor-
mally.)

©

Replace auto amp.

RHA371H

CONTROL LINKAGE ADJUSTMENT

NHHA0186

Mode Door

NHHA0186S01

1.

Install mode door motor on heater unit and connect it to main
harness.

2.

Set up code No. in Self-diagnosis STEP 4. Refer to HA-37.

3.

Move side link by hand and hold mode door in DEF mode.

4.

Attach mode door motor rod to side link rod holder.

5.

Make sure mode door operates properly when changing from
code No.

to

by pushing DEF switch.
