MAIN POWER SUPPLY AND GROUND CIRCUIT CHECK

=NHHA0180

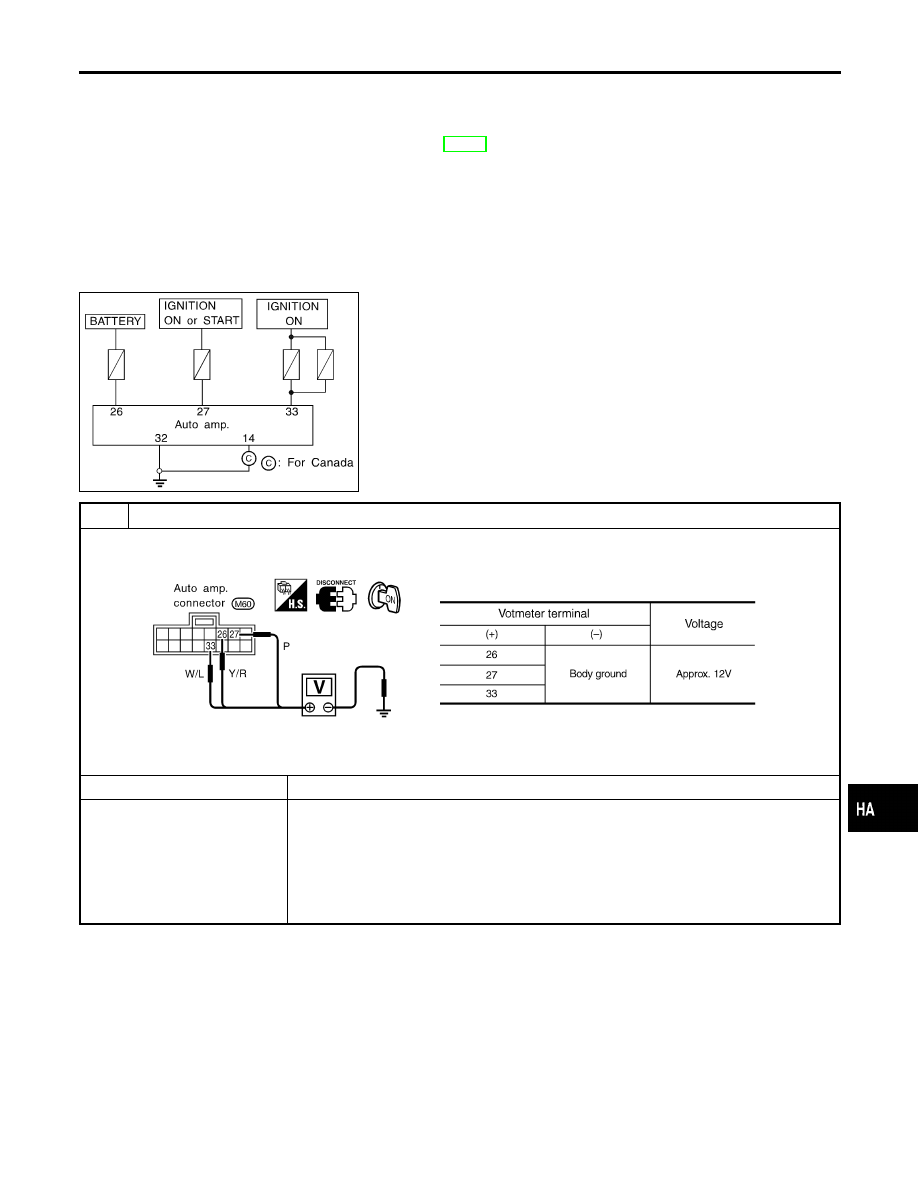

Power Supply Circuit Check

NHHA0180S03

Check power supply circuit for air conditioner system.
Refer to EL-11, “Wiring Diagram — POWER —”.

RHA368H

DIAGNOSTIC PROCEDURE

NHHA0181

SYMPTOM:

I

A/C system does not come on.

1

CHECK POWER SUPPLY CIRCUIT FOR AUTO AMP.

Measure voltage across terminal Nos. 26, 27, 33 and body ground.

SHA319FA

OK or NG

OK

©

GO TO 2.

NG

©

Check auto amp. ground circuit.

I

Check 10A fuse (Nos. 12 and 19, located in the fuse block) and 15A fuses (Nos. 51
and 52, located in the fuse block).

I

If fuses are OK, check for open circuit in wiring harness. Repair or replace as neces-
sary.

I

If fuses are NG, replace fuse and check wiring harness for short circuit. Repair or
replace as necessary.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

A/C System (Cont’d)

HA-51

2

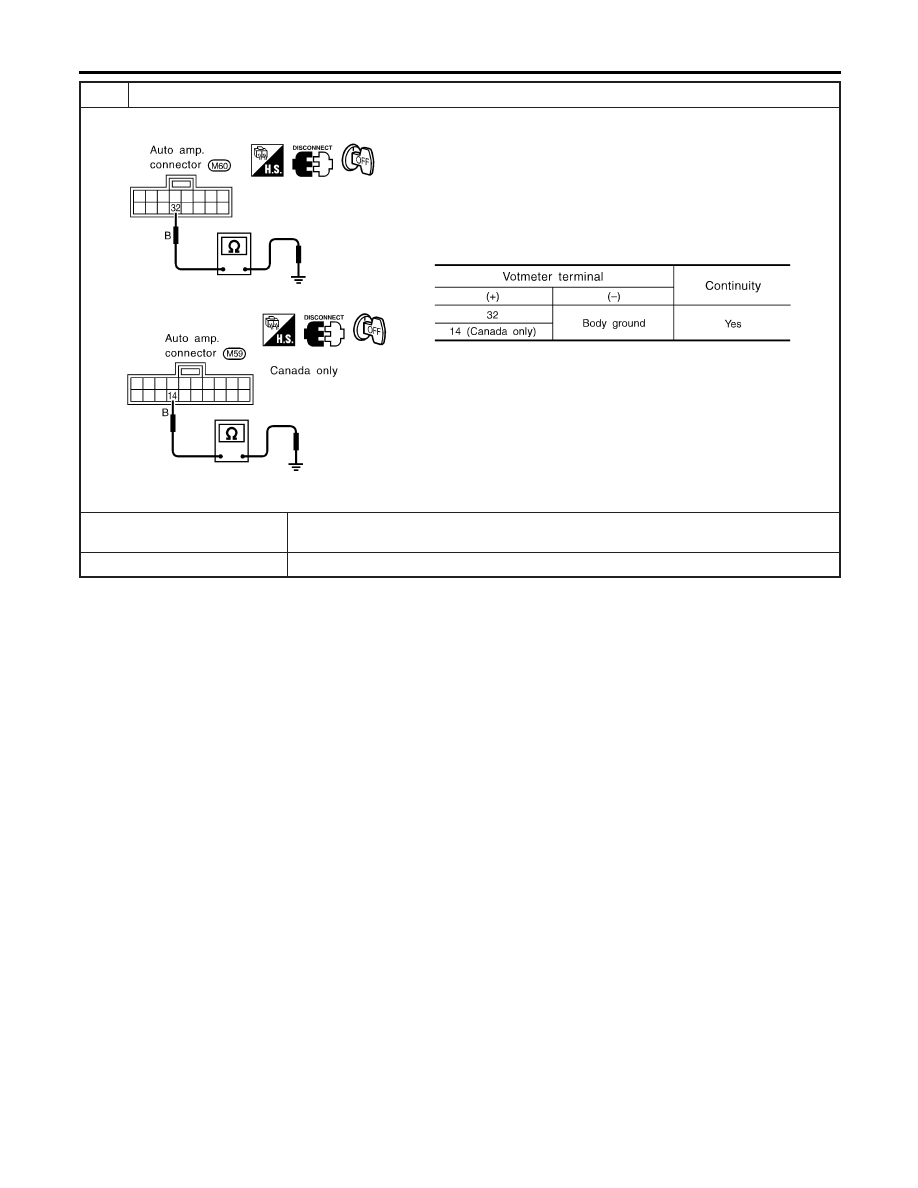

CHECK BODY GROUND CIRCUIT FOR AUTO AMP.

Does continuity exist between auto amp. Harness terminal Nos. 32, 14 and body ground?

SHA320F

Yes or No

Yes

©

Replace auto amp.
INSPECTION END

No

©

Repair or replace harness.

TROUBLE DIAGNOSES

A/C System (Cont’d)

HA-52

Mode Door Motor

TROUBLE DIAGNOSIS PROCEDURE FOR MODE DOOR MOTOR (LAN)

=NHHA0182

SYMPTOM:

I

Air outlet does not change.

I

Mode door motor does not operate normally.

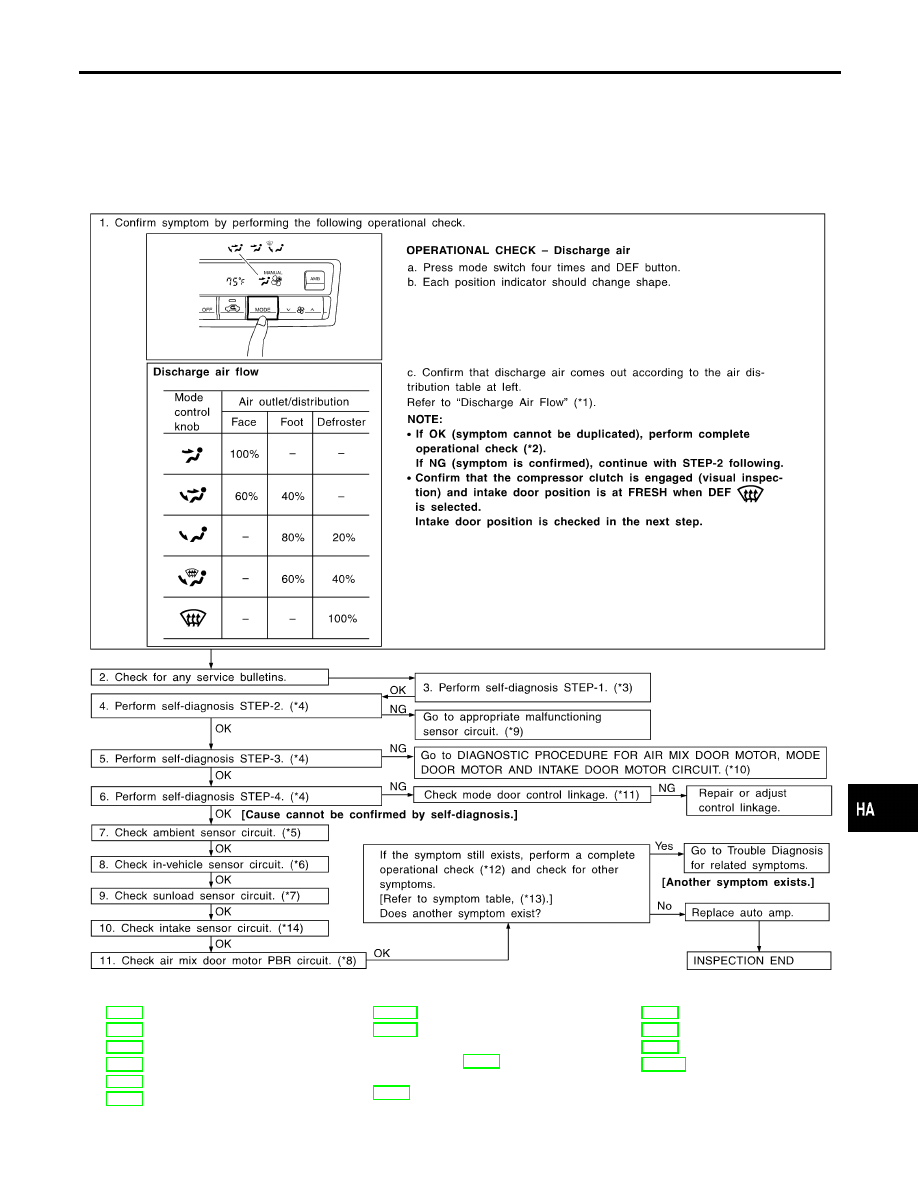

INSPECTION FLOW

RHA370H

*1: HA-26
*2: HA-47
*3: HA-36
*4: HA-37
*5: HA-93
*6: HA-97

*7: HA-100
*8: HA-106
*9: FUNCTION CONFIRMATION

PROCEDURE (HA-37), see No.
13.

*10: HA-55

*11: HA-58
*12: HA-47
*13: HA-46
*14: HA-104

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Mode Door Motor

HA-53

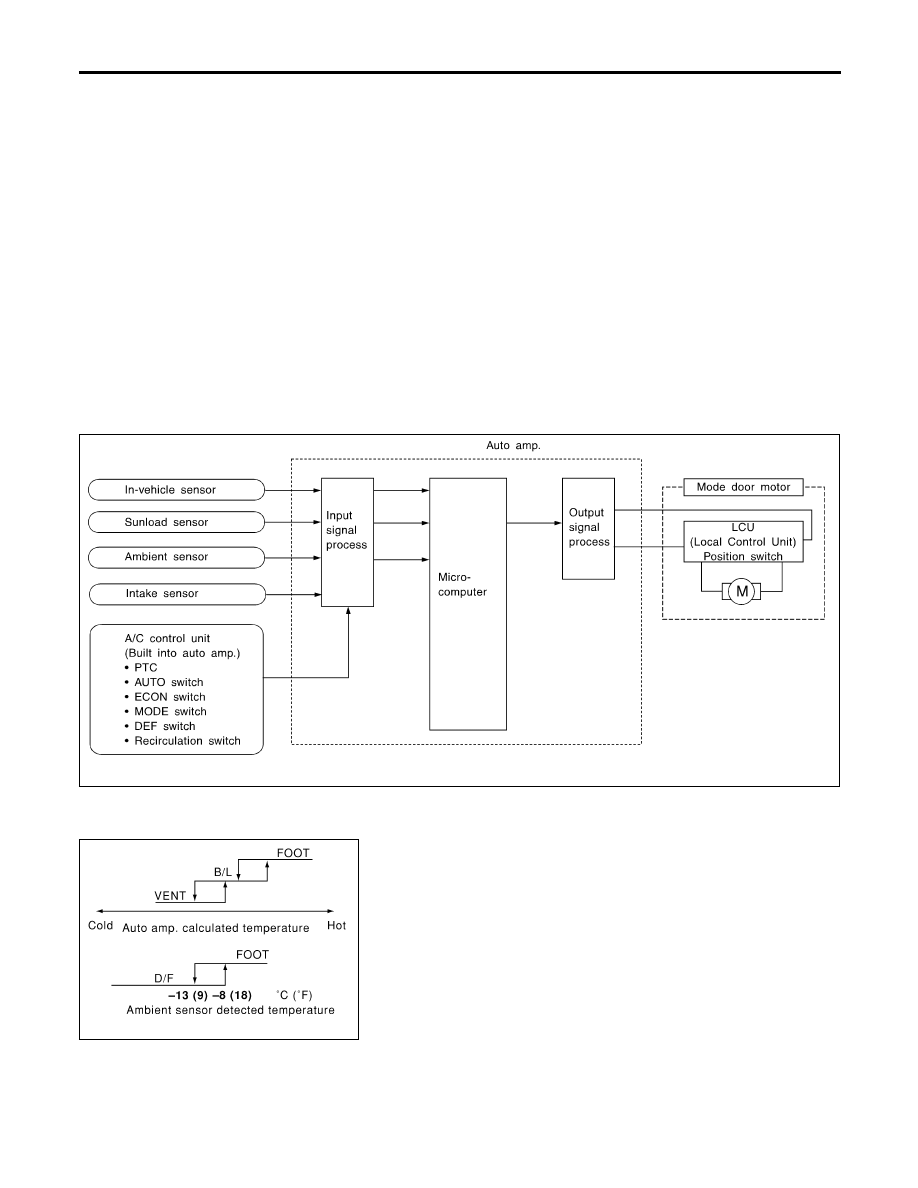

SYSTEM DESCRIPTION

=NHHA0183

Component Parts

NHHA0183S01

Mode door control system components are:
1) Auto amp.
2) Mode door motor (LCU)
3) In-vehicle sensor
4) Ambient sensor
5) Sunload sensor
6) Intake sensor

System Operation

NHHA0183S02

The auto amplifier receives data from each of the sensors. The amplifier sends air mix door, mode door and
intake door opening angle data to the air mix door motor LCU, mode door motor LCU and intake door motor
LCU.
The air mix door motor, mode door motor and intake door motor read their respective signals according to the
address signal. Opening angle indication signals received from the auto amplifier and each of the motor posi-
tion sensors are compared by the LCUs in each motor with the existing decision and opening angles.
Subsequently, HOT/COLD or OPEN/CLOSE or DEFROST/VENT operation is selected. The new selection
data is returned to the auto amplifier.

RHA382H

Mode Door Control Specification

NHHA0183S03

RHA384HA
