13

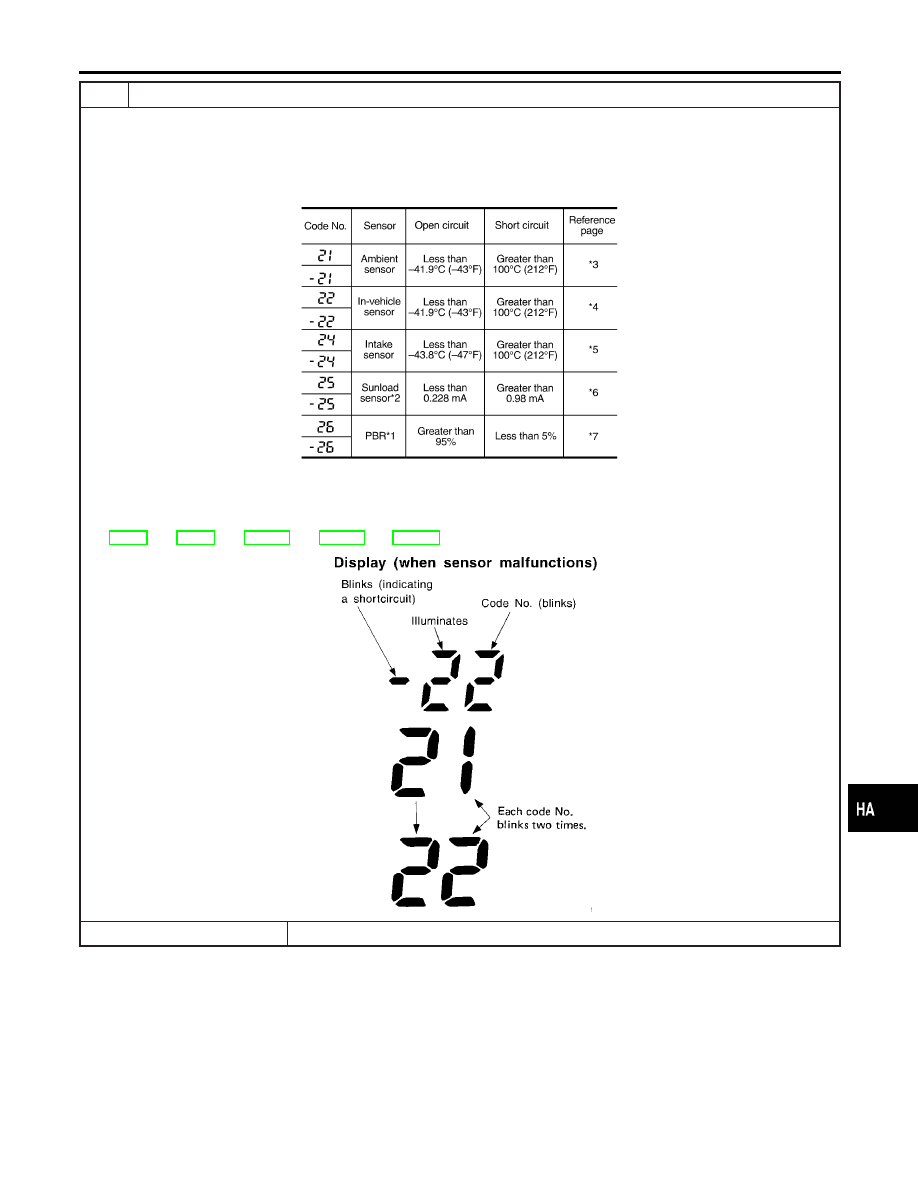

CHECK MALFUNCTIONING SENSOR

NOTE:

I

A blinking mark (-) preceding the Code No. indicates a short circuit.

I

If 2 or more items are malfunctioning the corresponding codes will alternately blink twice.

I

A circuit will be detected as open or shorted and its code No. will be displayed when input signals correspond with con-
ditions in the following chart.

MTBL0386

*1: “95%” and “5%” refer to percentage with respect to stroke of air mix door. (Full cold: 0%, Full hot: 100%)
*2: Conduct self-diagnosis STEP 2 under sunshine.
When conducting indoors, direct light (more than 60W) at sunload sensor.
*3: HA-93, *4: HA-97, *5: HA-104, *6: HA-100, *7: HA-106

RHA455G

RHA501A

©

INSPECTION END

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Self-diagnosis (Cont’d)

HA-43

14

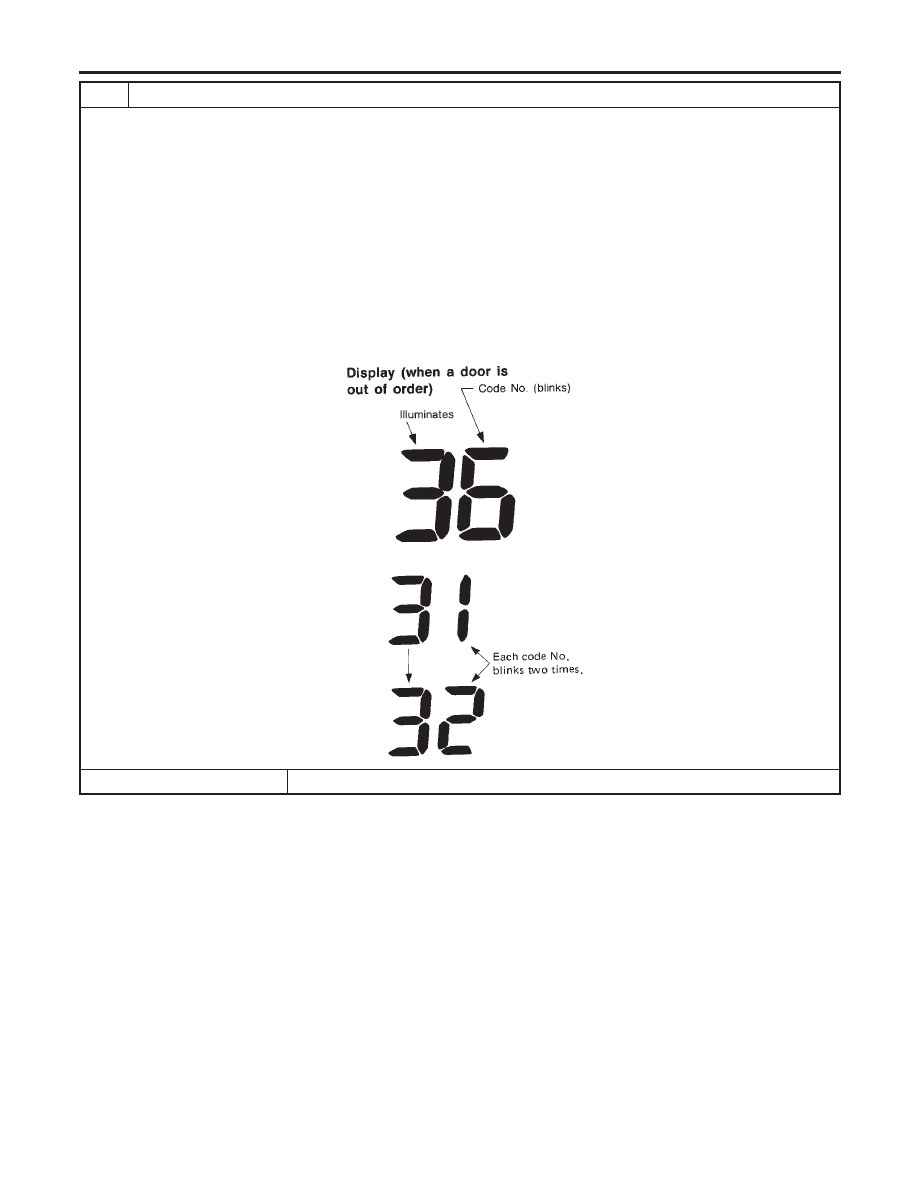

CHECK MALFUNCTIONING DOOR MOTOR POSITION SWITCH

30-

Mode door and intake door position switches are in working order.

Continue ot next step.
31-

Mode door circuit / switch in vent position switch is malfunctioning.

32-

Mode door circuit / switch in B/L position switch is malfunctioning.

34-

Mode door circuit / switch in Foot position switch is malfunctioning.

35-

Mode door circuit / switch in Foot Def. position switch is malfunctioning.

36-

Mode door circuit / switch in Def. position switch is malfunctioning.

37-

Intake door mode circuit / switch in Fresh Air position is malfunctioning.

38-

Intake door mode circuit / switch in 20% Fresh Air position is malfunctioning.

39-

Intake door mode circuit / switch in Recirculation Air position is malfunctioning.

NOTE:

I

If 2 or more items are malfunctioning the corresponding codes will alternately blink twice.

I

If the Mode Door Motor harness is disconnected repeated display pattern of 31

,

32

,

34

,

35

,

36 will occur.

I

If Intake Door Motor harness is disconnected repeated display pattern of 37

,

38

,

39 will occur.

I

If any Mode Door Motor Position Switch is malfunctioning the Mode Door Motor will also malfunction.

RHA168DA

RHA498A

©

INSPECTION END

TROUBLE DIAGNOSES

Self-diagnosis (Cont’d)

HA-44

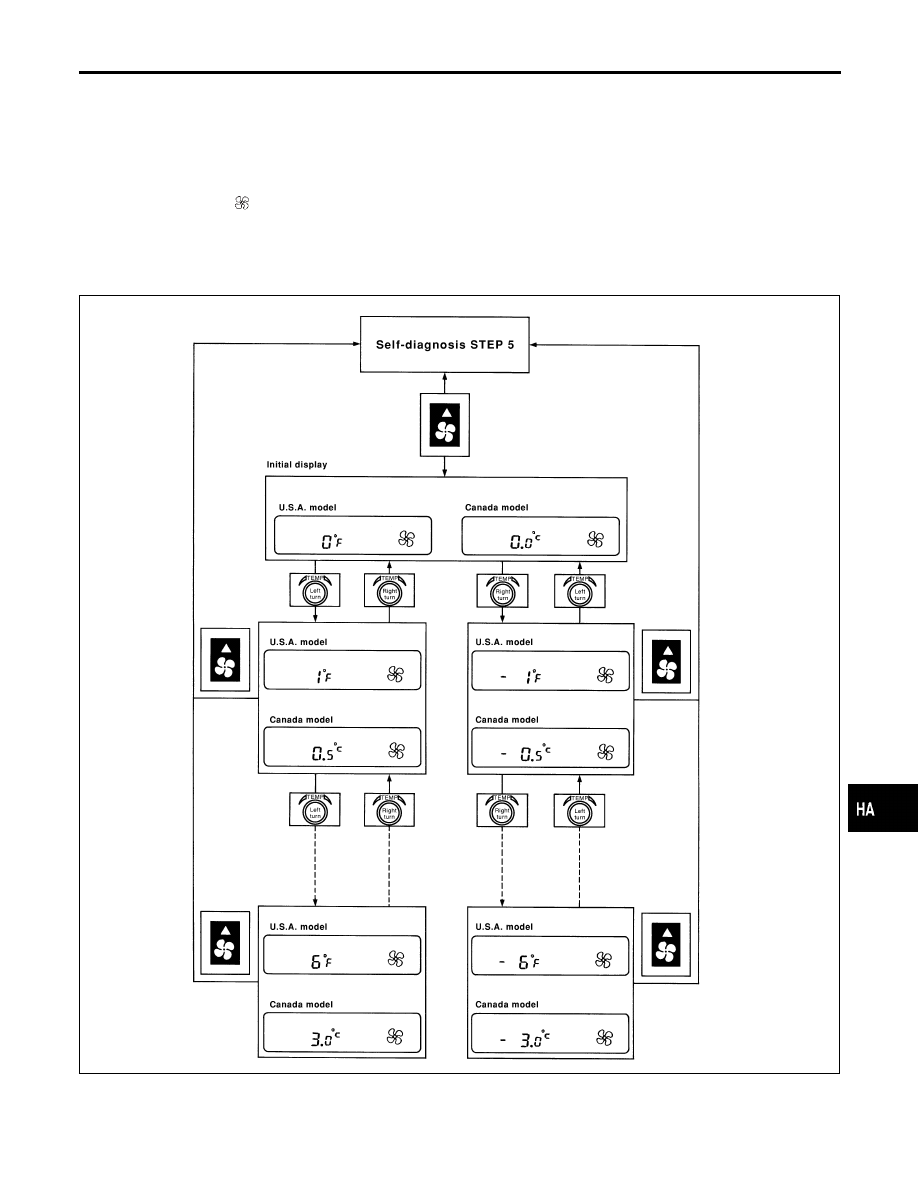

AUXILIARY MECHANISM: TEMPERATURE SETTING TRIMMER

=NHHA0176S03

Unconfirmed Incidents

NHHA0176S0301

The customer may feel that the cabin temperature is not being controlled or regulated to the temperature indi-
cated by the auto A/C display screen. To satisfy individual driver preference the Temperature Setting Trimmer
may be used to compensate in a range of

±

3°C (

±

6°F).

1. Enter Self Diagnosis mode and select STEP 5.
2. Press the Fan Up

switch: This will set the A/C system in auxiliary mode and the display will show 61.

3. Turn the temperature dial clockwise or counterclockwise: The temperature will change at a rate of 0.5°C

(1°F).

If power is lost to the A/C Auto Amp. trimmer setting is canceled and setting becomes that of initial condition,
0°.

SHA330F

When battery cable is disconnected, trimmer operation is canceled. Temperature set becomes that of
initial condition, i.e. 0°C (0°F).

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Self-diagnosis (Cont’d)

HA-45

How to Perform Trouble Diagnoses for Quick
and Accurate Repair

=NHHA0177

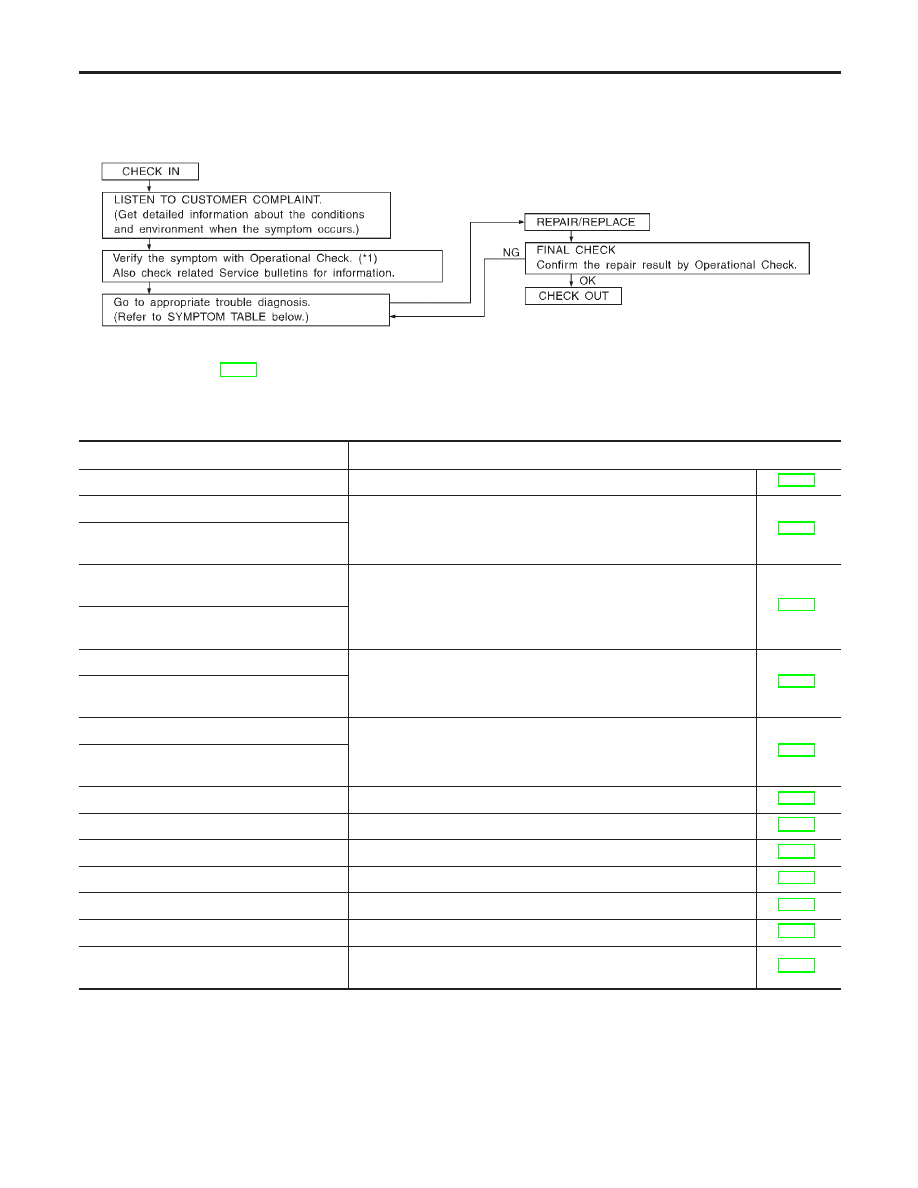

WORK FLOW

NHHA0177S01

SHA900E

*1: Operational Check (HA-47)

SYMPTOM TABLE

NHHA0177S02

Symptom

Reference Page

I

A/C system does not come on.

I

Go to Trouble Diagnosis Procedure for A/C system.

HA-50

I

Air outlet does not change.

I

Go to Trouble Diagnosis Procedure for Mode Door Motor. (LAN)

HA-53

I

Mode door motor does not operate nor-
mally.

I

Discharge air temperature does not
change.

I

Go to Trouble Diagnosis Procedure for Air Mix Door Motor. (LAN)

HA-60

I

Air mix door motor does not operate nor-
mally.

I

Intake door does not change.

I

Go to Trouble Diagnosis Procedure for Intake Door Motor. (LAN)

HA-63

I

Intake door motor does not operate nor-
mally.

I

Blower motor operation is malfunctioning.

I

Go to Trouble Diagnosis Procedure for Blower Motor.

HA-66

I

Blower motor operation is malfunctioning
under out of starting fan speed control.

I

Magnet clutch does not engage.

I

Go to Trouble Diagnosis Procedure for Magnet Clutch.

HA-75

I

Insufficient cooling.

I

Go to Trouble Diagnosis Procedure for Insufficient Cooling.

HA-81

I

Insufficient heating.

I

Go to Trouble Diagnosis Procedure for Insufficient Heating.

HA-89

I

Noise.

I

Go to Trouble Diagnosis Procedure for Noise.

HA-90

I

Self-diagnosis can not be performed.

I

Go to Trouble Diagnosis Procedure for Self-diagnosis.

HA-91

I

Memory function does not operate.

I

Go to Trouble Diagnosis Procedure for Memory Function.

HA-92

I

ECON mode does not operate.

I

Go to Trouble Diagnosis Procedure for ECON (ECONOMY) —
mode.

HA-93

TROUBLE DIAGNOSES

How to Perform Trouble Diagnoses for Quick and Accurate Repair

HA-46
