7

STEP 4 - OPERATION OF EACH ACTUATOR IS CHECKED

Turn the TEMP dial clockwise, advance to STEP 4.
Engine running.
This is Heater and A/C system check. Code 41 will be displayed. Use the DEF switch to advance the code number from
41 to 46. After 46, the display will return to code 41 and can be advanced to 46 again.

RHA495A

©

GO TO 8.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Self-diagnosis (Cont’d)

HA-39

8

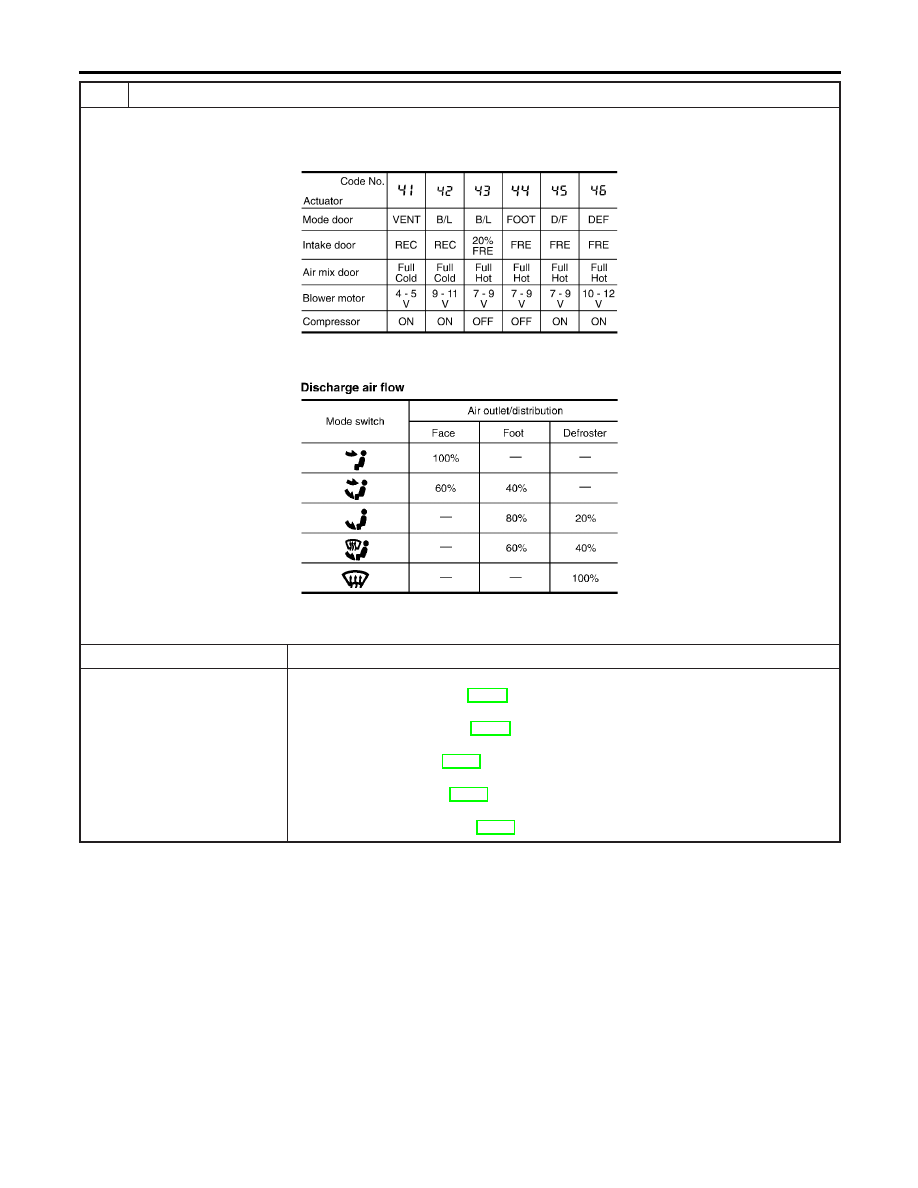

CHECK ACTUATORS

Confirm operation of system components according to the following charts.
Checks must be made visually, by listening to any noise, or by touching air outlets with your hand, etc. for
improper operation.

MTBL0314

Operating condition of each actuator cannot be checked by indicators.

MTBL0128

OK or NG

OK

©

GO TO 9.

NG

©

I

Air outlet does not change.
Go to “Mode Door Motor” (HA-53).

I

Intake door does not change.
Go to “Intake Door Motor” (HA-63).

I

Blower motor operation is malfunctioning.
Go to “Blower Motor” (HA-66).

I

Magnet clutch does not engage.
Go to “Magnet Clutch” (HA-75).

I

Discharge air temperature does not change.
Go to “Air Mix Door Motor” (HA-60).

TROUBLE DIAGNOSES

Self-diagnosis (Cont’d)

HA-40

9

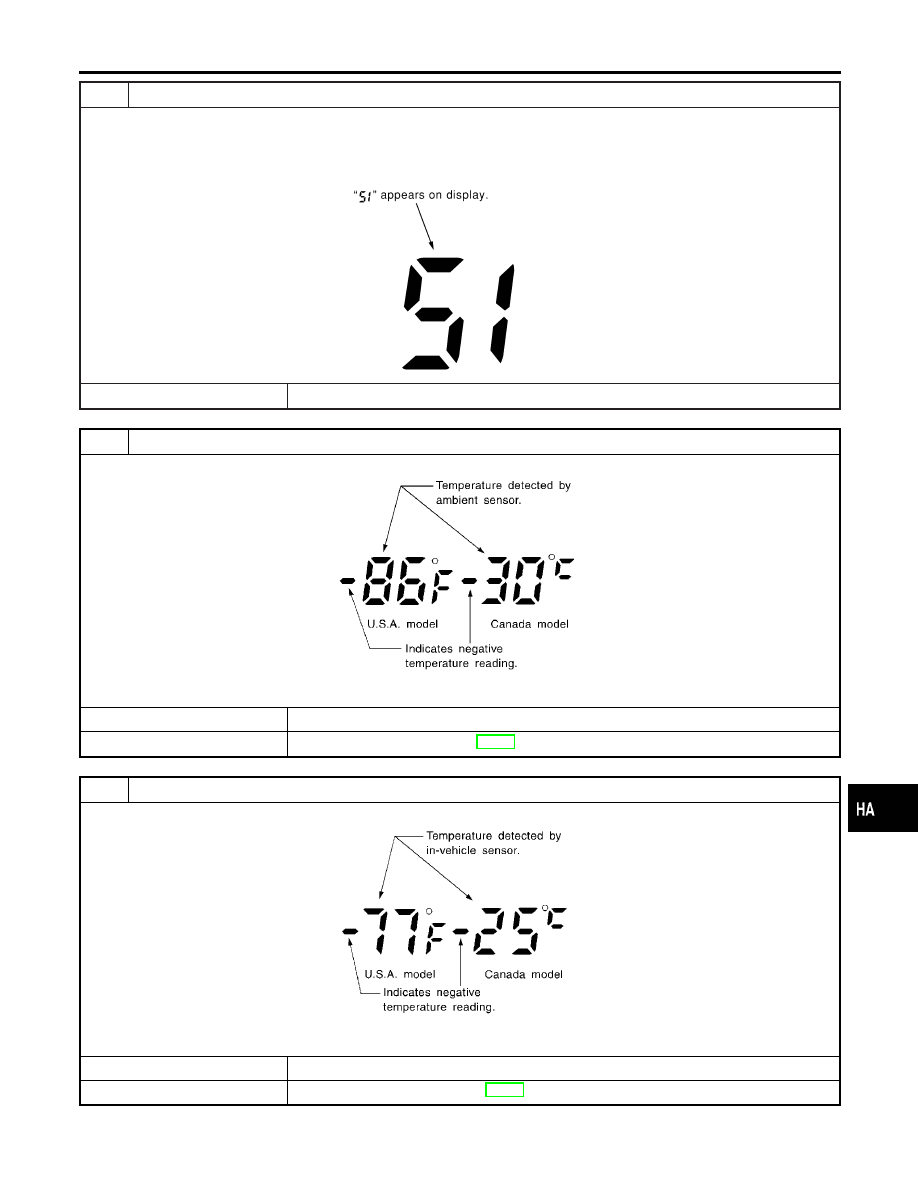

STEP 5 - TEMPERATURE OF EACH SENSOR IS CHECKED

Turn the TEMP dial clockwise, advance to STEP 5. This is Intake sensor, In Vehicle sensor and Ambient Sensor function
check. Code 51 will be displayed.
NOTE:
Each sensor reading should be approximately the actual temperature.

RHA359H

©

GO TO 10.

10

CHECK AMBIENT SENSOR

Press DEF once, temperature detected by the Ambient Sensor is displayed.

RHA499G

OK or NG

OK

©

GO TO 11.

NG

©

Go to Ambient Sensor Circuit (HA-93).

11

CHECK IN-VEHICLE SENSOR

Press DEF second time, temperature detected by the In Vehicle Sensor is displayed.

RHA500G

OK or NG

OK

©

GO TO 12.

NG

©

Go to In-vehicle Sensor Circuit (HA-97).

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Self-diagnosis (Cont’d)

HA-41

12

CHECK INTAKE SENSOR

Press DEF third time, temperature detected by the Intake Sensor is displayed.

RHA500G

OK or NG

OK

©

1. Press

(DEF) switch the fourth time. Display returns to original presentation 51.

2. Turn ignition switch OFF or

(AUTO) switch ON.

3. END

NG

©

Go to Intake Sensor Circuit (HA-104).

TROUBLE DIAGNOSES

Self-diagnosis (Cont’d)

HA-42
