TERMINAL

NO.

ITEM

CONDITION

Voltage

V

27

Power supply for IGN

—

Approximately 12

30

Rear window defogger feed

back

Rear window

defogger switch

ON

Approximately 12

OFF

Approximately 0

31

Rear window defogger ON sig-

nal

Rear window

defogger switch

ON

Approximately 0

OFF

Approximately 12

32

Ground

—

Approximately 0

33

Power source for A/C

Ignition voltage feed back

Approximately 12

34

Blower motor feed back

Fan speed: Low

Approximately 7 - 10

35

Fan control AMP. control signal

Fan speed

Low, Middle low or Middle

high

Approximately 2.5 -

3.0

High

Approximately 9 - 10

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Auto Amp. Terminals and Reference Value (Cont’d)

HA-35

Self-diagnosis

=NHHA0176

INTRODUCTION AND GENERAL DESCRIPTION

NHHA0176S01

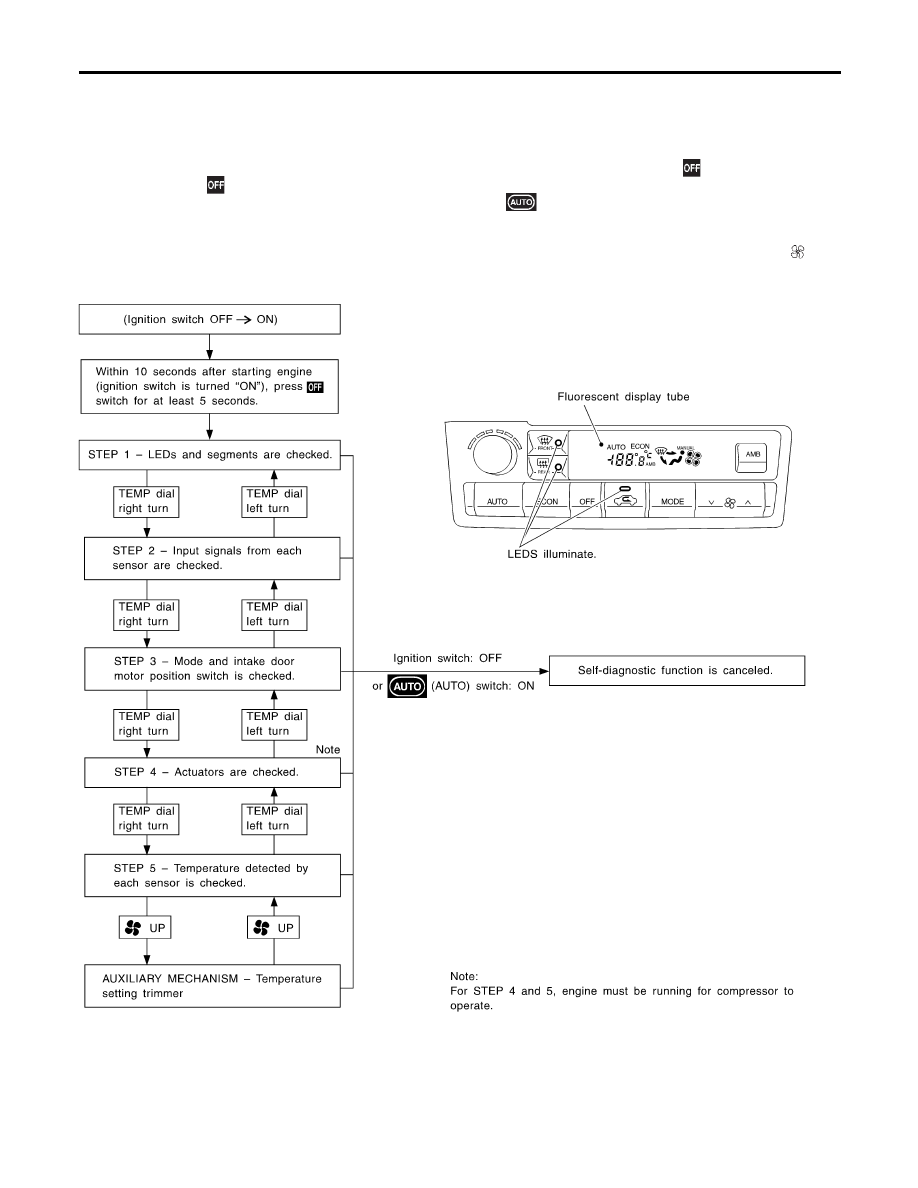

The self-diagnostic system diagnoses sensors, door motors, blower motor, etc. by system line. Refer to appli-
cable sections (items) for details. Shifting from normal control to the self-diagnostic system is accomplished
by starting the engine (turning the ignition switch from “OFF” to “ON”) and pressing “

” switch for at least

5 seconds. The “

” switch must be pressed within 5 seconds after starting the engine (ignition switch is

turned “ON”). This system will be canceled by either pressing

(AUTO) switch or turning the ignition switch

“OFF”. Shifting from one step to another is accomplished by means of pushing TEMP dial right turn or TEMP
dial left turn switch, as required.
Additionally shifting from STEP 5 to AUXILIARY MECHANISM is accomplished by means of pushing

(fan)

UP switch.

RHA941H

Perform all of the following tests to narrow the problem to a specific assembly, actuator, or function.
Link to the Diagnostic Procedure which corresponds to malfunctions noted in these tests.
If the A/C display screen has no display, check all power supply circuits to the A/C Auto Amp.

TROUBLE DIAGNOSES

Self-diagnosis

HA-36

FUNCTION CONFIRMATION PROCEDURE

NHHA0176S02

1

ENTER SELF-DIAGNOSTIC MODE

Perform steps 1 - 3
1. Turn the ignition OFF.
2. Start the engine.
3. Immediately after starting the engine press and hold the OFF switch (for the auto A/C system) for at least 5 seconds.
The A/C Auto Amp. should now be in Self Diagnosis mode. Self Diagnosis steps 1 - 5 can now be performed. Self Diagno-
sis step 1 will be displayed first. Shifting from one step to another is accomplished by pressing the temperature increase
or decrease switch.

©

GO TO 2.

2

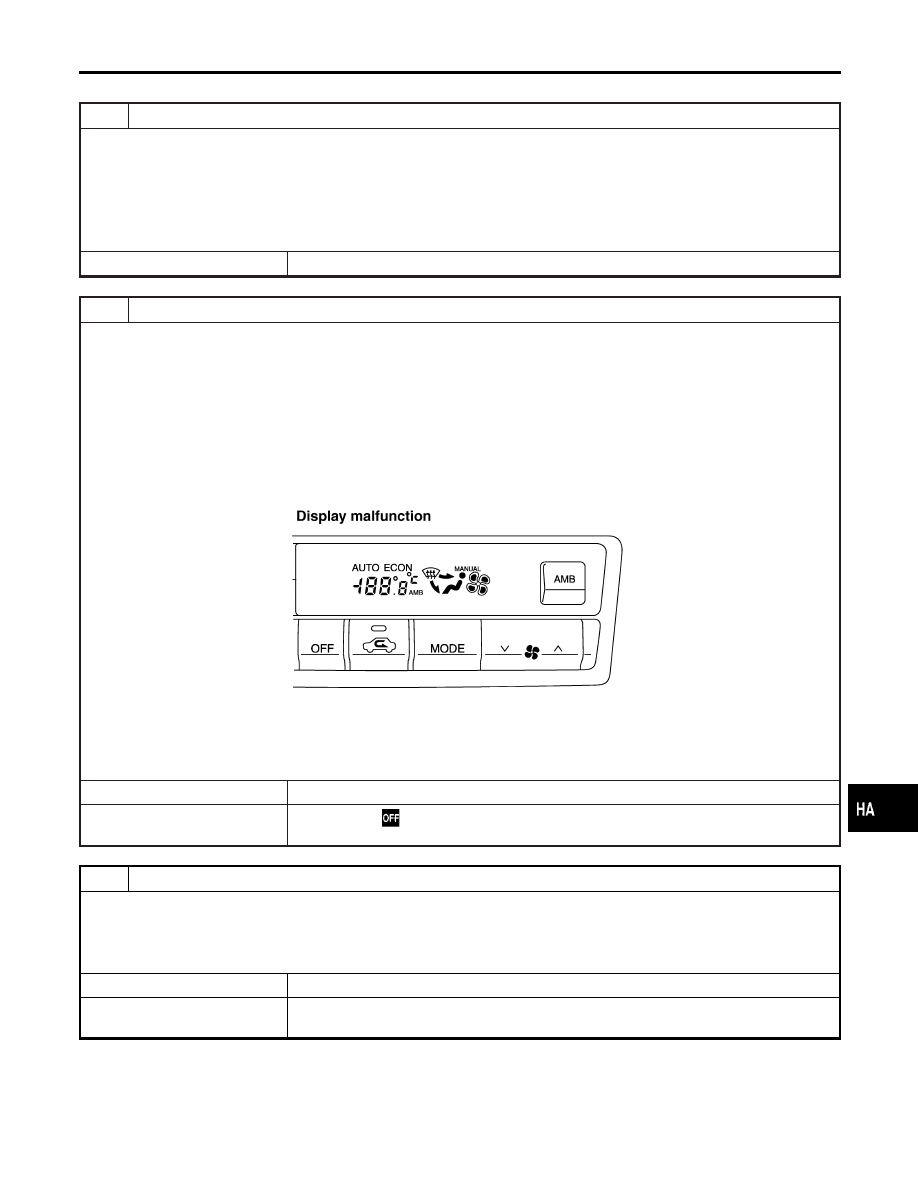

STEP 1 LED/DISPLAY CHECK

Verify all segments illuminate.
If all segments do not illuminate the fluorescent display tube is malfunctioning or the system has not entered self diagnosis
which would indicate a malfunctioning OFF switch.
Do all LEDs and segments illuminate?

RHA358H

Yes or No

Yes

©

GO TO 3.

No

©

Malfunctioning

switch, LED or fluorescent display tube.

Replace A/C auto amp.

3

CHECK TO ADVANCE SELF-DIAGNOSIS STEP 2

1. Turn the TEMP dial clockwise.
2. Advance to self-diagnosis STEP 2.
If the system does not shift between step 1 and 2 a malfunctioning TEMP dial is indicated.

Yes or No

Yes

©

GO TO 4.

No

©

Malfunctioning TEMP dial.
Replace A/C auto amp.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Self-diagnosis (Cont’d)

HA-37

4

CHECK TO RETURN SELF-DIAGNOSIS STEP 1

1. Turn the TEMP dial counterclockwise.
2. Return to self-diagnosis STEP 1.
If the system does not shift between step 1 and 2 a malfunctioning TEMP dial is indicated.

Yes or No

Yes

©

GO TO 5.

No

©

Malfunctioning TEMP dial.
Replace A/C auto amp.

5

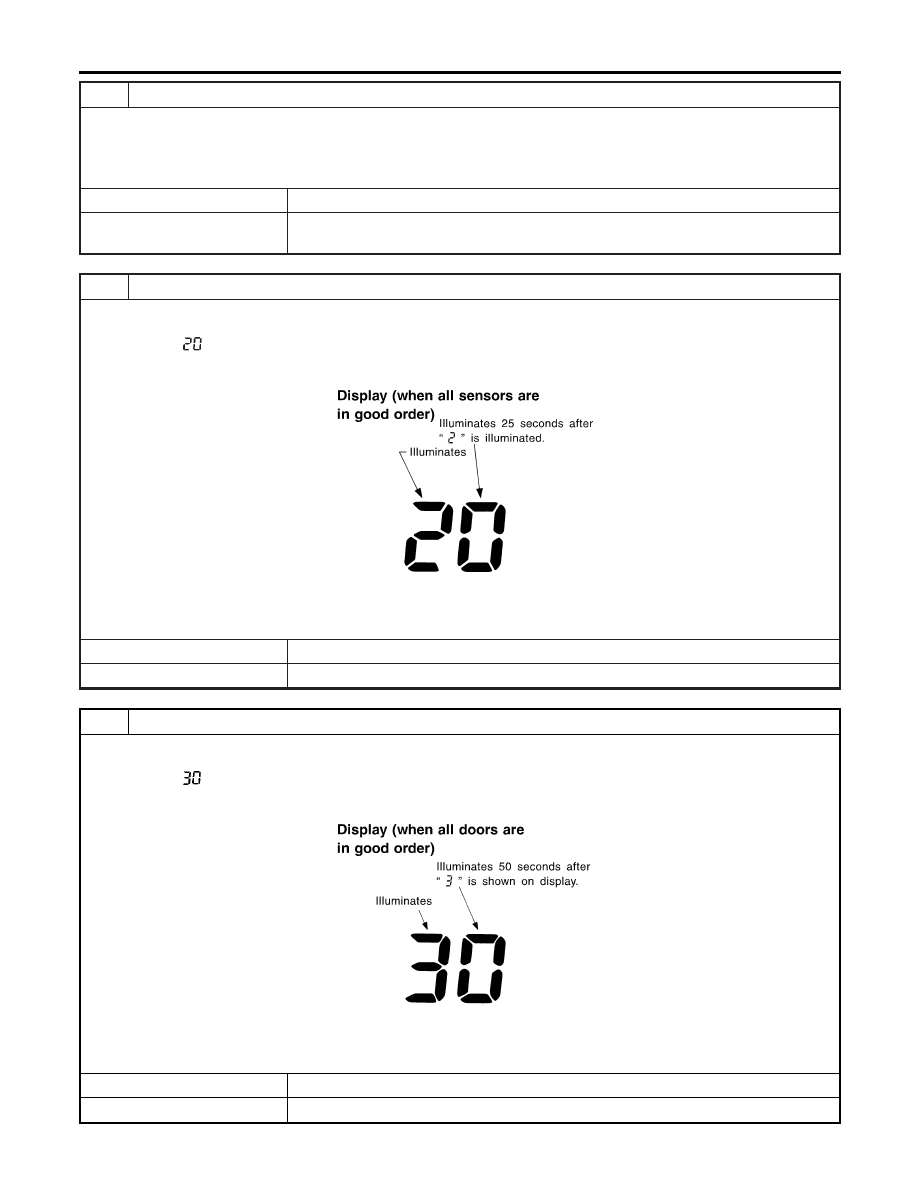

STEP 2 - SENSOR CIRCUITS ARE CHECKED FOR OPEN OR SHORT CIRCUIT

Turn the TEMP dial clockwise, advance to STEP 2: Wait (about 25 seconds) for two digit Code to appear.
This is the Electronic Sensor Input Check which includes circuits.
Does code No.

appear on the display?

RHA970DB

Yes or No

Yes

©

GO TO 6.

No

©

GO TO 13.

6

STEP 3 - MODE DOOR AND INTAKE DOOR POSITIONS ARE CHECKED

Turn the TEMP dial clockwise, advance to STEP 3. Wait (about 50 seconds) for two digit Code to appear.
This is the Mode Door and Intake Door Position Switch input checks including circuits.
Does code No.

appear on the display?

RHA869DD

Yes or No

Yes

©

GO TO 7.

No

©

GO TO 14.

TROUBLE DIAGNOSES

Self-diagnosis (Cont’d)
