Infiniti I30 (A33). Manual - part 488

SEM005G

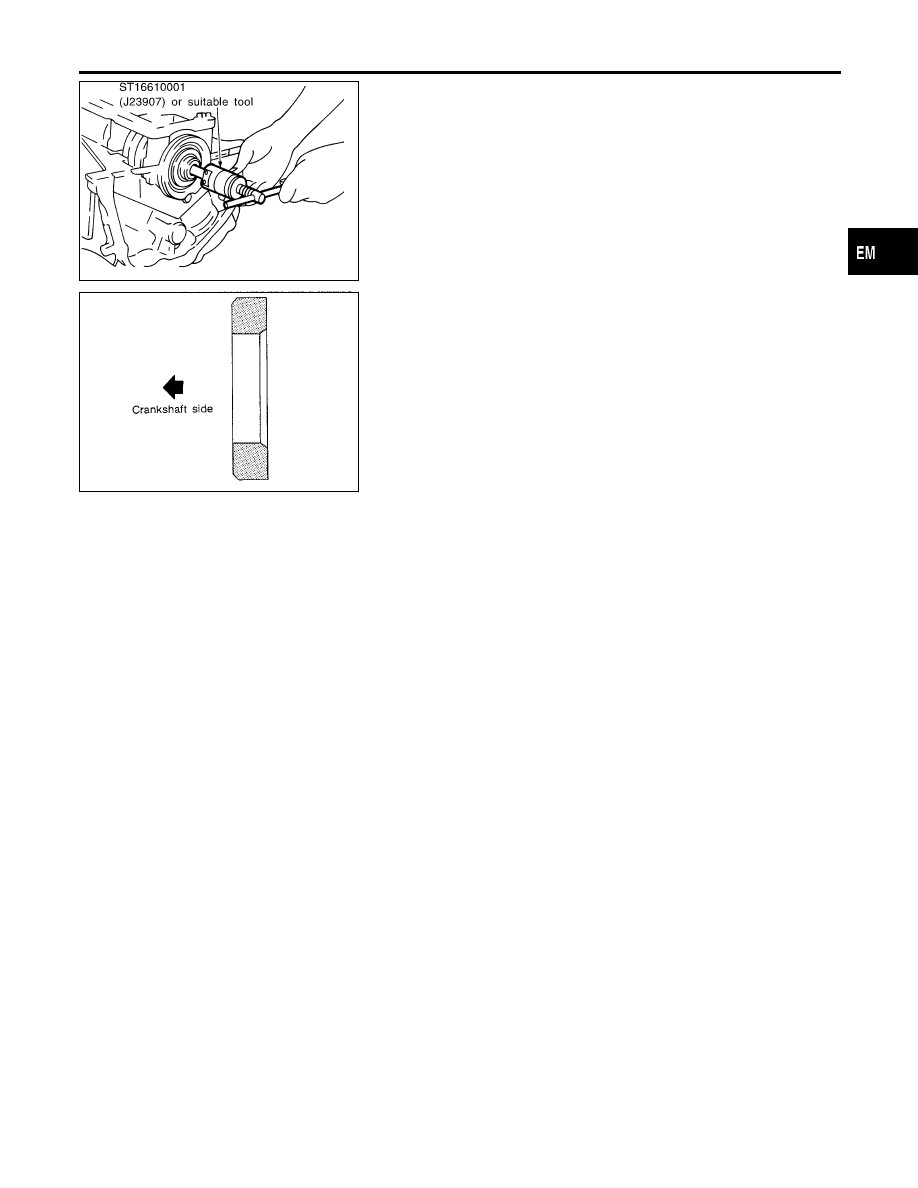

REPLACING PILOT CONVERTER

NHEM0028S04

1.

Remove pilot converter using tool or suitable tool.

SEM537E

2.

Install pilot converter as shown.

GI

MA

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

CYLINDER BLOCK

Assembly (Cont’d)

EM-71

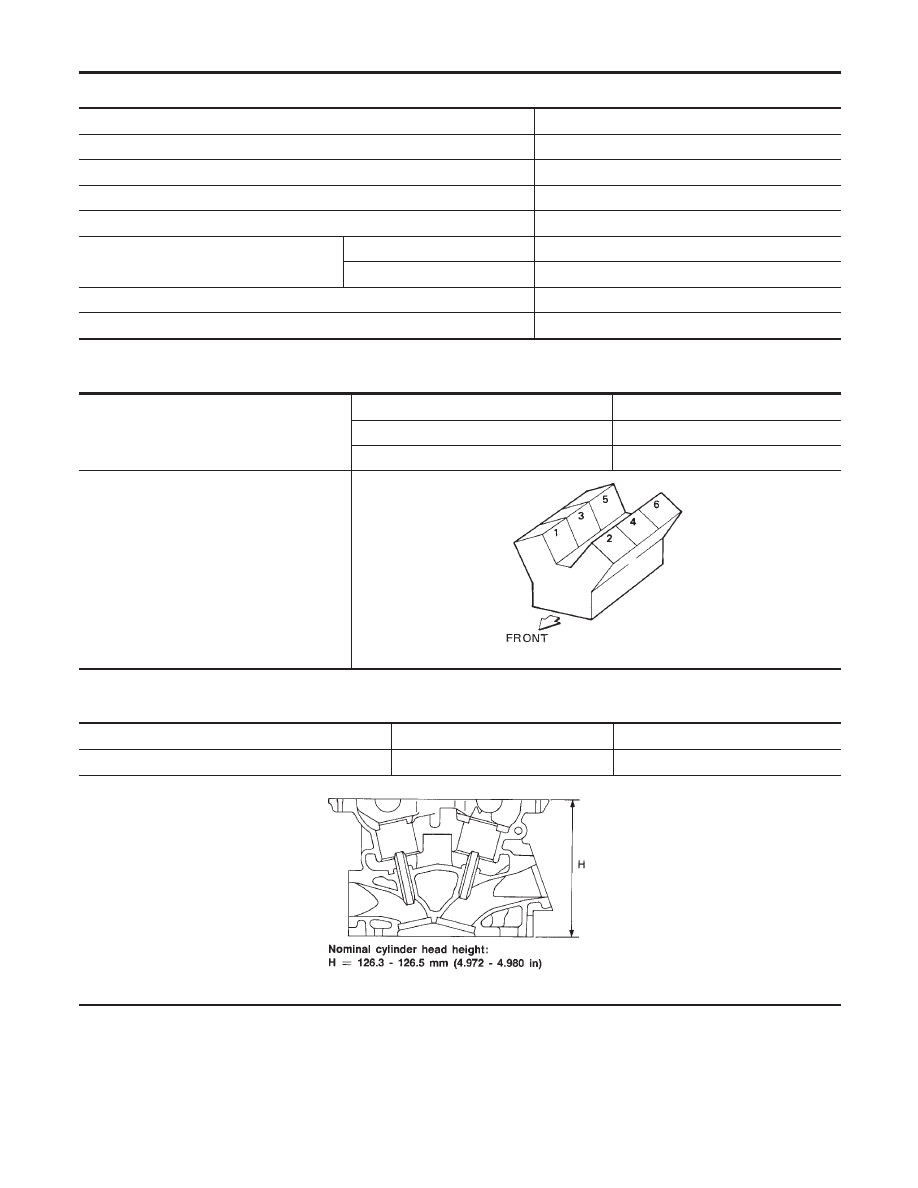

General Specifications

NHEM0029

Cylinder arrangement

V-6

Displacement

cm

3

(cu in)

2,988 (182.33)

Bore and stroke

mm (in)

93 x 73.3 (3.66 x 2.886)

Valve arrangement

DOHC

Firing order

1-2-3-4-5-6

Number of piston rings

Compression

2

Oil

1

Number of main bearings

4

Compression ratio

10.0

Compression Pressure

NHEM0030

Unit: kPa (kg/cm

2

, psi)/300 rpm

Compression pressure

Standard

1,275 (13.0, 185)

Minimum

981 (10.0, 142)

Differential limit between cylinders

98 (1.0, 14)

Cylinder number

SEM713A

Cylinder Head

NHEM0031

Unit: mm (in)

Standard

Limit

Head surface distortion

Less than 0.03 (0.0012)

0.1 (0.004)

SEM949E

SERVICE DATA AND SPECIFICATIONS (SDS)

General Specifications

EM-72

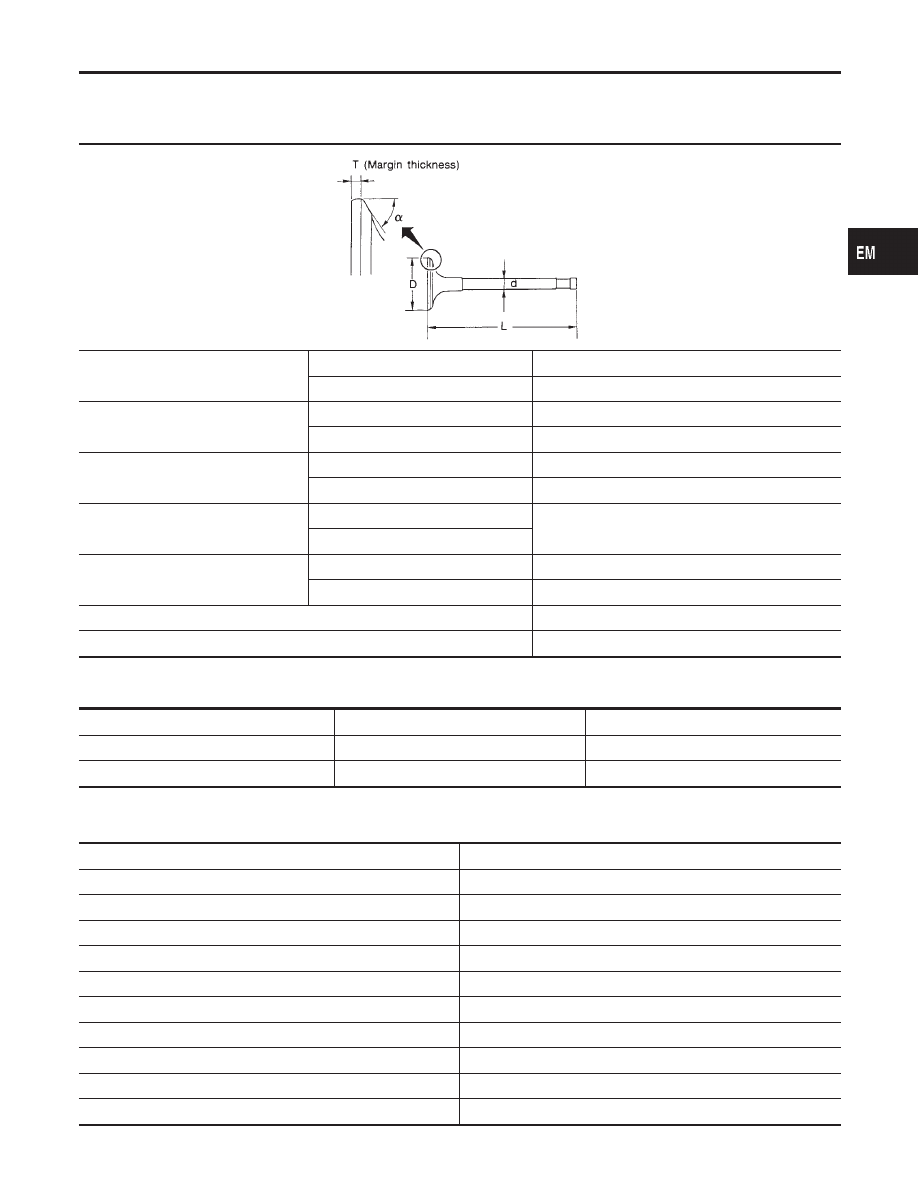

Valve

NHEM0032

VALVE

NHEM0032S01

Unit: mm (in)

SEM188

Valve head diameter “D”

Intake

36.0 - 36.3 (1.417 - 1.429)

Exhaust

31.2 - 31.5 (1.228 - 1.240)

Valve length “L”

Intake

97.32 - 97.82 (3.8315 - 3.8512)

Exhaust

94.85 - 95.35 (3.7342 - 3.7539)

Valve stem diameter “d”

Intake

5.965 - 5.980 (0.2348 - 0.2354)

Exhaust

5.945 - 5.960 (0.2341 - 0.2346)

Valve seat angle “

α

”

Intake

45°15

′

- 45°45

′

Exhaust

Valve margin “T”

Intake

0.95 - 1.25 (0.0374 - 0.0492)

Exhaust

1.15 - 1.45 (0.0453 - 0.0571)

Valve margin “T” limit

More than 0.5 (0.020)

Valve stem end surface grinding limit

Less than 0.2 (0.008)

VALVE CLEARANCE

NHEM0032S02

Unit: mm (in)

Cold

Hot* (reference data)

Intake

0.26 - 0.34 (0.010 - 0.013)

0.304 - 0.416 (0.012 - 0.016)

Exhaust

0.29 - 0.37 (0.011 - 0.015)

0.308 - 0.432 (0.012 - 0.017)

*: Approximately 80°C (176°F)

AVAILABLE SHIMS

NHEM0032S03

Thickness

mm (in)

Identification mark

2.32 (0.0913)

232

2.33 (0.0917)

233

2.34 (0.0921)

234

2.35 (0.0925)

235

2.36 (0.0929)

236

2.37 (0.0933)

237

2.38 (0.0937)

238

2.39 (0.0941)

239

2.40 (0.0945)

240

2.41 (0.0949)

241

GI

MA

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

SERVICE DATA AND SPECIFICATIONS (SDS)

Valve

EM-73

Thickness

mm (in)

Identification mark

2.42 (0.0953)

242

2.43 (0.0957)

243

2.44 (0.0961)

244

2.45 (0.0965)

245

2.46 (0.0969)

246

2.47 (0.0972)

247

2.48 (0.0976)

248

2.49 (0.0980)

249

2.50 (0.0984)

250

2.51 (0.0988)

251

2.52 (0.0992)

252

2.53 (0.0996)

253

2.54 (0.1000)

254

2.55 (0.1004)

255

2.56 (0.1008)

256

2.57 (0.1012)

257

2.58 (0.1016)

258

2.59 (0.1020)

259

2.60 (0.1024)

260

2.61 (0.1028)

261

2.62 (0.1031)

262

2.63 (0.1035)

263

2.64 (0.1039)

264

2.65 (0.1043)

265

2.66 (0.1047)

266

2.67 (0.1051)

267

2.68 (0.1055)

268

2.69 (0.1059)

269

2.70 (0.1063)

270

2.71 (0.1067)

271

2.72 (0.1071)

272

2.73 (0.1075)

273

2.74 (0.1079)

274

2.75 (0.1083)

275

2.76 (0.1087)

276

2.77 (0.1091)

277

2.78 (0.1094)

278

2.79 (0.1098)

279

2.80 (0.1102)

280

2.81 (0.1106)

281

SERVICE DATA AND SPECIFICATIONS (SDS)

Valve (Cont’d)

EM-74
